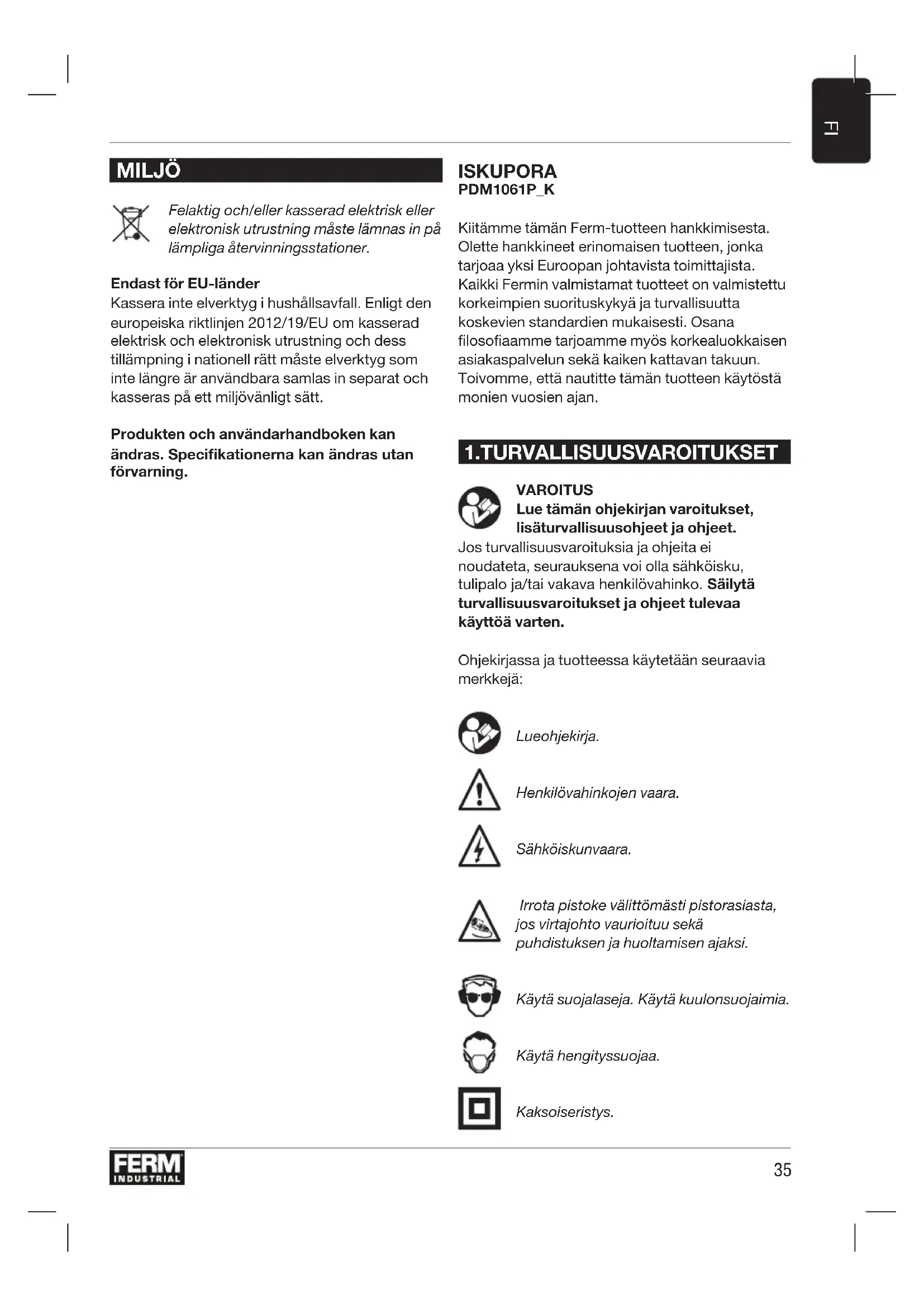

KÄYTTÖOHJE PDM1061P_K Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

1.TURVALLISUUSVAROITUKSET

VAROITUS

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet.

Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Henkilövahinkojen vaara.

Sähköiskunvaara.

Irrota pistoke välittömästi pistorasiasta, jos virtajohto vaurioituu sekä puhdistuksen ja huoltamisen ajaksi.

Käytä suojalaseja. Käytä kuulonsuojaimia.

Käytä hengityssuojaa.

Kaksoiseristys.

Älä hävitä tuotetta virheellisesti.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

ISKUPORIEN LISÄTURVALLISUUSOHJEET

Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.

Käytä lisäkahvaa(-kahvoja), jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaa henkilövahinkoja.

Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.

Sähköturvallisuus

Noudata aina sähkötyökaluihin soveltuvia maakohtaisia turvallisuusmääräyksiä tulipalon, sähköiskun ja henkilövahinkovaaran välttämiseksi. Lue seuraavat turvallisuusohjeet sekä tuotteen mukana toimitetut turvallisuusohjeet.

Tarkista aina, että virtalähteen jännite vastaa laitteen tyyppikilven jännitearvoa.

Luokan II kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos sähkötyökalua on käytettävä kosteassa ympäristössä, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

2. KONEEN TIEDOT

Käyttötarkoitus

Iskuporakone on tarkoitettu reikien poraamiseen puuhun, metalliin ja muovimateriaaleihin sekä iskuporaamiseen tiileen ja betoniin.

Tekniset tiedot

Verkkojännite 220-240V~

Verkkotaajuus 50/60 Hz

Ottoteho 1100W

Kuormittamaton nopeus (1) 0-1,200/min

Kuormittamaton nopeus (2) 0-3,100/min

Iskunopeus (1) 0-19,200/min

Iskunopeus (2) 0-49,600/min

Maks. istukan koko 13 mm

Maks. poran halkaisija

Puu 30 mm

Betoni 20 mm

Teräs 13 mm

Paino 3,28 kg

Melutaso

Äänipaine (L _PA ) 93,5 + 3 dB(A)

Ääniteho (L _WA ) 104,5 + 3 dB(A)

Tärinä

Metallin poraaminen, a_h,D	4,156 + 1,5 m/s2
Iskuporaus betoniin, a_h,ID	11,897 + 1,5 m/s2

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin

• jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi
• sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa.

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivun 2 kaavioihin.

Kuva A

1. Istukka

2. Toiminnon valintakytkin

3. Syvyysrajoitin

4. Lukituspainike
5. Virtakytkin
6. Nopeussäädin
7. Vasen/oikea kiertokytkin
8. Vaihteen valintakytkin
9. Sivukahva

Kuva B

Iskuporat vaativat ainoastaan alhaisen käyttöpainen. Työkaluun kohdistettu liian suuri paine voi johtaa moottorin ylikuumenemiseen ja kiertävän työkalun palamiseen.

Sivukahva

Kuva A

Sivukahvaa (9) voidaan kiertää 360° poranpään ympäri, jolloin sen käyttö on turvallista sekä vasen- että oikeakätisille.

• Löysää sivukahvaa (9) kääntämällä sitä vastapäivään.
• Kierrä sivukahva haluamaasi asentoon.
• Kiristä sivukahva uudelleen uuteen asentoon kääntämällä sitä myötöpäivään.

Poranterien vaihtaminen ja poistaminen Kuva A - B

Kone sopii käytettäväksi seuraavien poranterien kanssa:

• Puu (HSS)
• Metalli (HSS)
• Betoni / kiviaines (kova metalli)

Irrota ensin pistoke pistorasiasta ennen terän vaihtamista.

Tarkista terät säännöllisesti käytön aikana. Tylsät terät tulee teroittaa uudelleen tai vaihtaa.

- Avaa istukka (1) kääntämällä etulaippaa (11) myötäpäivään pitämällä samalla takalaipasta (10) tai kääntämällä sitä vastapäivään ja asettamalla terä istukan aukkoon.

- Kiristä terä kääntämällä etulaippaa (11) vastapäivään pitämällä samalla takalaipasta (10) tai kääntämällä sitä myötäpäivään.

Syvyysrajoittimen asettaminen Kuva A

• Löysää sivukahvaa (9) kääntämällä sitä vastapäivään.
• Aseta syvyysrajoitin (3) reiän läpi sivukahvan renkaaseen.
• Liu'uta viivain haluamaasi syvyyteen.
• Kiristä ruuvi uudelleen kääntämällä sitä myötäpäivään.

Virtakytkin

Kuva A

• Kytke kone toimintaan painamalla virtakytkintä (5). Kun virtakytkin (5) vapautetaan, kone kytkeytyy pois päältä.
• Kiertonopeutta voidaan säätää painamalla virtakytkintä (5) voimakkaammin nopeuden lisäämiseksi tai vapauttamalla painetta kiertonopeuden laskemiseksi.

Lukituspainike

Kuva A

• Voit lukita virtakytkimen (5) painamalla virtakytkimestä (5) ja painamalla sen jälkeen lukituspainiketta (4).
• Vapauta kytkinlukitus painamalla lyhyesti virtakytkintä (5) uudelleen.

Maksimikiertonopeuden säätäminen Kuva A

- Säädä nopeus kääntämällä nopeussäädin (6) haluamaasi maksimikiertonopeuteen.

Kiertosuunnan vaihtaminen Kuva A

Älä muuta kiertosuuntaa käytön aikana.

• Kierto vastapäivään: käännä vasen/oikea kiertokytkin (7) asentoon “”
• Kierto myötäpäivään: käännä vasen/oikea kiertokytkin (7) asentoon “ ”

Toiminnon valintakytkin Kuva A

Vältä koneen vaurioituminen säätämällä toiminnon valintakytkintä (2) vain koneen ollessa sammuneena.

• Aseta toiminnon valintakytkin (2) asentoon “” poraamisen valitsemiseksi.
• Aseta toiminnon valintakytkin (2) asentoon “f” iskuporaamisen valitsemiseksi.

Vaihteen valintakytkin Kuva A

Vältä koneen vaurioituminen säätämällä vaihteen valintakytkintä (8) vain koneen ollessa sammuneena.

• Jos asetat vaihteen valintakytkimen (8) asentoon "1", porausnopeus voidaan säätää välille 0 - 1 200/min.
• Jos asetat vaihteen valintakytkimen (8) asentoon "2", porausnopeus voidaan säätää välille 0 - 3 100/min.
• Kun vaihteen valintakytkintä (8) ei voida kytkeä helposti asetuksesta "1" asetukseen "2", kierrä istukkaa (1) hiukan käsillä. Tämä auttaa hammaspyöriä asettumaan oikeaan asentoon ja tekee vaihteiden vaihtamisesta helpompaa.

Käyttöä koskevat vinkit

Käytä konetta aina sivukahva tiukasti paikoillaan – tällöin käyttömukavuus ja työskentelytarkkuus ovat parempia.

Huomio: poraus- ja iskuporausterät voivat kuumentua erittäin kuumiksi.

Poraaminen ja iskuporaaminen

• Kun haluat tehdä suuria reikiä esimerkiksi erittäin kovaan betoniin, aloita ensin pienemmällä terällä koeporausta varten, poraa sen jälkeen nimelliskokoon.
• Pidä koneesta tiukasti kahdella kädellä. Huomaa, että pora voi juuttua kiinni ja kääntyä äkkinäisesti (erityisesti syviä reikiä poratessa).
• Älä kohdista koneeseen suurta painetta, anna koneen hoitaa tehtävä.

4. HUOLTO

Sammuta kone ja irrota pistoke sähköverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

Hiiliharja

Jos hiiliharjat ovat kuluneet, ne tulee vaihdattaa valmistajan asiakaspalvelussa tai vastaavalla pätevällä asiantuntijalla.

Käytä ainoastaan alkuperäisiä hiiliharjoja.

Jos virtajohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla pätevällä asiantuntijalla vaarojen välttämiseksi.

Viat

Kone tulee tarkistaa säännöllisesti seuraavien mahdollisten vikojen varalta, ja korjata tarvittaessa.

•Virtajohdonvaurio
•Vaurioitunutvirtakytkin
•Oikosulku
• Vaurioituneet liikkuvat osat

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
