Produkto tipas	Laidinis smūginis gręžtuvas
Prekės ženklas	Ferm
Modelis	PDM1061P_K
Tinklo įtampa	220-240 V~
Tinklo dažnis	50/60 Hz
Sugerta galia	1 100 W
Tuščiosios eigos greitis (1 greitis)	0-1 200 min⁻¹
Tuščiosios eigos greitis (2 greitis)	0-3 100 min⁻¹
Smūgių dažnis (1 greitis)	0-19 200 min⁻¹
Smūgių dažnis (2 greitis)	0-49 600 min⁻¹
Griebtuvo talpa	13 mm
Maks. gręžimo skersmuo medienoje	30 mm
Maks. gręžimo skersmuo betone	20 mm
Maks. gręžimo skersmuo pliene	13 mm
Svoris	3,28 kg
Garso slėgio lygis	93,5 ± 3 dB(A)
Garso galios lygis	104,5 ± 3 dB(A)
Vibracijos (gręžiant metalą)	4,156 ± 1,5 m/s²
Vibracijos (gręžiant smūgiuojant betoną)	11,897 ± 1,5 m/s²
Apsaugos klasė	II (dviguba izoliacija)
Funkcijos	Gręžimas ir smūginis gręžimas, sukimasis į kairę/dešinę, 2 greičių parinkimas, elektroninis greičio reguliatorius, jungiklio fiksavimas
Įtraukti priedai	Reguliuojama šoninė rankena, gylio ribotuvas
Priežiūra	Reguliariai valykite šiek tiek drėgna minkšta šluoste; susidėvėjusius anglinius šepečius turi pakeisti specialistas
Garantija	Žr. pateiktą garantijos sertifikatą

Dažnai užduodami klausimai - PDM1061P_K Ferm

Kaip pakeisti grąžtą Ferm PDM1061P_K gręžtuve?

Pirmiausia atjunkite įrankį. Atidarykite griebtuvą sukdami priekinę movą pagal laikrodžio rodyklę, laikydami užpakalinę movą, arba sukdami prieš laikrodžio rodyklę. Įstatykite grąžtą, tada priveržkite sukdami priekinę movą prieš laikrodžio rodyklę, laikydami užpakalinę movą, arba sukdami pagal laikrodžio rodyklę.

Kaip nustatyti gręžimo gylį?

Atsukite šoninę rankeną sukdami prieš laikrodžio rodyklę, įstatykite gylio ribotuvą į rankenos angą, pastumkite iki norimo gylio, tada priveržkite varžtą sukdami pagal laikrodžio rodyklę.

Kaip pakeisti sukimosi kryptį?

Nekeiskite sukimosi krypties dirbant. Norėdami sukti prieš laikrodžio rodyklę, nustatykite kairės/dešinės sukimosi jungiklį į padėtį „rodyklė į kairę“; sukti pagal laikrodžio rodyklę – į padėtį „rodyklė į dešinę“.

Ar galiu gręžti betoną šiuo gręžtuvu?

Taip, Ferm PDM1061P_K gręžtuvas yra smūginis gręžtuvas, skirtas gręžti plytas ir betoną. Nustatykite funkcijos parinkimo jungiklį į plaktuko režimą (plaktuko simbolis) ir naudokite betonui/kietam metalui tinkamą grąžtą.

Kodėl variklis sustoja darbo metu?

Tai gali būti dėl variklio perkaitimo. Sumažinkite spaudimą ant įrankio arba leiskite jam atvėsti. Taip pat patikrinkite, ar angliniai šepečiai nesusidėvėję ir ar maitinimo laidas nepažeistas.

Kaip užfiksuoti įjungimo/išjungimo jungiklį?

Paspauskite įjungimo/išjungimo jungiklį, tada paspauskite fiksavimo mygtuką. Norėdami atrakinti, trumpai dar kartą paspauskite įjungimo/išjungimo jungiklį.

Kokie yra maksimalūs gręžimo skersmenys?

Mediena: 30 mm, Betonas: 20 mm, Plienas: 13 mm.

Kaip nustatyti maksimalų sukimosi greitį?

Naudokite greičio reguliavimo ratuką (6), kad nustatytumėte norimą maksimalų greitį. Greitis kinta nuo 0 iki maksimalaus pagal spaudimą ant jungiklio.

Ką daryti, jei greičio parinkimo jungiklis nepersijungia lengvai?

Šiek tiek pasukite griebtuvą rankomis, kad sulygiuotumėte pavaras – tai palengvins greičio keitimą.

Kaip prižiūrėti Ferm PDM1061P_K gręžtuvą?

Prieš valydami visada atjunkite. Valykite korpusą šiek tiek drėgna minkšta šluoste (be tirpiklių). Reguliariai tikrinkite ventiliacijos angas. Susidėvėjusius anglinius šepečius turi pakeisti specialistas.

NAUDOJIMO INSTRUKCIJA PDM1061P_K Ferm

Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLÉS

ISPÉJIMAS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant įrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Pavojus susižeisti.

Elektros smūgio pavojus

Nedelsdami ištraukite elektros kištuką iš elektros tinklo, jeigu maitinimo kabelis būtų pažeistas ir atlikdami valymo bei techninės priežiūros darbus.

Dévékite apsauginius akinius. Naudokite klausos apsaugos priemones.

Dévékite apsauginę kaukę.

Dviguba izoliacija

Neišmeskite šio prietaiso j netinkamus konteinerius.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

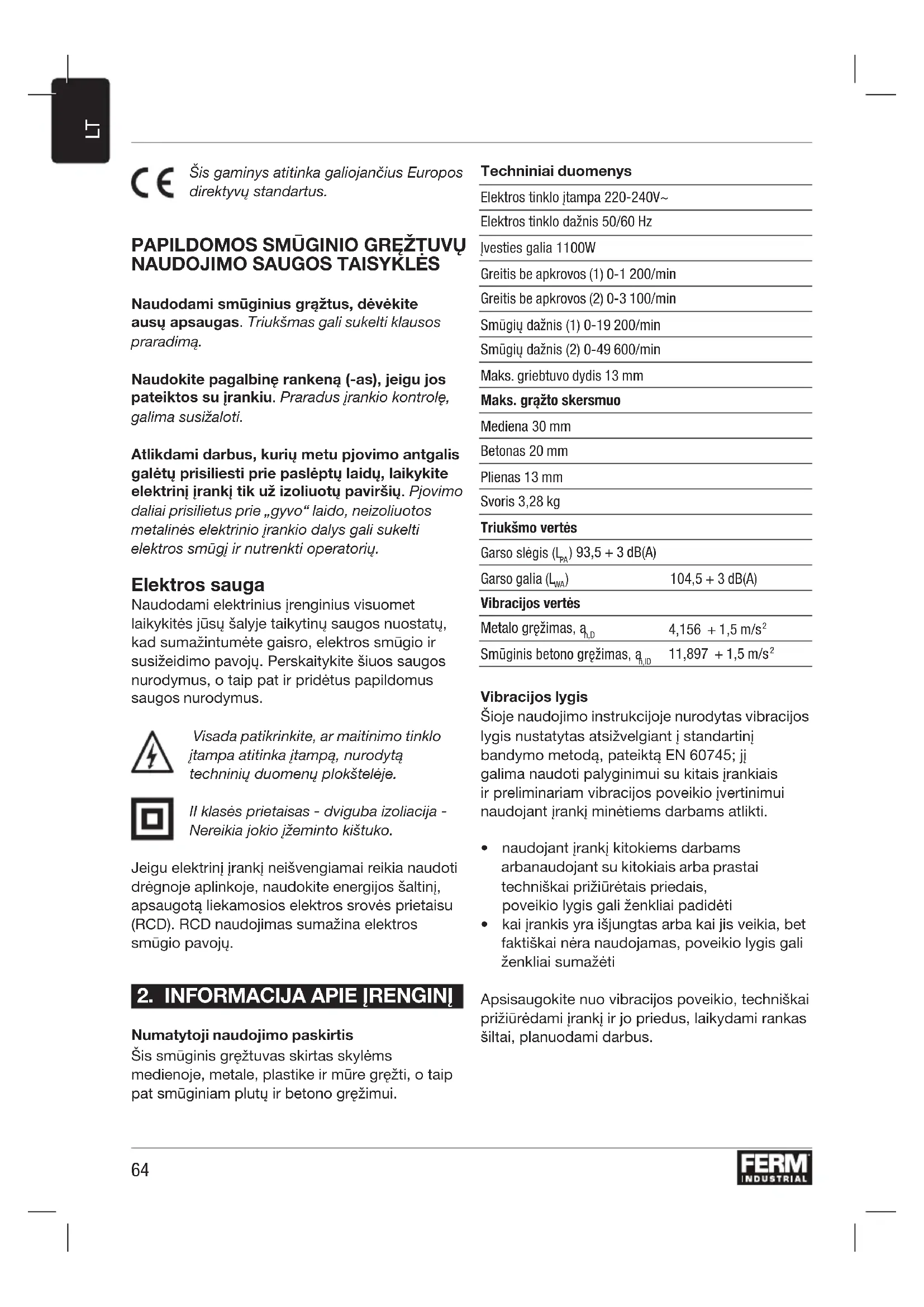

PAPILDOMOS SMÜGINIO GREŽTUVU NAUDOJIMO SAUGOS TAISYKŁĖS

Naudodami smūginius gražtus, dévėkite ausų apsaugas. Triukšmas gali sukelti klausos praradimą.

Naudokite pagalbinę rankeną (-as), jeigu jos pateiktos su įrankiu. Praradus įrankio kontrolę, galima susižaloti.

Atlikdami darbus, kurių metu pjovimo antgalis galėtų prisiliesti prie paslėptų laidų, laikykite elektrinį įrankį tik už izoliuotų paviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykitės jūsu šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodytą techninių duomenų plokštelėje.

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Jeigu elektrini įrankį neišvengiamai reikia naudoti drėgnoje aplinkoje, naudokite energijos šaltinį, apsaugotą liekamosios elektros srovės prietaisu (RCD). RCD naudojimas sumažina elektros smūgio pavojų.

2. INFORMACIJA APIE JRENGINI

Numatytoji naudojimo paskirtis

Šis smūginis gręžtuvas skirtas skylėms medienoje, metale, plastike ir mūre gręžti, o taip pat smūginiam plutų ir betono gręžimui.

Techniniai duomenys

Elektros tinklo įtampa 220-240V~
Elektros tinklo dažnis 50/60 Hz
Įvesties galia 1100W
Greitis be apkrovos (1) 0-1 200/min
Greitis be apkrovos (2) 0-3 100/min
Smūgių dažnis (1) 0-19 200/min
Smūgių dažnis (2) 0-49 600/min
Maks. griebtuvo dydis 13 mm
Maks. grąžto skersmuo
Mediena 30 mm
Betonas 20 mm
Plienas 13 mm
Svoris 3,28 kg
Triukšmo vertės
Garso slėgis ( L_PA ) 93,5 + 3 dB(A)
Garso galia ( L_WA )	104,5 + 3 dB(A)
Vibracijos vertės
Metalo gręžimas, a_n,D	4,156 + 1,5 m/s ^2
Smūginis betono gręžimas, a_n,ID	11,897 + 1,5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN 60745; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti.

• naudojant įrankį kitokiems darbams arbanaudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti
• kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2 psl. esančius brėžinius.

A pav.

1. Kumštelinis griebtuvas
2. Funkcijos pasirinkimo jungiklis
3. Gylio stabdiklis
4. Fiksavimo mygtukas
5. ljungimo/išjungimo jungiklis
6. Greičio reguliavimo ratukas
7. Sukimosi krypties nustatymo jungiklis
8. Pavaros pasirinkimo jungiklis
9. Šoninė rankena

B pav.

1. Galiné mova
2. Priekiné mova

3. NAUDOJIMAS

Smūginį gręžtuvą naudojantis darbininkas įrankį turi spausti labai nedidele jėga. Įrankį spaudžiant per stipriai, gali perkaisti variklis ir įrankis gali perdegti.

Šoninė rankena

A pav.

Šoninę rankeną (9) galima sukti 360° kampu aplink gręžtuvo galvutę, todėl įrankį gali patogiai ir saugiai naudoti ir kairiarankiai, ir dešiniarankiai.

• Atlaisvinkite šoninę rankeną (9), sukdami ją prieš laikrodžio rodyklę.
• Pasukite šoninę rankeną i norimą padėti.
• Užveržkite rankeną naujoje padėtyje, sukdami ją pagal laikrodžio rodyklę

Gražtu keitimas ir išėmimas

A-B pav.

Su šiuo jrenginiu tinka naudoti šiuos gražto antgalius:

• Medienos (HSS)
• Metalo (HSS)
• Betono / mūrinių (kietojo metalo)

Prieš pakeisdami antgalj, pirmiausiai ištraukite elektros kištuką iš maitinimo lizdo.

Naudodami jranki, regulariai tikrinkite gražtus. Atbukusius antgalius reikia pagaląsti arba pakeisti naujais.

• Atverkite kumštelinį griebtuva (1), viena ranka sukdami priekinę movą (11) pagal laikrodžio rodyklę, o kita tuo pat metu laikydami galinę movą (10) arba sukdami ją prieš laikrodžio rodyklę; jkiškite antgalį į griebtuvo angą.
• Užveržkite antgalj, sukdami priekinę movą (11) prieš laikrodžio rodyklę, galinę movą (10) tuo pat metu sukdami pagal laikrodžio rodyklę.

Gylio stabdiklio nustatymas

A pav.

• Atlaisvinkite šoninę rankeną (9), sukdami ją prieš laikrodžio rodyklę.
• Prakiškite gylio stabdiklj (3) pro šoninės rankenos žiedo angą.
• Slinkite liniuotę, kol nustatysite norimą gylj.
• Tvirtai užveržkite varžta, sukdami ji pagal laikrodžio rodyklę.

ljungimo/išjungimo jungiklis

A pav.

• Ijunkite įrankį, paspausdami įjungimo/ išjungimo jungiklj (5). Atleidus įjungimo/ išjungimo jungiklj (5), įrankis išsijungs.
• Sukimosi greitj galima reguliuoti smarkiau arba mažiau spaudžiant jungimo/išjungimo jungiklj (5): spaudžiant smarkiau, greitis didės, o spaudžiant mažiau - mažės.

Fiksavimo mygtukas

A pav.

• Užfiksuokite jungimo/išjungimo jungiklį (5): paspauskite jungimo/išjungimo jungiklį (5), tada paspauskite fiksavimo mygtuką (4).
• Jeigu jungiklj norite atlaisvinti, dar kartą spustelėkite jjungimo/išjungimo jungiklj (5).

Maksimalaus sukimosi greičio nustatymas A pav.

- Nustatykite norimą maksimalų sukimosi greitį, sukdami greičio reguliavimo ratuką (6).

Sukimo krypties keitimas

A pav.

Nekeiskite sukimosi krypties jrankiui veikiant.

• Sukimo kryptis prieš laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungiklį (7) i padėti “”
• Sukimo kryptis pagal laikrodžio rodyklę: perjunkite sukimo kairėn/dešinėn jungikli (7) i padėti “”

Funkcijos pasirinkimo jungiklis A pav.

Norėdami nesugadinti įrankio, funkcijos pasirinkimo jungiklj (2) naudokite tik tada, kai įrankis neveikia.

• Jeigu norite grężti, nustatykite funkcijos pasirinkimo jungiklj (2) ties “”
• Jeigu norite naudoti smūginio grēžimo režimą, nustatykite funkcijos pasirinkimo jungiklj (2) ties “!”

Pavaros pasirinkimo jungiklis

A pav.

Norèdami nesugadinti jrankio, pavaros pasirinkimo jungiklj (8) naudokite tik tada, kai jrankis neveikia.

• Jeigu pavaros pasirinkimo jungiklj (8) nustatysite „1“ padėtyje, galėsite nustatyti 0-1 200 /min. gręžimo greitį.
• Jeigu pavaros pasirinkimo jungiklj (8) nustatysite „2“ padétyje, galèsite nustatyti 0-3,100 /min. grężimo greitj.
• Jeigu pavaros pasirinkimo jungiklio (8) nepavyksta lengvai nustatyti „1“ arba „2“ padėtyje, šiek tiek ranka pasukite griebtuvą (1). Tuomet krumpliaračiai tinkamai nusistatys ir bus lengviau perjungti pavaras.

Patarimai naudotojui

Visada naudokite įrankį su tvirtai priveržta šonine rankena - bus ne tik patogiau dirbti, bet ir tiksliau atliksite darbą.

Dėmesio: gręžimo antgaliai ir smūginio gręžimo antgaliai gali labai smarkiai jkaisti.

Gręžimas ir smūginis gręžimas

• Grężdami dideles skyles, pavyzdžiui labai kietą betoną, pradžioje naudokite mažesnj antgalį kontroliniai skylei išgręžsti, o paskui naudokite reikiamo dydžio grąztą.
  • Tvirtai laikykite įrankį abiem rankomis.

Atkreipkite dėmesį, kad gražtas gali užstrigti ir įrankis gali staiga pasisukti (ypač gręžiant gilias skyles).

- Stipriai nespauskite įrankio - leiskite jam pačiam atlikti darba.

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusą sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

Anglinis šepetėlis

Jeigu angliniai šepetėliai nusidėvėtų, juos privalo pakeisti gamintojo klientų aptarnavimo skyriaus atstovas arba tinkamai kvalifikuotas asmuo.

Naudokite tik tinkamo tipo originalius anglinius šepetėlius.

Jei pažeidžiamas maitinimo laidas, jī leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalifikacijos asmeniui - kitaip gali kilti pavojus.

Gedimai

Prietaisą reikėtų reguliariai tikrinti, ar nėra šių galimų gedimų, ir, jei būtina, pašalinti šiuos gedimus.

• Pažeistas elektros laidas.
- Sugedęs jjungimo/išjungimo jungiklis
- Trumpasis elektros grandinês jungimas
• Sugedusios judamosios dalys

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EU dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.
