KULLANIM KILAVUZU PDM1061P_K Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

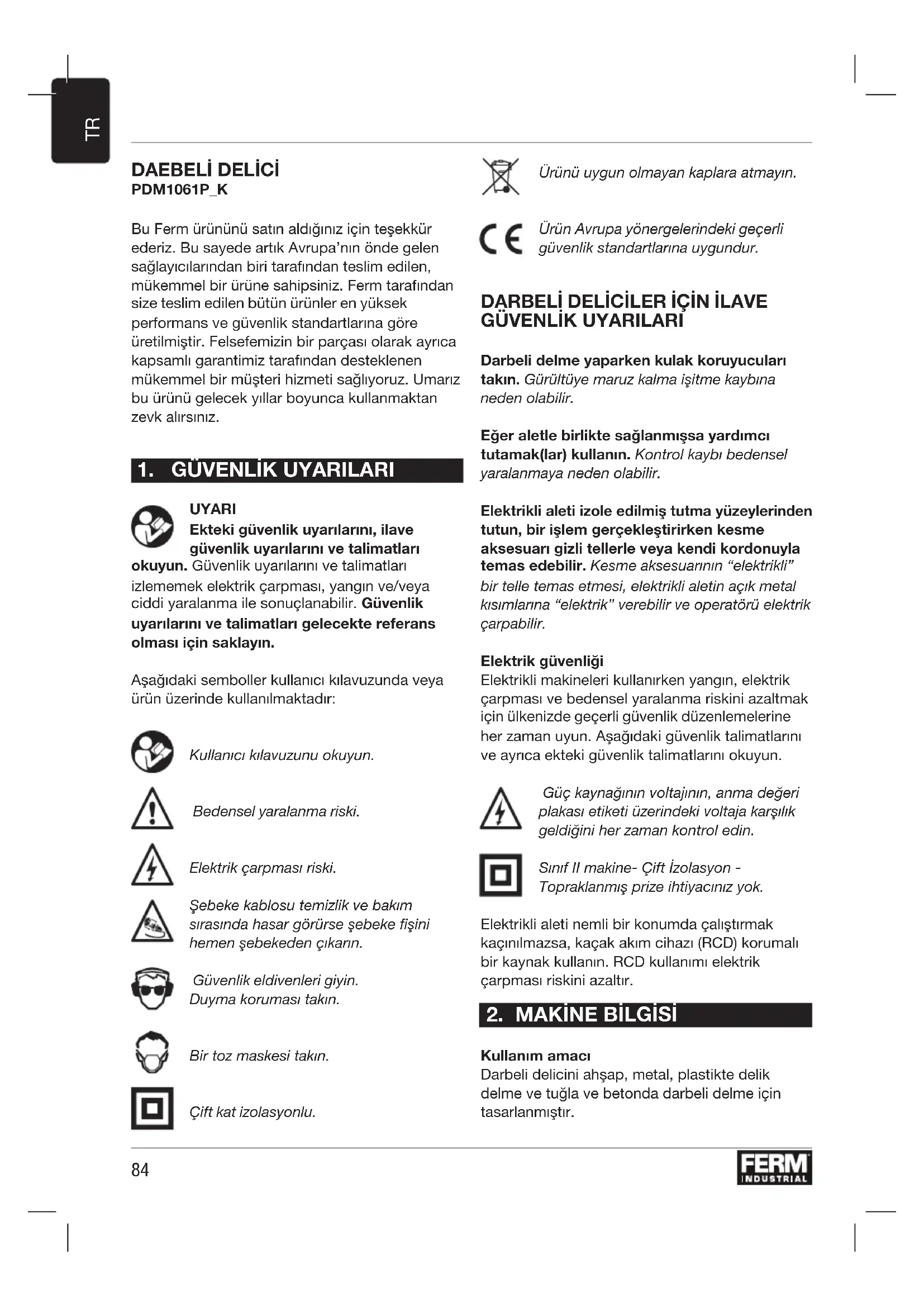

1. GÜVENLİK UYARILARI

UYARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları

okuyun. Güvenlik uyarlarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarlarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bedensel yaralanma riski.

Elektrik çarpması riski.

Şebeke kablosu temizlik ve bakım sırasında hasar görürse şebeke fişini hemen şebekeden çıkarın.

Güvenlik eldivenleri giyin. Duyma koruması takın.

Bir toz maskesi takın.

Çift kat izolasyonlu.

Ürünü uygun olmayan kaplara atmayın.

Ürün Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

DARBELİ DELİCİLER İÇİN İLAVE GÜVENLİK UYARILARI

Darbeli delme yaparken kulak koruyucuları takın. Gürültüye maruz kalma işitme kaybına neden olabilir.

Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.

Elektrikli aleti izole edilmiş tutma yüzeylerinden tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin.

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

2. MAKİNE BİLGİSİ

Kullanım amacı

Darbeli delicini ahşap, metal, plastikte delik delme ve tuğla ve betonda darbeli delme için tasarlanmıştır.

Teknik spesifikasyonlar

Şebeke voltajı 220-240V~
Şebeke frekansı 50/60 Hz
Güç girişi 1100W
Yüksiz hız (1) 0-1,200 /dak
Yüksiz hız (2) 0-3,100 /dak
Darbe oranı (1) 0-19,200 /dak
Darbe oranı (2) 0-49,600 /dak
Maks. kovan boyutu 13 mm
Maks. matkap çapı
Tahta 30 mm
Beton 20 mm
Çelik 13 mm
Ağırlık 3.28 kg
Gürültü değerleri
Ses basıncı ( L_PA ) 93,5 + 3 dB(A)
Akustik güç ( L_WA )	104,5 + 3 dB(A)
Vibrasyon değerleri
Metali delme, a_h,D	4,156 + 1,5 m/s ^2
Betona darbeli delme, a_h,ID	11,897 + 1,5 m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki numaralar sayfa 2'teki şemaları işaret etmektedir.

Şek. A

1. Kovan
2. İşlev seçim anahtarı
3. Derinlik durdurma
4. Kilitleme düğmesi
5. Açma/Kapama anahtarı
6. Hız ayarlama tekeri
7. Sol/sağ dönme anahtarı
8. Vites seçme şalteri
9. Yan tutamak

Şekil B

1. Arka manşon
2. Ön manşon

3. ÇALIŞTIRMA

Darbeli deliciler çok az operatör baskısı gerektirir. Alet üzerine uygulanan aşırı baskı motorun gereksiz aşırı ısınmasına ve çalışan aletin yanmasına yol açabilir.

Yan tutamak

Şek. A

Yan tutamak (9) matkap kafası etrafında 360° döndürülebilir ve sol ve sağ el kullanan kullanıcılar için güvenli ve rahat işlem sağlar.

• Yan tutamağı (9) saat yönünün tersine çevirerek gevşetin.
• Yan tutamağı istenen konuma döndürün.
• Yan tutamağı saat yönünde çevirerek yeni konumunda yeniden sıkın.

Matkap uçlarını değiştirmek ve çıkarmak Şek. A - B

Makine, aşağıdaki matkap uçlarıyla kullanıma uygundur:

• Ahşap (HSS-Yüksek Hız Çeliği)
  • Metal (HSS-Yüksek Hız Çeliği)
• Beton / Taş (sert metal)

Uçları değiştirmeden önce önce elektrik fişini duvar prizinden çıkarın.

Kullanım sırasında uçları düzenli olarak kontrol edin. Küt uçlar tekrar sivriltilmeli veya değiştirilmelidir.

• Ön manşonu (11) saat yönünde çevirerek ve aynı anda arka manşonu (10) tutarak veya saatin ters yönünde çevirerek kovanı (1) açın ve ucu kovan açıklığına yerleştirin.
• Ucu, ön manşonu (11) saatin ters yönünde çevirirken aynı anda arka manşonu (10) tutarak veya saat yönünde çevirerek sıkıştırın.

Derinlik durdurmayı ayarlama Şek. A

• Yan tutamağı (9) saat yönünün tersine çevirerek gevşetin.
• Derinlik durdurmayı (3) yan tutamak halkası içindeki delik içinden yerleştirin.
• Cetveli istenen derinliğe kaydırın.
• Vidayı saat yönünde çevirerek sıkı şekilde tekrar sıkın.

Açma / Kapama anahtarı Şek. A

• Açma/Kapama anahtarına (5) basarak makineyi açın. Açma/Kapama anahtarını (5) biraktığınızda makine açılacaktır.
• Dönme hızı Açma/Kapama anahtarını (5) dönme hızını artırmak için sert basarak veya dönme hızını düşürmek için serbest bırakarak ayarlanabilir.

Kilitleme düğmesi Şek. A

• Açma/Kapama anahtarını (5), Açma/Kapama anahtarına (5) ve ardından kilitleme düğmesine (4) basarak kilitleyebilirsiniz.
• Anahtar kilidini serbest bırakmak için; Açma/Kapama anahtarına (5) tekrar kısaca basın.

Maksimum dönme hızını ayarlama Şekil A

- Hız ayarlama tekerleğini (6) istenen maksimum dönme hızına çevirerek hızı ayarlayın.

Dönüş yönünü değiştirme Şek. A

Kullanım sırasında dönüş yönünü değiştirmeyin.

- Dönüş yönü saat yönünün tersine: sol/sağ dönme anahtarını (7) “” konumuna değiştirin.

- Dönüş yönü saat yönünün tersine: sol/sağ dönme anahtarını (7) “” konumuna değiştirin.

İşlev seçim anahtarı Şek. A

Makineye hasar vermekten kaçınmak için, işlev seçim anahtarını (2) ayarlama yalnızca makine çalışmıyorken yapılmalıdır.

• Delme için işlev seçme anahtarını (2) "kunumuna ayarlayın.
• Darbeli delme için işlev seçme anahtarını (2) " 1kbnumuna ayarlayın.

Dişli seçim anahtarı Şekil A

Makineye hasar vermekten kaçınmak için, vites seçim anahtarını (8) ayarlama yalnızca makine çalışmıyoren yapılmalıdır.

• Vites seçme anahtarını (8) konum “1” olarak ayarlarsanız, delme hızı 0 ile 1200/dak. arasında ayarlanabilir.
• Vites seçme anahtarını (8) konum “2” olarak ayarlarsanız, delme hızı 0 ile 3.100/dak. arasında ayarlanabilir.
• Vites seçme anahtarı (8) “1” ve “2” arasında kolayca geçiş yapamadığında, ellerinizi kullanarak kovanı (1) biraz döndürün. Bu, dişlilerin doğru konuma oturmasına ve vitesleri daha kolay değiştirmeye yardımcı olacaktır.

Kullanıcı ipuçları

Makineyi her zaman yan tutamak sabit bir şekilde yerine bağlı halde kullanın - daha rahat bir şekilde çalışmakla kalmayacak, ayrıca daha hassas çalışacaksınız.

Dikkat: matkaplar ve keskiler çok ısınabilir.

Delme ve darbeli delme

• Büyük delikler, örneğin çok set beton içindekiler için önce pilot delme için daha küçük bir uç kullanın, ardından anma boyutuna göre delin.
• Makineyi 2 elinizle sabit tutun. Matkap sıkışabilir ve bu yüzden makine aniden dönebilir (özellikle derin delikler delerken).

- Makine üzerine fazla baskı uygulamayın, işi makineye bırakın.

4. BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve şebeke fişini şebekeden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

Karbon fırçası

Karbon fırçalar yıpranmışsa, üreticinin müşteri servis departmanı veya benzer şekilde vasifli kişiler tarafından değiştirilmelidir.

Sadece doğru orijinal tipte karbon fırça kullanın.

Besleme kablosu zarar gördüyse, tehlikeden kaçınmak için üretici, servis sorumlusu veya bu gibi vasıflı kişiler tarafından değiştirilmelidir.

Bozukluklar

Makine düzenli olarak aşağıdaki olası bozukluklar açısından denetlenmeli ve gerekirse tamir edilmelidir.

• Elektrik kablosunda hasar
- Bozuk açma/kapama anahtarı
- Kısa devre yapma
- Hasar görmüş hareketli parçalar

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EU 'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanalı ve çevre dostu bir yolla imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

Spare parts list

Article no. Description	Position no.
481074 Screw M6x25 1
410739 Keyless chuck metal 1.5-13mm 2
481075 Circlip 32mm 3
481076 Seal 4
481077 Wool washer 5
481078 Spindle bearing NSK6002RS 6
481081 Spindle 9
481082 Impact spring 10
481083 Steel ball 11
481084 Impact gear 12
481085 Static impact block 13
411352 Side handle 14
411351 Metal depth limiter 15
481092 Circlip 16mm 22
481093 Flat washer	23
481094 O ring 15x1	24
481095 Speed selector knob pin	25
481096 Speed selector steel ball 2pcs	26
481097 Speed selector spring (2pcs)	27
481098 Speed selector knob	28
481100 Clutch gear 12x44	30
481101 Clutch assembly	31
481103 Clutch gear 12x35	33
481104 Needle roller bearing HK081210	34
481106 Front rotor bearing NSK609RS	36
481107 Rotor	37
481109 Back rotor bearing CU627Z	39
481113 Stator	43
481115 Brush cover (2pcs)	45
481116 Brush holder (2pcs)	46
481117 Carbon brushes (2pcs)	47
481123 Switch	52
481125 Impact lever	54
481126 Impact switch holder	55
481127 Impact switch	56

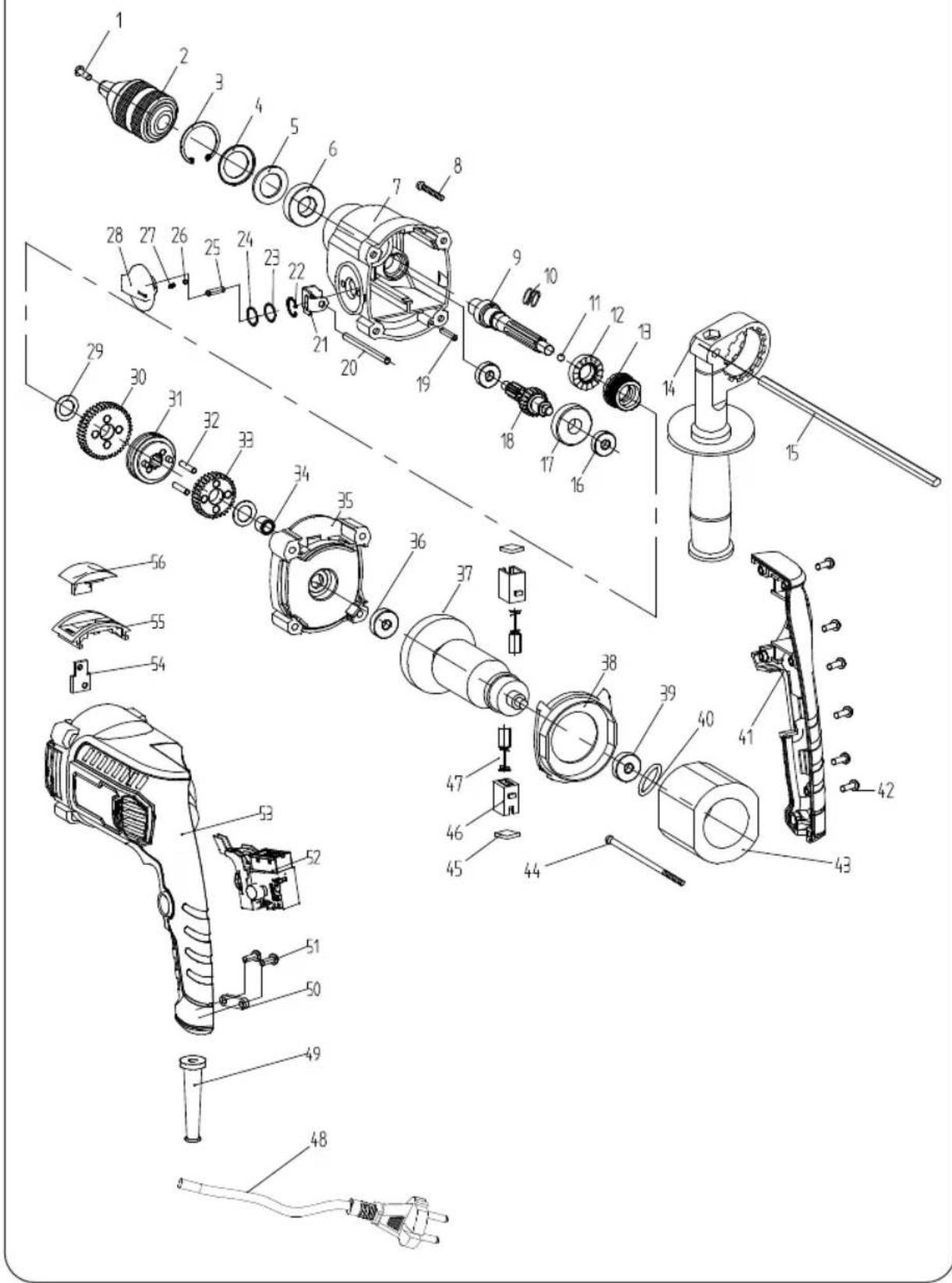

Exploded view
