BRUKSANVISNING PDM1061P_K Ferm

Justering av maximal rotationshastighet

Fig. A

Takk for at du kjøpte dette Ferm-produktet. Ved å gjøre det, har du nå et utmerket produkt som leveres av en av Europas ledende leverandører. Alle produkter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vår gir vi også utmerket kundeservice som støttes av den utstrakte garantien vår. Vi håper du nyter å bruke dette produktet i mange år fremover.

1.SIKKERHETSADVARSLER

ADVARSEL

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler

og instruksjonene. Unnlatelse fra å følge sikkerhetsadvarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhåndboken eller på produktet:

Lesbrukerhåndboken.

Fare for personskade.

Risiko for elektrisk støt

Fjern hovedpluggen fra strømnettet umiddelbart hvis hovedkabelen blir skadd under rengjøring eller vedlikehold.

Bruk sikkerhetsbriller. Bruk hørselsvern.

Brukstøvmaske.

Dobbeltisolert

Ikke kast produktet i upassende beholdere.

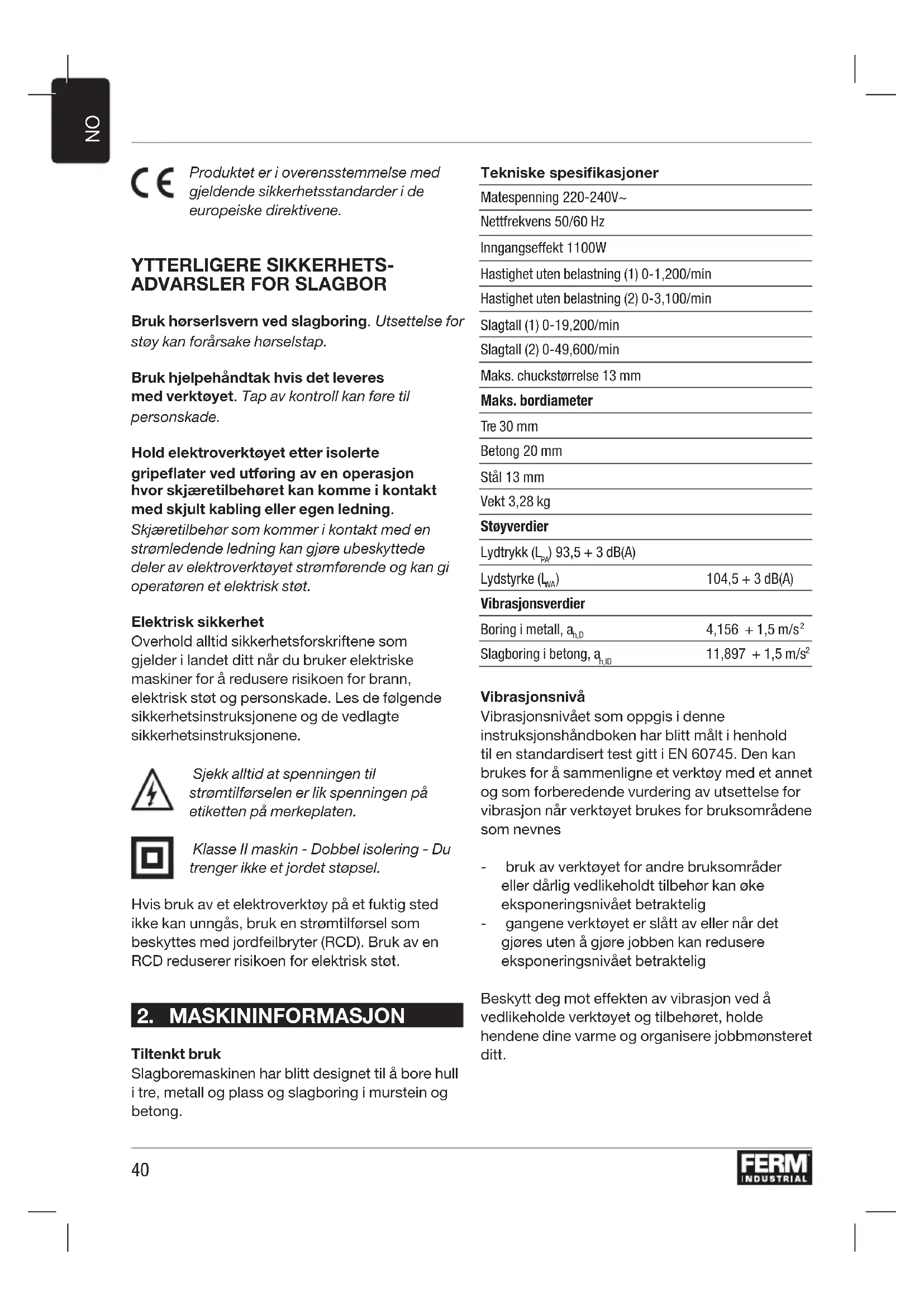

Produktet er i overensstemmelse med gjeldende sikkerhetsstandarder i de europeiske direktivene.

YTTERLIGERE SIKKERHETS-ADVARSLER FOR SLAGBOR

Bruk hørserlsvern ved slagboring. Utsettelse for støy kan forårsake hørselstap.

Bruk hjelpehåndtak hvis det leveres med verktøyet. Tap av kontroll kan føre til personskade.

Hold elektroverktøyet etter isolerte gripeflater ved utføring av en operasjon hvor skjæretilbehøret kan komme i kontakt med skjult kabling eller egen ledning.

Skjæretilbehør som kommer i kontakt med en strømledende ledning kan gjøre ubeskyttede deler av elektroverktøyet strømførende og kan gi operatøren et elektrisk støt.

Elektrisk sikkerhet

Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt når du bruker elektriske maskiner for å redusere risikoen for brann, elektrisk støt og personskade. Les de følgende sikkerhetsinstruksjonene og de vedlagte sikkerhetsinstruksjonene.

Sjekk alltid at spenningen til strømtilførselen er lik spenningen på etiketten på merkeplaten.

Hvis bruk av et elektroverktøy på et fuktig sted ikke kan unngås, bruk en strømtilførsel som beskyttes med jordfeilbryter (RCD). Bruk av en RCD reduserer risikoen for elektrisk støt.

2. MASKININFORMASJON

Tiltenkt bruk

Slagboremaskinen har blitt designet til å bore hull i tre, metall og plass og slagboring i murstein og betong.

Tekniske spesifikasjoner

Matespenning 220-240V~
Nettfrekvens 50/60 Hz
Inngangseffekt 1100W
Hastighet uten belastning (1) 0-1,200/min
Hastighet uten belastning (2) 0-3,100/min
Slagtall (1) 0-19,200/min
Slagtall (2) 0-49,600/min
Maks. chuckstørrelse 13 mm
Maks. bordiameter
Tre 30 mm
Betong 20 mm
Stål 13 mm
Vekt 3,28 kg
Støyverdier
Lydtrykk ( L_PR ) 93,5 + 3 dB(A)
Lydstyrke ( l_WA )	104,5 + 3 dB(A)
Vibrasjonsverdier
Boring i metall, a_h,D	4,156 + 1,5 m/s ^2
Slagboring i betong, a_h,ID	11,897 + 1,5 m/s ^2

Vibrasjonsnivå

Vibrasjonsnivået som oppgis i denne instruksjonshåndboken har blitt målt i henhold til en standardisert test gitt i EN 60745. Den kan brukes for å sammenligne et verktøy med et annet og som forberedende vurdering av utsettelse for vibrasjon når verktøyet brukes for bruksområdene som nevnes

• bruk av verktøyet for andre bruksområder eller dårlig vedlikeholdt tilbehør kan øke eksponeringsnivået betraktelig
• gangene verktøyet er slått av eller när det gjøres uten å gjøre jobben kan redusere eksponeringsnivået betraktelig

Beskytt deg mot effekten av vibrasjon ved å vedlikeholde verktøyet og tilbehøret, holde hendene dine varme og organisere jobbmønsteret ditt.

Beskrivelse

1. Chuck
2. Bryter for funksjonsvalg
3. Dybdestopplinjal
4. Låseknapp
5. På-/av-bryter
6. Hastighetjusteringsbryter
7. Venstre-/høyre-rotasjonsbryter
8. Bryter for girvalg
9. Sidehåndtak

Fig. B

Slagbormaskiner krever veldig lite driftstrykk. Overflödig trykk på verktøyet kan føre til unødvendig overoppheting av motoren og brenning av verktøyet som kjøres.

Sidehåndtak

Fig. A

Sidehåndtaket (9) kan roteres 360° rundt borehodet, noe som muliggjør sikker og komfortabel drift både før venstre- og høyrehendte brukere.

• Løsne sidehåndtaket (9) ved å vri det mot klokken.
• Roter sidehåndtaket til ønskelig posisjon.
• Stram sidehåndtaket igjen i den nye posisjonen ved å vri det med klokken.

Bytte og fjerne borespisser

Fig. A - B

Maskinen egner seg til bruk med følgende bor:

• Tre (HSS)
• Metall (HSS)
• Betong / mur (hardmetall)

Før du bytter spisser, må du først fjerne støpselet fra stikkontakten.

Inspiser spisser regelmessig under bruk. Sløve spisser skal spisses igjen eller byttes.

• Åpne chucken (1) ved å vri fronthylsen (11) med klokken mens du samtidig holder den bakre hylsen (10) eller vri den mot klokken og sett spissen inn i chuckåpningen.
• Stram spissen ved å vri fronthylsen (11) mot klokken samtidig som du holder den bakre hylsen (10) eller vri den med klokken.

Innstilling av dybdestopp

Fig. A

• Løsne sidehåndtaket (9) ved å vri det mot klokken.
• Sett dybdestoppen (3) gjennom hullet i sidehåndtaksringen.
  • Gli linjalen til ønskelig dybde.
• Stram skruen godt ved å vri den med klokken.

På-/av-bryteren

Fig. A

• Skru maskinen på ved å trykke på-/av-bryteren (5). Når du frigir på-/av-bryteren (5), slås maskinen av.
• Rotasjonshastigheten kan justeres ved å trykke på-/av-bryteren (5) hardere for å øke rotasjonshastigheten eller løsne trykket for å senke rotasjonshastigheten.

Låseknapp

Fig. A

• Du kan Låse på-/av-bryteren (5) ved å trykke på-/av-bryteren (5) og så trykke låseknappen (4).
• For å frigi låseknappen, trykk raskt på på-/av-bryteren (5) igjen.

Justering av maksimal rotasjonshastighet Fig. A

- Juster hastigheten ved å vri hastighetjusteringsbryteren (6) til ønskelig maksimal rotasjonshastighet.

Bytting av rotasjonsretning

Fig. A

Ikke bytt rotasjonsretning under bruk.

• Rotasjonsretning mot klokken: flytt venstre-/høyre rotasjonsbryter (7) til "
• Rotasjonsretning med klokken: flytt venstre-/høyre rotasjonsbryter (7) til “ ”

Bryter for funksjonsvalg

Fig. A

For å unngå skade på maskinen, skal justering av bryteren for funksjonsvalg (2) kun utføres när maskinen ikke kjører

• Sett bryteren for funksjonsvalg (2) til "◀◀◀" for boring.
• Sett bryteren for funksjonsvalg (2) til "☐" for slagboring.

Bryter for girvalg

Fig. A

For å unngå skade på maskinen, skal justering av bryteren for girvalg (8) kun utføres när maskinen ikke kjører.

• Hvis du setter bryteren for girvalg (8) til stilling 1, kan borehastigheten justeres mellom 0 og 1,200 /min.
• Hvis du setter bryteren for girvalg (8) til stilling 2, kan borehastigheten justeres mellom 0 og 3,100 /min.
• Når bryteren for girvalg (8) ikke skifter enkelt mellom 1 og 2, spin chucken (1) litt med hendene. Dette hjelper girene til å falle i riktig stilling og gjør det enklere å bytte gir.

Brukertips

Bruk alltid maskinen med sidehåndtaket godt festet på plass – det blir ikke bare mer komfortabelt, du kan også jobbe med mer presisjon.

Obs: borespisser og slagborespisser kan bli veldig varme.

Boring og slagboring

• For større hull, for eksempel i veldig hard betong, start med en mindre spiss for ledeboring først, og bor så til nominell størrelse.
• Hold maskinen fast med 2 hender. Vær obs på at boret kan kile seg fast og på grunn av det kan maskinen plutselig vri seg (spesielt når du borer dype hull).
• Ikke påfør masse trykk på maskinen, la maskinen gjøre arbeidet.

4. VEDLIKEHOLD

Slå alltid av maskinen og fjern hovedpluggen fra strømnettet før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med såpeskum. Ikke bruk noen løsemidler som bensin, alkohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske komponentene.

Kullbørste

Hvis kullbørstene er slitte, må kullbørstene byttes av kundeserviceavdelingen til fabrikanten eller en person med lignende kvalifisering.

Bruk kun riktige originaltyper av kullbørster.

Hvis strømledningen er skadet, må den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for å forhinde en fare.

Defekter

Maskinen skal regelmessig inspiseres for de følgende mulige defektene og repareres hvis det er nødvendig.

• Skade på strømledning
  • ∅delagt på-/av-bryter
  •Kortslutning
• Skade på bevegelige deler

GARANTI

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

MILJ∅

Defekt og/eller kasserte elektriske eller elektroniske apparater må samles på passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifølge den europeiske veiledningen 2012/19/EU for kassert elektrisk og elektronisk utstyr og

impementeringen dens inn i nasjonal rett, må elektroverktøy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig måte.

Produktet og brukerhåndboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.

SLAGBOREMASKINE PDM1061P\_K

Boring og hammerboring
