Caractéristiques techniques	Perceuse à percussion, puissance de 600 W, vitesse variable de 0 à 2800 tr/min, mandrin de 13 mm
Utilisation	Idéale pour percer le bois, le métal et le béton, convient pour les travaux domestiques et professionnels
Maintenance et réparation	Nettoyer régulièrement le mandrin, vérifier les charbons du moteur, lubrifier les pièces mobiles si nécessaire
Sécurité	Utiliser des lunettes de protection, porter des gants, ne pas surcharger l'outil, débrancher lors du changement d'accessoires
Informations générales	Poids de 1,8 kg, garantie de 2 ans, livrée avec un guide d'utilisation et des accessoires de base

FOIRE AUX QUESTIONS - PDM1061P_K Ferm

Comment changer le foret de la perceuse Ferm PDM1061P_K ?

Pour changer le foret, desserrez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Retirez le foret usé et insérez le nouveau. Serrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment régler la vitesse de la perceuse Ferm PDM1061P_K ?

La vitesse peut être réglée à l'aide de la molette de réglage de vitesse située sur le dessus de la perceuse. Tournez la molette pour sélectionner la vitesse souhaitée en fonction du matériau à percer.

Quel type de foret utiliser avec la perceuse Ferm PDM1061P_K ?

Vous pouvez utiliser des forets en acier rapide pour le bois, le métal et le plastique. Pour des matériaux plus durs comme le béton, utilisez des forets à béton.

Comment nettoyer et entretenir ma perceuse ?

Pour nettoyer la perceuse, utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des liquides. Vérifiez régulièrement les pièces mobiles et lubrifiez-les si nécessaire.

Que faire si la perceuse chauffe pendant l'utilisation ?

Si la perceuse chauffe, arrêtez l'utilisation et laissez-la refroidir. Vérifiez si vous utilisez le bon foret pour le matériau et si la vitesse est appropriée. Une surcharge peut également causer une surchauffe.

La perceuse fait un bruit étrange. Que dois-je faire ?

Si la perceuse émet un bruit étrange, cela peut indiquer un problème avec le moteur ou les roulements. Arrêtez immédiatement l'utilisation et consultez le manuel d'utilisation ou contactez le service client.

Est-il possible d'utiliser la perceuse sur des matériaux durs comme le béton ?

Oui, mais assurez-vous d'utiliser un foret à béton adapté pour ce type de matériau, et réglez la vitesse de la perceuse en conséquence.

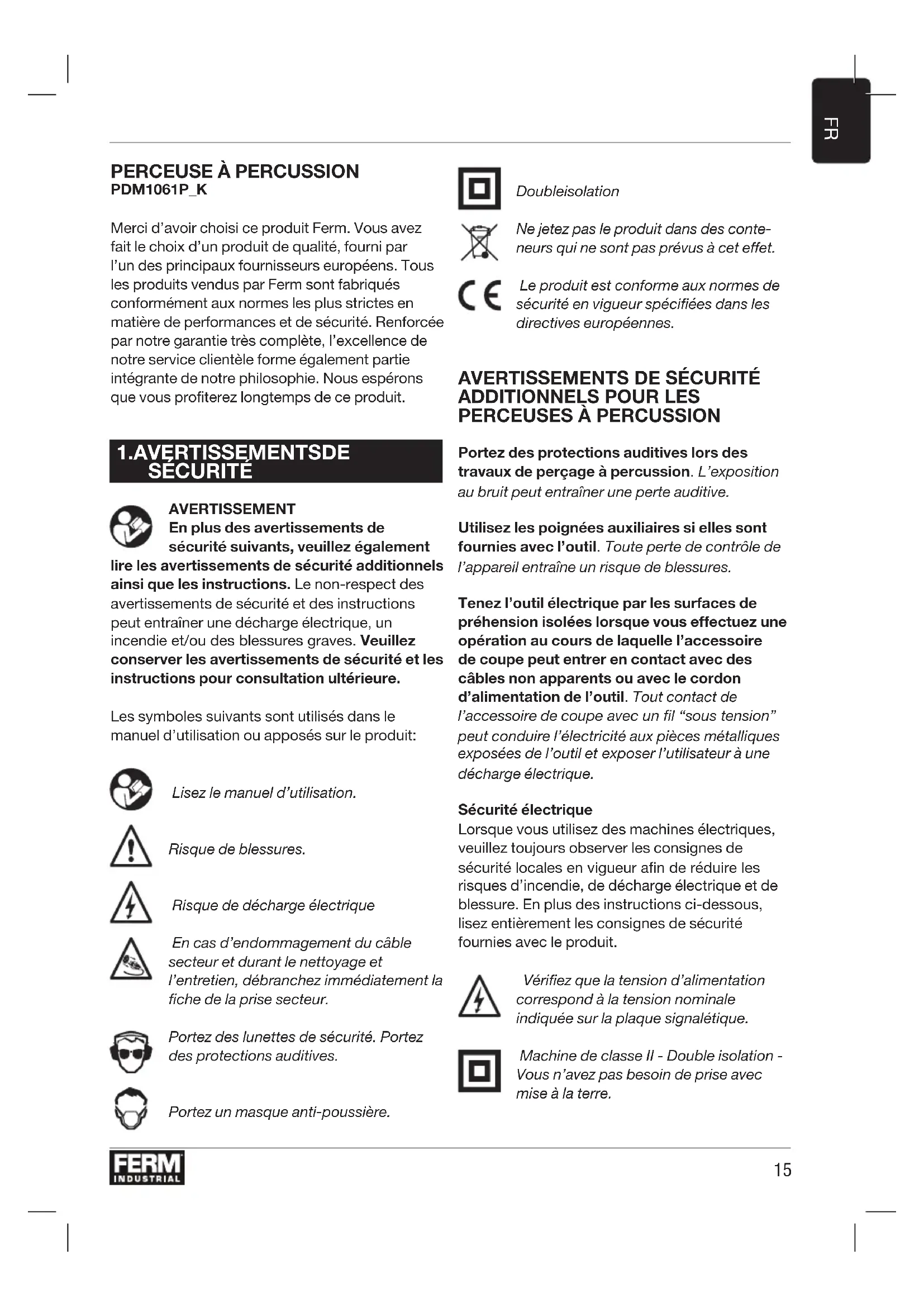

MODE D'EMPLOI PDM1061P_K Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1.AVERTISSEMENTSDE SECURITÉ

AVERTISSEMENT

En plus des avertissements de sécurité suivants, veuillez également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Risque de blessures.

Risque de décharge électrique

En cas d'endommagement du câble secteur et durant le nettoyage et l'entretien, débranchez immédiatement la fiche de la prise secteur.

Portez des lunettes de sécurité. Portez des protections auditives.

Portez un masque anti-poussière.

Doubleisolation

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

AVERTISSEMENTS DE SÉCURITÉ ADDITIONNELS POUR LES PERCEUSES À PERCUSSION

Portez des protections auditives lors des travaux de perçage à percussion. L'exposition au bruit peut entraîner une perte auditive.

Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraîne un risque de blessures.

Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec des câbles non apparents ou avec le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil "sous tension" peut conduire l'électricité aux pièces métalliques exposées de l'outil et exposer l'utilisateur à une décharge électrique.

Sécurité électrique

Lorsque vous utilisez des machines électriques, veuillez toujours observer les consignes de sécurité locales en vigueur afin de réduire les risques d'incendie, de décharge électrique et de blessure. En plus des instructions ci-dessous, lisez entièrement les consignes de sécurité fournies avec le produit.

Vérifiez que la tension d'alimentation correspond à la tension nominale indiquée sur la plaque signalétique.

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Si vous êtes contraint d'utiliser un outil électrique dans un environnement humide, utilisez une alimentation protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Votre perceuse à percussion a été conçue pour percer des trous dans le bois, le métal et les plastiques, ainsi que pour le perçage à percussion dans la brique et le béton.

Spécifications techniques

Tension de secteur 220-240V~

Fréquence de secteur 50/60 Hz

Entrée d'alimentation 1100W

Vitesse à vide (1) 0-1,200/min

Vitesse à vide (2) 0-3,100/min

Taux d'impact (1) 0-19,200/min

Taux d'impact (2) 0-49,600/min

Taille max. du mandrin 13 mm

Diamètre max. du foret

Bois 30 mm

Béton 20 mm

Acier 13 mm

Poids 3,28 kg

Valeurs de bruit

Pression acoustique (L _PA ) 93,5 + 3 dB(A)

Intensité acoustique (L _WA ) 104,5 + 3 dB(A)

Valeurs de vibration

Perçage dans le métal, a_h,D	4,156 + 1,5 m/s2
Perçage à percussion dans le béton, a_h,ID	11,897 + 1,5 m/s2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN 60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil pour d'autres applications ou avec des outils différents ou mal entretenus peut augmenter de manière significative le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les numéros dans le texte se rapportent aux schémas de la page 2.

Fig. A

1. Mandrin
2. Commutateur de sélection de fonction
3. Butée de profondeur
4. Bouton de verrouillage
5. Interrupteur marche/arrêt
6. Roulette de réglage de la vitesse
7. Commutateur de rotation gauche/droite
8. Commutateur de sélection de vitesse
9. Poignée latérale

Fig. B

1. Manchon arrière

2. Manchon avant

3. FONCTIONNEMENT

La perceuse à percussion n'a besoin que d'une pression minimale de la part de l'utilisateur. Une pression trop grande sur l'outil peut entraîner une surchauffe du moteur et l'outil entraîné peut brûler.

Poignée latérale

Fig. A

La poignée latérale (9) peut être orientée à 360° autour de la tête de perforation, permettant ainsi une utilisation sûre et confortable aussi bien pour les droitiers que pour les gauchers.

• Desserrez la poignée latérale (9) en la tournant dans le sens antihoraire.
• Tournez la poignée latérale dans la position voulue.

- Fixez la poignée latérale dans la nouvelle position en la tournant dans le sens horaire.

Remplacement et retrait des forets Fig. A - B

La machine est adaptée à l'usage des forets suivants:

• Bois (HSS)
• Métal (HSS)
  • Béton / maçonnerie (métal dur)

Avant de remplacer les forets, débranchez d'abord la fiche du cordon d'alimentation de la prise murale.

Vérifiez régulièrement les forets pendant l'utilisation. Les forets émoussés devront être aiguisés ou remplacés.

• Ouvrez le mandrin (1) en tournant le manchon avant (11) dans le sens horaire tout en maintenant le manchon arrière (10), ou en le tournant dans le sens antihoraire, et insérez le foret dans l'ouverture du mandrin.
• Serrez le foret en tournant le manchon avant (11) dans le sens antihoraire tout en maintenant le manchon arrière (10) ou en le tournant dans le sens horaire.

Réglage de la butée de profondeur Fig. A

• Desserrez la poignée latérale (9) en la tournant dans le sens antihoraire.
• Insérez la butée de profondeur (3) dans le trou de la poignée latérale.
• Faites glisser la règle à la profondeur souhaitée.
• Resserrez la vis fermement en la tournant dans le sens horaire.

Interrupteur marche/arrêt Fig. A

• Mettez la machine sous tension en appuyant sur l'interrupteur marche/arrêt (5). Lorsque vous relâchez l'interrupteur marche/arrêt (5), la machine s'éteint.
• Pour régler la vitesse de rotation, ajustez la pression exercée sur l'interrupteur marche/arrêt (5) ; plus la pression est forte, plus la vitesse de rotation est élevée, et inversement.

Bouton de verrouillage Fig. A

• Vous pouvez verrouiller l'interrupteur marche/arrêt (5) en appuyant sur l'interrupteur marche/arrêt (5), puis en appuyant sur le bouton de verrouillage (4).
• Pour déverrouiller le bouton, appuyez de nouveau brièvement sur l'interrupteur marche/arrêt (5).

Réglage de la vitesse maximale de rotation Fig. A

- Tournez la roulette (6) pour régler la vitesse de rotation maximale souhaitée.

Changement du sens de rotation Fig. A

Ne modifiez pas le sens de rotation pendant l'utilisation.

• Sens de rotation antihoraire: décalez le commutateur de sens de rotation gauche/droite (7) vers “”
• Sens de rotation horaire: décalez le commutateur de sens de rotation gauche/droite (7) vers “ ”

Commutateur de sélection de fonction Fig. A

Pour éviter d'endommager la machine, le réglage du commutateur de sélection de fonction (2) ne doit s'effectuer que quand la machine est arrêtée.

• Réglez le commutateur de sélection de fonction (2) sur “” pour le perçage.
• Réglez le commutateur de sélection de fonction (2) sur “” pour le forage au marteau perforateur.

Commutateur de sélection de vitesse Fig. A

Pour éviter d'endommager la machine, le réglage du commutateur de sélection de vitesse (8) ne doit s'effectuer que quand la machine est arrêtée.

- Si vous réglez le commutateur de sélection de vitesse (8) sur la position "1", la vitesse de perçage peut être réglée entre 0 et 1 200/min.

• Si vous réglez le commutateur de sélection de vitesse (8) sur la position "2", la vitesse de perçage peut être réglée entre 0 et 3 100/min.
• Lorsque le commutateur de sélection de vitesse (8) ne bascule pas facilement entre les positions “1” et “2”, faites légèrement tourner le mandrin (1) avec vos mains. Cela aide à remettre les engrenages dans la position correcte et facilite le changement de vitesse.

Conseils

Utilisez toujours l'appareil avec une poignée latérale bien fixée ; vous travaillerez non seulement confortablement, mais aussi avec une plus grande précision.

Attention: les forets et les embouts de marteau perforateur peuvent chauffer considérablement.

Perçage et forage au marteau perforateur

• Pour percer de grands trous, par exemple dans du béton très dur, démarrez en utilisant un petit foret pour le perçage pilote, puis percez à taille nominale.
• Tenez la machine fermement à deux mains. Gardez à l'esprit que le foret peut bloquer et que cela peut provoquer le retournement brusque de la machine (surtout lors du perçage de trous profonds).
• N'appliquez pas une trop grande pression sur la machine, laissez-la faire le travail.

4. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et débranchez la fiche de la prise secteur.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc.; ces produits peuvent endommager les parties synthétiques.

Balai à bloc de charbon

Si les balais à bloc de charbon sont usés, ils doivent être remplacés par le service client du fabricant ou une personne dûment qualifiée.

Utilisez uniquement les balais à bloc de charbon appropriés.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après-vente ou une personne dûment qualifiée afin d'éviter tout danger.

Défauts

La machine doit être régulièrement contrôlée pour vérifier qu'elle ne présente pas les défauts suivants et pour les réparer si nécessaire.

• Cordon d'alimentation en mauvais état
- Interrupteur marche/arrêt cassé
•Court-circuit
- Pièces mobiles abîmées

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
