PDM1061P_K - Taladro Ferm - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro percutor con cable
Marca	Ferm
Modelo	PDM1061P_K
Tensión de la red	220-240 V~
Frecuencia de la red	50/60 Hz
Potencia absorbida	1 100 W
Velocidad en vacío (1ª velocidad)	0-1 200 min⁻¹
Velocidad en vacío (2ª velocidad)	0-3 100 min⁻¹
Frecuencia de impacto (1ª velocidad)	0-19 200 min⁻¹
Frecuencia de impacto (2ª velocidad)	0-49 600 min⁻¹
Capacidad del portabrocas	13 mm
Diámetro máximo de perforación en madera	30 mm
Diámetro máximo de perforación en hormigón	20 mm
Diámetro máximo de perforación en acero	13 mm
Peso	3,28 kg
Nivel de presión acústica	93,5 ± 3 dB(A)
Nivel de potencia acústica	104,5 ± 3 dB(A)
Vibraciones (perforación en metal)	4,156 ± 1,5 m/s²
Vibraciones (perforación a percusión en hormigón)	11,897 ± 1,5 m/s²
Clase de protección	II (doble aislamiento)
Funciones	Taladrado y taladrado a percusión, giro izquierda/derecha, selección de 2 velocidades, variador electrónico de velocidad, bloqueo del interruptor
Accesorios incluidos	Mango lateral orientable, tope de profundidad
Mantenimiento	Limpiar regularmente con un paño suave ligeramente húmedo; reemplazar las escobillas de carbón desgastadas por un profesional
Garantía	Ver el certificado de garantía proporcionado

Preguntas frecuentes - PDM1061P_K Ferm

¿Cómo cambiar la broca en el taladro Ferm PDM1061P_K?

Primero desenchufe la herramienta. Abra el portabrocas girando el manguito frontal en sentido horario mientras sostiene el manguito trasero, o girando en sentido antihorario. Inserte la broca y luego apriete girando el manguito frontal en sentido antihorario mientras sostiene el manguito trasero o girando en sentido horario.

¿Cómo ajustar la profundidad de perforación?

Afloje el mango lateral girando en sentido antihorario, inserte el tope de profundidad en el orificio del mango, deslícelo a la profundidad deseada y luego apriete el tornillo girando en sentido horario.

¿Cómo invertir el sentido de giro?

No cambie el sentido de giro durante el uso. Para el sentido antihorario, coloque el conmutador de giro izquierda/derecha en la posición «flecha izquierda»; para el sentido horario, colóquelo en la posición «flecha derecha».

¿Puedo perforar hormigón con este taladro?

Sí, el taladro Ferm PDM1061P_K es un taladro percutor diseñado para perforar ladrillo y hormigón. Ajuste el conmutador de selección de función al modo martillo (símbolo de martillo) y use una broca adecuada para hormigón/metal duro.

¿Por qué se detiene el motor durante el uso?

Esto puede deberse a un sobrecalentamiento del motor. Reduzca la presión sobre la herramienta o déjela enfriar. Verifique también que las escobillas de carbón no estén desgastadas y que el cable de alimentación no esté dañado.

¿Cómo bloquear el interruptor de encendido/apagado?

Presione el interruptor de encendido/apagado, luego presione el botón de bloqueo. Para desbloquear, presione brevemente el interruptor de encendido/apagado nuevamente.

¿Cuáles son los diámetros máximos de perforación?

Madera: 30 mm, Hormigón: 20 mm, Acero: 13 mm.

¿Cómo ajustar la velocidad máxima de giro?

Utilice la rueda de ajuste de velocidad (6) para definir la velocidad máxima deseada. La velocidad varía de 0 a la velocidad máxima según la presión sobre el interruptor.

¿Qué hacer si el conmutador de selección de velocidad no cambia fácilmente?

Gire ligeramente el portabrocas con las manos para alinear los engranajes, lo que facilitará el cambio de velocidad.

¿Cómo mantener el taladro Ferm PDM1061P_K?

Desenchufe siempre antes de limpiar. Limpie el cuerpo con un paño suave ligeramente húmedo (sin disolventes). Revise regularmente las aberturas de ventilación. Las escobillas de carbón deben ser reemplazadas por un profesional cuando estén desgastadas.

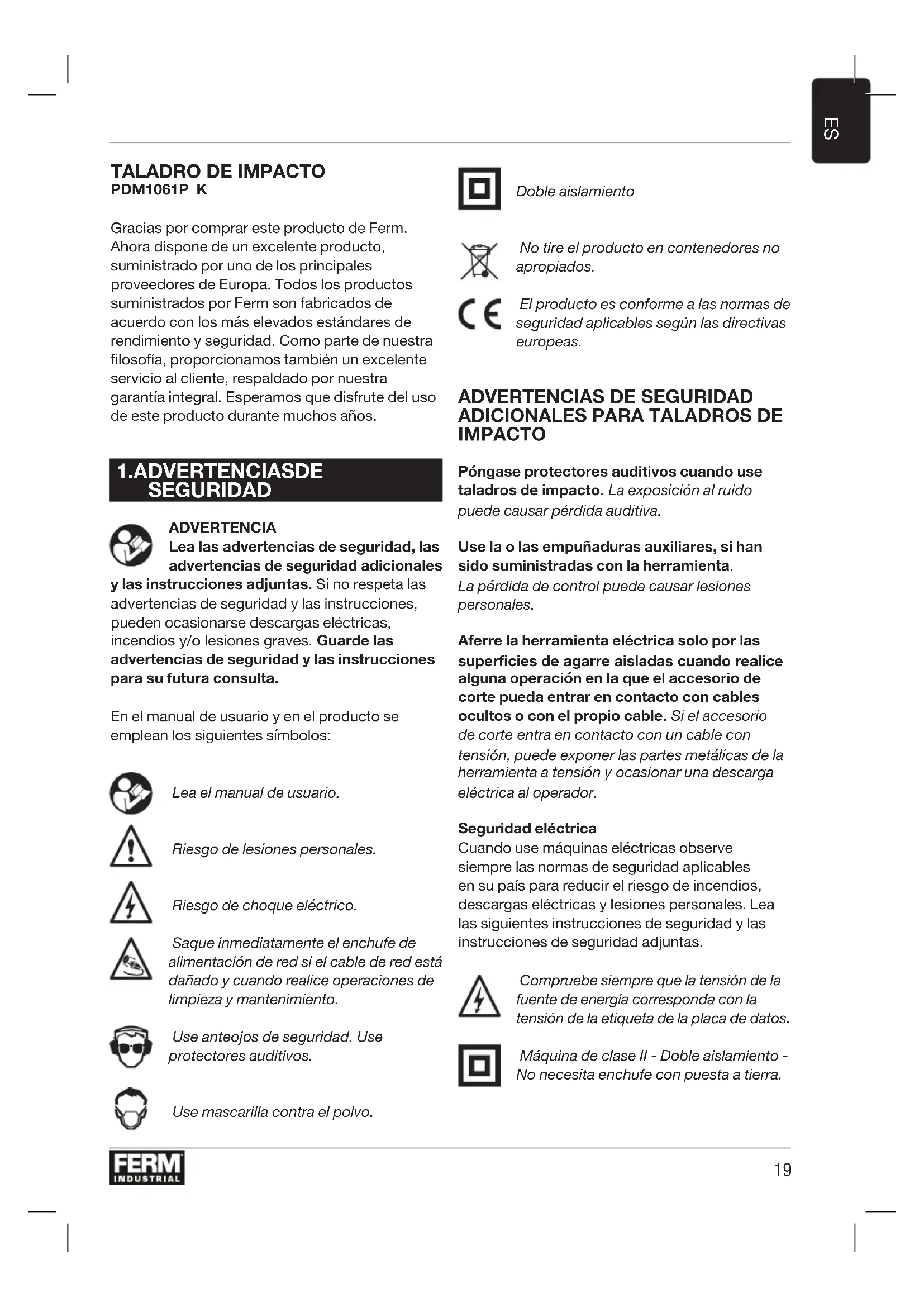

MANUAL DE USUARIO PDM1061P_K Ferm

Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad. Como parte de nuestra filosofía, proporcionamos también un excelente servicio al cliente, respaldado por nuestra garantía integral. Esperamos que disfrute del uso de este producto durante muchos años.

1. ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA

Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta.

En el manual de usuario y en el producto se emplean los siguientes símbolos:

Lea el manual de usuario.

Riesgo de lesiones personales.

Riesgo de choque eléctrico.

Saque inmediatamente el enchufe de alimentación de red si el cable de red está dañado y cuando realice operaciones de limpieza y mantenimiento.

Use anteojos de seguridad. Use protectores auditivos.

Use mascarilla contra el polvo.

Doble aislamiento

No tire el producto en contenedores no apropiados.

El producto es conforme a las normas de seguridad aplicables según las directivas europeas.

ADVERTENCIAS DE SEGURIDAD ADICIONALES PARA TALADROS DE IMPACTO

Póngase protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva.

Use la o las empuñaduras auxiliares, si han sido suministradas con la herramienta.

La pérdida de control puede causar lesiones personales.

Aferre la herramienta eléctrica solo por las superficies de agarre aisladas cuando realice alguna operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos o con el propio cable. Si el accesorio de corte entra en contacto con un cable con tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasionar una descarga eléctrica al operador.

Seguridad eléctrica

Cuando use máquinas eléctricas observe siempre las normas de seguridad aplicables en su país para reducir el riesgo de incendios, descargas eléctricas y lesiones personales. Lea las siguientes instrucciones de seguridad y las instrucciones de seguridad adjuntas.

Compruebe siempre que la tensión de la fuente de energía corresponda con la tensión de la etiqueta de la placa de datos.

Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra.

Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto

El taladro de impacto ha sido diseñado para taladrar agujeros en madera, metales y plásticos y taladrar con percusión ladrillos y hormigón.

Especificaciones técnicas

Voltaje de alimentación de red 220-240V~

Frecuencia de alimentación de red 50/60 Hz

Entrada de potencia 1100W

Velocidad en vacío (1) 0-1,200/min

Velocidad en vacío (2) 0-3,100/min

Frecuencia de impactos (1) 0-19,200/min

Frecuencia de impactos (2) 0-49,600/min

Tamaño máx. portaherramienta 13 mm

Diámetro máx. taladro

Madera 30 mm

Hormigón 20 mm

Acero 13 mm

Peso 3,28 kg

Valores de ruido

Presión sonora (L PA ) 93,5 + 3 dB(A)
Potencia acústica (L WA ) 104,5 + 3 dB(A)
Valores de vibración
Taladrado de metales, a h,D	4,156 + 1,5 m/s 2
Taladrado de impacto de hormigón, a h,ID	11,897 + 1,5 m/s 2

Nivel de vibración

El nivel de emisión de vibraciones declarado en el presente manual de instrucciones ha sido medido de acuerdo con una prueba normalizada establecida por la norma EN 60745; puede usarse para comparar una herramienta con otra y como evaluación preliminar de exposición a la vibración cuando se usa la herramienta para las aplicaciones mencionadas

• usar la herramienta para diferentes aplicaciones o con accesorios diferentes o escasamente mantenidos, puede aumentar significativamente el nivel de exposición
• cuando la herramienta está apagada o está en funcionamiento, pero no ejecuta realmente ninguna tarea, puede reducir significativamente el nivel de exposición.

Protéjase contra los efectos de las vibraciones haciendo el mantenimiento de la herramienta y sus accesorios, manteniendo las manos calientes y organizando sus patrones de trabajo.

Descripción

Los números del texto se refieren a los diagramas en la página 2.

Fig. A

1. Portaherramienta
2. Interruptor de selección de funciones
3. Tope de profundidad
4. Botón de bloqueo
5. Interruptor de Encendido/Apagado
6. Rueda de ajuste de velocidad
7. Interruptor de rotación izquierda/derecha
8. Interruptor de selección de velocidades
9. Empuñadura lateral

Fig. B

1. Manguito trasero
2. Manguito delantero

3. FUNCIONAMIENTO

Los taladros de impacto requieren muy poca presión por parte del operador. La presión excesiva sobre la herramienta puede ocasionar el recalentamiento innecesario del motor y quemar la herramienta conducida.

Empuñadura lateral

Fig. A

La empuñadura lateral (9) se puede girar a 360° alrededor de la cabeza del taladro, permitiendo un funcionamiento seguro y cómodo para usuarios diestros y zurdos.

- Afloje la empuñadura lateral (9) girándola en sentido contrario a las agujas del reloj.

• Gire la empuñadura lateral hacia la posición que desee.
• Vuelva a apretar la empuñadura lateral en la nueva posición girándola en el sentido de las agujas del reloj.

Cambio y extracción de brocas

Fig. A - B

La máquina es adecuada para utilizar las siguientes brocas:

• Madera (HSS)
• Metal (HSS)
  • Hormigón / mampostería (metal duro)

Antes de cambiar las brocas, desenchufe primero el enchufe de alimentación de la toma de corriente de la pared.

Inspeccione regularmente las brocas durante el uso. Las brocas romas deben volver a afilarse o sustituirse.

• Abra el portaherramienta (1) girando el manguito delantero (11) en el sentido de las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (10), o girándolo en sentido contrario a las agujas del reloj, e inserte la broca en la boca del portaherramienta.
• Apriete la broca girando el manguito delantero (11) en sentido contrario a las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (10), o girándolo en el sentido de las agujas del reloj.

Colocación del tope de profundidad Fig. A

• Afloje la empuñadura lateral (9) girándola en sentido contrario a las agujas del reloj.
• Inserte el tope de profundidad (3) en el orificio del anillo de la empuñadura lateral.
• Deslice la varilla hasta la profundidad que desee.
• Vuelva a apretar el tornillo firmemente girándolo en el sentido de las agujas del reloj.

Interruptor de Encendido/Apagado Fig. A

- Encienda la máquina pulsando el interruptor de Encendido/Apagado (5). Cuando suelte el interruptor de Encendido/Apagado (5) la máquina se apagará.

- La velocidad de rotación puede ajustarse apretando el interruptor de Encendido/Apagado (5) más fuerte para aumentar la velocidad de rotación, o disminuyendo la presión para reducir la velocidad de rotación.

Botón de bloqueo

Fig. A

• Bloquee el interruptor de Encendido/Apagado (5) pulsando dicho interruptor y pulsando después el botón de bloqueo (4).
• Para liberar el bloqueo del interruptor, vuelva a presionar levemente el interruptor de Encendido/Apagado (5).

Ajuste de la velocidad máxima de rotación Fig. A

- Ajuste la velocidad girando la rueda de ajuste de velocidad (6) hasta la velocidad de rotación máxima que desee.

Cambiar la dirección de rotación Fig. A

No cambie la dirección de rotación durante el uso.

• Dirección de rotación contraria a las agujas del reloj: interruptor de movimiento derecha/izquierda (7) hacia“.”
• Dirección de rotación en el sentido de las agujas del reloj: interruptor de movimiento derecha/izquierda (7) hacia “ ”

Interruptor de selección de funciones Fig. A

Para evitar daños a la máquina, el ajuste del interruptor de selección de funciones (2) se debe hacer solo cuando la máquina no está en funcionamiento.

• Ponga el interruptor de selección de función (2) en “” para taladrar.
• Ponga el interruptor de selección de función (2) en “☐” para taladrar con percusión.

Interruptor de selección de velocidad Fig. A

Para evitar daños a la máquina, el ajuste del interruptor de selección de funciones (8) se debe hacer solo cuando la máquina no está en funcionamiento.

• Si coloca el interruptor de selección de velocidad (8) en posición "1", la velocidad de taladrado puede ajustarse entre 0 y 1,200/min.
• Si coloca el interruptor de selección de velocidad (8) en posición "2", la velocidad de taladrado puede ajustarse entre 0 y 3,100/min.
• Cuando el interruptor de selección de velocidad (8) no puede cambiarse fácilmente entre “1” y “2”, haga girar un poco el portaherramienta (1) con las manos. Esto hará que los engranajes se pongan en la posición correcta y que cambien más fácilmente.

Consejos para el usuario

Use siempre la máquina con la empuñadura lateral firmemente anclada en su lugar. No solo trabajará más cómodamente, sino que también lo hará con más precisión.

Precaución: las brocas de taladrado y de taladrado de percusión pueden calentarse mucho.

Taladrado y taladrado de percusión

• Para orificios grandes, por ejemplo en hormigón muy duro, empiece usando una pequeña broca para perforación de guía primero, y después perfore a tamaño nominal.
• Sostenga la máquina firmemente con las 2 manos. Tenga cuidado pues el taladro puede atascarse y la máquina puede girarse repentinamente (especialmente cuando perfore orificios profundos).
• No ejercite una fuerza excesiva sobre la máquina, deje que la máquina haga el trabajo.

4. MANTENIMIENTO

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación.

Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos.

Escobilla de carbón

Si las escobillas de carbón están gastadas, deben ser sustituidas por el departamento de servicios del fabricante u otra persona con cualificación similar.

Use solamente escobillas de carbón del tipo correcto y originales.

Si el cable de alimentación se daña, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualificación similar, para evitar peligros.

Defectos

Se debe inspeccionar la máquina regularmente para detectar los siguientes defectos posibles y repararlos si es necesario.

• Daños en el cable de alimentación.
• Interruptor de Encendido/Apagado roto.
  •Cortocircuito.
• Piezas móviles dañadas.

GARANTÍA

Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado.

MEDIOAMBIENTE

Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.

Solo para países de la Comunidad Europea

No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.
