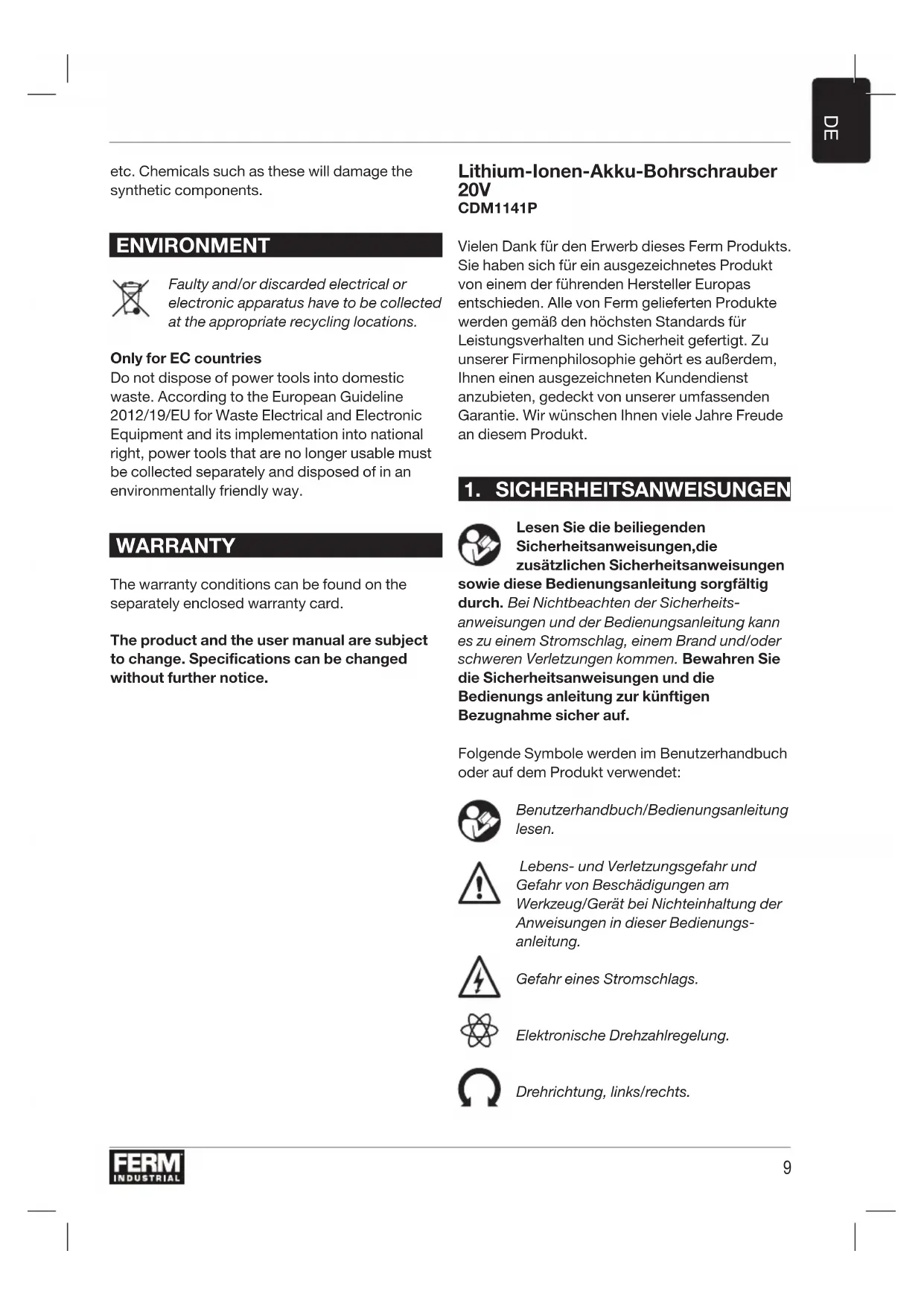

etc. Chemicals such as these will damage the synthetic components. ENVIRONMENT Faulty and/or discarded electrical or electronic apparatus have to be collected at the appropriate recycling locations. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. WARRANTY The warranty conditions can be found on the separately enclosed warranty card. The product and the user manual are subject to change. Specifications can be changed without further notice. Lithium-Ionen-Akku-Bohrschrauber 20V CDM1141P Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits anweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits- anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs- anleitung. Gefahr eines Stromschlags. Elektronische Drehzahlregelung. Drehrichtung, links/rechts.10

Nicht im Regen benutzen. Nur zur Benutzung in Innenräumen. Werkzeug/Gerät der SchutzklasseII- schutzisoliert- kein Schutzkontakt- anschluss erforderlich. Höchsttemperatur 40°C. Batterien/Akkus nicht in offene Feuer werfen. Batterien/Akkus nicht ins Wasser werfen. Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll. Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden. T2.0A Sicherungseinsatz für träge Sicherungen. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche sicherheitshinweise für bohrer und schraubendreher Sicherheitswarnungen für Bohrmaschinen a) Tragen Sie beim Schlagbohren einen Gehörschutz. Lärm kann zu Hörverlust führen. b) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen berühren könnte. Der Kontakt des Schneidewerkzeugs mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. c) Stützen Sie das Werkzeug bei Gebrauch richtig ab. Dieses Werkzeug erzeugt ein hohes Ausgangsdrehmoment. Wenn das Werkzeug während des Betriebs nicht ordnungsgemäß abgestützt wird, kann es zu einem Kontrollverlust kommen, der zu Verletzungen führen kann. Sicherheitshinweise bei Verwendung langer Bohreinsätze a) Niemals mit einer höheren Drehzahl als der maximalen Drehzahl des Bohreinsatzes arbeiten. Wenn sich der Bohreinsatz bei höheren Drehzahlen frei drehen kann, ohne das Werkstück zu berühren, kann es sich leicht verbiegen, was zu Verletzungen führen kann. b) Beginnen Sie den Bohrvorgang immer mit einer niedrigen Drehzahl und so, dass die Bohrerspitze Kontakt mit dem Werkstück hat. Wenn sich der Bohreinsatz bei höheren Drehzahlen frei drehen kann, ohne das Werkstück zu berühren, kann es sich leicht verbiegen, was zu Verletzungen führen kann. c) Wenden Sie Druck nur in direkter Linie mit dem Bohreinsatz aus und wenden Sie keinen übermäßigen Druck an. Bohreinsätze können brechen, wodurch Beschädigungen oder Kontrollverlust entstehen können, was zu Verletzungen führen kann. Sicherheitshinweise für akkus a) Akku nicht öffnen. Kurzschlussgefahr. b) Schützen Sie den Akku vor Hitze, zum Beispiel vor andauerndem intensiven Sonnenlicht, sowie vor Feuer, Wasser und Feuchtigkeit. Explosionsgefahr. c) Bei Beschädigung und unsachgemäßer Verwendung des Akkus können Dämpfe freigesetzt werden. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. d) Verwenden Sie den Akku nur in Verbindung mit Ihrem Produkt von Ferm Industrial. Nur dadurch wird der Akku vor gefährlicher Überladung geschützt. e) Der Akku kann durch spitze Gegenstände wie Nägel oder Schraubendreher oder durch äußere Krafteinwirkung beschädigt werden. Es kann ein interner Kurzschluss auftreten und der Akku kann brennen, rauchen, explodieren oder überhitzen. Sicherheitshinweise für ladegeräte Verwendungszweck Laden Sie mit dem Ladegerät nur die Akkutypen CDA1132P und CDA1133P auf, da nur sie wiederaufladbar sind.11

Verwenden Sie nur folgende Akkus der Ferm Industrial FI20V-Akku-Plattform. Die Verwendung anderer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen. CDA1132P 20V, 2Ah Lithium-Ionen CDA1133P 20V, 4Ah Lithium-Ionen Folgendes Ladegerät ist zum Aufladen dieser Akkus vorgesehen. CDA1131P Schnellladegerät Die Akkus der Ferm Industrial FI20V-Akku- Plattform sind unter allen Werkzeugen der Ferm Industrial FI20V-Akku-Plattform austauschbar. Restrisiken Selbst bei ordnungsgemäßer, beschriebener Anwendung des Elektrowerkzeugs können nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren können in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten: a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Geräts kann zu Gesundheitsschäden durch die Vibrationsemission führen. b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieses Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten. Austausch des Netzkabels Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen. Technische Daten Gerät CDM1141P Spannung 20V Aufnahme Werkzeugeinsatzhalter 1,5-13mm Leerlaufdrehzahl Stellung 1: Stellung 2: 0-450/min 0-1700/min Max. Drehmoment 50 Nm Drehmomenteinstellungen 21 + Bohrmodus Gewicht (ohne Akku) 1,24 kg Schalldruckpegel L

92 dB(A), K=3dB(A) Schallleistungspegel L

Ladegerät CDA1131P Ladegeräteingang 100-240VAC 50-60Hz, 50W Ladegerätausgang 20V 2A Ladedauer 2Ah-Akku 60 Minuten Ladedauer 4Ah-Akku 120 Minuten Empfohlene Akkus CDA1132P, CDA1133P Gewicht 0,36 kg Akku CDA1132P Akkutyp Lithium-Ionen Spannung 20V Kapazität 2,0 Ah Empfohlenes Ladegerät CDA1131P Gewicht 0,38 kg Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN 62841 gemessen. Anhand dieser Größe können12

Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. Beschreibung Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3. Abb. A

4. Akku-Ladezustandsanzeige

6. LED-Anzeigen Ladegerät

10. Drehrichtungsschalter

11. Ein-/Aus-Schalter

12. Drehmoment-Einstellring

Vor der ersten Verwendung muss der Akku aufgeladen werden. Entnehmen des Akkus aus dem Werkzeug Abb. B

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Drücken Sie die Akku-Freigabetaste (3) an der Rückseite des Akkus (2) mit der anderen Hand nach unten.

• Halten Sie diese Taste (3) gedrückt, und schieben Sie den Akku nach hinten aus dem Gerät heraus, wie in Abb. B dargestellt. Einsetzen des Akkus in das Werkzeug Abb. B Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B dargestellt.

• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet. Überprüfen des Akkuladezustands Abb. C Der beiliegende Akku wird teilweise aufgeladen geliefert.

• Drücken Sie zum Überprüfen des Ladezustands kurz die Taste (4) auf dem Akku.

• Der Akku ist mit 3 Leuchten zur Anzeige des Ladezustands ausgestattet. Je mehr davon leuchten, desto höher der Ladezustand. Laden des Akkus (über das Ladegerät) Abb. C

• Entnehmen Sie den Akku (2) aus dem Werkzeug.

• Drehen Sie den Akku (2) mit der Unterseite nach oben, und schieben Sie ihn in das Ladegerät (5), wie in Abb. D dargestellt.

• Drücken Sie den Akku vollständig in die Aufnahme.

• Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (6) leuchten zur Anzeige des Ladezustands auf.13

LED-Anzeigen (6) Abb. C Das Ladegerät verfügt über 2 LED-Anzeigen (6) zur Anzeige des Ladevorgangs: Rote LED: Grüne LED: Status Ladegerät Aus Aus Keine Stromversorgung Ein Aus Standby-Modus: -Kein Akku eingelegt oder -Akku eingelegt, aber Ladevorgang seit über 2 Stunden abgeschlossen Blinkt Blinkt Akku defekt Ein Blinkt Akku wird geladen Ein Ein Laden des Akkus abgeschlossen, Akku vollständig aufgeladen Blinkt Aus Akku zu warm, Ladevorgang unterbrochen. Der Ladevorgang startet automatisch, nachdem sich der Akku abgekühlt hat.

• Das vollständige Laden des Akkus kann bis zu 60 Minuten dauern.

• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

• Der Akku kann aufbewahrt oder direkt in das Gerät eingesetzt werden. Lithium-Ionen-Zellen können lange Zeit gelagert werden, ohne dass der Ladezustand merklich nachlässt. Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden. Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen Abb. A Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen. Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.

• Öffnen Sie das Bohrfutter (7) durch Drehen der Bohrfutterhülse mit der anderen Hand im Uhrzeigersinn, bis es weit genug geöffnet ist, um den Einsatz aufzunehmen.

Setzen Sie den Schaft des Bohrer- bzw. des Schraubendrehereinsatzes in das Bohrfutter ein.

• Ziehen Sie das Bohrfutter durch festes Drehen der Bohrfutterhülse gegen den Uhrzeigersinn fest.

• Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS- Schalter betätigen. Einstellen des Getriebegangs Abb. A Wechseln Sie den Getriebegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen. Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Werkzeug. Das Gerät verfügt über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahl- schalters (9) nach vorne oder hinten einstellen lassen. Die Zahl auf dem Gangwahlschalter (9) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohrein- sätze mit großem Durchmesser oder Eindrehen von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.

• Stellung 2: Für schnelles Bohren oder Bohreinsätze mit kleinem Durchmesser Einstellen der Drehrichtung Abb. A

• Stellen Sie den Richtungsschalter (10) zum Eindrehen von Schrauben oder zum Bohren in die Stellung “”.

• Stellen Sie den Richtungsschalter (10) zum Lösen von Schrauben in die Stellung “”. Ein- und Ausschalten des Werkzeugs Abb. A Der Ein-/Aus-Schalter (11) dient zum Einschalten des Geräts und zum Einstellen der Drehzahl.

• Durch Drücken des Ein-/Aus-Schalters (11) wird das Gerät eingeschaltet. Je weiter der Schalter gedrückt wird, umso schneller dreht sich der Bohrschrauber.

• Beim Loslassen des Ein-/Aus-Schalters (11) hält das Gerät an.14

Bringen Sie den Drehrichtungsschalter (10) in die Mittelstellung, um den Ein-/Aus-Schalter zu verriegeln. Wenn sich der Drehrichtungsschalter in dieser Stellung befindet, lässt sich der EIN/ AUS-Schalter nicht betätigen. Legen Sie das Werkzeug erst ab, nachdem es vollständig zum Stillstand gekommen ist. Legen Sie das Gerät nur auf einen sauberen Untergrund ab, damit kein Staub und kein Schmutz in den Mechanismus gelangt. Einstellen des Drehmoments Abb. A Das Gerät verfügt über verschiedene Drehmomenteinstellungen und einen speziellen Bohrmodus zum Einstellen der Leistung, die auf das Bohrfutter übertragen wird. Durch Drehen des Drehmoment-Einstellrings (12) können Schrauben auf eine voreingestellte Tiefe eingedreht werden. Dies eignet sich optimal für Wiederholungsaufgaben. Je höher die eingestellte Zahl ist, desto höher ist das aufgebrachte Drehmoment.

• Stellen Sie für kleine Schrauben oder weiche Werkstoffe eine niedrige Zahl ein.

• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.

• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkupplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.

• Drehen Sie zum Bohren den Drehmoment- Einstellring (12) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung. Sorgen Sie dafür, dass der Dreh- richtungs schalter (10) beim Bohren immer auf „“ eingestellt ist. Das Werkzeug ist mit einem elektro- nischen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in diesem Fall mindestens 5 Sekunden, bis der Überlastschutz automatisch zurückgesetzt wird. Arbeitsleuchte (13) Abb. A Das Werkzeug ist mit einer Arbeitsleuchte zum Ausleuchten des Arbeitsbereichs ausgestattet.

• Diese Leuchte schaltet sich automatisch ein, wenn der EIN/AUS-Schalter gedrückt wird.

• Wenn der EIN/AUS-Schalter wieder losgelassen wird, schaltet sich die Leuchte automatisch aus. Gürtelhaken (14) Abb. A Das Werkzeug ist mit einem Gürtelhaken ausgestattet. An diesem Haken kann das Werkzeug während der Arbeiten in den Hosengürtel eingehängt werden. Stellen Sie den Richtungsschalter (10) immer in die Mittelstellung, um ein versehentliches Einschalten des Geräts zu verhindern.

• Bei Lieferung ist der Gürtelhaken (14) an der linken Seite des Geräts befestigt.

• Der Haken kann problemlos abgebaut werden. Schrauben Sie dazu einfach die Schraube am Haken heraus, und nehmen Sie den Haken ab.

• Sie können den Gürtelhaken auch rechts am Werkzeug befestigen. Tipps für die Benutzung Eindrehen von Schrauben in Holz, Metall und in andere Werkstoffe:

• Stellen Sie vor dem Ansetzen des Werkzeugs sicher, dass der Bohr- bzw. der Schraubendrehereinsatz ordnungsgemäß eingesetzt ist und mittig im Bohrfutter sitzt.

• Schraubendrehereinsätze sind in verschiedenen Größen und Maßen erhältlich. Probieren Sie im Zweifelsfall immer aus, ob der Einsatz ohne Spiel in den Schraubenkopf passt, bevor Sie Schrauben ein- oder herausschrauben.

• Stellen Sie sicher, dass sich das Werkzeug beim Ansetzen an die Schraube noch nicht dreht. Ein sich bereits drehender Einsatz könnte abrutschen. Dadurch kann das Werkstück beschädigt werden.15

Bohren in Holz, Metall und andere Werkstoffe:

• Stellen Sie bei Bohreinsätzen mit kleinem Durchmesser eine hohe Drehzahl ein. Stellen Sie bei Bohreinsätzen mit großem Durchmesser eine niedrige Drehzahl ein.

• Stellen Sie bei harten Werkstoffen eine niedrige Drehzahl und bei weichen Werkstoffen eine hohe Drehzahl ein.

• Fixieren Sie das Werkstück sachgemäß, am besten durch Einspannen.

• Ziehen Sie beim Bohren den Bohrer gelegentlich aus dem Bohrloch, damit Späne und Bohrmehl aus dem Bohrloch entfernt werden. Bohren in Metall:

• Verwenden Sie einen Bohreinsatz für Metall (HSS). Optimale Ergebnisse erzielen Sie, wenn Sie den Bohreinsatz mit Öl kühlen.

• Metallbohrer (HSS) können auch für das Bohren in Kunststoff verwendet werden.

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.16
