INSTRUKCJA OBSŁUGI CDM1141P Ferm

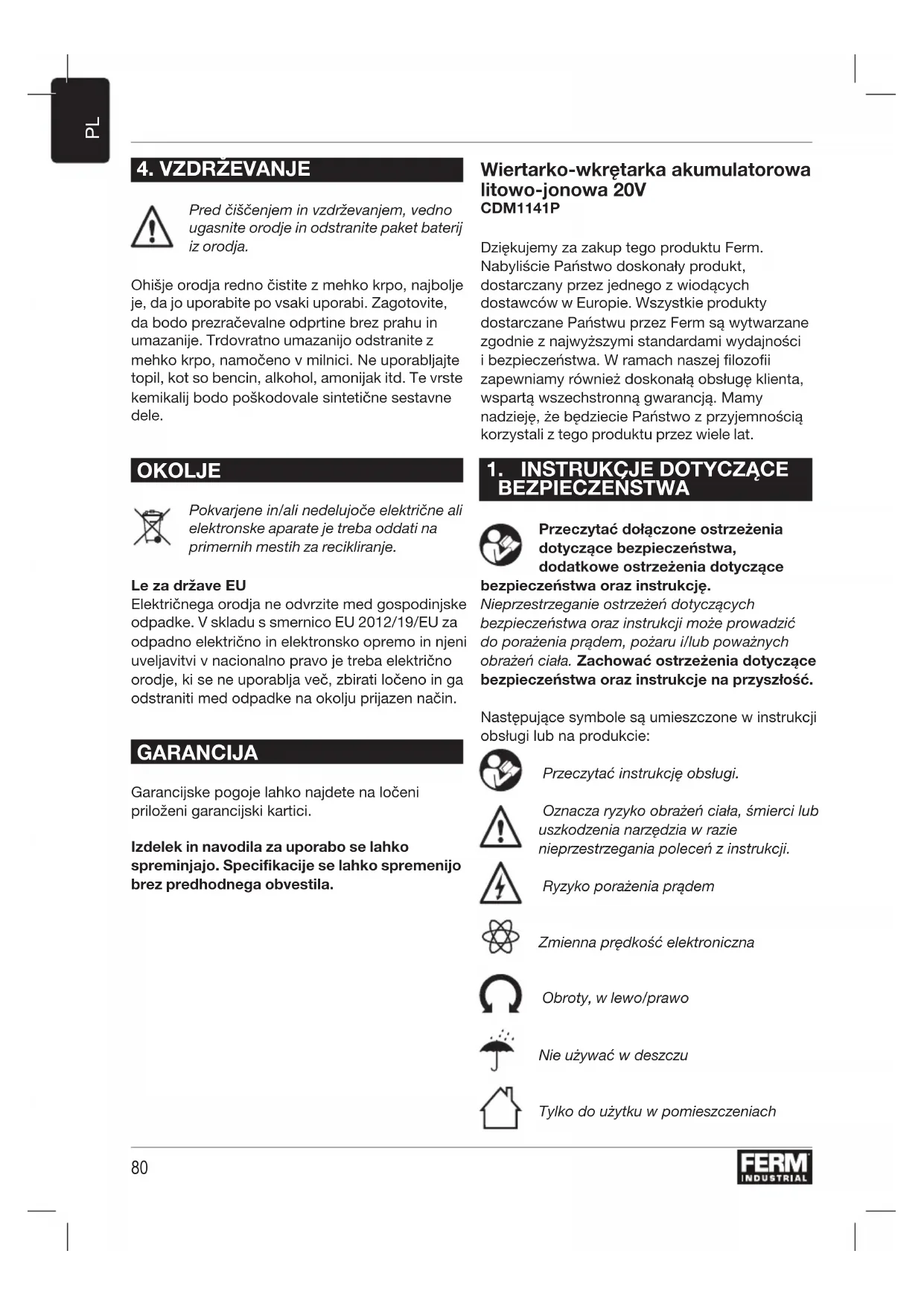

BEZPIECZEŃSTWA Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji. Ryzyko porażenia prądem Zmienna prędkość elektroniczna Obroty, w lewo/prawo Nie używać w deszczu Tylko do użytku w pomieszczeniach81

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem. Maks. temperatura 40° C Nie wrzucać akumulatora do ognia Nie wrzucać akumulatora do wody Nie wyrzucać produktu do nieodpowiednich pojemników. Zbiórka selektywna akumulatora litowo- jonowego. T2.0A Miniaturowy topik z opóźnieniem czasowym Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE. Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dla wiertarek i wkrętarek Ostrzeżenia dotyczące wiertarki a) Nosić ochronniki słuchu podczas wiercenia udarowego. Ekspozycja na hałas może powodować utratę słuchu. b) Trzymać elektronarzędzie tylko za izolowane powierzchnie do chwytania podczas wykonywania prac, podczas których akcesorium tnące może zetknąć się z ukrytym okablowaniem. Zetknięcie się osprzętu tnącego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem. c) Odpowiednio chwycić narzędzie przed użyciem. To narzędzie generuje wysoki moment obrotowy i bez jego prawidłowego trzymania podczas pracy może dojść do utraty panowania nad narzędziem, co może prowadzić do obrażeń ciała. Instrukcje dotyczące bezpieczeństwa podczas korzystania z długich wierteł

Nigdy nie używać wiertarki z prędkością obrotową przekraczającą maksymalną znamionową prędkość obrotową wiertła. Przy wyższych prędkościach wiertło może się zgiąć, jeśli pozwoli mu się na swobodne obracanie bez stykania z obrabianym przedmiotem, co może prowadzić do obrażeń ciała. b) Zawsze rozpoczynać wiercenie z niską prędkością i z końcówką wiertła stykającą się z obrabianym przedmiotem. Przy wyższych prędkościach wiertło może się zgiąć, jeśli pozwoli mu się na swobodne obracanie bez stykania z obrabianym przedmiotem, co może prowadzić do obrażeń ciała. c) Wywierać nacisk wyłącznie w linii prostej, w osi wiertła i nie wywierać nadmiernego nacisku. Wiertło może się zgiąć, powodując pęknięcie wiertła lub utratę panowania nad narzędziem, co może prowadzić do obrażeń ciała. Ostrzeżenia dotyczące akumulatora a) Nie otwierać akumulatora. Ryzyko zwarcia. b) Chronić akumulator przed gorącem, np. długotrwałym silnym nasłonecznieniem, ogniem, wodą i wilgocią. Ryzyko wybuchu. c) W razie uszkodzenia i błędnego użytkowania akumulatora, może dojść do emisji oparów. Przewietrzyć miejsce emisji i uzyskać pomoc lekarską w razie dolegliwości. Opary mogą powodować podrażnienie układu oddechowego.

Używać akumulatora wyłącznie w połączeniu z produktem marki Ferm Industrial. Takie postępowanie chroni akumulator przed niebezpiecznym przeciążeniem. e) Akumulator może zostać uszkodzony przez ostro zakończone przedmioty, jak gwoździe lub wkrętaki, albo przez uderzenie z zewnątrz. Może dojść do wewnętrznego zwarcia i akumulator może zacząć się palić, dymić, wybuchnąć lub przegrzać się. Ostrzeżenia dotyczące ładowarki Przeznaczenie Przy pomocy tej ładowarki ładować wyłącznie akumulatory typu CDA1132P i CDA1133P. Używać wyłącznie następujących akumulatorów z platformy akumulatorów marki Ferm Industrial FI20V. Użycie innych akumulatorów może spowodować poważne obrażenia ciała lub uszkodzenie narzędzia.82

CDA1132P 20 V, 2 Ah Litowo-jonowy CDA1133P 20 V, 4 Ah Litowo-jonowy Następującej ładowarki można używać do ładowania tych akumulatorów. CDA1131P Szybka ładowarka Akumulatory marki Ferm Industrial z gamy akumulatorów FI20V można stosować we wszystkich narzędziach obsługujących gamę akumulatorów FI20V. Pozostałe zagrożenia Nawet gdy elektronarzędzie jest użytkowane zgodnie z zaleceniami, nie można wyeliminować wszystkich czynników ryzyka (szczątkowego). Następujące zagrożenia wiążą się z budową elektronarzędzia: a) Szkody dla zdrowia wynikające z emisji drgań, jeśli elektronarzędzie jest używane przez długi okres i nie jest odpowiednio konserwowane i regulowane. b) Obrażenia ciała i uszkodzenia mienia z powodu pękniętych akcesoriów, nagle wyrzuconych przez urządzenie. Ostrzeżenie! To elektronarzędzie wytwarza pole elektromagnetyczne podczas pracy. To pole może w pewnych okolicznościach zakłócać aktywne lub pasywne implanty medyczne. Aby ograniczyć ryzyko poważnych lub śmiertelnych obrażeń ciała, zalecamy osobom z implantami medycznymi konsultację z lekarzem oraz producentem implantu przed rozpoczęciem obsługi tego elektronarzędzia. Wymiana kabla zasilającego Jeśli przewód zasilania jest uszkodzony, musi go wymienić producent, jego przedstawiciel serwisowy lub podobnie, odpowiednio wykwalifikowana osoba, aby uniknąć zagrożenia.

2. INFORMACJE O MASZYNIE

Przeznaczenie Akumulatorowa wiertarko-wkrętarka jest przeznaczona do wkręcania i wykręcania wkrętów oraz do wiercenia w drewnie, metalu i tworzywach sztucznych. Dane techniczne Maszyna CDM1141P Napięcie 20 V Rozmiar uchwytu 1,5-13 mm Obroty bez obciążenia Pozycja 1: Pozycja 2: 0-450 /min 0-1700 /min Maks. moment obrotowy 50 Nm Regulacja momentu obrotowego 21 + Tryb wiercenia Ciężar (bez akumulatora) 1,24 kg Poziom ciśnienia akustycznego L

92 dB(A), K=3dB(A) Poziom mocy akustycznej L

Ładowarka CDA1131P Parametry zasilania wejściowego ładowarki 100-240 V prądu zmiennego, 50-60 Hz, 50 W Parametry zasilania wyjściowego ładowarki 20 V, 2 A Czas ładowania akumulatora 2 Ah 60 minut Czas ładowania akumulatora 4 Ah 120 minut Zalecane akumulatory CDA1132P, CDA1133P Ciężar 0,36 kg Akumulator CDA1132P Typ akumulatora Litowo-jonowy Napięcie 20 V Pojemność 2,0 Ah Zalecana ładowarka CDA1131P Ciężar 0,38 kg Poziom drgań Poziom emisji drgań podany w niniejszej instrukcji został zmierzony zgodnie ze zharmonizowanym testem podanym w normie EN 62841 i może być stosowany do porównywania narzędzi ze sobą oraz w celu wstępnego oszacowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem

• Używanie narzędzia do innych zastosowań lub z innymi albo źle konserwowanymi akcesoriami może znacząco zwiększać poziom ekspozycji.83

• Okresy, kiedy narzędzie jest wyłączone, lub gdy jest włączone, ale nie jest używane, mogą znacząco ograniczać poziom ekspozycji. Chroń się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę. Opis Liczby w tekście odnoszą się do rysunków na stronach 2-3. Rys. A

3. Przycisk odblokowania akumulatora

4. Wskaźnik ładowania akumulatora

6. Diody LED ładowarki

9. Przełącznik wyboru biegu

10. Przełącznik kierunku obrotów

12. Pierścień regulacji momentu obrotowego

14. Hak do mocowania na pasie

Akumulator należy naładować przed pierwszym użyciem. Wyjmowanie akumulatora z narzędzia Rys. B

• Trzymać narzędzie (1) mocno jedną ręką

Wcisnąć przycisk odblokowania akumulatora (3) umieszczony z tyłu akumulatora (2) drugą ręką.

• Trzymając ten przycisk wciśnięty (3), wysunąć akumulator do tyłu z narzędzia, jak na Rys. B. Wkładanie akumulatora do narzędzia Rys. B Dopilnować, aby zewnętrzna powierzchnia akumulatora była czysta i sucha przed podłączeniem do ładowarki lub narzędzia.

• Trzymać narzędzie (1) mocno jedną ręką

• Włożyć akumulator (2) w podstawę narzędzia, zgodnie z Rys. B.

• Wcisnąć akumulator dalej, aż zatrzaśnie się w poprawnym położeniu. Sprawdzanie stanu naładowania akumulatora Rys. C Dołączany akumulator jest dostarczany częściowo naładowany.

Aby sprawdzić stan naładowania akumulatora, wcisnąć przycisk (4) na akumulatorze na chwilę.

• Akumulator ma 3 diody informujące o poziomie naładowania. Im więcej świeci diod, tym wyższy poziom naładowania akumulatora. Ładowanie akumulatora (ładowarką) Rys. C

• Wyjąć akumulator (2) z narzędzia

• Ustawić akumulator (2) dołem do góry i wsunąć go w ładowarkę (5) zgodnie z Rys. C.

• Wcisnąć akumulator do oporu do gniazda.

• Podłączyć ładowarkę do gniazdka i poczekać chwilę. Diody LED na ładowarce (6) zaświecą się, informując o stanie ładowania. Diody LED (6) Rys. C Ładowarka jest wyposażona w 2 diody LED (6), informujące o stanie procesu ładowania: Stan czerwonej diody LED: Stan zielonej diody LED: Stan ładowarki Wyłączona Wyłączona Brak zasilania Włączona Wyłączona Tryb gotowości: -Nie włożono akumulatora lub -Akumulator włożony, ale ładowanie skończyło się ponad 2 godziny temu Migająca Migająca Uszkodzony akumulator Włączona Migająca Ładowanie akumulatora w toku Włączona Włączona Ładowanie akumulatora zakończone, akumulator całkowicie naładowany Migająca Wyłączona Akumulator jest za gorący; proces ładowania wstrzymany. Ładowanie rozpocznie się automatycznie po ostygnięciu akumulatora.84

• Całkowite naładowanie akumulatora może trwać do 60 minut.

• Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

• Akumulator można przechowywać zamontowany w narzędziu. Akumulatory litowo-jonowe mogą być przechowywane przez długi okres, nie tracąc dużo ładunku. Kiedy narzędzie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym. Mocowanie i wyjmowanie wierteł lub końcówek narzędziowych wkrętarki Rys. A Zawsze wyjmować akumulator przed zamocowaniem akcesorium. Uchwyt wiertła (7) jest przeznaczony dla wierteł i końcówek narzędziowych o trzonku okrągłym oraz sześciokątnym.

• Trzymać narzędzie mocno jedną ręką

• Otworzyć uchwyt wiertła (7), obracając tuleję uchwytu drugą ręką przeciwnie do wskazówek zegara, aż otworzy się na tyle, aby można było wsunąć końcówkę.

• Włożyć trzonek wiertła lub końcówki narzędziowej

• Dokręcić uchwyt, mocno obracając tuleję uchwytu przeciwnie do wskazówek zegara.

• Sprawdzić, czy końcówka jest dobrze wycentrowana, włączając maszynę włącznikiem na chwilę. Regulacja biegów Rys. A Nigdy nie zmieniać biegów, gdy silnik pracuje, ponieważ spowoduje to uszkodzenie narzędzia. Nigdy nie ustawiać przełącznika pomiędzy dwiema pozycjami, ponieważ spowoduje to uszkodzenie narzędzia. Narzędzie oferuje dwie prędkości wiercenia, które można ustawiać, przesuwając przełącznik biegów (9) do przodu lub do tyłu. Numer na przełączniku biegów (9) pokazuje wybraną pozycję.

• Pozycja 1: Do wolnego wiercenia, wiercenia otworów o dużej średnicy lub wkręcania wkrętów. Maszyna ma dużą moc (wysoki moment obrotowy) i niską prędkość obrotową.

• Pozycja 2: Do szybkiego wiercenia lub wiercenia otworów o małej średnicy. Regulacja kierunku obrotów Rys. A

• Ustawić przełącznik kierunku (10) w położenie „”, aby wkręcać wkręty lub wiercić.

• Ustawić przełącznik kierunku (10) w położenie „”, aby wykręcać wkręty. Włączanie i wyłączanie narzędzia Rys. A Włącznik (11) służy do włączania narzędzia i regulacji prędkości obrotowej.

• Wciśnięcie włącznika (11) włącza narzędzie, a im silniej włącznik jest wciśnięty, tym szybciej obraca się wiertło.

• Zwolnienie włącznika (11) powoduje zatrzymanie narzędzia.

• Przestawić przełącznik kierunku (10) w położenie środkowe, aby zablokować ruch włącznika. W tym położeniu włącznika nie można uruchomić. Odkładać narzędzie, dopiero gdy zatrzyma się całkowicie. Nie kłaść narzędzia w miejscu pokrytym pyłem, ponieważ pył może przedostać się do wnętrza mechanizmu. Regulacja momentu obrotowego Rys. A Narzędzie oferuje różnych ustawień momentu obrotowego i specjalny tryb wiercenia, co pozwala na regulację siły przenoszonej na uchwyt. Obracając pierścień regulacji momentu obrotowego (12), można wkręcać śruby na ustawioną głębokość, co jest idealne w przypadku powtarzalnej pracy. Im wyższa liczba, tym większy moment obrotowy.

• Wybrać niższe ustawienie dla małych wkrętów lub miękkiego materiału do obróbki.

• Wybrać wyższe ustawienie dla dużych wkrętów, twardych materiałów lub do wykręcania wkrętów.85

• Najlepiej ustawiać jak najniższe ustawienie do wkręcania wkrętów. Wybierać wyższe ustawienie, jeśli silnik ślizga się przed pełnym wkręceniem wkręta.

• Do wiercenia przekręcić pokrętło regulacji momentu obrotowego (12) na ustawienie dla wiercenia, przekręcając je do oporu przeciwnie do wskazówek zegara. Dopilnować, aby przełącznik kierunku (10) był zawsze ustawiony na „” podczas wiercenia. Narzędzie jest wyposażone w zabezpieczenie przeciążeniowe. W razie przeciążenia narzędzie wyłączy się automatycznie. Jeśli tak się stanie, odczekać co najmniej 5 sekund, aby pozwolić na zresetowanie układu zabezpieczającego przed przeciążeniem. Lampka robocza (13) Rys. A Narzędzie jest wyposażone w lampkę roboczą oświetlającą miejsce pracy.

• Lampka włącza się automatycznie, gdy włącznik jest wciśnięty.

• Lampka wyłącza się automatycznie, gdy włącznik jest zwolniony. Hak do mocowania na pasku (14) Rys. A Narzędzie jest wyposażone w hak do mocowania na pasku podczas pracy. Zawsze przestawiać przełącznik kierunku (10) w środkowe położenie, aby uniknąć przypadkowego uruchomienia narzędzia.

• W momencie dostawy hak do mocowania na pasku (14) jest założony po lewej stronie maszyny.

• Można go łatwo zdemontować, wykręcając śrubę na haku i zdejmując go.

• Można go w razie potrzeby zamocować po prawej stronie narzędzia. Porady dla użytkownika Podczas wkręcania wkrętów w drewno, metal lub inne materiały:

• Przed użyciem narzędzia sprawdzić, czy wiertło lub końcówka narzędziowa jest poprawnie zamocowana(e) i ustawiona(e) pośrodku uchwytu wiertła.

• Dostępne są końcówki narzędziowe o różnych kształtach i wymiarach. W razie niepewności zawsze sprawdzić, czy końcówka pasuje do główki wkrętu/śruby bez luzu przed użyciem narzędzia.

• Dopilnować, aby narzędzie nie pracowało w momencie dotknięcia śruby. Obracająca się końcówka może się ślizgać. Może to spowodować uszkodzenie obrabianego przedmiotu. Podczas wiercenia w drewnie, metalu lub innych materiałach:

• Używać wysokiej prędkości obrotowej wiercenia z wiertłami o małej średnicy. Używać niskiej prędkości obrotowej wiercenia z wiertłami o dużej średnicy.

• W przypadku twardych materiałów wybierać niską prędkość wiercenia, a w przypadku miękkich materiałów wybierać wysoką prędkość wiercenia.

• Dobrze przymocować obrabiany przedmiot, najlepiej zaciskiem lub imadłem.

• Podczas wiercenia często wycofywać wiertło z otworu, aby usuwać pył i wióry. Podczas wiercenia w metalu:

• Używać wiertła do metalu (HSS). W celu uzyskania najlepszych rezultatów należy schładzać wiertło olejem.

• Wierteł do metalu (HSS) można także używać do wiercenia w tworzywach sztucznych.

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować z niej akumulator. Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne86

spowodują uszkodzenie części z tworzyw sztucznych. ŚRODOWISKO Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/EU dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska. GWARANCJA Warunki gwarancji są opisane w oddzielnej, dołączonej karcie gwarancyjnej. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia. Akumuliatorinis ličio jonų gręžtuvas 20 V CDM1141P Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.
