NÁVOD K OBSLUZE CDM1141P Ferm

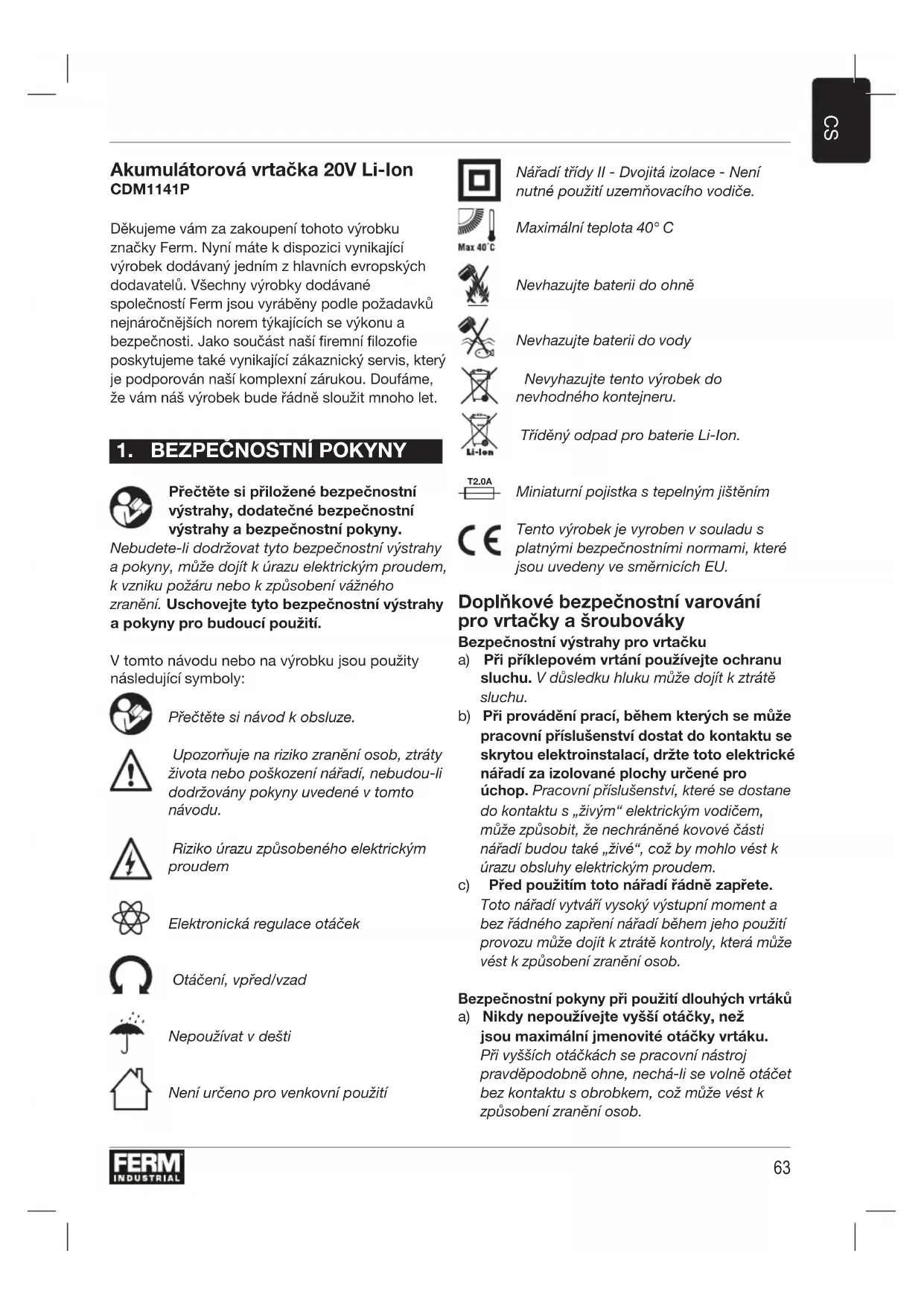

Akumulátorová vrtačka 20V Li-Ion CDM1141P Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

1. BEZPEČNOSTNÍ POKYNY

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny. Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití. V tomto návodu nebo na výrobku jsou použity následující symboly: Přečtěte si návod k obsluze. Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu. Riziko úrazu způsobeného elektrickým proudem Elektronická regulace otáček Otáčení, vpřed/vzad Nepoužívat v dešti Není určeno pro venkovní použití Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče. Maximální teplota 40° C Nevhazujte baterii do ohně Nevhazujte baterii do vody Nevyhazujte tento výrobek do nevhodného kontejneru. Tříděný odpad pro baterie Li-Ion. T2.0A Miniaturní pojistka s tepelným jištěním Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU. Doplňkové bezpečnostní varování pro vrtačky a šroubováky Bezpečnostní výstrahy pro vrtačku

Při příklepovém vrtání používejte ochranu sluchu. V důsledku hluku může dojít k ztrátě sluchu. b) Při provádění prací, během kterých se může pracovní příslušenství dostat do kontaktu se skrytou elektroinstalací, držte toto elektrické nářadí za izolované plochy určené pro úchop. Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem. c) Před použitím toto nářadí řádně zapřete. Toto nářadí vytváří vysoký výstupní moment a bez řádného zapření nářadí během jeho použití provozu může dojít k ztrátě kontroly, která může vést k způsobení zranění osob. Bezpečnostní pokyny při použití dlouhých vrtáků a) Nikdy nepoužívejte vyšší otáčky, než jsou maximální jmenovité otáčky vrtáku. Při vyšších otáčkách se pracovní nástroj pravděpodobně ohne, nechá-li se volně otáčet bez kontaktu s obrobkem, což může vést k způsobení zranění osob.64

b) Vždy zahajte vrtání s nízkými otáčkami a tak, aby byla špička vrtáku v kontaktu s obrobkem. Při vyšších otáčkách se pracovní nástroj pravděpodobně ohne, nechá-li se volně otáčet bez kontaktu s obrobkem, což může vést k způsobení zranění osob.

Vyvíjejte tlak pouze v ose vrtáku a nevyvíjejte na toto nářadí nadměrný tlak. Vrtáky se mohou ohnout, což může způsobit jejich zlomení nebo ztrátu kontroly nad nářadím, což může vést k způsobení zranění osob. Bezpečnostní varování pro baterii a) Neotevírejte baterii. Nebezpečí zkratu. b) Chraňte baterii před teplem, např. před nepřetržitým intenzivním slunečním světlem, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.

V případě poškození a nesprávného použití baterie se mohou uvolňovat výpary. V případě potíží vyvětrejte místnost a vyhledejte lékařskou pomoc. Výpary mohou dráždit dýchací ústrojí.

Používejte baterii pouze ve spojení s vaším produktem Ferm Industrial. Toto opatření samo o sobě chrání baterii před nebezpečným přetížením. e) Baterie může být poškozena ostrými předměty, jako například hřebíky nebo šroubováky, nebo externí silou. Může dojít k vnitřnímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí baterie. Bezpečnostní varování pro nabíječku Určené použití Tuto nabíječku používejte pouze pro nabíjení dobíje- cích akumulátorů typu CDA1132P a CDA1133P. Používejte pouze následující baterie z platformy baterií Ferm Industrial FI20V. Použití jakýchkoli jiných baterií může způsobit vážné zranění nebo poškodit nářadí. CDA1132P 20 V, 2 Ah Lithium-iontová CDA1133P 20 V, 4 Ah Lithium-iontová Pro nabíjení těchto baterií lze použít následující nabíječku. CDA1131P Rychlá nabíječka Baterie z platformy baterií Ferm Industrial FI20V jsou zaměnitelné u veškerého nářadí platformy Ferm Industrial FI20V. Zbytková rizika Přestože je elektrické nářadí používáno podle předepsaných pokynů, všechna zbytková rizika nemohou být vyloučena. V souvislosti s konstrukcí a designem elektrického nářadí se mohou objevit následující rizika: a) Zdravotní postižení vyplývající z vibrací, je-li elektrické nářadí používáno dlouhodobě nebo není-li odpovídajícím způsobem ovládáno a není-li správně prováděna jeho údržba. b) Zranění a hmotné škody v důsledku poškození pracovního příslušenství, které je náhle odmrštěno. Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto pole může za určitých okolností způsobit problémy, pokud jde o aktivní nebo pasivní lékařské implantáty. Chcete-li snížit riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby před použitím tohoto nářadí provedli konzultaci se svým lékařem a s výrobcem zdravotního implantátu. Výměna napájecího kabelu Dojde-li k poškození napájecího kabelu, musí být vyměněn výrobcem, jeho autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby bylo zabráněno možným rizikům.

2. INFORMACE O NÁŘADÍ

Určené použití Tato akumulátorová vrtačka je určena pro utahování a povolování šroubů a také pro vrtání do dřeva, kovu a plastu. Technické údaje Stroj CDM1141P Napětí 20 V Kapacita sklíčidla 1,5-13 mm Otáčky naprázdno Poloha 1: Poloha 2:

Max. krouticí moment 50 N. m. Nastavení momentu 21 poloh + režim vrtání Hmotnost (bez akumulátoru) 1,24 kg65

92 dB(A), K=3dB(A) Úroveň akustického výkonu L

Nabíječka CDA1131P Vstup nabíječky 100–240 VAC, 50–60 Hz, 50 W Výstup nabíječky 20 V, 2 A Doba nabíjení 2Ah baterie 60 minut Doba nabíjení 4Ah baterie 120 minut Doporučené baterie CDA1132P, CDA1133P Hmotnost 0,36 kg Baterie CDA1132P Typ baterie Lithium-iontová Napětí 20 V Kapacita 2,0 Ah Doporučená nabíječka CDA1131P Hmotnost 0,38 kg Vibrace Deklarovaná úroveň vibrací uvedená v tomto návodu byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 62841. Tato úroveň vibrací může být použita pro srovnání jednotlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.

• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit. Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem. Popis Čísla v následujícím textu odkazují na obrázky na stranách 2- 3 Obr. A

3. Tlačítko pro uvolnění baterie

4. Indikace stavu nabití baterie

6. LED indikátory nabíječky

9. Přepínač pro volbu převodů

10. Přepínač chodu vpřed/vzad

11. Spínač zapnuto/vypnuto

12. Kroužek pro nastavení momentu

13. Pracovní svítilna

14. Příchytka na řemen

Před prvním použitím musí být baterie nabita. Vyjmutí baterie z nářadí Obr. B

• Jednou rukou pevně uchopte nářadí (1).

• Druhou rukou stlačte dolů uvolňovací tlačítko baterie (3), které se nachází na zadní části baterie (2).

• Tlačte toto tlačítko (3) stále dolů a vysunujte baterii dolů z nářadí, jak je zobrazeno na obr. B. Vložení baterie do nářadí Obr. B Před vložením do nabíječky nebo do nářadí zajistěte, aby byl povrch baterie čistý a suchý.

• Jednou rukou pevně uchopte nářadí (1).

• Zasuňte baterii (2) do rukojeti nářadí, jak je zobrazeno na obr. B.

• Zatlačte baterii až do dorazové polohy tak, aby byla řádně zajištěna. Kontrola stavu nabití baterie Obr. C Přiložená baterie je dodávána v částečně nabitém stavu.66

• Chcete-li zkontrolovat stav nabití baterie, krátce stiskněte tlačítko (4) na baterii.

• K dispozici jsou 3 kontrolky indikující stav nabití baterie, čím více kontrolek svítí, tím více je baterie nabita. Nabíjení baterie (pomocí nabíječky) Obr. C

• Vyjměte baterii (2) z nářadí.

• Obraťte baterii (2) spodní stranou nahoru a zasuňte ji do nabíječky (5), jak je zobrazeno na obr. C.

• Stlačte baterii zcela dolů, aby došlo k jejímu řádnému usazení v nabíječce.

• Připojte zástrčku kabelu nabíječku k síťové zásuvce a chvíli počkejte. LED indikátory na nabíječce (6) se rozsvítí a zobrazí aktuální stav nabití baterie. LED indikátory (6) Obr. C Tato nabíječka je vybavena 2 LED indikátory (6), které indikují stav procesu nabíjení: Stav červené LED: Stav zelené LED: Stav nabíječky Nesvítí Nesvítí Žádné napájení Svítí Nesvítí Pohotovostní režim: - Není vložena žádná baterie nebo - Baterie je vložena, ale nabíjení bylo ukončeno více než před 2 hodinami Bliká Bliká Poškozená baterie Svítí Bliká Probíhající nabíjení baterie Svítí Svítí Nabíjení baterie ukončeno, baterie je zcela nabita Bliká Nesvítí Baterie je příliš horká, proces nabíjení je pozastaven. Nabíjení bude zahájeno automaticky, jakmile dojde k vychladnutí baterie.

• Úplné nabití baterie může trvat až 60 minut.

• Jakmile bude baterie zcela nabita, odpojte zástrčku kabelu nabíječky od zásuvky a vyjměte baterii z nabíječky.

• Baterie může být uložena nebo může být přímo vložena do nářadí. Baterie Li-Ion mohou být uloženy dlouhou dobu, aniž by došlo k poklesu jejich nabití. Nebude-li toto nářadí používáno delší dobu, zajistěte, aby byla baterie před uložením nabita. Vložení nebo vyjmutí vrtáků nebo šroubovacích nástavců Obr. A Před montáží příslušenství vždy vyjměte baterii z nářadí. Sklíčidlo vrtačky (7) je vhodné pro vrtáky a šroubovací nástavce se standardní kulatou i se šestihrannou upínací stopkou.

• Jednou rukou pevně uchopte nářadí.

• Druhou rukou otáčejte objímkou sklíčidla ve směru pohybu hodinových ručiček, dokud nedojde k dostatečnému otevření sklíčidla (7), které umožní upnutí nástroje.

• Zasuňte do sklíčidla upínací stopku vrtáku nebo šroubovacího nástavce.

• Znovu řádně utáhněte sklíčidlo vrtačky otáčením objímky sklíčidla proti směru pohybu hodinových ručiček.

• Na chvíli spusťte nářadí krátkým stisknutím spínače zapnuto/vypnuto, abyste zkontrolovali vystředění pracovního nástroje. Nastavení převodů Obr. A Nikdy neměňte převodové stupně, je-li motor v chodu, protože by došlo k poškození nářadí. Nikdy nenastavujte přepínač pro volbu převodů doprostřed mezi obě polohy, protože by došlo k poškození nářadí. Toto nářadí má k dispozici 2 převodové stupně pro vrtání, které mohou být nastaveny přesunutím přepínače pro volbu převodů (9) směrem dopředu nebo dozadu. Číslo na přepínači pro volbu převodů (9) zobrazuje, jaká poloha je zvolena.

• Poloha 1: Pro pomalé vrtání, pro velké průměry vrtáků nebo pro šroubování. Nářadí má velký výkon a nízké otáčky.

• Poloha 2: Pro rychlé vrtání nebo pro malé průměry vrtáků.67

Nastavení směru otáčení Obr. A

• Nastavte přepínač chodu vpřed/vzad (10) do polohy „“, aby mohlo být prováděno utahování šroubů a vrutů nebo vrtání.

• Nastavte přepínač chodu vpřed/vzad (10) do polohy „“, aby mohlo být prováděno povolování šroubů a vrutů. Zapnutí a vypnutí nářadí Obr. A Spínač zapnuto/vypnuto (11) je používán pro zapnutí nářadí a pro nastavení otáček.

• Stisknutí spínače zapnuto/vypnuto (11) způsobí zapnutí nářadí. Čím více tento spínač stisknete, tím vyšší budou otáčky nářadí.

• Uvolněním spínače zapnuto/vypnuto (11) dojde k vypnutí nářadí.

Nastavením přepínače chodu vpřed/vzad (10) do střední polohy dojde k zablokování funkce spínače zapnuto/vypnuto. V této poloze nemůže být spínač zapnuto/vypnuto aktivován. Odkládejte toto nářadí pouze v případě, je-li zcela zastaveno. Nepokládejte toto nářadí na prašný povrch, protože by se do mechanismu nářadí mohl dostat prach. Nastavení momentu Obr. A Toto nářadí má k dispozici polohy pro nastavení momentu a speciální režim pro vrtání pro nastavení výkonu přenášeného na sklíčidlo. Po otočení kroužku pro nastavení momentu (12) do požadované polohy mohou být šrouby nebo vruty zašroubovány do přednastavené hloubky, což je ideální pro opakovaně prováděné práce. Čím vyšší je číslo, tím vyšší je hodnota momentu.

• Při použití malých vrutů nebo při práci s měkkým materiálem použijte nižší hodnoty momentu.

• Při použití velkých vrutů nebo tvrdého materiálu a při povolování šroubů použijte vysoké hodnoty momentu.

• Při utahování šroubů byste měli používat nastavení co nejnižší hodnoty momentu. Začne-li motor nářadí prokluzovat ještě před úplným utažením šroubu, zvolte nastavení vyšší hodnoty momentu.

• Při vrtání otočte kroužek pro nastavení momentu (12) proti směru pohybu hodinových ručiček až do koncové polohy určené pro vrtání. Provádíte-li vrtání, ujistěte se, zda je přepínač chodu vpřed/vzad (10) vždy nastaven do polohy . Toto nářadí je vybaveno funkcí elektronické ochrany proti přetížení. Jakmile dojde k přetížení tohoto nářadí, nářadí se automaticky vypne. Dojde-li k takové situaci, počkejte prosím minimálně 5 sekund, aby došlo k automatickému resetování funkce ochrany proti přetížení. Pracovní svítilna (13) Obr. A Toto nářadí je vybaveno pracovní svítilnou, která osvětlujte pracovní prostor.

• Tato svítilna se automaticky rozsvítí při stisknutí spínače zapnuto/vypnuto.

• Tato svítilna automaticky zhasne, jakmile dojde k uvolnění spínače zapnuto/vypnuto. Příchytka na řemen (14) Obr. A Toto nářadí je opatřeno příchytkou na řemen, která během práce umožňuje zavěšení nářadí na řemen. Vždy nastavte přepínač chodu vpřed/ vzad (10) do středové polohy, abyste zabránili náhodnému spuštění nářadí.

• Při dodání je příchytka na řemen (14) připevněna k levé části nářadí.

• Příchytka může být snadno sejmuta po odšroubování upevňovacího šroubu příchytky.

• Tato příchytka může být dle přání uživatele upevněna i na pravé části nářadí. Rady pro uživatele Při šroubování šroubů a vrutů do dřeva, kovu a jiných materiálů:

• Před použitím tohoto nářadí zkontrolujte, je-li vrták nebo šroubovací nástavec ve sklíčidle řádně upevněn a vystředěn.

• Šroubovací nástavce jsou k dispozici v několika různých tvarech a rozměrech. Nejste-li si zcela jisti, před použitím nářadí vždy vyzkoušejte,68

zda může být šroubovací nástavec bez vůle řádně vložen do šroubovací hlavy.

• Zajistěte, aby nářadí nebylo v chodu, je-li v kontaktu s hlavou šroubu. Otáčející se šroubovací nástavec může prokluzovat. Tímto způsobem by mohlo dojít k poškození obrobku. Při vrtání do dřeva, kovu a jiných materiálů:

Při použití vrtáků s malými průměry používejte vysoké otáčky vrtačky. Při použití vrtáků s velkými průměry používejte nízké otáčky vrtačky.

• Při práci s tvrdými materiály zvolte nízké otáčky vrtačky a při práci s měkkými materiály používejte vysoké otáčky.

• Pevně si upněte obrobek a používejte upínací svorky nebo svěrák.

• Během vrtání vytahujte vrták často z vrtaného otvoru, aby došlo k odstranění odvrtaného materiálu a prachu. Při vrtání do kovu:

• Používejte vrtáky do kovu (HSS). Chcete-li dosáhnout co nejlepších výsledků, chlaďte vrták olejem.

• Vrtáky do kovu z rychlořezné oceli (HSS) mohou být také použity pro vrtání do plastu.

Před čištěním a prováděním údržby nářadí vždy vypněte a vyjměte baterii z nářadí. Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

PROSTŘEDÍ Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel. Pouze pro země EU Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EU týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí. ZÁRUKA Záruční podmínky můžete nalézt na přiloženém záručním listě. Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.69

Akustická úroveň tlaku L

92 dB(A), K=3dB(A) Úroveň akustického výkonu L
