Tipo di prodotto	Trapano avvitatore a batteria
Marca	Ferm
Modello	CDM1141P
Tensione nominale	20 V
Capacità del mandrino	1,5 - 13 mm
Velocità a vuoto (posizione 1)	0 - 450 giri/min
Velocità a vuoto (posizione 2)	0 - 1700 giri/min
Coppia massima	50 N.m
Numero di regolazioni di coppia	21 + modalità foratura
Peso (senza batteria)	1,24 kg
Livello di pressione sonora (LpA)	92 dB(A), K=3 dB(A)
Livello di potenza sonora (LwA)	103 dB(A), K=3 dB(A)
Vibrazioni	2,93 m/s², K=1,5 m/s²
Tipo di batteria compatibile	Ioni di litio 20 V (CDA1132P 2 Ah, CDA1133P 4 Ah)
Caricabatterie consigliato	CDA1131P (ingresso 100-240 V CA, 50/60 Hz, uscita 20 V, 2 A)
Tempo di carica batteria 2 Ah	60 minuti
Tempo di carica batteria 4 Ah	120 minuti
Utilizzo previsto	Avvitatura/svitatura viti, foratura legno, metallo, plastica
Doppio isolamento	Sì (classe II)
Funzioni di sicurezza	Protezione contro sovraccarichi, blocco dell'interruttore, variatore elettronico di velocità
Manutenzione	Pulire con un panno morbido leggermente umido (sapone neutro). Non utilizzare solventi.
Garanzia	Vedi certificato di garanzia fornito
Accessori inclusi	Gancio da cintura, batteria e caricabatterie (secondo versione)

Domande frequenti - CDM1141P Ferm

Come rimuovere la batteria dal trapano?

Tenere saldamente la macchina, premere il pulsante di sblocco della batteria (3) verso il basso e far scorrere la batteria (2) verso la parte posteriore della macchina.

Che tipo di batteria utilizzare?

Utilizzare esclusivamente batterie al litio-ion 20 V della piattaforma Ferm FI20V: modelli CDA1132P (2 Ah) o CDA1133P (4 Ah).

Quanto tempo ci vuole per caricare la batteria?

Circa 60 minuti per una batteria 2 Ah e 120 minuti per una batteria 4 Ah con il caricabatterie CDA1131P.

Come verificare lo stato di carica della batteria?

Premere brevemente il pulsante (4) della batteria. I tre indicatori mostrano il livello di carica: più spie sono accese, maggiore è la carica.

Come regolare la velocità di rotazione?

Utilizzare il commutatore di selezione della velocità (9): posizione 1 per velocità lenta (0-450 giri/min) e posizione 2 per velocità rapida (0-1700 giri/min). Non cambiare mai velocità mentre il motore è in funzione.

Come cambiare il senso di rotazione?

Impostare il commutatore di senso di rotazione (10) su « ← » per avvitare o forare, e su « → » per svitare. La posizione centrale blocca l'interruttore.

A cosa serve l'anello di regolazione della coppia?

Consente di preimpostare la coppia per avvitare le viti a una profondità costante. Ruotare l'anello (12): numeri bassi per viti piccole, numeri alti per viti grandi. La modalità foratura (posizione trapano) rilascia la coppia massima.

Cosa fare se la macchina si ferma improvvisamente?

La protezione elettronica contro i sovraccarichi è stata attivata. Attendere almeno 5 secondi per consentire il riarmo automatico prima di riutilizzare la macchina.

Come pulire e manutenere il trapano?

Prima di qualsiasi pulizia, rimuovere la batteria. Pulire il corpo con un panno morbido leggermente inumidito con acqua saponata. Non utilizzare solventi. Assicurarsi che le aperture di ventilazione non siano ostruite.

Come montare o cambiare una punta?

Rimuovere prima la batteria. Aprire il mandrino (7) ruotando il manicotto in senso orario, inserire la punta, poi stringere ruotando in senso antiorario. Verificare il centraggio azionando brevemente l'interruttore.

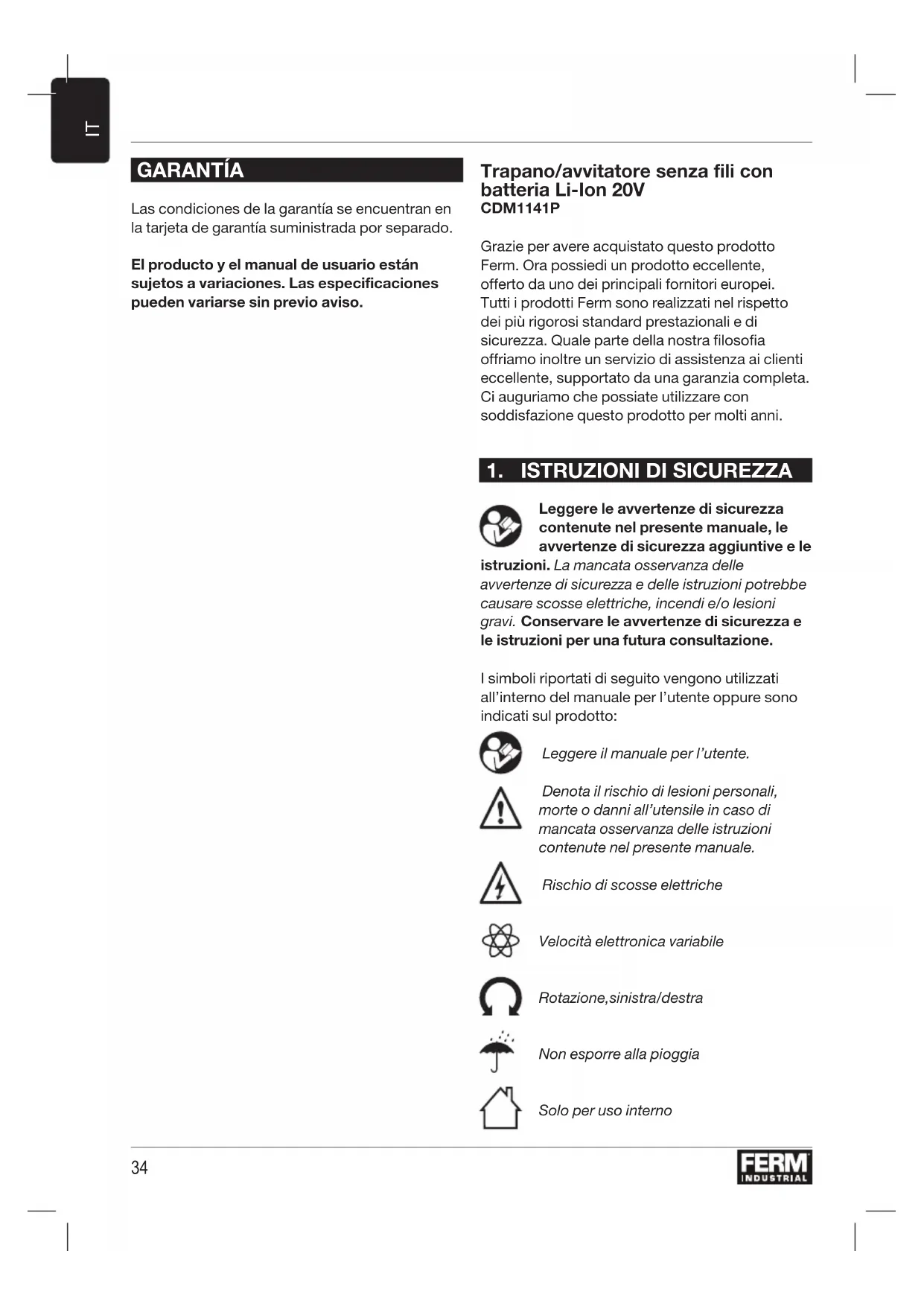

MANUALE UTENTE CDM1141P Ferm

Trapano/avvitatore senza fili con batteria Li-Ion 20V CDM1141P

Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le

istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di scosse elettriche

Velocità elettronica variabile

Rotazione, sinistra/destra

Non esporre alla pioggia

Solo per uso interno

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

Temperatura massima 40°C

Non gettare la batteria nel fuoco

Non gettare la batteria nell'acqua

Non smaltire il prodotto in contenitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Fusibile miniaturizzato a tempo ritardato

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggiuntive per trapani e avvitatori Avvertenze di sicurezza per l'esecuzione di fori

a) Quando si eseguono fori a percussione indossare dispositivi di protezione per l'udito. L'esposizione al rumore può provocare la perdita dell'udito.
b) Quando si eseguono operazioni in cui l'accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti, tenere l'elettroutensile dalle superfici di presa isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile e possono provocare la folgorazione dell'operatore.
c) Prima dell'uso sostenere l'elettroutensile in modo adeguato. Questo elettroutensile produce una coppia di uscita elevata e se non viene sorretto correttamente durante l'uso potrebbe provocare lesioni personali.

Istruzioni di sicurezza per l'uso di punte lunghe

a) Non azionare mai il trapano a una velocità superiore alla velocità massima nominale della punta. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare

liberamente senza toccare il pezzo da lavorare, con la possibilità di conseguenti lesioni personali.

b) Iniziare sempre a eseguire un foro a bassa velocità e con la punta a contatto con il pezzo da lavorare. A velocità superiori è probabile che la punta si pieghi se viene lasciata ruotare liberamente senza toccare il pezzo da lavorare, con la possibilità di conseguenti lesioni personali.
c) Applicare pressione solo in linea diretta con la punta (non esercitare una pressione eccessiva). Le punte potrebbero piegarsi e rompersi o provocare la perdita di controllo del trapano con la possibilità di conseguenti lesioni personali.

Avvertenze di sicurezza per la batteria

a) Non aprire la batteria. Pericolo di cortocircuito.
b) Proteggere la batteria dal calore, ad esempio dalla luce solare intensa, dal fuoco, dall'acqua e dall'umidità. Pericolo di esplosione.
c) In caso di danni e uso improprio della batteria, potrebbero essere emessi dei vapori. Ventilare l'area e rivolgersi a un medico in caso di malessere. I vapori possono irritare il sistema respiratorio.
d) Utilizzare la batteria solo in combinazione con il prodotto Ferm Industrial. Questo accorgimento protegge la batteria da un sovraccarico pericoloso.
e) La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da una forza applicata esternamente.

Si può verificare un cortocircuito interno e la batteria potrebbe bruciare, fumare, esplodere o surriscaldarsi.

Avvertenze di sicurezza per il caricabatterie

Uso previsto

Caricare solo pacchi batteria ricaricabili di tipo CDA1132P e CDA1133P con il caricabatterie.

Utilizzare esclusivamente le batterie seguenti della piattaforma di batterie Ferm Industrial FI20V. L'uso di batterie diverse potrebbe causare gravi lesioni personali o danni all'elettroutensile.

CDA1132P 20V, 2Ah Ioni di litio

CDA1133P 20V, 4Ah Ioni di litio

Il caricabatterie seguente può essere usato per caricare queste batterie.

CDA1131P Caricabatterie rapido

Le batterie della piattaforma di batterie Ferm Industrial FI20V sono intercambiabili con tutti gli elettroutensili con batterie della piattaforma Ferm Industrial FI20V.

Rischi residui

Anche quando l'elettroutensile viene usato rispettando le indicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Possono insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'elettroutensile viene usato per un periodo prolungato oppure se non è adeguatamente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione questo elettroutensile produce un campo elettromagnetico. In determinate circostanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persone con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzare questo elettroutensile.

Sostituzione del cavo di alimentazione

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, da un suo rappresentante addetto all'assistenza o da altre persone con qualifica similare al fine di evitare rischi per la sicurezza.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano senza fili è destinato all'inserimento e all'allentamento di viti oltre che alla perforazione di legno, metallo e plastica.

Dati tecnici

Macchina CDM1141P
Tensione 20V
Mandrino Attacco 1,5-13 mm
Velocità a vuoto
Posizione 1:	0-450 giri/min
Posizione 2:	0-1700 giri/min
Coppia max. 50 N.m.
Impostazioni coppia	23 + Modalità perforazione
Peso (senza batterie) 1,24 kg
Livello di pressione sonora L	92 dB(A), K=3dB(A)
Livello di potenza sonora L	103 dB(A), K=3dB(A)
Vibrazioni	2,93 m/s2K=1,5 m/s2

Caricabatterie	CDA1131P
Ingresso del caricabatterie 100-240VAC 50-60Hz, 50W
Uscita del caricabatterie	20V 2A
Tempo di ricarica batteria 2Ah	60 minuti
Tempo di ricarica batteria 4Ah	120 minuti
Batterie raccomandate	CDA1132P, CDA1133P
Peso	0,36 kg

Batteria	CDA1132P
Tipo di batteria	loni di litio
Tensione 20V
Capacità	2.0 Ah
Caricabatterie consigliato	CDA1131P
Peso	0,38 kg

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 62841; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

- L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.

- I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.

Descrizione

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3

Fig. A

1. Elettroutensile
2. Batteria
3. Pulsante di sblocco batteria
4. Indicatore di carica batteria
5. Caricabatterie
6. Indicatori a LED caricabatterie
7. Mandrino
8. Selettore di velocità
9. Selettore di direzione
10. Interruttore On/Off
11. Anello di regolazione coppia
12. Luce di lavoro
13. Gancio per cintura

3. UTILIZZO

Prima del primo utilizzo la batteria deve essere caricata.

Rimozione della batteria dall'elettroutensile Fig. B

• Tenere fermo l'elettroutensile (1) saldamente con una mano.
• Premere il pulsante di sblocco della batteria (3) situato nella parte posteriore della batteria (2) con l'altra mano.
• Mantenendo premuto il pulsante (3) fare scorrere indietro la batteria estraendola dall'elettroutensile, come illustrato nella Fig. B.

Inserimento della batteria nell'elettroutensile Fig. B

Assicurarsi che la batteria sia pulita esternamente prima di collegarla al caricabatterie o all'elettroutensile.

• Tenere fermo l'elettroutensile (1) saldamente con una mano.
• Inserire la batteria (2) nella base dell'elettroutensile, come illustrato nella Fig B.
• Spingere in avanti la batteria finché scatta in posizione con un clic.

Verifica dello stato di carica della batteria Fig. C

La batteria inclusa viene fornita in condizioni di carica parziale.

• Per verificare lo stato di carica della batteria, premere brevemente il pulsante (4) sulla batteria.
• La batteria presenta 3 spie che indicano il livello di carica: più spie sono accese più la batteria è carica.

Carica della batteria (con il caricabatterie) Fig. C

• Rimuovere la batteria (2) dall'elettroutensile.
• Capovolgere la batteria (2) e inserirla nel caricabatterie (5), come illustrato nella Fig. C.
• Spingere la batteria finché si incastra nell'apposito alloggiamento.
• Collegare la spina del caricabatterie a una presa elettrica e attendere un momento. Gli indicatore a LED sul caricabatterie (6) si illuminano e mostrano lo stato di carica della batteria.

Indicatori a LED (6)

Fig. C

Sul caricabatterie sono presenti 2 indicatori a LED (6) che mostrano lo stato del processo di carica:

Stato LEDrosso:	Stato LEDverde:	Stato caricabatterie
Spento Spento	Corrente assente
Acceso stabile	Spento	Modalità standby:-nessuna batteria inserita oppure-batteria inserita, ma il processo di carica è terminato più di due ore prima
Lampeggiante	Lampeggiante	Batteria difettosa
Acceso stabile	Lampeggiante	In carica
Acceso stabile	Acceso stabile	Carica terminata, batteria completamente carica
Lampeggiante	Spento	La batteria ha raggiunto una temperatura troppo elevata. Il processo di carica è stato sospeso. Il processo di carica riprenderà automaticamente appena la batteria si sarà raffreddata.

• Per caricare completamente la batteria possono essere necessari fino a 60 minuti.
• Una volta caricata la batteria, rimuovere la spina del caricabatterie dalla presa di corrente e rimuovere la batteria dal caricabatterie.
• La batteria può essere riposta o installata direttamente sull'elettroutensile.

Le celle agli ioni di litio possono essere conservate per un lungo periodo senza perdere molto della loro carica. Se si prevede che l'elettroutensile non verrà usato per molto tempo si consiglia di conservare le batterie cariche.

Inserimento e rimozione delle punte di trapano o di cacciavite

Fig. A

Rimuovere sempre la batteria prima di inserire un accessorio.

Il mandrino del trapano (7) è adatto per le punte per perforazione e per quelle per avvitamento con un attacco tondo o esagonale.

• Tenere fermo l'elettroutensile saldamente con una mano.
• Aprire il mandrino del trapano (7) ruotando il collare con l'altra mano in senso orario finché è aperto a sufficienza per inserire la punta.
• Inserire l'attacco della punta di trapano o della punta di cacciavite.
• Stringere nuovamente il mandrino del trapano ruotando il collare con forza in senso antiorario.
• Verificare che la punta sia ben centrata azionando brevemente l'interruttore On/Off dell'elettroutensile.

Regolazione della velocità

Fig. A

Non cambiare mai la velocità di rotazione mentre il motore è avviato, perché l'elettroutensile potrebbe danneggiarsi.

Non posizionare mai il selettore di velocità in mezzo tra le due posizioni, perché l'elettroutensile potrebbe danneggiarsi.

L'elettroutensile ha 2 velocità che possono essere regolando facendo scorrere avanti o indietro il selettore di velocità (9). Il numero sul selettore di velocità (9) mostra la posizione scelta.

• Posizione 1: Per perforazioni a velocità ridotta, esecuzione di fori di diametro grande o inserimento di viti. L'elettroutensile ha una potenza elevata a velocità ridotta
• Posizione 2: Per perforazioni a velocità elevata o esecuzione di fori di diametro piccolo

Regolazione della direzione di rotazione Fig. A

• Posizionare il selettore di direzione (10) su “←” per stringere le viti o per eseguire perforazioni.
• Posizionare il selettore di direzione (10) su “→” per rimuovere le viti.

Accensione e spegnimento dell'elettroutensile Fig. A

L'interruttore On/Off (11) serve per mettere in funzione l'elettroutensile e regolare la velocità di rotazione.

• Premendo l'interruttore On/Off (11) l'elettroutensile si avvia. L'intensità di pressione dell'interruttore determina la velocità di rotazione del trapano.
• Rilasciando l'interruttore On/Off (11) l'elettroutensile si arresta.
• Spostare il selettore di direzione (10) in posizione centrale per bloccare il movimento dell'interruttore On/Off. Con il selettore di direzione in tale posizione l'elettroutensile non può essere attivato.

Appoggiare l'elettroutensile solamente quando si è arrestato completamente. Non collocarlo su una superficie impolverata in quanto le particelle di polvere potrebbero entrare nel meccanismo.

Regolazione della coppia

Fig. A

L'elettroutensile ha impostazioni di coppia diversi e una modalità di perforazione speciale per stabilire la potenza trasmessa al mandrino.

Ruotando l'anello di regolazione della coppia (12), le viti possono essere inserite a una profondità prestabilita; ciò è ideale per i lavori ripetitivi. Quanto più alto è il numero tanto maggiore è la coppia trasmessa.

• Selezionare un'impostazione bassa per le viti piccole o per materiali teneri.
• Selezionare un'impostazione alta per le viti grandi, per materiali duri e per rimuovere delle viti.
• Per inserire delle viti scegliere preferibilmente la più bassa impostazione possibile. Se prima che la vite sia completamente serrata il motore slitta, selezionare un'impostazione più alta.
• Per eseguire perforazioni, ruotare l'anello di regolazione della coppia (12) sull'impostazione di trapano, girandolo completamente in senso antiorario.

Assicurarsi che il selettore di direzione (10) sia sempre impostato su “←” quando si eseguono perforazioni.

L'elettroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'elettroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere almeno 5 secondi per lasciare che la protezione contro il sovraccarico si resetti.

Luce di lavoro (13)

Fig. A

L'elettroutensile è dotato di una lampada per illuminare l'area di lavoro.

• Si accende automaticamente quando viene premuto l'interruttore On/Off.
• Si spegne automaticamente quando viene premuto l'interruttore On/Off.

Gancio per cintura (14)

Fig. A

L'utensile è dotato di un gancio per appenderlo alla cintura durante l'uso.

Posizionare sempre il selettore di direzione (10) in posizione centrale per evitare l'avvio accidentale dell'elettroutensile.

- Alla consegna il gancio per cintura (14) è montato sul lato sinistro dell'elettroutensile.

• Il gancio può essere rimosso togliendo la vite sul gancio e staccandolo.
• Se preferisce è possibile montarlo sul lato destro dell'elettroutensile.

Suggerimenti per l'utente

Quando si devono inserire delle viti nel legno, nel metallo e in altri materiali:

• Prima di utilizzare l'elettroutensile verificare se la punta di trapano o la punta di cacciavite sia inserita correttamente e centrata all'interno del mandrino.
• Le punte di cacciavite sono disponibili in svariate forme e dimensioni. Se non si è sicuri, provare sempre se la punta è adatta alla testa della vite senza gioco prima di utilizzare l'elettroutensile
• Accertarsi che l'elettroutensile non sia in funzione quando entra in contatto con la vite. Una punta in rotazione potrebbe scivolare, danneggiando il pezzo da lavorare.

Quando si deve perforare il legno, il metallo e altri materiali:

• Per i fori di piccolo diametro usare una velocità alta. Per i fori di diametro grande usare una velocità bassa.
• Per i materiali duri selezionare una velocità bassa, per i materiali teneri una velocità alta.
• Fissare opportunamente il pezzo da lavorare, preferibilmente utilizzando una morsa o un morsetto.
• Durante le perforazioni estrarre spesso la punta del trapano dal foro in modo che trucioli e polvere siano rimossi.

Quando si deve perforare il metallo:

• Usare una punta di trapano per metallo (HSS). Per ottenere i migliori risultati raffreddare la punta con olio.
• Le punte di trapano per metallo (HSS) possono essere usate anche per perforare la plastica.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.

Trådlös litiumjonborr 20V CDM1141P
