CDM1141P - Perceuse Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil
Marque	Ferm
Modèle	CDM1141P
Tension nominale	20 V
Capacité du mandrin	1,5 - 13 mm
Vitesse à vide (position 1)	0 - 450 tr/min
Vitesse à vide (position 2)	0 - 1700 tr/min
Couple maximal	50 N.m
Nombre de réglages de couple	21 + mode perçage
Poids (sans batterie)	1,24 kg
Niveau de pression sonore (LpA)	92 dB(A), K=3 dB(A)
Niveau de puissance sonore (LwA)	103 dB(A), K=3 dB(A)
Vibrations	2,93 m/s², K=1,5 m/s²
Type de batterie compatible	Lithium-Ion 20 V (CDA1132P 2 Ah, CDA1133P 4 Ah)
Chargeur recommandé	CDA1131P (entrée 100-240 V AC, 50/60 Hz, sortie 20 V, 2 A)
Temps de charge batterie 2 Ah	60 minutes
Temps de charge batterie 4 Ah	120 minutes
Utilisation prévue	Vissage/dévissage vis, perçage bois, métal, plastique
Double isolation	Oui (classe II)
Fonctions de sécurité	Protection contre les surcharges, verrouillage de l'interrupteur, variateur électronique de vitesse
Entretien	Nettoyer avec un chiffon doux légèrement humide (savon doux). Ne pas utiliser de solvants.
Garantie	Voir certificat de garantie fourni
Accessoires inclus	Crochet de ceinture, batterie et chargeur (selon version)

FOIRE AUX QUESTIONS - CDM1141P Ferm

Comment retirer la batterie de la perceuse ?

Tenez la machine fermement, poussez le bouton de déverrouillage de la batterie (3) vers le bas et faites glisser la batterie (2) vers l'arrière de la machine.

Quel type de batterie utiliser ?

Utilisez exclusivement des batteries Lithium-Ion 20 V de la plateforme Ferm FI20V : modèles CDA1132P (2 Ah) ou CDA1133P (4 Ah).

Combien de temps faut-il pour charger la batterie ?

Environ 60 minutes pour une batterie 2 Ah et 120 minutes pour une batterie 4 Ah avec le chargeur CDA1131P.

Comment vérifier l'état de charge de la batterie ?

Appuyez brièvement sur le bouton (4) de la batterie. Les trois voyants indiquent le niveau de charge : plus il y a de voyants allumés, plus la charge est élevée.

Comment régler la vitesse de rotation ?

Utilisez le commutateur de sélection de vitesse (9) : position 1 pour vitesse lente (0-450 tr/min) et position 2 pour vitesse rapide (0-1700 tr/min). Ne changez jamais de vitesse pendant que le moteur tourne.

Comment changer le sens de rotation ?

Réglez le commutateur de sens de rotation (10) sur « ← » pour visser ou percer, et sur « → » pour dévisser. La position centrale verrouille l'interrupteur.

À quoi sert la bague de réglage du couple ?

Elle permet de prérégler le couple pour enfoncer les vis à une profondeur constante. Tournez la bague (12) : les chiffres bas pour petites vis, chiffres élevés pour grandes vis. Le mode perçage (position foret) libère le couple maximal.

Que faire si la machine s'arrête brusquement ?

La protection électronique contre les surcharges a été activée. Attendez au moins 5 secondes pour permettre le réarmement automatique avant de réutiliser la machine.

Comment nettoyer et entretenir la perceuse ?

Avant tout nettoyage, retirez la batterie. Nettoyez le corps avec un chiffon doux légèrement humidifié à l'eau savonneuse. N'utilisez pas de solvants. Veillez à ce que les ouvertures d'aération ne soient pas obstruées.

Comment monter ou changer un foret ?

Retirez d'abord la batterie. Ouvrez le mandrin (7) en tournant le manchon dans le sens horaire, insérez le foret, puis resserrez en tournant dans le sens antihoraire. Vérifiez le centrage en actionnant brièvement l'interrupteur.

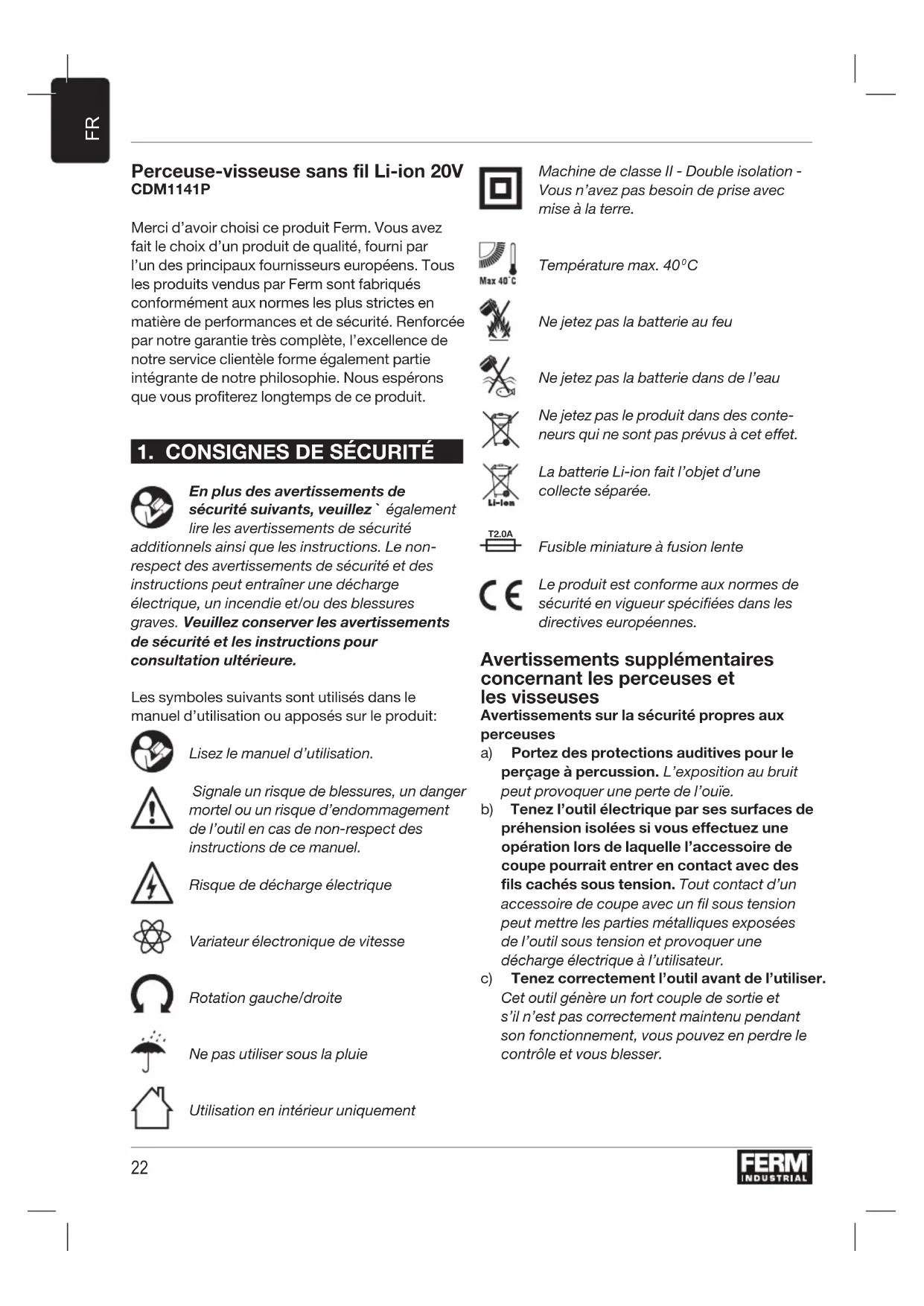

MODE D'EMPLOI CDM1141P Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1. CONSIGNES DE SÉCURITÉ

En plus des avertissements de sécurité suivants, veuillez ` également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique

Variateur électronique de vitesse

Rotation gauche/droite

Ne pas utiliser sous la pluie

Utilisation en intérieur uniquement

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

Température max. 40°C

Ne jetez pas la batterie au feu

Ne jetez pas la batterie dans de l'eau

Ne jetez pas le produit dans des conte-neurs qui ne sont pas prévus à cet effet.

La batterie Li-ion fait l'objet d'une collecte séparée.

Fusible miniature à fusion lente

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Avertissements supplémentaires concernant les perceuses et les visseuses

Avertissements sur la sécurité propres aux perceuses

a) Portez des protections auditives pour le perçage à percussion. L'exposition au bruit peut provoquer une perte de l'ouïe.
b) Tenez l'outil électrique par ses surfaces de préhension isolées si vous effectuez une opération lors de laquelle l'accessoire de coupe pourrait entrer en contact avec des fils cachés sous tension. Tout contact d'un accessoire de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et provoquer une décharge électrique à l'utilisateur.
c) Tenez correctement l'outil avant de l'utiliser. Cet outil génère un fort couple de sortie et s'il n'est pas correctement maintenu pendant son fonctionnement, vous pouvez en perdre le contrôle et vous blesser.

Consignes de sécurité pour utiliser des forets plus longs

a) Ne faites jamais fonctionner l'outil plus vite que la vitesse maximale nominale du foret. À de plus grandes vitesses, le foret a tendance à se courber s'il tourne dans le vide et cela peut engendrer des blessures.
b) Commencez toujours à percer à vitesse réduite alors que le foret est déjà en contact avec l'ouvrage. À de plus grandes vitesses, le foret a tendance à se courber s'il tourne dans le vide et cela peut engendrer des blessures.
c) N'exercez pas une trop forte pression et quoi qu'il en soit toujours en ligne directe avec le foret. Les forets peuvent se courber et se briser et/ou provoquer une perte de contrôle qui peut vous blesser.

Avertissements de sécurité concernant la batterie

a) N'ouvrez pas la batterie. Risque de court-circuit.
b) Protégez la batterie de la chaleur, les rayons directs du soleil continus et intensifs, le feu, l'eau et l'humidité. Risque d'explosion.
c) En cas de dommage ou de mauvaise utilisation, la batterie peut émettre des vapeurs. Aérez la zone et faites appel à un médecin en cas d'affection. Les vapeurs peuvent irriter le système respiratoire.
d) N'utilisez la batterie qu'avec votre produit Ferm industriel. Cette seule mesure permet de protéger la batterie des surcharges dangereuses.
e) La batterie peut être endommagée par des objets pointus comme des clous ou des embouts de tournevis ou si une force extérieure excessive lui est appliquée.

Un court-circuit interne est alors possible et la batterie peut alors s'enflammer, fumer, exploser ou surchauffer.

Avertissements de sécurité concernant le chargeur Utilisation prévue

Ne rechargez que des blocs-batteries rechargeables de type CDA1132P et CDA1133P avec le chargeur.

N'utilisez que les batteries suivantes de la plateforme de batterie industrielle Ferm FI20V.

L'utilisation de toute autre batterie pourrait provoquer de graves blessures ou endommager l'outil.

CDA1132P 20V, 2Ah Lithium-Ion

CDA1133P 20V, 4Ah Lithium-Ion

Le chargeur suivant peut être utilisé pour recharger ces batteries.

CDA1131P Chargeur rapide

Les batteries de la plateforme de batterie industrielle Ferm FI20V sont interchangeables pour tous les outils de la plateforme de batterie industrielle Ferm FI20V.

Risques résiduels

Même lorsque l'outil électrique est utilisé conformément aux instructions, il n'est pas possible d'éliminer tous les facteurs de risque résiduel. Les dangers suivants peuvent survenir en raison de la conception de l'outil électrique:

a) Problèmes de santé liés aux vibrations lorsque l'outil est utilisé sur une longue période ou n'est pas manipulé ou entretenu de manière adéquate.
b) Blessures et dommages matériels occasionnés par l'éjection soudaine d'accessoires cassés.

Avertissement! Lorsqu'il fonctionne, cet outil électrique génère un champ électromagnétique. Dans certaines circonstances, ce champ électromagnétique peut interférer avec des implants médicaux actifs ou non. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin et le fabricant de l'implant avant d'utiliser cet outil électrique.

Remplacement du cordon d'alimentation

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service après-vente ou une personne dûment qualifiée afin d'éviter tout danger.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Cette perceuse-visseuse sans fil est conçue pour le vissage/dévissage des vis, ainsi que pour le perçage dans le bois, le métal et le plastique.

Spécifications techniques

Machine CDM1141P
Tension 20V
Capacité du mandrin 1,5-13 mm
Vitesse à vide
Position 1:	0-450/min
Position 2:	0-1700/min
Couple maxi 50 N.m.
Réglages de couple 21 + Mode perçage
Poids (sans bloc-batterie) 1,24 kg
Niveau de pression sonore L	_pA 92 dB(A), K=3dB(A)
Niveau de puissance sonore L	_wA 103 dB(A), K=3dB(A)
Vibrations 2,93 m/s	^2K=1,5 m/s^2

Chargeur CDA1131P

Entrée chargeur	100-240VAC 50-60Hz, 50W
Sortie chargeur 20V 2A
Durée de charge batterie 2Ah 60 minutes
Durée de charge batterie 4Ah 120 minutes
Batteries recommandées CDA1132P, CDA1133P
Poids	0,36 kg

Batterie CDA1132P

Type de batterie Lithium-Ion
Tension 20V
Capacité	2.0 Ah
Chargeur recommandé	CDA1131P
Poids	0,38 kg

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN 62841. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour

les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les numéros dans le texte se rapportent aux schémas des pages 2-3.

Fig. A

1. Machine
2. Batterie
3. Bouton de déverrouillage de la batterie
4. Indicateur de charge de la batterie
5. Chargeur
6. Indicateurs à LED du chargeur
7. Mandrin
8. Commutateur de sélection de vitesse
9. Commutateur de sens de rotation
10. Interrupteur marche/arrêt
11. Bague de réglage du couple
12. Lampe de travail
13. Crochet pour ceinture

3. FONCTIONNEMENT

Vous devez charger la batterie avant la première utilisation.

Retrait de la batterie de la machine Fig. B

• Tenez la machine (1) fermement d'une main.
- Poussez le bouton de déverrouillage de la batterie (3) situé sur le côté arrière de la batterie (2) de l'autre main.
- Continuez de pousser le bouton (3) vers le bas et faites glisser la batterie vers l'arrière de la machine, comme illustré à la Fig. B.

Insertion de la batterie dans la machine Fig. B

Vérifiez que la surface extérieure de la batterie est propre et sèche avant de brancher le chargeur ou la machine.

• Tenez la machine (1) fermement d'une main.
- Insérez la batterie (2) dans la base de la machine, comme illustré à la Fig. B.
- Poussez la batterie vers l'avant jusqu'à ce qu'elle s'enclenche.

Contrôle de l'état de charge de la batterie Fig. C

La batterie est fournie partiellement chargée.

• Pour vérifier l'état de charge de la batterie, appuyez brièvement sur le bouton (4) de la batterie.
• 3 Voyants indiquent le niveau de charge de la batterie. Plus il y a de voyants allumés, plus la charge est importante.

Recharge de la batterie (avec le chargeur) Fig. C

• Retirez la batterie (2) de la machine.
- Retournez la batterie (2) et faites-la glisser dans le chargeur (5), comme illustré à la Fig. C.
- Enfoncez la batterie tout au fond du logement.
- Branchez la fiche du chargeur dans une prise électrique et patientez. Les indicateurs à LED sur le chargeur (6) s'allument et indiquent l'état du chargeur.

Indicateurs à LED (6)

Fig. C

Deux indicateurs à LED (6) indiquent l'état du processus de charge sur le chargeur:

État de l'indicateur à LED rouge:	État de l'indicateur à LED vert:	État du chargeur
Éteint Éteint A	Aucune alimentation
Allumé Éteint		Mode veille:- Aucune batterie n'est insérée ou- La batterie est insérée, mais la charge s'est achevée depuis plus de 2 heures
Clignotant Clignotant Batterie défectueuse

Allumé Clignotant Batterie en cours de charge
Allumé Allumé
Clignotant Éteint	Charge de la batterie terminée, batterie complètement chargée
	Batterie trop chaude, charge suspendue. La charge va démarrer automatiquement lorsque la batterie aura refroidi.

• Il faut compter jusqu'à 60 minutes pour recharger complètement la batterie.
• Lorsque la batterie est entièrement chargée, débranchez le chargeur de la prise secteur et retirez la batterie du chargeur.
• La batterie peut être entreposée ou directement installée sur la machine.

Les batteries au Lithium-ion peuvent être entreposées longtemps sans perdre de leur charge. Quand la machine n'est pas utilisée pendant une période prolongée, il est préférable d'entreposer la batterie rechargée.

Montage et démontage des forets ou des embouts de vissage

Fig. A

Retirez toujours la batterie avant de monter un accessoire.

Le mandrin (7) convient pour les forets et les embouts de vissage à arbre cylindrique ou hexagonal.

• Tenez la machine fermement d'une main.
- Ouvrez le mandrin (7) en tournant le manchon de l'autre main dans le sens horaire, jusqu'à ce que le mandrin soit suffisamment ouvert pour y glisser l'embout.
- Insérez l'arbre du foret ou l'embout de vissage.
- Resserrez fermement le mandrin en tournant le manchon dans le sens antihoraire.
- Vérifiez que l'embout est bien centré en activant brièvement l'interrupteur marche/arrêt de la machine.

Réglage des vitesses

Fig. A

Ne changez jamais de vitesse pendant que le moteur tourne, cela risque d'endommager la machine.

Ne placez jamais l'interrupteur entre les deux positions, cela risque d'endommager la machine.

La machine dispose de deux vitesses de perçage réglables en faisant glisser le commutateur de vitesse (9) vers l'avant ou vers l'arrière. Le numéro sur le commutateur de vitesse (9) indique la position choisie.

• Position 1: pour un perçage au ralenti, de grand diamètre, ou pour le vissage.
  La machine est très puissante à faible vitesse.
• Position 2: pour un perçage rapide ou de petit diamètre

Changement du sens de rotation

Fig. A

• Réglez le commutateur de sens de rotation (10) sur la position “←” pour le vissage ou le perçage.
• Réglez le commutateur de sens de rotation (10) sur la position “→” pour le dévissage.

Mise en marche et arrêt de la machine

Fig. A

L'interrupteur marche/arrêt (11) permet d'activer la machine et de régler la vitesse de rotation.

• Appuyez sur l'interrupteur marche/arrêt (11) pour activer la machine ; plus vous poussez le commutateur, plus rapide sera la rotation du foret.
• Relâchez l'interrupteur marche/arrêt (11) pour arrêter la machine.
• Déplacez l'inverseur de sens de rotation (10) sur la position du milieu pour verrouiller le mouvement de l'interrupteur marche/arrêt. Dans cette position, il ne peut pas être activé.

Ne posez la machine qu'une fois qu'elle est complètement arrêtée. Ne posez pas la machine sur une surface poussiéreuse. Les particules de poussière peuvent pénétrer profondément à l'intérieur de la machine.

Réglage du couple

Fig. A

La machine possède réglages de couple différents et un mode de perçage spécial, pour définir la puissance transmise au mandrin. Tournez la bague de réglage du couple (12) afin d'enfoncer les vis à une profondeur prédéterminée ; cette fonctionnalité est idéale pour les opérations répétitives. Plus le nombre est élevé, plus le couple transmis est important.

• Sélectionnez un réglage bas pour les petites vis ou les matériaux de travail souples.
• Sélectionnez un réglage élevé pour les grandes vis et les matériaux de travail durs, ainsi que pour la dépose des vis.
• Choisissez de préférence le couple le plus bas possible pour le vissage. Sélectionnez un réglage plus élevé si le moteur patine avant que la vis ne soit serrée à fond.
• Pour le perçage, tournez la bague de réglage du couple (12) à fond dans le sens antihoraire, sur la position de perçage.

Lors de travaux de perçage, veillez toujours à ce que le commutateur de sens de rotation (10) soit placé sur «←».

La machine est dotée d'une fonction électronique de protection contre les surcharges. Lorsque la machine est en surcharge, elle s'arrête automatiquement. Lorsque cela se produit, veuillez attendre au moins 5 secondes la fin du réarmement de la protection anti-surcharge.

Lampe de travail (13)

Fig. A

La machine est équipée d'une lampe qui éclaire la zone de travail.

• Elle s'allume automatiquement lorsque vous appuyez sur l'interrupteur marche/arrêt.
• Elle s'éteint automatiquement lorsque vous relâchez l'interrupteur marche/arrêt.

Crochet pour ceinture (14)

Fig. A

La machine est équipée d'un crochet prévu pour accrocher la machine à votre ceinture pendant l'utilisation.

Mettez toujours le commutateur de sens de rotation (10) en position centrale pour éviter tout démarrage accidentel de la machine.

• La machine est fournie avec le crochet pour ceinture (14) monté sur le côté gauche.
• Pour le retirer, dévissez la vis située sur le crochet.
• Il peut être monté sur le côté droit de la machine si cela vous convient mieux.

Conseils

Lorsque vous vissez dans du bois, du métal et d'autres matériaux:

• Avant d'utiliser l'appareil, vérifiez que le foret ou l'embout de vissage est correctement monté et centré à l'intérieur du mandrin.
• Les embouts de vissage existent en plusieurs formes et dimensions. Si vous n'êtes pas sûr de votre choix, vérifiez toujours que l'embout s'insère dans la tête de vis sans aucun jeu avant d'utiliser la machine.
• Assurez-vous que la machine ne tourne pas quand elle entre en contact avec la vis. Si l'embout tourne, il peut glisser. Cela risque d'endommager la pièce à ouvrer.

Lorsque vous percez du bois, du métal et d'autres matériaux:

• Utilisez une vitesse de rotation élevée avec les forets de petit diamètre. Utilisez une vitesse de rotation faible avec les forets de grand diamètre.
• Pour les matériaux durs, choisissez une vitesse de rotation faible, et pour les matériaux souples, choisissez une vitesse de rotation élevée.
• Fixez la pièce à ouvrer correctement, de préférence à l'aide d'un collier ou d'un étau.
• Pendant le perçage, sortez le foret du trou fréquemment afin d'évacuer les copeaux ou la poussière.

Lors du perçage dans le métal:

• Utilisez un foret métal (HSS). Pour obtenir de meilleurs résultats, rafraîchissez l'embout avec de l'huile.
• Les forets métal (HSS) peuvent également être utilisés pour percer le plastique.

4. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et retirez la batterie de la machine.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.

Ajuste de par de apriete

Fig. A
