Producttype	Draadloze boor- en schroefmachine
Merk	Ferm
Model	CDM1141P
Nominale spanning	20 V
Boorkopcapaciteit	1,5 - 13 mm
Onbelaste snelheid (stand 1)	0 - 450 t/min
Onbelaste snelheid (stand 2)	0 - 1700 t/min
Maximaal koppel	50 N.m
Aantal koppelinstellingen	21 + boormodus
Gewicht (zonder accu)	1,24 kg
Geluidsdrukniveau (LpA)	92 dB(A), K=3 dB(A)
Geluidsvermogensniveau (LwA)	103 dB(A), K=3 dB(A)
Trillingen	2,93 m/s², K=1,5 m/s²
Compatibel accutype	Lithium-Ion 20 V (CDA1132P 2 Ah, CDA1133P 4 Ah)
Aanbevolen lader	CDA1131P (ingang 100-240 V AC, 50/60 Hz, uitgang 20 V, 2 A)
Laadtijd accu 2 Ah	60 minuten
Laadtijd accu 4 Ah	120 minuten
Beoogd gebruik	Schroeven/losschroeven, boren in hout, metaal, kunststof
Dubbele isolatie	Ja (klasse II)
Veiligheidsfuncties	Overbelastingsbeveiliging, schakelaarvergrendeling, elektronische snelheidsregeling
Onderhoud	Reinigen met een zachte, licht vochtige doek (milde zeep). Gebruik geen oplosmiddelen.
Garantie	Zie meegeleverd garantiecertificaat
Inbegrepen accessoires	Riemhaak, accu en lader (afhankelijk van versie)

Veelgestelde vragen - CDM1141P Ferm

Hoe verwijder ik de accu van de boor?

Houd de machine stevig vast, duw de ontgrendelknop van de accu (3) naar beneden en schuif de accu (2) naar achteren van de machine.

Welk type accu moet ik gebruiken?

Gebruik uitsluitend Lithium-Ion 20 V accu's van het Ferm FI20V platform: modellen CDA1132P (2 Ah) of CDA1133P (4 Ah).

Hoe lang duurt het om de accu op te laden?

Ongeveer 60 minuten voor een 2 Ah accu en 120 minuten voor een 4 Ah accu met de CDA1131P lader.

Hoe controleer ik de laadstatus van de accu?

Druk kort op de knop (4) van de accu. De drie LED's geven het laadniveau aan: hoe meer LED's branden, hoe hoger de lading.

Hoe stel ik de rotatiesnelheid in?

Gebruik de snelheidskeuzeschakelaar (9): stand 1 voor lage snelheid (0-450 t/min) en stand 2 voor hoge snelheid (0-1700 t/min). Schakel nooit van snelheid terwijl de motor draait.

Hoe verander ik de draairichting?

Zet de draairichtingschakelaar (10) op '←' voor schroeven of boren, en op '→' voor losschroeven. De middenstand vergrendelt de schakelaar.

Waar dient de koppelinstelring voor?

Hiermee stelt u het koppel vooraf in om schroeven op een constante diepte in te draaien. Draai aan de ring (12): lage cijfers voor kleine schroeven, hoge cijfers voor grote schroeven. De boormodus (boorsymbool) geeft het maximale koppel vrij.

Wat moet ik doen als de machine plotseling stopt?

De elektronische overbelastingsbeveiliging is geactiveerd. Wacht minimaal 5 seconden voor automatische reset voordat u de machine opnieuw gebruikt.

Hoe reinig en onderhoud ik de boor?

Verwijder vóór reiniging de accu. Reinig de behuizing met een zachte, licht vochtige doek met zeepwater. Gebruik geen oplosmiddelen. Zorg dat de ventilatieopeningen niet geblokkeerd zijn.

Hoe monteer of vervang ik een boor?

Verwijder eerst de accu. Open de boorkop (7) door de huls met de klok mee te draaien, plaats de boor en draai vervolgens tegen de klok in vast. Controleer de centrering door de schakelaar kort in te drukken.

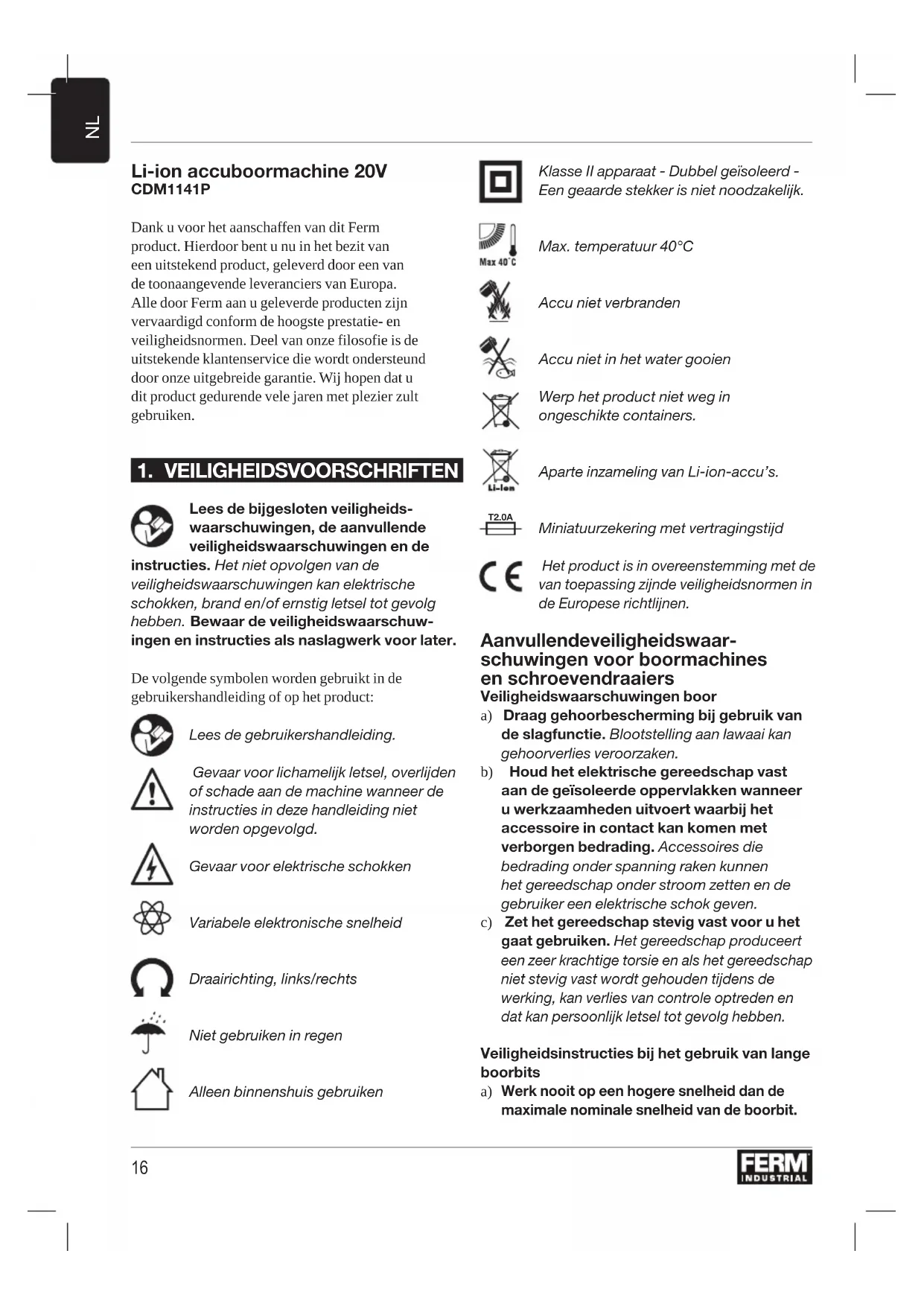

GEBRUIKSAANWIJZING CDM1141P Ferm

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheids-waarschuwingen, de aanvullende veiligheidswaarschuwingen en de

instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Max. temperatuur 40°C

Accu niet verbranden

Accu niet in het water gooien

Werp het product niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Miniatuurzekering met vertragingstijd

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullendeveiligheidswaarschuwingen voor boormachines en schroevendraaiers

Veiligheidswaarschuwingen boor

a) Draag gehoorbescherming bij gebruik van de slagfunctie. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
b) Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken wanneer u werkzaamheden uitvoert waarbij het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken kunnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.
c) Zet het gereedschap stevig vast voor u het gaat gebruiken. Het gereedschap produceert een zeer krachtige torsie en als het gereedschap niet stevig vast wordt gehouden tijdens de werking, kan verlies van controle optreden en dat kan persoonlijk letsel tot gevolg hebben.

Veiligheidsinstructies bij het gebruik van lange boorbits

a) Werk nooit op een hogere snelheid dan de maximale nominale snelheid van de boorbit.

Bij hogere snelheden zal het bit doorbuigen als draaien zonder contact met het werkstuk mogelijk is, wat persoonlijk letsel tot gevolg zal hebben.

b) Begin altijd te boren op een lage snelheid en met de tip van de tip in contact met het werkstuk. Bij hogere snelheden zal het bit doorbuigen als draaien zonder contact met het werkstuk mogelijk is, wat persoonlijk letsel tot gevolg zal hebben.
c) Oefen uitsluitend druk uit in een directe lijn met de bit en oefen niet al te veel druk uit. Bits kunnen doorbuigen wat breuk of verlies van controle veroorzaakt, wat persoonlijk letsel tot gevolg zal hebben.

Veiligheidswaarschuwingen voor de accu

a) Open de accu niet. Gevaar voor kortsluiting.
b) Bescherm de accu tegen hitte, bijv. continu intens zonlicht, vuur, water en vocht. Gevaar voor ontploffing.
c) In geval van beschadiging en verkeerd gebruik van de accu, kunnen er dampen vrijkomen. Ventileer de omgeving en zoek medische hulp in geval van klachten. De dampen kunnen tot irritatie van de luchtwegen leiden.
d) Gebruik de accu alleen in combinatie met uw industriële Ferm product. Deze maatregel beschermt de accu tegen gevaarlijke overbelasting.
e) De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door geweld van buitenaf. Er kan interne kortsluiting optreden en de accu kan gaan branden, roken, exploderen of oververhit raken.

Veiligheidswaarschuwingen voor de acculader

Bedoeld gebruik

Gebruik de acculader uitsluitend voor het opladen van CDA1132P en CDA1133P accupacks.

Gebruik uitsluitend de volgende accu's van het 'Ferm Industrial FI20V' accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CDA1132P 20V, 2Ah Lithium-ion

CDA1133P 20V, 4Ah Lithium-ion

De volgende lader kan worden gebruikt voor het opladen van deze accu's.

CDA1131P Snellader

De accu's van het 'Ferm Industrial FI20V' accu-platform kunnen worden gewisseld tussen alle gereedschappen van het 'Ferm Industrial FI20V' accu-platform.

Overblijvende risico's

Zelfs wanneer de powertool op de voorschreven wijze wordt gebruikt, is het niet mogelijk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreden in verband met de constructie en het ontwerp van de powertool:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zij deze powertool gaan gebruiken.

Vervanging van het netsnoer

Als het voedingssnoer beschadigd is, moet het door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde personen worden vervangen ter vermijding van risico's.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren in hout, metaal en plastic.

Technische specificaties

Machine CDM1141P
Spanning 20V
Capaciteit boorkop 1,5-13 mm
Onbelast toerental
Stand 1:	0-450/min
Stand 2:	0-1700/min
Max. koppel 50 Nm
Koppelinstellingen 21 + boormodus
Gewicht (zonder accupack) 1,24 kg
Geluidsdrukniveau L	_pA 92 dB(A), K=3dB(A)
Geluidsvermogensniveau L	_wA 103 dB(A), K=3dB(A)
Trilling 2,93 m/s	^2K=1,5 m/s^2

Acculader CDA1131P

Voedingsspanning lader	100-240VAC 50-60Hz, 50W
Uitgangsspanning lader 20V 2A
Oplaadtijd 2Ah 60 minuten
Oplaadtijd 4Ah accu 120 minuten
Aanbevolen accu's	CDA1132P, CDA1133P
Gewicht	0,36 kg

Accu	CDA1132P
Type accu	Lithium-ion
Spanning	20V
Capaciteit	2,0 Ah
Aanbevolen acculader	CDA1131P
Gewicht	0,38 kg

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen naar de diagrammen op pagina 2 - 3

Afb. A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Indicatie acculading
5. Acculader
6. Led-controlelampjes acculader
7. Boorkop
8. Keuzeschakelaar overbrenging
9. Richtingsschakelaar
10. Schakelaar Aan / Uit
11. Instelring koppel
12. Werklamp
13. Riemclip

3. BEDIENING

De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt.

De accu van de machine verwijderen Afb. B

• Houd de machine (1) stevig vast met één hand
- Duw de ontgrendelknop van de accu (3) die zich op de achterkant van de accu (2) bevindt, naar beneden met de andere hand.
- Houd deze knop (3) naar beneden gedrukt en schuif de accu naar achteren uit de machine, zoals is weergegeven in Afb. B.

De accu in de machine plaatsen Afb. B

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Houd de machine (1) stevig vast met één hand
- Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Afb. B.
- Duw de accu verder naar voren tot deze vastklikt.

De laadstatus van de accu controleren

Afb. C

De bijgeleverde accu is bij oplevering deels opgeladen.

• Druk kort op de knop (4) op de accu om de laadstatus van de accu te controleren.
• Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu ontladen.

De accu laden (met de acculader)

Afb. C

• Haal de accu (2) uit de machine
- Draai de accu (2) ondersteboven en schuif deze op de acculader (5), zoals is weergegeven in Afb. D.
- Duw op de accu tot deze volledig in de sleuf zit.
- Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (6) gaan branden en tonen de status van de lader.

Led-lampjes (6)

Afb. C

De acculader heeft 2 led-controlelampjes (6) die de status van het laadproces aangeven:

Status rode led:	Status groene led:	Status van acculader
Uit Uit Geen	stroom
Aan Uit		Stand-bymodus:-Geen accu geplaatst, of-Accu is geplaatst, maar opladen is meer dan 2 uur geleden beëindigd
Knipperend	Knipperend	Defecte accu
Aan Knipperend	Bezig met	opladen van accu
Aan Aan		Opladen van de accu is beëindigd, de accu is volledig opgeladen
Knipperend	Uit	Accu is te heet, laadproces is in de wachtstand. Het opladen start automatisch wanneer de accu is afgekoeld.

• Het kan tot 60 minuten duren voordat de accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het

stopcontact en haal de accu uit de acculader.

- U kunt de accu opslaan of direct op de machine zetten.

Lithium-ion-accu's kunnen gedurende een lange tijd worden opgeslagen zonder veel van hun lading te verliezen. Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boren en schroefbits monteren en verwijderen Afb. A

Verwijder altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel ronde als zeskantige assen.

• Houd de machine stevig vast met één hand
• Open de boorkop (7) door de huls van de boorkop met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.
• Plaats de as van het boortje/de schroefbit erin
• Draai de boorkop weer vast door de huls van de boorkop stevig linksom te draaien.
• Controleer of het boortje/de schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen.

De overbrenging instellen

Afb. A

Schakel nooit naar een andere overbrenging terwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit tussen de twee standen in. Dit is schadelijk voor de machine

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (9) naar voren of naar achteren te schuiven. Het nummer op de overbrengingsschakelaar (9) geeft de gekozen stand aan.

- Stand 1: Voor langzaam boren, een grote boordiameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.

- Stand 2: Voor snel boren of een kleine boordiameter

De draairichting instellen

Afb. A

• Stel de draairichtingsschakelaar (10) in op de stand “←” om schroeven aan te draaien of de machine te gebruiken voor boren.
• Stel de draairichtingsschakelaar (10) in op de stand “→” voor het verwijderen van schroeven

De machine in- en uitschakelen

Afb. A

De schakelaar Aan / Uit (11) wordt gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (11) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (11) los te laten.
• Zet de draairichtingsschakelaar (10) in de middelste stand om de schakelaar Aan / Uit te vergrendelen. In deze stand kunt u de machine niet inschakelen.

Leg de machine pas neer wanneer deze volledig stilstaat. Leg de machine niet op een stoffige ondergrond. Stofdeeltjes kunnen in het mechanisme terecht komen.

Het koppel instellen

Afb. A

De machine beschikt over verschillende koppel-instellingen en een speciale boormodus, waarin het totaalvermogen op de boorkop wordt overgebracht.

U kunt door de instelring voor het koppel (12) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel wordt overgebracht.

• Kies een lage instelling voor kleine schroeven of zacht werkmateriaal.
• Kies een hoge instelling voor grote schroeven, hard werkmateriaal en voor het verwijderen van schroeven.
• Kies bij voorkeur een zo laag mogelijke stand om schroeven in te draaien. Kies een hogere

instelling als de motor slipt voordat de schroef volledig is vastgedraaid.

- Zet voor boren de instelring voor het koppel (12) op de instelling voor boren, door de ring volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (10) bij boren altijd op ← staat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie tegen overbelasting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan ten minste 5 seconden, zodat de beveiliging tegen overbelasting zich opnieuw kan instellen.

Werklamp (13)

Afb. A

De machine is voorzien van een werklamp voor verlichting van de werklocatie.

• Deze wordt automatisch ingeschakeld als u de schakelaar Aan / Uit indrukt.
• Deze wordt automatisch uitgeschakeld als u de schakelaar Aan / Uit weer loslaat.

Riemclip (14)

Afb. A

De machine is voorzien van een riemclip waarmee u de machine aan uw riem kunt ophangen tijdens gebruik.

Zet de draairichtingsschakelaar (10) altijd in de middelste stand om onbedoeld inschakelen van de machine te voorkomen.

• Bij levering zit de riemclip (14) aan de linkerkant van de machine.
• U kunt deze eenvoudig verwijderen door de schroef in de clip los te draaien en weg te nemen.
• Als u wilt, kunt u de clip aan de rechterkant van de machine monteren.

Tips voor de gebruiker

Wanneer u schroeven in hout, metaal en ander materiaal draait:

- Controleer vóór u het apparaat gebruikt of het boortje of de schroefbit correct en in het midden van de boorkop is gemonteerd.

• Er zijn schroefbits verkrijgbaar in verschillende vormen en afmetingen. Probeer bij twijfel altijd of het schroefbit zonder speling op de schroefkop past voordat u de machine gaat gebruiken.
• Zorg ervoor dat de machine niet draait wanneer deze contact maakt met de schroef. Een draaiende schroefbit kan doorschieten. Hierdoor kan het werkstuk beschadigen.

Wanneer u in hout, metaal en ander materiaal boort:

• Voor boortjes met een kleine diameter is het beter om een hoge boorsnelheid te gebruiken. Voor boortjes met een grote diameter is het beter om een lage boorsnelheid te gebruiken.
• Kies voor hard materiaal een lage boorsnelheid en voor zacht materiaal een hoge boorsnelheid.
• Zet het werkstuk naar behoren vast, bij voorkeur met behulp van een klem of bankschroef.
• Haal tijdens het boren de boor regelmatig uit het gat om slijpsel of boorstof te verwijderen.

Wanneer u in metaal boort:

• Gebruik een metaalboor (HSS). Koel het boortje met olie voor het beste resultaat.
• U kunt metaalboren (HSS) tevens gebruiken om in plastic te boren.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.

Perceuse-visseuse sans fil Li-ion 20V CDM1141P

Separat aflevering af Li-ion batteri.

Tidsforskudt miniature sikringsindsats
