Produkttype	Trådløs slagskrutrekker
Merke	PowerPlus
Modell	POWXB10070
Strømforsyning	Li-ion-batteri 20 V DC
Batteritype	Li-ion, 2 batterier inkludert
Chuck	Nøkkelfri, 13 mm
Tomgangshastighet	0-400 o/min (lav hastighet) / 0-1300 o/min (høy hastighet)
Slaghastighet	0-6000 / 0-19500 slag/min
Maksimalt dreiemoment	30 Nm
Dreiemomentinnstilling	22 posisjoner + 1 (boring) + 1 (slag)
Antall hastigheter	2 (mekanisk)
Rotasjonsretning	Venstre/Høyre, velger
Driftsmodi	Skruing, boring, slag
Belysning	Fremre LED-lampe
Belteskjede	Ja, inkludert
Inkluderte tilbehør	2 batterier, lader, bits, bor, meisler, plugger, koffert
Vekt	Omtrent 1,5 kg (med batteri)
Lydtrykknivå	71 dB(A)
Lydeffektnivå	82 dB(A)
Vibrasjoner	Maks. 3,6 m/s² (K=1,5 m/s²)
Garanti	36 måneder
Vedlikehold og rengjøring	Rengjør ventilasjonssporene, bruk en fuktig klut, ingen løsemidler
Sikkerhetsinstruksjoner	Les håndboken, bruk personlig verneutstyr, unngå vann og fuktighet
Reservedeler og reparerbarhet	Reparasjon av autorisert service, originale deler

Ofte stilte spørsmål - POWXB10070 PowerPlus

Hvordan lade batteriet?

Koble laderen til en stikkontakt (fast grønn = klar). Sett inn batteriet (fast rød = lader, fast grønn = ladet). Lad kun innendørs mellom 4°C og 40°C. La avkjøle før lading hvis varm.

Hvordan sette inn og ta ut et bor?

Drei ringen på den nøkkelfrie chucken mot klokken for å åpne. Sett inn boret, drei deretter med klokken for å stramme godt.

Hvordan stille inn dreiemoment?

Drei dreiemomentinnstillingsringen til ønsket nummer (1=lav, 22=høy). Bruk bore- eller slagposisjon for hull. Merk: dreiemomentinnstillingen er kun aktiv i skrumodus.

Hvordan bruke slagmodus?

Drei modusvelgeren til hammer-symbolet. Bruk bor av god kvalitet for betong. Hold verktøyet godt fast for å aktivere slaget. Bruk det kun til stein eller betong.

Hvordan skifte hastighet?

Bruk hastighetsvelgeren på toppen av verktøyet. Posisjon 1 (LO) for høyt dreiemoment, posisjon 2 (HI) for høy hastighet. Bytt aldri hastighet mens verktøyet går.

Hvorfor lyser ikke LED-lampen?

Trykk lett på avtrekkerbryteren før du starter motoren. Lampen lyser opp arbeidsområdet. Sjekk at batteriet er ladet.

Hvordan vedlikeholde skrutrekkeren?

Rengjør ventilasjonssporene med en myk klut. Bruk en fuktig såpeklut for gjenstridig smuss. Bruk aldri løsemidler (bensin, alkohol). Hold bevegelige deler rene.

Hvilket tilbehør er inkludert?

Skrutrekkeren leveres med 2 Li-ion-batterier, en lader, en belteskjede, et sett med bor (tre, metall, betong), skrutrekkerbits (Philips, Pozidriv, Torx, flate), en magnetisk bitholder, plugger og en oppbevaringskoffert.

Hva er lade- og brukstid?

Full lading tar omtrent 1 time. Batteritiden avhenger av bruken (dreiemoment, hastighet). For å maksimere batteriets levetid, lad det regelmessig og oppbevar det med 40 % lading på et kjølig sted (5-20°C).

Hva gjør jeg hvis batteriet ikke passer i laderen?

Sjekk at batteriet er riktig modell for laderen. Hvis det ikke settes inn riktig, ikke tving. Kontakt kundeservice.

BRUKSANVISNING POWXB10070 PowerPlus

1 BRUKSOMRADE 3
2 BESKRIVELSE (FIG. A) 3
3 PAKKENS INNHOld 3
4 SYMBOLFORKLARING 4
5 GENERELLE SIKKERHETSADVVARSLER 4
5.1 Arbeidsplassen 4
5.2 Elektrisk sikkerhet 4
5.3 Personsikkerhet.. 5
5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy... 5
5.5 Bruk og vedlikehold av verktoy med batteri 6
5.6 Service 6

6YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR BORMASKINER 6

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

7.1 Batterier
7.2 Ladere. 7
8 FUNKSJONER 7
8.1 Li-ion batteri (5) 7
8.2 Nokkelfri borpatron (1) 8
8.3 Momentjusteringsring (2) 8
8.4 Forover/revers-velger (venstre/hoyre rotasjonsvelger) (6) 8
8.5 Variabel hastighet 8
8.6 Hastighetsvelger (3) 8
8.7 Led-lampe (7) 8
9 BRUK. 8
9.1 Lade batteripakken 8
9.1.1 Ladeindikasjoner (Fig. 1) 8
9.2 Batterikapasitetsindikator (Fig. 1a). 9
9.3 Sette i og fjerne batteriet (Fig. 2)
9.4 Installere og fjerne en skrutrekker erler et bor (Fig. 3)

POWXB10070 NO

9.5 Paaav-bryteren (4) 9
9.5.1 Bryterlås (Fig. 4)
9.5.2 Rotasjonsretning: (Fig. 5) 10
9.5.2.1 Rotasjon med klokken: 10
9.5.2.2 Rotasjon mot klokken: 10
9.5.3 Variabel hastighet 10
9.6 Justering av dreiemoment 10
9.7 Funksjonsvelger 10
9.8 To-trinns hastighetsvelger (Fig. 6). 10
9.9 LED-lys (Fig. 7) 11
10 BORE 11
10.1 Boring 11
10.2 Boring i tre 11
10.3 Boring i metall. 11
10.4 Skruing av skruer 11
10.5 Slagfunksjon 12
11 RENGJØRING OG VEDLIKEHOLD 12
11.1 Rengjaring 12
11.2 Vedlikehold 12
12 TEKNISKE DATA 12
13 STOY 12
14 GARANTI. 12
15 MILJ0 13
16 SAMSVARSERKLÄERING 14

SLAGBORMASKIN 20 V POWXB10070

1 BRUKSOMRADE

Apparatet skal brukes til skruing ellr boring i tre, metall, kunststoff ellr mur. Egner seg icke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du leseijke brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas iBruk. Hvis maskinen leveres videre til en tredjeperson ma øgsa bruksanvisningen folge med.

2 BESKRIVELSE (FIG. A)

1. Nøkkelfri borpatron

2. LED arbeidslys

3. Momentjustering

4. Utløserknapp for batteripakke

5. To-trinns hastighetsvelger

6. Batterikapasitetsindikator

7. PAA/V-bryter

8. Knapp for batterikapasitetsindikator

9. Batteripakke

10. Beltek lips

11. Forover/revers-velger

12. Funksjonsvelger

3 PAKKENS INNHOLD

Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pâ pakkematerialine sâ lenge som mulig, helst til slutten av garantiperioden.

Deretter má du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn på ikke leke med plastposer! Kvelningsfare!

1stk.Slagbormaskin

2stk. Batteripakke

1 stk Beltek lips

1stk.Lader

1 stk. Instruksjonshandbok

Beskrivelse	Størelse	Antall	Materiale	Overflate-farge
Bor	2/2.5/3/4/5/6 mm	6	HSS	Sort
Betongbor	3/4/5/6/7/8 mm	6	HSS	Sort
Trebor	2/3/4/5/6/8 mm	6	HSS	Sort
Flat trebor	14 mm / 22 mm	2	45# karbonstål	Sølvtarget
Magnetisk bitsholder	60 mm	1	50# karbonstål	Sølvtarget
Forsenkingsbor		1	45# karbonstål	Sølvtarget
Flat/sekskantet bits	25 mm	10	CRV	Sølvtarget
Philips-bits	25 mm	10	CRV	Sølvtarget
Pozidriv-bits	25 mm	10	CRV	Sølvtarget
Torx-bits	25 mm	10	CRV	Sølvtarget
Skruer	Pozi-hode (stjerne) - 4x25 mm	25	Rustfritt stål 304	Sølvtarget

POWXB10070 NO

Skruer	Pozi-hode (stjerne) - 4x30 mm	25	Rustfritt stål 304	Sølvtarget
Skruer	Pozi-hode (stjerne) - 5x40 mm	25	Rustfritt stål 304	Sølvtarget
Skruer	Pozi-hode (stjerne) - 5x50 mm	25	Rustfritt stål 304	Sølvtarget
Plugger	6 mm	100	PE	Hvit
Plugger	8 mm	100	PE	Hvit

Hvis du oppdager manglende eller skadede deler, ma du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Falgende symboler brukes i donne bruksanvisingen aller pa maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.	CE	I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel (kun for lader).
MAX. 40°C	Omgivelsestemperatur maks. 40 °C (kun for batteri).		Ikke utsett lader og batteripakke for vann.
	Bruk batteri og lader kun i lukkede rom.		Batteri og lader pågressive brennes.

5 GENERELLE SIKKERHETSADVARSLER

• Kontroller alltid at strømtilforselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk stæt.

POWXB10070 NO

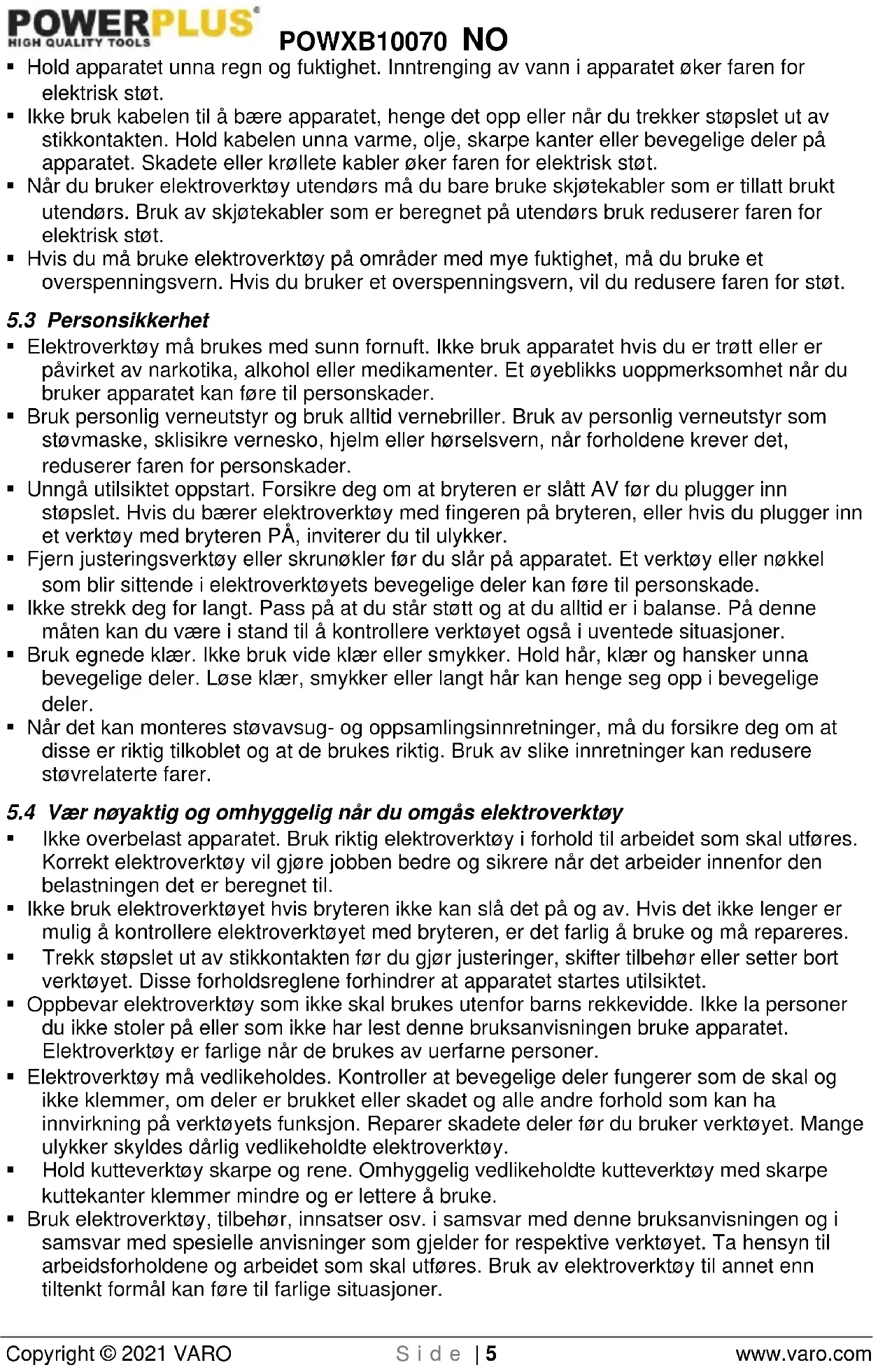

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller nár du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs ma du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk stæt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott erer paivirket av narkotika, alkohol ell medikamenter. Et oyeblikks uoppmerksomhet nr du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller horselsvern, nr forholdene krever det, reduserer faren for personskader.
• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulvkker.
  Fjern justeringsverktoy ell skrunokler for du slar pa apparatet. Et verktoy ell nokkel som blir sittende i elektroverktoyets bevegelige deler kan fere til personskade.
• Ikke strekk deg for langt. Pass på at du stär stöttt og at du alltid er i balanse. På denen maten kan du være i stand til Å kontrollere verktøyet også i uventede situacioner.
• Bruk egnede klær. Ikkebruik vide klær erller smykker. Hold här, klær og hansker unna bevegelige deler. Lose klær, smykker ellr langt hr kan henge seg opp i bevegelige deler.
• Nár det kan monteres støvavsug- og oppsamlingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nayaktig og omhyggelig nar du omgås elektroverktoy

• Ikke overbelast apparatet. Bruk riktig elektronverktøy i forhold til arbeidet som skal utføres. Korrekt elektronverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregrent til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLA det på og av. Hvis det ikke lenger er mulig Å kontrollere elektroverktøyet med bryteren, er det farlig Å bruke og mA repareres.
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør erler setter bort verktøyet. Disse forholdsreglene forbinder at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 bruksanvisningen bruke apparatet. Elektroverktøv er farlige;nár de brukes av uerfarne personer.
• Elektroverktøy ma vedlikeholds. Kontroller at bevegelige deler fungerer som de skal og/DDke klemmer, om deler er brukket ell skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler for du bruker verktoyet. Mange ulykker skyldes darlig vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med这部分 bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til annet enn tiltenkt formal kan fore til farlige situasjoner.

5.5 Bruk og vedlikehold av verktoy med batteri

• Ladingen ma kun foregå med laderen som er spesifisert av produsenten. En lader som er egnet for en type batteripakke, kan vare brannfarlig hvis den blirBrukt med en annen batteripakke.

• Elektroverktøy ma kun brukes sammen med den batteripakken som er spesifisert for verktøyet. Hvis du bruker en annen batteripakke, kan dette medføre økt risiko for skade og brann.

• När batteripakken不解 er i bruk, bør den oppbevares et sted der den ikkekommen i kontakt med metallgjenstander, som f.eks. binderser, mynter, nøkler, spikre, skruer og andre små metallgjenstander som kan apprette kontakt mellom polene. Kortslutting av batteriet kan fore til forbrenninger eller brann.

• Ved feil behandling kan batteriet lekke vaeske. Unnga Å komme i kontakt med donne. Hvis du utilsiktet kommer i kontakt med batterivaesken, ma du umiddelbart skylle godt med rent vann. Hvis du fär vaesken i øynene, ma du dessuten kontakte lege. Væsken fra batteriet kan forårsake hudirritasion eller sär.

• Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan?vare upålitelige og kan forårsake brann, eksplosjon eller personskade.

• Ikke utsett en batteripakke eller verktøy for ild eller ekstremt høye temperaturer. Ild ull temperaturer over 130^ kan forarsake eksplosion.

• Følg alle ladeinstruktjone og unngå à lade batteripakken utenfor temperaturområdet som stär spesifisert i instruktjone. Feil lading eller lading utenfor angitt temperaturområde øker risikoen for brann.

5.6 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Paden daten kan du vare sikker pa at verktoyet er sikkert a bruke.

6YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR BORMASKINER

• Hold el-verktøy i isolerte gripeoverflater nár du bruker det på steder der kutteverktøyet kankommen i kontakt med skjulte ledninger. Kontakt med en "strømførende" ledning vil gjoreeksponerte metalldeler "strømførende" og giBrukeren støt.

• La bits kjole seg ned for du berorer, skifter aller justerer dem. Bits varmes opp mye under bruk, og kan brenne deg.

• Unngà utilsiktet start. Klargjør til Å begynne arbeidet før du slár på verktøyet.

• Ikke legg ned el-verktøyet før det har stoppet halt. Bevegelige deler kan ta tak i overflaten og trekke verktøyet ut av din kontroll.

• Nár du bruker et handholdt el-verktøy, má du opprettholde et godt tak på verktøyet med begge hender for á motstá startmoment.

• Ikke la verktøyet,vare uten tilsyn mens batteripakken er tilkoblet. Slå av verktøyet, og ta ut batteripakken for du forlater det.

• Batteriladeren blir varm under bruk. Laderens varme kan stige til usikre nivaer og skape brannfare hvis den ikke fär tilstrekkelig ventilasjon, på grunn av elektrisk feil, eller hvis den brukes i et varmt miljo. Ikke sett laderen på en brennbar overflate. Ikke blokker ventilasjonshullene på laderen. Unngå spesielt à plassere laderen på tepper og ryer. De er ikke bare brennbare, men blokkerer ochsø ventilasjonsapninger under laderen. Plasser laderen på en stabil, fast, ikke brennbar overflate (som en stabil arbeidsbenk av metall eller betonggulv) minst 30 cm unna alle brennbare gjenstander, som gardiner og vegger. Ha et brannslokkingsapparat og røykdetektor iærheten. Overvåk laderen og batteripakken hyppig mens de lader.

• Dette Produktet er ikke en leke. Oppbevares utenfor barns rekkevidde.

POWXB10070 NO

• Advarslene, forholdsreglene og instruksjonene som er diskutert i/DDne instruksjonshandboken kan ikke dekke alle mulige forhold og situasjoner som kan oppsta. Det ma forstas av brukeren at sunn fornuft og forsiktiget er faktorer som ikke kan bygges inn i/DDne produitet, men ma sorges for av brukeren.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

Bruk kun batterier og ladere som passer for delle maskinen.

7.1 Batterier

Forsak aldri a apne dem, uansett grunn.

• Må不同程度 opbevares på steder der temperaturen kan overskride 40^ .

• Må kun lades ved omgivelsestemperaturer på 4^ til 40^ .

• Oppbevar batteriene dine på et kjølig, tør sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

• Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. ár). Ved lagring over lang tid bør ditt Li-ion batteri ære ladet til 40% av kapasiteten.

• Unngå à kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte aller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan före til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100^ , kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning erler brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosion og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager vaeske pa batterier, ma du gjore som folger:

• Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

• Ved hud-ller øyekontakt ma du folge instruksjone nedenfor:

✓ Skyll øyeblinkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft ell er eddik.

✓ Hvis du fár batterisyre i øynene, ma øynene skylles i minst 10 minutter med rent vann. Oppsok lege.

• Ingen minneeffekt (tap av kapasitet etter flere ladning/utladningsyykluser) som andre typen batterier. (Ni-Cd. Ni-MeH....).
• Begrenset selvutlading (se ögså kapittel: Oppbevaring).

8.2 Nokkelfri borpatron (1)

Boret har en momentjusteringsring. Med den kan du velge onsket moment, avhengig av hva du skal gjore (bor / ulike skruetyper i forskjellige materialer). Riktig innstilling er avhengig av type materiale og storrelsen på skruen du bruker.

8.4 Forover/revers-velger (venstre/hoyre rotasjonsvelger) (6)

Boret har en forover/revers-velger som befinner seg over avtrekksbryteren.

VIKTIG: For a unngå skade girkassen, mä man alltid la chucken stoppe helt før man skifter rotasjonsretning eller velger en annen hastighet (HI-LO). Slipp pa/av-bryteren for a stoppe.

8.5 Variabel hastighet

Den batteridrevne bormaskinen har en bryter for variabel hastiget. Rotasjonshastigheten og momentet økes/reduuseres tilsvarende utlosertrykkek. Denne bormaskinen har elektrisk brems, nr avtrekkerbryteren slippes, slutter chucken a gå rundt.

8.6 Hastighetsvelger (3)

Din batteridrevne bormaskin har et gir med to hastigheter, beregnet pa boring ellr skruing ved LO (1) eller HI (2) hastighet. Det sitter en skyvebryter pa toppen av bormaskinen hvor du kan velge enten hastighet LO eller HI (2).

8.7 Led-lampe (7)

Din tradlose bormaskin er utstyrt med en LED-lampe i fronten (over batteripakken).

9 BRUK

9.1 Lade batteripakken

Batteripakken til dette verktøyet leveres nesten utladet for áhindre mulige problemer. Derfor ma du lade batteriet før det brukes Forste gang.

Merk: Batterier vil/DDne n# full ladning f#ste gangen de lades opp.Det vil ta flere ladesykluser for de kan fullades. Batterier skal kun lades innendors.

Etter normal bruk kreves ca. 1 times ladetid for a fullade batteriet.

Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem.

Ikke plasser laderen pa et sted med ekstrem varme erer kulde. Det beste er vanlig romtemperatur. Nar batteriet er fulladet, kobler du laderen fra strormforsyninger og tan batteripakken ut av laderen.

Merk:

1. La batteripakken kjoles helt ned frolading.
2. Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker erler lekkasje.

9.1.1 Ladeindikasjoner (Fig. 1)

Koble laderen til stikkontakten

Lyser gront:clar til lading
Lyser rodt: lading
Lyser gront: ladet

POWXB10070 NO

Merk: Hvis batteriet ikke passer riktig, på det kobles fra og du på sjekke om batteripakken er av riktig modell for dette laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken när den er ferdig.
3. La batteripakken kjole seg helt ned for du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter langvarig bruk av verktoyet, ma du la det kjoles ned til romtemperatur ffor det lades. Dette vil forlenge batteriets levetid.

MERK: Fjern batteriet fra laderen ved Å klemme inn utløserknappen og trekke batteripakken av samtidig.

9.2 Batterikapasitetsindikator (Fig. 1a)

Det er batterikapasitetsindikatorer pa batteripakken. Du kan kontrollere kapasiteten pa batteriet his du trykker pa knappen (10). Før du bruker maskinen, ma du trykke pa bryteren for a kontrollere om batteriet er fullt nok for ordentlich brigk.

9.3 Sette i og fjerne batteriet (Fig. 2)

ADVARSEL: Før du utfører noen justeringer ma du pase at bormaskinen er slätt av og at rotasjonsvelgeren stared i midtstilling.

Fjern batteriet trykk ned batteriutloseren og trekk batteripakken av.
- Sett i batteriet ved Å skyve batteripakken inn på kontaktene på verktøyet.

Fjern verktøyet i motsatt rekkefolge.

9.5 Pá/av-bryteren (4)

Bormaskinen startes og stoppes ved a trykke og slippe pa/av-bryteren.

9.5.1 Bryterlås (Fig. 4)

Pá/av-bryteren kan lases i av-stilling.

Dette hjelper til a redusere faren for utilsiktet oppstart nar verktoyet icke er i bruk. Bryteren Iases ved a sette retningsvelgeren i midthstilling.

9.5.2 Rotasjonsretning: (Fig. 5)

Rotasjonsretningen kontrolleres med forover/revers-velgeren som sitter over pa/av-bryteren.

9.5.2.1 Rotasjon med klokken:

Høyre: For á velge rojasjon fremover, slipper du pã/av-knappen og skyver rojasjonsvelgeren over til venstre side av verktøyet.

9.5.2.2 Rotasjon mot klokken:

Venstre: For á velge revers, skyver du rotasjonsvelgeren til hýre side av verktøyet.

Dette verktoyet har en trinnlos hastighetsvelger som gir hoyere hastiget og moment ved økt trykk pa pa/av-bryteren.

Hastigheten kontrolleres med trykket pa pa/av-bryteren.

9.6 Justering av dreiemoment

Dreiemomentet justeres ved a dreie momentjusteringsringen. Jo hoyere innstilling, desto storre dreiemoment. Dreiemomentet er lavere pa lavere innstilling. Posisjon «1» er davest, mens «22» er hoyest.

Dreiemomentet innstilles med momentvelgeren avhengig av hvilken type skrue og materialer du arbeider med. Jo lengre skrue og hardere materiale, desto støre dreiemoment.

Merknad:

Funksjonen for momentinnstilling fungerer bare i kombinasjon med skrutrekkermodus.

9.7 Funksjonsvelger

Drei funksjonsvelgeren og la pekeren vare innrettet med slagmodusen som velger slagfunksjonen.

Drei funksjonsvelgeren og la pekeren vare innrettet med boremodusen som velger borefunksjonen.

Drei funksjonsvelgeren og la pekeren vare innrettet med skrutrekkermodusen som velger skrutrekkerfunksjonen.

9.8 To-trinns hastighetsvelger (Fig. 6)

MERK: «1» indikerer lav hastighet, mens «2» indikerer høy hastighet. Merkene sitter på hastighetsvelgeren.

Bormaskinen har et drivverk med to gir som gjør at man kan bore med hastighetene 1 (lav) eller 2 (høy). Det sitter en girvelger på toppen av verktøyet. Denne brukes til ø velge hoyller lav hastighet. Nár du skyver kappen fremover og velger lav hastighet, reduseres hastigheten, men du fær større kraft og dreiemoment. Nár du bruker bormaskinen med hoy hastighet, vil hastigheten øke, men du fær mindre kraft og dreiemoment. Bruk lav hastighet tilBruksomrader som krever mye kraft og dreiemoment, og hoy hastighet til a bore hurtig.

Viktig: Du ma ALDRI justere hastigheten mens bormaskinen er i gang. La alltid verktøyet stanse helt opp forst.

9.9 LED-Iys (Fig. 7)

Arbeidslyset kan tennes uten at motoren gär med etlett trykk pa bryteren, slik at du kan lyse opp arbeidsomrädet fdru starter. Lyset lyser ogsa mens du borer/skrur.

ADVARSEL: Ikke se direkte inn i lysstralen. Pek aldri lysstralen mot en person eller mot et annet objekt enn arbeidsstykket.

Ikke pek lysstrålen mot personer og aldri mot noen øyne i mer enn 0,25 sekunder.

10 BORE

10.1 Boring

Før verktøyet brukes til boring, mA funksjonsvelgeren stilles pa «

boremodusen " Start boringen med lav hastighet for a unnga at boret sklr bort fra startpunktet. Ok hastigheten etter hvert som boret biter inn i materialet. Nar du borer tvers gjennom bor du plassere et trestykke bak arbeidsstykket for a unnga ujevne kanter pa baksiden av hullet.

10.3 Boring i metall

For maksimal ytelse, bruk stalbor til hoy hastighet nar du borer i metall ell er stal. Drei

funksjonsvelgeren på boremodusen " Start boringen med lav hastighet for Å unngå at boret sklr bort fra startpunktet. Hold hastighet og trykk som gjør at boret biter uten at det overopphetes.

For mye kraft pa verktoyet vil:

Overopbehete boret
- Slite på lagre
Boye aller brenne borene
Skape avvikende aller ujevne borehull

Nár du borer store huller i metall er det best á bore med et mindre bor først, for deretter á avslutte med et større bor. Smør boret med litt olje for á bedre ytelsen og forlenge levetiden.

10.4 Skruing av skruer

• For maksimal ytelse skal du bruke kvalitetsbits for skruing av skruer. Drei

funksjonsvelgeren til skrutrekkermodus

• Velg et moment som er tilstrekkelig lavt til at du har en sikkerhetsmargin. Bruk et svært lavt moment den første gangen du skruer små skruer i myke materialet. Juster deretter innstillingen avhengig av hvor stor kraft du behøver.

MERK: Momentinnstillingen varierer avhengig av hvilket arbeidsstykke du har. Nár det gjelder skruer, skal du ta hensyn til størrelse, lengde og materialtype.

10.5 Slagfunksjon

• For maksimal ytelse skal du bruke en murbor av hoy kvalitet for slagboring. Drei

funksjonsvelgeren til slagmodus

• Bruk bare davon innstillingen til á bore eller drille i stein/betong. Slaginnstillingen fungerer godt ved boring i materialer.
• Tuppen på verktøyet Må værere trykket godt inn for at slagfunksjonden skal fungere godt.

MERK: Bruk kun murbor nár du skal bore i murmaterialer.

• Hold ventilasjonssporene på maskinen rene for Å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
  Sorg for at ventilasjonssporene er fri for stov og skitt.
  Gjenstridig skitt fjernes med en myk klut som er fuktet med sapevann.
• Bruk ikke løsemidler som bensin, alcohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

11.2 Vedlikehold

Vare maskiner er konstruert for a kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemate avhenger av riktig stell og jevnlig rengjoring.

12 TEKNISKE DATA

Chuck	13 mm nøkkelfri
Motor	20 volt DC
Gir	2 hastigheter
Rotasjonshastighet	0-400 / 0-1300 min-1
Slaghastighet	0-6000/0-19500 ipm
Momentinnstillinger	22+1+1 stillinger
Moment	30 Nm (MAX.)

13STOY

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 5)

Lydtrykkniva LpA 71 dB(A)

Lydeffektniva LwA 82 dB(A)

VIKTIG! Bruk hørselsvern narr lydtrykke er over 85 dB(A).

aw (Vibrasjon)

Maks. 3,6 m/s²

K = 1,5 m/s²

14 GARANTI

• Dette produit garanteres for en période pa 36 maneder fra datoen produits ble kjopt av forste bruker.
  Denne garantien dekker alle material-ller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som ffolge av vanlig slitasje, f.eks. lagre, børster, kabler og plugged erler tilbehør som bor, borebits, sagblader osv. ell skader ell feril som skyldes feil bruk, uhell erler endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskriver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk av verktoyet.

POWXB10070 NO

• Reparasjoner ma utfores ved et autorisert kundeservicesenter for Powerplus verktoy.
  Du kan alltid fä flere opplysninger yed Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, medindre noe annet er skriftig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisinngene i handboken ignoreres), feilaktig montering, lynnedslag eller fel nettpenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantiperiode starte dersom produit erstattes.
• Produktter aller deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet ilke kan verifiseres, ellr naret er apenbart at produktet ici har blitt korrekt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kipet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasien), sammen med kvittering på kiøpet.
• Verktøyet ma lades opp minst en gang per maned for a sikre optimal funksson.

15 MILJØ

Hvis maskinen ma skiftes ut etter lang tids bruk, ma den/DDKE kastes sammen med husholdningsavfallet. Kast den pa en miljovennlig mate. Avfall produsert av elektriske maskiner bOr ilke ble behandlet som normalt husholdningsavfall. Sorg for a resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter ell erforhandler om rad angaende tomming og resirkulering.

16 SAMSVARSERKLÄERING

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

Produkt: Slagbormaskin 20 V - Batteridrevet

Merke: PowerPlus

Modell:POWXB10060

oppfyller de vesentlige kravene og andre relevante bestemmelsei gjeldende EU-direktiver, basert påBruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere donne erklæringen.

EU-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Oppbevarer av teknsk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

11.2 Vedligeholdelse

5.3 Personlig sakerhet

9.1 Laddning av batteripacken

9.6 Installling av vridmoment
