Produkttype	Trådløs slagskruemaskine
Mærke	PowerPlus
Model	POWXB10070
Strømforsyning	Li-ion 20 V DC batteri
Batteritype	Li-ion, 2 batterier inkluderet
Patron	Nøglefri, 13 mm
Tomgangshastighed	0-400 o/min (lav hastighed) / 0-1300 o/min (høj hastighed)
Slaghastighed	0-6000 / 0-19500 slag/min
Maksimalt moment	30 Nm
Momentsindstilling	22 positioner + 1 (boring) + 1 (slag)
Antal hastigheder	2 (mekanisk)
Rotationsretning	Venstre/Højre, vælger
Funktionstilstande	Skruning, boring, slag
Belysning	Forreste LED-lys
Bælteklips	Ja, inkluderet
Medfølgende tilbehør	2 batterier, oplader, bits, bor, rawplugs, kuffert
Vægt	Ca. 1,5 kg (med batteri)
Lydtryksniveau	71 dB(A)
Lydeffektniveau	82 dB(A)
Vibration	Maks. 3,6 m/s² (K=1,5 m/s²)
Garanti	36 måneder
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, brug en fugtig klud, ingen opløsningsmidler
Sikkerhedsanvisninger	Læs manualen, bær personlige værnemidler, undgå vand og fugt
Reservedele og reparerbarhed	Reparation af autoriseret service, originale dele

Ofte stillede spørgsmål - POWXB10070 PowerPlus

Hvordan oplader jeg batteriet?

Tilslut opladeren til en stikkontakt (fast grøn = klar). Indsæt batteriet (fast rød = oplader, fast grøn = opladet). Oplad kun indendørs mellem 4°C og 40°C. Lad det køle af før opladning, hvis det er varmt.

Hvordan indsætter og fjerner jeg et bor?

Drej ringen på nøglefri chuck mod uret for at åbne. Indsæt boret, drej derefter med uret for at stramme.

Hvordan justerer jeg tilspændingsmomentet?

Drej momentsindstillingsringen til det ønskede nummer (1=lavt, 22=højt). Brug borer- eller slagpositionen til huller. Bemærk: momentsindstillingen er kun aktiv i skruningstilstand.

Hvordan bruger jeg slagtilstanden?

Drej tilstandsvælgeren til hammer-symbolet. Brug betonbor af god kvalitet. Hold værktøjet fast for at aktivere slaget. Brug den kun til sten eller beton.

Hvordan skifter jeg hastighed?

Brug hastighedsvælgeren på toppen af værktøjet. Position 1 (LO) for højt moment, position 2 (HI) for høj hastighed. Skift aldrig hastighed, når værktøjet kører.

Hvorfor tænder LED-lampen ikke?

Tryk let på udløserkontakten, før motoren startes. Lampen oplyser arbejdsområdet. Kontroller, at batteriet er opladet.

Hvordan vedligeholder jeg skruemaskinen?

Rengør ventilationsåbningerne med en blød klud. Brug en fugtig sæbevandsklud til genstridigt snavs. Brug aldrig opløsningsmidler (benzin, alkohol). Hold bevægelige dele rene.

Hvilket tilbehør er inkluderet?

Skruemaskinen leveres med 2 Li-ion batterier, en oplader, en bælteklips, et sæt bor (træ, metal, beton), skruebits (Philips, Pozidriv, Torx, flade), en magnetisk bit holder, rawplugs og en opbevaringskuffert.

Hvad er opladningstid og brugstid?

Fuld opladning varer cirka 1 time. Batteritiden afhænger af brug (moment, hastighed). For at maksimere batteriets levetid, genoplad det regelmæssigt og opbevar det med 40 % ladning et køligt sted (5-20°C).

Hvad gør jeg, hvis batteriet ikke passer i opladeren?

Kontroller, at batteriet er den rigtige model til opladeren. Hvis det ikke passer korrekt, tving det ikke. Kontakt kundeservice.

BRUGSANVISNING POWXB10070 PowerPlus

Samtigte sikkerhetsregler og advarsler ma leses. Hvis du ikke folger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektronverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og)darlig opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan anteenne støv eller damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan före til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Nár du skal kaste batterier má du ffolge instruktjone i avsnittet "Beskytte miljoet".

Brannfare! Unngå à kortslutte polene på et l OST batteri. Batterier ma ikke brennes.

7.2 Ladere

Forsk aldri a lade opp vanlige engangsbattery.
Defekte ledninger ma repareres oyeblikkeliq.
Laderen må违法犯罪.
Laderen må ikke apnes.
- Ikke stikk objiekter i laderen.
Laderen er kun beregnet på innendørs bruk.

8 FUNKSJONER

8.1 Li-ion batteri (5)

Fordeler med Li-ion batterier:

• Li-ion batterier har en bedre kapasitet/vekt-forhold (mer strøm med letterere og mer kompakte batterier).

POWXB10070 NO

Boret har en nokkelfri chuck hvor du kan trekke til uller lnsne boret for hand i chuckkjevene.

8.3 Momentjusteringsring (2)

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lamper lyser: Batteriet er fulladet.
2 LED-lamper lyser: Batteriet er ladet 60% .
1 LED-lamp lyser: Batteriet er nesten utladet.

9.4 Installere og fjerne en skrutrekker erler et bor (Fig. 3)

Bormaskinen har en nokkelfri borpatron som holder skrutrekken erler boret og lar deg trekke til eller lnsne boret for hand i chuckkjevene.

• Drei den ringen A mot klokken med den andere handen til borpatronens apning er stor nok til at verktøvet kan settes inn.
• Sett boret aller skrutrekkeren inn i borpatronen.
• Drei ringen A med klokken til verktøvet sitteragogue fast.

När du borer i harde og glatte flater, kan du bruke en dor til Å markere hullet. Dette vil hindre at boret skhir bort fra punktet, da hullet allerede er pabegynt. Hold verktøyet godt fast og sett spissen på boret eller trekkeren i arbeidsstykket, bare sö hardt at det fär tak. IkkeBruk kraft, spesielt ikke til sidene, da dette vil före til et ovalt hull.

10.2 Boring i tre

For maksimal ytelse, bruk stalbor til hoy hastighet nár du borer i tre. Drei funksjonsvelgeren pa

1 ANVENDELS
2 BESKRIVELSE (FIG. A) 3
3 MEDFOLGENDE INDHOLD 3
4 SYMBOLER 4
5 GENERELLE SIKKERHEDSFORSKRIFTER 4
5.1 Arbejdsomrade 4
5.2 Elektrisk sikkerhed 4
5.3 Personlig sikkerhed.. 5
5.4 Omhyggelig handtering og anvendelse af el-varktojer 5
5.5 Anvendelse og vedligeholdelse af batteriværktjoet 6
5.6 Service 6

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

7.1 Batterier
7.2 Opladere 7
8 KOMPONENTER 7
8.1 Li-ion-batteri (5) 7
8.2 Noglefri borepatron (1) 8
8.3 Justeringsring til drejningsmoment (2) 8
8.4 Valganordning til fremad/bagud korsel (valganordning til venstre/hjre rotation) (6). 8
8.5 Regularbar hastighed 8
8.6 Omskiftningsknap til hastighedsvalg (3) 8
8.7 Led-Iys (7) 8
9 BETJENING 8
9.1 Opladning af batteripakken.. 8
9.1.1 Opladningsindikation (Fig. 1) 8
9.2 Batterikapacitetsindikator (Fig. 1a). 9
9.3 Indsættelse og udtagning af batteriet (Fig. 2)
9.4 Indsætning og fjernelse af bit og bor (Fig. 3) 9

POWXB10070 DA

9.5 Aftraekker (4) 9
9.5.1 Laseknap (Fig. 4) 9
9.5.2 Rotationsretning (Fig. 5) 10
9.5.2.1 Rotation med uret: 10
9.5.2.2 Rotation mod uret: 10
9.5.3 Variabel hastighed 10
9.6 Justering af drejningsmomentet.. 10
9.7 Funktionsvelger 10
9.8 Hastighedsvaelger (Fig. 6) 10
9.9 LED-lampe (Fig. 7) 11
10 BORING 11
10.1 Boring 11
10.2 Boring i trae 11
10.3 Boring i metal 11
10.4 Iskruning 11
10.5 Indstilling at hammer 12
11 RENGØRING OG VEDLIGEHOLDELSE 12
11.1 Rengoring 12
11.2 Vedligeholdelse 12
12 TEKNISKE DATA 12
13 STOJ 12
14 GARANTI 13
15 MILJ0 13
16 KONFORMITETSERKLÄERING. 14

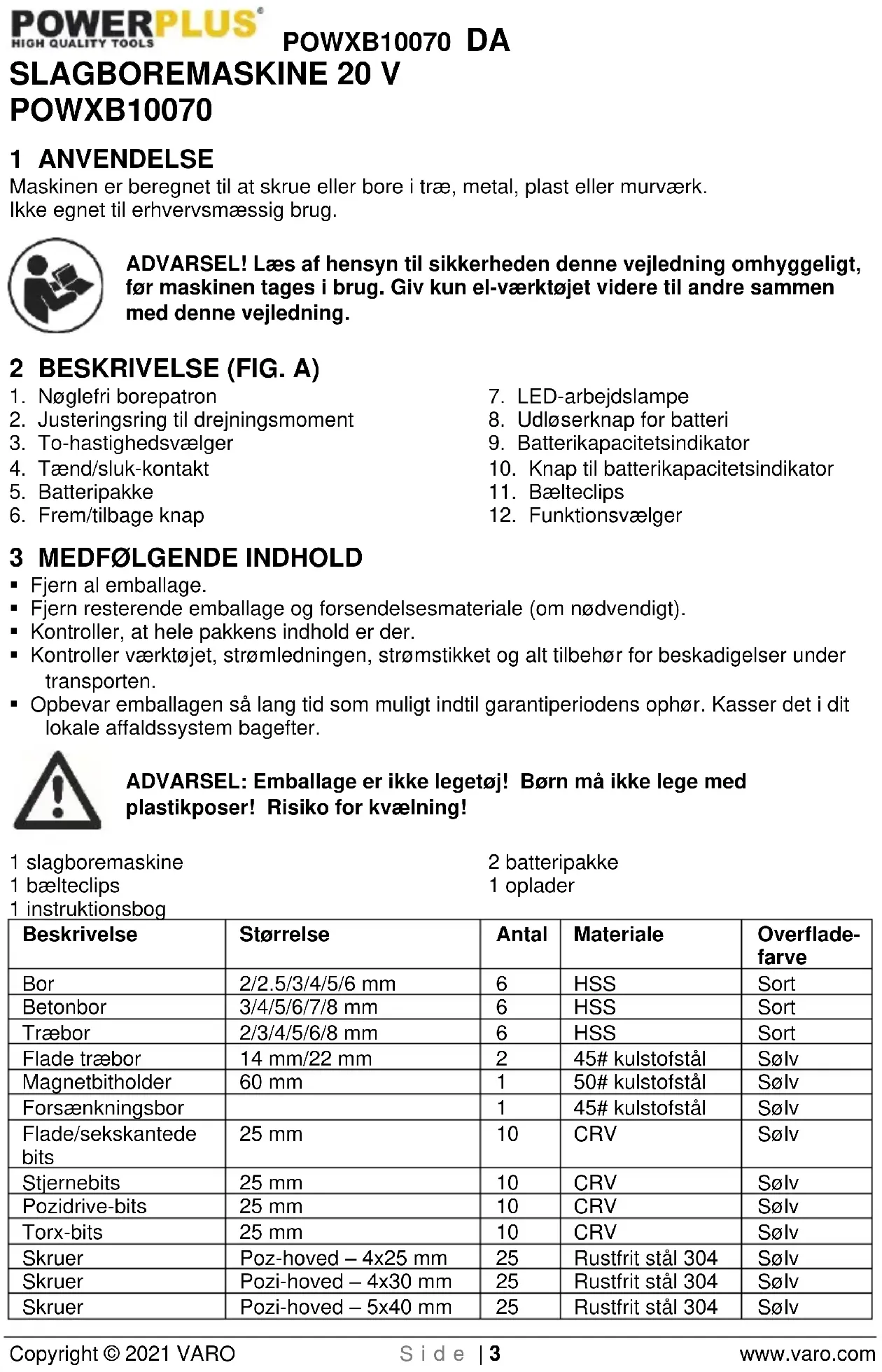

SLAGBOREMASKINE 20 V POWXB10070

1 ANVENDELS

Maskinen er beregnet til at skrue eller bore i træ, metal, plast eller murværk. Ikke egnet til erhvervsmaessig brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG. A)

1. Nøglefri borepatron
2. Justeringsring til drejningsmoment
3. To-hastighedsvaelger
4. Taend/sluk-kontakt
5. Batteripakke

6. Frem/tilbage knap

7. LED-arbejdslampe

8. Udløserknap for batteri
9. Batterikapacitetsindikator
10. Knap til batterikapacitetsindikator
11. Baelteclips
12. Funktionsvaelger

3 MEDFØLGENDE INDHOLD

Fjern al emballage.
- Fjern resterende emballage og forsendelsesematerialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen sá lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle legeto! Born ma icke lege med plastikposer! Risiko for kvaeling!

1 slagboremaskine

2 batteripakke

1 baelteclips

1 oplader

1.Instruktsbog

Beskrivelse	Størrelse	Antal	Materiale	Overflade-farve
Bor	2/2.5/3/4/5/6 mm	6	HSS	Sort
Betonbor	3/4/5/6/7/8 mm	6	HSS	Sort
Træbor	2/3/4/5/6/8 mm	6	HSS	Sort
Flade træbor	14 mm/22 mm	2	45# kulstofstål	Sølv
Magnetbitholder	60 mm	1	50# kulstofstål	Sølv
Forsænkningsbor		1	45# kulstofstål	Sølv
Flade/sekskantelede bits	25 mm	10	CRV	Sølv
Stjernebits	25 mm	10	CRV	Sølv
Pozidrive-bits	25 mm	10	CRV	Sølv
Torx-bits	25 mm	10	CRV	Sølv
Skruer	Poz-hoved - 4x25 mm	25	Rustfrit stål 304	Sølv
Skruer	Pozi-hoved - 4x30 mm	25	Rustfrit stål 304	Sølv
Skruer	Pozi-hoved - 5x40 mm	25	Rustfrit stål 304	Sølv

POWXB10070 DA

Skruer	Pozi-hoved – 5x50 mm	25	Rustfrit stål 304	Sølv
Skruedybel	6 mm	100	PE	Hvid
Skruedybel	8 mm	100	PE	Hvid

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.	CE	I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Læs vejledningen För brug.		Klasse II maskine - Dobbelt isolering - Du behøver ingen jordforbindelsessstik (kun for oplader).
MAX. 40°C	Omgivelsestemperatur 40 °C maks. (kun for batteri).		Batteripakkenmökke udsættes for vand.
	Brug kun batteriet og opladen i lukkede rum.		Brænd ikke batteripakken eller opladenen.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj" i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsomrade

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med)drlig belysning kan medfrole ulykker.
• Med dette værktøj帽子 der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan anteende støvet eller dampene.
• Hold boRN og andre personer væk, mens el-værktoget benyttes. Hvis man distraheres, kan man miste kontrollen over værktoget.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
  Værktøjets tilslutningsstik skal passer ind i stikdåsen. Netstikket违法犯罪 nogen过得. Brug ingen adapterstik sammen med apparater med beskyttelsensjording. Uændrede netstik og passende stikdäser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget fare for elektriske stød, nr kroppen er jordet.
• Hold værktøj vet æk fra regn og fugtighed. Indtraengning af vand i et el-værktøj øger faren for elektriske stød.
  Netkablet mä ikke misbruges til at bære værktøj, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet vaek fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

POWXB10070 DA

• Hvis der arbejdes udendørs med et el-værktøj, på der kun bruges forlæŋgerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlæŋgerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

• Hvis el-værktoget skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

Vær opmaerksom. Hold øje med, hvad du gør, og brug el-værktøjt med fornuft. Brug ikke værktøjet, hvis du er træt eller pávirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmaerksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. stovmaske, skridsikre sikkerhedssko, sikkerhedshjelm erler horeværn, alt after el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontroller, at afbryden er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryden, mens værktøjet bæres, eller tilslutter værktøjet til stromforsyningen iændt tilstand, kan der ske ulykker.
- Fjern indstillingsværktøjer erler skruenogler, inden værktøjet taendes. Et værktøj aller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvaestelser.
- Overvurder ikke dine evner. Sørg altid for, at du står sikkert og er i balance. PåDENne måde kan værktoget styres bedre i uventede situationer.
- Brug egnet beklaedning. Bær ikke løst siddende toj eller smykker. Hold haret, toj og handsker væk fra bevægelige dele. Løst siddende toj, smykker erler langt hare kan gribes af bevægelige dele.
- Hvis der monteres stovudsgnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes stov.

5.4 Omhyggelig handtering og anvendelse af el-værktjoer

• OverbelastCREASEværktoget.Brugdetel-værktog,dererberegnettildetarbejde,derskal udfores.Med det passende el-værktog arbejder man bedre og mere sikkert inden for det oplyste ydelsesomrade.
• Brug/DD: el-vaerktjoer med defekte afbrydere. Et el-vaerktoj, som/DD: dan tændes ell slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøj, tilbehørsdele skiftes ud eller værktøj rentes. Denne sikkerhedsforanstaltning forhinder utilsigtet start af værktøj.
• El-værktøjer, som ikke benytttes, skal opbevares.udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke harLAG disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anwendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sadanmxde, at værktøjets Funktion pavirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes darligt vedligeholdte el-værktjojer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanterkommen ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse medppe anvisninger og sādan, som det er foreskrevet for den pagældende type apparat. Tag i denen forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udfores. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Anvendelse og vedligeholdelse af batteriværktøjet

• Genoplad kun med den oplader, der er angivet af producenten. En oplader, som er beregnet til en slags batteripakke, kan udgore en brandrisiko när den anvendes til et andet batteri.

• Brug kun el-værktøjet sammen med specielt angivne batteripakker. Brug af andre batteripakker kan udgore en risiko for skader og brand.

• När batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande sasom papirclips, mønter, nøgler, som, skruer og andre små metalgenstande, som kan skabe en forbindelse mellem to terminaler. Hvis batteripolerne kortsluttes, kan det forårsage skader eller brand.

• Ved forskert anvendelse kan der komme væske ud af batteriet; undlad at berøre davon. Hvis du ved et uheldkommen i kontakt med væsken, skal du skylle after med vand. Hvis du fär væsken i øjnene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.

• Brug/DD: en bateripakke erer et værktj, der er beskadiget erer blevet aendret. Beskadigede erer modificerebacteri kan udvise en uforudsigelig adfaerd, der resulterer i brand, eksplosion erer risiko for personskade.

• Udsæt ikke en batteripakke eller værktøj for brand eller for hj temperatur. Udsættelse for brand eller temperatur over 130^ kan forårsage eksplosion.

• Følg alle opladningsinstruktioner, og oplad ikke batteriet eller værktøjet utden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller ved temperaturer

5.6 Service

Værktoget mA kun repareres af kvalificeret fagpersonale og med originale resededele. Dette sikrer, at værktogets sikkerhed bevares.

6 EKSTRA SIKKERHEDSINSTRUKTIONER TIL BOREMASKINER

• Hold elværktøjet på de isolerede gribeoverflader, nr du udfører et arbejde, hvorskæereværktøjet kankommen i kontakt med skjulte ledninger. Hvis værktøjetkommen ikontakt med en strømførende ledning, bliver metaldele på værktøjet strømførende og giver brugeren elektrisk stød.

• Lad bitten kole af, inden du rorer, skifter erer justerer den. Bitten bliver ekstremt varm under brugen, og du kan braende dig.

• Undgå utilisigtet start. Forbered arbejdet, inden du tænder værktøjet.

• Laeg ikke værktøjet fra dig, inden det er standset helt. Bevægelige dele kan gribe fat i overfladen, hvorved du kan miste kontrollen over værktøjet.

• Nár du bruger et.Handholdt elværktøj, skal du holde godt fast i værktøjet med begge hænder for at klare startmomentet.

• Efterlad ikke værktøjet,uden opsyn, mens batteripakken er tilsluttet. Sluk for værktøjet, og fjern batteripakken, inden du gär vaek fra værktøjet.

• Batteriopladeren bliver varm under brugen. Varmen fra opladeren kan blive sà hoj, at der opstár brandfare, hvis der ikke er tilstrækkelig ventilation, hvis der er en elektrisk defekt, eller hvis den bruges i varme omgivelser. Placer ikke opladeren på en brændbar overflade. Opladerens udluftningsåbninger migåke blokeres. Undgå især at placere opladeren på tæpper; de er ikke kun brændbare, de blokerer ogssø udluftningsåbningerne under opladeren. Placer opladeren på en stabil, solid og ikke-brændbar overflade (som f.eks. en stabil arbejdsbænk af metal eller et cementgulv) mindst 30 cm fra alle brændbare genstande sasom gardiner eller vægge. Sørg for at have en brandslukker eller en røgdetektor iærheden. Overvåg oplader og batteripakke regelmæssigt under opladningen.

• Produktet er/DDle legetoj.Opbevares utilgaengeligt for bo.

• De advarsler, forholdsregler og instruktioner, der beskrives i donne manual, kan ikke dække alle forhold og situationer, der matte opsta. Brugeren skal forsta, at almindelig

fornuft og forsigtighed ikke kan implementereres i dette produkt, men skalkommen fra brugeren selv.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til donne maskine.

7.1 Batterier

Ma aldrig abnes - uanset ground.

• Må不同程度 opbevares på steder, hvor temperaturen kan overstige 40^ .

• Må kun oplades ved omgivende temperaturer mellem 4^ og 40^ .

• Ved bortskaffelse af batterier, skal du ffolge instruktionerne i afsnittet "Beskyttelse af miljøet".

• Der på ikke forårsages kortslutninger. Hvis der oprettes forbindelse mullem den positive (+) og negative (-) terminal direkte eller via utilisigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan före til beskadigelse af batterihylsteret eller brand.

• Må ikke opvarmes. Hvis batterier opvarmes til over 100^ , kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud erler brand. Desuden på batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

• Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemaerker væske på batteriet, skal du gore følgende:

• Tør forsigtigt væsken af med en klud. Undgå hudkontakt.

• I tilfælde af kontakt med hud eller øine skal du ffolge instruktionerne nedenfor.

✓ Skyl straks med rent vand. Neutraliser med en mild syre sasom citronsaft ell eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet ma ikke brændes.

7.2 Opladere

• Oplad aldrig seks-genopladelige batterier.
  Defekte ledninger skal udskiftes øjeblikkeligt.
• Ma参加会议的股东或代理人人数不超过100人。
• Opladeren på旅游度假地
• Der må ikke ekspimerfteres med opladeren.
• Opladeren er kun beregnet til indendørs drug.

8 KOMPONENTER

8.1 Li-ion-batteri (5)

Fordele ved Li-ion-batterier:

• Li-ion-batterier har højere kapacitet kontra vægt (mere kraft og mindre vægt, mere kompakt batteri).
• Ingen hukommelseseffekt (kapacitetstab after mange gange opladnings-/afladnings-cyklusser) som ved andre typer batterier. (Ni-Cd, Ni-MeH,...).
• Begraenset selvafladning (se ögså kapitlet: Opbevaring).

8.2 Noglefri borepatron (1)

Boret har en naglefri borepatron, som kan bruges til at stramme aller Iosne borehovedet i borepatronens gevind.

8.3 Justeringsring til drejningsmoment (2)

Boret har en justeringsring til drejningsmoment, som gør at du kan vælgde det onionskede drejningsmoment alt afhængig af, hvilken opgave du skal udføre (bore forskellige slags skruer i forskellige materialer). Den korrekte indstilling afhænger af materialetypen, og hvilken størrelse skrue du anvender.

8.4 Valganordning til fremad/bagud korsel (valganordning til venstre/hjre rotation) (6)

Boret har en valganordning til fremad/bagud korsel, der er placeret over aftraekkeren.

ADVARSEL: Sorg for at boreskaret er placeret LIGE ind i borepatronens gevind.

Indsæt ikke boreskær i gevindene ved en vinkel, da dette kan forårsage, at boreskæret bliver slyngget ud af boret, hvilket kan resultere i alvorlige personskader eller beskadige borepatronen.

8.5 Regularbarhastighed

Det ledningsfri bor har en knap til regulering af hastigheden. Rotationshastigheden og drejningsmomentet forhøjes eller formindskes i takt med det tryk, der pafores affrakkeren. Boret har en elektrisk bredse, sa när affrakkeren slippes, stopper borepatronen.

8.6 Omskiftningskap til hastighedsvalg (3)

Ledningsfri bor har et gear med to hastigheder, som er beregnet til at bore ved LO (1) eller HI (2) hastighed. Der er placeret en skydekontakt i toppen af boret, hvorfra man kan vaelgemelem hastigheden LO (1) eller HI (2).

8.7 Led-lys (7)

Det ledningsfri bor er udstyret med et LED-lys foran (over batteripakken).

9 BETJENING

9.1 Opladning af batteripakken

Batteripakken til dette værktøj leveres i uopladt tilstand for at forebygge eventuelle problemer. Afijke grund skal batteripakken oplades før den Forste ibrugtagning.

Bemærk: Batteriererne vil ikke fuld opladning Forste gang, de bliver oplatet. Tillad flere cyklusser For Produktet overlades til fulde. Batteriet mag kun bruges indendørs.

After normal drug kræves ca. 1 times ladetid for, at batteriet er fuldt oplatet.

Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem. Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt oplatet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren.

Bemaerk:

1. Lad batteriet kole helt af, for det oplades.
2. Efterse batteriet for opladning. Revnede ell er utaette batterier ma ikke oplades.

9.1.1 Opladningsindikation (Fig. 1)

Slut opladeren til stikkontakten

Lyser gront: klartil opladning
Lyser rdt: oplader

Lyser gront: opladet

Bemärk: Hvis batteriet ikke sidder ordentlich, skal du frakoble det og bekråfte, at batteriet er af den rigtige model til davon lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.

1. Overvåg oplader og batteripakke regelmaessigt, mens de er tilkoblet
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, nr opladningen er aflsuttet.
3. Lad batteripakken kole helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendors og utilgengeligt for børn.

Bemerk: Hvis batteriet er varmt after kontinuerlig brug i værktøjet, skal du lade det kole ned til stuetemperatur, inden det oplades. Dette vil forlange levetiden på dine batterier.

BEMÄRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger ell er fingre, tryk pa batteriets udløserknap i og træk batteriet ud på samme tid.

9.2 Batterikapacitetsindikator (Fig. 1a)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (10). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er er taendte: Batteri fuldt oplatet.
2 LED'er er taendte: Batteri 60% oplatet.

1 LED er taendt: Batteri næsten afladet.

9.3 Indsættelse og udtagning af batteriet (Fig. 2)

ADVAREL: Før du foretager eventuelle justeringer skal du sikre, at boret er slukket med rotationsretningsomskifteren i midterpositionen.

Fjern batteriet: ved at trykke batteriets frigorelseresrigel ind og samtidig traekke batteriet ud.
- Indsæt batteriet ved at skubbe batteriet ind I kontakterne på værktøjet.

9.4 Indsætning og fjernelse af bit og bor (Fig. 3)

Denne boremaskine har en selvspændende borepatron, som forhindrer, at en bit aller bor Iosner sig og giver dig mulighed for at stramme ell er lnsne borbitten i patronens kæber.

• Drej den ring A mod uret med den,anden hand, indtil borepatronens abningen er stor nok til at rumme værktøjet.
• Indsaet bore-ller skruebitten i borepatronen.
• Drej ring A med uret, indtil værktøjet er spaendt stramt.

Afmonter værktoget pa den omvendte mäde.

9.5 Aftraekker (4)

Borene startes og stoppes ved at trykke og slippe aftrækkeren.

9.5.1 Laseknap (Fig. 4)

Aftraekken kan fastlases i positionen OFF.

POWXB10070 DA

Dette hjælper til at reducere risikoen for utilsigtet opstart, narr boret ikke er i brug. Aftrækkeren fastslåses ved at sætte valganordningen til fremad/bagud kørsel i midterpositionen.

9.5.2 Rotationsretning (Fig. 5)

Rotationsrettingen kontrolleres af affraekkeren som er placeret oven over laseknappen.

9.5.2.1 Rotation med uret:

Højre: Vælg fremadrettet rotation ved at slippe tænd/sluk-knappen og skubberetningsomskifteren til den hijre (R) side af værktøjet.

9.5.2.2 Rotation mod uret:

Venstre: Vælg baglæns rotationsretning ved at skubbe omskifteren til den venstre (L) side af værktøjet.

9.5.3 Variabel hastighed

Dette værktøj har en omskiftningsknap til hastighedsvalg og drejemoment med øget tryk på aftrækkeren.

Hastigheden kontrolleres ved maengden af tryk der pafores pa affraekkeren.

9.6 Justering af drejningsmomentet

Momentet justeres ved at dreje momenteringen. Momentet er større, narr drejningsmomentet er indstillet til en højere position. Momentet erindre, narr momenteringen indstilles til en lav position. "1" angiver den laveste og "22" angiver den højeste.

Drejningsmomentet indstilles ved hjælp af en momentindstilling i henhold til forskellige skruer og andet materiale. Du kan indstille passende moment, hvis skruen er lang og hvis materialet er hårdt, kan du justere anvende en hjère indstilling.

Bemærkning:

Momentindstellingsfunktionen fungerer kun i kombination med skruetraekkertilstand.

9.7 Funktionsvelger

• Drej på Funktionsvælgeren, og lad pilmarkøren stå ud for slagposition, Tvorved denne tilstand aktiveres.
• Drej på Funktionsvælgeren, og lad pilmarkøren stå ud for boreposition, ivorved denne tilstand aktiveres.
• Drej på Funktionsvælgeren, og lad pilmarkøren stå ud for skruetækkerposition, vorved,......,\ denne tilstand aktiveres.

9.8 Hastighedsvaelger (Fig. 6)

BEM/ERK: Mørket "1" angiver Lav hastighed, mørket "2" er Hoj hastighed, og er angivet til hastighedsvælgeren.

Boret har et to-trins gear, der er designet til boring ved 1 (LAV) eller 2 (HØJ) hastighed.

Gearvælgeren er placeret på venstre side af boret til valg af enten lav eller høj hastighed. Nár du trykker knappen fremad og vælger lavt omdrejningstal, vil hastigheden falde, men vil givestørre kraft og drejningsmoment. Nár du bruger boret i det hje hastighedsområde, stiger hastigheden, men vil give lavere effekt og drejningsmoment. Brug lav hastighed for høj effekt og drejningsmoment og høj hastighed til hurtigt borearbejde.

POWXB10070 DA

Vigtigt: Juster aldrig hastighedsvaelgeren, mens boret korer. Lad det alto stoppe helt forst.

9.9 LED-lampe (Fig. 7)

LED-arbejdslampen kan lyse for motoren korer, hvis du trykker let pa knappen, hvilket holder arbejdsomrrodet oplyst til kontrl, og den lyser ogsa under arbejdet.

ADVARSEL: Kig ikke direkte ind i lyskeglen. Lyskeglen på aldrig rettes mod personer eller andre genstande end arbejdsemnet.

Ret jeg med vilje lyskeglen mod personer og sorg for, at den ikke rettes mod personers øjne imere end 0,25 s.

10 BORING

10.1 Boring

För borearbejdet pabegyndes, skal funktionsvælger til boreposition

Ved boring af hare de og glatte overflader, skal du bruge en korner til at markere den onskedehulplacering. Dette vil forhindre, at bitten glider ud af hullet, när boringen pabegyndes. Hold godt fast i værktjot og placer spidsen af boret eller bitten i arbejdsemnet og kun pafore tilstrækkeligt tryk til at bitten fortsaetter med at skare. Du ma ikke tvinge eller pafore sidetryk for at udvide et hul.

10.2 Boring i trae

Opna det bedste resultat ved at bruge hjojhaltighedsbor i stal til boring i trae. Drej

funktionsvælgeren over på boreposition "a". Påbegynd boring ved meget lav hastighed for at sikre, at boret ikke glider ud af startpunktet. Øg hastigheden i takt med at boret bider i materialet. Hvis der skal bores hul igennem, skal der placeres en træblok bag arbejdsemnet for at forebygge takkede og splintrede kanter på bagsiden af hullet.

10.3 Boring i metal

Opna det bedste resultat ved at bruge højhastighedsbor af stål til boring i metal- og stål. Drej Funktionsvælgeren over på boreposition "". Påbegynd boring ved meget lav hastighed for at sikre, at boret ikke glider ud af startpunktet. Oprethold en hastighed og et tryk som sikrer boring.uden at boret bliver overophedet.

Overophedes boret
- Slides lejerne
Bukkes aller brændes boreskaer
- Producers der ujevne huller aller huller som/DD er praecise

Ved boring af store huller i metal, anbefales det, at man først borer med et lille bor, og derefter slutter af med et større bor. Smør endvidere boreskaret med olie for at forbrede boringen og forlange boreskaret's levetid.

10.4 Iskruning

Der fas det bedste resultat ved at bruge bits af god kvalitet til skruerne.

Funktionsvaelgeren drejes over pa skruetraekkerposition"

• Sæt momentindstillingen lav t Nak til, at der fas en sikkerhedsmargin. Brug en meget lav momentindstilling, nár der skrues sma skruer i blode materialer. Juster derefter indstillingen, nár det ndvendige moment er fundet.

POWXB10070 DA

BEMERK: Den nødvendige momentarilystilling afhænger af den del, der skal skrues i. Nå der er tale om skruer, skal man tage hensyn til størrelse, længde og type materiale.

Der fas det bedste resultat ved at bruge murværksbor af god kvalitet til borehammeren. Drei funktionsvaelgeren over på slagposition

• Brug kun davon indstilling til at bore eller fræse i sten/beton. Hammerindstillingen fungerer godt,ningen skal bores i materialer.
  Værktjsspidsen SKAL vare trykket helt ned, for at hammeren kan fungere.

BEMERK: Brug kun murværksbor, nár der bores i murværskmaterialer.

11 RENGØRING OG VEDLIGEHOLDELS

11.1 Rengoring

• Hold ventilationshullerne i maskinen rene for at forbindre overophedning af motoren.
  Gor regelmaessigt maskinhuset rent med en blod klud, helst after hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset jegv qaf, sa brug en blod klud fugtet med saebevand.
• Brug aldrig oplosningsmidler som benzin, alkohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

• Vores maskiner er udviklet til at kunne anwendes i en langperiode med kun et minimum af vedligeholdelse. Vedvarende tilfredsstillende anwendelse afhaenger af korrekt vedligeholdelse af maskinen og regelmæssig rengøring.

12 TEKNISKE DATA

Borepatron	13 mm nøglefri
Spænding/frekvens	20 Volt DC
Tandhjulsgear	2-hastigheds
Rotationshastighed	0-400 / 0-1300 min-1
Påvirkning	0-6000/0-19500 ipm
Indstillinger for drejningsmoment	22+1+1 positioner
Drejningsmoment	30 Nm (MAKS.)

13 STØJ

Stojemissionsværdier er malt i overensstemmelse med gaelende standarder. (K=5)

Lydtryksniveau LpA	71 dB(A)
Lydeffektniveau LwA	82 dB(A)

BEMERK:brug horeværn nár lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

Maks. 3,6 m/s²

K = 1,5 m/s²

POWXB10070 DA

14 GARANTI

Produktet dækkes af garant i en periode på 36 maneder fra den Forste købers købsdato
- Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ici: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik ell er tilbehør sasom bor, borebits, savklinger, osv., beskadigelse er der defekter som ffolge af misbrug, ulykke ell erænding eller transportomkostninger.
- Beskadigelse og/eller defekter som ffolge af misbrug er heller ikke omfattet af naerværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer mag kun udfores af et autoriseret kundeservicecenter til Powerplus-værktjoer.
Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftliqt.
- Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden på apparatet er opstaet som fjge af uagt som vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt aller ved grov uagtsomhed), upassende anwendelse (brug til formål som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændiq.
- Accept af krav under garantien kan/DD fre til forlengelse af garantiperioden ellere pabegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.
Apparater ell er dele, som udskiftes under garantien, bliver Varo NV's eiendom.
Vi forbeholder os retten til at afvise alle krav, hvis kobet不信 kan bekraeftes, eller hvis det er tydeligt, atprodukter icke har varet behoigt vedligeholdt. (rene udluftningsabninger, regelmaaessig service af kulborster,...)
Köbskvitteringen skal opbevares som bevis på købsdatoen.
- Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blaseforme med æske (hvis relevant for enheden) sammen med købsdokumentation.
Værktogiet skal oplades mindst en gang om maneden for at sikre, at det fungerer optimalt.

15 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarligmxde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sorg for at genbrugeppe, hvor der findes egnede anlaeg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÄERING

VARO - Vic. Van Rompuy N.V - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærer hermed, at

Apparatbeskrivelse: Slagboremaskine 20 V - Batteridrevet

Varemaerke: PowerPlus

er i overensstemmelse med de vAESentlige krav og andre relevante bestemmelse i gaelende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillag frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europaeiske standarder (herunder eventuelle tillag frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager 06/10/2020, Lier - Belgium

1 ANVÄNDNINGSOMRÄDE 3
2 BESKRIVNING (FIG. A) 3
3 FÖRPACKNINGSINNEHÄLL 3
4 SYMBOLER 4

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG. 4

Fordelar med Li-Ion batterier:
