BRUKSANVISNING POWDP20150 PowerPlus

5.5 Bruk og vedlikehold av batteridrevne verktøy ..................................................... 5

8.2 Forover/revers-velger (venstre/høyre rotasjonsvelger) (2) ................................. 7

Copyright © 2021 VARO S i d e | 3 www.varo.com SLAGNØKKEL 20 V (UTEN BATTERI) POWDP20150 1 BRUKSOMRÅDE Din batteridrevne slagnøkkel er beregnet på å løsne/trekke til bolter (f.eks. hjulboltene på bilen din). Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

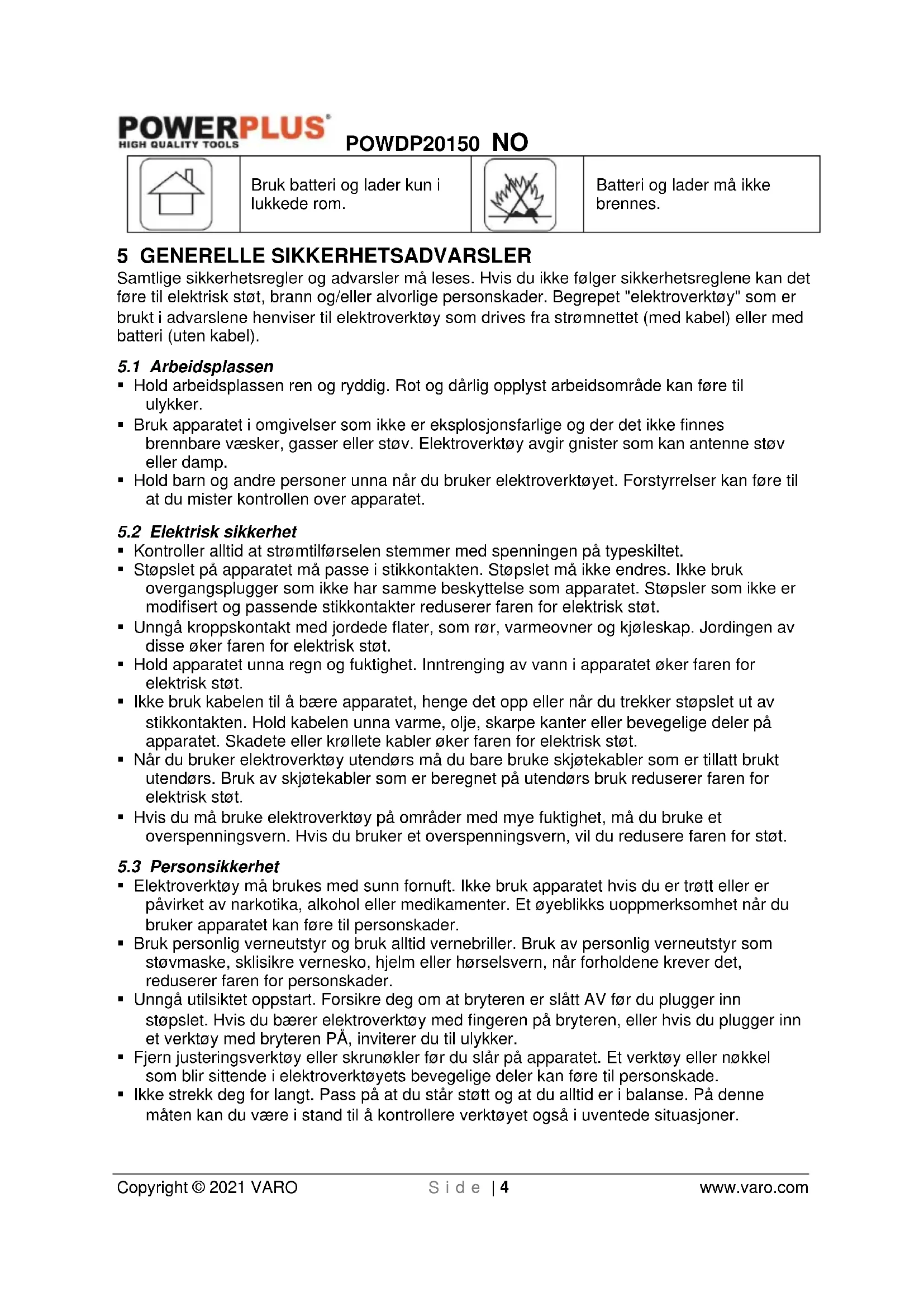

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.POWDP20150 NO Copyright © 2021 VARO S i d e | 5 www.varo.com

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Bruk og vedlikehold av batteridrevne verktøy

• Ladingen må kun utføres med den laderen som spesifiseres av produsenten. En lader som er egnet for en type batteri, kan være brannfarlig hvis den brukes til en annen batteripakke.

• Bruk elektroverktøy kun med den batteripakken som er spesifisert for verktøyet. Å bruke andre batteripakker kan øke risikoen for skade og brann.

• Når batteripakken ikke er i bruk, bør den oppbevares på et sted der den ikke kan komme i kontakt med andre metallgjenstander, som binderser, mynter, nøkler, spikere, skruer og andre små metallgjenstander som kan skape kontakt mellom batteriterminalene. Kortslutning av batteriterminalene kan forårsake svimerker eller brann.

• Unngå at batteripakken eller verktøyet blir utsatt for ekstremt høy temperatur. Hvis batteripakken eller verktøyet utsettes for flammer eller temperatur over 130 °C kan den/det føre til eksplosjon.

• Følg alle ladeinstruksjonene og unngå å lade batteripakken eller verktøyet på et sted med temperatur utenfor temperaturområdet som er spesifisert i instruksjonene. Feil lading eller lading i temperatur utenfor det spesifiserte området, kan skade batteriet og øke brannfaren.POWDP20150 NO Copyright © 2021 VARO S i d e | 6 www.varo.com

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

• Hold el-verktøy i isolerte gripeoverflater når du bruker det på steder der kutteverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en “strømførende” ledning vil gjøre eksponerte metalldeler “strømførende” og gi brukeren støt.

• Graden av faktisk moment kan variere avhengig av tilstanden til gjengingen, hvor ren den er og andre faktorer. Ved stramming av kritiske komponenter, må du kontrollere det faktiske momentet på festet med en mekanisk momentnøkkel (følger ikke med)

• La bits kjøle seg ned før du berører, skifter eller justerer dem. Bits varmes opp mye under bruk, og kan brenne deg.

• Oppretthold etiketter og navneplater på verktøyet. Disse inneholder viktig sikkerhetsinformasjon.

• Unngå utilsiktet start. Klargjør til å begynne arbeidet før du slår på verktøyet.

• Ikke legg ned el-verktøyet før det har stoppet helt. Bevegelige deler kan ta tak i overflaten og trekke verktøyet ut av din kontroll.

• Når du bruker et håndholdt el-verktøy, må du opprettholde et godt tak på verktøyet med begge hender for å motstå startmoment.

• Ikke la verktøyet være uten tilsyn mens batteripakken er tilkoblet. Slå av verktøyet, og ta ut batteripakken før du forlater det.

• Batteriladeren blir varm under bruk. Laderens varme kan stige til usikre nivåer og skape brannfare hvis den ikke får tilstrekkelig ventilasjon, på grunn av elektrisk feil, eller hvis den brukes i et varmt miljø. Ikke sett laderen på en brennbar overflate. Ikke blokker ventilasjonshullene på laderen. Unngå spesielt å plassere laderen på tepper og ryer. De er ikke bare brennbare, men blokkerer også ventilasjonsåpninger under laderen. Plasser laderen på en stabil, fast, ikke brennbar overflate (som en stabil arbeidsbenk av metall eller betonggulv) minst 30 cm unna alle brennbare gjenstander, som gardiner og vegger. Ha et brannslokkingsapparat og røykdetektor i nærheten. Overvåk laderen og batteripakken hyppig mens de lader.

• Dette produktet er ikke en leke. Oppbevares utenfor barns rekkevidde.

• Advarslene, forholdsreglene og instruksjonene som er diskutert i denne instruksjonshåndboken kan ikke dekke alle mulige forhold og situasjoner som kan oppstå. Det må forstås av brukeren at sunn fornuft og forsiktighet er faktorer som ikke kan bygges inn i denne produktet, men må sørges for av brukeren.

• Forsøk aldri å åpne dem, uansett grunn.

• Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

• Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør ditt Li-ion-batteri være ladet til 40% av kapasiteten.

• Når du skal kaste batterier må du følge instruksjonene i avsnittet "Beskytte miljøet".

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte ogPOWDP20150 NO Copyright © 2021 VARO S i d e | 7 www.varo.com det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: − Tørk forsiktig av væsken med en klut. Unngå hudkontakt. − Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på en løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

• Ikke stikk objekter i laderen.

• Ingen minneeffekt (tap av kapasitet etter flere ladning/utladningssykluser) som andre typer batterier. (Ni-Cd, Ni-MeH).

• Begrenset selvutlading. (Se også kapittel: Oppbevaring).

8.2 Forover/revers-velger (venstre/høyre rotasjonsvelger) (2)

Boret har en forover/revers-velger som befinner seg over avtrekksbryteren. VIKTIG: For å unngå å skade girkassen, må man alltid la chucken stoppe helt før man skifter rotasjonsretning eller velger en annen hastighet (HI-LO). Slipp på/av-bryteren for å stoppe.

8.3 Variabel hastighet

Boret har en bryter for variabel hastighet. Rotasjonshastigheten og momentet økes/reduseres tilsvarende utløsertrykket.

8.4 LED arbeidslys (7)

Verktøyet er utstyrt med tre LED-lys foran.

8.5 Hastighetsinnstilling

Dette verktøyet har en knapp som brukes til å justere hastigheten og dreiemomentet. Du kan velge mellom tre ulike hastighetsområder ved å trykke på knappen for hastighetsinnstillinger (12).POWDP20150 NO Copyright © 2021 VARO S i d e | 8 www.varo.com

8.6 TPR mykt håndgrep

Boret er utstyrt med et TPR mykt håndgrep og beskyttende deler. TPR (termoplastgummi) er elastisk, støtabsorberende og miljøvennlig (gjenvinnbart). 9 BRUK

9.1 Lade batteripakken

Batteripakken til dette verktøyet leveres nesten utladet for å hindre mulige problemer. Derfor må du lade batteriet før det brukes første gang. Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det vil ta flere ladesykluser før de kan fullades. Batterier skal kun lades innendørs. Etter normal bruk kreves ca. 1 times ladetid for å fullade batteriet. Batteripakken blir litt varm under ladningen. Dette er normalt og indikerer ikke noe problem. Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Når batteriet er fulladet, kobler du laderen fra strømforsyningen og tar batteripakken ut av laderen. Merk:

1. La batteripakken kjøles helt ned før lading.

2. Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker eller lekkasje.

9.1.1 Ladeindikasjoner (Fig. 1)

• Lyser grønt og rødt: batteri eller lader skadet. Merk: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

3. La batteripakken kjøle seg helt ned før du bruker den.

4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter langvarig bruk av verktøyet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid. MERK: Fjern batteriet fra laderen ved å klemme inn utløserknappen og trekke batteripakken av samtidig.

9.3 Sette i og fjerne batteriet (Fig. 2)

ADVARSEL: Før du utfører noen justeringer må du påse at bormaskinen er slått av og at rotasjonsvelgeren står i midtstilling.

• Hold verktøyet med en hånd og batteripakken (5) med den andre.

• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.

• Belteklipsen (8) er praktisk å bruke for å henge fra seg verktøyet i en kort periode. ADVARSEL: For å redusere risikoen for alvorlig personskade må du alltid skru av verktøyet og fjerne batteripakken før du utfører justeringer eller fjerner/monterer ekstrautstyr eller tilbehør. ADVARSEL: For å redusere risikoen for alvorlig personskade, husk ALDRI å henge verktøyet over hodet ditt eller henge fast andre gjenstander fra beltekroken. Verktøyets belteklips skal kun festes til et skikkelig arbeidsbelte. ADVARSEL: For å redusere risikoen for alvorlig personskade, bør du forsikre deg om at skruen som fester beltekroken er skikkelig strammet til.

• Når du fester eller flytter på belteklipsen (8), må du alltid kun bruke den skruen som følger med. Forsikre deg om at skruen er ordentlig festet og strammet til. Belteklipsen kan festes på begge sidene av verktøyet for å kunne tilpasses både venstre- og høyrehendte. Hvis belteklipsen ikke er ønsket i det hele tatt, kan den fjernes fra verktøyet.

• For å flytte beltekroken eller belteklipsen, løsne skruen som holder den på plass. Plasser kroken på den andre siden. Pass godt på å stramme skruen ordentlig til igjen.

9.5 Velg riktig verktøy

Bruk alltid verktøy med riktig størrelse for bolter og mutre. Feil verktøystørrelse vil gi unøyaktig og uregelmessig festemoment og/eller skade på bolten eller mutteren.

9.6 Installere eller fjerne kontakt (Fig. 3)

• Du må alltid være sikker på at maskinen er avslått og at batteripakken er fjernet før du monterer eller fjerner verktøy.

• Du installerer verktøyet ved å skyve det inn i ambolten på maskinen til det låses på plass. Du fjerner verktøyet ved ganske enkelt å trekke det ut.

9.7 På/av-bryteren (4)

Du starter og stopper slagnøkkelen ved å trykke inn/ut ON/OFF (PÅ/AV)-avtrekkerbryteren.

9.7.1 Bryterlås (Fig. 5)

På/av-bryteren kan låses i av-stilling.POWDP20150 NO Copyright © 2021 VARO S i d e | 10 www.varo.com Dette hjelper til å redusere faren for utilsiktet oppstart når verktøyet ikke er i bruk. Bryteren låses ved å sette retningsvelgeren i midtstilling.

9.7.2 Rotasjonsretning: (Fig. 6)

Rotasjonsretningen kontrolleres med forover/revers-velgeren som sitter over på/av-bryteren.

9.7.2.1 Rotasjon med klokken:

Høyre: For å velge rotasjon fremover, slipper du på/av-knappen og skyver rotasjonsvelgeren over til venstre side av verktøyet.

9.7.2.2 Rotasjon mot klokken:

Venstre: For å velge revers, skyver du rotasjonsvelgeren til høyre side av verktøyet.

9.7.3 Variabel hastighet

Dette verktøyet har en trinnløs hastighetsvelger som gir høyere hastighet og moment ved økt trykk på på/av-bryteren. Hastigheten kontrolleres med trykket på på/av-bryteren.

9.8 Justering av hastighet

Det er 3 LED-lys foran på dette verktøyet. Arbeidslyset kan tennes uten at motoren går med et lett trykk på bryteren, slik at du kan lyse opp arbeidsområdet før du starter. Lyset lyser også mens du borer/skrur. ADVARSEL: Ikke se direkte inn i lysstrålen. Pek aldri lysstrålen mot en person eller mot et annet objekt enn arbeidsstykket. Ikke pek lysstrålen mot personer og aldri mot noen øyne i mer enn 0,25 sekunder.POWDP20150 NO Copyright © 2021 VARO S i d e | 11 www.varo.com

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

• Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring. 11 TEKNISKE DATA Model nr. POWDP20150 Nominell spenning (likestrøm) 20 V Rotasjonshastighet 0-1300 min-1/0-2000 min-1/0-2900 min-1 Slaghastighet 0-4350 bpm Innfesting 1/2” Maks dreiemoment Maks 2/100/220 Nm 12 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 87 dB(A) Lydeffektnivå LwA 98 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) Max 6,7 m/s² K = 1,5 m/s²POWDP20150 NO Copyright © 2021 VARO S i d e | 12 www.varo.com 13 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produkt ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

10.2 Vedligeholdelse
