Тип на продукта	Безжичен ударен ключ
Марка	PowerPlus
Модел	POWDP20150
Захранване	Li-ion 20 V батерия (не е включена)
Скорост на празен ход	0-1300 / 0-2000 / 0-2900 min⁻¹
Честота на ударите	0-4350 cpm
Максимален въртящ момент	220 Nm
Тип на гнездото	Квадрат 1/2"
Брой скорости	3
Посока на въртене	По часовниковата стрелка и обратно
Регулатор на скоростта	Да, чрез натискане на спусъка
Заключване на превключвателя	Да
LED лампа	3 предни LED
Клипс за колан	Да, подвижен и обратим
Ниво на звуково налягане (LpA)	87 dB(A)
Ниво на звукова мощност (LwA)	98 dB(A)
Вибрации (aw)	6,7 m/s²
Предназначение	Затягане/разхлабване на болтове (непрофесионално)
Гаранция	36 месеца
Поддръжка	Почиствайте вентилационните отвори, избягвайте разтворители

Често задавани въпроси - POWDP20150 PowerPlus

Как да заредя батерията на безжичния ударен ключ PowerPlus POWDP20150?

Свържете зарядното устройство към електрически контакт (зелено постоянно = готово). Поставете батерията в зарядното (червено мигащо = зареждане). След като стане зелено постоянно, батерията е заредена. Оставете я да се охлади преди употреба. Зареждайте само във вътрешно помещение, между 4 °C и 40 °C.

Как да настроите скоростта на модел POWDP20150?

Използвайте бутона за настройка на 3 скорости (поз. 12) на дисплейния панел. Всяко натискане променя обхвата: скорост 1 (0-1300 об/мин), скорост 2 (0-2000 об/мин), скорост 3 (0-2900 об/мин). Светва съответният индикатор.

Как да смените посоката на въртене?

Превключвателят за посока на въртене (поз. 2) се намира над спусъка. За въртене по часовниковата стрелка (затягане) натиснете лоста наляво. За въртене обратно на часовниковата стрелка (разхлабване) натиснете надясно. Поставете го в центъра, за да заключите превключвателя.

Какъв е максималният въртящ момент?

Максималният въртящ момент е 220 Nm. Реалният въртящ момент зависи от състоянието на болтовете и батерията. За критични съединения проверете с механичен динамометричен ключ.

Как да монтирате и демонтирате гнездото?

Уверете се, че инструментът е изключен и батерията е извадена. Натиснете гнездото върху квадрата 1/2'' до щракване. За да го свалите, просто го издърпайте. Винаги използвайте подходящия размер гнездо.

Как да използвате клипса за колан?

Закрепете клипса за колан (поз. 8) отстрани на инструмента с помощта на приложения винт. Може да се монтира отляво или отдясно за левичари/десничари. Закачете инструмента на колан за инструменти. Не закачайте над главата.

Какво да направя, ако батерията е гореща след употреба?

Оставете батерията да се охлади до стайна температура преди зареждане. Никога не зареждайте гореща батерия. Това удължава живота ѝ. Батерията се нагрява нормално по време на зареждане (нормален процес).

Какви са основните предпазни мерки за безопасност?

Носете защитни очила. Дръжте инструмента за изолираните повърхности, за да избегнете токов удар при контакт със скрит проводник. Не гледайте директно LED лампата. Изключете инструмента и извадете батерията преди настройки. Не използвайте на открито под дъжд.

Как да почиствате и поддържате ударния ключ?

Почиствайте редовно вентилационните отвори с мека кърпа, за да избегнете прегряване. Използвайте влажна кърпа с вода и сапун за упорити замърсявания. Никога не използвайте разтворители като бензин или алкохол. Ремонтът да се извършва от оторизиран специалист.

Какво да направя, ако инструментът не стартира?

Проверете дали батерията е правилно поставена и заредена (натиснете бутона за индикация на капацитета). Уверете се, че превключвателят за посока на въртене не е в централно положение (заключване). Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP20150 PowerPlus

5.4 Използване и грижи за електроинструмента ....5

5.5 Употреба и поддръжка на инструмент с батерии....6

5.6 Сервизно обслужване....6

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ......6

8.2 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (2) 8

8.5 Настройка на скоростта....8

8.6 Мека ръкохватка от TPR....9

9 РАБОТА....9

9.1 Зареждане на акумулаторната батерия....9

9.1.1 Индикация на зареждането (Фиг. 1)....9

9.2 Индикатор на зареждането (Фиг. 1а)....10

9.3 Вкарване и изваждане на батерията (Фиг. 2)....10

9.4 Скоба за ремък (Фиг. 3)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP20150 BG

9.5 Избиране на правилно гнездо. 11
9.6 Монтиране или демонтиране на гнездо (Фиг. 4)....11
9.7 Превключвател (6)....11
9.7.1 Заключване на превключвателя (Фиг. 5)....11
9.7.2 Посока на въртене (Фиг. 6)....11
9.7.2.1 Въртене по часовниковата стрелка:....11
9.7.2.2 Въртене обратно на часовниковата стрелка: 11
9.7.3 Променлива скорост....11
9.8 Регулиране на скоростта....12
9.9 Светодиодна лампа (Фиг. 7)....12
10 ПОЧИСТВАНЕ И ПОДДРЪЖКА 12
10.1 Почистване....12
10.2 Поддръжка....12
11 ТЕХНИЧЕСКИ ДАННИ .... 13
12 ШУМ 13
13 ГАРАНЦИЯ....13
14 ОКОЛНА СРЕДА....14
15 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 15

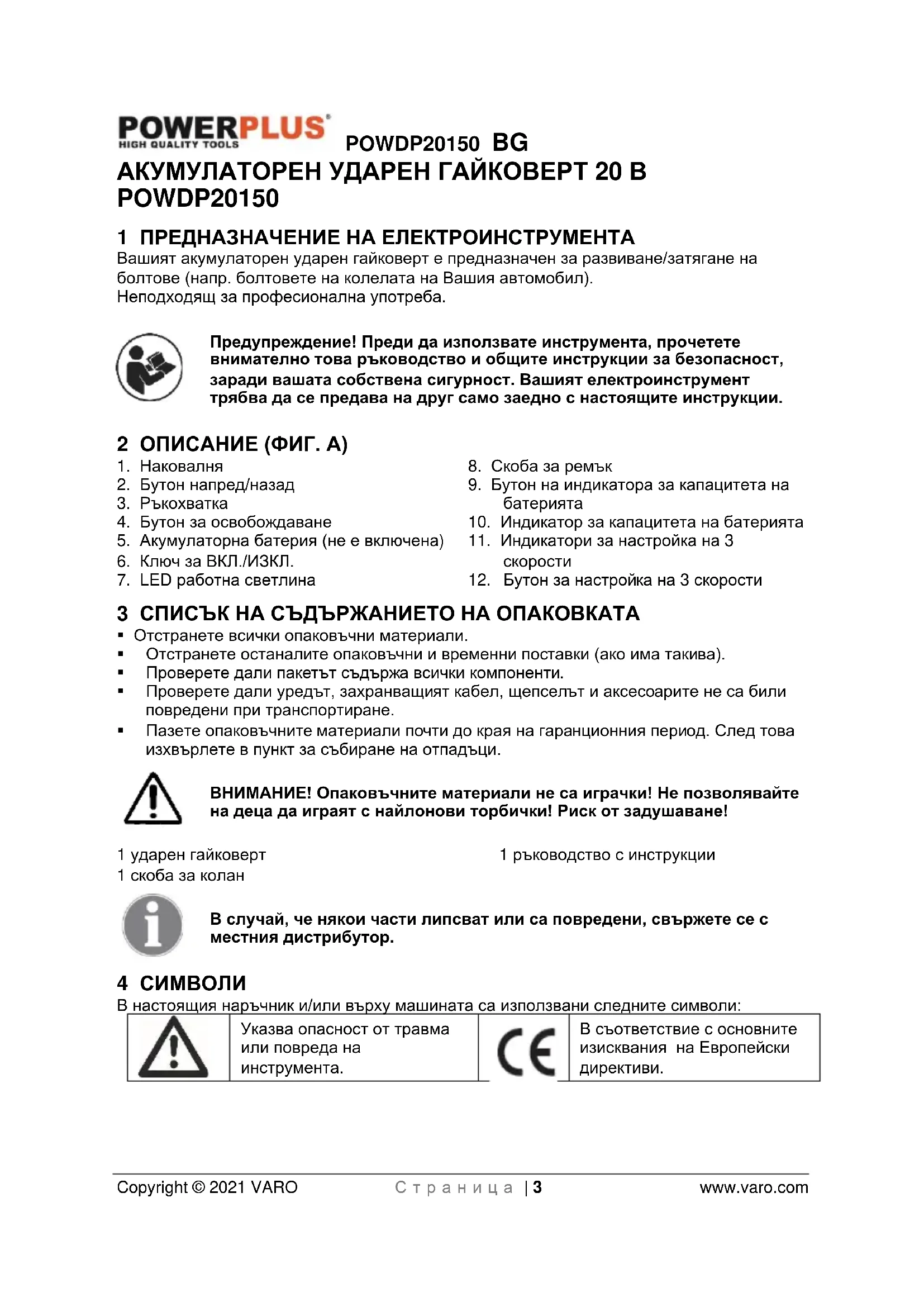

Вашият акумулаторен ударен гайковерт е предназначен за развиване/затягане на болтове (напр. болтовете на колелата на Вашия автомобил). Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Наковалня
2. Бутон напред/назад
3. Ръкохватка
4. Бутон за освобождаване
5. Акумулаторна батерия (не е включена)
6. Ключ за ВКЛ./ИЗКЛ.

7. LED работна светлина

8. Скоба за ремък

9. Бутон на индикатора за капацитета на батерията
10. Индикатор за капацитета на батерията
11. Индикатори за настройка на 3 скорости
12. Бутон за настройка на 3 скорости

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 ударен гайковерт

1 ръководство с инструкции

1 скоба за колан

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски директиви.

	Преди да използвате машината, прочетете ръководството.		Клас II – Машината е с двойна изолация; порадитова заземителен проводник не е необходим (само за зарядното устройство).
	Околна температура 40 °C макс. (само за акумулаторната батерия).		Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.
	Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.		Не изгаряйте акумулаторната батерия или зарядното устройство.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

POWDP20150 BG

- Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

- Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

- Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

- Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

- Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

- Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

- Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

POWDP20150 BG

- Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Употреба и поддръжка на инструмент с батерии

- Презареждайте само със зарядното устройство указано от производителя. Зарядно устройство, което е подходящо за един тип акумулаторни батерии, може да създаде риск от пожар, когато се използва с друг тип акумулаторни батерии.

- Използвайте електрическите инструменти само с указания тип акумулаторни батерии. Употребата на други акумулаторни батерии може да създаде риск от нараняване и пожар.

- Ако акумулаторната батерия не се използва, дръжте я далеч от други метални предмети като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да свържат едната клема с другата. Свързването на късо на клемите на батерията може да причини изгаряния или пожар.

- При условия на злоупотреба може да бъде изпусната течност от батерията, избягвайте контакта с нея. Ако възникне случаен контакт, промийте с вода. Ако течността контактува с очите, в допълнение потърсете медицинска помощ. Течността изпусната от батерията може да причини раздразнение или изгаряния.

- Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредени или модифицирани батерии може да са с непредсказуемо поведение, което може да доведе до пожар, експлозия или риск от нараняване.

- Не излагайте акумулаторната батерия или инструмента на огън или прекомерни температури. Излагането на огън или температура над 130 °C може да причини експлозия.

- Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния диапазон указан в инструкциите. Неправилно зареждане или при температури извън указания диапазон може да повреди батерията и да увеличи риска от пожар.

5.6 Сервизно обслужване

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

- Дръжте електрическите инструменти за изолираните ръкохватки, когато има опасност режещият инструмент да влезе в контакт със скрито окабеляване. При контакт с кабел под напрежение неизолираните метални части на инструмента могат да причинят токов удар на оператора.

- Въртящият момент може да се променя в зависимост от чистотата и състоянието на резбата, както от други фактори. При затягане на критични компоненти, проверете действительно прилагания въртящ момент с механичен динамометричен ключ (не е приложен)

- Не докосвайте бургията преди да изстине. Бургиите се нагорещяват силно при работа и могат да ви изгорят.

- Пазете етикетите и табелките на инструмента. Те съдържат важна информация за безопасна работа.

- Избягвайте неволно включване на инструмента. Подгответе се за работа, преди да включите инструмента.

POWDP20150 BG

• Не оставяйте инструмента, преди напълно да е спрял. Движещите се части могат да влязат в контакт с повърхността и да го завъртят неконтролирано.
• При работа с ръчен електрически инструмент го дръжте с две ръце, за да овладеете началния въртяш момент.
• Не оставяйте без надзор инструмента при включена акумулаторна батерия. След приключване на работата изключете инструмента и свалете акумулаторната батерия.
• Зарядното устройство се нагрява при работа. При липса на подходяща вентилация, електрически дефект или висока околна температура, зарядното устройство може да се нагрее до такава степен, че да създаде опасност от пожар. Не поставяйте зарядното устройство върху горима повърхност. Не закривайте вентилационните отвори на зарядното устройство. Никога не поставяйте зарядното устройство върху килим или может - те са не само запалими, но и пречат на достъпа на въ воздух до вентилационните отвори под зарядното устройство. Поставете зарядното устройство върху стабилна, устойчива и негорима повърхност (метална работна маса или бетонен под) най-малко на 30 см. встрани от всички останали запалими обекти, например пердета или стени. Оборудвайте помещението с пожарогасител и пожарен датчик за дим. Проверявайте често включеното зарядно устройство и акумулаторната батерия.
• Този продукт не е играчка. Съхранявайте инструмента извън обсега на деца.
• Предупрежденията, предпазните мерки и инструкциите по експлоатация в това ръководство не изчерпват всички възможни условия и ситуации, които могат да възникнат. Здравият разум и вниманието са фактори, които не могат да бъдат вградени в продукта - те са задължение и отговорност на оператора.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
■ Не съхранявайте на места, където температурата може да превиши 40 °C.
■ Зареждайте само при околни температури между 4 °C и 40 °C.
- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.
- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не

POWDP20150 BG

хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте долните инструкции:

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

• Не се опитвайте да зареждате непрезареждащи се батерии.
• Ако кабелите са дефектни, заменете ги веднага.
• Не излагайте на въздействието на вода.
  ▪ Не отваряйте зарядното устройство.
• Не пробивайте зарядното устройство.
• Зарядното устройство е предназначено само за работа на закрито.

8 МЕХАНИЗМИ

• Литиево-йонните батерии са с по-добро съотношение между капацитет и тегло (повече мощност при по-малко тегло, по-компактна батерия).
• Няма ефект на запаметяване (загуба на капацитет след няколко цикъла на зареждане и изтощаване), както е при другите типове батерии. (Ni-Cd, Ni-MeH...).
• Ограничен саморазряд (виж също така раздел „Съхранение").

8.2 Избирач „напред/назад” (избирач на посоката на въртене „надясно/наляво”) (2)

Вашият инструмент с избирач на посоката на въртене напред или назад, който е поставен над спусъка на прекъсвача.

ВНИМАНИЕ: За да предотвратите повреждане на предавателния механизмъм, винаги изчаквайте патронникът да спре напълно преди да промените посоката на въртене или да изберете друга скорост (HI-LO – голяма или малка). Натиснете спусъка на прекъсвача, за да спрете машината.

8.3 променлива скорост

Вашият инструмент с превключвател за промяна на скоростта. Скоростта на въртене и въртящият момент се увеличават в съответствие с упражнения върху спусъка натиск.

8.4 LED работна светлина (7)

Вашият инструмент е оборудван с 3 LED светлини отпред.

8.5 Настройка на скоростта

Този инструмент има бутон за регулиране на скоростта и въртящия момент. С бутона за настройка на скоростта (12) можете да изберете 3 диапазона.

8.6 Мека ръкохватка от TPR

Вашият инструмент е снабдена с мека ръкохватка от TPR и защитни принадлежности. Термопластичната гума (TPR) е еластичен, ударопоглъщащ и безопасен за околната среда материал (рециклиращ се).

9 РАБОТА

9.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете работа.

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на закрито.

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.

Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем.

Не поставяйте зарядното устройство в зона с повишена температура или на студено.

Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство. Забележка:

1. Оставете акумулаторния блок да се охлади напълно преди зареждане.

2. Проверете акумулаторния блок преди зареждане, не зареждайте акумулаторен блок с пукнатини или течове.

9.1.1 Индикация на зареждането (Фиг. 1)

Свържете зарядното устройство към контакта:

- Постоянно зелено: готовност за зареждане.

■ Мигащо червено: зареждане.

■ Постоянно зелено: заредено.

Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съответства напълно на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.

2. След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.

3. Оставете акумулаторната батерия да изстине, преди да я използвате.

4. Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

9.2 Индикатор на зареждането (Фиг. 1а)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (9). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:

Светят трите светодиода: Акумулаторната батерия е напълно заредена.

Светят два светодиода: Акумулаторната батерия е заредена на 60%.

Свети един светодиод: Акумулаторната батерия е почти разредена.

9.3 Вкарване и изваждане на батерията (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Хванете инструмента с едната ръка и акумулаторната батерия (5) с другата.
• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

9.4 Скоба за ремък (Фиг. 3)

■ Скобата за ремък (8) е удобна за временно закачане на инструмента.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, изключете инструмента и разкачете акумулаторната батерия преди извършване на каквито и да е настройки или снемане/монтиране на приставки или аксесоари.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, НЕ окачвайте инструмента над нивото на главата или не окачвайте предмети на куката на ремъка. Закачайте скоба на ремъка само на подходящ работен ремък.

ПРЕДУПРЕЖДЕНИЕ: За да намалите опасността от тежко нараняване, уверете се, че винтът, който държи куката на ремъка е осигурен.

POWDP20150 BG

• Когато прикрепвате или подменяте скобата за ремъка (8), използвайте само винта, който е предоставен. Осигурете доброто затягане на винта. Скобата на ремъка може да се прикрепи към всяка страна на инструмента като се използва само предоставения винт, за да се приспособи за потребители служещи си с лява или дясна ръка. Ако скобата на ремъка не е желана, може да се отстрани от инструмента.
• За преместване на куката на ремъка, снемете винта, който я задържа в позицията, след това сглобете отново от другата страна. Не забравяйте добре да стегнете винта.

9.5 Избиране на правилно гнездо.

Винаги използвайте гнездо, съобразено с големината на болтовете и гайките. Неправилното гнездо може да доведе до неточен и несъвместим въртящ момент на затягане и/или повреда на болта или гайката.

9.6 Монтиране или демонтиране на гнездо (Фиг. 4)

• Преди да монтирате или демонтирате гнездото, винаги проверявайте дали инструментът е изключен и дали акумулаторният блок е свален.
• За да монтирате гнездото, трябва да го притиснете към опорното чело, докато блокира на мястото си. За да демонтирате гнездото, просто го издърпайте.

9.7 Превключвател (6)

Ударният гайковерт се стартира и спира с натискане и освобождаване на превключвателния спусък за ВКЛ./ИЗКЛ.

9.7.1 Заключване на превключвателя (Фиг. 5)

Спусъкът на превключвателя може да бъде заключен в положение Изкл. Така се намалява вероятността за случайно включване, когато инструментът не се използва. За да заключите спусъка на превключвателя, поставете селектора на посоката на въртене в централно положение.

9.7.2 Посока на въртене (Фиг. 6)

Посоката на въртене се управлява от селектор, разположен над спусъка на превключвателя.

9.7.2.1 Въртене по часовниковата стрелка:

Надясно: За да изберете преден ход на въртене, отпуснете прекъсвача за вкл/изкл и избутайте лоста за преден/заден ход към лявата страна на инструмента.

9.7.2.2 Въртене обратно на часовниковата стрелка:

Наляво: За да изберете заден ход на въртене, избутайте лоста към дясната страна на инструмента.

Този инструмент има превключвател за променлива скорост, който осигурява по-висока скорост и въртящ момент при усилване на натиска върху превключвателя. Скоростта се контролира чрез силата на натискане върху спусъка на превключвателя.

9.8 Регулиране на скоростта

Налични са три настройки за скоростта за тази машина. Натиснете кръглия бутон на таблото за показване на скоростта, за да промените съответно скоростта

Таблото за показване на скоростта показва информацията по-долу:

Светлина	Индикатори за светлина	Статус
Първата светлина е включена		Скорост едно: 0-1300/мин.
Втората светлина е включена		Скорост две:0-2000/мин.
Третата светлина е включена		Скорост три:0-2900/мин.

От предната страна на този инструмент има 3 светодиода.

Светодиодната работна лампа може да свети преди включване на двигателя, ако натиснете ключа леко, което ще освети работната зона за предварителна проверка, и ще остане да свети и по време на работа.

ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към коедо и да било лице или предмет освен към работния детайл.

Не насочвайте преднамерено лъча към хора и се уверете, че той няма да бъде насочен към окото на човек за по-продължително от 0,25 сек.

■ Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.
- Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
- На вентилационните отвори не трябва да има прах и мръсотия.
- Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
- Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

10.2 Поддръжка

- Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.

11 ТЕХНИЧЕСКИ ДАННИ

Модел No.	POWDP20150
Номинално напрежение (прав ток)	20 В
Скорост на въртене	0-1300 мин.-1/0-2000 мин.-1/0-2900 мин.-1
Impact rate	0-4350 удара/мин.
Тип на гнездото	1/2”
Макс. въртящ момент	Макс. 2/100/220 Нм

12 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	87 дБ(А)
Ниво на звуковата мощност LwA	98 дБ А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).

aw (Вибрации)

Макс. 6,7 м/с²

K = 1,5 m/c²

13 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

POWDP20150 BG

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.
• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

14 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-2-2 : 2014

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкерхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията
