РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX00408 PowerPlus

5.4 Използване и грижи за електроинструмента .............................................. 5

7.2 Вкарване и изваждане на накрайници (Фиг. C) ............................................... 7

7.5.2 Въртене обратно на часовниковата стрелка: ....................................................... 8

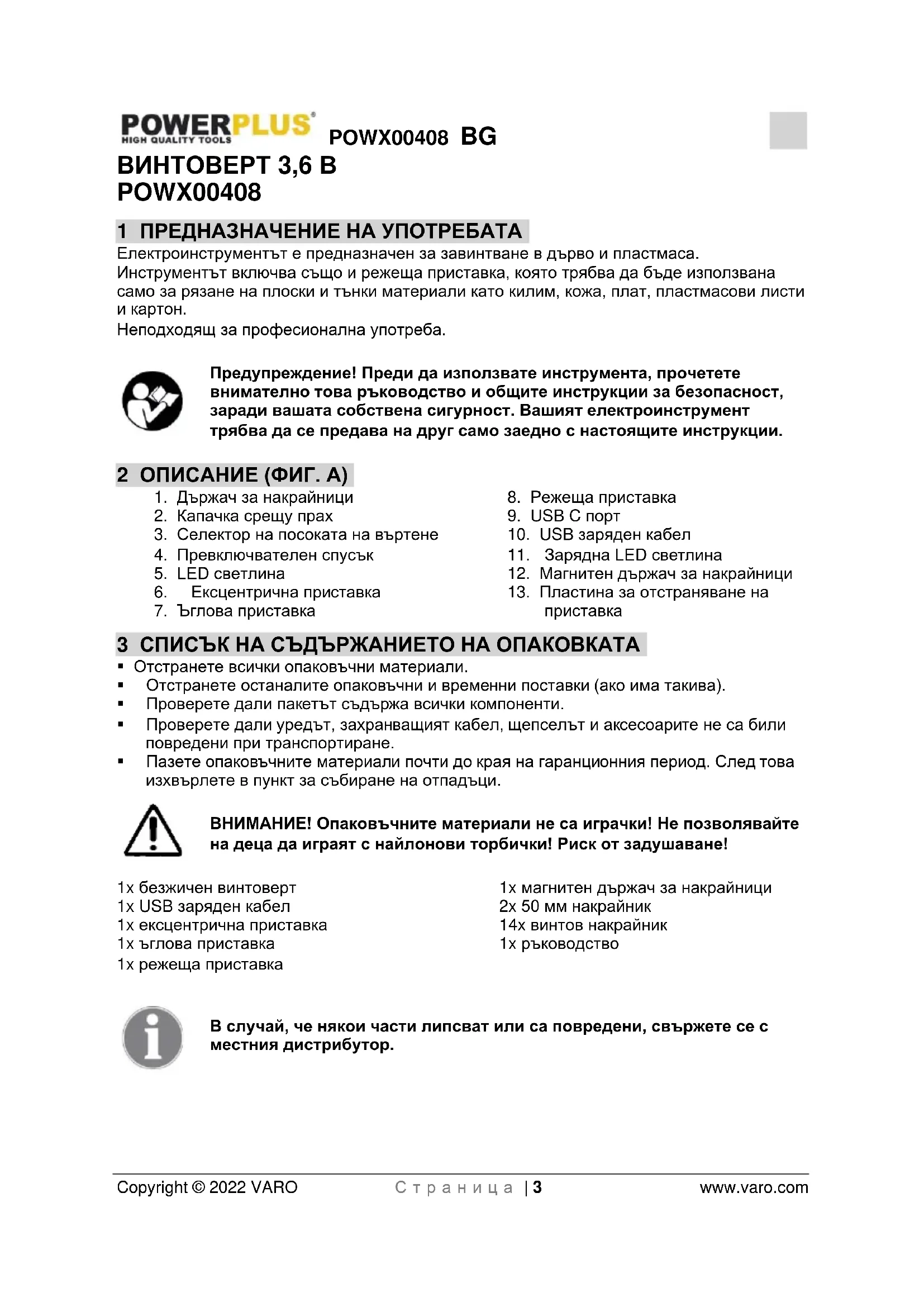

Неподходящ за професионална употреба. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. A)

1. Държач за накрайници

2. Капачка срещу прах

3. Селектор на посоката на въртене

4. Превключвателен спусък

12. Магнитен държач за накрайници

13. Пластина за отстраняване на

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1x безжичен винтоверт 1x USB заряден кабел 1x ексцентрична приставка 1x ъглова приставка 1x режеща приставка 1x магнитен държач за накрайници 2x 50 мм накрайник 14x винтов накрайник 1x ръководство В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Указва опасност от травма или повреда на инструмента.

В съответствие с основните изисквания на Европейски

Използвайте предпазни средства за очите.

Носете защитни ръкавици.

Преди да използвате машината, прочетете ръководството.

Електрическите продукти не трябва да бъдат изхвърляни заедно с домакински отпадъци.

5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 5 www.varo.com

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 6 www.varo.com

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА, СПЕЦИФИЧНИ ЗА ЗАКУПЕНИЯ ОТ ВАС ЕЛЕКТРОИНСТРУМЕНТ

• Дръжте електроинструмента за повърхностите на изолираните ръкохватки, когато работите там, където винтът може да контактува със скрит проводник. Винтовете контактуващи с проводник „под напрежение” могат да поставят металните части на електроинструмента „под напрежение” и да подложат оператора на токов удар.

• Защитете зарядното устройство за батерията от дъжд и влага. Проникването на вода в зарядното устройство увеличава риска от токов удар.

• Зареждайте само със зарядното устройство посочено от производителя. Зарядно устройство, което е подходящо за един тип батерия, може да създаде риск от пожар, когато бъде използвано с друг батерия.

• Не зареждайте други батерии. Зарядното устройство е подходящо само за зареждане на литиево-йонни батерии в посочения диапазон на напрежението. В противен случай има опасност от пожар и експлозия.

• Поддържайте зарядното устройство чисто. Замърсяването може да причини опасност от токов удар.

• Проверявайте зарядното устройство, кабела и щепсела всеки път преди употреба. Не използвайте зарядното устройство, когато установите дефекти. Не отваряйте зарядното устройство сами и го предоставяйте за ремонт само на квалифициран персонал използващ оригинални резервни части. Повредените зарядни устройства, кабели и щепсели увеличават риска от токов удар.

• Не работете със зарядното устройство върху лесно възпламеняеми повърхности (напр. хартия, текстил и т.н.) или във възпламеняема среда. Има опасност от пожар поради загряване на зарядното устройство по време на зареждане.

• При условия на злоупотреба от батерията може да бъде изхвърлена течност – избягвайте контакта с нея. В случай на случаен контакт изплакнете с вода. Ако са засегнати очите, потърсете медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния.

• Не отваряйте батерията сами. Има опасност от късо съединение.

• Защитете батерията от топлина, напр. включително от слънчеви лъчи и огън. Има опасност от експлозия.

• Не свързвайте на късо батерията. Има опасност от експлозия.

• В случай на повреда и неправилна употреба на батерията могат да бъдат изпуснати изпарения. В случай на оплаквания осигурете свеж въздух и се консултирайте с лекар. Изпаренията могат да раздразнят дихателната система.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 7 www.varo.com 7 РАБОТА

7.1 Процедура на зареждане (Фиг. B)

Литиево-йонната батерия е защитена срещу силно разреждане. Когато батерията се разреди, машината се изключва с помощта на предпазна верига: държачът за накрайника престава да се движи. Винтовертът има вградена батерия, не се опитвайте да извадите

ЗАБЕЛЕЖКА: Не всеки USB A порт на лаптопи, компютри и други е източник на захранване, някои са само за прехвърляне на данни. Устройства не могат да бъдат зареждане от USB A портове само за прехвърляне на данни. Това не означава, че вашето устройство е дефектно. Просто потърсете друг USB A порт, за да заредите своето устройство. ЗАБЕЛЕЖКА: При свързване към вграден USB A порт на друго устройство (например лаптоп, компютър и др.) се уверете, че устройството е включено и свързано към електрически контакт. Зареждането ще започне само, когато тези изисквания са изпълнени. Външните акумулатори обаче са изключение и са автономен източник на електрозахранване.

• Винтовертът може да бъде зареден само през захранван USB A порт, например външен акумулатор, лаптоп, компютър или USB зарядно устройство (не е включено) от вашия смартфон.

• Вкарайте USB C конектора на зарядния кабел (10) в USB C порта (9) в долната част на ръкохватката на винтоверта и USB A конектора в захранван USB A порт.

• В случай на външен акумулатор зареждането започва веднага след вкарване на щепсела на USB A кабела в USB A порта.

• В случай на употреба на USB зарядно устройство (напр. зарядно устройство за смартфон) се уверете, че то е свързано към електрически контакт.

• Процесът на зареждане стартира веднага след като щепселът на USB A зарядния кабел бъде вкаран в USB A порта.

• Зарядната LED светлина (11) свети в червено по време на процедурата на зареждане. Батерията е напълно заредена, когато червеният индикатор стане

По време на процеса на зареждане ръкохватката на машината се загрява. Това е нормално. Когато зареждането завърши, извадете зарядното устройство от

Не използвайте машината по време на зареждането.

7.2 Вкарване и изваждане на накрайници (Фиг. C)

Важно! Винаги заключвайте превключвателния спусък преди да сменяте винтовия накрайник, за да избегнете неочаквано стартиране на машината (вижте параграф 7.3). Когато машината е напълно спряла, вкарайте или извадете интовия накрайник.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 8 www.varo.com Използвайте само накрайници, които могат да бъдат затегнати сигурно в патронника и за целта, за която са конструирани накрайниците. Преди употреба на машината проверете далли винтовият накрайник е вкаран правилноy. Избягвайте презатягане на винтовете, в противен случай винтовият накрайник може да бъде повреден или може да настъпи повреда на резбите.

7.3 Превключвателен спусък (Фиг. A)

• Използвайте превключвателния спусък (4), за да стартирате машината и продължавайте да го държите за непрекъсната работа.

• За да изключите машината, освободете превключвателния спусък (4).

• За да заключите превключвателния спусък (4), поставете селектора на посоката на въртене (3) в средната позиция.

7.4 Работно точково осветление (Фиг. A)

• Натискането на работния бутон ще включи работното точково осветление.

• Отпускането на работни бутон ще изключи работното точково осветление.

7.5 Посока на въртене

• Посоката на въртене се управлява чрез селектора на посоката на въртене (5) разположен над спусъка на превключвателя.

7.5.1 Въртене по часовниковата стрелка:

За да изберете въртене по часовниковата стрелка, освободете спусъка на превключвателя и натиснете селектора на посоката на въртене (6) към лявата страна на инструмента.

7.5.2 Въртене обратно на часовниковата стрелка:

За да изберете въртене обратно на часовниковата стрелка, освободете спусъка на превключвателя и натиснете селектора (6) към дясната страна на инструмента.

7.6 Завинтване на винт

Настройте посоката на въртене на винтоверта (3) по часовниковата стрелка. Вкарайте винтовия накрайник в прореза в главата на винта. Дръжте винтовия накрайник перпендикулярно към главата на винта, в противен случай винтът или главата на винта могат да бъдат повредени. Натискайте винтовия накрайник към винта с постоянен натиск със завинтването на винта. Когато винтът бъде напълно завинтен, хванете машината здраво и отпуснете спусъка за вкл./изкл., в противен случай винтът или главата на винта могат да бъдат повредени. Ако спусъкът за вкл./изкл. не бъде отпуснат веднага, високият въртущ момент може да повреди и винтовия накрайник или винтоверта.

7.7 Отвинтване на винт

Настройте посоката на въртене на винтоверта (3) обратно на часовника. Вкарайте винтовия накрайник в прореза в главата на винта. Дръжте винтовия накрайник перпендикулярно към главата на винта, в противен случай винтът или главата на винта могат да бъдат повредени. Натискайте винтовия накрайник към винта с постоянен натиск със отвинтването на винта.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 9 www.varo.com

7.8 Смяна на приставки (Фиг. A и D)

Винтовертът се доставя с 3 приставки:

• 2 приставки за завинтване на винтове (6 и 7),

• 1 режеща приставка (8).

• Преди поставяне на приставки гумената капачка (2) трябва да бъде отстранена (a) от задвижващата глава.

7.8.1 Поставяне на приставки (b)

• 2-те приставки за завинтване на винтове могат да бъдат поставени във всичките 4 посоки (нагоре, надолу, наляво и надясно).

• Режещата приставка (8) трябва да бъде поставяна само с ножа сочещ надолу.

• Отворът и стрелките на приставката трябва да сочат към задвижващата глава.

• Натиснете приставката върху винтоверта, докато щракне на място.

7.8.2 Снемане на приставки (c)

• Обърнете внимание, че има две пластини за снемане (13) върху страните на всички приставки, те са маркирани с ленти и стрелка.

• Натиснете надолу силно и двете пластини за снемане и издърпайте приставката.

7.9 Употреба на режещата приставка (Фиг. A и E)

• Режещата приставка (8) може да бъде използвана за рязане на плоски и меки материали (вижте глава 1).

• Максималната дебелина на материала е 6 мм.

• Посоката на въртене може да бъде настроена във всяка посока (вижте параграф 7.5).

• Стартирайте режещата приставка с натискане на превключвателния спусък.

• Внимателно плъзнете отвора на резеца върху ръба на материала и продължете да режете според необходимостта. Рязането на твърди материали (например дървесина, метал, камък и др.) или материали по-дебели от 6 мм може да доведе до повреда на устройството или до нараняване на хора. 8 ПОЧИСТВАНЕ И ПОДДРЪЖКА

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка

• На вентилационните отвори не трябва да има прах и мръсотия.

• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.

• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

• Повредените режещи остриета трябва да бъдат ремонтирани или сменени от квалифициран сервиз преди да работите с машината.

• След всяка режеща операция почиствайте режещото острие с мека четка и кърпа.

Внимание! Винаги изключвайте винтоверта и блокирайте превключвателя в ИЗКЛ. положение преди да извършвате каквато и да било работа по машината.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 10 www.varo.com 9 ТЕХНИЧЕСКИ ДАННИ

POWX00408 Номинално напрежение 3,6 В Обороти на празен ход 200 об./мин. Капацитет на батерията 1500 mAh Време за зареждане 3 – 5 часа 10 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 56 дБ(A) Ниво на звуковата мощност LwA 67 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A). aw (Вибрации) 0,9 м/с² K = 1,5 м/с² 11 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 11 www.varo.com

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 12 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 12 www.varo.com 13 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че продукт: Винтоверт 3,6 В марка: POWERplus модел: POWX00408 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2014/30/EU 2006/42/EC Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN62841-1 : 2015 EN62841-2-2 : 2014

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията,, Philippe Vankerkhove, MSc.EE. Регулационни въпроси – мениджър по съответствията 11/03/2022, Lier - Belgium
