РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWX00408 PowerPlus

5.4 Эксплуатация и уход за электроинструментом ......................................... 5

• 9 TEХНИЧЕСКИЕ ДАННЫЕ p. 10
• 10 ШУМ p. 10
• POWX00408 RU Copyright © 2022 VARO NV С т р . | 2 www.varo.com 11 ГАРАНТИЯ p. 10
• 12 ОКРУЖАЮЩАЯ СРЕДА p. 11
• 13 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ POWX00408 RU Copyright © 2022 VARO NV С т р . | 3 www.varo.com ШУРУПОВЕРТ 3,6 В POWX00408 1 НАЗНАЧЕНИЕ Электроинструмент предназначен для завинчивания шурупов и винтов в дереве и пластмассе. Инструмент также включает в себя насадку для резки, которую следует использовать только для резки мягких плоских и тонких материалов, таких как ковровое покрытие, кожа, ткань, пластиковые листы и картон. Не предназначен для коммерческого использования. ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции. 2 ОПИСАНИЕ (РИС. A) p. 12

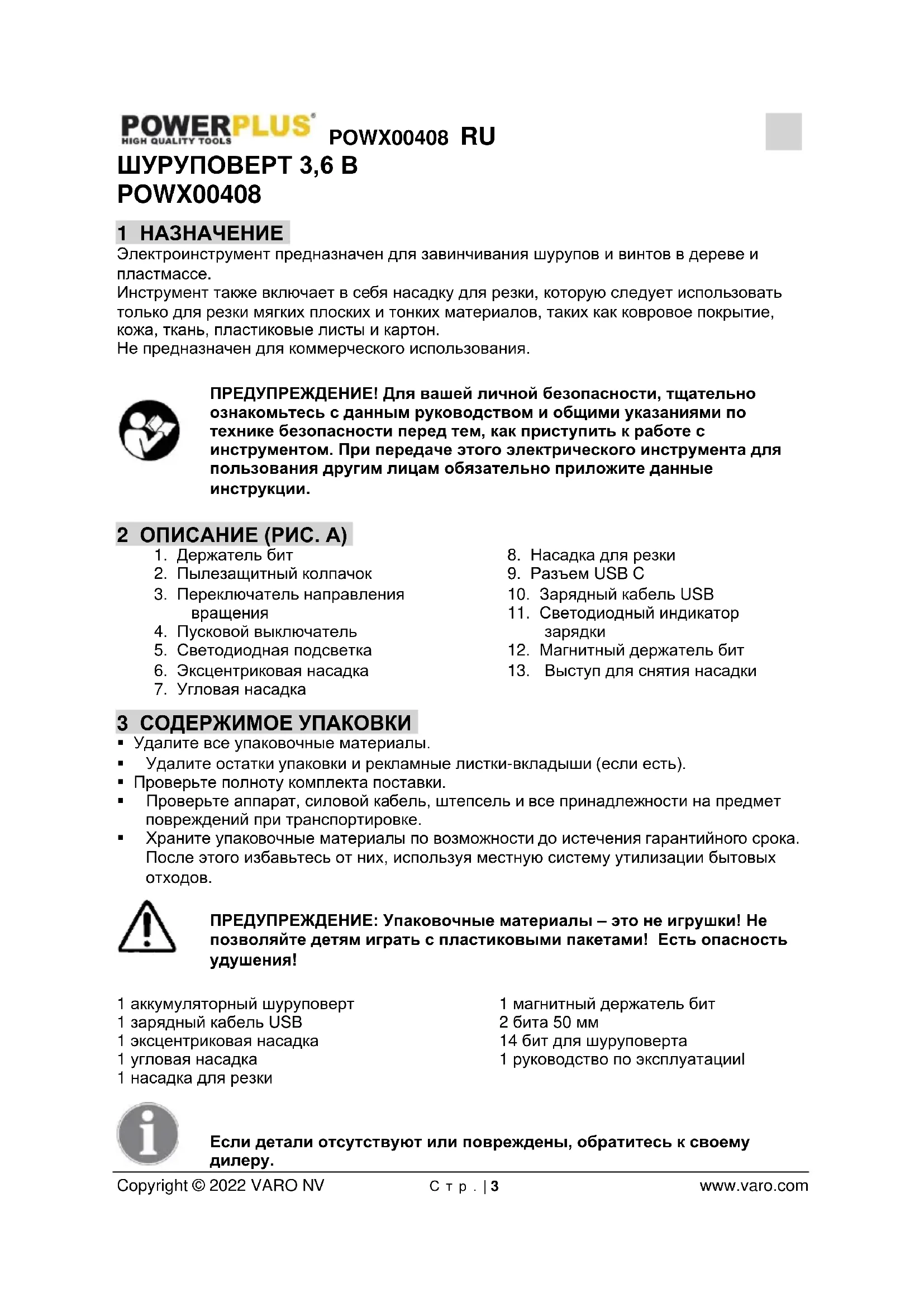

2. Пылезащитный колпачок

3. Переключатель направления

4. Пусковой выключатель

5. Светодиодная подсветка

6. Эксцентриковая насадка

8. Насадка для резки

10. Зарядный кабель USB

11. Светодиодный индикатор

12. Магнитный держатель бит

13. Выступ для снятия насадки

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.

• Удалите остатки упаковки и рекламные листки-вкладыши (если есть).

• Проверьте полноту комплекта поставки.

• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.

• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность

1 аккумуляторный шуруповерт 1 зарядный кабель USB 1 эксцентриковая насадка 1 угловая насадка 1 насадка для резки 1 магнитный держатель бит 2 бита 50 мм 14 бит для шуруповерта 1 руководство по эксплуатацииl Если детали отсутствуют или повреждены, обратитесь к своему дилеру.POWX00408 RU Copyright © 2022 VARO NV С т р . | 4 www.varo.com 4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В данном руководстве и/или на самой машине используются следующие символы:

Обозначает риск получения травмы или повреждения инструмента.

Соответствует основным требованиям Европейских

Надевайте защитные очки.

Всегда надевайте защитные

Перед началом эксплуатации изучите инструкцию.

Электротехнические изделия нельзя выбрасывать вместе с бытовыми отходами.

5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.

• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или

• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.

• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.

• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим током.POWX00408 RU Copyright © 2022 VARO NV С т р . | 5 www.varo.com

• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.

• При работе с электроинструментом вне помещений пользуйтесь кабелем- удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

• Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.

• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.

• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.

• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.

• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.

• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.

• Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

• Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

• Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

• Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

• Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с даннымиPOWX00408 RU Copyright © 2022 VARO NV С т р . | 6 www.varo.com инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

• Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимо отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

• Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

• Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

• Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности. 6 ОСОБЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

• Держите электроинструмент за изолированные поверхности захвата при выполнении работы, когда крепежное изделие может контактировать со скрытой электропроводкой. При контакте крепежных изделий с проводом под напряжением открытые металлические части электроинструмента также могут оказаться под напряжением и могут вызвать поражение оператора электрическим током.

• Предохраняйте зарядное устройство от дождя и сырости. Попадание воды в зарядное устройство увеличивает риск поражения электрическим током.

• Заряжайте аккумуляторы только с помощью зарядного устройства, рекомендованного изготовителем. Зарядное устройство, которое подходит для одного типа аккумулятора, может создавать риск возгорания при его использовании с другим аккумулятором.

• Не заряжайте аккумуляторы другого типа. Зарядное устройство подходит только для зарядки наших литий-ионных аккумуляторов в указанном диапазоне напряжений. В противном случае, существует опасность пожара и взрыва.

• Содержите зарядное устройство в чистоте. Загрязнение может вызывать риск поражения электрическим током.

• Проверьте зарядное устройство, кабель и вилку перед каждым использованием. Не используйте зарядное устройство, если обнаружены дефекты. Не вскрывайте зарядное устройство самостоятельно, а обратитесь к квалифицированному специалисту для выполнения ремонта с использованием оригинальных запасных частей. Поврежденные зарядные устройства, кабели и вилки увеличивают риск поражения электрическим током.

• Не используйте зарядное устройство на легковоспламеняющихся поверхностях (например, на бумаге, текстильных изделиях и т.п.) или в пожароопасной среде. Существует опасность пожара из-за нагрева зарядного устройства в процессе

• При неблагоприятных условиях из аккумулятора может вытечь электролит; избегайте контакта с электролитом. При случайном попадании на кожу смойте электролит водой. При попадании электролита в глаза дополнительно обратитесь за медицинской помощью. Вытекающий из аккумулятора электролит может вызвать раздражение кожи или ожоги.POWX00408 RU Copyright © 2022 VARO NV С т р . | 7 www.varo.com

• Не открывайте аккумулятор. Существует опасность короткого замыкания.

• Предохраняйте аккумулятор от источников тепла, например, от длительного воздействия солнечного излучения и источников огня. Существует опасность

• Не замыкайте накоротко контакты аккумулятора. Существует опасность взрыва.

• В случае повреждения и неправильного использования аккумулятора могут выделяться пары. При плохом самочувствии обеспечьте приток свежего воздуха и обратитесь к врачу. Пары могут вызывать раздражение дыхательных путей. 7 ЭКСПЛУАТАЦИЯ

7.1 Процедура зарядки (Рис. В)

Литий-ионный аккумулятор имеет защиту от глубокой разрядки. При разряженном аккумуляторе устройство отключается цепью защиты: Держатель бит больше не перемещается. Шуруповерт имеет встроенный аккумулятор, не пытайтесь извлечь аккумулятор. ПРИМЕЧАНИЕ: Не каждый разъем USB A на ноутбуках, ПК и т. д. является источником питания, некоторые разъемы предназначены только для передачи данных. Устройства нельзя заряжать через разъемы для передачи данных, а только через разъемы USB A. Это не означает, что ваше устройство неисправно. Просто найдите другой разъем USB A для зарядки вашего устройства. NПРИМЕЧАНИЕ: При подключении к встроенному разъему USB A другого устройства-источника (например, ноутбука, ПК и т. д.) убедитесь, что это устройство включено и подключено к сетевой розетке. Зарядка начнется только при соблюдении этих требований. Однако исключением являются портативные зарядные устройства, которые представляют собой автономный источник электропитания.

• Шуруповерт можно заряжать только через силовой разъем USB A, например, в портативном зарядном устройстве, ноутбуке, ПК или зарядном устройстве USB (не входит в комплект) с вашего смартфона.

• Подсоедините штекер USB C зарядного кабеля (10) к разъему USB C (9) в нижней части рукоятки шуруповерта, а штекер USB A − к силовому разъему USB A.

• В случае портативного зарядного устройства, зарядка начнется, как только штекер кабеля USB A будет вставлен в разъем USB A.

• При использовании зарядного устройства USB (например, зарядное устройство смартфона) убедитесь, что оно подключено к сетевой розетке.

• Процесс зарядки начнется, как только штекер зарядного кабеля USB A будет вставлен в разъем USB A.

• Во время процедуры зарядки светодиодный индикатор зарядки (11) горит красным цветом. Аккумулятор будет полностью заряжен, когда красный цвет индикатора изменится на зеленый. В процессе зарядки рукоятка инструмента нагревается. Это является нормальным. По окончании зарядки отсоедините зарядное устройство для аккумулятора от розетки. Не пользуйтесь инструментом во время процесса зарядки.POWX00408 RU Copyright © 2022 VARO NV С т р . | 8 www.varo.com

7.2 Установка и извлечение бит (Рис. С)

Внимание! Во избежание непреднамеренного включения инструмента перед заменой бита всегда заблокируйте пусковой выключатель (см. п. 7.3). Вставляйте или извлекайте бит при полной остановке инструмента. Используйте только биты, которые можно надежно закрепить в патроне и для которых предназначен инструмент. Перед использованием инструмента проверьте, правильно ли вставлен бит. Избегайте чрезмерного затягивания винтов, иначе можно повредить головку винта или может произойти срыв резьбы.

7.3 Пусковой выключатель (Рис. A)

• Используйте пусковой выключатель (4) для запуска инструмента и держите его нажатым для непрерывной работы.

• Для выключения инструмента отпустите пусковой выключатель (4).

• Чтобы заблокировать пусковой выключатель (4), установите переключатель направления вращения (3) в среднее положение.

7.4 Рабочий точечный источник света (Рис. А)

• При нажатии рабочей кнопки рабочий точечный источник света включится.

• При отпускании рабочей кнопки рабочий точечный источник света выключится.

7.5 Направление вращения

• Направлением вращения можно управлять с помощью переключателя направления вращения (3), находящегося над пусковым выключателем.

7.5.1 Вращение по часовой стрелке:

Чтобы выбрать вращение по часовой стрелке, отпустите пусковой выключатель и переведите переключатель направления вращения (3) в левую сторону инструмента.

7.5.2 Вращение против часовой стрелки:

Чтобы выбрать вращение против часовой стрелки, отпустите пусковой выключатель и переведите переключатель направления вращения (5) в правую сторону инструмента.

7.6 Вкручивание винтов

Установите направление вращения шуруповерта (3) по часовой стрелке. Вставьте бит в паз в головке винта. Держите бит перпендикулярно головке винта, иначе можно повредить винт или головку винта. При вкручивании винта прижимайте бит к винту с постоянным давлением. Когда винт вкручен полностью, крепко удерживая инструмент, отпустите пусковой выключатель, иначе можно повредить винт или головку винта. Если сразу же не отпустить пусковой выключатель, высокий крутящий момент может также вызвать повреждение бита или шуруповерта.

7.7 Откручивание винтов

Установите переключатель направления вращения (3) шуруповерта на вращение против часовой стрелки. Вставьте бит в паз в головке винта. Держите битPOWX00408 RU Copyright © 2022 VARO NV С т р . | 9 www.varo.com перпендикулярно головке винта, иначе можно повредить винт или головку винта. При выкручивании винта прижимайте бит к винту с постоянным давлением.

7.8 Замена насадок (Рис. A и D)

Шуруповерт поставляется с 3 насадками:

• 2 насадки для вкручивания винтов (6 и 7),

• 1 насадка для резки (8).

• Перед установкой насадок необходимо снять резиновый колпачок (2) (a) с головки шуруповерта.

7.8.1 Установка насадок (b)

• 2 насадки для вкручивания винтов можно устанавливать во всех 4 направлениях (вверх, вниз, влево и вправо).

• Насадку для резки (8) следует устанавливать только так, чтобы нож был направлен

• Проем и стрелки насадки должны быть направлены в сторону головки шуруповерта.

• Наденьте насадку на шуруповерт до фиксации на месте.

7.8.2 Снятие насадок (c)

• Обратите внимание на то, что на боковых сторонах всех насадок имеются два выступа для снятия (13), они помечены полосками и стрелкой.

• Крепко нажмите на оба выступа для снятия и вытащите насадку.

7.9 Использование насадки для резки (Рис. A и E)

• Насадку для резки (8) можно использовать для резки плоских и мягких материалов (см. раздел 1).

• Максимальная толщина материала должна быть 6 мм.

• Может быть установлено любое направление вращения (см. п. 7.5).

• Осторожно передвигайте ножевой проем по краю материала и продолжайте резку по мере необходимости. Резка твердых материалов (например, дерева, металла, камня и т. д.) или материалов толщиной более 6 мм может привести к повреждению устройства или травмам. 8 ЧИСТКА И ОБСЛУЖИВАНИЕ

• Содержите вентиляционные отверстия машины в чистоте для предотвращения перегрева двигателя.

• Регулярно очищайте корпус машины мягкой тряпкой, желательно после каждого использования.

• Не допускайте попадания пыли и грязи в вентиляционные отверстия.

• Если грязь не отходит, используйте мягкую ткань, смоченную в мыльной воде.

• Никогда не используйте такие растворители, как бензин, спирт, аммиачная вода и т.п. Эти растворители могут повредить пластмассовые детали.

• Перед работой с машиной квалифицированным специалистом должны быть отремонтированы или заменены поврежденные режущие ножи.

• После каждой операции резки очищайте режущий нож мягкой щеткой и тканью.POWX00408 RU Copyright © 2022 VARO NV С т р . | 10 www.varo.com

Внимание! Перед выполнением любой работы на инструменте всегда выключайте шуруповерт и заблокируйте выключатель в положении OFF (ВЫКЛ). 9 TEХНИЧЕСКИЕ ДАННЫЕ Номер модели POWX00408 Номинальное напряжение 3,6 В Скорость на холостом ходу 200 об/мин Емкость аккумулятора 1500 мАч Время зарядки

10 ШУМ Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3) Уровень звукового давления LpA 56 дБ(A) Уровень звуковой мощности LwA 67 дБ(A) ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха. aw (Вибрация) 0,9 м/с² K = 1,5 м/с² 11 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.

• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.

• Повреждения и/или дефекты, возникшие в результате ненадлежащей эксплуатации, также не подпадают под гарантийные обязательства.

• Кроме того, мы снимаем с себя всякую ответственность за травмы, полученные в результате ненадлежащего использования инструмента.

• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.

• Вы всегда можете получить дополнительную информацию по телефону 00 32 3 292

• Все транспортные расходы покрываются покупателем, если нет письменного соглашения о противоположном.

• В то же время, гарантийная жалоба не принимается, если повреждение устройства является результатом небрежного обслуживания или перегрузки.

• Определенно исключается из гарантии повреждение вследствие проникновения жидкости, сильного запыления, преднамеренного повреждения (нарочно или по грубой небрежности), ненадлежащего использования (использование для целей, для которых устройство не предназначено), некомпетентного использования (напр., пренебрегая инструкциями, приведенными в руководстве), сборки неспециалистом, удара молнии, подключения к сети с несоответствующим напряжением. Данный список не является исчерпывающим.POWX00408 RU Copyright © 2022 VARO NV С т р . | 11 www.varo.com

• Принятие гарантийных жалоб никогда не является основанием для продления гарантийного периода или назначения нового гарантийного периода вслучае замены устройства.

• Устройства или детали, замененные по гарантии, остаются в собственности Varo NV.

• Мы оставляем за собой право отказать в удовлетворении жалобы, если факт покупки не может быть подтвержден или если ясно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток, и т. д.).

• В качестве доказательства даты покупки следует хранить чек.

• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии, (в оригинальной противоударной упаковке, если таковая у устройства имелась), приложив документ о покупке. 12 ОКРУЖАЮЩАЯ СРЕДА Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации. С отходами электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.POWX00408 RU Copyright © 2022 VARO NV С т р . | 12 www.varo.com 13 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет,

Продукт: ШУРУПОВЕРТ 3,6 В Марка: POWERplus Модель: POWX00408 соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное

Европейские директивы (включая, если применимо, их поправки до даты подписания): 2011/65/EU 2014/30/EU 2006/42/EC Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания): EN62841-1 : 2015 EN62841-2-2 : 2014

• Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания); Нижеподписавшийся действует от имени Исполнительного директора компании, Philippe Vankerkhove, MSc.EE. Отдел нормоконтроля – Менеджер по вопросам согласований 11/03/2022, Lier - BelgiumPOWX00408 BG Copyright © 2022 VARO С т р а н и ц а | 1 www.varo.com 1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА p. 3
