РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWX00416 PowerPlus

5.4 Эксплуатация и уход за электроинструментом ......................................... 4

7.5 Переключатель направления вращения вперед/назад (Рис. 4) .................. 6

7.6 Завинчивание шурупов и винтов ..................................................................... 7

• 8 ЧИСТКА И ОБСЛУЖИВАНИЕ p. 7
• 8.1 Чистка p. 7
• 8.2 Обслуживание p. 7
• 9 TEХНИЧЕСКИЕ ДАННЫЕ p. 7
• 10 ШУМ p. 7
• 11 ГАРАНТИЯ p. 8
• 12 ОКРУЖАЮЩАЯ СРЕДА p. 9

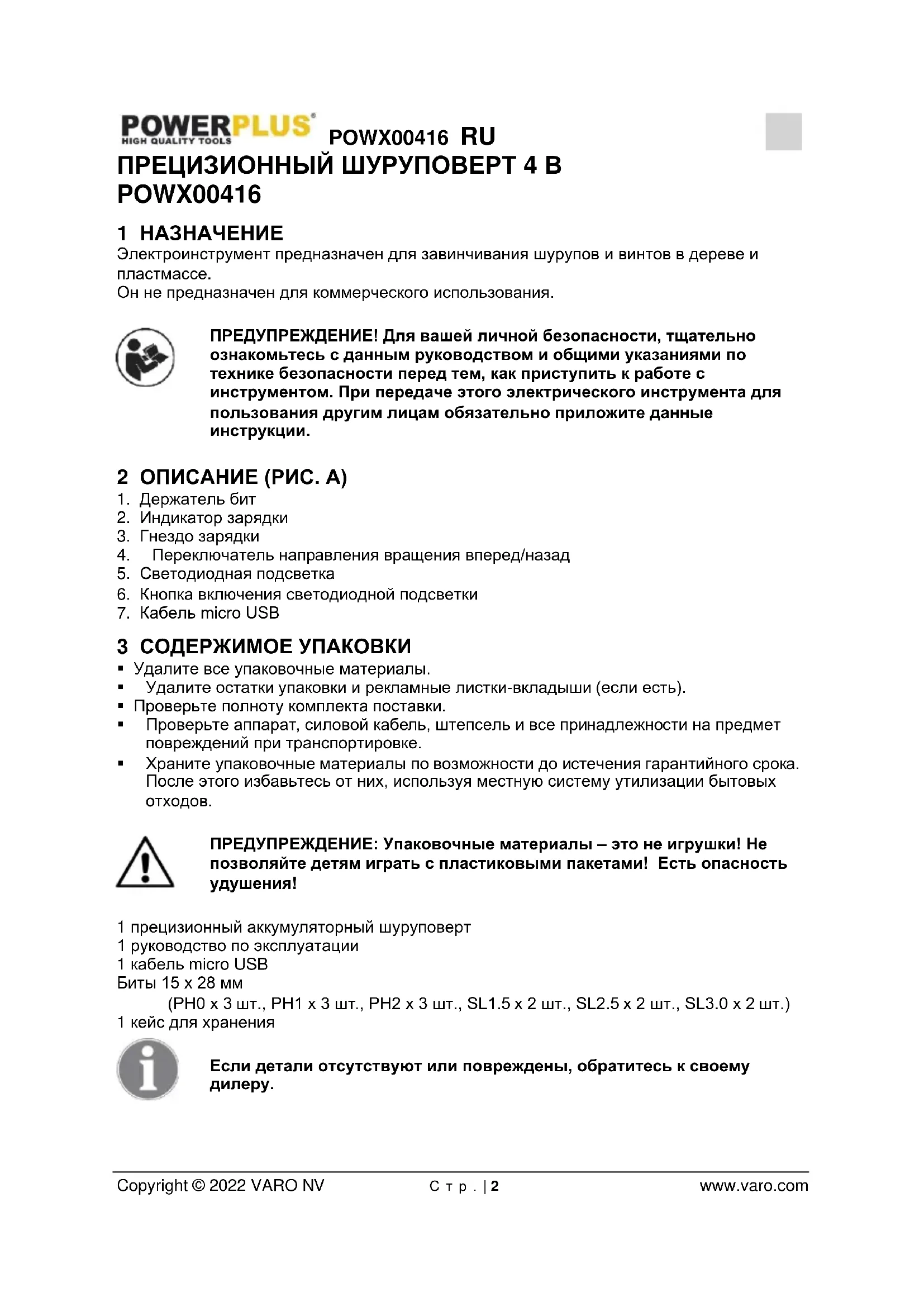

• 13 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ POWX00416 RU Copyright © 2022 VARO NV С т р . | 2 www.varo.com ПРЕЦИЗИОННЫЙ ШУРУПОВЕРТ 4 В POWX00416 1 НАЗНАЧЕНИЕ Электроинструмент предназначен для завинчивания шурупов и винтов в дереве и пластмассе. Он не предназначен для коммерческого использования. ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции. 2 ОПИСАНИЕ (РИС. A) p. 9

2. Индикатор зарядки

4. Переключатель направления вращения вперед/назад

5. Светодиодная подсветка

6. Кнопка включения светодиодной подсветки

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.

• Удалите остатки упаковки и рекламные листки-вкладыши (если есть).

• Проверьте полноту комплекта поставки.

• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.

• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность

1 прецизионный аккумуляторный шуруповерт 1 руководство по эксплуатации 1 кабель micro USB Биты 15 x 28 мм (PH0 x 3 шт., PH1 x 3 шт., PH2 x 3 шт., SL1.5 x 2 шт., SL2.5 x 2 шт., SL3.0 x 2 шт.) 1 кейс для хранения Если детали отсутствуют или повреждены, обратитесь к своему дилеру.POWX00416 RU Copyright © 2022 VARO NV С т р . | 3 www.varo.com 4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В данном руководстве и/или на самой машине используются следующие символы:

Обозначает риск получения травмы или повреждения инструмента.

Соответствует основным требованиям Европейских

Всегда надевайте очки для защиты глаз.

Перед началом эксплуатации изучите инструкцию.

Перед началом эксплуатации изучите инструкцию. 5 ОБЩАЯ ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРОИНСТРУМЕНТОМ Прочтите все указания инструкции по технике безопасности. Несоблюдение указаний инструкции может привести к поражению электрическим током, пожару и/или серьезной травме. Сохраните инструкцию для последующего использования. Термин «электроинструмент» в инструкции по технике безопасности относится к вашему электроинструменту, работающему от электросети (с кабелем) или от батареи (без

• Поддерживайте чистоту и хорошее освещение на рабочем месте. Беспорядок и плохое освещение могут привести к опасным случаям.

• Не используйте электроинструменты во взрывоопасной окружающей среде, например, в присутствии огнеопасных жидкостей, газов или пыли. Электроинструменты порождают искры, которые могут воспламенить пыль или

• При работе электроинструмента дети и наблюдатели должны находиться на безопасном расстоянии. Отвлечение внимания может привести к потере управления.

5.2 Электробезопасность

Всегда проверяйте, чтобы напряжение в сети соответствовало напряжению, указанному на табличке с техническими данными.

• Штепсели электроинструментов должны соответствовать розетке. Никогда не вносите изменений в конструкцию штепселя. Не используйте никакие адаптеры с заземленными электроинструментами. Оригинальные штепсели и соответствующие им розетки уменьшат риск поражения электрическим током.

• Не прикасайтесь к заземленным поверхностям, например, к трубам, радиаторам, кухонным плитам и холодильникам. При заземлении тела возрастает риск поражения электрическим током.

• Не подвергайте электроинструменты воздействию дождя или влажной среды. При попадании воды в электроинструмент возрастает риск поражения электрическим

• Избегайте повреждения кабеля. Никогда не пользуйтесь кабелем для переноса, вытягивания или отсоединения электроинструмента от розетки. Храните кабель подальше от источников тепла, нефтепродуктов, острых краев или движущихся деталей. Поврежденные или запутанные кабели увеличивают риск поражения электрическим током.POWX00416 RU Copyright © 2022 VARO NV С т р . | 4 www.varo.com

• При работе с электроинструментом вне помещений пользуйтесь кабелем- удлинителем, предназначенным для использования вне помещений. Использование кабеля, предназначенного для работы вне помещений, уменьшит риск поражения электрическим током.

• Если работа с электроинструментом во влажных условиях неизбежна, пользуйтесь устройством защитного отключения (УЗО) тока. Использование УЗО уменьшит риск поражения электрическим током.

5.3 Личная безопасность

• Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, когда вы устали или находитесь под влиянием наркотических препаратов, алкоголя или лекарств. Потеря внимания при работе с электроинструментами лишь на мгновение может привести к серьезной травме.

• Используйте защитное снаряжение. Всегда надевайте очки для защиты глаз. Защитное снаряжение, в частности, противопылевой респиратор, обувь с предохраняющей от скольжения подошвой, защитный шлем или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат риск травмы.

• Не допускайте непреднамеренного включения машины. Перед подключением к сети убедитесь, что выключатель находится в выключенном положении. Переноска электроинструментов, держа палец на выключателе, или подсоединение электроинструментов в сеть, когда выключатель находится во включенном положении, могут привести к несчастным случаям.

• Уберите все регулировочные или гаечные ключи перед включением электроинструмента. Регулировочный или гаечный ключ, оставленный во вращающейся части электроинструмента, может привести к травмам.

• Не тянитесь слишком далеко. Постоянно поддерживайте устойчивость на ногах. Это позволит лучше управлять электроинструментом в непредвиденных ситуациях.

• Одевайтесь соответствующим образом. Не надевайте просторную одежду или ювелирные изделия. Держите волосы, одежду и перчатки подальше от электроинструмента. Просторная одежда, ювелирные изделия или длинные волосы могут застрять в движущихся частях электроинструмента.

• Если предусмотрены устройства для отвода и сбора пыли, убедитесь в том, что они подсоединены и используются надлежащим образом. Использование таких устройств может уменьшить опасность, связанную с пылью.

5.4 Эксплуатация и уход за электроинструментом

• Не перегружайте электроинструмент. Используйте электроинструмент в соответствии с его назначением. Правильно подобранный инструмент выполнит работу лучше и надежнее в том режиме, на который он рассчитан.

• Не используйте электроинструмент с неисправным выключателем. Электроинструмент с неисправным выключателем опасен и подлежит ремонту.

• Отсоедините штепсельную вилку от источника питания перед регулировкой, сменой принадлежностей или хранением электроинструментов. Такие предупредительные меры безопасности уменьшат риск непреднамеренного включения электроинструмента.

• Храните неиспользуемые электроинструменты в недоступных для детей местах и не позволяйте людям, не знакомым с электроинструментом или с данными инструкциями, работать с электроинструментом. Электроинструменты представляют потенциальную опасность в руках неподготовленных пользователей.

• Содержите электроинструменты в исправности. Следите за тем, чтобы не было смещения или заедания движущихся частей, повреждения деталей или какого-либо другого обстоятельства, которое может повлиять на функционирование электроинструмента. Если электроинструмент поврежден, его необходимоPOWX00416 RU Copyright © 2022 VARO NV С т р . | 5 www.varo.com отремонтировать. Множество несчастных случаев вызвано использованием электроинструментов, с которыми не обращались надлежащим образом.

• Содержите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками меньше заедают и легче управляются.

• Используйте электроинструмент, принадлежности, режущие инструменты и т.п. в соответствии с данными инструкциями и назначением конкретного типа электроинструмента, принимая во внимание условия и характер выполняемой работы. Использование электроинструмента не по назначению может привести к потенциально опасным ситуациям.

• Ваш электроинструмент должен обслуживаться квалифицированным специалистом, который использует только стандартные запасные части. Это обеспечит соответствие требуемым стандартам безопасности. 6 ОСОБЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Держите электроинструмент за изолированные поверхности захвата при выполнении работы, когда крепежное изделие может контактировать со скрытой электропроводкой. При контакте крепежных изделий с проводом под напряжением открытые металлические части электроинструмента также могут оказаться под напряжением и могут вызвать поражение оператора электрическим током.

• Предохраняйте зарядное устройство от дождя и сырости. Попадание воды в зарядное устройство увеличивает риск поражения электрическим током.

• Заряжайте аккумуляторы только с помощью зарядного устройства, рекомендованного изготовителем. Зарядное устройство, которое подходит для одного типа аккумулятора, может создавать риск возгорания при его использовании с другим аккумулятором.

• Не заряжайте аккумуляторы другого типа. Зарядное устройство подходит только для зарядки наших литий-ионных аккумуляторов в указанном диапазоне напряжений. В противном случае, существует опасность пожара и взрыва.

• Содержите зарядное устройство в чистоте. Загрязнение может вызывать риск поражения электрическим током.

• Проверьте зарядное устройство, кабель и вилку перед каждым использованием. Не используйте зарядное устройство, если обнаружены дефекты. Не вскрывайте зарядное устройство самостоятельно, а обратитесь к квалифицированному специалисту для выполнения ремонта с использованием оригинальных запасных частей. Поврежденные зарядные устройства, кабели и вилки увеличивают риск поражения электрическим током.

• Не используйте зарядное устройство на легковоспламеняющихся поверхностях (например, на бумаге, текстильных изделиях и т.п.) или в пожароопасной среде. Существует опасность пожара из-за нагрева зарядного устройства в процессе

• При неблагоприятных условиях из аккумулятора может вытечь электролит; избегайте контакта с электролитом. При случайном попадании на кожу смойте электролит водой. При попадании электролита в глаза дополнительно обратитесь за медицинской помощью. Вытекающий из аккумулятора электролит может вызвать раздражение кожи или ожоги.

• Не открывайте аккумулятор. Существует опасность короткого замыкания.

• Предохраняйте аккумулятор от источников тепла, например, от длительного воздействия солнечного излучения и источников огня. Существует опасность

• Не замыкайте накоротко контакты аккумулятора. Существует опасность взрыва.POWX00416 RU Copyright © 2022 VARO NV С т р . | 6 www.varo.com

• В случае повреждения и неправильного использования аккумулятора могут выделяться пары. При плохом самочувствии обеспечьте приток свежего воздуха и обратитесь к врачу. Пары могут вызывать раздражение дыхательных путей. 7 ЭКСПЛУАТАЦИЯ

7.1 Шлицевые биты (Рис. 1)

• С этим устройством можно использовать различные шлицевые биты в зависимости от головок вкручиваемых шурупов и винтов. Используйте поставляемые в комплекте шлицевые биты длиной 28 мм.

• Для установки вставьте желаемую биту в держатель бит (1) до надлежащей

• Для снятия осторожно извлеките биту из держателя бит (1).

7.2 Процедура зарядки (Рис. 2)

Аккумулятор встроен в этот инструмент и не может быть удален. Аккумулятор поставляется в состоянии низкой зарядки. Полностью его зарядите перед первым использованием. Шуруповерт поставляется с зарядным кабелем USB. Малый разъем типа micro USB, а большой разъем стандартного типа USB A. Это означает, что шуруповерт можно заряжать через любое выходное гнездо USB A, либо от USB- адаптера (смартфона), либо от портативного зарядного устройства, ноутбука и т.д.

• Вставьте разъем micro USB в гнездо зарядки (3).

• Подсоедините разъем USB A к любому выходному гнезду USB A или USB-адаптеру (не входит в комплект).

• Подсоедините USB-адаптер (не входит в комплект) к сетевому источнику питания.

• Индикатор зарядки (2) показывает состояние зарядки. (см. пункт 7.3 ниже)

• По окончании зарядки отсоедините USB-кабель от шуруповерта. В процессе зарядки рукоятка инструмента нагревается. Это является нормальным. По окончании зарядки отсоедините зарядное устройство для аккумулятора от розетки. Не пользуйтесь инструментом во время процесса зарядки.

7.3 Зеленые световые индикаторы

При нажатии на кнопку управления вращением (4) индикатор зарядки (2) будет показывать уровень зарядки аккумулятора (2). Если уровень зарядки низкий, горит 1 зеленый светодиодный индикатор, 2 индикатора показывают половинный уровень зарядки, а 3 индикатора - полный уровень зарядки.

7.4 Светодиодная подсветка (Рис. 3)

• Для включения светодиодной подсветки (5) нажмите кнопку включения (6).

• Для выключения подсветки повторно нажмите кнопку (6).

7.5 Переключатель направления вращения вперед/назад (Рис. 4)

Смена направления с вращения вперед на вращение назад происходит при нажатии на кнопку управления вращением вперед (F)/назад (R) (4).POWX00416 RU Copyright © 2022 VARO NV С т р . | 7 www.varo.com ПРЕДУПРЕЖДЕНИЕ! Направление вращения можно изменять только при выключенном и полностью остановленном инструменте! Всегда убедитесь, что переключатель направления вращения вперед/назад установлен в правильном положении в зависимости от планируемого

7.6 Завинчивание шурупов и винтов

• Предварительно просверлите отверстие диаметром меньше диаметра завинчиваемого винта.

• Держите устройство перпендикулярно завинчиваемому/отвинчиваемому винту. Удерживание под углом может привести к проскальзыванию или заклиниванию

• Сначала поместите наконечник биты непосредственно на винт, а затем включите устройство.

• Прикладывайте только такое давление, которое необходимо, чтобы винт оставался на месте, а бита находилась в контакте с головкой винта. Слишком большое давление может привести к повреждению головки винта и биты, а слишком малое давление может привести к выскальзыванию биты.

• Удалите заблокированные или заклиненные винты, сменив направление вращения. 8 ЧИСТКА И ОБСЛУЖИВАНИЕ

• Содержите вентиляционные отверстия машины в чистоте для предотвращения перегрева двигателя.

• Регулярно очищайте корпус машины мягкой тряпкой, желательно после каждого использования.

• Не допускайте попадания пыли и грязи в вентиляционные отверстия.

• Если грязь не отходит, используйте мягкую ткань, смоченную в мыльной воде.

• Никогда не используйте такие растворители, как бензин, спирт, аммиачная вода и т.п. Эти растворители могут повредить пластмассовые детали.

Внимание! Перед выполнением любой работы на инструменте всегда выключайте шуруповерт и заблокируйте выключатель в положении OFF (ВЫКЛ). 9 TEХНИЧЕСКИЕ ДАННЫЕ Номер модели POWX00416 Номинальное напряжение 4 В Скорость на холостом ходу 135 об/мин Емкость аккумулятора 320 мАч Время зарядки 2 часа 10 ШУМ Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3) Уровень звукового давления LpA 69 дБ(A) Уровень звуковой мощности LwA 80 дБ(A) ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха.POWX00416 RU Copyright © 2022 VARO NV С т р . | 8 www.varo.com aw (Вибрация) 1,1 м/с² K = 1,5 м/с² 11 ГАРАНТИЯ

• В соответствии с законодательными требованиями, данный продукт обеспечивается гарантией на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.

• Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.

• Повреждения и/или дефекты, возникшие в результате ненадлежащей эксплуатации, также не подпадают под гарантийные обязательства.

• Кроме того, мы снимаем с себя всякую ответственность за травмы, полученные в результате ненадлежащего использования инструмента.

• Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.

• Вы всегда можете получить дополнительную информацию по телефону 00 32 3 292

• Все транспортные расходы покрываются покупателем, если нет письменного соглашения о противоположном.

• В то же время, гарантийная жалоба не принимается, если повреждение устройства является результатом небрежного обслуживания или перегрузки.

• Определенно исключается из гарантии повреждение вследствие проникновения жидкости, сильного запыления, преднамеренного повреждения (нарочно или по грубой небрежности), ненадлежащего использования (использование для целей, для которых устройство не предназначено), некомпетентного использования (напр., пренебрегая инструкциями, приведенными в руководстве), сборки неспециалистом, удара молнии, подключения к сети с несоответствующим напряжением. Данный список не является исчерпывающим.

• Принятие гарантийных жалоб никогда не является основанием для продления гарантийного периода или назначения нового гарантийного периода вслучае замены устройства.

• Устройства или детали, замененные по гарантии, остаются в собственности Varo NV.

• Мы оставляем за собой право отказать в удовлетворении жалобы, если факт покупки не может быть подтвержден или если ясно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных щеток, и т. д.).

• В качестве доказательства даты покупки следует хранить чек.

• Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии, (в оригинальной противоударной упаковке, если таковая у устройства имелась), приложив документ о покупке.POWX00416 RU Copyright © 2022 VARO NV С т р . | 9 www.varo.com 12 ОКРУЖАЮЩАЯ СРЕДА Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации. С отходами электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации. 13 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет,

Продукт: ШУРУПОВЕРТ 4 В Марка: POWERplus модель: POWX00416 соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное

Европейские директивы (включая, если применимо, их поправки до даты подписания): 2011/65/EU 2006/42/EC 2014/30/EU Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания): EN62841-1 : 2015 EN62841-2-2 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания); Нижеподписавшийся действует от имени Исполнительного директора компании,
