Produkttyp	Trådlös precisionsskruvmejsel 4V
Märke	PowerPlus
Modell	POWX00416
Nominell spänning	4 V
Tomgångshastighet	135 varv/min
Batterikapacitet	320 mAh
Laddningstid	2 timmar
Batterityp	Inbyggt litiumjon
Strömförsörjning	Laddning via mikro-USB-kabel (USB-adapter medföljer inte)
Huvudfunktioner	Skruvning och borrning i trä och plast, fram/back, LED-lampa
Medföljande bits	15 bits på 28 mm
Förpackningens innehåll	Skruvmejsel, mikro-USB-kabel, 15 bits, manual, förvaringslåda
Ljudtrycksnivå (LpA)	69 dB(A)
Ljudeffektnivå (LwA)	80 dB(A)
Vibrationsnivå (aw)	1,1 m/s² (K=1,5 m/s²)
Använda material	Plast och metall
Underhåll och rengöring	Rengör med en mjuk, fuktig trasa, undvik lösningsmedel. Håll ventilationsöppningarna rena.
Garanti	36 månader från inköpsdatum
Överensstämmelsenormer	CE, EN62841-1, EN62841-2-2, EN55014-1, EN55014-2
Avsedd användning	Hushållsbruk, inte professionellt

Vanliga frågor - POWX00416 PowerPlus

Hur laddar man skruvdragaren PowerPlus POWX00416?

Använd medföljande mikro-USB-kabel. Anslut mikro-USB-kontakten till laddningsporten på verktyget och USB-A-kontakten till en USB-adapter (medföljer inte) eller en USB-port. Laddningstiden är cirka 2 timmar. Gröna lampor indikerar laddningsnivån.

Kan jag använda bits som inte medföljer?

Ja, men använd endast bits på 28 mm längd för att undvika funktionsstörningar. De medföljande bitsen är lämpliga för de flesta skruvar.

Kan skruvdragaren borra i metall?

Nej, den är endast avsedd för borrning i trä och plast samt för skruvning. Använd den inte på metall.

Hur vänder man rotationsriktningen?

Tryck på fram/back-knappen på verktyget. Se till att verktyget är stoppat innan du ändrar riktning.

Vad gör jag om skruvdragaren inte startar?

Kontrollera att batteriet är laddat. Om lamporna inte tänds, ladda enheten. Om problemet kvarstår, kontakta kundtjänst.

LED-lampan fungerar inte, vad gör jag?

Tryck på LED-lampans knapp. Om den fortfarande inte tänds, kontrollera batteriladdningen. Om problemet kvarstår, kontakta kundtjänst.

Vad är batteriets livslängd?

Det inbyggda litiumjonbatteriet håller flera hundra laddningscykler. En full laddning möjliggör cirka 30 minuters kontinuerlig användning beroende på användning.

Hur rengör jag skruvdragaren?

Använd en mjuk, fuktig trasa (tvålvatten) för att rengöra höljet. Undvik lösningsmedel. Håll ventilationsöppningarna rena för att förhindra överhettning.

Kan jag använda skruvdragaren under laddning?

Nej, använd inte verktyget under laddning. Koppla bort kabeln före användning.

Vad täcker 36 månaders garanti?

Garantin täcker tillverkningsfel och materialfel, men inte normalt slitage, skador orsakade av felaktig användning, batterier, laddare, tillbehör eller transportkostnader.

BRUKSANVISNING POWX00416 PowerPlus

1 AVSEDD ANVÄNDNING 2
2 BESKRIVNING (FIG. A) 2
3 FÖRPACKNINGSINNEHÅLL 2
4 SYMBOLER....2
5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG....3
5.1 Arbetsplatsen....3
5.2 Elektrisk säkerhet....3
5.3 Personlig säkerhet....3
5.4 Användning och skötsel av elektriska verktyg....4
5.5 Service....4
6 VERKTYGSSPECIFIKA SÄKERHETSANVISNINGAR ....4
7 ANVÄNDNING 5
7.1 Bitshållare (Fig. 1)....5
7.2 Laddning av batteriet (Fig. 2)....5
7.3 Laddningsnivåindikator 6
7.4 LED -arbetsbelysning (Fig. 3)....6
7.5 Rotationsriktningsväljare (Fig. 4)....6
7.6 Skruvdragning 6
8 RENGÖRING OCH UNDERHÅLL....6
8.1 Rengöring....6
8.2 Underhåll....6
9 TEKNISKA DATA 6
10 BULLER 7
11 GARANTI....7
12 MILJÖHÄNSYN 7
13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE......8

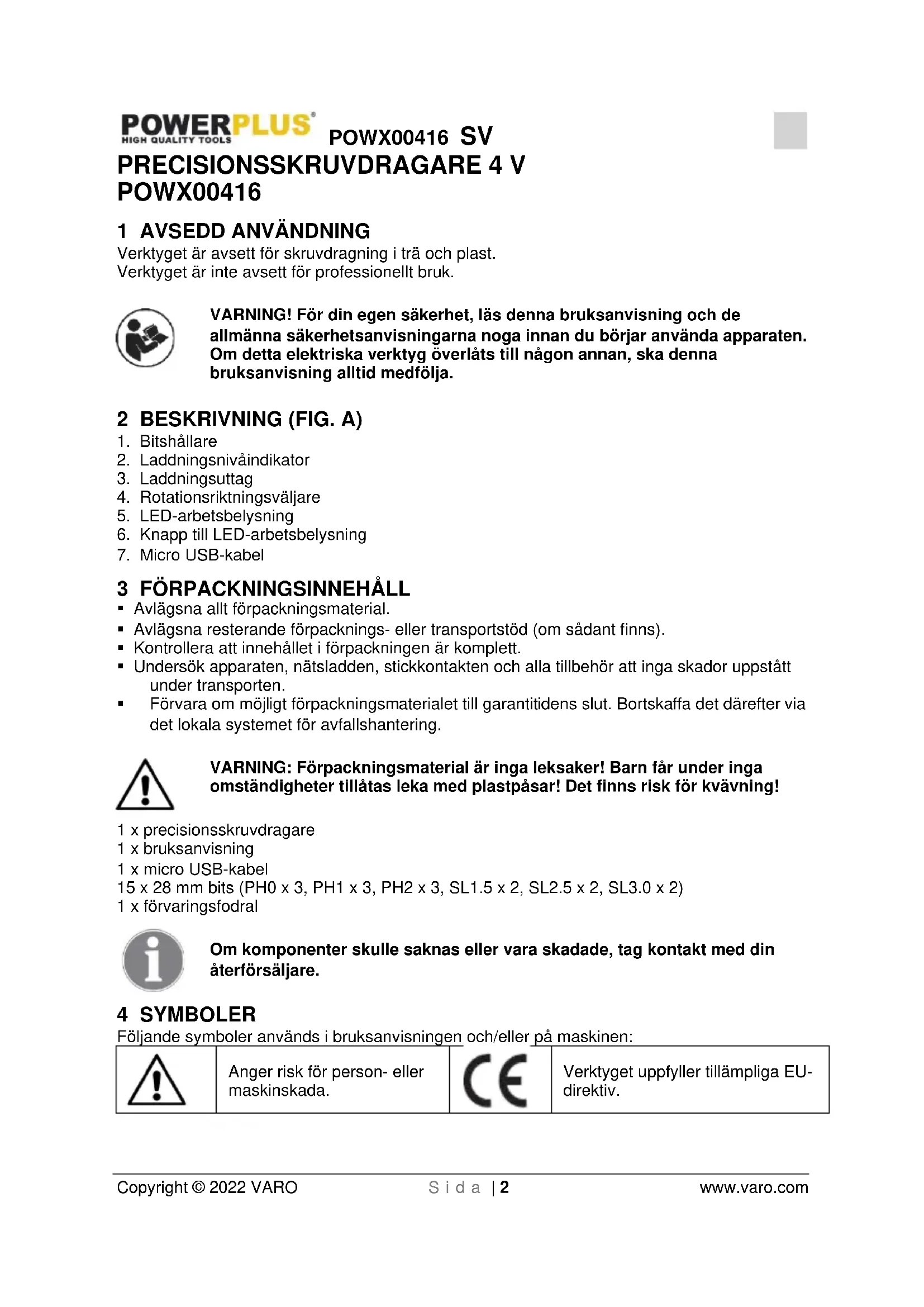

PRECISIONSSKRUVDRAGARE 4 V POWX00416

1 AVSEDD ANVÄNDNING

Verktyget är avsett för skruvdragning i trä och plast. Verktyget är inte avsett för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Bitshållare
2. Laddningsnivåindikator
3. Laddningsuttag
4. Rotationsriktningsväljare
5. LED-arbetsbelysning
6. Knapp till LED-arbetsbelysning
7. Micro USB-kabel

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1 x precisionsskruvdragare
1 x bruksanvisning
1 x micro USB-kabel
15 x 28 mm bits (PH0 x 3, PH1 x 3, PH2 x 3, SL1.5 x 2, SL2.5 x 2, SL3.0 x 2)
1 x förvaringsfodral

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Verktyget uppfyller tillämpliga EU-direktiv.
	Bär skyddsglasögon.		Bär handskar.
	Studera bruksanvisningen före användning.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

- Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

- Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

- Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

- När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts i gång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på perfarna användare.
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 VERKTYGSSPECIFIKA SÄKERHETSANVISNINGAR

• Håll om det elektriska verktygets isolerade greppytor när du utför arbete där maskinen kan komma i kontakt med dold kabeldragning. Om maskinen kommer i kontakt med en strömförande ledning kan friliggande metallytor på maskinen bli strömförande och ge operatören elektriska stötar.
• Skydda laddaren mot regn och fukt. Om vatten tränger in i batteriladdaren, ökar risken för elektriska stötar.

• Ladda batteriet endast med den av tillverkaren specificerade laddaren. En laddare som är lämplig för en typ av batteri, kan medföra risk för brand när den används med ett annat batteri.

• Använd inte batteriladdaren för att ladda andra batterier. Batteriladdaren är endast lämpad för laddning av våra litium-lon batterier inom det listade spänningsområdet. Annars finns risk för brand och explosion.
  Håll batteriladdaren ren. Föroreningar kan orsaka risk för elektriska stötar.

• Kontrollera batteriladdare, kabel och stickkontakt varje gång före användning. Använd inte batteriladdaren om brister upptäcks. Öppna inte batteriladdaren själv och låt uteslutande kvalificerad personal reparera den med användning av originalreservdelar. Defekta batteriladdare, kablar eller kontakter ökar risken för elektriska stötar.
• Använd inte batteriladdaren på lättantändliga ytor (t.ex. papper, textilier, etc.) eller i en brandfarlig omgivning. Det finns risk för brand på grund av uppvärmning av laddaren under laddning.
• Vid ovarsam användning kan vätska läcka ut från batteriet; undvik att komma i kontakt med vätskan. Om kontakt med vätskan ändå uppstår, spola med vatten. Om vätskan skulle komma i kontakt med ögonen, sök dessutom medicinsk hjälp. Vätska som läckt ut från batteriet, kan orsaka irritation eller brännskador.
• Försök inte att siäly öppna batteriet. Det finns risk för kortslutning.
• Skydda batteriet mot värme, till exempel från kontinuerlig solstrålning eller eld. Det finns risk för explosion.
• Kortslut inte batteriet. Det finns risk för explosion.
• I håndelse av skador på eller felaktig användning av batteriet, kan ångor avges. Vid andningsbesvär, söri för frisk luft och rådfråga en läkare. Ångorna kan irritera luftvägarna

7 ANVÄNDNING

7.1 Bitshållare (Fig. 1)

• Olika bitshållare kan användas med skruvdragaren beroende på vilken typ av skruvhuvud som man arbetar med. Använd bitshållare som är 28 mm långa.
  ■ För att installera en bits, för in den valda bitsen i bitshållaren (1) tills den sitter säkert fast.
• För att ta bort bitsen, dra försiktigt ut den från bitshållaren (1).

7.2 Laddning av batteriet (Fig. 2)

Batteriet är integrerat i skruvdragaren och kan inte tas bort.

Batteriet levereras med låg laddning. Ladda det fullt före första användning. Med skruvdragaren följer en USB -laddningskabel. Den lilla kontakten är en typ Micro USB och den stora kontakten är en USB-kontakt av standardtyp. Det betyder att skruvdragaren kan laddas via valfritt USB A -uttag, antingen från en USB -adapter (smartphone) eller powerbank, bärbar dator, etc.

■ Anslut Micro USB-kontakten till skruvdragarens laddningsuttag (3).
- Anslut USB A -kontakten till valfritt USB Å -uttag eller USB -adapter (ingår ej).
■ Sätt USB -adaptern (ingår ei) i ett nätuttag.
■ Under laddningen visar laddningsnivåindikatorn (2) laddningsstatus (se punkt 7.3 nedan).
- Koppla bort USB-kabeln från skruvdragaren när laddningen är klar.

Under laddningen blir maskinens handtag varmare, vilket är helt normalt.

När laddningen är klar, ska batteriladdaren kopplas ifrån från ladduttaget på handtaget.

Använd inte maskinen medan den är under laddning.

7.3 Laddningsnivåindikator

När rotationsriktningsväljaren (4) trycks ned, visas batteriets laddningsnivå av laddningsnivåindikatorn (2). 1 grön LED -indikator när nivån är låg, 2 för halv nivå och 3 LED -indikatorer för full nivå.

7.4 LED -arbetsbelysning (Fig. 3)

• Slå på LED -arbetsbelysningen (5) med LED -ljusknappen (6).
• Tryck på LED -ljusknappen (6) igen för att stänga av arbetsbelysningen.

7.5 Rotationsriktningsväljare (Fig. 4)

Ändra rotationsriktningen från framåt till bakåt genom att trycka på framåt (F) eller bakåt (R) (4) på rotationsriktningsväljaren.

WARNING! Ändra endast rotationsriktningen när skruvdragaren är avstängd och har stannat helt! Se alltid till att rotationsriktningsväljaren ställts i rätt läge med avseende på det arbete som ska utföras!

7.6 Skruvdragning

• Förborra ett hål med en mindre diameter än den på skruven som ska dras i.
• Håll bitsen vinkelrätt mot skruven som ska dras i eller ur. Om bitsen hålls snett kan den glida eller kärva.
• Placera först spetsen på bitsen direkt på skruven och starta sedan skruvdragaren.
• Utöva endast så mycket tryck som krävs för att hålla skruven på plats och bitsen i kontakt med skruvhuvudet. För mycket tryck kan ge upphov till skador på skruvhuvudet och bitsen, för lite tryck kan göra att bitsen glider åt sidan.
• Ta bort blockerade eller fastkörda skruvar genom att ändra rotationsriktningen.

8 RENGÖRING OCH UNDERHÅLL

8.1 Rengöring

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.
• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.
• Håll ventilationsspringorna fria från damm och smuts.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
• Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniak etc. Dessa kan skada maskinens plastdelar.

8.2 Underhåll

OBS! Stäng alltid av skruvdragaren och lås strömbrytaren i FRÅN-läge innan något arbete ska utföras på maskinen.

9 TEKNISKA DATA

Modell.	POWX00416
Märkspänning	4 V
Obelastad hastighet	135 v/min
Batterikapacitet	320 mAh
Laddningstid batteri	2 timmar

10 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA

69 dB(A)

Ljudeffektnivå LwA

80 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (Vibration)

1,1 m/s²

K = 1,5 ~m / s^2

11 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

- Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

- Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

- Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

- Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

- Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

- Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

- Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

- Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

- Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

- Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena luftintag, kolborstarna regelbundet servade...)

- Inköpskvittot måste sparas som bevis för inköpsdatum.

- Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

12 MILJÖHÄNSYN

Om du efter en tid beslutar dig för att byta ut maskinen får den inte hanteras som hushållsavfall, den ska kasseras på ett miljövänligt sätt.

Avfall som produceras av elektriska maskiner får inte hanteras på samma sätt som vanligt hushållsavfall. Ta avfallet till en återvinningscentral om det finns en sådan anläggning. Rådgör med lokala myndigheter eller försäljaren för rekommendationer om insamling och återvinning.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att,

Produkt: Precisionsskruvdragare 4 V

Varumärke: POWERplus

Modell: POWX00416

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN62841-1:2015

EN62841-2-2 : 2014

EN55014-1:2017

EN55014-2:2015

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Tillämpningsansvarig - Registrerings- och regelfrågor

produkt: Wkrętak 4 V
