BRUKSANVISNING POWX00408 PowerPlus

5.4 Användning och skötsel av elektriska verktyg .................................................... 5

7.2 Isättning och urtagning av bits (Fig. C) ................................................................ 7

7.9 Användning av skärtillbehöret (Fig. A & E) .......................................................... 8

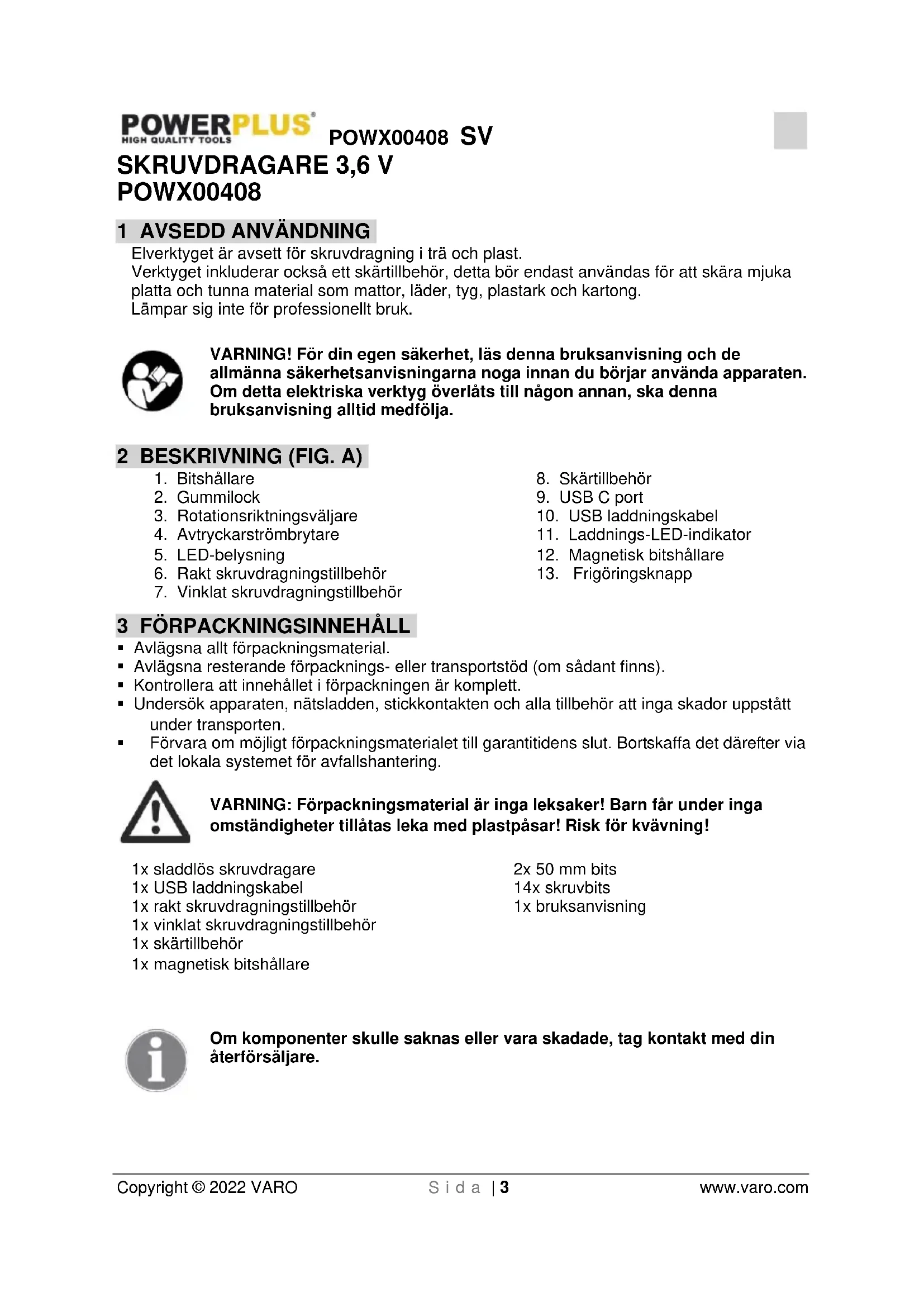

Elverktyget är avsett för skruvdragning i trä och plast. Verktyget inkluderar också ett skärtillbehör, detta bör endast användas för att skära mjuka platta och tunna material som mattor, läder, tyg, plastark och kartong. Lämpar sig inte för professionellt bruk. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

3. Rotationsriktningsväljare

4. Avtryckarströmbrytare

6. Rakt skruvdragningstillbehör

7. Vinklat skruvdragningstillbehör

12. Magnetisk bitshållare

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Risk för kvävning! 1x sladdlös skruvdragare 1x USB laddningskabel 1x rakt skruvdragningstillbehör 1x vinklat skruvdragningstillbehör 1x skärtillbehör 1x magnetisk bitshållare 2x 50 mm bits 14x skruvbits 1x bruksanvisning

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX00408 SV Copyright © 2022 VARO S i d a | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Verktyget uppfyller tillämpliga EU- direktiv.

Obligatoriskt att bära skyddsglasögon.

Studera bruksanvisningen före användning.

Elektriska produkter får inte slängas med hushållsavfallet.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.POWX00408 SV Copyright © 2022 VARO S i d a | 5 www.varo.com

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.POWX00408 SV Copyright © 2022 VARO S i d a | 6 www.varo.com

6 VERKTYGSSPECIFIKA SÄKERHETSANVISNINGAR

• Håll om det elektriska verktygets isolerade greppytor när du utför arbete där maskinen kan komma i kontakt med dold kabeldragning. Om maskinen kommer i kontakt med en strömförande ledning kan friliggande metallytor på maskinen bli strömförande och ge operatören elektriska stötar.

• Skydda laddaren mot regn och fukt. Om vatten tränger in i batteriladdaren, ökar risken för elektriska stötar.

• Ladda batteriet endast med den av tillverkaren specificerade laddaren. En laddare som är lämplig för en typ av batteri, kan medföra risk för brand när den används med ett annat batteri.

• Använd inte batteriladdaren för att ladda andra batterier. Batteriladdaren är endast lämpad för laddning av våra litium-Ion batterier inom det listade spänningsområdet. Annars finns risk för brand och explosion.

• Håll batteriladdaren ren. Föroreningar kan orsaka risk för elektriska stötar.

• Kontrollera batteriladdare, kabel och stickkontakt varje gång före användning. Använd inte batteriladdaren om brister upptäcks. Öppna inte batteriladdaren själv och låt uteslutande kvalificerad personal reparera den med användning av originalreservdelar. Defekta batteriladdare, kablar eller kontakter ökar risken för elektriska stötar.

• Använd inte batteriladdaren på lättantändliga ytor (t.ex. papper, textilier, etc.) eller i en brandfarlig omgivning. Det finns risk för brand på grund av uppvärmning av laddaren under laddning.

• Vid ovarsam användning kan vätska läcka ut från batteriet; undvik att komma i kontakt med vätskan. Om kontakt med vätskan ändå uppstår, spola med vatten. Om vätskan skulle komma i kontakt med ögonen, sök dessutom medicinsk hjälp. Vätska som läckt ut från batteriet, kan orsaka irritation eller brännskador.

• Försök inte att själv öppna batteriet. Det finns risk för kortslutning.

• Skydda batteriet mot värme, till exempel från kontinuerlig solstrålning eller eld. Det finns risk för explosion.

• Kortslut inte batteriet. Det finns risk för explosion.

• I händelse av skador på eller felaktig användning av batteriet, kan ångor avges. Vid andningsbesvär, sörj för frisk luft och rådfråga en läkare. Ångorna kan irritera luftvägarna. 7 ANVÄNDNING

7.1 Laddning (Fig. B)

Lithium-ionbatteriet är skyddat mot för djup urladdning. När batteriet är tomt, stängs maskinen av genom en skyddskrets, och chucken stannar. Skruvdragaren har ett inbyggt batteri, försök inte ta bort batteriet. OBS: Inte alla USB A-portar på bärbara datorer, datorer etc. är en strömkälla, vissa är endast för dataöverföring. Skruvdragaren kan inte laddas via USB A- portar som är endast för dataöverföring. Det betyder inte att Skruvdragaren är defekt. Leta bara efter en annan USB A-port för att ladda Skruvdragaren. OBS: När du ansluter till en inbyggd USB A-port i en annan strömkälla (t.ex. bärbar dator, PC, etc.) se till att denna enhet är påslagen och ansluten till ett eluttag. Laddningen startar först när dessa krav är uppfyllda. Powerbanks är dock ett undantag och är en användbar strömkälla.

• Skruvdragaren kan endast laddas via en strömförsörjd USB A-port, till exempel i en powerbank, laptop, PC eller en USB-laddare (ingår ej) från din smartphone.POWX00408 SV Copyright © 2022 VARO S i d a | 7 www.varo.com

• Anslut USB C-kontakten på laddningskabeln (10) till USB C-porten (9) längst ner på skruvdragarhandtaget och USB A-kontakten till den strömförsedda USB A-porten.

• Vid en powerbank startar laddningen så snart USB A-kabelkontakten sätts i USB A- porten.

• Om du använder en USB-laddare (t.ex. smartphoneladdare), se till att den är ansluten till ett eluttag.

• Laddningsprocessen startar så snart USB A-laddningskabelns kontakt sätts i USB A- porten.

• Laddnings-LED-indikatorn (11), lyser rött under laddningen. Batteriet är fulladdat när den röda indikatorn blir grön. Under laddningen blir maskinens handtag varmare, vilket är helt normalt. När laddningen är klar, ska batteriladdaren kopplas ifrån från ladduttaget på handtaget. Använd inte maskinen medan den är under laddning.

7.2 Isättning och urtagning av bits (Fig. C)

Viktigt! Lås alltid avtryckaren före byte av skruvbits för att undvika oavsiktlig start av maskinen (se avsnitt 7.3). När maskinen är helt stoppad, sätt i eller ta ur skruvbitsen. Använd uteslutande bits som kan sättas fast säkert i chucken och som är avsedda för chucken ifråga. Innan du använder maskinen, kontrollera att skruvbiten är riktigt isatt. Undvik att dra i skruvar för hårt, skruven kan annars skadas eller gängorna deformeras.

7.3 Avtryckarströmbrytare (Fig. A)

• Använd avtryckaren (4) för att starta maskinen och håll kvar den för kontinuerlig drift.

• För att stänga av maskinen, släpp avtryckaren (4).

• För att låsa avtryckaren (4), ställ in rotationsriktningsväljaren (3) i mittläget.

7.4 Arbetsbelysning (Fig. A)

• När man trycker in avtryckaren tänds arbetsbelysningen.

• När man släpper upp avtryckaren släcks arbetsbelysningen.

7.5 Rotationsriktning

• Rotationsriktningen ställs in med rotationsriktningsväljaren (5) placerad ovanför avtryckaren.

7.5.1 Rotation medurs:

För att välja medurs rotation, släpp avtryckaren och skjut rotationsriktningsväljaren (6) till vänster sida av verktyget.

7.5.2 Rotation moturs:

För att välja moturs rotation, släpp avtryckaren och skjut rotationsriktningsväljaren (6) till höger sida av verktyget.POWX00408 SV Copyright © 2022 VARO S i d a | 8 www.varo.com

Ställ in framåt/bakåt-knappen på skruvdragaren i framåt-läge (medurs). Sätt skruvbiten i spåret på skruvhuvudet. Håll skruvbiten vinkelrätt mot huvudet på skruven, annars kan skruven eller skruvhuvudet skadas. Tryck skruvbiten mot skruven med konstant tryck medan du drar i skruven. När skruven är helt idragen, håll stadigt i maskinen när du släpper upp avtryckaren, annars kan skruven eller skruvhuvudet skadas. Om avtryckaren inte genast släpps upp, kan det höga vridmomentet skada skruvbiten eller skruvdragaren.

Ställ in framåt/bakåt-knappen på skruvdragaren i bakåt-läge (moturs). Sätt skruvbiten i spåret på skruvhuvudet. Håll skruvbiten vinkelrätt mot huvudet på skruven, annars kan skruven eller skruvhuvudet skadas. Tryck skruvbiten mot skruven med konstant tryck medan du drar ur skruven.

7.8 Byte av tillbehör (Fig. A & D)

Skruvdragaren levereras med 3 tillbehör:

• 2 skruvdragningstillbehör (6 & 7),

• 1 skärtillbehör (8).

• Före montering av ett tillbehör måste gummilocket (2) tas bort (a) från skruvdragarhuvudet.

7.8.1 Montering av tillbehör (b)

• De två skruvdragningstillbehören kan monteras i alla fyra riktningarna (upp, ner, vänster och höger).

• Skärtillbehöret (8) får endast monteras med skärbladet nedåt.

• Öppningen och pilarna på skärtillbehöret ska peka mot maskinhuvudet.

• Skjut respektive tillbehör på skruvdragaren tills det klickar på plats.

7.8.2 Ta bort tillbehör (c)

• Observera att det finns två frigöringsknappar (13) på sidorna av varje tillbehör, dessa är markerade med ränder och en pil.

• Tryck in båda frigöringsknapparna och dra utåt i tillbehöret.

7.9 Användning av skärtillbehöret (Fig. A & E)

• Skärtillbehöret (8) kan användas för att skära platta och mjuka material (se kapitel 1).

• Materialets maximala tjocklek är 6 mm.

• Rotationsriktningen kan ställas in i båda riktningarna (se avsnitt 7.5).

• Starta skärtillbehöret genom att trycka på avtryckaren.

• Skjut försiktigt skäröppningen över kanten på materialet och fortsätt skärningen efter behov. Skärning i hårda material (till exempel trä, metall, sten etc.) eller material tjockare än 6 mm kan leda till skador på enheten eller personskada.POWX00408 SV Copyright © 2022 VARO S i d a | 9 www.varo.com

• Håll maskinens ventilationsspringor rena så att motorn inte överhettas.

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.

• Håll ventilationsspringorna fria från damm och smuts.

• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.

• Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniak etc. Dessa kan skada maskinens plastdelar.

• Skadade skärblad måste repareras eller bytas ut av en kvalificerad reparatör innan skärtillbehöret åter kan användas.

• Efter varje skäroperation, rengör skärbladet med en mjuk borste och trasa.

OBS! Stäng alltid av skruvdragaren och lås strömbrytaren i FRÅN-läge innan något arbete ska utföras på maskinen. 9 TEKNISKA DATA Modell. POWX00408 Märkspänning 3,6 V Obelastad hastighet 200 v/min Batterikapacitet 1500 mAh Laddningstid batteri 3 – 5 timmar 10 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 56 dB(A) Ljudeffektnivå LwA 67 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A). aw (Vibration) 0,9 m/s² K = 1,5 m/s²POWX00408 SV Copyright © 2022 VARO S i d a | 10 www.varo.com 11 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena luftintag, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Om du efter en tid beslutar dig för att byta ut maskinen får den inte hanteras som hushållsavfall, den ska kasseras på ett miljövänligt sätt. Avfall som produceras av elektriska maskiner får inte hanteras på samma sätt som vanligt hushållsavfall. Ta avfallet till en återvinningscentral om det finns en sådan anläggning. Rådgör med lokala myndigheter eller försäljaren för rekommendationer om insamling och återvinning.POWX00408 SV Copyright © 2022 VARO S i d a | 11 www.varo.com

13 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar att, Produkt: Skruvdragare 3,6 V Varumärke: POWERplus Modell: POWX00408 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2014/30/EU 2006/42/EC Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN62841-2-2 : 2014

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove, MSc.EE. Tillämpningsansvarig - Registrerings- och regelfrågor 11/03/2022, Lier - BelgiumPOWX00408 FI Copyright © 2022 VARO S i v u | 1 www.varo.com
