MANUAL DE UTILIZADOR POWX00408 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................ 5

7.5 Direção da rotação ................................................................................................ 8

7.5.1 Rotação no sentido dos ponteiros do relógio: .......................................................... 8

7.5.2 Rotação contrária ao sentido dos ponteiros do relógio: ............................................ 8

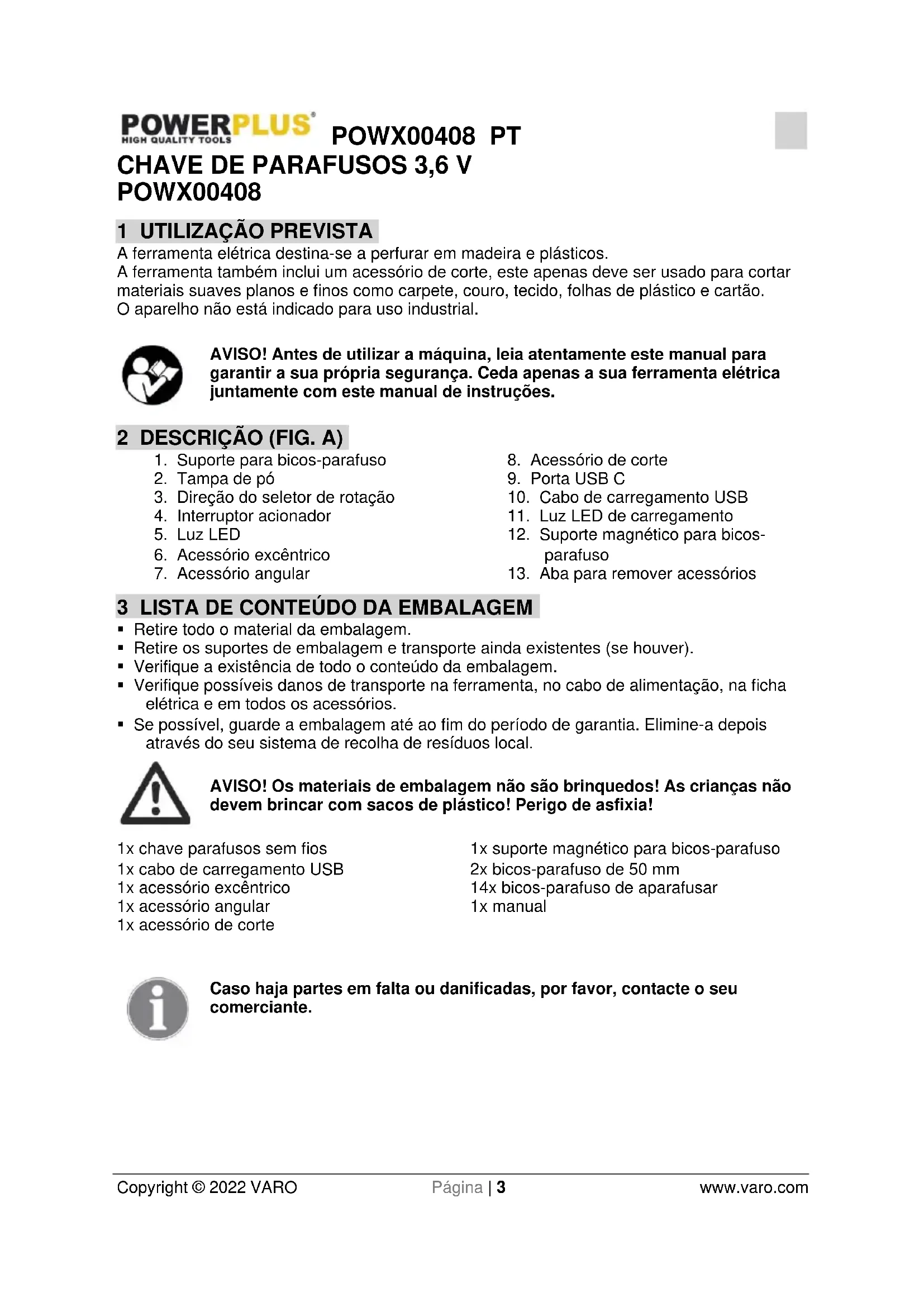

1 UTILIZAÇÃO PREVISTA

A ferramenta elétrica destina-se a perfurar em madeira e plásticos. A ferramenta também inclui um acessório de corte, este apenas deve ser usado para cortar materiais suaves planos e finos como carpete, couro, tecido, folhas de plástico e cartão. O aparelho não está indicado para uso industrial. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

3. Direção do seletor de rotação

6. Acessório excêntrico

7. Acessório angular

8. Acessório de corte

13. Aba para remover acessórios

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1x chave parafusos sem fios 1x cabo de carregamento USB 1x acessório excêntrico 1x acessório angular 1x acessório de corte 1x suporte magnético para bicos-parafuso 2x bicos-parafuso de 50 mm 14x bicos-parafuso de aparafusar 1x manual Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX00408 PT Copyright © 2022 VARO Página | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Proteção obrigatória dos olhos.

Use luvas de proteção.

Leia cuidadosamente as instruções antes da utilização.

Informação importante.

Os produtos elétricos não devem ser eliminados juntamente com o lixo doméstico.

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

• Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.POWX00408 PT Copyright © 2022 VARO Página | 5 www.varo.com

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção asPOWX00408 PT Copyright © 2022 VARO Página | 6 www.varo.com condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 INSTRUÇÕES DE SERVIÇO ESPECÍFICAS DO APARELHO

• Segure a ferramenta elétrica agarrando-a nas superfícies isoladas sempre que realizar um trabalho onde o fixador possa entrar em contato com cablagem não visível. Fixadores que entrem em contato com um cabo “vivo” pode fazer com que as peças de metal da ferramenta elétrica fiquem “vivas” e provocar um choque elétrico no operador.

• Proteja o carregador de bateria da chuva e humidade. A penetração de água no carregador de bateria aumenta o risco de choque elétrico.

• Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio se usado noutro tipo de bateria.

• Não carregue outras baterias. O carregador de bateria é adequado apenas para carregar as nossas baterias de iões de lítio dentro do intervalo de tensão indicado. Caso contrário existe o perigo de incêndio e explosão.

• Mantenha o carregador de bateria limpo. Contaminação pode provocar o perigo de choque elétrico.

• Verifique o carregador de bateria, cabo e ficha antes de cada utilização. Não use o carregador de bateria quando forem detetados defeitos. Não abra o carregador de bateria nem proceda à sua reparação, apenas deve ser realizado por pessoal qualificado deve usar peças de reposição originais. Carregadores de bateria, cabos e fichas danificados aumentam o risco de choque elétrico.

• Não opere o carregador de bateria em superfícies facilmente inflamáveis (por ex. papel, texteis, etc) ou em ambientes combustíveis. Existe o perigo de incêndio pelo aquecimento do carregador de bateria durante o carregamento.

• Sob condições abusivas, pode ser ejetado líquido da bateria; evite o contato. Caso ocorra o contato acidental, lave com água. Se o líquido entrar em contato com os olhos, procure também apoio médico. O líquido derramado da bateria pode provocar irritação ou queimaduras.

• Não abra a bateria. Existe o perigo de choque elétrico.

• Proteja a bateria do calor, incluindo, por exemplo, radiação solar contínua e fogo. Existe o perigo de explosão.

• Não provoque curto circuito na bateria. Existe o perigo de explosão.

• No caso de dano e uso indevido da bateria, podem ser emitidos vapores. Em caso de reclamações, dirija-se para uma área com ar fresco e consulte um médico. Os vapores podem irritar o sistema respiratório. 7 FUNCIONAMENTO

7.1 Procedimento de carga (Fig. B)

As baterias de iões de lítio estão protegidas contra descarga profunda. Quando a bateria está vazia, a máquina é desligada por meio de um circuito de proteção: O suporte de bicos deixa de se mover. A chave de parafusos possui uma bateria integrada, não tente remover a bateria.POWX00408 PT Copyright © 2022 VARO Página | 7 www.varo.com NOTA: Nem todas as portas USB A nos portáteis, computadores, etc. são uma fonte de alimentação, algumas servem apenas para transferência de dados. Os dispositivos não podem ser carregados por portas USB A de apenas transferência de dados. Isso não significa que o seu dispositivo tem defeito. Procure outra porta USB A para carregar o seu dispositivo. NOTA: Ao ligar a uma porta USB A integrada noutro dispositivo fonte (por ex., portátil, computador, etc.) certifique-se de que este dispositivo está ligado e a ficha encaixada na tomada. O carregamento apenas começará quando estes requisitos forem cumpridos. Os Power Banks, no entanto, são uma exceção e são uma fonte de alimentação autónoma.

• A chave de parafusos apenas pode ser carregada através de uma porta USB A com corrente, por exemplo, num power bank, portátil, computador, ou carregador USB (não incluído) do seu smartphone.

• Ligue o conetor USB C ao cabo de carregamento (10) na porta USB C (9) na parte inferior da pega da chave de parafusos e o conetor USB A na porta USB A com corrente.

• No caso de um power bank, o carregamento começa logo que a ficha do cabo USB A é inserida na porta USB A.

• No caso de usar um carregador USB (p. ex. o carregador de um smartphone), certifique- se de que está ligado à tomada.

• O processo de carregamento começa logo que a ficha do cabo de carregamento USB A é inserida na porta USB A.

• A luz LED de carregamento (11), acende a vermelho durante o processo de carregamento. A bateria está completamente carregada quando o indicador vermelho passa a verde. Durante o processo de carga, o punho da máquina aquece. Isto é normal. Quando o carregamento terminar, desligue o carregador de bateria da tomada. Não use a máquina durante o procedimento de carga.

7.2 Inserir e retirar os bicos

Importante! Bloqueie sempre o interruptor acionador antes de mudar o bico- parafuso para evitar o arranque acidental da máquina (ver parágrafo 7.3). Quando a máquina estiver completamente parada, insira ou extraia o bico- parafuso. Use apenas bicos que possam ser apertados com segurança no mandril e para o fim a que os bicos se destinam. Antes de usar a máquina verifique se o bico-parafuso está corretamente inserido. Evite apertar demasiado os parafusos, caso contrário a cabeça do parafuso pode ficar danificada ou a rosca pode ficar moída.

7.3 Interruptor acionador (Fig. A)

• Use o interruptor acionador (4) para iniciar a máquina e mantenha-o premido para operação contínua.

• Para desligar a máquina, solte o interruptor acionador (4).

• Para bloquear o interruptor acionador (4), defina a direção do seletor de rotação (3) na posição central.POWX00408 PT Copyright © 2022 VARO Página | 8 www.varo.com

7.4 Luz local de trabalho (Fig. A)

• Ao premir o botão de operação a luz local de trabalho acende.

• Ao deixar de premir o botão de operação a luz local de trabalho irá apagar.

7.5 Direção da rotação

• A direção da rotação é controlada pela direção do seletor de rotação (5) por cima do interruptor acionador.

7.5.1 Rotação no sentido dos ponteiros do relógio:

Para selecionar a rotação no sentido dos ponteiros do relógio, solte o interruptor acionador e empurre a direção do seletor de rotação (3)para a esquerda da ferramenta.

7.5.2 Rotação contrária ao sentido dos ponteiros do relógio:

Para selecionar a rotação contrária ao sentido dos ponteiros do relógio, solte o interruptor acionador e empurre o seletor (3) para a direita da ferramenta.

7.6 Inserir um parafuso

Ajuste o sentido de rotação (3) da chave de parafusos para o sentido horário. Insira o bico- parafuso no orifífio na cabeça do parafuso. Segure o bico parafuso perpendicular à cabeça do parafuso, caso contrário o parafuso ou a cabeça do parafuso pode ficar danificada. Prima o bico contra o parafuso com uma pressão constante enquanto enfia o parafuso. Quando o parafuso estiver completamente aparafusao, segure firmemente a máquina e liberte o gatilho On/Off, caso contrário o parafuso ou a cabeça do parafuso podem ficar danificados. Se o gatilho On/Off não for imediatamente liberado um torque elevado pode provocar danos no bico- parafuso ou na chave de parafusos.

7.7 Retirar o parafuso

Ajuste o sentido de rotação da chave de parafusos (3) para o sentido anti-horário. Insira o bico-parafuso no orifício na cabeça do parafuso. Segure o bico parafuso perpendicular à cabeça do parafuso, caso contrário o parafuso ou a cabeça do parafuso pode ficar danificada. Prima o bico contra o parafuso com uma pressão constante enquanto remove o parafuso.

7.8 Mudar os acessórios (Fig. A e D)

A chave de parafusos é fornecida com 3 acessórios:

• 2 acessórios de aparafusar (6 e 7),

• 1 acessório de corte (8).

• Antes de instalar os acessórios, deve remover (a) a tampa de borracha (2) da cabeça motriz.

7.8.1 Instalar os acessórios (b)

• Os 2 acessórios da chave de parafusos podem ser instalados em todas as 4 direções (cima, baixo, esquerda e direita).

• O acessório de corte (8) deve ser instalado com a lâmina apontada para baixo.

• A abertura e as setas do acessório devem apontar para a cabeça da chave de parafusos.

• Empurre o acessório na chave de parafusos até encaixar em posição.POWX00408 PT Copyright © 2022 VARO Página | 9 www.varo.com

7.8.2 Remover os acessórios (c)

• Note que existem duas linguetas de remoção (13) nas laterais de todos os acessórios, estas estão marcadas com riscas e uma seta.

• Empurre firmemente para baixo em ambas as linguetas de remoção e puxe o acessório para fora.

7.9 Usar o acessório de corte (Fig. A e E)

• O acessório de corte (8) pode ser usado para cortar materiais planos e suaves (ver capítulo 1).

• A espessura máxima do material é 6 mm.

• A direção de rotação pode ser definida para qualquer direção (ver parágrafo 7.5).

• Inicie o acessório de corte ao premir o interruptor acionador.

• Deslize suavemente a abertura do cortador por cima da extremidade do material e continue a cortar, conforme necessário. Cortar materiais duros (por exemplo, madeira, metal, pedra, etc.) ou materiais com espessura superior a 6 mm podem provocar danos no aparelho ou ferimentos pessoais.

8 LIMPEZA E MANUTENÇÃO

• Mantenha as ranhuras de ventilação da máquina limpas, de modo a evitar o sobreaquecimento do motor.

• Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.

• Mantenha as ranhuras de ventilação livres de poeira e sujidade.

• Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.

• Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.

• Lâminas de corte danificadas devem ser reparadas ou substituídas por um profissional qualificado, antes de voltar a utilizar a máquina.

• Após cada operação de corte, limpe a lâmina de corte com uma escova ou pano suave.

Atenção! Desligue sempre a chave de parafusos e bloqueie o interruptor na posição OFF antes de levar a cabo qualquer trabalho na máquina.

Modelo POWX00408 Tensão nominal 3,6 V Velocidade em vazio 200 rpm Capacidade da bateria 1500 mAh Duração do carregamento 3 – 5 horas 10 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 56 dB(A) Nível de potência acústica LwA 67 dB(A)POWX00408 PT Copyright © 2022 VARO Página | 10 www.varo.com ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 0,9 m/s² K = 1,5 m/s²

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 12 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX00408 PT Copyright © 2022 VARO Página | 11 www.varo.com

13 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Chave de parafusos 3,6 V Marca: POWERplus Modelo nº.: POWX00408 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura); 2011/65/EU 2014/30/EU 2006/42/EC Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura); EN62841-1 : 2015 EN62841-2-2 : 2014

Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove, MSc.EE. Assuntos Regulamentares – Gestor de Conformidade 11/03/2022, Lier - BelgiumPOWX00408 NO Copyright © 2022 VARO Side | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................ 3
