NÁVOD NA OBSLUHU POWX00408 PowerPlus

5.4 Používanie elektrického náradia a starostlivosť oň ............................................ 5

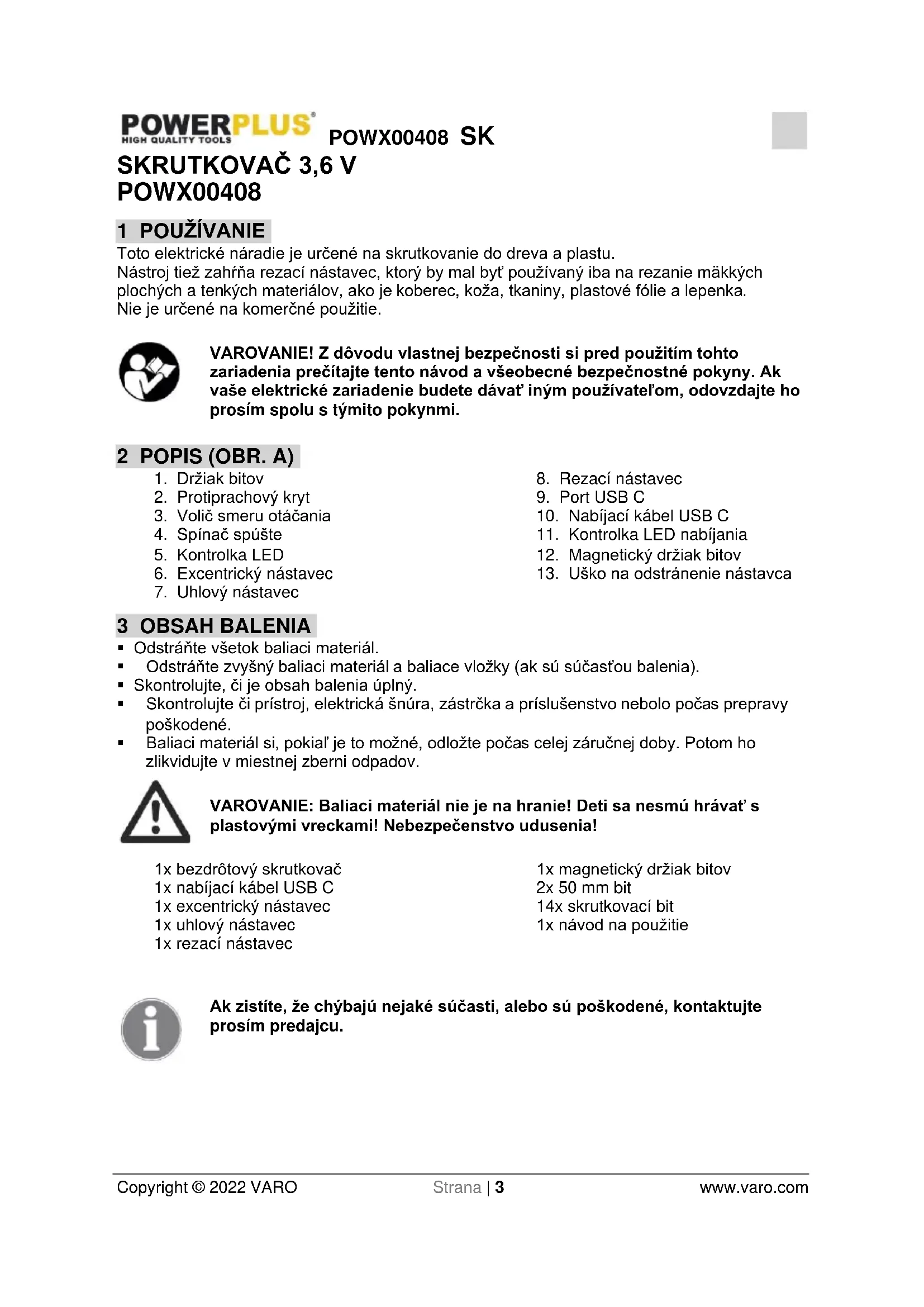

Copyright © 2022 VARO Strana | 3 www.varo.com SKRUTKOVAČ 3,6 V POWX00408 1 POUŽÍVANIE Toto elektrické náradie je určené na skrutkovanie do dreva a plastu. Nástroj tiež zahŕňa rezací nástavec, ktorý by mal byť používaný iba na rezanie mäkkých plochých a tenkých materiálov, ako je koberec, koža, tkaniny, plastové fólie a lepenka. Nie je určené na komerčné použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. A)

13. Uško na odstránenie nástavca

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1x bezdrôtový skrutkovač 1x nabíjací kábel USB C 1x excentrický nástavec 1x uhlový nástavec 1x rezací nástavec 1x magnetický držiak bitov 2x 50 mm bit 14x skrutkovací bit 1x návod na použitie Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWX00408 SK Copyright © 2022 VARO Strana | 4 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

V súlade so základnými požiadavkami európskych smerníc.

Dôležité informácie.

Elektrické výrobky sa nesmú likvidovať s domovým odpadom. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.POWX00408 SK Copyright © 2022 VARO Strana | 5 www.varo.com

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.POWX00408 SK Copyright © 2022 VARO Strana | 6 www.varo.com 6 BEZPEČNOSTNÉ POKYNY ŠPECIFICKÉ PRE DANÉ NÁRADIE

• Pri vykonávaní činnosti, pri ktorej sa upínadlo môže dostať do kontaktu so skrytým el. vedením, držte elektrické náradie za izolované držiaky. Kontakt upínadla s drôtom, ktorý je pod el. prúdom, spôsobí, že odhalené kovové časti nástroja budú tiež pod prúdom a používateľa zasiahne el. prúd.

• Nabíjačku batérie chráňte pred dažďom a vlhkom. Preniknutie vody do nabíjačky batérie zvyšuje riziko zásahu elektrickým prúdom.

• Batériu dobíjajte len nabíjačkou, ktorá bola predpísaná výrobcom. Ak sa nabíjačka, ktorá je vhodná pre jeden typ batérie, použite na inú batériu, hrozí riziko požiaru.

• Nenabíjajte iné batérie. Nabíjačka batérie je vhodná len na nabíjanie našich lítium- iónových batérií v rámci uvedeného napäťového rozsahu. V opačnom prípade hrozí nebezpečenstvo požiaru a výbuchu.

• Nabíjačku batérie udržiavajte čistú. Znečistenie môže spôsobiť nebezpečenstvo zásahu elektrickým prúdom.

• Pred každým použitím skontrolujte nabíjačku batérie, kábel a zástrčku. Nabíjačku batérie nepoužívajte, ak zistíte, že je poškodená. Nabíjačku batérie sami neotvárajte, nechajte ju opraviť kvalifikovaným personálom s použitím originálnych náhradných dielov. Poškodené nabíjačky batérie, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.

• Nabíjačku batérie neprevádzkujte na ľahko horľavých povrchoch (napr. papieri, textíliách atď.), alebo vo výbušnom prostredí. Hrozí nebezpečenstvo požiaru vplyvom zohriatia nabíjačky batérie počas nabíjania.

• Pri nesprávnom zachádzaní môže z batérie uniknúť kvapalina. Zabráňte kontaktu s ňou. Ak sa náhodou dotknete kvapaliny, opláchnite pokožku vodou. Ak sa kvapalina dostane do očí, vyhľadajte okrem toho aj lekársku pomoc. Kvapalina z batérie môže spôsobiť podráždenie alebo popálenie.

• Batériu sami neotvárajte. Hrozí nebezpečenstvo skratu.

• Batériu chráňte pred teplom, napr. pred nepretržitým slnečným žiarením a požiarom. Hrozí nebezpečenstvo výbuchu.

• Batériu neskratujte. Hrozí nebezpečenstvo výbuchu.

• V prípade poškodenia a nesprávneho používania batérie môžu unikať výpary. V prípade ťažkostí vyvetrajte a poraďte sa s lekárom. Výpary môžu dráždiť dýchací systém. 7 PREVÁDZKA

7.1 Postup nabíjania (obr. B)

Lítium-iónová batéria je chránená pred hlbokým vybitím. Keď je batéria prázdna, stroj sa vypne pomocou ochranného obvodu: Držiak koruniek sa ďalej nebude pohybovať. Skrutkovač obsahuje vstavanú batériu, nepokúšajte sa ju odstrániť. POZNÁMKA: Nie všetky porty USB A na notebookoch, počítačoch atď. slúžia ako zdroje napájania, niektoré slúžia iba na prenos dát. Zariadenia nie je možné nabíjať prostredníctvom portov určených iba na prenos dát. Neznamená to, že je vaše zariadenie poškodené. Skúste nájsť iný port USB A na nabitie vášho zariadenia. POZNÁMKA: Pri pripájaní k portu USB A na inom zdrojovom zariadení (napr. notebook, počítač atď.) sa uistite, že je toto zariadenie zapnuté a pripojené k elektrickej sieti. Nabíjanie sa spustí až po splnení týchto podmienok. Výnimkou sú power banky a autonómne zdroje napájania.POWX00408 SK Copyright © 2022 VARO Strana | 7 www.varo.com

• Skrutkovač je možné nabíjať iba prostredníctvom napájaného portu USB A, napríklad na power banke, notebooku, počítači alebo USB nabíjačke pre váš telefón (nie je súčasťou balenia).

• V prípade nabíjačky USB (napr. nabíjačky pre inteligentné telefóny) sa uistite, že je nabíjačka pripojená k elektrickej sieti.

Dôležité! Pred výmenou skrutkovacieho bitu vždy uzamknite spínač spúšte, aby ste predišli nezamýšľanému spusteniu zariadenia (pozrite časť 7.3). Keď bude zariadenie úplne zastavené, vložte alebo vytiahnite skrutkovací bit.. Používate iba korunky, ktoré sa dajú bezpečne uchytiť v skľučovadle a pre ktoré je skľučovadlo určené. Pred použitím náradia si overte, či sú skrutkovacie korunky vložené správne. Skrutky neuťahujte nadmerne, pretože by sa mohla poškodiť hlava skrutky alebo by mohlo dôjsť k strhnutiu závitov.

7.3 Spínač spúšte (obr. A)

• Pomocou spínača spúšte (4) spustite zariadenie. Kým budete spúšť držať, zariadenie bude pracovať.

• Ak chcete zariadenie vypnúť, uvoľnite spínač spúšte (4).

• Ak chcete spínač spúšte (4) uzamknúť, presuňte volič smeru otáčania (3) do strednej polohy.

• Smer otáčania sa ovláda voličom smeru otáčania (3) umiestneným nad spínačom spúšte.

7.5.1 Otáčanie v smere hodinových ručičiek:

• Ak chcete zvoliť otáčanie v smere hodinových ručičiek, uvoľnite spínač spúšte a zatlačte volič smeru otáčania (3) na ľavú stranu nástroja.POWX00408 SK Copyright © 2022 VARO Strana | 8 www.varo.com

7.5.2 Otáčanie proti smeru hodinových ručičiek:

• Ak chcete zvoliť otáčanie proti smeru hodinových ručičiek, uvoľnite spínač spúšte a zatlačte páčku voliča (3) na pravú stranu náradia.

7.6 Vloženie skrutky

Smer otáčania skrutkovača (3) nastavte na otáčanie v smere hod. ručičiek. Skrutkovaciu korunku vložte do drážky v hlave skrutky. Skrutkovaciu korunku podržte kolmo na hlavu skrutky, v opačnom prípade sa môže skrutka alebo hlava skrutky poškodiť. Skrutkovaciu korunku tlačte na skrutku konštantným tlakom a súčasne skrutkujte. Keď je skrutka úplne zaskrutkovaná, stroj pevne podržte a pustite hlavný vypínač, v opačnom prípade sa môže poškodiť skrutka alebo hlava skrutky. Ak hlavnú spúšť okamžite nepustíte, môže skrutkovaciu korunku alebo skrutkovať poškodiť vysoký uťahovací moment.

7.7 Vybratie skrutky

Smer otáčania skrutkovača (3) nastavte na otáčanie proti smeru hod. ručičiek. Skrutkovaciu korunku vložte do drážky v hlave skrutky. Skrutkovaciu korunku podržte kolmo na hlavu skrutky, v opačnom prípade sa môže skrutka alebo hlava skrutky poškodiť. Skrutkovaciu korunku tlačte na skrutku konštantným tlakom a súčasne skrutku vyberajte.

7.8 Výmena nástavcov (obr. A a D

Skrutkovač sa dodáva s 3 nástavcami:

• 2 skrutkovacie nástavce (6 a 7),

• 1 rezací nástavec (8).

• Pred namontovaním nástavcov je nutné odstrániť z hlavy skrutkovača (a) gumený kryt (2).

7.8.1 Montáž nástavcov (b)

• Dva skrutkovacie nástavce je možné namontovať vo všetkých 4 smeroch (nahor, nadol, doľava a doprava).

• Rezací nástavec (8) by mal byť namontovaný iba tak, aby nôž smeroval nadol.

• Otvor a šípky nástavca by mali smerovať smerom k hlavici skrutkovača.

• Zatlačte nástavec na skrutkovač, kým nezacvakne na miesto.

7.8.2 Odstránenie nástavcov (c)

• Všimnite si, že po stranách všetkých nástavcov sa nachádzajú dve ušká na odstránenie (13). Tieto ušká sú označené pruhmi a šípkou.

• Pevne zatlačte smerom nadol na obe ušká a nástavec vytiahnite.

7.9 Používanie rezacieho nástavca (obr. A a E)

• Rezací nástavec (8) je možné používať na rezanie plochých a mäkkých materiálov (pozrite časť 1).

• Max. hrúbka materiálu je 6 mm.

• Smer otáčania je možné nastaviť do oboch smerov (pozrite časť 7.5).

• Spustite rezací nástavec stlačením spínača spúšte.

• Jemne nasuňte otvor rezacieho nástavca nad okraj materiálu a pokračujte v rezaní podľa potreby. Rezanie tvrdých materiálov (napr. dreva, kovu, kameňa atď.) alebo materiálov hrubších ako 6 mm môže spôsobiť poškodenie zariadenia alebo zranenie osôb.POWX00408 SK Copyright © 2022 VARO Strana | 9 www.varo.com

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely.

• Poškodené rezacie listy musia byť opravené alebo vymenené kvalifikovaným servisným technikom, než budete so zariadením znova pracovať.

• Po každom rezaní vyčistite rezaciu čepeľ pomocou mäkkej kefky a handričky.

Pozor! Skrutkovač vždy vypnite a spínač zaistite do vypnutej polohy predtým, ako na náradí budete vykonávať akékoľvek práce. 9 TECHNICKÉ ÚDAJE Č. modelu POWX00408 Menovité napätie 3,6 V Rýchlosť pri nezaťažení 200 ot./min. Kapacita batérie 1500 mAh Čas nabíjania 3 – 5 hodín 10 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 56 dB(A) Hladina akustického výkonu LwA 67 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie) 0,9 m/s² K = 1,5 m/s²POWX00408 SK Copyright © 2022 VARO Strana | 10 www.varo.com 11 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atď.).

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 12 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom. Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWX00408 SK Copyright © 2022 VARO Strana | 11 www.varo.com

13 VYHLÁSENIE O ZHODE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že výrobok: Skrutkovač 3,6 V obchodná známka: POWERplus model: POWX00408 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EÚ 2004/108/ES 2006/42/ES Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN62841-1 : 2015 EN62841-2-2 : 2014

Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti, Philippe Vankerkhove, MSc.EE. Regulačné záležitosti – Compliance Manager 11/03/2022, Lier - BelgiumPOWX00408 RO Copyright © 2022 VARO Pagina | 1 www.varo.com
