Typ výrobku	Bezdrôtová príklepová vŕtačka / skrutkovač
Značka	PowerPlus
Model	POWXB10060
Napájanie	Li-Ion batéria 20 V DC
Skľučovadlo	13 mm bez kľúča
Voľnobežné otáčky	0-400 / 0-1300 min⁻¹ (2 rýchlosti)
Príklepová rýchlosť	0-6000 / 0-19500 úderov/min
Maximálny krútiaci moment	30 Nm
Nastavenie krútiaceho momentu	22+1+1 polôh
Prevádzkové režimy	Vŕtanie, skrutkovanie, príklep
Regulácia otáčok	Áno, stlačením spúšte
Prepínač smeru	Áno, vľavo/vpravo
Elektrická brzda	Áno
LED svetlo	Áno, vstavané
Indikátor nabitia batérie	3 LED
Doba nabíjania	Približne 1 hodina
Teplota nabíjania	4 °C až 40 °C
Skladovacia teplota batérie	5 °C až 20 °C (ideálne 40 % nabitia)
Hladina hluku (LpA)	71 dB(A)
Hladina hluku (LwA)	82 dB(A)
Vibrácie (aw)	≤ 3,6 m/s², K=1,5 m/s²
Údržba	Čistiť jemnou handričkou, vyhnúť sa rozpúšťadlám
Záruka	36 mesiacov (batéria a nabíjačka vylúčené)
Použitie	Domáce použitie, nie profesionálne

Často kladené otázky - POWXB10060 PowerPlus

Ako nabiť batériu prvýkrát?

Batéria je dodávaná slabo nabitá. Zapojte nabíjačku do elektrickej zásuvky, vložte batériu. Svetlo červenej farby signalizuje nabíjanie, zelená farba signalizuje úplné nabitie (približne 1 hodina). Pre optimálne nabitie vykonajte niekoľko cyklov nabíjania.

Ako nastaviť krútiaci moment?

Otočte krúžok nastavenia krútiaceho momentu (2) do požadovanej polohy. Polohy 1 až 22 zodpovedajú rastúcemu krútiacemu momentu. Použite nízky krútiaci moment pre malé skrutky alebo mäkké materiály a vysoký krútiaci moment pre veľké skrutky alebo tvrdé materiály.

Ako vybrať rýchlosť?

Použite volič rýchlosti (3) umiestnený nad vŕtačkou. Poloha 1 (LO) pre vysoký krútiaci moment a nízku rýchlosť, ideálne na skrutkovanie. Poloha 2 (HI) pre vysokú rýchlosť a nízky krútiaci moment, ideálne na vŕtanie. Nikdy nemeňte rýchlosť, keď nástroj beží.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania (6) nad spúšťou. Posuňte doľava pre otáčanie v smere hodinových ručičiek (dopredu), doprava pre otáčanie proti smeru hodinových ručičiek (dozadu). Umiestnite ho do stredu na zablokovanie spúšte.

Ako vložiť vrták alebo nástavec?

Otočte krúžok skľučovadla bez kľúča (1) proti smeru hodinových ručičiek na otvorenie čeľustí. Vložte vrták, potom utiahnite otáčaním v smere hodinových ručičiek, kým nebude pevne držať.

Ako zapnúť LED svetlo?

Jemne stlačte spínaciu spúšť (4) na zapnutie LED svetla (7) pred spustením motora. Svetlo zostane svietiť, pokiaľ nástroj beží. Nepozerajte sa priamo do lúča.

Aká údržba je potrebná?

Pravidelne čistite ventilačné štrbiny jemnou handričkou, aby ste predišli prehriatiu. Na odolné nečistoty použite vlhkú handričku s mydlovou vodou. Nikdy nepoužívajte rozpúšťadlá ako benzín alebo alkohol.

Aké sú základné bezpečnostné pokyny?

Noste ochranné okuliare. Nepoužívajte nástroj vo vlhkom alebo výbušnom prostredí. Pri vŕtaní držte nástroj za izolované povrchy, aby ste predišli úrazu elektrickým prúdom. Vypnite nástroj pred výmenou príslušenstva.

Ako interpretovať indikátor kapacity batérie?

Stlačte tlačidlo (10) na batérii. 3 LED svietia = batéria plná; 2 LED = 60 %; 1 LED = takmer vybitá. Nabite čo najskôr.

Čo robiť v prípade problému v rámci záruky?

Kontaktujte svojho predajcu s dokladom o kúpe. 36-mesačná záruka sa vzťahuje na materiálové a výrobné chyby, ale vylučuje bežné opotrebenie, batérie, nabíjačky a poškodenia spôsobené nesprávnym používaním. Opravy musí vykonať autorizovaný servis.

NÁVOD NA OBSLUHU POWXB10060 PowerPlus

8.1 Lithium-ionotové akumulátory (5)

10.5 Nastavení príklepu

5.5 Používanie nástroja s akumulátorom a starostlivost' oň ....5

5.6 Servis....6

6 ďALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK 6

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ...... 7

7.1 Batérie....7

7.2 Nabijačky....7

8 PRVKY....7

8.1 Lítium-iónová batéria (5)....7

8.2 Skl'učovadlo bez kl'úča (1)....8

8.3 Nastavovací krúžok ut'ahovacieho momentu (2) 8

8.4 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (6)....8

8.5 Menitel'ná rýchlost'....8

8.6 Regulátor nastavenia rýchlosti (3)....8

8.7 Kontrolka LED (7) 8

9 PREVÁDZKA 8

9.1.1 Indikácie pre nabíjanie (obr. 1)....8

9.2 Indikátor nabitia akumulátora (obr. 1a)....9

9.3 Vloženie a vybratie batérie (obr. 2)....9

POWERPLUS® HIGH QUALITY TOOLS

POWXB10060 SK

9.4 Inštalácia a vybratie korunky a vrtáka (obr. 3)....9
9.5 Spínač (4) 9
9.5.1 Zámok vypínača (obr. 4)....10
9.5.2 Smer otáčania (obr. 5)....10
9.5.2.1 Otáčanie v smere hodinových ručičiek:....10
9.5.2.2 Otáčanie proti smeru hodinových ručičiek:....10
9.5.3 Menitel'ná rýchlost'....10
9.6 Nastavenie ut'ahovacieho momentu....10
9.7 Prepínač režimu funkcií....10
9.8 Regulátor rýchlosti (obr. 6)....10
9.9 Svetlo LED (obr. 7)....11
10 VRTANIE 11
10.1 Vrtanie....11
10.2 Vrtanie do dreva....11
10.3 Vrtanie do kovu....11
10.4 Skrutkovanie skrutiek....12
10.5 Nastavenie príklepu....12
11 ČISTENIE A ÚDRŽBA 12
11.1 Čistenie 12
11.2 Údržba....12
12 TECHNICKÉ ÚDAJE....13
13 HLUK 13
14 ZÁRUKA....13
15 ŽIVOTNÉ PROSTREDIE....14
16 VYHLÁSENIE O ZHODE 14

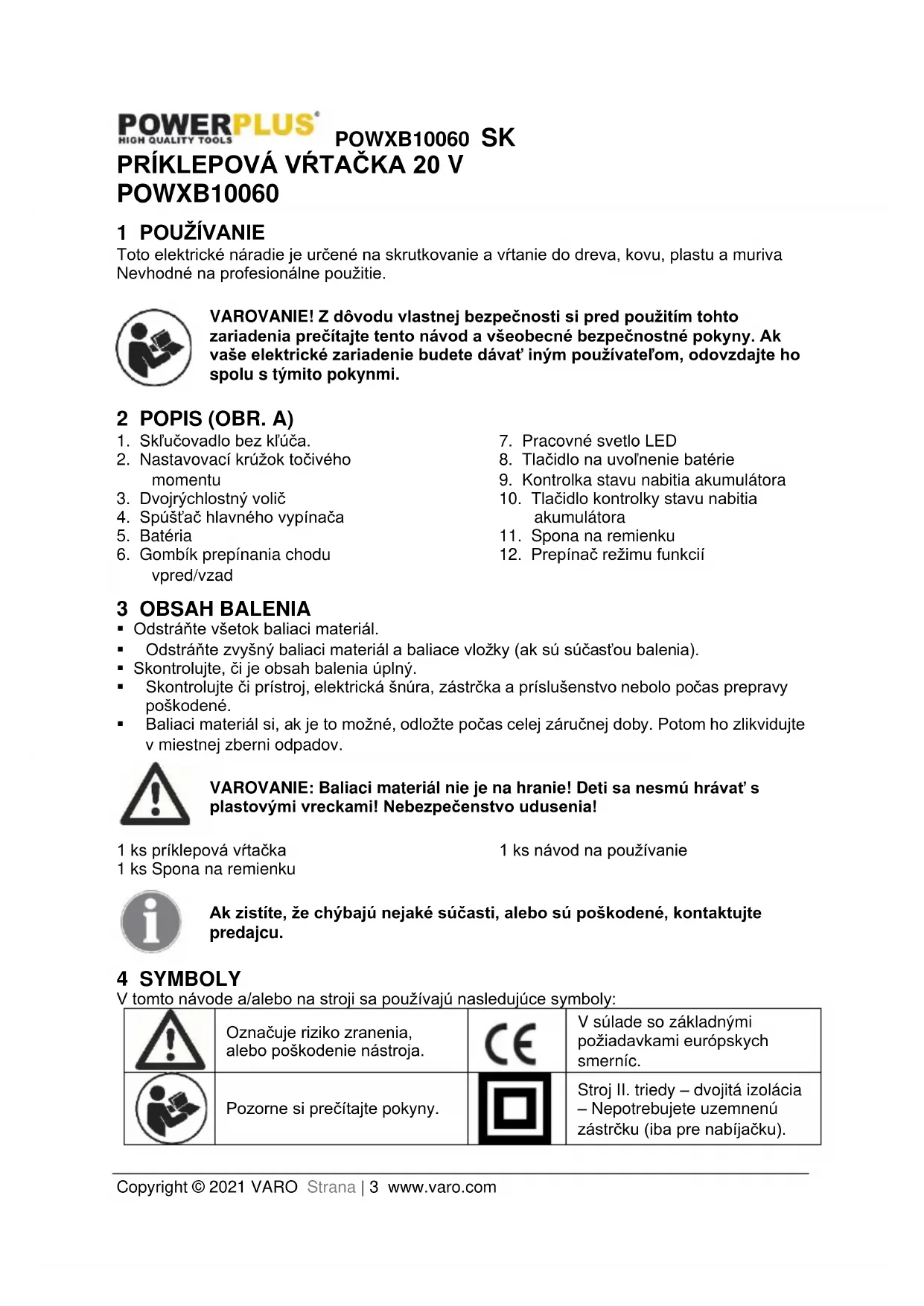

PRÍKLEPOVÁ VŘTAČKA 20 V POWXB10060

1 POUŽÍVANIE

Toto elektrické náradie je určené na skrutkovanie a vřtanie do dreva, kovu, plastu a muriva Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Skl'učovadlo bez kl'úča.

2. Nastavovací krúžok točivého momentu

3. Dvojrýchlostný volič

4. Spúšťač hlavného vypínača

5. Batéria

6. Gombík prepínania chodu vpred/vzad

7. Pracovné svetlo LED

8. Tlačidlo na uvoľnenie batérie

9. Kontrolka stavu nabitia akumulátora

10. Tlačidlo kontrolky stavu nabitia akumulátora

11. Spona na remienku

12. Prepínač režimu funkcií

3 OBSAH BALENIA

- Odstráňte všetok baliaci materiál.

- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

- Baliaci materiál si, ak je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1 ks príklepová vítačka

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.			V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.			Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku).

	Okolitá teplota max. 40 °C (iba pre batériu).		Nabíjačku ani akumulátorovú batériu nevystavujte vode.
	Batériu a nabíjačku používajte iba zatvorených miestnostíach.		Akumulátorovú batériu ani nabíjačku nespal'ujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úraz elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny pre prípad, že ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavat' vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sietovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnení alebo spojení s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byt' vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie ani vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražití, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavení, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklázavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

POWXB10060 SK

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečení. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých dielov.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadieraju, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Používanie nástroja s akumulátorom a starostlivost' oň

• Dobíjajte akumulátor iba pomocou nabíjačky odporúčanej výrobcom. Nabíjačka vhodná pre jeden druh jednotky akumulátora môže viest' k riziku požiaru pri použití s inou jednotkou akumulátora.
• Napájané nástroje používajte iba s uvedenými jednotkami akumulátora. Použitie akýchkol'vek iných jednotiek akumulátora môže viest' k riziku zranenia a požiaru.
• Ak jednotku akumulátora nepoužívate, udržiavajte ju v dostatočnej vzdialenosti od iných kovových predmetov, ako sú sponky na papier, mince, klůče, klince, skrutky alebo iné drobné kovové predmety schopné vedenia prúdu. Ak dôjde k skratu medzi svorkami akumulátora, môže to spôsobit' popáleniny alebo požiar.
• Ak je akumulátor poškodený, môže z neho vytekať tekutina. Vyhnite sa kontaktu s ňou. Ak dôjde k náhodnému kontaktu s tekutinou, opláchnite zasiahnuté miesto vodou. Ak sa tekutina dostane do očí, vyhl'adajte aj lekársku pomoc. Tekutina vytekajúca z akumulátora môže spôsobit podráždenie alebo popáleniny.

POWXB10060 SK

• Nepoužívajte nástroj ani jednotku akumulátora, ak je poškodená alebo bola upravená. Poškodené alebo upravené jednotky akumulátora sa môžu správať nepredvídateľne, čo môže viest’ k požiaru, explózii alebo riziku zranenia.
• Nevystavujte jednotku akumulátora ani nástroj ohňu ani nadmerným teplotám. Vystavenie ohňu alebo teplotám presahujúcim 130 °C môže viest' k explózii.
• Dodržiavajte všetky pokyny týkajúce sa nabíjania a nenabíjajte jednotku akumulátora ani nástroj pri teplotách mimo rozsah uvedený v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo uvedený rozsah môže spôsobit' poškodenie akumulátora a zvýšit' riziko požiaru.

5.6 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA VŘTAČIEK

• Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet úraz elektrickým prúdom.
• Vrták nechajte vychladnút' skôr, než sa ho budete dotýkat', vymieňat' alebo nastavovať. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.
• Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.
  Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.
• Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.
• Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.
• Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat' na nebezpečné úrovne a vytvorit' nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mat' hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.
  ■ Tento výrobok nie je hračka. Uchovávaíte ho mimo dosahu detí.
• Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovať na všetky možné podmienky a situácie, ktoré sa môžu vyskytnúť. Operátor musí vediet, že zdravý úsudok a opatrnosť sú činitele, ktoré do tohto výrobku nemožno vložit, ale musí ich mat’ operátor.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použiteľné pre toto zariadenie.

7.1 Batérie

■ Nikdy neotvárajte zo žiadneho dôvodu.
■ Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjajte len pri okolitej teplote v rozsahu od 4 °C do 40 °C.
- Batérie skladujte na chladnom a suchom mieste (5 °C - 20 °C). Batérie nikdy neskladujte vo vybitom stave.

• Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapac
• Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.

- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.

- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.

- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:

–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:

V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjajte nedobíjateľné batérie.
• Poškodené káble okamžite vymeňte.
  ■ Nevystavujte vode.
  ■ Nabíjačku neotvárajte.
  ■ Do nabíjačky nepichajte.
  Nabíjačka je určená len na použitie vo vnútri.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
• bez pamäťového efektu (strata kapacity po niekol’kých cykloch nabitia/vybitia) ako iné typy batérií. (Ni-Cd, Ni-MeH,...).
• obmedzené samovybíjanie (pozri tiež kapitolu: Skladovanie).

8.2 Skl'učovadlo bez kl'úča (1)

Vaša vrtačka má skľučovadlo bez klľuča, ktoré vám umožňuje rukou utiahnuť alebo uvoľnit’ vrtnú korunku z čelustí skľučovadla.

8.3 Nastavovací krúžok ut'ahovacieho momentu (2)

Vítačka má krúžok nastavenia uťahovacieho momentu. Umožňuje vám vybrat' požadovaný uťahovací moment v závislosti od úlohy, ktorú chcete vykonat' (vítanie / rôzne typy skrutiek do rôznych materiálov). Správne nastavenie závisí od typu materiálu a veľkosti skrutky ktorú používate.

8.4 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (6) Vítačka má gombík prepínania chodu vpred/vzad nad hlavným vypínačom.

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skl'učovadlo úplne zastavit' a až potom meňte smer rotácie alebo zvol'te inú rýchlost' (vysokú-nízku). Ak chcete pohyb zastavit', pustite vypínač spustenia.

8.5 Menitel'ná rýchlost'

Vaša bezšnúrová vřtačka je vybavená regulátorom rýchlosti. Rýchlost' rotácie a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjanom na vypínač. Táto vřtačka má elektrickú brzdu, ked' pustíte vypínač, skľučovadlo sa prestane točit'.

8.6 Regulátor nastavenia rýchlosti (3)

Vaša bezšnúrová vřtačka má dvojstupňové volenie rýchlosti, určené pre vřtanie a skrutkovanie pri nízkej (1) alebo vysokej (2) rýchlosti. Posuvný gombík je umiestnený na vrchu vřtačky a možno ním zvolit' bud' nízku (1) alebo vysokú (2) rýchlost'.

8.7 Kontrolka LED (7)

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjat' iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.

Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

1. Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút'.

2. Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.

9.1.1 Indikácie pre nabíjanie (obr. 1)

Nabíjačku pripojte k elektrickej zásuvke.

- Svieti zelená kontrolka: pripravené na nabíjanie

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl'a tabul'ky špecifikácii skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

1. Nabíjačku a akumulátor počas pripojenia často sledujte.
2. Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
3. Pred použitím nechajte akumulátor úplne vychladnút.
4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvolňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (12). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovat'.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

svietia 3 kontrolky LED: akumulátor je plne nabitý. svietia 2 kontrolky LED: akumulátor je nabitý na 60 %.

svieti 1 kontrolka LED: akumulátor je takmer vybitý.

9.3 Vloženie a vybratie batérie (obr. 2)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vrtačka vypnutá a volič rotácie bol v stredovej polohe.

• Batériu vyberte tak: na akumulátore stlačte uvolňovaciu západku súčasne akumulátorovú batériu vytiahnete.
• Batériu vložíte tak, že ju pritlačíte na kontakty nástroja.

9.4 Inštalácia a vybratie korunky a vrtáka (obr. 3)

Táto vrtačka má bezklúčové sklučovadlo na zabránenie uvoľnenia korunky alebo vrtáka a umožňuje ručné utiahnutie alebo uvoľnenie vrtnej korunky v čel’ustiach sklučovadla.

• Otáčajte krúžok A proti smeru chodu hod. ručičiek druhou rukou, kým nebude otvor skľučovadla na vrták dostatočne veľký na prijatie nástroja.
• Do skľučovadla na vrták vložte vrták alebo skrutkovaciu korunku.
• Krúžok A otáčajte v smere hod. ručičiek, kým sa nástroj pevne nezovrie.

Nástroj vyberte opačným smerom.

9.5 Spínač (4)

Vřtačka sa spúšťa a vypína stlačením a uvoľnením hlavného vypínača.

Hlavný vypínač možno zablokovat' vo VYP. polohe.

Toto vám pomôže znížit' možnosť náhodného spustenia, keď zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.

9.5.2 Smer otáčania (obr. 5)

Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.

Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.

9.5.3 Menitel'ná rýchlost'

Tento nástroj má spínač menitel'nej rýchlosti, ktorý dodáva vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.

Rýchlost' sa reguluje silou stlačenia hlavného vypínača.

9.6 Nastavenie ut'ahovacieho momentu

Uťahovací moment sa nastavuje otáčaním nastavovacieho krúžku uťahovacieho momentu. Uťahovací moment je väčší, keď je nastavenie uťahovacieho momentu nastavené na vyššiu polohu. Uťahovací moment je nižší, keď nastavíte nastavovací krúžok uťahovacieho momentu na nižšiu polohu. „1“ označuje najnižšiu a „22“ označuje najvyššiu polohu.

Uťahovací moment sa nastavuje pomocou nastavenia uťahovacieho momentu v závislosti od skrutky a materiálu. Vhodný uťahovací moment môžete nastavit nasledovne: ak je skrutka dlhá a materiál tvrdý, nastavte na väčšiu hodnotu nastavenia.

Poznámka:

Funkcia nastavenia krútiaceho momentu funguje iba v režime skrutkovača.

- Otočte voličom režimu funkcií tak, aby ryska bola vyrovnaná s vybratým režimom príklepu

- Otočte voličom režimu funkcií tak, aby ryska bola vyrovnaná s vybratým režimom vrtania

- Otočte voličom režimu funkcií tak, aby ryska bola vyrovnaná s vybratým režimom skrutkovača

9.8 Regulátor rýchlosti (obr. 6)

POZNÁMKA: Značka „1“ predstavuje nízku rýchlostnú polohu, značka „2“ predstavuje vysokú rýchlostnú polohu, ktorá sa volí tlačidlom dvojrýchlostného regulátora.

Vítačka má dvojrýchlostné prevodové súcolesie určené na vítanie pri rýchlosti 1 (nízke) alebo 2 (vysoké). Volič rýchlosti sa nachádza na vrchu vítačky a možno ním zvolit' bud nízku alebo vysokú rýchlost'. Ked' stlačite gombík dopredu a zvolite nízky rýchlostný stupeň, rýchlost' sa

POWXB10060 SK

zníži, ale bude dodávat' viac sily a ut'ahovacieho momentu. Ked' vrtačku používate pri vysokom rýchlostnom stupni, rýchlost' sa zvýši, ale bude poskytovať menej sily a ut'ahovacieho momentu. Nižšiu rýchlost' používajte na použitie väčšej sily a ut'ahovacieho momentu a vyššiu rýchlost' používajte na rýchle vrťanie.

Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zľahka stlačíte spínač, čím osvetlíte pracovnú oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

10 VÍTANIE

10.1 Vrtanie

Pri vrtaní do tvrdých, hladkých povrchov používajte na vyznačenie požadovaného umiestnenia otvoru stredový razič. Zabránite tým vyšmyknutiu vrtnej korunky zo stredu, keď začnete otvor vřtať. Nástroj držte pevne a špičku vrtáka alebo korunky zasúvajte do obrobku tak, že budete vyvíjať len taký tlak, aby korunka rezala. Ak chcete predlížit’ otvor, nevyvíjajte silný ani bočný tlak.

10.2 Vrtanie do dreva

Aby mala vítačka maximálny výkon, použite násady z rýchloreznej ocele pre vítanie do dreva.

Volič režimu funkcií otočte do polohy režimu Vřtat' „Začnite vřtat' pri veľmi nízkej rýchlosti, aby ste predišli zošmyknutiu vrtáku zo začiatočného bodu. Pri zarezávaní vrtáka do materiálu zvyšujte rýchlost'. Pri vřtaní cez otvory umiestnite za obrobok kus dreva, aby ste zabránili vzniku rozštiepených okrajov na zadnej strane otvoru.

10.3 Vrtanie do kovu

Aby mala vřtačka maximálny výkon, použite násady z rýchloreznej ocele pre vřtanie do kovu

alebo ocele. Volič režimu funkcií otočte do polohy režimu Vřtat' „Začnite vřtat' pri veľmi nízkej rýchlosti, aby ste predišli zošmyknutiu vrtáku zo začiatočného bodu. Zachovajte rýchlost' a tlak, ktoré umožňujú vřtanie bez prehriatia vrtáka.

Príliš vysoký tlak spôsobuje:

– Prehriatie vítačky
- Opotrebovanie ložísk
– Ohnutie alebo spálenie vrtákov
– Vytvorenie posunutých alebo nepravidelne tvarovaných otvorov

Pri vrtaní veľkých otvorov do kovu sa odporúča, aby ste najprv použili menší vrták a potom prácu dokončili veľkým vrtákom. Vrták tiež namažte olejom, aby sa zlepšila činnosť vrtania a zvýšila životnosť vrtáka.

- Na dosiahnutie maximálneho výkonu pri skrutkovaní skrutiek používajte kvalitné

- Ak chcete dosiahnuť bezpečnostnú rezervu, nastavenie krútiaceho momentu zaistite dostatočne nízko. Ak najskôr zaskrutkúvate malé skrutky do mäkkých materiálov, použite nízke nastavenie krútiaceho momentu. Potom nastavenie upravte podľa správnej požadovanej sily.

POZNÁMKA: Požadované nastavenie krútiaceho momentu závisí od predmetu, ktorý sa zoskrutkúva. V prípade skrutiek zvážte vel'kost', dĺžku a typ materiálu.

10.5 Nastavenie príklepu

- Na dosiahnutie maximálneho výkonu pri príklepovom vítaní používajte kvalitné hroty do

- Toto nastavenie používajte iba na vřtanie alebo vřtanie do kameňa/betónu. Nastavenie príklepu správne funguje pri vřtaní alebo sekaní do materiálov.

- Aby sa príklep zapol, na nástroj sa MUSÍ pevne stlačit'.

POZNÁMKA: Na vítanie do materiálov muriva použite iba hroty do muriva.

11 ČISTENIE A ÚDRŽBA

11.1 Čistenie

- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.

- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.

- Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

11.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

12 TECHNICKÉ ÚDAJE

Sklučovadlo	13 mm bez klúča
Zdroj napätia	20 Volt DC
Prevodové súcolesie	2- rýchlostné
Rýchlost' otáčania	0-400 / 0-1300 min-1
Nárazové rýchlosti	0-6000/0-19500 ipm
Nastavenia ut'ahovacieho momentu	22+1+1 polôh
Točivý moment	30 Nm (MAX.)

13 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=5)

Hladina akustického tlaku LpA 71 dB(A)

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahřňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahřňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávného používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku zároveň nie je možné uplatňovat, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predíženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnuť akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku, ak v ñom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

16 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: PowerPlus

model: POWXB10060

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-1 : 2018

EN55014-1:2017

EN55014-2:2015

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,
