POWXB30050 - Skrutkovač PowerPlus - Bezplatný návod na obsluhu

Typ výrobku	Bezdrôtová rázová uťahovačka
Značka	PowerPlus
Model	POWXB30050
Menovité napätie	20 V DC
Voľnobežné otáčky	0-2200 min⁻¹
Frekvencia úderov	0-2800 úderov/min
Maximálny krútiaci moment	220 Nm
Typ nástrčky	1/2"
Batéria	Lítium-iónová 20 V, 2 Ah (2000 mAh)
Nabíjačka	20 V, 2 A
Doba nabíjania (približne)	1 hodina
Napájanie	Batéria (súčasťou balenia)
Funkcie	Obrátený smer otáčania, plynulá regulácia otáčok, LED svetlo, ochrana proti preťaženiu a prehriatiu
Bezpečnosť	Dvojitá izolácia (nabíjačka), automatické zastavenie pri preťažení
Údržba	Čistite vetracie otvory mäkkou handričkou; vyhýbajte sa rozpúšťadlám
Záruka	36 mesiacov
Obsah balenia	1 uťahovačka, 1 batéria, 1 nabíjačka, 3 nástrčky, 1 pútko na opasok, 1 návod na použitie

Často kladené otázky - POWXB30050 PowerPlus

Aký je určený spôsob použitia uťahovačky?

POWXB30050 je určená na povoľovanie a uťahovanie skrutiek, napríklad kolies automobilov. Nie je určená na profesionálne použitie.

Ako nabíjať batériu?

Zapojte nabíjačku do sieťovej zásuvky. Vložte batériu. Červená kontrolka signalizuje nabíjanie, stála zelená signalizuje úplné nabitie (približne 1 hodina). Pred každým nabíjaním nechajte batériu vychladnúť.

Ako nainštalovať a vybrať batériu?

Pre inštaláciu zasuňte batériu (5) do priestoru, kým nezacvakne. Pre vybratie podržte stlačenú uvoľňovaciu západku (4) a vytiahnite batériu.

Ako nastaviť smer otáčania?

Použite prepínač smeru otáčania (2) umiestnený nad spúšťou. Posuňte ho doľava pre dopredný smer (v smere hodinových ručičiek), doprava pre spätný smer (proti smeru hodinových ručičiek). Stredová poloha blokuje spúšť.

Ako používať LED svetlo?

LED svetlo (7) sa rozsvieti pri jemnom stlačení spúšte pred spustením motora. Osvetľuje pracovnú oblasť. Nehľaďte priamo do lúča.

Čo robiť v prípade preťaženia?

Nástroj sa automaticky zastaví. Uvoľnite spúšť, odstráňte príčinu preťaženia a potom znova spustite. Ak sa nástroj prehrial, nechajte ho vychladnúť pred opätovným spustením.

Ako čistiť nástroj?

Udržujte vetracie otvory čisté. Čistite kryt mäkkou, mierne navlhčenou handričkou (mydlovou vodou). Nikdy nepoužívajte rozpúšťadlá, ako je benzín alebo alkohol.

Aká je dĺžka záruky?

Záruka je 36 mesiacov od dátumu nákupu prvým používateľom. Vzťahuje sa na chyby materiálu a výroby, ale nie na opotrebiteľné diely (batérie, nabíjačky, príslušenstvo).

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje: 1 uťahovačku, 1 batériu, 1 nabíjačku, 3 nástrčky, 1 pútko na opasok a návod na použitie.

Ako skontrolovať kapacitu batérie?

Stlačte tlačidlo indikátora kapacity (9) na batérii: 3 LED = nabitá, 2 LED = 60 %, 1 LED = takmer vybitá. Na otestovanie funkcie môžete použiť aj spúšť.

NÁVOD NA OBSLUHU POWXB30050 PowerPlus

8.1 Lithium-ionotové akumulátory (5)

9.4 Volba správného nástrčného klíče

9.1.1 Indikácie pre nabíjanie (obr. 1)....8

9.2 Indikátor nabitia akumulátora (obr. 1a)....8

9.3 Vloženie a vybratie batérie (obr. 2)....9

9.4 Vol'ba správneho nástrčného klůča 9

9.5 Inštalácia alebo vybratie nástrčného kl'úča (obr. 3) ......9

POWERPLUS® HIGH QUALITY TOOLS

POWXB30050 SK

9.6 Spínač (4) 9
9.6.1 Zámok vypínača (obr. 4)....9
9.6.2 Smer otáčania (obr. 5)....9
9.6.2.1 Otáčanie v smere hodinových ručičiek: 9
9.6.2.2 Otáčanie proti smeru hodinových ručičiek:....9
9.6.3 Menitel'ná rýchlost' 9
9.7 Svetlo LED (obr. 6)....10
10 ČISTENIE A ÚDRŽBA 10
10.1 Čistenie .... 10
10.2 Údržba....10
11 TECHNICKÉ ÚDAJE....10
12 ZÁRUKA....11
13 ŽIVOTNÉ PROSTREDIE....11

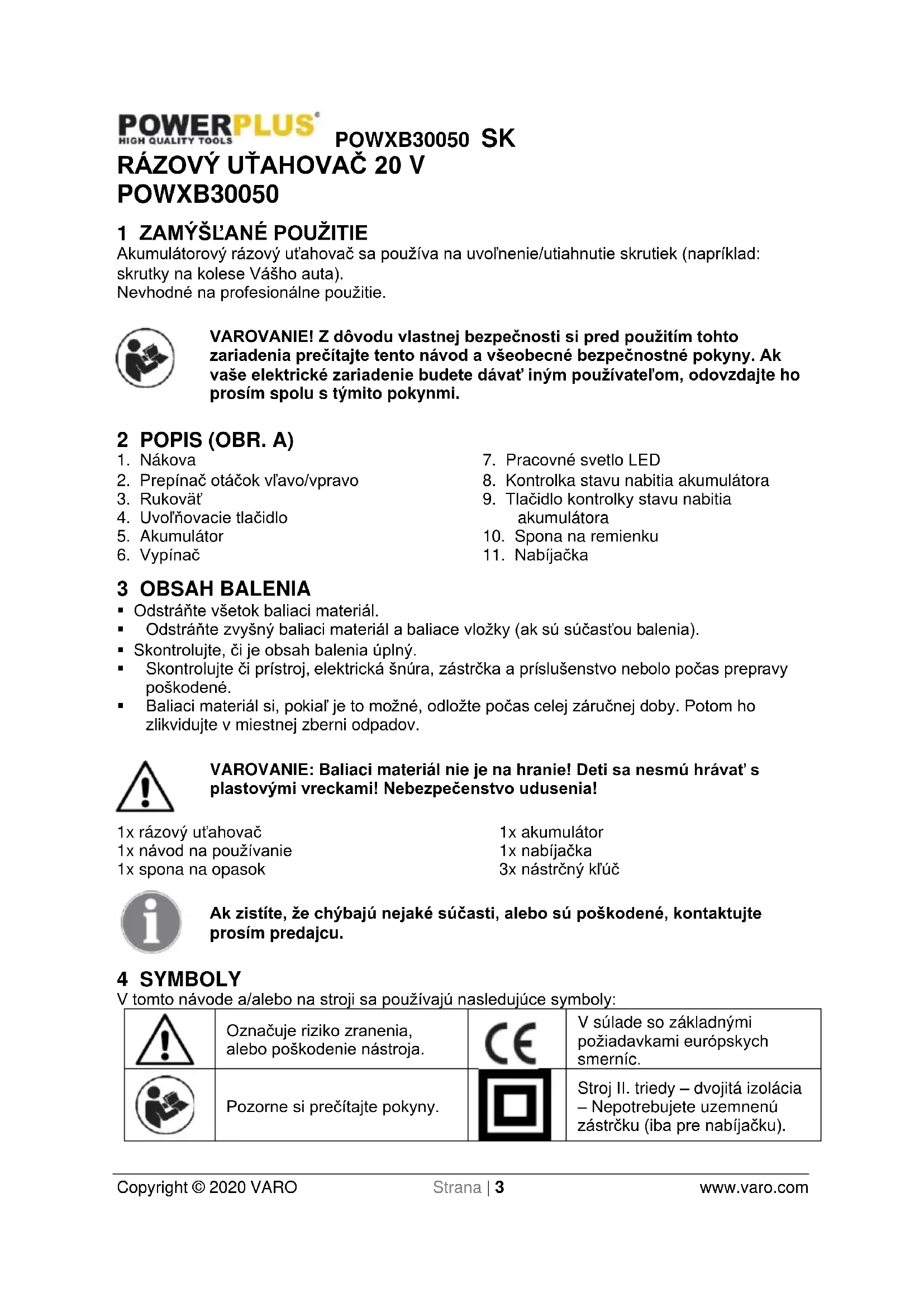

RÁZOVÝ UŤAHOVAČ 20 V POWXB30050

1 ZAMÝŠL'ANÉ POUŽITIE

Akumulátorový rázový ut'ahovač sa používa na uvoľnenie/utiahnutie skrutiek (napríklad: skrutky na kolese Vášho auta).

Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Nákova
2. Pracovné svetlo LED
3. Prepínač otáčok vľavo/vpravo
4. Kontrolka stavu nabitia akumulátora
5. Rukovät'
6. Tlačidlo kontrolky stavu nabitia akumulátora
7. Uvolňovacie tlačidlo
8. Spona na remienku
9. Akumulátor
10. Nabíjačka
11. Vypínač

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat' s plastovými vreckami! Nebezpečenstvo udusenia!

1x rázový uťahovač
1x akumulátor
1x návod na používanie
1x nabíjačka
1x spona na opasok
3x nástrčný klúč

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.		Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku).
	Okolitá teplota max. 40 °C (iba pre batériu).		Nabíjačku ani akumulátorovú batériu nevystavujte vode.
	Batériu a nabíjačku používajte iba zatvorených miestnostíach.		Akumulátorovú batériu ani nabíjačku nespal'ujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet’ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklázavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

POWXB30050 SK

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spolahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávat'. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost' elektrického náradia.

• Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovát. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet úraz elektrickým prúdom.
• Veľkost' skutočného krútiaceho momentu sa môže líšit' v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí skontrolujte pomocou mechanického momentového klúča skutočný krútiaci moment aplikovaný na upevňovací prvok.

POWXB30050 SK

- Vrták nechajte vychladnút skôr, než sa ho budete dotýkat', vymieňat' alebo nastavovat'. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.

Nálepky a firemné štítky ponechajte na nástroji. Sú na nich uvedené dôležité bezpečnostné informácie. Ak sú nečitatelné alebo chýbajú, o ich výmenu požiadajte Varo.

- Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.

- Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit' o povrch a nástroj sa môže stat' neovládateľný.

- Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.

- Nástroj nenechávajte bez dozoru, ked' je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.

Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat' na nebezpečné úrovne a vytvorit' nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.

- Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.

- Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnost' sú činitele, ktoré do tohto výrobku nemožno vložit', ale musí ich mat' operátor.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použiteľné pre toto zariadenie.

7.1 Batérie

■ Nikdy neotvárajte zo žiadneho dôvodu.
■ Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjajte len pri okolitej teplote v rozsahu od 4 °C do 40 °C.
- Batérie skladujte na chladnom a suchom mieste (5 °C - 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapacity.
- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:

POWXB30050 SK

- Kvapalinu opatrne poutieraite handričkou.

–V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:

√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjaite nedobíjateľné batérie.
• Poškodené káble okamžite vymeňte.
  ■ Nevystavuite vode.
  ■ Nabíjačku neotváraite.
  ■ Do nabíjačky nepichaite.
  ■ Nabíjačka je určená len na použitie vo vnútri.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
• Bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérijí (Ni-Cd, Ni-MeH, atd.).
• Obmedzené samovybíjanie (pozrite tiež časť Skladovanie).

8.2 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (2)

Váš nástroj má gombík prepínania chodu vpred/vzad nad hlavným vypínačom.

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastaviť a až potom meňte smer rotácie alebo zvol’te inú rýchlost’ (vysokú-nízku). Ak chcete pohvb zastaviť, pustite vypínač spustenia.

8.3 Menitel'ná rýchlost'

Váš nástroj je vybavená regulátorom rýchlosti. Rýchlost rotácie a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjanom na vypínač.

8.4 Kontrolka LED (7)

Nástroj je v prednej časti vybavený jedným svetelným zdrojom LED.

8.5 Ochranný systém

Ak je nástroj používaný spôsobom, ktorý vedie k abnormálne vysokej spotrebe prúdu, nástroj sa automaticky vypne bez akýchkol'vek indikácií. V takom prípade vypnite nástroj a prestaňte ho používať spôsobom, ktorý viedol k jeho pret'aženiu. Potom opätovným zapnutím nástroj znova naštartujte.

8.5.2 Ochrana pred prehrievaním

Ak sa nástroj prehreje, automaticky sa zastaví. V takom prípade nechajte nástroj vychladnúť, než ho znova zapnete.

9 PREVÁDZKA

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjať iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu. Akumulátorová batéria sa pri nabíjaní mierne zahreje. Je to normálny stav a nepredstavuje to problém.

Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

1. Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.
2. Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.

9.1.1 Indikácie pre nabíjanie (obr. 1)

Nabíjačku pripojte k elektrickej zásuvke:

- Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl'a tabul'ky špecifikácií skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

1. Nabíjačku a akumulátor počas pripojenia často sledujte.
2. Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
3. Pred použitím nechajte akumulátor úplne vychladnúť.
4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvoľňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (9). Pred použitím zariadenia stlačte spúšť a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovat'.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

Svietia 3 kontrolky LED: Akumulátor je úplne nabitý.

Svietia2 kontrolky LED: Akumulátor nabitý na 60 %.

Svieti 1 kontrolka LED: Akumulátor je takmer vybitý.

9.3 Vloženie a vybratie batérie (obr. 2)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vrtačka vypnutá a volič rotácie bol v stredovej polohe.

Nástroj držte v jednej ruke a druhou rukou držte akumulátor (5).
- Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvolňovaciu západku na akumulátore a súčasne ho vytiahnite von.

9.4 Vol'ba správneho nástrčného kl'úča

Vždy zvolte správnu veľkosť klúčov pre skrutky a matice. Nesprávna veľkosť spôsobí nesprávne dotiahnutie a zlé využitie krútiaceho momentu alebo môžete poškodit' skrutku alebo maticu.

9.5 Inštalácia alebo vybratie nástrčného kl'úča (obr. 3)

• Pred každou výmenou klůča sa uistite, že náradie je vypnuté a akumulátor je vytiahnutý zo zariadenia.
  Nástrčný klúč upevníte jednoducho nasadením na upínaciu hlavu stroja, kým nezapadne. Klúč vytiahnite jednoducho potiahnutím.

9.6 Spínač (4)

Hlavný vypínač možno zablokovat' vo VYP. polohe.

Toto vám pomôže znížit' možnosť náhodného spustenia, keď zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.

9.6.2 Smer otáčania (obr. 5)

Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.

Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.

9.6.3 Menitel'ná rýchlost'

Tento nástroj má spínač menitelnej rýchlosti, ktorý dodáva vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.

Rýchlost' sa reguluje silou stlačenia hlavného vypínača.

9.7 Svetlo LED (obr. 6)

Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zl'ahka stlačite spínač, čím osvetlíte pracovní oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nad'alej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

10 ČISTENIE A ÚDRŽBA

10.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

10.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

11 TECHNICKÉ ÚDAJE

- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.

- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet'ového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novei záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

13 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

1 UTILIZARE PREVĂZUTĂ 3

2 DESCRIERE (FIG. A)....3

3 CONTINUTUL PACHETULUI....3

4 SIMBOLURI....3

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC....4

5.1 Zona de lucru....4
