| Termék típusa | Akkumulátoros ütvecsavarbehajtó |
| Márka | PowerPlus |
| Modell | POWXB30050 |
| Névleges feszültség | 20 V DC |
| Üresjárati fordulatszám | 0-2200 min⁻¹ |
| Ütésszám | 0-2800 ütés/perc |
| Maximális nyomaték | 220 Nm |
| Csavarbefogó típusa | 1/2" |
| Akkumulátor | Lítium-ion 20 V, 2 Ah (2000 mAh) |
| Töltő | 20 V, 2 A |
| Töltési idő (kb.) | 1 óra |
| Tápellátás | Akkumulátor (tartozék) |
| Funkciók | Fordítható forgásirány, változtatható fordulatszám, LED világítás, túlterhelés- és túlmelegedésvédelem |
| Biztonság | Dupla szigetelés (töltő), automatikus leállás túlterhelés esetén |
| Karbantartás | Tisztítsa meg a szellőzőnyílásokat egy puha ruhával; kerülje az oldószereket |
| Garancia | 36 hónap |
| A csomag tartalma | 1 akkumulátoros csavarbehajtó, 1 akkumulátor, 1 töltő, 3 csavarbefogó, 1 derékcsipesz, 1 használati utasítás |
Gyakran ismételt kérdések - POWXB30050 PowerPlus
Felhasználói kérdések a következőről POWXB30050 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét POWXB30050 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWXB30050 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWXB30050 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
9.1 Nabíjanie akumulátorovej batérie....8
9.1 Nabíjanie akumulátorovej batérie
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....4
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz....5
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ...... 6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......6
7.1 Akkumulátorok....6
7.2 Töltök....7
8 JELLEMZÖK 7
8.1 Li-ion akkumulátor (5) 7
8.2 Előre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (2)....7
8.3 Váltakozó sebesség....7
8.4 LED lámpa (7)....7
8.5 Védőberendezések 8
8.5.1 Túlterhelés elleni védelem....8
8.5.2 Túlmelegedés elleni védelem....8
9 MÜKÖDTETÉS....8
9.1 Az akkumulátor feltöltése....8
9.1.1 Töltési kijelzés (1. ábra)....8
9.2 Akkumulátor-töltés jelző (1a. ábra)....9
9.3 Az akkumulátor behelyezése és eltávolítása (2. ábra)....9
9.4 Megfelelő befogópatront válasszon. 9
9.5 Az befogópatron felszerelése és eltávolítása (3. ábra)....9
9.6 Kapcsoló (6)....9
POWERPLUS® HIGH QUALITY TOOLS
POWXB30050 HU
9.6.1 Kapcsoló retesz (4. ábra)....9
9.6.2 Forgási irány (5. ábra)....10
9.6.2.1 Órajárással egyirányú forgás:....10
9.6.2.2 Órajárással ellentétes irányú forgás: 10
9.6.3 Változtatható sebesség....10
9.7 LED lámpa (6. ábra) 10
10 TISZTÍTÁS ÉS KARBANTARTÁS 10
10.1 Tisztítás....10
10.2 Karbantartás 10
11 MÜSZAKI ADATOK....11
12 JÓTÁLLÁS....11
13 KÖRNYEZETVÉDELEM 12

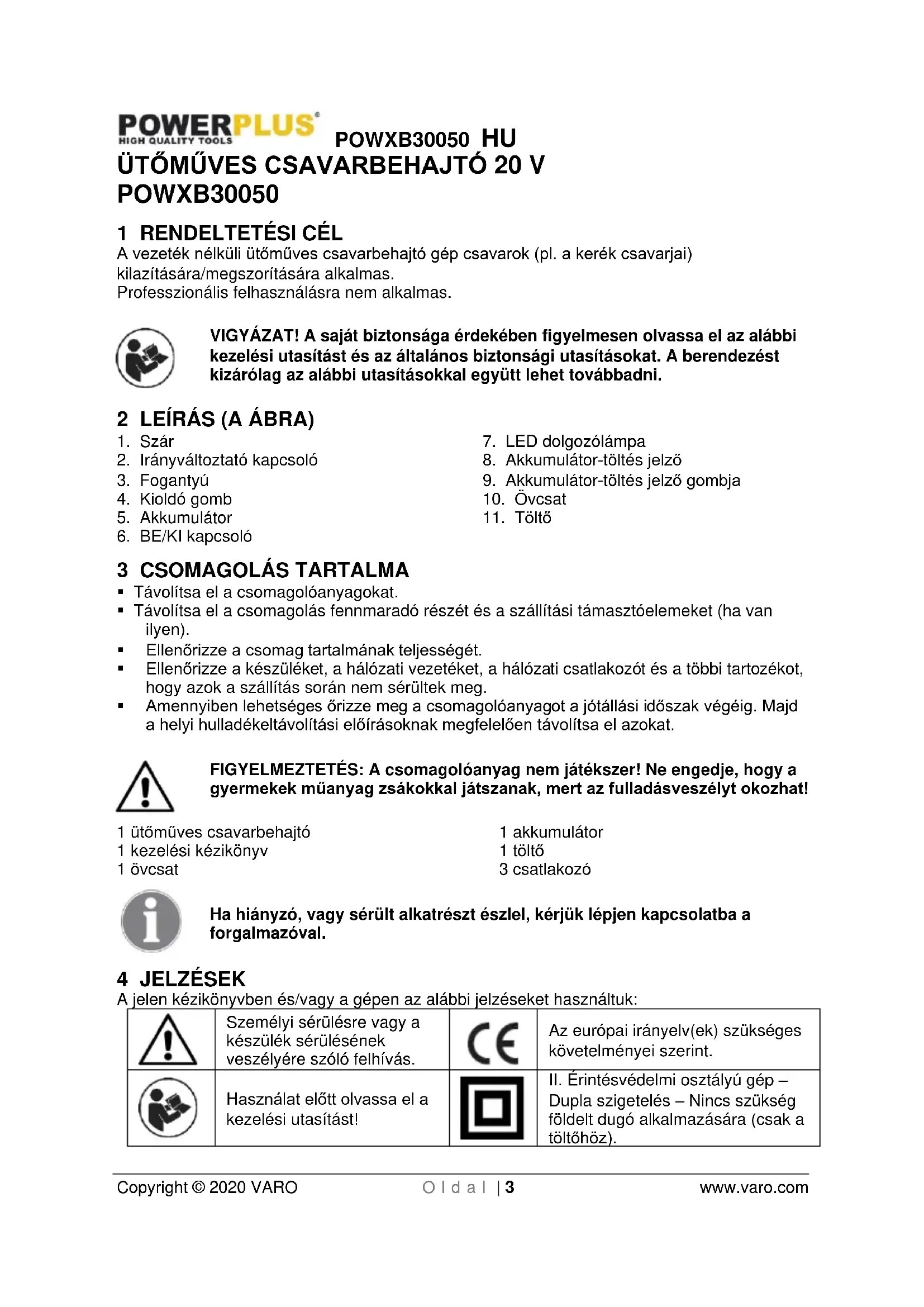

ÜTÖMÜVES CSAVARBEHAJTÓ 20 V POWXB30050
1 RENDELTETÉSI CÉL
A vezeték nélküli ütöműves csavarbehajtó gép csavarok (pl. a kerék csavarjai)
kilazítására/megszorítására alkalmas.
Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Szár
- LED dolgozólámpa
- Irányváltoztató kapcsoló 8. Akkumulátor-töltés jelző
- Fogantyú
- Akkumulátor-töltés jelző gombja
- Kioldó gomb 10. Õvcsat
- Akkumulátor 11. Töltő
- BE/KI kapcsoló
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 ütöműves csavarbehajtó 1 akkumulátor
1 kezelési kézikönyv 1 töltő
1 övcsat 3 csatlakozó
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására (csak a töltőhöz). |
 | Környezeti hömérséklet max. 40 °C (csak az elemhez). |  | Az akkumulátort és a töltöt ne tegye ki víz hatásának. |
 | Az akkumulátort és a töltöt csak beltéri helyiségben használja. |  | Az akkumulátort vagy a töltöt tilos elégetni. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözőket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
POWXB30050 HU
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást. - A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
- Tartsa az elektromos szerszámot a szigetelt fogantyú felületinél fogva, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékekkel érintkezhet. Feszültség alatt levő "élő" vezetékkel való érintkezéskor az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.
- A tényleges nyomaték nagysága változhat a csavarmenet tisztaságának és állapotának, valamint egyéb tényezőknek függvényében. Kritikus alkatrészek meghúzása esetén, ellenőrizze a kötőelemre gyakorolt tényleges meghúzási nyomatékot egy mechanikus nyomatékkulcs segítségével (nem tartozék)
- Hagyja a fúrót kihülni, mielőtt megérinti, kicseréli vagy beállítja azt. Használat közben a fúró drámaian felmelegszik, és égési sérülést okozhat.
- Tartsa karban a címkéket és névtáblákat a szerszámon. Ezek fontos biztonsági információkat tartalmaznak. Ha olvashatatlanná válnak vagy hiányoznak, a pótlásuk érdekében fordulion Varo-hoz.
- Kerülje a szerszám véletlenszerű beindítását. Készüljön fel a munka megkezdésére a szerszám bekapcsolása előtt.
- Ne tegye le a szerszámot addig, amíg az teljesen meg nem áll. A mozgó alkatrészek belekaphatnak a munkafelületbe, és a szerszámot kicsavarhatia a kezéből.
- Elektromos kéziszerszám használatakor mindkét kézzel fogja erősen a berendezést, hogy ellen tartson az indítási nyomatéknak.
- Ne hagyja a gépet felügyelet nélkül, ha az akkumulátor csatlakoztatott. Kapcsolja ki a gépet, és vegye ki az akkumulátort, mielőtt magára hagyja.
- Az akkumulátor töltő felforrósodik használat közben. Elektromos hiba miatt vagy meleg környezetben történő használat esetén, ha nem kap megfelelő szellőzést, az akkumulátor töltő hőmérséklete veszélyes szintet érhet el, ami tűzveszélyes. Ne tegye a töltőt gyúlékony felületre. Ne takarja el a töltő szellőző nyílásait. Semmiképpen se helyezze a töltőt szönyegekre vagy takarókra; ezek nem csak gyúlékonyak, de el is takarják a töltő alsó részén levő szellőzőnyílásokat. Helyezze a töltőt stabil, szilárd, nem gyúlékony felületre (például stabil fém munkapadra vagy a beton padlóra) legalább 1 láb (30 cm) távolságra minden gyúlékony tárgytól, például tapétától vagy falaktól. Tartson a tűzoltó készüléket és füstérzékelőt a közelben. Gyakran ellenőrizze a töltőt és az akkumulátort a töltés során.
- Ez a termék nem játék. Tartsa távol a gvermekektől.
- A jelen használati utasításban található figyelmeztetések, óvintézkedések és utasítások nem terjednek ki minden előforduló lehetséges körülményre és helyzetre. A felhasználónak meg kell értenie, hogy a józan ész és az óvatosság olyan tényezők, amelyeket nem lehet beépíteni a termékbe, hanem azt magának a felhasználónak kell biztosítania.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olvan helven tárolni, ahol a hömérséklet meghaladhatia a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse.
- Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
- Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.
POWXB30050 HU
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy túz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Söt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
-Óvatosan törölie le a folyadékot egy ruhával. Kerülie a börrel való érintkezést.
-Börrel való érintkezés és szembe iutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Fordulion orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélie ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnvitni.
■ Ne tesztelie a töltöt.
■ A töltő csak beltéri használatra alkalmas.
8 JELLEMZÖK
8.1 Li-ion akkumulátor (5)
A Li-ion akkumulátorok előnye:
- Li-ion akkumulátoroknak nagyobb a teljesítmény/súly arányuk (nagyobb teljesítmény, kisebb súly és tömörebb akkumulátorok).
- Nincs memóriaeffektus (teljesítmény veszteség többszörös feltöltési/lemerülési ciklus) mint néhány más típusú akkumulátornál (Ni-Cd, Ni-MeH...).
- Korlátozott önkisülés. (Id, még a Tárolás című feiezetet).
8.2 Előre/hátra kiválasztó (jobb/bal forgási irány kiválasztó) (2)
Az Ön szerszáma egy előre/hátra menet kiválasztására alkalmas gombbal rendelkezik, mely a kapcsológomb fölött található.
FIGYELEM: A sebességváltó sérülésének megelőzéséhez, mindig hagyja, hogy a tokmány teljesen leálljon, mielőtt megváltoztatja a forgási irányt, vagy sebességet (HI-LO) akar változtatni. A leállításhoz engedje el a kapcsolót.
8.3 Váltakozó sebesség
Az Ön szerszáma a sebességet egy kapcsolóval lehet változtatni. A forgási sebesség és a forgatónyomaték az alkalmazott nyomás erősségének megfelelően növekszik, illetve csökken.
8.4 LED lámpa (7)
A készülék elején 1 darab LED-es lámpa található.
8.5 Védőberendezések
8.5.1 Túlterhelés elleni védelem
Amikor a készüléket úgy működtetik, hogy az rendellenesen magas áramot vesz fel, akkor a készülék bármiféle előzetes jelzés nélkül automatikusan leáll. Ebben az esetben kapcsolja ki a készüléket, és állítsa le azt a funkciót, amely a készülék túlterhelését okozza. Ezt követően az újraindításhoz kapcsolja be ismét a készüléket.
8.5.2 Túlmelegedés elleni védelem
Amikor a készülék túlmelegszik, akkor a készülék automatikusan leáll. Ebben az esetben az ismételt bekapcsolás előtt hagyja a készüléket lehülni.
9 MÜKÖDTETÉS
9.1 Az akkumulátor feltöltése
A készülékhez mellékelt akkumulátort majdnem lemerült állapotban adjuk az esetleges problémák megelőzése érdekében.
Megjegyzés: Az akkumulátor az első feltöltés alkalmával nem éri el teljesen feltöltött állapotát. A teljes feltöltés néhány töltési ciklus után következik be. Az akkumulátort csak beltéren lehet feltölteni.
Normális használat során egy órás töltési idő szükséges az akkumulátor teljes feltöltéséhez. Az akkumulátor a töltés során kissé felmelegszik. Ez normális és nem jelent rendellenességet. Tilos a töltöt olyan helyre tenni, ahol az extrém hő vagy hideg hatásának van kitéve. A legjobb szokásos szobahómér sékleten tárolni. Amikor az akkumulátor teljesen fel van töltve, húzza ki a töltöt a hálózati csatlakozóból és távolítsa el az akkumulátort a töltőből.
Megjegyzés:
- Töltés előtt hagyja, hogy az akkumulátor teljesen lehüljön.
- Töltés előtt vizsgálja meg az akkumulátort. Ha az akkumulátor repedt vagy ereszt, akkor tilos feltölteni.
9.1.1 Töltési kijelzés (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz:
■ Folyamatos zöld: kész a feltöltésre.
■ Szilárd piros: töltés folyamatban.
■ Folyamatos zöld: feltöltött.
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás.
Megjegyzés: Ha az akkumulátor nem illeszkedik megfelelően, akkor húzza ki a töltőt az áramforrásból és ellenőrizze a műszaki adatokat, hogy az akkumulátor típusa megfelel-e a töltő típusának. Ne töltsön a töltőbe biztonságosan nem illeszkedő akkumulátort, vagy bármely más akkumulátort, amely nem megfelelően illeszkedik a töltőbe.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz.
- A töltés befejezése után húzza ki a töltöt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
POWXB30050 HU
MEGJEGYZÉS: Ha az akkumulátor a folyamatos használat következtében felmelegszik, akkor használat előtt hagyja, hogy lehüljön szobahőmérsékletre. Ezáltal meghosszabbítja az akkumulátor élettartamát.
MEGJEGYZÉS: Távolítsa el az akkumulátort a töltőböl. Ehhez nyomja meg az akkumulátor-kioldó gombot és ezzel egy időben vegye ki az akkumulátort.
9.2 Akkumulátor-töltés jelző (1a. ábra)
Az akkumulátor egységen akkumulátor-töltés kijelzők találhatók, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (9). Kérjük, a készülék használata előtt nyomja meg a kapcsolókart, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött.
2 LED világít: Az akkumulátor 60%-ig feltöltött.
1 LED világít: Az akkumulátor majdnem lemerült.
9.3 Az akkumulátor behelyezése és eltávolítása (2. ábra)
FIGYELMEZTETÉS: Beállítások elvégzése előtt ellenőrizze, hogy a fúró ki van-e kapcsolva és a forgásirány beállító gomb középső állásban van-e.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (5).
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
9.4 Megfelelő befogópatront válasszon.
Mindig a csavarokhoz és a csavaranyákhoz megfelelő méretű befogópatront válasszon. A nem megfelelő méretű befogópatron pontatlan és megbízhatatlan forgatónyomatékot eredményez, és/vagy megsértheti a csavart vagy a csavaranyát.
9.5 Az befogópatron felszerelése és eltávolítása (3. ábra)
- Mindig ellenőrizze, hogy a készülék ki van kapcsolva és az akkumulátor el van távolítva, mielőtt az befogópatron felszereléséhez vagy eltávolításához kezd.
- A befogópatron felszereléséhez nyomja azt a készülék szárára addig, amíg helyére nem zárul. A befogópatron eltávolításakor egyszerűen húzza azt le.
9.6 Kapcsoló (6)
A fúrót a kapcsoló megnyomásával és elengedésével a fúrót be lehet kapcsolni és le lehet állítani.
9.6.1 Kapcsoló retesz (4. ábra)
A kapcsolót kikapcsolt állapotban le lehet reteszelni.
Ez segít a véletlenszerű elindítás lehetőségének lecsökkentéséhez, amikor a készülék nincs használatban. A kapcsoló reteszeléséhez, állítsa a forgatás irány kiválasztót középső állásba.
9.6.2 Forgási irány (5. ábra)
A forgási irányt a forgási irány kiválasztóval lehet irányítani, mely a kapcsoló fölött helyezkedik el.
9.6.2.1 Órajárással egyirányú forgás:
Jobbra: Az előre irányú forgás beállításához oldja ki a be/ki kapcsoló gombot, és nyomja az előre/hátra kart a készülék bal oldalának irányába.
9.6.2.2 Órajárással ellentétes irányú forgás:
Balra: Az ellentétes irányú forgáshoz nyomja meg a kart a készülék jobb oldala felé.
9.6.3 Változtatható sebesség
A készülék sebesség-változtatható kapcsolóval rendelkezik, mely magasabb sebesség és forgatónyomaték beállításában segít, és nagyobb kapcsolónyomást eredményez.
A sebességet a kapcsoló megnyomásának erősségével lehet szabályozni.
9.7 LED lámpa (6. ábra)
A LED dolgozólámpa a motor működése előtt világít, amikor enyhén megnyomja a kapcsolót.
A lámpa megvilágítja a munkavégzési területet, hogy azt jól lehessen látni, és működés közben is világít.
FIGYELMEZTETÉS: Tilos közvetlenül a fénysugárba nézni. Tilos a fénysugarat személyekre vagy a munkadarabon kívül más tárgyra irányítani.
Ne irányítsa szándékosan a fénysugarat más személyekre és gondoskodjon arról, hogy az 0,25 másodpercnél hosszabb ideig ne világítson senki szemébe.
10 TISZTÍTÁS ÉS KARBANTARTÁS
10.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
■ Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után - Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
- Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
10.2 Karbantartás
- A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen. A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól.
11 MÜSZAKI ADATOK
| Modellszám | POWXB30050 |
| Névleges feszültség (egyenáram) | 20 V |
| Forgási sebesség | 0-2200 min-1 |
| Ütési sebesség | 0-2800 ütés/perc |
| Aljzat típusa | 12 " |
| Max. forgatónyomaték | 220 Nm |
| Akkumulátor teljesítménye | 20 V-2000 mAh |
| Töltő névleges kimeneti teljesítménye | 20 V-2 A |
12 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék,...)
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
13 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
1 НАЗНАЧЕНИЕ....3
2 ОПИСАНИЕ (РИС. А)......3
3 СОДЕРЖИМОЕ УПАКОВКИ .... 3
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ .... 3
