Tip produs	Cheie dinamometrică cu impact fără fir
Marcă	PowerPlus
Model	POWXB30050
Tensiune nominală	20 V CC
Viteză fără sarcină	0-2200 min⁻¹
Frecvență de percuție	0-2800 lovituri/min
Cuplu maxim	220 Nm
Tip de mandrină	1/2"
Baterie	Litiu-ion 20 V, 2 Ah (2000 mAh)
Încărcător	20 V, 2 A
Timp de încărcare (aprox.)	1 oră
Alimentare	Baterie (inclusă)
Funcții	Sens de rotație reversibil, viteză variabilă, lampă LED, protecție împotriva suprasarcinii și supraîncălzirii
Siguranță	Izolație dublă (încărcător), oprire automată în caz de suprasarcină
Întreținere	Curățați fantele de ventilație cu o cârpă moale; evitați solvenții
Garanție	36 luni
Conținutul pachetului	1 cheie dinamometrică, 1 baterie, 1 încărcător, 3 mandrine, 1 clip de centură, 1 manual de utilizare

Întrebări frecvente - POWXB30050 PowerPlus

Care este utilizarea prevăzută a cheii dinamometrice?

POWXB30050 este concepută pentru a slăbi și strânge șuruburi, de exemplu cele de la roțile mașinii. Nu este destinată utilizării profesionale.

Cum se încarcă bateria?

Conectați încărcătorul la o priză de rețea. Introduceți bateria. Ledul roșu indică încărcarea, cel verde fix indică încărcarea completă (aproximativ 1 oră). Lăsați bateria să se răcească înainte de fiecare încărcare.

Cum se instalează și se scoate bateria?

Pentru instalare, glisați bateria (5) în compartiment până la un clic. Pentru scoatere, mențineți apăsat zăvorul de deblocare (4) și trageți bateria.

Cum se reglează sensul de rotație?

Folosiți comutatorul de sens de rotație (2) situat deasupra trăgaciului. Împingeți-l la stânga pentru rotație înainte (orară), la dreapta pentru rotație înapoi (antiorară). Poziția centrală blochează trăgaciul.

Cum se utilizează lampa LED?

Lampa LED (7) se aprinde apăsând ușor pe trăgaci înainte de a porni motorul. Iluminează zona de lucru. Nu priviți direct fasciculul.

Ce se face în caz de suprasarcină?

Sculele se oprește automat. Eliberați trăgaciul, eliminați cauza suprasarcinii, apoi reporniți. Dacă scula s-a supraîncălzit, lăsați-o să se răcească înainte de a o reporni.

Cum se curăță scula?

Mențineți fantele de ventilație curate. Curățați carcasa cu o cârpă moale ușor umedă (apă cu săpun). Nu utilizați niciodată solvenți precum benzină sau alcool.

Care este durata garanției?

Garanția este de 36 luni de la data achiziției de către primul utilizator. Acoperă defectele de material și fabricație, dar nu și piesele de uzură (baterii, încărcătoare, accesorii).

Ce accesorii sunt incluse?

Pachetul conține: 1 cheie dinamometrică, 1 baterie, 1 încărcător, 3 mandrine, 1 clip de centură și manualul de utilizare.

Cum se verifică capacitatea bateriei?

Apăsați butonul indicator de capacitate (9) al bateriei: 3 LED-uri = încărcată, 2 LED-uri = 60%, 1 LED = aproape descărcată. Utilizați de asemenea trăgaciul pentru a testa funcționarea.

MANUAL DE UTILIZARE POWXB30050 PowerPlus

5.2 Siguranța electrică....4

5.3 Siguranța personală ....4

5.4 Folosirea și întreținerea aparatului electric ....5

5.5 Service....5

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE ....5

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ......6

7.1 Acumulatorii....6

7.2 Încărcătoare....7

8 FUNCTII....7

8.1 Acumulator li-ion (5)....7

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (2)....7

8.3 Viteza variabilă....7

8.4 Lampă LED (7) 7

8.5.2 Protectția la supraîncălzire....7

9 MOD DE UTILIZARE....8

9.1 încărcarea accumulatorului 8

9.1.1 Instructiuni de încărcare (Fig. 1)....8

9.2 Indicator al încărcării accumulatorului (Fig. 1a)....8

9.3 Montarea și demontarea accumulatorului (Fig. 2)....9

9.4 Selectarea capului corespunzător de cheie tubulară 9

9.5 Montarea și demontarea capului de cheie tubulară (Fig. 3)....9

POWERPLUS® HIGH QUALITY TOOLS

POWXB30050 RO

9.6 Comutatorul (6)....9
9.6.1 Blocarea comutatorului (Fig. 4)....9
9.6.2 Directia de rotatie (Fig. 5)....9
9.6.2.1 Rotirea în sens orar:....9
9.6.2.2 Rotirea în sens invers orar:....9
9.6.3 Viteza variabilă 10
9.7 Lampa cu leduri (Fig. 6)....10
10 CURĂȚAREA ȘI ÎNTRETINEREA....10
10.1 Curățarea....10
10.2 Întretinerea....10
11 DATE TEHNICE 10
12 GARANTIE 11
13 MEDIU 11

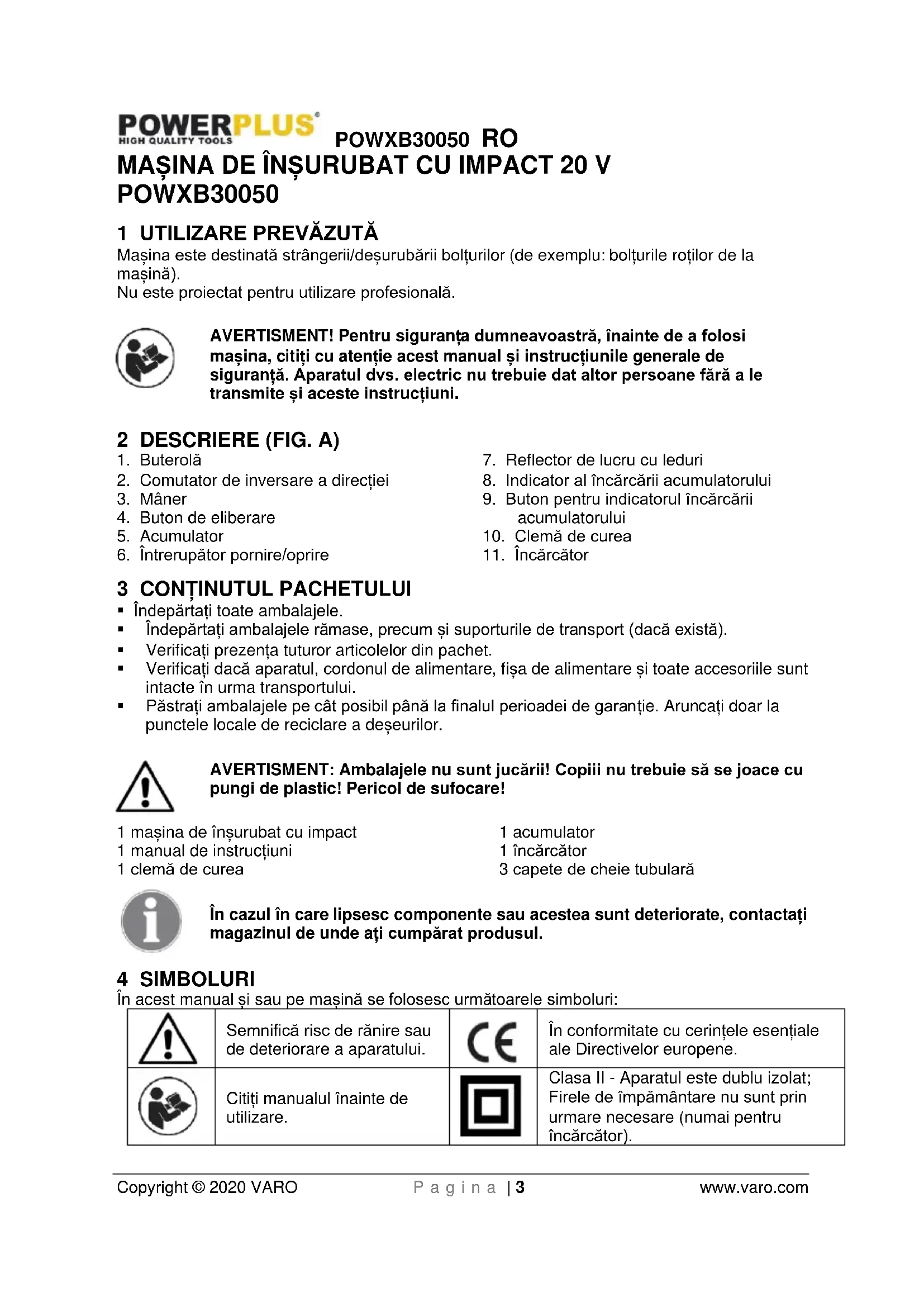

MAŞINA DE ÎNŞURUBAT CU IMPACT 20 V POWXB30050

1 UTILIZARE PREVĂZUTĂ

Maşina este destinată strângerii/deşurubării bolțurilor (de exemplu: bolțurile roților de la maşină).

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Buterolă
2. Reflector de lucru cu leduri
3. Comutator de inversare a direcției
4. Indicator al încărcării accumulatorului
5. Mâner
6. Buton pentru indicatorul încărcării acumulatorului
7. Buton de eliberare
8. Clemă de curea
9. Acumulator
10. Încărcător
11. Întrerupător pornire/oprire

3 CONTINUTUL PACHETULUI

• Îndepărtati toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 maşina de înşurubat cu impact

1 accumulator

1 manual de instructiuni

1 încărcător

1 clemă de curea

3 capete de cheie tubulară

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual si sau pe masină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).
	Temperatură ambientă maximă 40 °C (numai pentru acumulator).		Feriți de apă încărcătorul și acumulatorul.
	Utilizați acumulatorul și încărcătorul numai în încinte închise.		Nu dați foc acumulatorului sau încărcătorului.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATUL ELECTRIC

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

POWXB30050 RO

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mentineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pomește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos si trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potential periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE

• Tineți unealta electrică de suprafețele izolate de prindere la efectuarea unei operații în care scula de tăiere poate intra în contact cu cabluri ascunse. Contactul cu un cablu „sub tensiune” poate face ca piesele metalice expuse ale uneltei să fie și ele „sub tensiune” și să electrocuteze operatorul.
• Cuplul real depinde de starea de curățenie, de starea filetului și de alți factori. La fixarea pieselor importante verificați cuplul real aplicat elementului de fixare cu o cheie dinamometrică mecanică (nu este inclusă)
• Lăsați burghiul să se răcească înainte de a-l atinge, înlocui sau ajusta. Burghiele se încălzesc foarte puternic în timpul utilizării și vă pot provoca arsuri.

POWXB30050 RO

• Păstrați etichetele și plăcuțele de identificare pe unealtă. Acestea conțin informații de siguranță importante. Dacă acestea sunt ilizibile sau lipsesc, contactați Varo pentru înlocuire.
• Evitați pornirea neintenționată. Înainte de pornirea uneltei, pregătiți-vă pentru începerea lucrului.
• Nu lăsați jos unealta dacă aceasta nu s-a oprit complet. Piesele în mișcare pot să se agațe de suprafață, astfel încât unealta să vă scape de sub control.
• La utilizarea unei unelte electrice portabile, țineți-o ferm cu ambele mâini pentru a face față cuplului de torsiune.
• Nu lăsați unealta nesupravegheată când setul de accumulatori este conectat. Opriți unealta și scoateți setul de accumulatori înainte de plecare.
  Încărcătorul se încălzește în timpul utilizării. Căldura de la încărcător se poate acumula până la niveluri periculoase, constituind un pericol de incendiu dacă nu se asigură o ventilație adecvată, din cauza unei defectiuni electrice sau dacă este folosit într-un mediu cald. Nu puneți încărcătorul pe o suprafață inflamabilă. Nu blocați fantele de aerisire ale încărcătorului. Evitați în special plasarea încărcătorului pe covoare și mochete; acestea nu doar că sunt inflamabile, ci blochează fantele de aerisire ale încărcătorului. Asezați încărcătorul pe o suprafață stabilă, solidă, neinflamabilă (de exemplu un banc de lucru metallic stabil sau pe o pardoseală din beton) la cel puțin 30 cm distanță față de toate obiectele inflamabile, de exemplu draperii sau pereți. Păstrați un extinator și un detector de fum în zonă. Verificați frecvent încărcătorul și setul de acumulatori în timpul încărcării.
• Acest produs nu este o jucărie. A nu se lăsa la îndemâna copiilor.
• Avertizările, precauțiile și instrucțiunile prezentate în acest manual de instrucțiuni nu pot acoperi toate stările și situațiile care ar putea apărea. Operatorul trebuie să înțeleagă faptul că bunul simț și precauția sunt factori pe care nu-i putem integra în acest produs, ci trebuie să fie asigurate de el însuși.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar accumulatori și încărcătoare aplicabile pentru această unealtă.

7.1 Acumulatorii

• Nu încercați deschiderea sub niciun motiv.
• Nu depozitați în locuri unde temperatura poate depăși 40 °C.
  Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.
• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
• La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectția mediului”.
• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
• Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
• În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:

POWXB30050 RO

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instrucțiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.

√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui acumulator desprins. Nu dati foc acumulatorului.

7.2 Încărcătoare

• Nu încercați încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
• Feriți încărcătorul de apă.
• Nu deschideți încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 FUNCTII

8.1 Acumulator li-ion (5)

Avantajele accumulatorilor Li-ion:

• Acumulatorii Li-ion au o capacitate/un raport ponderal mai mare (mai multă putere pentru acumulatori cu greutate mai mică și mai compacte).
• Fără efect de memorie (pierderea capacității după mai multe cicluri de încărcare/descărcare) ca și alte tipuri de accumulatori (Ni-Cd, Ni-MeH...).
• Descărcare automată limitată (vezi și capitolul: Depozitarea).

8.2 Butonul de inversare a direcției (selector de direcție de rotație dreapta / stânga) (2)

Unealta este prevăzută cu un buton de inversare a direcției deasupra clapetei comutatorului. ATENȚIONARE: Pentru evitarea defecțiunilor la angrenaj, așteptați întotdeauna oprirea completă a mandrinei înainte de a inversa direcția de rotație sau de a selecta o viteză diferită (HI-LO (MAX.-MIN.)). Pentru oprire, eliberați clapeta comutatorului.

8.3 Viteza variabilă

Unealta este prevăzută cu un comutator de reglare a vitezei. Viteza de rotație și cuplul vor crește / scădea proportional cu apăsarea pe clapeta comutatorului.

8.4 Lampă LED (7)

Unealta dvs. este prevăzută cu 1 lampă frontală cu LED.

În cazul în care unealta este utilizată într-un mod ce o face să consume anormal de mult curent, ea se va opri automat, fără alte avertismente. În această situație, scoateți de sub tensiune unealta și opriți operațiunea care a provocat suprasolicitarea uneltei. Pentru repornire, puneți sub tensiune unealta.

În cazul supraîncălzirii uneltei, aceasta se oprește automat. În acest caz, așteptați răcirea uneltei, apoi reporniți-o.

9 MOD DE UTILIZARE

9.1 Încărcarea accumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.

Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior.

După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca accumulatorul să fie încărcat complet.

Acumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă.

Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a accumulatorului, deconectați încărcătorul de la priză și scoateți acumulatorul din încărcător.

Notă:

1. Lăsați accumulatorul să se răcească complet înainte de a-l încărca.

2. Verificați acumulatorul înainte de încărcare. Nu încărcați un acumulator crăpat sau care prezintă scurgeri.

9.1.1 Instructiuni de încărcare (Fig. 1)

Conectați încărcătorul la priza de curent:

■ Verde aprins continuu: gata de încărcare.
■ Roşu solid: în curs de încărcare.
■ Verde aprins continuu: încărcat.
- Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat.

Notă: Dacă accumulatorul nu se potrivește, deconectați-l și verificați dacă accumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt accumulator care nu se cuplează perfect la încărcător.

1. Verificați frecvent încărcătorul și setul de accumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsați setul de accumulatori să se răcească total înainte de utilizare.
4. Țineți încărcătorul și setul de acumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este fierbinte după utilizarea prelungită în aparat, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a accumulatorilor.

NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

9.2 Indicator al încărcării acumulatorului (Fig. 1a)

Pe setul de acumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (9). Înainte de utilizarea aparatului, apăsați

POWXB30050 RO

declanşatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator complet încărcat.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

9.3 Montarea și demontarea acumulatorului (Fig. 2)

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Tineți unealta cu o mână și setul de accumulatori (5) cu cealaltă mână.
• Pentru instalare: împingeți și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în poziție și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de acumulatori.

9.4 Selectarea capului corespunzător de cheie tubulară

Utilizați întotdeauna capul corespunzător de cheie tubulară pentru şuruburi și piulițe. Un cap de dimensiune incorectă va duce la un cuplu de strângere incorect și inadecvat și/sau la deteriorarea şurubului sau a piuliței.

9.5 Montarea și demontarea capului de cheie tubulară (Fig. 3)

• Verificați întotdeauna dacă unealta este oprită și dacă accumulatorul este scos înainte de montarea sau demontarea capului de cheie tubulară.
• Pentru a monta capul de cheie tubulară, împingeți pe buterola uneltei până la fixarea în poziție. Pentru a scoate capul de cheie tubulară, trageti spre exterior.

9.6 Comutatorul (6)

Maşina de găurit pornește si se oprește la apăsarea și eliberarea clapetei comutatorului.

9.6.1 Blocarea comutatorului (Fig. 4)

Clapeta comutatorului poate fi blocată în poziția OFF (OPRIT).

Astfel se reduce riscul de pornire accidentală când mașina nu este utilizată. Pentru blocarea clapetei comutatorului, aduceți la mijloc butonul de inversare a direcției.

Directia de rotație este comandată de poziția butonului de inversare a direcției prevăzut deasupra clapetei comutatorului.

9.6.2.1 Rotirea în sens orar:

Dreapta: Pentru a selecta direcția înainte, eliberați întrerupătorul de pornire/oprire și apăsați către partea stângă a aparatului maneta înainte/înapoi.

9.6.2.2 Rotirea în sens invers orar:

Stânga: Pentru a selecta rotația inversă, apăsați maneta către partea dreaptă a aparatului.

9.6.3 Viteza variabilă

Aparatul este prevăzut cu un comutator de reglare a vitezei, care mărește turația și cuplul la apăsarea mai puternică a clapetei comutatorului.

Turația este comandată de puterea cu care este apăsată clapeta comutatorului.

9.7 Lampa cu leduri (Fig. 6)

Lampa de lucru cu leduri se poate aprinde înainte ca motorul să înceapă să funcționeze, dacă apăsați ușor comutatorul. Astfel zona de lucru va fi luminată pentru a putea fi verificată.

Lampa luminează de asemenea pe durata funcționării.

AVERTISMENT: Nu priviți direct în raza lămpii. Nu îndreptați raza lanternei către nicio persoană sau către un alt obiect decât piesa de prelucrat.

Nu îndreptați în mod deliberat raza lanternei către personal și asigurați-vă că nu este îndreptată către ochii unei persoane pentru mai mult de 0,25 secunde.

10 CURĂȚAREA ȘI ÎNTREȚINEREA

10.1 Curățarea

• Fantele de ventilație ale mașinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Fantele de ventilație trebuie să fie în permanență curate și lipsite de praf.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umedă cu apă cu săpun.
• Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

10.2 Întreținerea

- Maşinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a maşinii și de curățarea ei regulată.

11 DATE TEHNICE

Model nr.	POWXB30050
Tensiune nominală (curent continuu)	20 V
Turatie	0-2200 min-1
Frecvență de percuție	0-2800 lovituri/minut
Tip de cap de cheie tubulară	12 "
Max. Cuplu maxim	220 Nm
Capacitatea accumulatorului	20 V – 2000 mAh
Putere nominală a încărcătorului	20 V-2 A

12 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii negliente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

- Pentru a se asigura functionarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.

13 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

POWXB30050 PL
