Typ výrobku	Bezdrôtový presný skrutkovač 4V
Značka	PowerPlus
Model	POWX00416
Menovité napätie	4 V
Voľnobežné otáčky	135 ot/min
Kapacita batérie	320 mAh
Doba nabíjania	2 hodiny
Typ batérie	Integrovaná lítiovo-iónová
Napájanie	Nabíjanie cez micro USB kábel (USB adaptér nie je súčasťou balenia)
Hlavné funkcie	Skrutkovanie a vŕtanie do dreva a plastu, chod vpred/vzad, LED lampa
Dodávané nástavce	15 nástavcov dĺžky 28 mm
Obsah balenia	Skrutkovač, micro USB kábel, 15 nástavcov, návod, úložné puzdro
Akustický tlak (LpA)	69 dB(A)
Akustický výkon (LwA)	80 dB(A)
Úroveň vibrácií (aw)	1,1 m/s² (K=1,5 m/s²)
Použité materiály	Plast a kov
Údržba a čistenie	Čistiť mäkkou vlhkou handričkou, vyhýbať sa rozpúšťadlám. Udržujte vetracie štrbiny čisté.
Záruka	36 mesiacov od dátumu nákupu
Normy zhody	CE, EN62841-1, EN62841-2-2, EN55014-1, EN55014-2
Určené použitie	Domáce použitie, nie profesionálne

Často kladené otázky - POWX00416 PowerPlus

Ako nabíjať skrutkovač PowerPlus POWX00416?

Použite priložený micro USB kábel. Pripojte micro USB konektor do nabíjacieho portu nástroja a USB A konektor do USB adaptéra (nie je súčasťou balenia) alebo USB portu. Doba nabíjania je približne 2 hodiny. Zelené kontrolky indikujú úroveň nabitia.

Môžem použiť iné nástavce ako tie dodané?

Áno, ale používajte iba nástavce dĺžky 28 mm, aby nedošlo k poruche. Dodané nástavce sú vhodné na väčšinu skrutiek.

Môže skrutkovač vŕtať do kovu?

Nie, je určený len na vŕtanie do dreva a plastu a na skrutkovanie. Nepoužívajte ho na kov.

Ako zmeniť smer otáčania?

Stlačte tlačidlo chod vpred/vzad umiestnené na nástroji. Pred zmenou smeru sa uistite, že je nástroj zastavený.

Čo robiť, ak sa skrutkovač nezapne?

Skontrolujte, či je batéria nabitá. Ak sa kontrolky nerozsvietia, nabíjte zariadenie. Ak problém pretrváva, kontaktujte zákaznícky servis.

LED lampa nefunguje, čo robiť?

Stlačte tlačidlo LED lampy. Ak sa stále nerozsvieti, skontrolujte nabitie batérie. Ak problém pretrváva, kontaktujte servis.

Aká je životnosť batérie?

Integrovaná lítiovo-iónová batéria vydrží niekoľko stoviek nabíjacích cyklov. Plné nabitie umožňuje nepretržité používanie približne 30 minút v závislosti od použitia.

Ako čistiť skrutkovač?

Na čistenie tela používajte mäkkú vlhkú handričku (mydlovú vodu). Vyhýbajte sa rozpúšťadlám. Vetracie štrbiny udržiavajte čisté, aby nedošlo k prehriatiu.

Môžem používať skrutkovač počas nabíjania?

Nie, nástroj nepoužívajte počas nabíjania. Pred použitím odpojte kábel.

Čo zahŕňa 36-mesačná záruka?

Záruka sa vzťahuje na výrobné chyby a materiálne závady, ale nie na bežné opotrebenie, poškodenie v dôsledku nesprávneho používania, batérie, nabíjačky, príslušenstvo ani prepravné náklady.

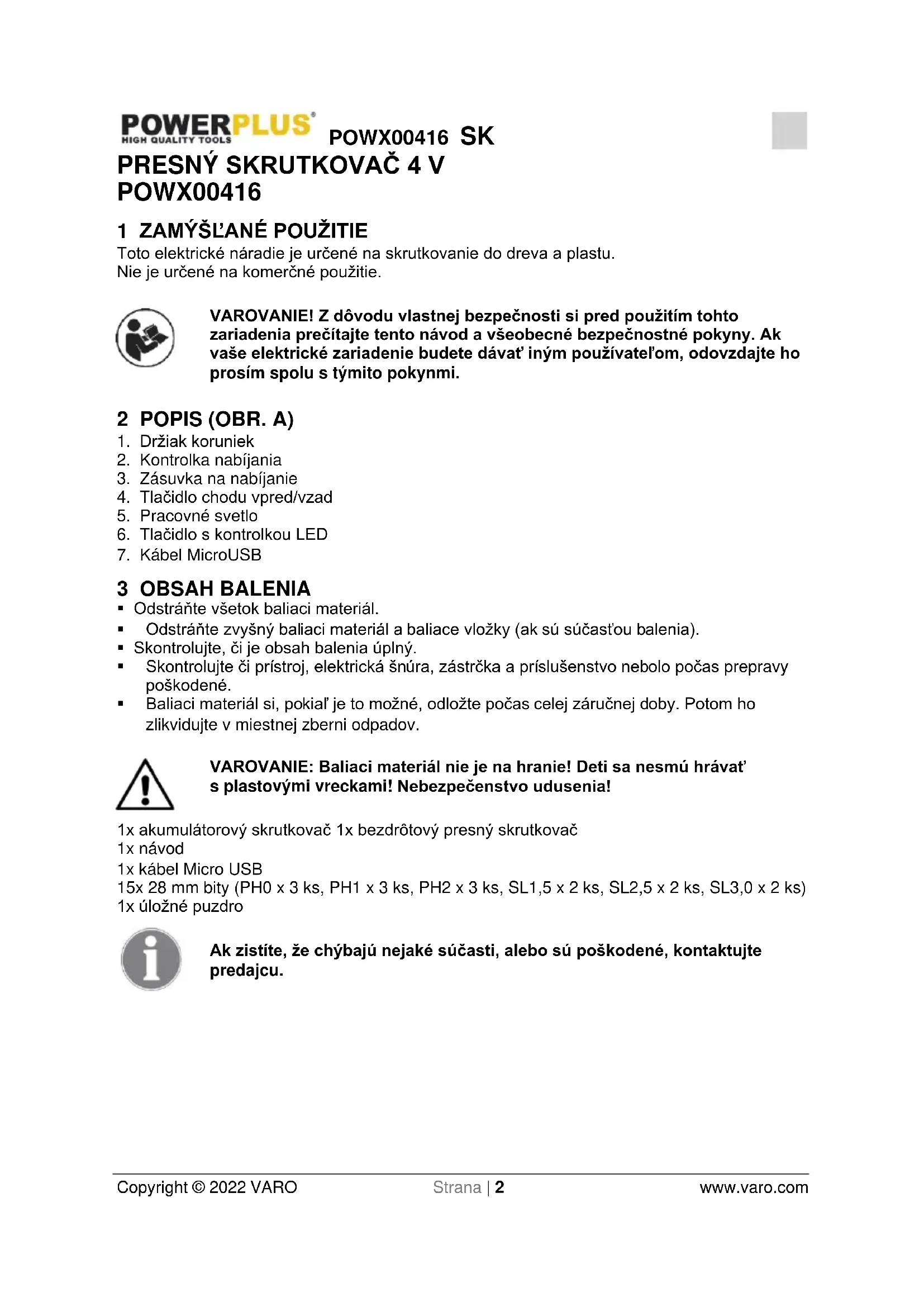

NÁVOD NA OBSLUHU POWX00416 PowerPlus

Toto elektrické náradie je určené na skrutkovanie do dreva a plastu. Nie je určené na komerčné použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Držiak koruniek
2. Kontrolka nabíjania
3. Zásuvka na nabíjanie
4. Tlačidlo chodu vpred/vzad
5. Pracovné svetlo
6. Tlačidlo s kontrolkou LED
7. Kábel MicroUSB

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokial' je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat' s plastovými vreckami! Nebezpečenstvo udusenia!

1x akumulátorový skrutkovač 1x bezdrôtový presný skrutkovač

1x návod

1x kábel Micro USB

15x 28 mm bity (PH0 x 3 ks, PH1 x 3 ks, PH2 x 3 ks, SL1,5 x 2 ks, SL2,5 x 2 ks, SL3,0 x 2 ks)

1x úložné puzdro

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.		V súlade so základnými požiadavkami európskych smerníc.
	Noste ochranné okuliare.		Noste ochranné rukavice.
	Pred použitím si prečítajte návod.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet’ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

- Pri používaní elektrického náradia budte vždy ostražitý, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod

vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.

• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nost’ elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit' nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravít.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost' elektrického náradia.

6 BEZPEČNOSTNÉ POKYNY ŠPECIFICKÉ PRE DANÉ NÁRADIE

• Pri vykonávaní činnosti, pri ktorej sa upínadlo môže dostať do kontaktu so skrytým el. vedením, držte elektrické náradie za izolované držiaky. Kontakt upínadla s drôtom, ktorý je pod el. prúdom, spôsobí, že odhalené kovové časti nástroja budú tiež pod prúdom a používateľa zasiahne el. prúd.
• Nabíjačku batérie chráňte pred dažďom a vlhkom. Preniknutie vody do nabíjačky batérie zvyšuje riziko zásahu elektrickým prúdom.
• Batériu dobíjajte len nabíjačkou, ktorá bola predpísaná výrobcom. Ak sa nabíjačka, ktorá je vhodná pre jeden typ batérie, použite na inú batériu, hrozí riziko požiaru.
• Nenabíjajte iné batérie. Nabíjačka batérie je vhodná len na nabíjanie našich lítiumiónových batérií v rámci uvedeného napäťového rozsahu. V opačnom prípade hrozí nebezpečenstvo požiaru a výbuchu.
• Nabíjačku batérie udržiavajte čistú. Znečistenie môže spôsobit' nebezpečenstvo zásahu elektrickým prúdom.
• Pred každým použitím skontrolujte nabíjačku batérie, kábel a zástrčku. Nabíjačku batérie nepoužívajte, ak zistíte, že je poškodená. Nabíjačku batérie sami neotvárajte, nechajte ju opravit kvalifikovaným personálom s použitím originálnych náhradných dielov. Poškodené nabíjačky batérie, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.
• Nabíjačku batérie neprevádzkujte na l'ahko horľavých povrchoch (napr. papieri, textíliách atd.), alebo vo výbušnom prostredí. Hrozí nebezpečenstvo požiaru vplyvom zohriatia nabíjačky batérie počas nabíjania.
• Pri nesprávnom zachádzaní môže z batérie uniknút kvapalina. Zabráňte kontaktu s ňou. Ak sa náhodou dotknete kvapaliny, opláchnite pokožku vodou. Ak sa kvapalina dostane do očí, vyhl'adajte okrem toho aj lekársku pomoc. Kvapalina z batérie môže spôsobit podráždenie alebo popálenie.
• Batériu sami neotvárajte. Hrozí nebezpečenstvo skratu.
• Batériu chráněte pred teplom, napr. pred nepretržitým slnečným žiarením a požiarom. Hrozí nebezpečenstvo výbuchu.
• Batériu neskratujte. Hrozí nebezpečenstvo výbuchu.
• V prípade poškodenia a nesprávneho používania batérie môžu unikat' výpary. V prípade t'azkostí vyvetrajte a porad'te sa s lekárom. Výpary môžu dráždit' dýchací systém.

7 PREVÁDZKA

7.1 Bity skrutkovača (obr. 1)

• V závislosti od hlavy skrutky, s ktorou sa pracuje, možno s týmto výrobkom používať rôzne skrutkovacie bity. Používajte dodané skrutkovacie bity s dĺžkou 28 mm.
• Ak chcete nasadit' bity, vložte požadovaný bit do držiaka bitov (1), kým nebude správne upevnený.
• Ak chcete vybrat' bity, opatrne ich vytiahnite z držiaka bitov (1).

7.2 Postup pri nabíjaní (obr. 2)

Akumulátor tohto výrobku je integrovaný do náradia a nie je možné ho vybrať. Akumulátor sa dodáva s nízkou hladinou náboja. Pred prvým použitím ho úplne nabite. Skrutkovač sa dodáva s nabíjacím káblom USB. Malý konektor je typ Micro USB a veľký konektor je štandardný konektor USB typu A. To znamená, že skrutkovač možno nabíjať cez l’ubovoľnú výstupnú zásuvku USB A, bud pomocou adaptéra USB (smartfón), alebo pomocou powerbanky, notebooku atd.

• Zapojte konektor Micro USB do nabíjacej zásuvky (3).
• Pripojte konektor USB A k ľubovoľnej výstupnej zásuvke USB A alebo k adaptéru USB (nie je súčast'ou dodávky).
• Pripojte adaptér USB (nie je súčasťou dodávky) k napájacej sieti.
• Ukazovatel' nabíjania (2) znázorňuje stav nabíjania. (pozrite odsek 7.3 nižšie)

Počas procesu nabíjania sa rukovät' náradia zahreje. Ide o bežný jav.

Náradie počas nabíjacieho procesu nepoužívajte.

7.3 Zelené kontrolky

7.5 Ovládanie otáčania vpred/vzad (obr. 4)

Smer otáčania (vpred na vzad) môžete zmenit' stlačením tlačidla ovládania otáčania vpred (F)/vzad (R) (4).

UPOZORNENIE! Smer otáčania meňte iba vtedy, ked' je výrobok vypnutý a úplne zastavený! Vždy sa uistite, že je ovládanie otáčania vpred/vzad nastavené do správnej polohy vzhľadom na zamýšľanú prácu!

7.6 Skrutkovanie

• Vopred vyvítajte otvory s menším priemerom, než je priemer skrutky, ktorú chcete naskrutkovat'.
• Držte výrobok kolmo na skrutku, ktorú chcete naskrutkovat'/vyskrutkovat'. Ak ho budete držat' pod uhlom, môže to viest' k skíznutiu alebo uviaznutiu bitu skrutkovača.
• Najprv umiestnite bit skrutkovača priamo na skrutku a potom výrobok zapnite.
• Vyvíjajte len taký tlak, aký je potrebný na udržanie skrutky na mieste a kontaktu bitu s hlavou skrutky. Príliš veľký tlak spôsobí poškodenie hlavy skrutky a bitu skrutkovača, príliš malý tlak spôsobí vyklíznutie bitu skrutkovača.
• Uviaznuté a zaseknuté skrutky môžete odstránit' zmenou smeru otáčania.

8 ČISTENIE A ÚDRŽBA

8.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora
• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití
• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely

8.2 Údržba

Pozor! Skrutkovač vždy vypnite a spínač zaistite do vypnutej polohy predtým, ako na náradí budete vykonávať akékol'vek práce.

9 TECHNICKÉ ÚDAJE

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA 69 dB(A)

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynút dňom zakúpenia prvým používatel'om.
• Táto záruka zahřňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahřňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd')
  ■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
  Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

12 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

13 VYHLÁSENIE O ZHODE

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že

výrobok: Presný skrutkovač 4 V obchodná známka: POWERplus

model: POWX00416

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkolívek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU 2006/42/EC 2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti,
