MANUALE UTENTE POWX00408 PowerPlus

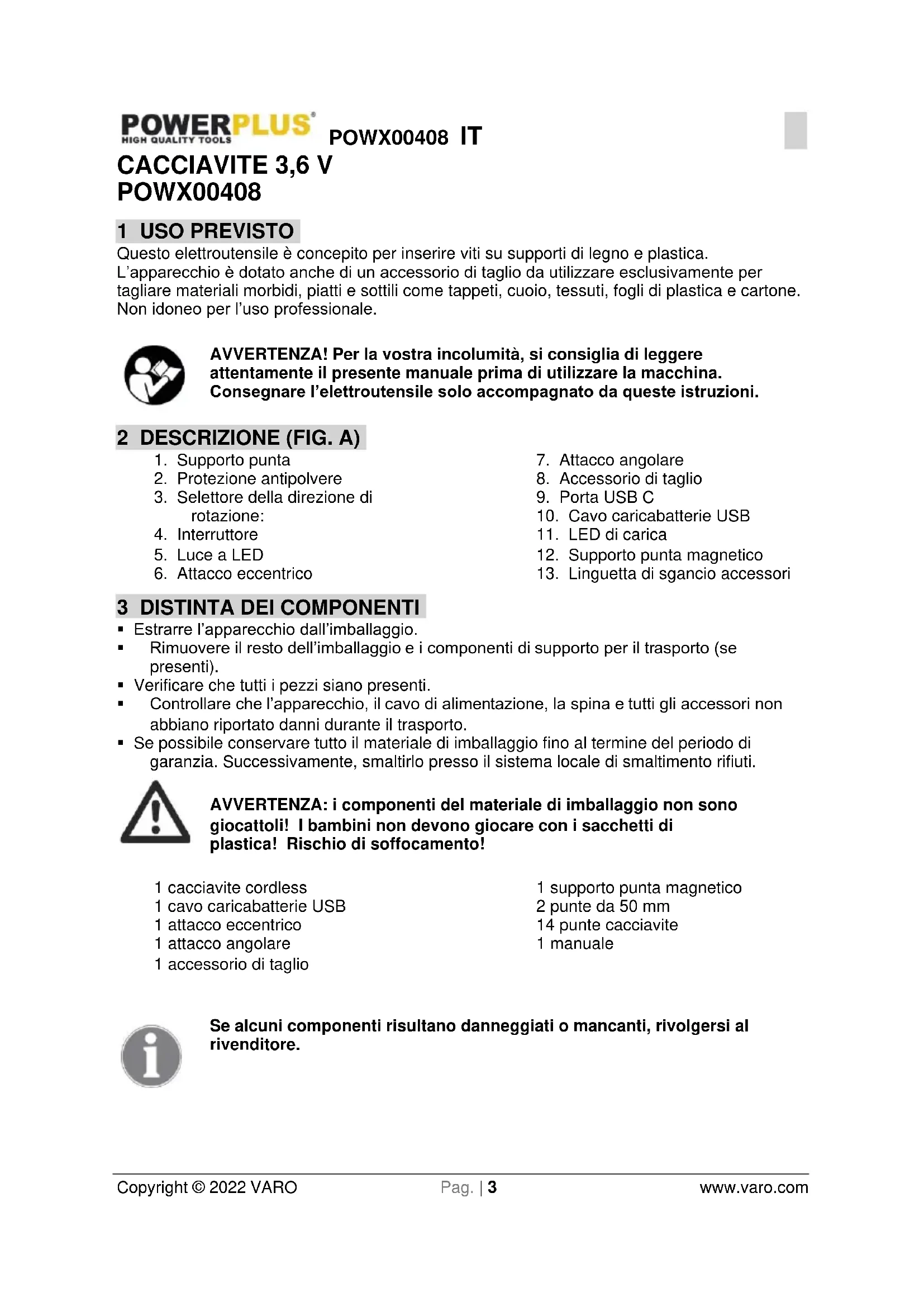

Copyright © 2022 VARO Pag. | 3 www.varo.com CACCIAVITE 3,6 V POWX00408 1 USO PREVISTO Questo elettroutensile è concepito per inserire viti su supporti di legno e plastica. L’apparecchio è dotato anche di un accessorio di taglio da utilizzare esclusivamente per tagliare materiali morbidi, piatti e sottili come tappeti, cuoio, tessuti, fogli di plastica e cartone. Non idoneo per l’uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

2. Protezione antipolvere

3. Selettore della direzione di

6. Attacco eccentrico

8. Accessorio di taglio

13. Linguetta di sgancio accessori

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 cacciavite cordless 1 cavo caricabatterie USB 1 attacco eccentrico 1 attacco angolare 1 accessorio di taglio 1 supporto punta magnetico 2 punte da 50 mm 14 punte cacciavite 1 manuale Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX00408 IT Copyright © 2022 VARO Pag. | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Conforme ai requisiti essenziali delle Direttive Europee.

Protezioni oculari obbligatorie.

Indossare guanti protettivi.

Leggere attentamente il manuale prima dell’uso.

Informazioni importanti.

I prodotti elettrici non devono essere smaltiti con i rifiuti domestici.

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

• Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trasportare l’apparecchio, per trascinarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche letali.POWX00408 IT Copyright © 2022 VARO Pag. | 5 www.varo.com

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• L’utilizzo di occhiali protettivi e di altri dispositivi di protezione individuale quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWX00408 IT Copyright © 2022 VARO Pag. | 6 www.varo.com 6 ISTRUZIONI DI SICUREZZA SPECIFICHE PER LA MACCHINA

• Durante operazioni in cui sia possibile intercettare cavi elettrici nascosti, afferrare l’apparecchio per le superfici di presa dotate di isolamento. In caso di contatto dei dispositivi di fissaggio con un cavo sotto tensione, le parti metalliche esposte dell’apparecchio possono caricarsi anch’esse trasmettendo la scossa elettrica all’operatore.

• Proteggere il caricabatteria dalla pioggia e dall’umidità. L’infiltrazione di acqua nel caricabatteria aumenta il rischio di scosse elettriche.

• Ricaricare esclusivamente con il caricabatterie specificato dal fabbricante. Un caricabatterie indicato per un tipo di batteria può comportare rischio di incendio se utilizzato con un altro.

• Non caricare altre batterie. Il caricabatterie è indicato esclusivamente per caricare le nostre batterie agli ioni di litio di potenza pari a quella specificata. Diversamente, vi è il rischio di incendio e di esplosioni.

• Mantenere sempre ben pulita la batteria. La contaminazione può provocare il rischio di scosse elettriche.

• Controllare il caricabatteria, il cavo e la spina prima di ogni utilizzo. Non usare il caricabatteria se appare difettoso. Non aprire il caricabatteria e affidarne la riparazione esclusivamente a tecnici qualificati che utilizzino parti di ricambio originali. L’uso di caricabatterie, cavi e spine danneggiati aumenta il rischio di scosse elettriche.

• Non utilizzare il caricabatterie su superfici facilmente infiammabili (per es. carta, stoffa, ecc.) o in ambienti combustibili. Il riscaldamento della batteria durante la ricarica provoca il rischio di incendio.

• Se la batteria viene maneggiata senza le dovute cautele, può fuoriuscire del liquido dal suo interno. Evitare il contatto con la pelle. In caso di contatto accidentale, sciacquare con acqua. In caso di contatto con gli occhi, sciacquare e rivolgersi a un medico. Il liquido fuoriuscito dalla batteria può provocare irritazioni o ustioni.

• Non aprire la batteria. Rischio di cortocircuito.

• Proteggere la batteria dal calore evitando l’esposizione prolungata alla luce solare e al fuoco. Rischio di esplosione.

• Non cortocircuitare la batteria. Rischio di esplosione.

• In caso di danneggiamento e di uso improprio della batteria, possono verificarsi esalazioni di vapori. In tale eventualità, arieggiare il locale e rivolgersi a un medico. I vapori possono irritare il sistema respiratorio. 7 USO

7.1 Procedura di ricarica

La batteria agli ioni di litio è protetta dallo scaricamento totale. Quando la batteria si scarica, l’apparecchio si spegne per mezzo di un circuito protettivo che impedisce il movimento del supporto della punta. Il cacciavite è dotato di batteria integrata. Non tentare di rimuovere la batteria. NOTA: Non tutte le porte USB A di computer portatili, PC, ecc., sono prese di alimentazione: alcune sono previste unicamente per il trasferimento di dati. Non è possibile caricare dispositivi attraverso le porte USB A per il solo trasferimento di dati. Questo non significa che l’apparecchio sia difettoso: è sufficiente caricarlo a un’altra porta USB A.POWX00408 IT Copyright © 2022 VARO Pag. | 7 www.varo.com NOTA: durante il collegamento alla porta USB A di un altro dispositivo (per esempio un computer portatile, PC, ecc.) assicurarsi che tale dispositivo sia acceso e collegato a una presa di alimentazione. La ricarica inizierà solo dopo aver soddisfatto questi requisiti. Le power bank, tuttavia, costituiscono un’eccezione e sono una fonte di alimentazione autonoma.

• Il cacciavite può essere caricato solo da una porta USB A alimentata, per esempio di una power bank, un computer portatile, un PC o un caricabatterie USB (non fornito) dallo smartphone.

• Collegare il connettore USB C del caricabatterie (10) alla porta USB C (9) alla base dell’impugnatura del cacciavite e il connettore USB A alla porta USB A alimentata.

• In caso di power bank, la ricarica inizia non appena si inserisce la spina del cavo USB A nella porta USB A.

• Se si utilizza un caricabatterie USB (per esempio quello di uno smartphone), assicurarsi che sia collegato a una presa di corrente.

• La ricarica inizia non appena si inserisce la spina del caricabatterie USB A nella porta USB A.

• Il LED di ricarica (11) si accende in rosso durante la ricarica. Quando la batteria è completamente carica, l’indicatore rosso diventa verde. Durante la procedura di ricarica, l’impugnatura dell’apparecchio si scalda. Ciò è normale. Al termine del caricamento, scollegare il caricabatteria dalla presa di alimentazione. Non utilizzare l’apparecchio durante la ricarica.

7.2 Inserimento ed estrazione delle punte (Fig. C)

Importante! Bloccare sempre l’interruttore prima di sostituire la punta cacciavite per evitare l’avviamento accidentale della macchina (vedere il paragrafo 7.3). Quando l’apparecchio è completamente fermo, inserire o estrarre la punta cacciavite. Utilizzare esclusivamente punte che possano essere fissate saldamente nel mandrino e progettate specificamente per l’apparecchio. Prima di usare l’apparecchio verificare che la punta avvitatrice sia correttamente inserita. Evitare di serrare eccessivamente le viti; diversamente, la testa delle viti e la filettatura potrebbero subire danni.

7.3 Interruttore (Fig. A)

• Utilizzare l’interruttore (4) per avviare l’apparecchio e tenerlo premuto per un funzionamento continuo.

• Per spegnere l’apparecchio, rilasciare l’interruttore (4).

• Per bloccare l’interruttore (4) impostare il selettore di rotazione (3) sulla posizione intermedia.

• Premere il pulsante di azionamento per accendere la luce di lavoro.

• Rilasciare il pulsante di azionamento per spegnere la luce di lavoro.

7.5 Direzione di rotazione (Fig. A)

• La direzione di rotazione viene controllata per mezzo dell’apposito selettore (5) ubicato sopra il selettore di velocità.POWX00408 IT Copyright © 2022 VARO Pag. | 8 www.varo.com

7.5.1 Rotazione in senso orario:

Per selezionare la rotazione in senso orario, rilasciare l’interruttore e premere il selettore della direzione di rotazione (6) verso il lato sinistro dell’apparecchio.

7.5.2 Rotazione in senso antiorario:

Per selezionare la rotazione in senso antiorario, rilasciare l’interruttore e premere il selettore (6) verso il lato destro dell’apparecchio.

7.6 Inserimento di viti

Impostare la rotazione del cacciavite in senso orario. Inserire la punta avvitatrice nella fessura sulla testa della vite. Mantenere la punta perpendicolare alla testa della vite, in caso contrario la vite o la testa potrebbero subire danni. Esercitare una pressione costante con la punta avvitatrice sulla vite per inserirla. Quando la vite è completamente avvitata, trattenere fermamente l’apparecchio e rilasciare l’interruttore On/Off per evitare di danneggiare la vite o la testa della stessa. Se l’interruttore On/Off non viene rilasciato immediatamente, l’elevata forza di torsione che si genera potrebbe danneggiare anche la punta avvitatrice o il cacciavite.

7.7 Rimozione di viti

Impostare la rotazione del cacciavite in senso antiorario. Inserire la punta avvitatrice nella fessura sulla testa della vite. Mantenere la punta perpendicolare alla testa della vite, in caso contrario la vite o la testa potrebbero subire danni. Esercitare una pressione costante con la punta avvitatrice sulla vite per rimuoverla.

7.8 Sostituzione degli accessori (Figg. A e D

Il cacciavite è fornito con 3 accessori:

• 2 attacchi per cacciavite (6 e 7),

• 1 accessorio di taglio.

• Prima di applicare gli accessori, è necessario rimuovere (a) la protezione di gomma (2) dalla testa del cacciavite.

7.8.1 Montaggio degli accessori (b)

• I 2 attacchi per cacciavite possono essere montati in tutti e 4 i sensi (alto, basso, sinistra e destra).

• L’accessorio di taglio (8) deve essere montato solo con il coltello rivolto verso il basso.

• L’apertura e le frecce dell’accessorio devono essere rivolte verso la testa del cacciavite.

• Spingere l’accessorio sul cacciavite fino allo scatto in posizione.

7.8.2 Rimozione degli accessori (c)

• Si osservi che tutti gli accessori presentano ai lati due linguette di sgancio (13) identificate da una serie di righe in rilievo e da una freccia.

• L’accessorio di taglio (8) può essere utilizzato per il taglio di materiali piatti e morbidi (vedere la sezione 1).

• Lo spessore massimo del materiale da tagliare è 6 mm.

• La rotazione può essere impostata su entrambe le direzioni (vedere il paragrafo 7.5).

• Avviare l’accessorio di taglio premendo l’interruttore.POWX00408 IT Copyright © 2022 VARO Pag. | 9 www.varo.com

• Far scorrere delicatamente l’apertura dell’accessorio di taglio sul bordo del materiale e continuare a tagliare come necessario. Il taglio di materiali duri (ad esempio legno, metallo, pietra, ecc.) o di materiali più spessi di 6 mm può causare danni al dispositivo o lesioni personali.

8 PULIZIA E MANUTENZIONE

• Mantenere pulita la griglia di ventilazione dell’apparecchio per evitare il surriscaldamento del motore.

• Pulire regolarmente la scocca dell’apparecchio con un panno morbido, di preferenza dopo ogni uso.

• Mantenere la griglia di ventilazione libera da polvere e sporcizia.

• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.

• Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

• Le lame danneggiate devono essere riparate o sostituite da un tecnico qualificato prima di iniziare a lavorare con l’apparecchio.

• Dopo ogni operazione di taglio, pulire la lama di taglio con una spazzola morbida e un panno.

Attenzione! Spegnere sempre il cacciavite e bloccare l’interruttore sulla posizione OFF prima di eseguire qualsiasi intervento sull’apparecchio. 9 DATI TECNICI Modello POWX00408 Tensione nominale 3,6 V Velocità in assenza di carico 200 giri/min. Capacità della batteria 1500 mAh Durata di carica della batteria 3 – 5 ore 10 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 56 dB(A) Livello di potenza acustica LwA 67 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione) 0,9 m/s² K = 1,5 m/s²POWX00408 IT Copyright © 2022 VARO Pag. | 10 www.varo.com 11 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio deve essere restituito al rivenditore, non smontato e in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 12 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l’ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWX00408 IT Copyright © 2022 VARO Pag. | 11 www.varo.com

13 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Cacciavite 3,6 V Marchio: POWERplus Numero articolo: POWX00408 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2014/30/EU 2006/42/EC Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-2-2 : 2014

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove, MSc.EE. Regulatory Affairs – Compliance Manager 11/03/2022, Lier - BelgiumPOWX00408 PT Copyright © 2022 VARO Página | 1 www.varo.com
