Produkttype	Trådløs sag
Merke	Kärcher
Modell	PGS 418
Nominell spenning	18 V
Antall slag	0 – 2500 min⁻¹
Slaglengde	20 mm
Maks. skjærediameter (uten bøyle)	80 mm
Maks. skjærediameter (med bøyle)	50 mm
Vekt (uten batteri)	1,4 kg
Mål (L × B × H)	475 × 89 × 174 mm
Strømforsyning	Litium-ion-batteri 18 V (ikke inkludert)
Tiltenkt bruk	Skjæring av tre, greiner
Hovedfunksjoner	Rette, buede, plane, dykkende kutt
Miljøvern	Resirkulerbar emballasje, apparatet må ikke kastes i husholdningsavfall
Vedlikehold og rengjøring	Ta ut batteriet, rengjør ventilasjonssporene, ikke bruk vann
Sikkerhet	Utløserknapp, hurtigstrammeanordning, frontbeskyttelse
Reservedeler og reparasjonsevne	Originaltilbehør, reparasjon skal kun utføres av kvalifisert personell
Generell informasjon	Garanti i henhold til nasjonale betingelser, EU-samsvarserklæring
Lydtrykknivå (LpA)	94 dB(A), K=3 dB
Lydeffektnivå (LWA)	83 dB(A), K=3 dB
Vibrasjoner (saging av plater)	a_h = 6,2 m/s², K=1,5 m/s²
Vibrasjoner (saging av bjelker)	a_h = 8,1 m/s², K=1,5 m/s²

Ofte stilte spørsmål - PGS 418 Kärcher

Hvordan skifter jeg sagbladet på Kärcher PGS 418?

For å skifte bladet, vri hurtigstrammeanordningen mot klokken og hold den. Sett inn det nye sagbladet, slipp deretter anordningen ved å vri den med klokken. Forsikre deg om at bladet er riktig plassert før bruk.

Hvilken type batteri bruker PGS 418?

Sagen PGS 418 fungerer med et litium-ion-batteri på 18 V fra Kärcher-serien. Batteriet er ikke inkludert i esken og må kjøpes separat.

Hvilke materialer kan jeg skjære med denne sagen?

Apparatet er kun beregnet for skjæring av tre og greiner. Det egner seg for grove, rette, buede, plane og dykkende kutt. Skal ikke brukes på metall eller plast.

Hvordan starter jeg sagen trygt?

Før du starter, trykk først på utløserknappen, deretter på på/av-bryteren. Dette forhindrer utilsiktet start. Forsikre deg om at hendene er borte fra bladet og at arbeidsstykket er godt festet.

Hva gjør jeg hvis sagen stopper under arbeid?

Stoppet kan skyldes overoppheting av motoren eller et utladet batteri. Slipp bryteren, la motoren avkjøles i noen minutter, eller lad batteriet. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjør jeg Kärcher PGS 418?

Ta ut batteriet først. Rengjør ventilasjonssporene med en myk børste eller trykkluft. Bruk aldri vann til å rengjøre apparatet, da dette kan skade de elektriske komponentene.

Kan jeg bruke et teleskopisk forlengerstykke med denne sagen?

Ja, et teleskopisk forlengerstykke (valgfritt tilbehør) kan brukes til å skjære greiner opptil 3,5 m høyde. Les bruksanvisningen for forlengerstykket nøye før bruk.

Hvordan oppbevarer jeg sagen etter bruk?

Ta ut batteriet og rengjør apparatet. Oppbevar det på et tørt, godt ventilert sted, beskyttet mot etsende stoffer og ekstreme temperaturer. Ikke la det stå utendørs.

Hvilket verneutstyr bør jeg bruke?

Bruk alltid vernebriller, sklisikre hansker og hørselsvern. Et støvmaske anbefales for å unngå innånding av trepartikler.

Hvor finner jeg reservedeler til PGS 418?

Bruk utelukkende originalt tilbehør og reservedeler fra Kärcher. Du kan bestille dem på nettstedet www.kaercher.com eller hos din autoriserte forhandler.

BRUKSANVISNING PGS 418 Kärcher

Tilbehør og reservedele 51

Leveringsomfang.... 51

Pleje og vedligeholdelse 53

Hjælp ved fejl 53

Garanti 53

Tekniske data 53

EU-overensstemmelseserklæring 54

Tilbehør og reservedele

Fare for tilskadekomst og beskadigelse

Pleje og vedligeholdelse

EU-overensstemmelseserklæring

Type: PGS 4-18 ("PGS" betyder trådløs teleskopsav)

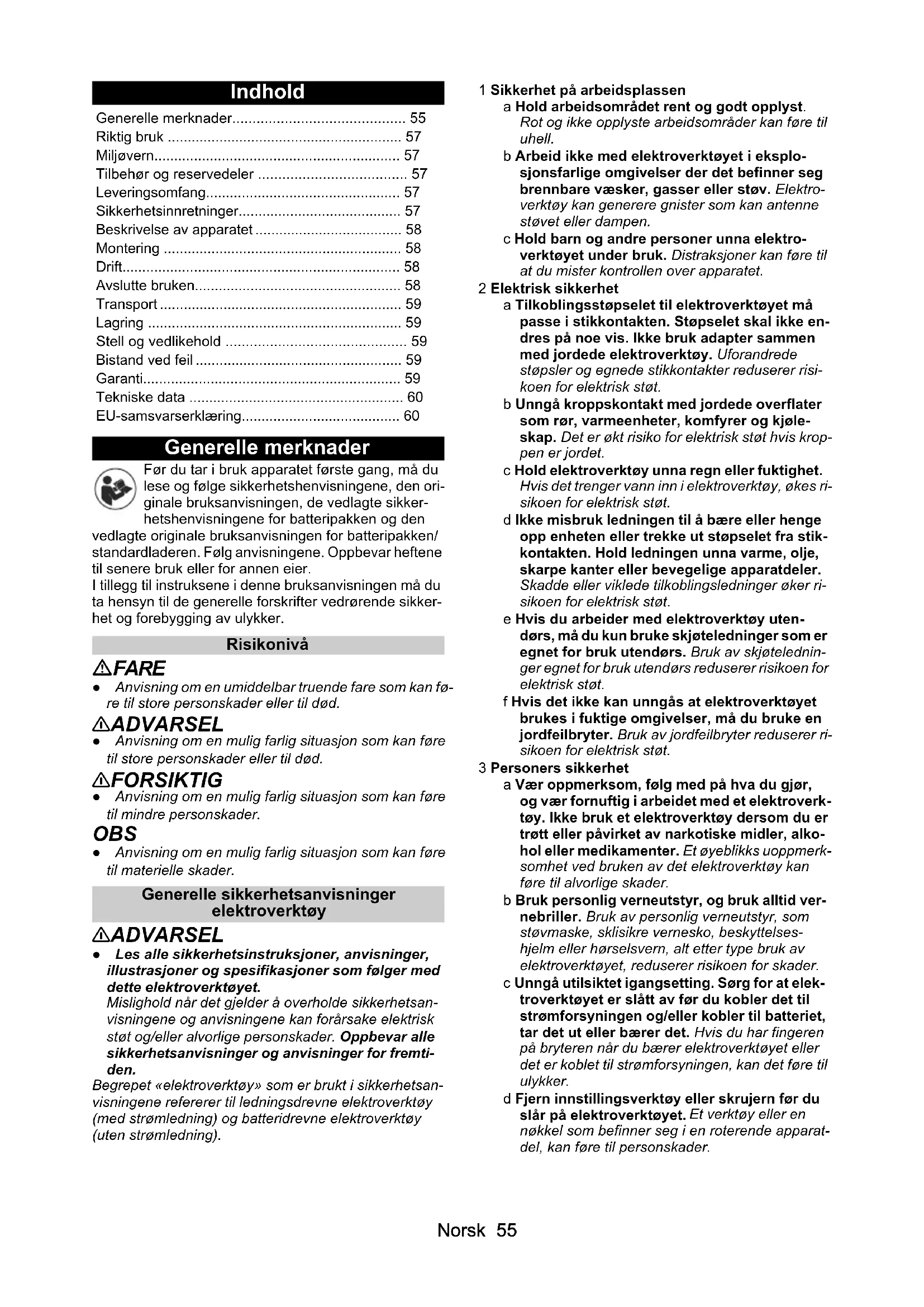

Tilbehør og reservedeler 57

Leveringsomfang.... 57

Sikkerhetsinnretninger 57

Beskrivelse av apparatet 58

Montering 58

Drift....58

Avslutte bruken.... 58

Transport 59

Lagring 59

Stell og vedlikehold 59

Bistand ved feil 59

Garanti....59

Tekniske data 60

EU-samsvarserklæring.... 60

Generelle merknader

vedlagte originale bruksanvisningen for batteripakken/standardladeren. Følg anvisningene. Oppbevar heftene til senere bruk eller for annen eier.

I tillegg til instruksene i denne bruksanvisningen må du ta hensyn til de generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

▲ADVARSEL

- Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

- Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

- Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Generelle sikkerhetsanvisninger elektroverktøy

▲ADVARSEL

- Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og spesifikasjoner som følger med dette elektroverktøyet.

Mislighold når det gjelder å overholde sikkerhetsanvisningene og anvisningene kan forårsake elektrisk støt og/eller alvorlige personskader. Oppbevar alle sikkerhetsanvisninger og anvisninger for fremtiden.

Begrepet «elektroverktøy» som er brukt i sikkerhetsanvisningene refererer til ledningsdrevne elektroverktøy (med strømledning) og batteridrevne elektroverktøy (uten strømledning).

1 Sikkerhet på arbeidsplassen

a Hold arbeidsområdet rent og godt opplyst. Rot og ikke opplyste arbeidsområder kan føre til uhell.

b Arbeid ikke med elektroverktøyet i eksplosjonsfarlige omgivelser der det befinner seg brennbare væsker, gasser eller støv. Elektroverktøy kan generere gnister som kan antenne støvet eller dampen.

c Hold barn og andre personer unna elektroverktøyet under bruk. Distraksjoner kan føre til at du mister kontrollen over apparatet.

2 Elektrisk sikkerhet

a Tilkoblingsstøpselet til elektroverktøyet må passe i stikkontakten. Støpselet skal ikke endres på noe vis. Ikke bruk adapter sammen med jordede elektroverktøy. Uforandrede støpsler og egnede stikkontakter reduserer risikoen for elektrisk støt.

b Unngå kroppskontakt med jordede overflater som rør, varmeenheter, komfyrer og kjøle-skap. Det er økt risiko for elektrisk støt hvis kroppen er jordet.

c Hold elektroverktøy unna regn eller fuktighet. Hvis det trenger vann inn i elektroverktøy, økes risikoen for elektrisk støt.

d Ikke misbruk ledningen til å bære eller henge opp enheten eller trekke ut støpselet fra stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige apparatdeler. Skadde eller viklede tilkoblingsledninger øker risikoen for elektrisk støt.

e Hvis du arbeider med elektroverktøy utendørs, må du kun bruke skjøteledninger som er egnet for bruk utendørs. Bruk av skjøteledninger egnet for bruk utendørs reduserer risikoen for elektrisk støt.

f Hvis det ikke kan unngås at elektroverktøyet brukes i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

3 Personers sikkerhet

a Vær oppmerksom, følg med på hva du gjør, og vær fornuftig i arbeidet med et elektroverktøy. Ikke bruk et elektroverktøy dersom du er trøtt eller påvirket av narkotiske midler, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruken av det elektroverktøy kan føre til alvorlige skader.

b Bruk personlig verneutstyr, og bruk alltid vernebriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, beskyttelseshjelm eller hørselsvern, alt etter type bruk av elektroverktøyet, reduserer risikoen for skader.

c Unngå utilsiktet igangsetting. Sørg for at elektroverktøyet er slått av før du kobler det til strømforsyningen og/eller kobler til batteriet, tar det ut eller bærer det. Hvis du har fingeren på bryteren når du bærer elektroverktøyet eller det er koblet til strømforsyningen, kan det føre til ulykker.

d Fjern innstillingsverktøy eller skrujern før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende apparatdel, kan føre til personskader.

e Unngå en unormal kroppsholdning. Sørg for å stå sikkert og hold likevekten til enhver tid. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f Bruk egnede klær. Ikke bruk romslige klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende klær, hansker, smykker eller langt hår kan trekkes inn av deler som beveger seg.
g Hvis det kan monteres støvavtrekk og -opp-samlingsinnretninger, må du påse at disse er koblet til og brukes riktig. Bruk av støvavtrekk kan redusere farer fra støv.
h Med kjennskapen du har fått på grunn av hyppig bruk av verktøyet, vil du unngå uforsiktig håndtering og ignorering av sikkerhetsprinsippene for verktøyet. En uforsiktig handling kan føre til alvorlige personskader på brøkdeler av et sekund.

4 Bruk og behandling av elektroverktøy

a Ikke overbelast apparatet. Bruk riktig elektroverktøy for arbeidet. Med egnet elektroverktøy arbeider du bedre og sikrere i det angitte ytelsesområdet.
b Ikke bruk elektroverktøy med defekt bryter. Et elektroverktøy som ikke lenger kan slås på eller av, er farlig og må repareres.
c Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du foretar apparatinnstillinger, skifter tilbehørsdeler eller legger bort apparatet. Disse forsiktighetstiltakene forhindrer utilsiktet oppstart av elektroverktøyet.
d Oppbevar elektroverktøy som ikke er i bruk utenfor barns rekkevidde. Ikke la personer bruke apparatet hvis de ikke er kjent med det eller har lest denne bruksanvisningen. Elektroverktøy er farlige hvis de brukes av uerfarne personer.
e Stell nøye med elektroverktøyet. Kontroller at bevegelige deler fungerer uten problemer og ikke sitter i klem, om deler er brukket eller ødelagt, eller så skadet at elektroverktøyets funksjon påvirkes. Få skadde deler reparert før apparatet brukes igjen. Mange ulykker skyldes dårlig vedlikeholdt elektroverktøy.
f Hold kutteverktøy skarpe og rene. Godt pleide kutteverktøy med skarpe kuttekanter setter seg sjeldnere i klem og er lettere å føre.
g Bruk elektroverktøy, tilbehør, bruksverktøy osv. i henhold til denne bruksanvisningen. Ta hensyn til arbeidsbetingelsene og oppgaven som skal utføres. Bruk av elektroverktøy til andre formål enn det de er tiltenkt, kan føre til farlige situasjoner.

5 Bruk og pleie av batteripakker

a Batteripakken skal kun lades med ladere som er godkjent av produsenten. Ladere som ikke er egnet for tilsvarende batteripakke, kan føre til brann.
b Bruk apparatet kun med egnet batteripakke. Bruk av andre batteripakker kan føre til person-skader eller brann.
c Når batteripakken ikke er i bruk, må den holdes unna metalliske gjenstander som kontorstifter, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan forårsake kortslutning. Kortslutning kan føre til brann eller eksplosjon.

d Under visse omstendigheter kan det lekke væske ut av batteripakken. Unngå kontakt med denne væsken. Hvis du kommer i kontakt med væsken, må du skylle grundig med vann. Hvis du får væsken i øynene, må du oppsøke lege umiddelbart. Batterivæske kan forårsake utslett og brannsår på huden.
e Ikke bruk batterier eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan utvise uforutsigbar oppførsel som kan føre til brann, eksplosjon eller fare for personskade.
f Ikke utsett batteripakken eller verktøyet for høye temperaturer eller brann. Kontakt med brann eller temperaturer over 130 °C kan forårsake eksplosjoner.
g Følg alle ladeinstruksjoner og ikke lad verk- tøyet eller batteripakken utenfor temperatu- området som er oppgitt i håndboken. Feil lading eller lading ved temperaturer utenfor det oppgitte området kan skade batteripakken og øke faren for brann.

6 Service

a La elektroverktøyet kun bli reparert av kvalifiserte fagfolk og kun med originale reservedeler. Da garanteres det at sikkerheten til apparatet opprettholdes.
b En skadet batteripakke må aldri repareres. Vedlikehold og reparasjon av batteripakker må bare utføres av produsenten eller av autoriserte tjenesteytere.

Sikkerhetsinstruksjoner for sabelsager

• Hold elektroverktøyet i de isolerte gripeflatene når du utfører arbeid der skjæretilbehøret kan berøre skjulte strømkabler.Hvis sagbladet kommer i kontakt med en spenningsførende ledning, kan metalldeler i apparatet settes under spenning og forårsake elektrisk støt.
• Bruk klemmer for å sikre og støtte arbeidsstykket på en stabil plattform. Hvis du holder arbeidsstykket for hånd eller mot kroppen din, blir det ustabilt og kan føre til at du mister kontrollen over det.
• Elektroverktøyet skal bare holdes i de isolerte gripeflatene, da sagbladet kan komme i kontakt med skjulte strømledninger. Hvis sagbladet kommer i kontakt med en spenningsførende ledning, kan metalldeler i apparatet settes under spenning og forårsake elektrisk støt.
• Bruk egnede detektorer til å søke etter skjulte forsyningsledninger. Ved behov kan du be forsyningsforetaket om hjelp. Kontakt med elektriske ledninger kan føre til brann og elektrisk støt. Skader på en gassledning kan forårsake eksplosjon. Inn-trengning i vannrør vil gi materielle skader.
• Hold hendene unna sagbladet. Ikke berør undersiden av arbeidsstykket. Kontakt med sagbladet kan føre til personskader.
• Hold hendene unna løftestangen og hurtigstrammeren for sagbladet. Kontakt med sagbladet kan føre til personskader.
• Sett apparatet på arbeidsstykket bare når det er koblet inn. Det er fare for tilbakeslag hvis sagbladet setter seg fast i arbeidsstykket.

• Koble ut apparatet etter kutting. Trekk sagbladet ut av arbeidsstykket først etter at det har stoppet. På denne måten kan du unngå tilbakeslag og legge ned apparatet på en sikker måte.

• Bruk kun uskadde sagblader som er i perfekt stand. Bøyde eller sløve sagblader kan brekke, ha negativ innvirkning på snittet eller forårsake tilbakeslag

• Etter utkobling må du ikke bremse sagbladet til stillstand ved å trykke mot siden. Sagbladet kan skades, brekke eller forårsake tilbakeslag.
• Spenn materialet godt fast. Ikke støtt arbeidsstykket med hender eller føtter. Ikke berør gjenstander eller underlaget mens sagen er i gang. Det er fare for tilbakeslag.
• Sikre arbeidsstykket. Et arbeidsstykke som er spent fast med en strammeinnretning eller en skrutvinge, er tryggere enn et som holdes for hånd.
• Vent alltid til maskinen har stoppet helt før du legger den ned. Verktøyinnsatsen kan sette seg fast og føre til at du mister kontrollen over apparatet.
• Sperr på/av-bryteren i av-stilling før alle arbeider på maskinen (f.eks. vedlikehold, verktøyskift osv.) samt ved transport og lagring. Det er fare for personskader hvis på/av-bryteren betjenes ukontrollert.
• Beskytt apparatet mot varme, f.eks. mot konstant, intenst sollys samt mot brann, vann og fuktighet. Det er eksplosjonsfare.

Ytterligere sikkerhetsanvisninger

⚠ ADVARSEL • Forbrenningsfare. Sagbladet blir svært varmt under bruk. Ikke berør sagbladet.

Riktig bruk

⚠️FARE

Fare for kuttskader

Unngå ukontrollert start av apparatet.

Hvis enheten slås av automatisk på grunn av overbelastning, må du slippe PÅ/AV-bryteren med én gang. Vent til apparatet eller batteripakken er klar til bruk igjen før du starter på nytt.

⚠️FARE

Ikke forskriftsmessig bruk

Livsfare pga. kuttskader

• Apparatet er laget kun for privat bruk.
• Apparatet skal kun brukes til kutting av tre.
• Apparatet egner seg godt for grove sagkutt, rette eller buede snitt og fluktende overflatekutt.
• Når det brukes med grenbrakett, er apparatet egnet for kutting av grener.

All annen bruk eller endring av verktøyet er forbudt. Brukeren er ansvarlig for farer som oppstår grunnet feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Sikkerhetsinnretninger

⚠FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Låseknapp

Frigjøringsknappen blokkerer apparatbryteren og forhindrer at apparatet starter ukontrollert.

Figur B

① Frigjøringsknapp PÅ/AV-bryter

② PÅ/AV-bryter

For å bruke apparatet må du først trykke på frigjøringsknappen og så på PÅ/AV-bryteren.

	Generelle varseltegn
	Les bruksanvisningen og alle sikkerhets-anvisningene før du tar i bruk produktet.
	Bruk passende øye- og hørselsvern under arbeidet med apparatet.
	Bruk sklisikre og slitesterke hansker ved arbeid med apparatet.
	Hold tilskuere på trygg avstand fra elektroverktøyet.
	Ikke utsett apparatet for regn eller fuktige omgivelser.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Bilde, se grafikksider

Figur A

① Frigjøringsknapp batteripakke
② Holder for oppladbart batteri
③ Frigjøringsknapp Holder for oppladbart batteripakke
④Håndtak
⑤ Frigjøringsknapp PÅ/AV-bryter
⑥ PÅ/AV-bryter
⑦ Opplåsingstast grenbrakett
⑧ Grenbrakett
⑨ Beskyttelse foran
⑩Hurtigstrammeinnretning for sagblad
⑪ Sagblad for tre
⑫*Batteripakke

*ekstrautstyr

Montering

Sett inn batteripakken

1. Skyv holderen for batteripakken inn i holderen for sabelsagel til du hører at den går i inngrep.

Figur C

Merknad

Pass på at den sitter riktig!

Monter sagbladet

⚠FORSIKTIG

Fare for personskaper pga. skarpe sagtenner Bruk vernebriller og vernehansker under alle arbeider med og på apparatet.

Figur F

1. Drei hurtigstrammeren mot klokken og hold den.
2. Sett inn sagbladet.
3. Drei hurtigstrammeren med klokken tilbake til utgangsposisjon.

Merknad

Etter montering av sagbladet må du kontrollere at det sitter riktig.

Monter grenbrakett

⚠FORSIKTIG

Fare for personskaper pga. skarpe sagtenner Bruk vernebriller og vernehansker under alle arbeider med og på apparatet.

Figur E

1. Trykk på opplåsingstasten for grenbraketten.
2. Skyv grenbraketten inn i føringen til den går i inn-grep.

Montere batteripakke

1. Skyv batteripakken inn i holderen.

Figur G

Drift

Koble inn apparatet

Fare for personskaper pga. skarpe sagblader Bruk vernebriller og vernehansker under alle arbeider med og på apparatet.

Fluktende snitt uten grenbrakett

Merknad

Ved saging av tykkere grener og planker må du arbeide UTEN grenbrakett. Stykket som skal sages, må berøre frontbeskyttelsen. Bruk en gyngende bevegelse ved saging av runde stykker.

1. Slå på apparatet.
2. Sag med jevnt trykk.

Figur I

Nedsenking uten grenbrakett

Merknad

Ved saging av tykkere grener og planker må du arbeide UTEN grenbrakett. Stykket som skal sages, må berøre frontbeskyttelsen. Bruk en gyngende bevegelse ved saging av runde stykker.

1. Plasser underkanten av den fremre beskyttelsen på arbeidsstykket.
2. Slå på apparatet.
3. Vipp sagen fremover og senk sagbladet ned i arbeidsstykket.
4. Rett inn sagen i loddrett posisjon og sag langs skjærelinjen.

Figur J

Fluktende kutt med grenbrakett

1. Sett sagen med grenbrakett på arbeidsstykket med lett trykk.
2. Slå på apparatet.
3. Sag med jevnt trykk.

Figur K

Sager med teleskopforlengelse

Merknad

Teleskopforlengelsen er et valgfritt tilbehør for kapping av trær og grener opp til 3,5 m høyde.

Merknad

Les bruksanvisningen før du bruker teleskopforlengelsen.

Avslutte bruken

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).
2. Rengjør apparatet (se kapitlet Rengjøring av mas- kinen).

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Ta ut batteripakken fra holderen.

Figur L

Demonter grenbraketten

⚠FORSIKTIG

Fare for personskader på grunn av skarpe kniver

Bruk vernebriller og vernehansker ved alt arbeid på apparatet.

Figur N

1. Trykk på opplåsingstasten for grenbraketten.

2. Trekk ut grenbraketten forover.

Demonter sagbladet

⚠FORSIKTIG

Fare for personskader på grunn av skarpe kniver Bruk vernebriller og vernehansker ved alt arbeid på apparatet.

Figur M

1. Drei sagbladstrammeren mot klokken og hold den.

2. Trekk ut sagbladet.

3. Drei sagbladstrammeren med klokken tilbake til utgangsposisjon.

Transport

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved transport og lagring.

⚠FORSIKTIG

Ukontrollert start

Ta batteriet ut av apparatet før transport.

1. Ved transport i kjøretøy må maskinen sikres mot å skli og velte i henhold til gjeldende retningslinjer.

Lagring

⚠FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader

Ta hensyn til apparatets vekt ved lagring.

⚠FORSIKTIG

Ukontrollert start

Ta ut batteriet før apparatet lagres.

1. Rengjør apparatet, se kapitlet Rengjøring av maskinen.

2. Oppbevar apparatet på et tørt sted med god lufting. Hold apparatet unna korroderende stoffer som hagekjemikalier og veisalt. Apparatet skal ikke lagres utendørs.

Stell og vedlikehold

Rengjøring av maskinen

⚠FORSIKTIG

Ukontrollert start

Kuttskader

Ta batteriet ut av apparatet før alt arbeid på apparatet.

Merknad

Hold alltid maskinen og lufteåpningene rene for å garantere at den arbeider trygt og riktig.

Merknad

Rengjør sagbladholderen helst med trykkluft eller en myk børste.

Merknad

Ikke rengjør apparatet med vann.

Figur O

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er ikke satt riktig inn.	● Skyv batteriet inn i holderen til det klikker på plass.
	Holderen for batteripakken er ikke satt inn / har ikke gått i inngrep på riktig måte.	● Skyv holderen for batteripakken inn i festet til den går i lås.
	Batteriet er tomt. ● Lad opp batteriet.
	Batteriet er defekt. ● Skift ut batteriet.
Apparatet stopper under drift	Motoren er overopphetet	● Avbryt arbeidet og la motoren avkjøles.
	Batteripakken er tom. ● Batteripakken er utladet.
Sagbladet kan ikke settes inn eller tas ut	Sagbladstrammeren er ikke i riktig posisjon	● Sett sagbladstrammeren i riktig posisjon.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen. (Se adresse på baksiden)

Tekniske data

PGS 4-18

Effektspesifikasjoner apparat

Nominell spenning V 18

Antall slag /min 0-2500

Slaglengde mm 20

Diameter skjæremateriale (maks.) mm 80 uten grenbrakett

Diameter skjæremateriale (maks.) mm 50 med grenbrakett

Mål og vekt

Vekt (uten batteripakke) kg 1,4
Lengde x bredde x høyde mm 475 x 89	x 174

Med forbehold om tekniske endringer.

Informasjon om støy og vibrasjon

Totale vibrasjonsverdier a_h (vektorsum tre retninger) og usikkerhet K registrert iht. NS-EN 62841-2-11: Saging av sponplater: a_h,B = 6,2 m/s^2 , K=1,5 m/s^2 , saging av trebjelker: a_h,WB = 8,1 m/s^2 , K=1,5 m/s^2

Verdier for lydutslipp registrert iht. EN 62841-2-11. Vanligvis er det A-vurderte lydtrykknivået for produktet 94 dB(A) og lydeffektnivået er 83 dB(A), K=3 dB og i kombinasjon med forlengelse (2.445-247.0). Vanligvis er det A-vurderte lydeffektnivået 91 dB(A) og lydtrykknivået er 82 dB(A), K=3 dB. Bruk hørselsvern! .I kombinasjon med forlengelse (2.445-247.0): ah=5,6 m/s², K=1,5 m/s². Vibrasjonsnivået som er oppgitt i disse instruksjonene, er målt iht. en måleprosedyre som er standardisert i EN 62841 og kan brukes til å sammenligne elektroverktøy. Det er også egnet for en foreløpig vurdering av vibrasjonsbelastningen.

▲ADVARSEL

Under faktisk bruk av det elektriske verktøyet kan vibrasjons- og støyutslippene avvike fra de angitte verdiene, avhengig av måten det elektroverktøyet brukes på, spesielt hvilken type arbeidsstykke som behandles.

Merknad

Begrens støyutiklingen til et minimum!

• Bruk kun apparater uten feil.
- Vedlikehold og rengjør apparatet regelmessig.
- Tilpass arbeidsmåten til apparatet.
- Ikke overbelast apparatet.
- Få apparatet kontrollert ved behov.
- Slå av apparatet när det ikke er i bruk.
- Bruk hansker.

⚠FORSIKTIG

Restrisikoer

Selv om du bruker dette elektroverktøyet riktig, finnes det alltid restfarer. Følgende farer kan oppstå i sammenheng med utforming og utførelse av dette elektroverktøyet:

• Lungeskader hvis det ikke brukes en egnet støvmaske.
• Hørselsskader hvis det ikke brukes et egnet hørselsvern.
• Helseskader som følge av hånd-arm vibrasjoner hvis enheten brukes over et lengre tidsrom eller ikke føres og vedlikeholdes på riktig måte.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggen-de helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: PGS (batteridrevet teleskopsag)

Type: PGS 4-18 («PGS» betyr batteridrevet tele-skopsag)

Gjeldende EU-direktiver

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Undvik oavsiktlig start av maskinen.

Rengöring av maskinen

⚠FÖRSIKTIGHET

Okontrollerad start

Skärskador
