Produkttype	Induksjonskoketopp med integrert hette
Merke	Elica
Modell	NikolaTesla ALPHA PRF0183127
Strømforsyning	220-240 V ~ 50/60 Hz
Maksimalt effektforbruk	Opptil 7,4 kW (justerbar via Power Limitation)
Koketype	Induksjon
Antall kokesoner	4 soner
Effekttrinn	9 trinn (1-9) + Power Booster (P)
Power Booster-funksjon	Ja, tidsinnstilling 5 minutter
Automatic Heat Up-funksjon	Ja, for trinn 7-9
Temperature Manager-funksjon	Ja, holder konstant temperatur
Timer-funksjon	Timer for kokesoner og frittstående timer (opptil 1t59min)
Pause-funksjon	Ja, avbryter matlagingen (maks 10 min)
Key Lock-funksjon	Ja, tastelås
Power Limitation-funksjon	Ja, kan begrense strømforbruket (7,4 / 4,5 / 3,1 kW)
Integrert avtrekk	Ja, 4 hastigheter + Power Booster
Automatisk avtrekksdrift	Ja, tilpasser hastigheten etter matlaging
Fettfiltre	Metall, vaskbare (manuelt eller oppvaskmaskin)
Kull-/keramikkfiltre	Regenererbare (stekeovn 200°C i 45 min)
Rengjøring av plate	Myk klut, spesifikke produkter; unngå skuresvamper
Sikkerhet	Automatisk avstenging, kasseroledetektor, lås, restvarmeindikator
Standarder	EN/IEC 60335-1, EN/IEC 60335-2-6, EN/IEC 60335-2-31, etc.
Avhending ved livets slutt	I samsvar med WEEE (Direktiv 2012/19/EU)
Tilbehør (valgfritt)	Kit Window (vindussensor), avtrekksrør, filtre

Ofte stilte spørsmål - NikolaTesla ALPHA PRF0183127 ELICA

Hvordan slår jeg på koketoppen?

Trykk på ON/OFF-knappen (1). Skjermen slås på. Deretter velger du ønsket kokesone ved å berøre den tilhørende Velg/Skjerm-sonen (2). Bruk Valglinjen (3) for å stille inn effekttrinn.

Hvordan bruker jeg Power Booster-funksjonen?

For å aktivere Power Booster, stryk og dra fingeren på Valglinjen (3) forbi trinn 9. Symbolet P vises. Denne funksjonen forblir aktiv i 5 minutter, deretter går effekten tilbake til forrige trinn.

Hvordan stiller jeg inn timeren for en kokesone?

Velg først kokesonen (2), trykk deretter på Timer kokesoner-knappen (6). Bruk + og --knappene (5) for å angi varighet (maks 1t59min). Vent 10 sekunder for å starte nedtellingen. Når tiden er ute, slås sonen av og et lydsignal høres.

Hvordan rengjør jeg induksjonstoppen?

La koketoppen avkjøles. Bruk en myk klut eller tørkepapir. For gjenstridige flekker, bruk et spesialprodukt for induksjonstopper. Unngå skuresvamper og aggressive kjemikalier. Bruk aldri damprenser.

Hvordan rengjør jeg fettfiltrene?

Fettfiltrene bør rengjøres en gang i måneden (eller når indikatoren lyser). Vask dem for hånd med et nøytralt vaskemiddel eller i oppvaskmaskin på lav temperatur og raskt program. Tørk dem grundig før de settes tilbake.

Hvordan tilbakestiller jeg filtermetningsindikatoren etter rengjøring?

Etter rengjøring eller utskifting av filtre, trykk lenge på FILTER-knappen (13). Indikatoren slukker og nedtellingen starter på nytt.

Hva gjør jeg hvis en feilkode E2 eller E3 vises?

E2: Kokesonen slår seg av på grunn av overoppheting. Vent til koketoppen er avkjølt før du bruker den igjen. E3: Karet er uegnet (magnetiske egenskaper tapt). Fjern kasserollen og bruk et induksjonsegnet kar.

Hvordan aktiverer jeg tastelås (Key Lock)?

Trykk på Key Lock-knappen (10) for å aktivere låsen. Tastene er låst, men pågående funksjoner forblir aktive. For å deaktivere, trykk på samme knapp igjen.

Hvordan bruker jeg Automatic Heat Up-funksjonen?

Slå på kokesonen og still inn et effekttrinn mellom 7 og 9. Trykk på Automatic Heat Up-knappen (7). Skjermen viser blinkende A. Koketoppen varmer raskt opp til det innstilte trinnet uten å brenne maten.

Hvordan installerer jeg apparatet i avtrekksversjon?

Koble luftutløpsflensen til et eksternt avtrekksrør med diameter 150 mm (eller rektangulært 222x89 mm). Bruk maksimalt 7 lineære meter rør og ikke mer enn to 90°-bend. Forsikre deg om at avtrekket er i samsvar med lokale forskrifter.

BRUKSANVISNING NikolaTesla ALPHA PRF0183127 ELICA

detaljer som ar markerade medenna symbol kana has separat hos specialiserade aterforsäljare.

• Kengöring av metallgallet:

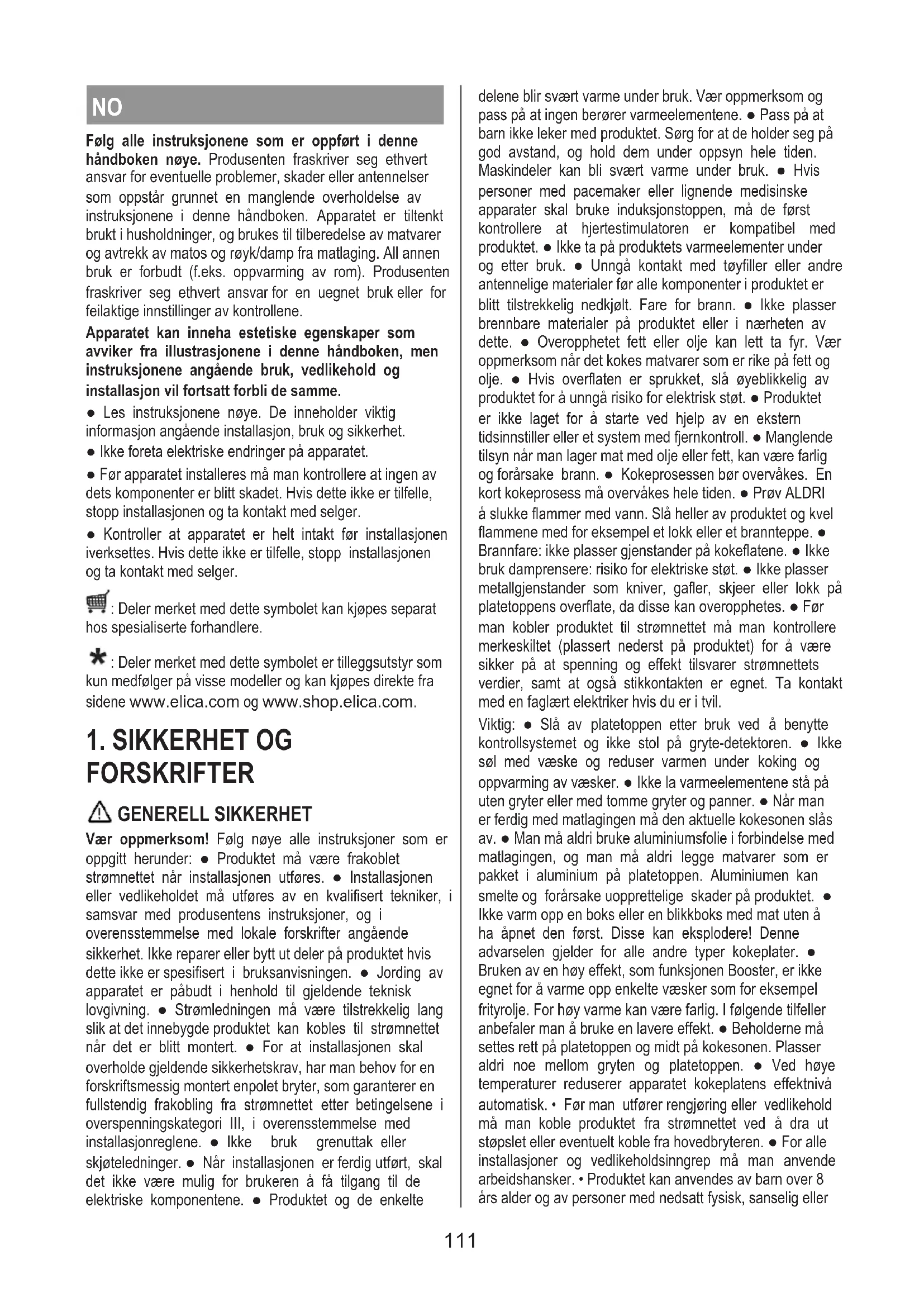

Følg alle instruksjonene som er oppført i denne handboken nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i/DDne handboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstillinger av kontrollene.

Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i dette handboken, men instruksjonene angæende bruk, vedlikehold og installationsjon vil fortsett forbli de samme.

• Les instruksjonene nøye. De inneholder viktig informasjon angæende installationsjon, bruk og sikkerhet.
• Ikke foreta elektriske endringer på apparatet.
• Før apparatet installereres må man kontrollere at ingen av dets componenter er blitt skadet. Hvis dette ikke er tilfelle, stopp INSTALLASJONEN og ta kontakt med selger.
• Kontroller at apparatet er helt intakt før installasjonen iverksettes. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger.

: Deler merket med dette symbolet kan kjipes separat.
spesialiserte forhandlere.

: Deler merket med dette symbolet er tilleggsutstyr som medfolger på visse modeller og kan kjopes direkte fraene www.elica.com og www.shop.elica.com.

1. SIKKERHET OG FORSKRIFTER

GENERELL SIKKERHET

Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: ● Produktet mA经验和 frakoblet strømnette tør installasjonen utfores. ● Installasjonen eller vedlikeholdet mA utfores av en kvalifisert tekniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskritter angæende sikkerhet. Ikke reparer eller bytt ut deler på produit hem dette ikke er spesifisert i braksanvisningen. ● Jording av apparatet er pâbudt i henhold til gjeldende teknik lovvginning. ● Strømledningen mA经验和 tilstrekkelig lang sikaret at det innebygde produits kan kobles til strømnette tør det er blitt montert. ● For at installationsjonen skal overholde gjeldende sikkerhetskrav, har man behov for en forskriftsmessig monter enpolet bryter, som garanterer en fullstendig frakoblig fra strømnette etter betingelsene i overspenningskategori III, i overensstemmelse med installationsjonreglene. ● Ikke bruk grenuttak eller skjøteledninger. ● Nær installationsjonen er fertig utført, skal det ikke mulig for brukeren à fã tilgang til de elektriske componentene. ● Produktet og de enkelte

delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berør er varmee elementene. ● Pass på at barn ikke leker medprodukter. Sørg for at de holder seg på god avstand, og hold dem unter oppsyn—hele tiden. Maskindeler kan bli svært varme under bruk. ● Hvis personer med pacemaker eller lignende medisinske apparater skal bruke induksjonstoppen, på de første kontrollere at hjertestimulatoren er kompatibel medprodukter. ● Ikke ta påprodukts varmeelementer under og fetter bruk. ● Unngå kontakt med toyfiller aller andre antennelige materialer for alle componenter i produitet er blitt tilstrekkelig nedkjølt. Fare for brann. ● Ikke plasser brennbare materialer på produitet eri nærhen et dette. ● Overopphetet fett erlen olje kanlett ta fyr. Vær oppmerksomningar det kokes matvarer som er rike på fett og olje. ● Hvis overflaten er sprukket, slå øyeblikelig av produitet for ø unngå risiko for elektrisk støt. ● Produktet er ikke laget for ø starte ved hjelp av en ekstern tidsinnstiller erler et system med fjernkontroll. ● Manglende tilsynningar man lager mat med olje erller fett, kan vare farlig og forårsake brann. ● Kokeprossessen bor overvåkes. En kort kokeprossess ma overvåkes hele tiden. ● Prov ALDRI Å slukke flammer med vann. Slå Heller av produitet og kvel flammene med for eksempel et lokk erler et branntepep. ● Brannfare: ikke plasser gjenstander på kokeflatene. ● Ikke bruk damprensere: risiko for elektriske støt. ● Ikke plasser metallgjenstander som kniver, gafler, skjeer erller lokk på platetoppens overflate, da disse kan overopphetes. ● Før man kobler produitet til strømnettet på man kontrollere merkeskiltet (plassert nederst på produitet) for ø vare sikker på at penning og effekt tilsvarer strømnettets verdier, samt at ogsså stikkontakten er egnet. Ta kontakt med en faglært elektriker hvis du er i tvil.

Viktig: • Slå av platetoppen erter bruk ved Å benyttke kontrollsystemet og ikke stol på gryte-detektoren. • Ikke søl med væske og reduser varmen under koking og oppvarming av væsker. • Ikke la varmeelementene stå på uten gryter erler med tomme gryter og panner. • Når man er ferdig med matlagingenmö den aktuelle kokesonnen slås av. • Man må aldri bruke aluminiumsfolie i forbindelse med matlagingen, og man må aldri legge matvarer som er pakket i aluminium på platetoppen. Aluminiumen kan smelte og forårsake uopprettelige skader på produitet. • Ikke varm opp en boks eller en blikkboks med mat uten Å ha apnet den Först. Disse kan eksplodere! Denne advarselen gjelder for alle andere typer kokeplater. • Bruken av en høy effekt, som funksjonen Booster, er ikke egnet for Å varme opp enkelte væsker som for eksempel frityrolje. For høy varme kan+vare farlig. I ffolgende tilfeller anbefaler man Å bruke en lavere effekt. • Beholderne må settesrett på platetoppen ogmidt på kokesonen. Plasser aldri noe mellom gryten og platetoppen. • Ved høy temperaturer reduserer apparatet kokeplatens effektnivá automatisk. • Før man utfører rengjøring erller vedlikehold må man koble produitet fra strømnettet ved Å dra ut stoppslet erler eventuelt koble fra hovedbryteren. • For alle installasjoner og vedlikeholdsinngrep må man anvende arbeidshansker. • Produktet kan anwendes av barn over 8 Års alder og av personer med nedsatt fysisk, sanselig eller

mental funksjonsevne, somt personer uten erfaring eller med manglende kunnskap, gitt at disse holds under oppsyn erler har vært gjenstand for opplæring i sikker bruk avproduktet, og har forstätt de farer og risikoor som er forbundet medBruken av dette. Barn må kontrolleres sik at de ikke leker medproduk. Rengjøring og vedlikehold må违法犯罪 av barn hvis disse违法犯罪 under oppsyn. Lokalet måvine utstyrt med en tilstrekkelig ventilasjon närproduk t brukes samtidig med andre apparater som forbrenner gass erler andere typerebnnstoffer. Produktet mä rengjores regelmessig bade innvendig og utvendig (MINST EN GANG I MANEDEN) og alltid i samsvar med det som er blitt uttrykkenig oppgitt i vedlikeholdsinstruktjone. Manglende etterfolgLelse av standardene for rengjöring avproduk t og skifte/rengjöring av filter medforer risiko for antennelser. Flambering er strengt fordutd. Åpne flammer er skadelige for filtrene og kan medføre antenner. Dette mä derfor alltid unngas. Frityrsteking mä gjores med største forsiktigkeit, sik at ikke den varme oljen antennes. OBS! Nár platetoppen er i funksjon kan alle de tilgengelig delene i apparatet bli varme. OBS! Ikke koble produitet til strømnettet ffor installasjonen er helt fertig. Hva angar tekniske og sikkerhetsmessige forholdsrregler som mä tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. Luft som trekke ut må ikke fores i rør som brukes til a tømme røyk fra gassdrevne eller brennstoffbaserte apparater. Man må aldri bruke produitet uten at risten er blitt montert korrekt! Bruk kun de medfolgende skruene i forbindelse med installasjonen, eller gå til innkjop av korrekte skruer. Bruk skruer med korrekt lenghte i henhold til informasjonen i installasjonsveiledningen. När dette produitet brukes samtidig med andre typer apparater som driftes med energia som/DDektrisk, mä det negative trykket i rommet aldri overskride 4 Pa (4× 10 - 5 bar). Det er viktig a ta varpe på donne handboken sik at den er tilgengelig ved senere behov. Sorg for at den følger med produitet hvis det selges, overforesller flyttes.

SIKKERHET VED ELEKTRISK TILKOBLING

• Koble produit fra strømforsyningen. - Installasjon ma utfores av faglært og kvalifisert personell, som kjenner til gjeldende regler for installationsjon og sikkerhet. - Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander som oppstår grunnet en manglende overholdelse av retningslinjene som er oppfør t dette kapittelet. - Strømledningen på vind er lang nok til at platetoppen kan fjernes fra benkeplaten. - Se til at spenningen, som er oppfør på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor produit installeres. - Ikke bruk skjeteledninger. - Den elektriske jordledningen på vindere 2 cm lengre enn de andere ledningene. - Hvis produit-itke er utstyrt med strømledning, på det brukes en med et tverrnitt på 2,5 mm2 for effektverdier på optil 5500 Watt, mens hoyere effektverdier trenger et tverrnitt på 4 mm2. - Ledningen pågressive, lungs hele dens lengde,kommen opp i en

temperatur som overgår romtemperaturen med mer enn 50^ . · Produktet er laget for a vare konstant tilkoblet strømnettet. Foreta derfor koblingen til det faste nettet ved hjelp av en godkjent enpolet bryter, som garanterer fullstendig frakobling fra nettet ved en overspenning i kategori III, og som erlett tilgengelig etter at installasjonen er fullført.

• OBS! Skifte av forbindelsesledningen på utføres av vår autoriserte teknik kundeservice, eller eventuelt av en person med lignende kvalifikasjoner.
• OBS! Før kretsen kobles til nettstrommen igjen, på man kontrollere at den fungerer riktig og at forsyningsledningen er riktig montert.

POWER LIMITATION: Produktet er utstyrt med funksjonen Power Limitation, sik at man kan stille inn en greanseverdi for maksimal effektforbruk (kw)

Innstillingen må utføres när man koblerprodukter til strømnettet, eller när man kobler inn delve strømforsyningen (innen 2 minutter). Foreta dimensjonering av vernet til det elektriske anlegget basert på valgt effektbegrensningsnivå (Power Limitation). For innstilling av Power Limitation henvises det til seksjonen Maskinfunksjon i dette.Handboken.

WINDOWS-MONTERINGSSETT Produktet er utviklet for Å brukesammen med et monteringssett for Window-sensor (ikke levert av produsenten). När Window-sensoren installereres (og kun när apparatet brukes med avtrekksfunksjonen aktivert), vil luftavrekket slutte Å fungere hver gang vinduet i rommet hvor sensoren er blitt montert er lukket. Tilkobling av monteringssettet på apparatet mä gjores av en faglært og spesialisert tekniker. Monteringssettet mä ha separat sertifikat i henhold til sikkerhetsstandder som gjelder for componenten og dens anvendelseammen med apparatet. Installasjonen mä utføres i henhold til tekniske standder og lovgivning som gjelder for forbrukerelektronikk.

OBS! Monteringssettet på kobles til apparatet gjennom en sertifisert lavspenningskrets (SELV). Produsenten av apparatet fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet defekter og/eller funksjonsproblemer og/eller feilaktig INSTALLsjon av dette monteringssettet.

INSTALLASJONSSIKKERHET

• Både den elektriske og den mekaniske installationsjønen mæ utføres av faglærte personer.

• Før man starter med installationsjonen: Etter Å ha pakket utprodukitet på man kontrollere at det ikke er blitt skadet underveis i transporten. Hvis det oppstår problemer bes man kontakte forhandleren eller teknik kundestøtte før installationsjonen startes. KontROLLER at det kjøpte produits utvendige mål er egnet for stedet hvor det skal installereres. Kontroller at det ikke er blitt lagt igjen materialer (for eksempel poser med skruer, garantihefter osv.) i emballasjen etter transporten, og ta eventuelt vare på dette. KontROLLER øgså at det finnes et egnet strømuttak på stedet hvor installationsjonen gjøres.

• Klargjøring av møbel forinnebygging:

• Produktet kan ikke installeres over kjøleenheter, oppvaskmaskiner, peiser, owner, vaskemaskiner og tørketromler. Utfør alle utskjæringer før platetoppen settes på plass og fjern alt av sagflis og sponrester. Minste avstand mellom platetoppen og veggen skal vare minst 50mm i front, minst 50mm til sidene og minst 500mm i overkant.

NB: I forbindelse med prosjektering av avstandene skal man alltid rette seg etter anvisingene til kjonkenprodusenten.

• For en optimal installationsjon anbefales det Å ha en Åpning i kjøkkenlisten hvor det kan settes inn en luftrist.
• Viktig: Bruk enkomponent tetningslim (S) som tälert temperaturer helt opp til 250^ . Før installasjonen startes opp må alle overflater som skal limes rengjores nøye for ethvert materiale som kan tenkes Å redusere limets hefteevne (.f.eks. limfjernere, visse typ konserveringsmidler, fett, oljer, støv, gamle limrester osv.). Limet må fordeles langs—hele parameteren til installasjonsstedet. Etter liming må man la limet tørke i cirka 24 timer.
• OBS! Manglende installationsj an skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Merk: For en korrekt installasjon av produitet anbefales det Å teipe rørene med et limbänd som innehar fölgende egenskaper: Elastisk film i myk PVC med akrylatbasert lim i samsvar med forskrift DIN EN 60454, som er flammehemmende og motstandsdyktig mot elding, temperatursvingninger og lave temperaturer.

KASSERING VED ENDT LIVSSYKLUS

Dette apparatet er blitt merket i samsvar med 2012/19/EC - UK SI 2013 Nr.3113, WEEE direktivet (Waste Electrical and Electronic Equipment).

Ved Å se til at dette produitet kasseres på korrekt mæte. hjelperBrukerentilmeda unngapotensielle negative konsekvenserfor miljø og helse.Symbolet på produitet eller på dokumentasjonen som følger med dette, indikerer at det ikke må kastesammen med vanlig husholdningsavfall, men leveres inn til en miljostasjonller returpunkt som tar seg av gjenvinning av elektrisk og elektronisk avfall.Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall.Forytterligere informasjon om behandling og gjenvinning av dette produitet, vennligst takontakt med lokale myndigheter, en gjenvinningsstasjon,ller butikken hvor produitet ble kjøpt.

FORSKRIFTER

Apparatet er blitt utviklet, testet og oppført i henhold til følgende lovgivning:

• Sikkerhet: EN/IEC 60335-1, EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233. -Ytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168, EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301.EN 60350-2. -EMC: EN 55014-1, CISPR 14-1, EN

55014-2, CISPR 14-2, EN/IEC 61000-3-3, EN/IEC 61000-3-12.

BRUKSANBEFALINGER

Anbefalinger for korrekt bruk og reduksjon av miljobelastning: Når man begyinner á tilberede mat anbefales det Å starte opp apparatet ved lavesto hastighet. La det stå på noen minutter ögså etter at man er ferdig. Man kan öke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjorden kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det Å bytte karonfilter ved behov. For at fettfilter skal beholde sein ytelse må de rengjores ved behov. For a oppná optimal ytelse og redusere støynivæt bes manBruke maksimal diameter i rørsystemet som er gjengitt i/DDne handboken.

2. BRUK

HVORDAN BRUKE PLATETOPPEN

Induksjonstoppen baserer seg på det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overfores direkte fra kilden til kjelen.

Fordeler: Hvis manSAMmenligner varinduksjonstopp med en elektrisk cokeplate, ser man at var er: Sikrere: lavere temperatur i glassoverflaten. Raskere: kortere oppvarmingsid. Mer noyaktig: platetoppen reagerer umiddelbart paenhver kommando. Mer effektiv: 90% av energien som brukes omdannes til varme. I tillegg avbrytes varmeoverfaringen oyeblikkelig hvis gryten fjernes fra platen, sik at man unngar unodvendig varmespredning.

BRUK AV BEHOLDERE TIL MATLAGING

• Beholdere som kan brukes under matlaging

Bruk kun kjeler som er merket med dette symbolet.

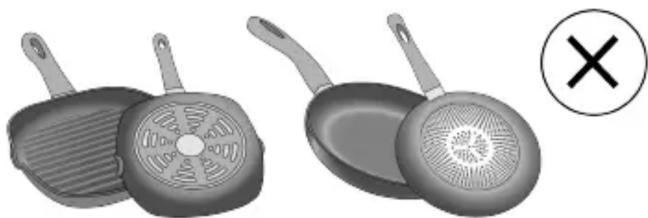

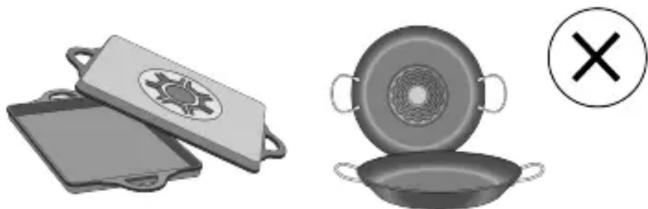

Viktig:

for a unnga varige skader pa overflaten, ikke bruk:

• Beholdere som/DDke har en helt flat bunn.
• Beholdere i metall med emaljert bunn.
• Beholderé med grov bunn som kan skrape opp platetoppens overflate.
• Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.
• Ikke alle kjeler som brukes på induksjonstopper fungerer optimalt. Dette er grunnet bunnene som kan vengeance delvis produsert i ferromagnetisk materia! Nár kjelene eller pannene kjøpes ma man kontrollere følgende:
• Bunnen på kun bestå av ferromagnetisk materiale. I motsatt fall vil[bäde varmeoverføringen og -homogeniteten reduseres og føre til overflatetemperaturer som ikke er egnet for pannen/kjelen.

• Bunnen må ikke inneholde aluminium. Kokekaret varmes ikke opp og vil muligens ikke gjenkjennes av induksjonstuppen.

-Bunnerne ma ikke flate eller har grove flater.
- Redusererkontaktflaten mellom induksjonstopp og kokekar, noe som fører til en reduksjon i effektivitet og forverring av resultatet.

Gamle kokekar

Bruk en magnet for Å kontrollere om den gamle pannen/ gryten ineholder jern. Panner/kjeler/gryter uten magnet kan ikke benytttes. Angivelsene i den forrige paragrafengjelder ogss i disse tilfellene.

Anbefalt diameter på grytebunn

OBS! For Å oppretholde stekeytelsen ogproduktkvaliteten anbefales det Å IKKE bruke induksjonsadaptere.

- Energisparing

Bruk fat og kjeler som har en diameter i bunnen som samsvarer med størrelsen til kokesonen. Bruk kun kjeler og fat med flat bunn. Hvis mulig burde man bruke lokk pa kjelene under koking. Kok grønnsaker, poteter osv. i smæ mengder vann for Å redusere koketiden. Bruk trykkoker som ytterligere reduserer energiforbruk og koketid. Sett kjelen i midten av kokesonen som er avmerket pa platetoppen.

BRUK AV AVTREKKET

Avtrekket kan brukes bade med ekstern avtrekksfunksjon aller med filtreringsfunksjon med intern resirkulering.

Det henvises til sidene www.elica.com og www.shop.elica.com for informasjon om den komplette

serien med tilgengelige monteringssett, bade for filtrerings-og avtrekksfunksjon.

trekksversjon:

Damp og os trekkes ut via en série med rørkretser (måkjøpes separat). Koble produitet til rør og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen). Forytterligere informasjon om rørene og deres diameter henvises det sider som tar for seg ekstrautstyr i installasjonshändboken - Avtrekksversjon. Bruk av rør og avtrekkshull medindre diameter vil føre til en reduksjon av avtrekkskapatiteten og en betraktelig økning av støynivæt. Vi fraskriver oss derfor alt ansvar

For øoppå maksimal avtrekkskapasitet: · Det anbefales Å ha en maksimal rørlengde på 7 meter. · Det anbefales Å ha maksimalt to 90^ bøyer auf rørlengde tilsvarende 7 meter · Unngå drastiske endringer i kanalens tverrnitt og foretrekk alltid et tverrnitt på Ø 150 mm (eller rektangulært på 222 x 89 mm).

erversjon:

Luften som trekkes ut filtreres via fettfiltrene og luktfiltrene for de fores tilbake i rommet via rorene (luktfiltre og rør mA kjopes separat). For ytterligere informasjon henvises det til sidene som tar for seg tilbehør og konfigurasjoner (for filterversjon) i den illustrerte delen av delle handboken.

3. DRIFTSFUNKSJON

KONTROLLPANEL

T. funksjon

1	ON/OFF på platetoppen / avrekket
2	Valg av kokesone / Dislay i kokesone
3	Øke/redusere effektnivå og hastighet (effekt) i avrekket

	Vise effektivå og hastighet (effekt) i avtrekket
4	Aktivering av “STAND ALONE” Timer
	Display: “STAND ALONE” Timer / Timer for kokesone.
5	Øke/redisere /“STAND ALONE” Timer-tid / Timer for kokesone
6	Innkobling av Timer Kokesoner
	Aktiv Indikator Timer Kokesoner
7	Aktivering av Automatic Heat Up (automatisk oppvarming).
	Innkobling av Temperature Manager (Temperaturkontroll) (Warming Function) (oppvarmingsfunksjon)
9	Pause
10	Key Lock (Tastelås)
11	Indikator for aktivi avtrekk
	Aktivere indicator for filtermetning
12	Valg/Innkobling av avtrekk
	Display for Avtrekk
	Display metning av Kull-/keramisk filter – Fettfilter
13	Nullstilling av Filtertiltetting
14	Innkobling av automatisk funksjon for avtrekk

FØR MAN STARTER

Alle funksjoner på这部分 koketoppen er laget for overholde strenge sikkerhetskrav. Av这部分 grunn:

• Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk,=hvis det ikke finnes gryter/ panner på platen eller,hvis disse er plassert feil.
• I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres när man velger en funksjon som har behov for andre innstlinger og disse ikke oppgis (f. eks.: "Slå på koketoppen" uten Å "Velge kokesone" og "Driftstemperatur", eller "Lock (lase)-funksjon" eller "Timer").

Vent til displayet slár seg av För du nærmer deg kokesonnen.

Vær oppmerksom! Ved (f. eks.) lengre tids bruk kan det hende at kokesonnen ikke slår seg øyeblikelig av, da den befinner seg i nedkjølingsfasen. På koketoppens display vises symbolet H for Å vise at dette casen er aktiv. Vent til displayet slår seg av for du næmer deg kokesonnen.

Symbolet tennes. Fortsett a trykke: Alle tilgengelige funksjoner vil bli synlige noen oyeblikk, deretter vil kun hovedfunksjonene forbli aktive. De andre funksjonene kan brukes, og vil aktiveres etterhvert under den videreBruken av encheten.

Viktig : Alle de tilgengelige funksjonene vil lyse, men med svak lysstyrke, som vil bli sterkere bare i det øyeblikket de kobles inn.

Trykk igjen for a sla av

Merknad: Denne funksjonen har forrang over andre funksjoner.

• Valg av kokesoner

Stryk over (trykk) området for Valg/Display (2) som tilsvarer ønsket kokesone.

Power Level (effektniva)

Platetoppen er utstyrt med 9 effektnivær. Stryk over og la fingrene gli langs Valglinjen (3):

mot venstre for a redusere effektivaret

Effektivitet som stilles inn vil vises i omraret for Valg/

Display (2)

Power Booster (forsterkernivá)

Produkt er utstyrt med et ekstra effektniva (over nivaet), som forblir aktivt i 5 minutter før effektnivaet gartilbake til forrige niva.

Stryk over og la fingrene gli langs Valglinjen (3) (forbinivæt bog koble inn Power Booster (effektforsterker). Forsterkernivæt angis i feltet for Valg/Display (2) med symbolet

• Kokesone-Timer

Funksjonen Kokesone-Timer er en nedtellingsfunksjon som det er mulig Å stille inn, ochå samtidig, på haver kokesone. Etter endt innstilt tid vil kokesonene slukkes automatisk ogBrukeren varsles med et lydsignal.

Innkobling av funksjonen Timer for Kokesoner

• Stryk over (trykk) området for Valg/Display (2) (effektiv aannet enn null)

Trykk paa som er gjeldende for kokesonen
- Bruk symbolene (5) for a stille inn varigheten til Timeren, som deretter vises i Sone/Display (4). Underveis i innstillingen vil symbolet (6) blinke.

Merknad: Vent i 10 sekunder uten Å trykke på andre styringer, sik at Timer'en for Kokesonen settes i gang.

Om onskelig kan man gjenta operasjonen for flere kokesoner:

Det kan stilles inn en annerledes Timer for hvr kokesone. I displayet (4) vil nedtelingen av den kokesonen som er blitt valgt i det aktuelle øyeblikket vises. Dersom ingen sone er valgt kan man trykke på Display (4) for a vise nedtelingen for STANDALONE-timeren.

Still inn varigheten til Timeren på, ved hjelp av - + (5).

Måten nedtelingen vises på er identisk som for STANDALONE-timeren.

• Power Limitation (effektbegrenser)

Funksjonen Power Limitation (effektbegrenser) gjør at man kan begrense produits maksimale effektforbruk ved Å regulere effektforbruket i hvver av de aktive platosonene, slick at det totale forbruket til hele koketoppen ikke overskrider den innstilte maksimalverdien.

Merknad: Programmeringen ma utfores innen 2 minutter med koketoppen avslatt, nar koketoppen kobles til strømnettet, eller narr man kobler tilbake stromforsyningen,uten a trykke pa tasten ON/OFF (1).

For a stille inn Power Limitation (effektbegrenser) :

Trykk pa (som vil blinke, men kun i de forste 2 minuttene etter atprodukter blir paslatt)

Fortsett Å holdeinne og tryk P alee omradyne Valg/Display (2) i kokesonene hver for seg mot klokkeretningen ved a starte fra sonen foran til hye (FR). Hver gang man trykker vil det hores et kort signal, og när alle Display (2) er blitt trykket kan man slippe opp tasten:

På dette tidspunkt vil Display (2) i den bakre sonen til venstre (RL) vise en vekslende sekvens med symbolene og for a vise at innstillingen kan foretas.

• Velg displayet (RL-2) bla over Valglinjen (3), inntil symbolene og vises i displayet.

I Display (FL-2) vil det vises de aktuelle innstillingene med verdiene i tabellen:

vist verdi Effekt (Kw)

0	7,4 Kw (standardinnstilling)
1	4,5 Kw
2	3,1 Kw

For a gjore endringer i Power Limitation (effektbegrenser):

• Trykk på Display (FL-2) og bla til Valglinjen (3), for à foreta ny innstilling. For à lagre valget trykker man pa tasten ON/OFF (1) i 2 sekunder. Det vil skilles ut et akustisk signal som bekrefter valget.

Key Lock (Tastelås)

Key Lock (Tastelåsen) brukes for Å blokkere kommandoene på koketoppen etter at de ønskede innstlinger er blitt foretatt, sik at kommandoene ikke aktiveres ved et uhell.

Aktivering:

Trykk paa (10) Gjenta operasjonen for a deaktivere. Merknad: Dersom hvilken som helst annihil funksjon trykkkes pa mens Key Lock er aktiv (innkoblet tastelas), vil

symbolet , blinke for Å angi at funksjonen er i bruk og den må eventuelt deaktiveres for Å kinne gjore inngrep på koketoppen.

Automatic Heat UP

Funksjonen Automatic Heat UP (automatisk oppvarming)
gjør at man nær den forhåndsprogrammerte effekten langt hurtigere. Med这部分 funksjonen vil man ha kortere koketider, men man unngår at matretten brenner seg fast, sider temperaturen ikke overskrider den programmerte effekten. Denne funksjonen er tilgengelig for effektivå fra

1til8

Aktivering:

Pausefunksjonen slár av samtlige aktive funksjoner og setter cokeeffekten til null.

Aktivering:

Trykk paa (9), symbolet vil blinke i displayet (2) For a deaktivere funksjonen:
Trykk pà (9) for à tenne Valglinjen (3)
- Trykk/stryk over Valglinjen (3) for à deaktivere funksjonen.

Merknad: Deaktiveringen gjenoppretter forholdene til koketoppen før pausen, koketoppen fortsetter arbeide med de samme innstillingene som ble lagt inn tidligere.

Merknad: Hvis pausefunksjonden ikke deaktiveres i løpet av 10 minutes vil platetoppen slå seg automatisk av.

Merknad: Pausefunksjonen har ingen innvirkning pa avtrekket.

• "STAND ALONE" Timer

Timer en en nedtellingsfunksjon som aktiveres uavhengig av kokesonnen (og avtrekkssonnen).

Timeren settes i gang ved Å trykke på Sone/Display (4).

Bruk symbolene — + (5) for Å stille inn varigheten til Timeren, som deretter vises i Sone/Display (4).

Merknad: Vent i 10 sekunder uten Å trykke på andre

styringer, slick at neddlingen settes i gang.

Timeren kan stilles inn til maksimalt 1(t) og 59(min.) | Sone/Display (4) vil det vises gjenværende tid og narr nedstellingen er fertig vil det høres et akustisk signal.

Merknad: När nedtellingen er under 10 min vil Timeren vise et punktum fetter det Forste nummeret.

Vist verdi Gjenstående tid
135	1t og 35 min
135	1min. og 35 sek.

Hvordan slà av Timer-funksjonen:

• velg Sone/Display (4)

• Still inn varigheten til Timeren ved hjelp av

一十(5)

- Temperature Manager (Warming Function) - (Temperaturkontroll oppvarmingsfunksjon)

Temperature Manager (temperaturkontroll) er en funksjonsom brukes til holde varmen ved en konstant verdi med et optimalt effektniva. Den er ideell for a holde allerede klargjorte vermretter varme. Funksjonen Temperature Manager (temperaturkontroll) kobles inn ved fsigma trykk pa tasten

På display (2) til sonen der man benyttter Temperature Manager (temperaturkontroll) kommt symbolet ti ly syne.

Merknad: Ved Å samtidig velge en annen kokesone vil symbolet 8 lyse på nytt med et svakt lys, og det er dermed mulig, ögså for dette sonen, Å sette i gang funksjonen; Funksjonen vil i alle tilfeller forbli aktiv i de sonen den allerede er stilt inn på, som angitt på Display (2).

Trykk nok en gang på for a deaktivere og slå av, inntil nivæt som vises i Display (2) brings til

Merknad: Hvis det er flere soner som arbeider i Temperature Manager (Warming Function) velger man først ønsket sone via Valgsonen (2). Funksjonen kan ogå deaktiveres via Valglinjen (3), ved Å sette Power Level til

0

BRUKE AVTREKKET

Slå på avtrekfsfunksjonen:
- Slå på platetoppen som vist i kapittel "Slå på" i "Hvordan bruke platetoppen".
- Hastigheten (effekten) i avtrekket:

Avtrekket er utstyrt med 4 hastighetsnivær (effekt) fra til

Stryk over og la fingrene gli langs Valglinjen (3): mot høyre

for öke effektnivá, mot venstre for redusere effektniva.

Merknad: Effektnivået som stilles inn vil vises i området for Valg/Display (12)

Power Booster (forsterkernivá)

Avtrekket er utstyrt med 1 ekstra avtrekksnivå kalt Power Booster. Dette er tidsstyrt og har en varighet på 5 minutes. For ä velge den, stryker man over og lar fingrene gli langs

Merknad: Nár tiden loper ut vil effekten gà tilbake til nivaet som ble stilt inn tidigere.

- Automatism maskinfunksjon

Kjøkenviften slår seg på ved en passende hastighet, og vil kjore ved en avtrekkskapasitet som tilsvarer det høyeste stekenivæt som til enhver tid brukes i kokesonnen.

Når kokesonene slås av, tilpasser avtrekket sin viftehastighet, ved Å senke den gradvis, slick at gjenværende damp og lakter fjernes.

For a aktivereijke funksjonen:

Trykkpaa(A)(14).

Gjenta operasjonen for a deaktivere.

Merknad: Hvis man i automatisk funksjon fra Valglinjen (3) velger hastighet fra til, vil den automatiske funksjonen avbrytes. Hvis man heller velger Power Boster, vil den automatiske funksjonen gjenopptas fra slutten av tidsinnstillingen, samtidig vil symbolet (A) blinke.

Merknad: Hvis platetoppen slås av mens Automatism funksjön er aktivert, vil ögså avtrekket slå seg av automatisk og gradvis.

Kjøkenviften varsler hver gang det må utfores filterbytte: Kull/keramisk LUKTFILTER (13) tennes

Fettfilter FILTER (13) tennes og blinker

Merknad: Denne funksjonen er utkoblet som standard (se hvordan koble den inn under avsnittet "Aktivere indicator for filtermetting")

- Tilbakedstilling av filtermetting

Etter Å ha foretatt vedlikehold av filtrene (fett og/eller kull/ keramikk), trykker man lenge på FILTER (13). Denne slukkes og starter tellingen til indikaktoren på nytt.

- Aktivere indicator for filtermetting

Merknad: Denne er normalt deaktiviert.

For a aktivere den, gjør man som følger:

• Trykk lenge på HOOD (11) inntil Display (12) viser bokestavene Fog son blinker vekselvis.

F = Luktfiltre kull/keramisk fettfilter

LUKTFILTRE KULL/KERAMISK

Trykk i Display (12) i det øyeblinkket bokstaven F vises
- Trykk på FILTER (13) lampe tent.
- Trykk enda en gang lenge på HOOD (11) forå aktivere

luktfilterindikator
kull/keramikk.

FETTFILTRE

• Trykk i Display (12) i det øyeblinkket bokstaven Lises
• Trykk på FILTER (13) lampe blinker.
• Trykk enda en gang lenge på HOOD (11) for Å aktivere fettfilterindikator.

EFFEKTINIVÄTABELL

Effektnivå Type matlaging Bruk (avhengig av erfaring og bruksvaner)
Maksimal effekt	P	Hurtig oppvarming	Øker matens temperatur fort ved at vannet koker fortere,ller ved at avkok varmes opp fortere.
	8.9	Steke- coke	Brune, starte tilberedelse, frityrsteke dypfrysteprodukter,koke hurtig
Høy effekt	7.8	Brune - steke - coke - grille	Hurtigsteke, oppretholde koking, steke og grille (en kortperiode, 5-10 minutter)
	6.7	Brune - coke - stue - steke - grille	Hurtigsteke, oppretholdelett koking, steke og grille (enkortperiode, 10-20 minutter), forvarme ekstrautstyr
Middels effekt	4.5	Koke - stue - steke - grille	Stue, oppretholde delikat koking, langtidssteking, vispe pasta
	3.8	Koke - coke opp - redusere - vispe	Langtidssteking (ris, sauser, steiker, fisk) med sauser ellereduksjoner (eks. vann, vin, avkok, melk), vispe pasta.
	2.3	Koke - coke opp - redusere - vispe	Langtidssteking (under en liter: ris, sauser, steiker, fisk)med sauser ellereduksjoner (eks. vann, vin, avkok, melk).
Svak effekt	1.2	Smelte - tine - holde varm - blande	Smelting av smør, sjokolade, opptining avprodukter avlitén størrelse
	1	Smelte - tine - holde varm - blande	Holde små katporsjoner som nettopp er blitt tilberedtdvarme, oppretholde temperaturen på allerede tilberedteretter, vispe risotto.
OFF	0	Platens overflate	Koketopp i stand-by uller av (platene kan fremdeles varerevarme etter at de er slätt av, noe som signaliseres med H-L-O)

4. VEDLIKEHOLD

Vær oppmerksom! Før det utføres et hvilket som helst vedlikehold eller rengjering,ffa man forsikre seg om at kokesonene er avslätt og at kontrollampen som angir varmen er slukket.

For vedlikehold av dette produit hetvises det til bildene på slutten av installationsjonen avmerket med dette symbolet.

• Rengjøring av induksjonstoppen

Koketoppen ma alltid rengjores etter bruk.

Viktig:

• lkke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid.

• Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsrens eller flekkfjerner.

- IKKE BRUK DAMPRENSER!!!

La overflaten kjole seg ned uttered bruk og fjern deretter alle matrester og flekker. Sukker og andre sukkerrike matvarer

kan skade koketoppen hvis de/DDke fjernes 0yeblikkelig. Salt, sukker og sand kan ripe opp glassoverflaten. Bruk en myk klut, kjokkenpapir ellerprodukter som er laget spesielt for rengjoring av overflaten (overhold produsentens henvisninger).

• Xengjoring av væskebeholder :

Hvis detlekker eller renner over væske fra kjelene kan man bruke tappeventilen i den nedre delen på produitet til á tømme ut væsken, slick at man kan opprettholde de høyeste hygienestandarder.

Risten på rengjøres forhand med varmt vann og skånsomt rengjøringsmiddel, og deretter tørkes grundig fora unngå oksidering.

• Rengjøring av avtrekk:

I forbindelse med rengjoring mæ man UTELUKKENDE bruke en fuktig klut med skånsomt vaskemiddel.

IKKE BRUK VERKTØY, INSTRUMENTER ELLER LIGNENDE UTSTYR I FORBINDELSE MED RENGJØRING!

Ikke bruk slipendeprodukter. IKKE BRUK SPRIT!

• Weakiehold av fettfilter:

Må rengjøres en gang i帽子en (eller narr varselsystemet for tilstopelse av filter aktiveres) med skånsomme vaskemidler, manuelt eller i oppvaskmaskin ved lav temperatur og kort vaskesyklus. Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine egenskaper.

• Xylekhold av Aktivt karbonfilter - Keramikk (Kun for filterversjon):

Absorberer vond lukt fra matlaging. Produktet er utstyrt med en série luktfilter.

Filtrene mettes etter en lang- eller kortvarig bruk avhengig av type kjokken og regelmessigheten i rengjaringen av filtrene. Luktfiltrene kan regenereres termisk hver 2/3 maned i 45 minutter i en forhandsvarmet ovn ved 200^ Korrekt regenerering sikrer at filtreffekten holdes konstant over en periode på 5 ar.

Vær oppmerksom! Ikke sett filtrene nederst i ovenen, men bruk heller en stekeplate og sett这部分 mitt i ovenen.

5. ASSISTANSE

FEILSØKINGSTABELL

Før man tar kontakt med Servicesenter

1. Kontroller om problemet kan Ioses gjennom henvisningene som beskrives i tabellen "Feilsøking".
2. Slå av og på apparatet forå forsikre seg om at problemet ikke forhindre.

Hvis problemet vedvarer etter alle disse kontrollene, takontakt med naerneste servicesenter.

DA

Anbefalet diameter på grydebundene

• vœalg Displayet (RL-2) og scroll successivp Å

Timeren aktiveres ved at trykke på Zone/Display (4).

Brug symbolerne — + (5) for at indstille Timerens varighed, som vises i Zone/Display (4)

135	1h og 35 min
1.35	1min. og 35 sek.

Nulstil filtermaetning

After at have udførstedvelegholdelsepafiltreefedt og/eller kulstof/keramik)tryk og hold FILTER (13) nede; detteslukker og genstarter indikatoroptaelingen.

tryk og hold HOOD (11) nede, indtil bogstaverne og vises pa displayet (12) og blinker skiftevis. E = kul/keramiske lugtfiltre; fedtfilter;

KUL / KERAMISKE LUGTFILTRE
