BRUKSANVISNING Caldo Duo OLIMPIA SPLENDID

Aller først vil vi takke deg for at du har valgt et apparat i vår produksjon.

8 - TEKNISKE DATA ...........................................16

ILLUSTRASJONER Illustrasjonene er samlet på den første siden i veiledningenNO - 2NORSK

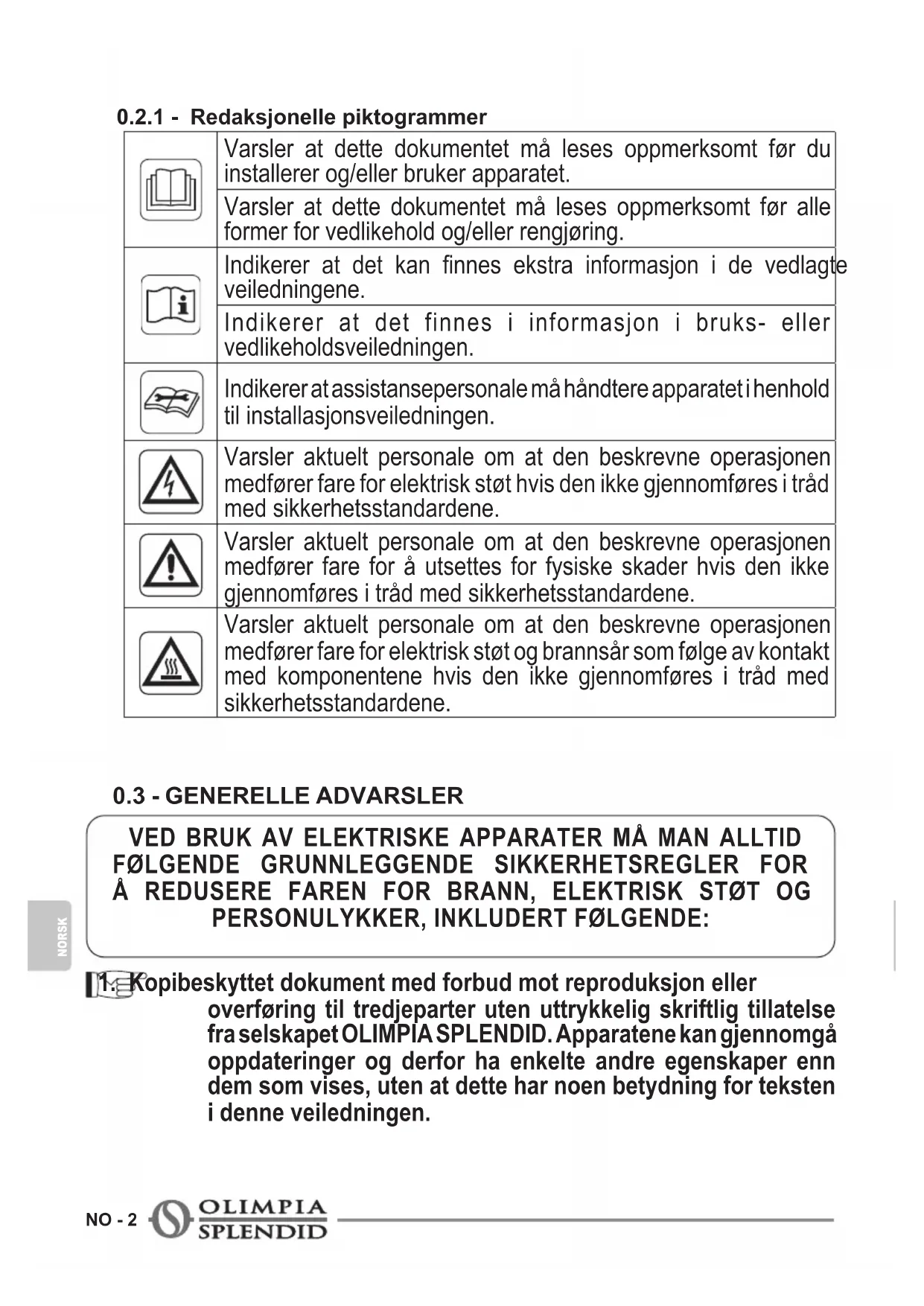

0.2.1 - Redaksjonelle piktogrammer

Varsler at dette dokumentet må leses oppmerksomt før du installerer og/eller bruker apparatet. Varsler at dette dokumentet må leses oppmerksomt før alle former for vedlikehold og/eller rengjøring. Indikerer at det kan nnes ekstra informasjon i de vedlagte veiledningene. Indikerer at det finnes i informasjon i bruks- eller vedlikeholdsveiledningen. Indikerer at assistansepersonale må håndtere apparatet i henhold til installasjonsveiledningen. Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.

Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for å utsettes for fysiske skader hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.

Varsler aktuelt personale om at den beskrevne operasjonen medfører fare for elektrisk støt og brannsår som følge av kontakt med komponentene hvis den ikke gjennomføres i tråd med sikkerhetsstandardene.

0.3 - GENERELLE ADVARSLER

1. Kopibeskyttet dokument med forbud mot reproduksjon eller

overføring til tredjeparter uten uttrykkelig skriftlig tillatelse fra selskapet OLIMPIA SPLENDID. Apparatene kan gjennomgå oppdateringer og derfor ha enkelte andre egenskaper enn dem som vises, uten at dette har noen betydning for teksten i denne veiledningen. VED BRUK AV ELEKTRISKE APPARATER MÅ MAN ALLTID

hvilken som helst operasjon (installasjon, vedlikehold, bruk) og følg anvisningene i hvert enkelt kapittel til punkt og prikke.

4. Etter å ha fjernet emballasjen må du forsikre deg om at

apparatet er helt og uskadet. Emballasjeelementene må ikke etterlates innenfor barns rekkevidde, da de utgjør en potensiell fare.

Produsenten forbeholder seg retten til når som helst å foreta endringer på egne modeller, så fremt dette ikke har noen innvirk- ning på de viktige egenskapene beskrevet i denne veiledningen.

8. Installer apparatet i henhold til instruksjonene fra

produsenten. En feilaktig installasjon kan forårsake skader på personer, dyr eller gjenstander, og produsenten kan ikke holdes ansvarlig for dette.

følg produsentens instruksjoner. 9a. Hvis du har tenkt å installere apparatet på veggen, plasser det vertikalt, i et passende miljø og respekter minimumsavstandene beskrevet i denne håndboken (g.1). 9b. Hvis du har tenkt å bruke apparatet uten å installere det på veggen, plasser det i en horisontal posisjon, i et passende miljø og på en stabil og at overate.

kobling av typen Y). Hvis strømkabelen er skadet må den- ne byttes ut av produsenten eller av produsentens tekniske assistansetjeneste eller uansett av en person med lignende kvalikasjoner, slik at man unngår enhver form for fare.NO - 4 NORSK

12. Installer apparatet på en slik måte at du garanterer at bryterne

og andre kontroller ikke kan nås av noen som bruker badet eller dusjen.

13. Ikke bruk skjøteledninger, med mindre du er svært forsiktig.

14. Hold apparatet i en avstand på minst 1 m fra andre gjenstander

(g. 1). 14a. For å unngå faren for brann må luftuttaks- og inntaksåpnin- gene på apparatet være i en avstand på minst 1 m fra alle brennbare gjenstander, gardiner, sto󰀨er eller materialer.

15. Ikke plasser apparatet i nærheten av varmekilder.

16. Ikke bruk apparatet til å tørke tøy.

17. Pass på at det ikke kommer noen fremmedlegemer inn i

ventilasjons- eller uttaksåpningene, da det medfører en fare for elektrisk støt, brann eller skader på apparatet.

18. Unngå at kabelen berører varme overater når apparatet er i

strømkabelen på steder der ingen passerer, slik at du unngår at noen snubler i den.

20. Ikke rull opp, vri eller snurre kabelen rundt apparatet, da det

vil kunne svekke og ødelegge isolasjonen.

21. Ikke sett bort apparatet så lenge det fremdeles er varmt.

22. Ikke bruk apparatet utendørs eller på våte eller fuktige

23. Ikke bruk apparatet i kombinasjon med

programmeringsinnretninger, timere eller andre innretninger som sørger for automatisk atenning, for å unngå fare for brann hvis apparatet skulle være dekket til eller plassert på feil måte.

24. Apparatet er laget for gulvbruk eller veggmontering. I alle

tilfeller må advarslene som er beskrevet i denne håndboken følges.

Ikke sett i gang apparatet i nærheten av gardiner, siden materialet kan suges inn i luftåpningene (g. 3).

28. Apparatet kan brukes av barn på minst 8 år og personer

med reduserte fysiske, sansemessige eller mentale evner, eller uten erfaring eller nødvendig kunnskap, så fremt de overvåkes eller etter at de har mottatt instruksjoner om sikker bruk av apparatet og forstått alle farene som er forbundet med bruk av apparatet.

29. Rengjøring og vedlikehold som skal utføres av brukeren må

ikke gjennomføres av barn, med mindre disse overvåkes.

det er plassert eller installert i normal funksjonsposisjon og barna overvåkes av eller har fått instruksjon i sikker bruk av apparatet og de forstår farene forbundet med dette.

32. Barn mellom 3 og 8 år må ikke sette i støpselet, regulere eller

rengjøre apparatet, og heller ikke utføre vedlikehold som er brukerens oppgave.

33. Varmeapparatet må ikke brukes i nærheten av badekar, dusj

eller svømmebasseng.

svært varme og forårsake forbrenninger. Vær svært forsiktig hvis det er barn eller sårbare personer i rommet.

35. Koble alltid fra strømforsyningen før du foretar rengjøringen.

36. For korrekt bruk av apparatet MÅ MAN IKKE:

a. Plassere det rett under en stikkontakt b. Dra i strømledningen eller i selve apparatet for å trekke støpselet ut av stikkontakten. c. Utsette apparatet for vær og vind (regn, sol, osv.). d. La kontakten være i uten at det er nødvendig. e. Ta på apparatet med våte eller fuktige hender.

37. Apparatet må utelukkende brukes i henhold til instruksjonene

Den vanligste årsaken til overoppvarming er at det samler seg støv eller hår i apparatet. Fjern slike oppsamlinger regelmessig ved å koble apparatet fra strømforsyningen og deretter støvsuge ventilasjonsåpningene og ristene.NO - 6 NORSK

39. Ikke bruk slipende vaskemidler på apparatet. Rengjør med

montert og regulert.

41. Slå av og vent noen minutter til apparatet er avkjølt før du

støpselet skiftet ut med en egnet type. Dette må gjøres av profesjonelt kvalisert materiale, som må forsikre seg om at snittet i kablene i kontakten er egnet for den e󰀨ekten som absorberes av apparatet. Som hovedregel fraråder vi bruken av adaptere og/eller skjøteledninger. Hvis dette må brukes må disse være i samsvar med gjeldende sikkerhetsregler og deres strømbelastbarhet (A) må ikke være lavere enn apparatets maksimale.

Ikke bruk apparatet i tilfelle av feil eller dårlig funksjon, hvis kabelen eller støpselet er skadet, eller hvis det har falt eller har vært utsatt for skader av noe slag. Slå av apparatet, koble støpselet fra stikkontakten og få det kontrollert av kvalisert profesjonelt personale.

46. Demontering, reparasjon og rekonvertering utført av

uautorisert personale vil kunne føre til alvorlige skader og medfører bortfall av produsentens garanti.

47. Ikke demontere eller utfør endringer på apparatet.

48. Det er ekstremt farlig å forsøke å reparere apparatet selv.

49. I tilfelle gasslekkasjer fra andre andre apparater må du lufte

rommet godt før du setter i gang apparatet.

50. Ikke koble støpselet fra stikkontakten før du har slått av

51. Hvis man bestemmer seg for å ikke lenger bruke et apparat

av denne typen må det ubrukeliggjøres ved at man kutter strømkabelen, etter å ha trukket støpselet ut av stikkontakten.

52. ADVARSEL - For å unngå overoppvarming må du aldri dekke

til apparatet (g. 4).CALDO DUO NO - 7 NORSK

53. Vi anbefaler dessuten å uskadeliggjøre de delene av apparat

som vil kunne utgjøre en fare, særlig for barn som vil kunne tenkes å bruke et kassert apparat til å leke med.

54. Ved første gangs bruk og etter en lengre periode der

apparatet ikke har vært i bruk vil man kunne høre litt støy eller litt lukt. Dette er et normalt fenomen og det forsvinner etter noen minutters bruk.

55. Apparatet skal utelukkende brukes til å produsere varm luft

med det eneste formål å gjøre rommet der man oppholder seg mer behagelig.

56. Dette apparatet er laget utelukkende for bruk i hjemmet eller

lignende, og må ikke brukes til kommersiell eller industriell bruk.

57. Upassende bruk av apparatet med eventuelle skader på

personer, gjenstander eller dyr fritar OLIMPIA SPLENDID fra alt ansvar.

58. Apparatet er utstyrt med en spesialfunksjon som kan aktive-

res om brukeren ønsker det, som gjør det mulig å oppdage om det nnes et eventuelt åpent vindu, og tvinge funksjonen over i antifrysmodusen for å begrense sløsing med energi. Dette produktet er utstyrt med CE-merking som indike- rer samsvar med standardene 2014/35/UE (lavspenning), 2014/30/UE (elektromagnetisk kompatibilitet).

0.5 - IKKE TILTENKT OG POTENSIELT FARLIG BRUK

59. Apparatet må aldri brukes på steder der det brukes eller

oppbevares bensin, maling eller andre brennbare væsker, eller i miljøer der det nnes brennbare eller eksplosive gasser.

60. Ikke bruk apparatet hvis det i lokalet nylig har blitt brukt

som ikke er i stand til å forlate rommet på egen hånd, med mindre disse er konstant overvåket.EN

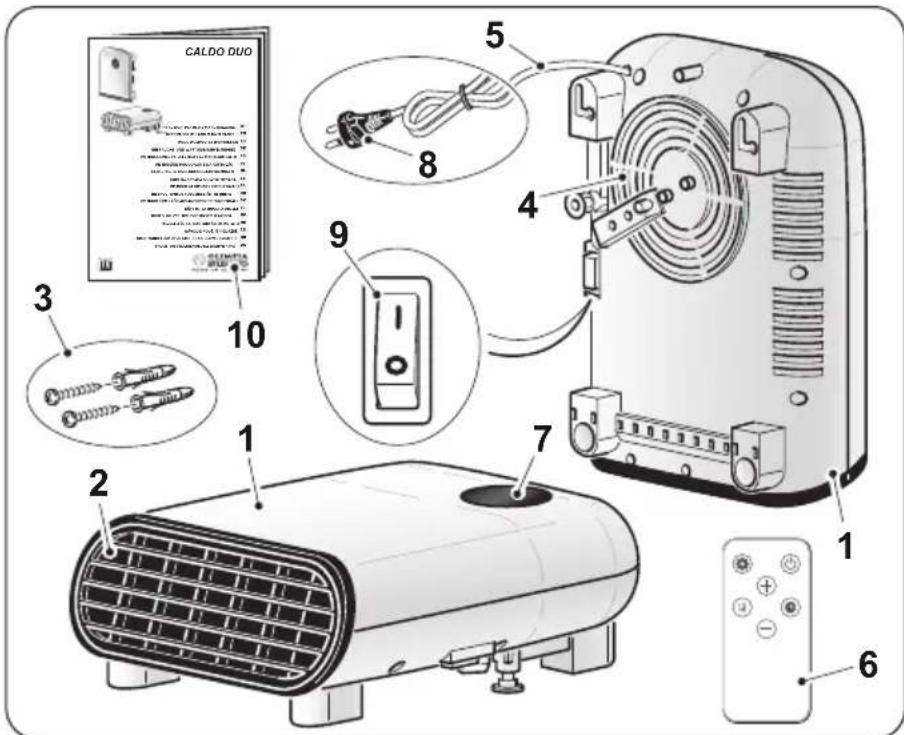

3. Skruer og plugger

• Enheten kan monteres på veggen eller brukes som en bærbar enhet.

• på en slik måte at ON/OFF-bryteren og tastene ikke kan nås av noen som benner seg i badekaret eller dusjen.

• Sørg for at det er en stikkontakt i nærheten av apparatet, og forsikre deg om at denne ikke er for langt unna i forhold til lengden på strømkabelen (gur C).

• Hullene skal benne seg minst 1800 mm fra gulvet og 350 mm fra taket (gur 1).

• Når du borer i veggen må du passe på at det ikke er noen strøm- eller vannledninger der du borer. c. Sett pluggene inn i hullene, og skru deretter fast de medfølgende skruene d. Ikke skru skruene helt inn, la det være cirka 5-7 mm igjen til veggen (gur 4).

• Plasser apparatet på et egnet sted og på en at og stabil overate.

• Forsikre deg om at ingen gardiner eller andre gjenstander hindrer for luftstrømmen (gur 3).

• La det være minst 1m plass på sidene, bak og over apparatet (gur 1).

• Kontroller at ON/OFF-bryteren (9) er plassert på “O”.

• Koble støpselet til stikkontakten.

• Plasser strømkabelen på steder der ingen passerer, slik at du unngår at noen snubler i den.T5

At den valgte funksjonen er mottatt bekreftes ved at det utstedes et “pip” fra lydsignalet.

Fjernkontrollen som følger med apparatet er instrumentet som lar deg bruke apparatet på den behageligste måten. Den må behandles forsiktig, pass særlig på:

• At den ikke blir våt (den må ikke rengjøres med vann eller utsettes for vær og vind).

• Unngå at den faller i bakken eller utsettes for støt.

• Unngå at den utsettes for direkte sollys.

• Ikke bruk gamle batterier sammen med nye eller batterier av ulike merker.

• Ikke la batterier ligge inne i fjernkontrollen hvis du planlegger å ikke bruke enheten på mer enn 2 måneder.

• Direkte sollys kan påvirke mottakerens av de infrarøde signalenes funksjon.

• Veien mellom fjernkontrollen og apparatet må være fri.

• Hvis signalet fra fjernkontrollen ser ut til å forstyrre et annet apparat, ytt dette apparatet til et annet sted eller kontakt kundeservice.

• Elektroniske og uorescerende lamper kan forstyrre overføringer mellom fjernkontrollen og klimaanlegget. D1: Visning av temperatur/innstilte para- metere S1: Ledlampe “ON/OFF”; S2: LED “Oppvarmings”modus, S3: LED “Komfort” modus, S4: LED “ØKO”modus, SW1: Funkasjon / Standby; SW2: Velg modus / effekt H0 =˃ H1 =˃ H2 =˃ SW3: Økning timer/temperatur, SW4: Reduksjon timer/temperatur, SW5: “TIMER”-modus; T1: Funksjon / Standby; T2: Valg av funksjonsmodus T3: Økning av temperatur T4: Reduksjon av temperatur T5: “TIMER”-modus; T6: Velg driftsprogram.CALDO DUO
• Ta ut strømbatteriene hvis fjernkontrollen ikke skal brukes over lengre tid.

• Fjern iken for frakobling av batteriet fra fjernkontrollen, slik at fjernkontrollen fungerer.

3.2.a - Sette inn batteriene

Batteriene i fjernkontrollen følger med i leveransen. For å sette inn batteriene korrekt (g.5): a. Trykk på sideklaffen og trekk batteristøtten ut fra hoveddelen av fjernkontrollen b. Plasser batteriet i støtten med symbolet “+” vendt oppover. c. Sett batteristøtten korrekt inn i rommet ved å skyve den inn så langt det går. Respekter alltid polariteten som er angitt i bunnen av batterirommet. c. Steng luken på korrekt måte.

3.2.b - Utskifting av batteriene

Batteriene må skiftes ut hvis det ikke høres noe “pip” som bekrefter at signalet er mottatt av apparatet når man trykker på en av tastene.

• Ikke kast batterier som vanlig usortert avfall. Se lokale forskrifter for riktig avhending av batterier.

• Et kjemisk symbol kan vises nederst på ikonet for avhending av batteriet. Dette symbolet indikerer at symbolet inneholder et tungmetall som over- skrider en bestemt konsentrasjon. For eksempel Pb: Bly (>0,004%).

• Brukte enheter og batterier må behandles i egnede fasiliteter for gjenbruk, resirkulering og gjenvinning. Ved å sørge for riktig avhending av batterier vil du bidra til å forhindre negative konsekvenser for miljøet og menneskers helse.

• Hvis fjernkontrollen ikke brukes på noen uker eller mer bør du ta ut batteriene. Eventuelle lekkasjer fra batteriene vil kunne skade fjernkontrollen.

Ikke forsøk å lade opp eller demontere batteriene. Ikke kast batteriene i ilden. De vil kunne brenne eller eksplodere.

OPPBEVARES UTILGJENGELIG FOR BARN; Hvis du tror batterier kan ha blitt svelget eller stukket inn i noen del av kroppen, søk øyeblikkelig legehjelp.

Svelging kan forårsake kjemiske brannskader, perforering av bløtvev og dødsfall. Alvorlige brannskader kan oppstå innen 2 timer etter svelging. Søk øyeblikkelig legehjelp hvis du mistenker at et batteri har blitt svelget eller stukket inn i noen del av kroppen.

3.2.c - Plassering av fjernkontrollen

3.3.a - Forberedende operasjoner

• Sett støpselet inn i stikkontakten og sett bryteren (9) på “I”.

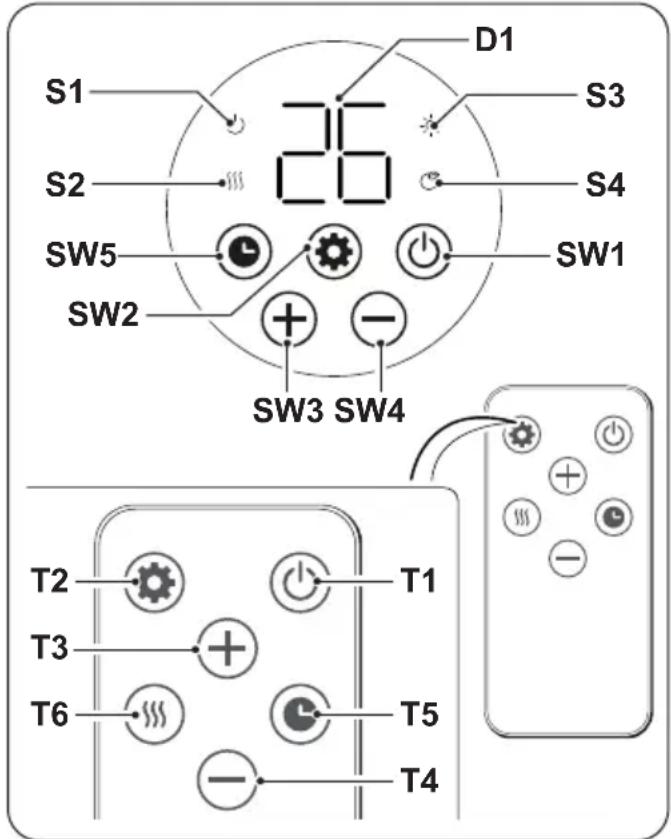

Forsikre deg om at bryteren er plassert på “I” (ON) (9); trykk på tasten ON/OFF (SW1) eller (T1), apparatet utløser et “Beep” og slår seg på. Trykk en gang til på tasten ON/OFF (SW1) eller (T1) for å slå av apparatet. Etter at apparatet har blitt slått av, vil viften fortsette å gå i ca. 1 minutt for å avkjøle komponentene, deretter stopper apparatet automatisk. Første gang du kobler enheten til strømforsyningen, må du stille inn dag, time og minutter.CALDO DUO NO - 13 NORSK For å stille dem inn, følg trinnene beskrevet nedenfor:

• Trykk på Timer-knappen (SW5) eller (T5) i ca. 3 sekunder.

• Når enheten viser ordet ”d” kan du stille inn ukedagen ved å trykke på knappene (SW3 - SW4) eller (T3 - T4). (1 = mandag / 2 = tirsdag / 3 = onsdag / 4 = torsdag / 5 = fredag / 6 = lørdag / 7 = søndag) Etter å ha stilt inn dagen, trykk på Modus-knappen (SW5) eller (T5).

• Når enheten viser ordet ”m”, er det mulig å stille inn tiden ved å trykke på knappene (SW3 - SW4) eller (T3 - T4) med et område fra 00 til 23. Etter å ha stilt inn tiden, trykk på Modus-knappen (SW5) eller (T5).

• Når enheten viser ordet ”n” er det mulig å stille inn minuttene ved å trykke på knap- pene (SW3 - SW4) eller (T3 - T4) med et område fra 00 til 59. Etter å ha stilt inn minuttene, trykk på Modus-knappen (SW5) eller (T5). Sett bryteren på “0” (OFF) (9) for å slå av apparatet. Hvis apparatet er frakoblet eller PÅ/AV-bryteren (9) trykkes inn, må dag, time og minutter stilles inn igjen når det slås på igjen.

3.4.b - Stille inn driftsmodus

Trykk på Mode-knappen (SW2) eller (T2) til LED-lampen som tilsvarer ønsket modus lyser. Oppvarmingsmodus Når du velger denne driftsmodusen og stiller inn en temperatur som er høyere enn romtemperaturen, lyser LED (S2) på displayet og apparatet fungerer i henhold til ønsket effekt:

• Trykk på Modus-knappen (SW2) eller (T2) i ca. 3 sekunder for å velge ønsket effekt.

• Trykk på knappen (T6) ere ganger for å velge ønsket effekt i følgende rekkefølge: H0 (kun ventilasjon) ---

H1 (minimumseffekt alternerende med ventilasjon) ---

H2 (maksimal effekt alternerende med ventilasjon) ---

• Trykk på knappene (SW3 - SW4) eller (T3 - T4) for å øke eller redusere ønsket effekt i denne rekkefølgen: H0 (kun ventilasjon) ---

H1 (minimumseffekt alternerende med ventilasjon) ---

H2 (maksimal effekt alternerende med ventilasjon) ---

H0 ... Komfortmodus Når denne driftsmodusen er valgt, lyser LED (S3) på displayet og apparatet fungerer i henhold til innstilt temperatur (10-35 °C):

• Trykk på tastene (SW3 - SW4) eller (T3 - T4) for å øke eller redusere den ønskede temperaturen.NO - 14 NORSK “ØKO”-modus Når denne driftsmodusen er valgt, lyser LED (S4) på displayet og apparatet fungerer i henhold til innstilt temperatur (6-31 °C):

• Trykk på knappene (SW3 - SW4) eller (T3 - T4) for å øke eller minske ønsket tem- peratur. Programmeringsmodus Når du velger denne driftsmodusen, vil displayet vise P1 / P2 / P3 avhengig av pro- grammeringen du ønsker å aktivere. Se avsnittet for programinnstillinger. “Anti-frost”-modus Når denne driftsmodusen er valgt, vises skriften “Fr” på displayet. Hvis enheten oppdager en omgivelsestemperatur over 7 grader, deaktiveres funksjonen automatisk. Når denne modusen er aktiv, er det ikke mulig å stille inn ønsket temperatur.

3.4.c - “TIMER”-modus

Denne modusen kan brukes til å aktivere en timer for automatisk å slå av apparatet. a. Med apparatet slått på, trykk på SW5- eller T5-knappen og velg ønsket tidsverdi. (0t (Timer avskrudd) ---> 2t ---> 4t ---> 8t ---> .. 0t (Timer avskrudd) ---> ..) b. Apparatet slukkes automatisk når det når den tiden som tidligere er innstilt.

3.4.d - ”Åpent vindu”-modus

Denne funksjonen lar deg oppdage åpningen av et vindu. Når apparatet er i drift og oppdager et temperaturfall på 2 grader innen 2 minutter, slutter apparatet å fungere og ordet ”F0” blinker på displayet.

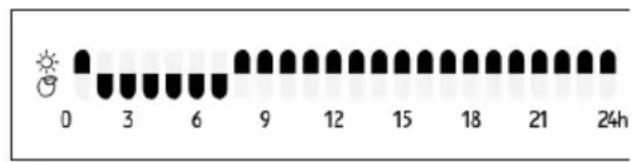

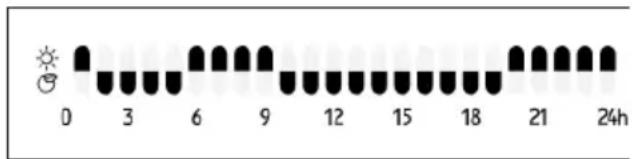

• Det bruker en forhåndsinnstilt syklus som går fra mandag til fredag, og justerer uavhengig av komfort- eller øko-modus i henhold til dette opplegget:

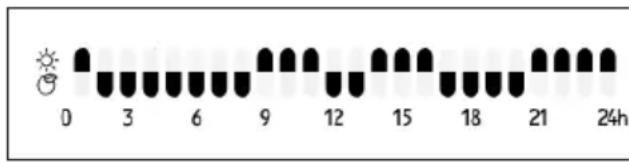

• Det bruker en forhåndsinnstilt syklus som går fra lørdag til søndag, og justerer uavhengig av komfort- eller øko-modus i henhold til denne ordningen: Program“P3”:

• Det er mulig å stille inn et tilpasset program for hver dag og tid i uken For å øke eller redusere verdiene, trykk på knappene (SW3 - SW4) eller (T3 - T4).

• Når enheten er i denne modusen, trykk og hold for Modus (SW2) eller (T2) i ca. 3 sekunder og displayet viser “d1”.

• Velg dagen (fra d1 til d7) og klikk på knappen Modus (SW2) eller (T2) for å bekrefte.

• Displayet viser skriften “00”; velg klokkeslettet (fra 00 til 23) og klikk på knappen Modus (SW2) eller (T2) for å bekrefte.

• Ved å klikke på Modus (SW2) eller (T2) velg driftsmodus (Komfort, Øko eller An- ti-frost).

• Trykk på (SW3) eller (T3) for å stille inn arbeidsmodus for neste time.

• Etter å ha stilt inn varmemodus for time 23, trykk på (SW3) eller (T3) for å gå tilbake til dagsinnstillingen. Når skjermen viser “d7”, trykk på (SW3) eller (T3) for å fullføre tilpasset programmering.

4 - BESKYTTELSE MOT OVEROPPVARMING

• Dette produktet er beskyttet med en beskyttelse mot overoppvarming, som slår av apparatet automatisk hvis det skulle oppstå en kraftig overoppvarming. I dette tilfellet: - Koble støpselet fra stikkontakten. - Vent i cirka 30 minutter for å la apparatet avkjøles; - Finn den mulige årsaken til overoppvarmingen (f.eks. om det er noe som dekker til apparatet); - Kontroller eventuelle skader på apparatet, strømkabelen og støpselet.

• Apparatet må settes i vertikal posisjon for å gjenoppta normal funksjon.

Før du gjennomfører noen form for rengjøring eller vedlikehold på apparatet må du slå det av ved å sette ON/OFF-bryteren (9) på “O”. Koble støpselet fra stikkontakten og vent til viften stanser.

• Bruk en tørr klut til å rengjøre apparatet.

• Hvis apparatet er svært skittent kan du bruke en klut fuktet med lunkent vann (maks 50°C) og delikat vaskemiddel til å rengjøre de utvendige delene. Tørk med en tørr klut.

Forsikre deg om at apparatet er fullstendig tørt før du kobler støpselet til stikkontakten igjen.

• Ikke bruk en kjemisk behandlet eller antistatisk klut til å rengjøre apparatet.

• Ikke bruk bensin, løsemiddel, poleringspasta eller lignende løsemidler. Disse produktene kan ødelegge eller deformere plastoveraten.

• Ikke bruk oljer, kjemiske sto󰀨er eller slipende produkter til å rengjøre apparatet.

• Ikke vask eller legg aldri apparatet i vann.

• Hvis apparatet ikke skal brukes over lengre tid, eller det skal utføres arbeid som vil kunne produsere mye støv, anbefaler vil å klargjøre apparatet som følger:

• Slå av apparatet og koble støpselet fra stikkontakten.

• Sett apparatet på et kjølig og tørt sted, beskyttet mot fuktighet.

• Sæt stikket i stikkontakten.

s,on 95,0 for yttbar installasjon 92,0 for fast installasjon

Stand-by modus med visning av informasjon eller av tilstand JA NEI Type termisk e󰀨ekt/kontroll av romtemperaturen JA NEI Termisk effekt i enkelt fase uten kontroll av romtemperaturen To eller ere manuelle faser uten kontroll av romtemperaturen Med kontroll av romtemperaturen ved hjelp av mekanisk termostat Med elektronisk kontroll av romtemperatur Med elektronisk kontroll av romtemperaturen og daglig tidsinnstilling Med elektronisk kontroll av romtemperaturen ukentlig tidsinnstilling Andre kontrollmuligheter JA NEI Kontroll av romtemperatur med avdekking av personforekomst Kontroll av romtemperatur med avdekking av åpne vinduer Med mulighet for fjernkontroll Med tilpasset oppstartskontroll Med begrensning av funksjonstid Med globetermometer Selvlæringsfunksjon Presisjon ved kontrollenhetenX- 14
