Produkttype	Laserpeker / Krysslinjelaser
Merke	Laserliner
Modell	SuperCrossLaser 2GP
Laserklasse	2 (EN 60825-1:2014/AC:2017) < 1 mW
Laserbølgelengde (linjer)	515 nm (grønn)
Laserbølgelengde (lodd/referanse)	650 nm (rød)
Synlig rekkevidde	40 m (300 lux maks)
Rekkevidde med GRX-mottaker	40 m
Nøyaktighet	± 0,5 mm/m
Automatisk nivelleringsområde	± 4°
Strømforsyning	4 batterier LR6 (AA) 1,5 V
Batterilevetid	Omtrent 6 timer
Dimensjoner (L x H x D)	124 x 119 x 66 mm
Vekt	430 g (uten tilbehør)
Arbeidstemperatur	0 °C til 50 °C, RF maks 80 %
Lagringstemperatur	-10 °C til 70 °C, RF maks 80 %
Nivellering	Automatisk med dempet pendel
Fester	Standard stativ (1/4", 5/8"), veggfeste, magneter på baksiden
Hovedfunksjoner	Horisontal og vertikal linje, loddlaser (2 punkter), referansestråle, helningsmodus, GRX-mottakermodus
Sikkerhet	Ikke se inn i strålen; klasse 2; holdes utenfor rekkevidde for barn; hold avstand til pacemakere
Vedlikehold og rengjøring	Rengjør med en fuktig klut; ingen løsemidler; fjern batterier ved langvarig lagring
Kalibrering	Kontroller regelmessig; toleranse ±0,5 mm/m; kalibrering anbefales hvert 1-2 år
Garanti og service	Se garantikortet og ettersalgsservice hos UMAREX-LASERLINER

Ofte stilte spørsmål - SuperCrossLaser 2GP Laserliner

Hvordan slår jeg på SuperCrossLaser 2GP?

Lås opp transportlåsen ved å sette glidebryteren på ON. Laserne slås på automatisk. Bruk velgeknappen for å aktivere/deaktivere linjene.

Hva gjør jeg hvis laserlinjene blinker?

Blinking indikerer at enheten er utenfor automatisk nivelleringsområde (±4°). Plasser instrumentet på en jevnere overflate. Når LED-en blir grønn, er linjene stabile.

Hvordan bruker jeg helningsmodus?

Sett bryteren på OFF (transportlås). Trykk på velgeknappen for å aktivere laserne. Merk: I helningsmodus er automatisk nivellering deaktivert, LED-en forblir rød.

Hvordan skifter jeg batterier?

Åpne batterirommet på enheten. Sett inn 4 AA-batterier (LR6) i henhold til angitt polaritet. Lukk rommet.

Fungerer laseren utendørs?

Ja, men synligheten reduseres i sterkt sollys. For utendørs bruk over lengre avstander, aktiver manuell mottakermodus og bruk en GRX-mottaker (valgfritt).

Hva er hensikten med manuell mottakermodus (GRX)?

Denne modusen får laseren til å pulsere med høy frekvens, slik at spesiallasermottakere kan oppdage linjene selv under vanskelige lysforhold. For å aktivere, trykk på mottakermodusknappen.

Hvordan fester jeg enheten på et stativ?

Skru 1/4″-gjengen under enheten på stativet. Du kan også bruke 5/8″-adapteren som følger med enkelte tilbehør.

Hvordan sjekker jeg nøyaktigheten til horisontalnivået?

Plasser enheten 5 m fra en vegg, merk et punkt B, drei 2,5 m til høyre og merk C. Høydeforskjellen må ikke overstige ±2,5 mm. Gjenta til venstre. Se håndboken for detaljerte instruksjoner.

Hva er lasersikkerhetsforholdsreglene?

Se aldri direkte inn i laserstrålen eller refleksjoner. Dekk til blanke overflater. Ikke bruk i øyehøyde (mellom 1,40 og 1,90 m). Holdes utenfor rekkevidde for barn.

Hvordan vedlikeholder jeg enheten?

Rengjør overflatene med en lett fuktig klut, uten løsemidler. Fjern batteriene hvis enheten ikke skal brukes over lengre tid. Oppbevar den på et tørt og rent sted.

BRUKSANVISNING SuperCrossLaser 2GP Laserliner

Omgang med lasere i classe 2

Laserstråling!
Se/DD:ind i stralen!
Laser klasse 2
<1mW·515/650nm EN60825-1:2014/AC:2017

S = haeldningsfungtion

1H 1V 2P

s

Laserliner

2 Horizontal og vertical nivellering

Man Iosner transportsikringen og stiller skydekontakten pa "ON".Laserkrydset, lodlaseren og referencestralen vises. Med valgtasten kan man aktivere laserlinjerne.

！

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle pakrveede standarder for fri vareomsæting inden for EU.

Allmanna sakerhetsforeskrifter

Hantering av laser klass 2

Laserstrålning!
Titta aldrig direkt in
i laserstrålen! Laser klass 2
<1 mW·515/650 nm
EN 60825-1:2014/AC:2017

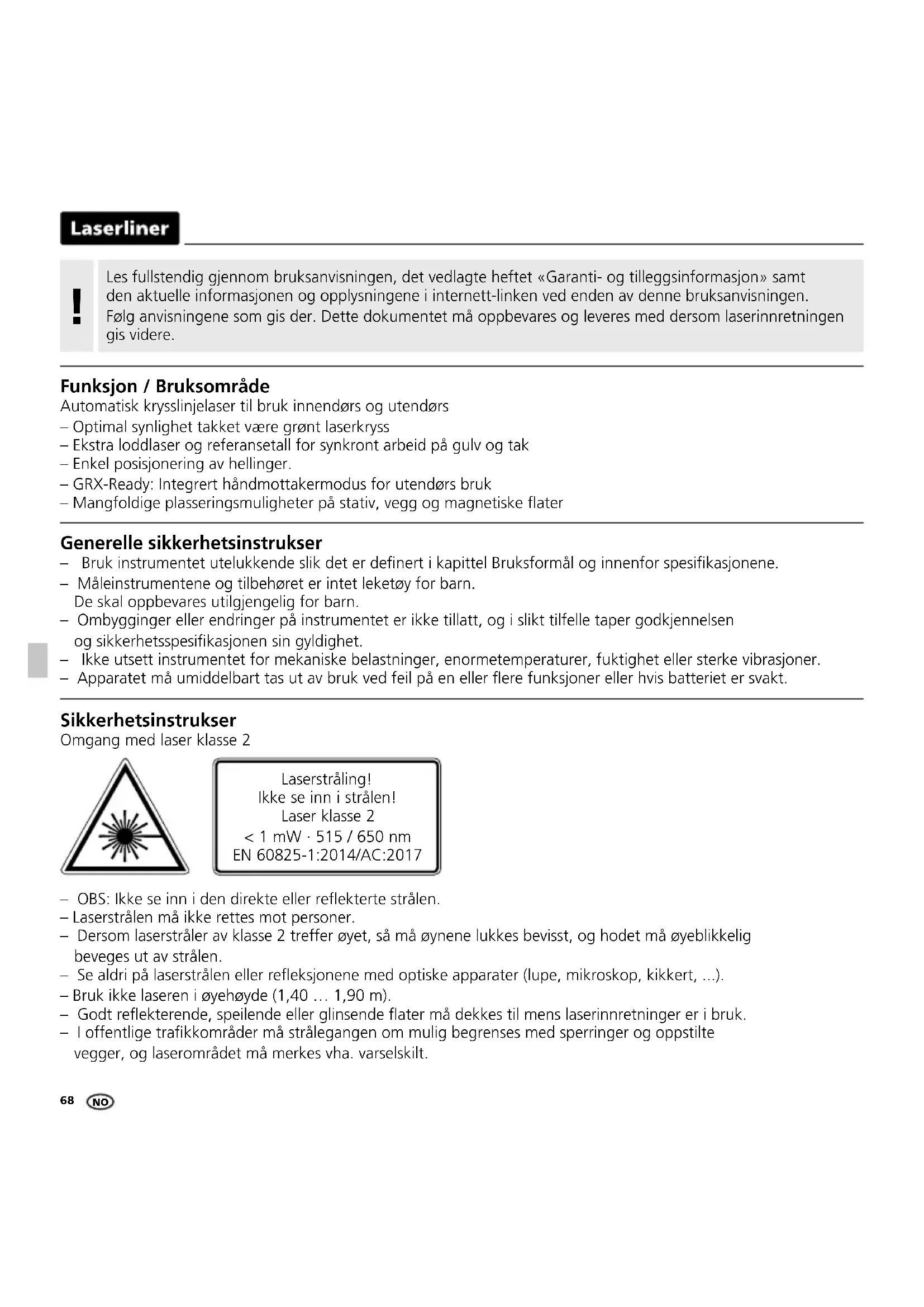

Les fullstendig gjennom braksanvisingen, det vedlagte heftet «Garanti- og tilleggsinformasjon» som den aktuelle informasjonen og opplysningene i internett-linken ved enden av deutsche braksanvisingen. Folg anvisingene som gis der. Dette dokumentet ma oppbevares og leveres med dersom laserinnretningen gis videre.

Automatisk krysslinjelaser til bruk innendørs og utendørs

• Optimal synlighet takket vare gront laserkryss

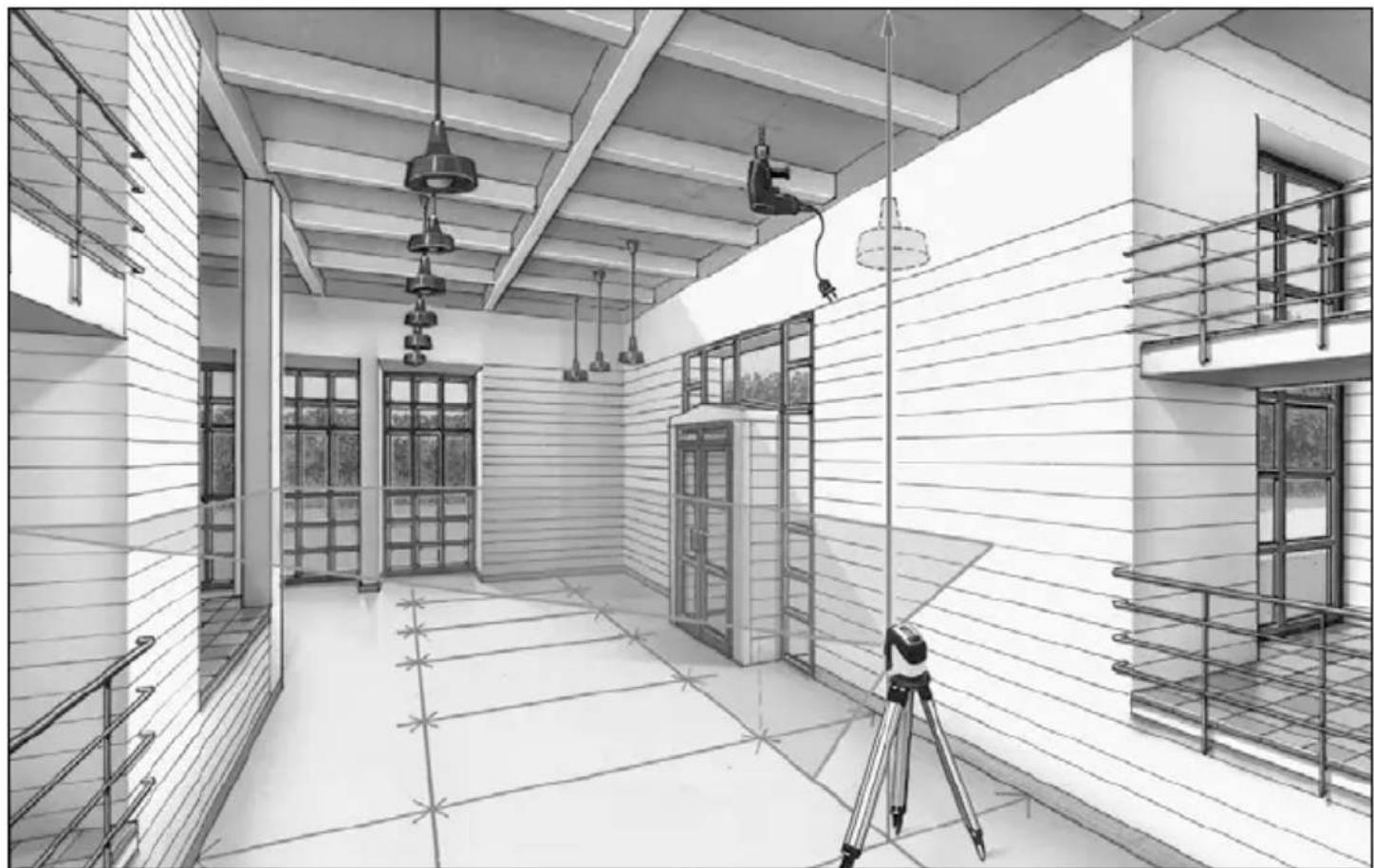

• Ekstra loddlaser og referansetall for synkront arbeid på gulv og tak
• Enkel posisjonering av hellinger.
• GRX-Ready: Integrett handmottakermodus for utendørs bruk
• Mangfoldige plasseringsmuligheter på stativ, vegg og magnetiske flater

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende sik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Maleinstrumentene og tilbehoret er intet leketoy for barn. De skal oppbevares utilgengelig for barn.
• Ombygginger eller endringer på instrumentet er/DD, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enormetemperaturer, fuktighet eller sterke vibrasjoner.
• Apparatet mä umiddelbart tas ut av bruk ved feil pa en uller flere funksjoner erller hvis batteriet er svakt.

Sikkerhetsinstrukser

• OBS: Ikke seinn i den direkte aller reflekterte stralen.
  -Laserstrålen må ikke rettes mot personer.
• Dersom lasersträler av klasse 2 treffer øyet, sä ma øynene lukkes bevisst, og hodet møyeblikelig beveges ut av strålen.
• Se aldri på laserstrålen eller refleksjönene med optiske apparater (lupe, mikroskop, kikkert,...).
• Bruk jegke laseren i øyehøyde (1,40 ... 1,90 m).
  Godt reflekterende, spelende eller glinsende flater må dekkes til mens laserinnretninger er i bruk.
• I offentlige trafikkomrader ma stralegangen om mulig begrenses med sperringer og oppstilte vegger, og laseromraret ma merkes vha. varselskiit.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatilitet iht. EMC-directivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger nagr det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig.

Til transport ma alltid alle lasere slas av og pendelen sperres, still skyvebryteren pa 一 O F F ！

Automatisk posisjonering via pendelsystem med magnetisk demping.

Apparatet plasseres i grunnstilling og foretar en automatisk posisjonering.

Transport LOCK: Under transport beskyttes apparatet av en pendellas.

Med GRX-READY technologi kan laseren bli brukt i vanskelige lysforhold. Laserlinjene pulserer på en høy frekvens og disse tar lasermottakeren imot på større avstander.

Grønn lasertechnologi

Lasermoduler i DLD-utforelse har hoy kvalitet pa linjen, og et rent, klart og godt synlig linjebilde. I motsetning til tidligere generasjoner er de mer temperaturstabile og energieffektive.

Det menseskelige oyet er dessuten mer folsomt i bolgeomradyet til gronn laser enn for ekspel rdd laser. Derfor vises den gronne laserdioden mye bedre enn den rode.

Grønn laser - spesielt i DLD-utførelse - gir med andre ord en mer synlig laserlinje under vanskelige forhold.

Ca. 6 g anger lysere enn en vanlig r od laser med 630 - 660 nm

Antall laserlinjer og plasseringen avppe

H = horizontal laserlinje

V = vertical laserlinje

S = hellingsfunksjon

1H 1V 2P

s

Laserliner

1 Innlegging av batterier

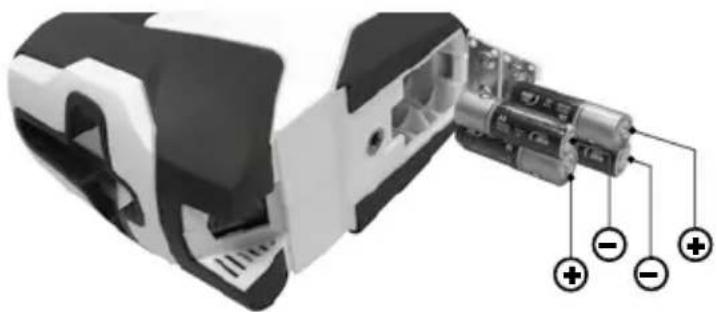

Apne batterirommet og sett inn batteriene (4 x type AA) ifolge installasjonssymbolene. Sorg for at polene blir lagt riktig.

！

Til transport mä spezialstiftene alltid dreies i parkeringsposisjon, se illustrasjonen nedenfor. Ellers bestar det fare for a skade seg.

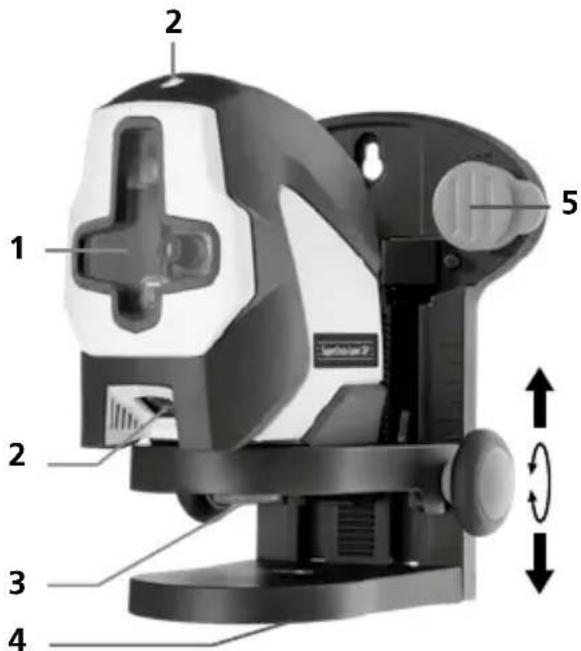

1 Laserstrålehull

2 Laserstrålehull loddelaser

3 Festeskrue 1/4"

4 5/8" - Stativgjenger med innvendig innsats for 1 / 4'' fotostativgjenger

5 Spesialstifter til feste direkte pavegen

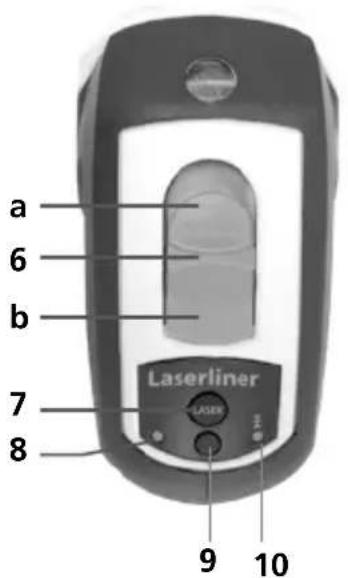

6 Skyvebryter a PÅ

b AV/Transportsikring/Hellingsmodus

7 Valgknapp laserlinjer

8 LED driftsindicator

9 Manuell mottakermodus

10 LED manuell mottakermodus

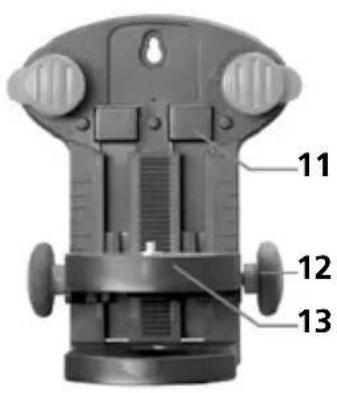

11 Festemagneter pa baksiden til feste pa magnetiske gjenstander

12 Justeringshjul til hoydejustering

13 Stativ-/veggholder med 63 mm hovydejustering

SuperCross-Laser 2GP

2 Horizontal og vertical nivellering

Losne transportsikringen, still skyvebryteren
på «ON». Laserkrysset, loddlaseren
og referansestrålenkommen til syne.

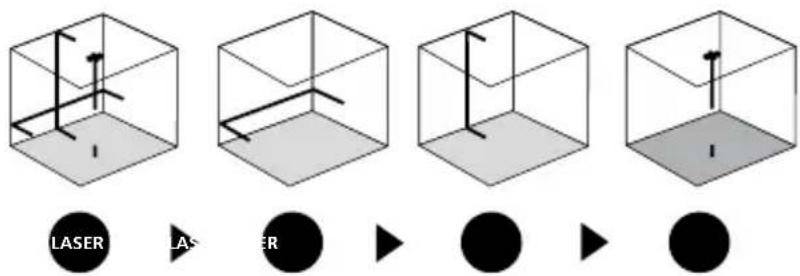

Med valgknappen kan man slå laserlinjene
av og pa.

！

Horizontal og vertikal nivelling krever at transportsikringen løns. LED-en lyser konstant gront. Straks apparatet befindner seg utenfor det automatiske nivellingsområdet på 4^ , blinker laserlinjene og LED-en lyser rødt. Posisjoner apparatet sik at det befindner seg innenfor nivellingsområdet. LED-en lyser gront igjen og laserlinjene lyser konstant.

3 Hellingsmodus

Ikke lösne transportsikringen, still skyvebryeren på «OFF». Slå laseren på med valgknappen og velg. Na kan instrumentet legges på skjeve flater. I++, denne modus kan det ikke nivelleres horisontalt eller vertikalt, da laserlinjene ikke innretter seg automatisk mer. LED-en lyser konstant rødt.

4 Manuell mottakermodus

Ekstrautstyr:Arbeider med lasermottaker GRX

Bruk lasermottaker GRX (ekstrautstyr) til nivellering på store avstander eller ved laserlinjer som ikke lenger er synlige. Nå du skal(arbeide med lasermottakeren,setter du linjelaseren i manuell mottakermodus med tilsvarende tast. Na pulserer laserlinjene med en høy frekvens, og laserlinjene blir mørkere. Lasermottakeren registerrer laserlinjene ved hjelp av这部分 pulseringen.

！

Se bruksanvisingene for lasermottakeren for linjelaser.

Forberedelse av kontroll av kalibreringen

Du kan kontrollere kalibreringen av laseren. Still instrumentet opp midi meltom to vegger som star minst 5 m fra hverandre. Slå på apparatet, til dette ma transportsikringen lses (laserkryss pa). Det er best Å bruke et stativ for a oppna en optimal kontroll.

Laserliner

1. Marker punkt A1 pa veggen.

2. Drei instrumentet 180^ og marker punkt A2. Du har na en horizontal differanse mellom A1 og A2.

3. Still instrumentet sa nær veggen som mulig og i samme hoyde som det markerte punktet A1.

4. Drei instrumentet 180^ og marker punkt A3. Differansen mellom A2 og A3 utgjør toleransen.

! Dersom avstanden mellom A2 og A3 er over 0,5mm / m , ma laseren kalibreres. Ta kontakt med din fagforhandler eller henvend deg til kundeserviceavdelingen hos UMAREX-LASERLINER.

2,5 m lang snor på veggen, loddet brk kinne pendle fritt. Sla pa instrumentet og rett inn den vertikale laseren mot loddesnoren. Noyaktigheten ligger innenfor toleransen nr avviket mellom laserlinjen og loddesnoren ikke er større enn ± 2,5 mm.

Marker punkt B på veggen. Sving laserkrysset ca. 2,5 m mot høyre og marker punkt

C. Kontroller om den horizontale linjen fra punkt C ligger på samme høyde som punkt B ± 2,5 mm Gjenta prosedyren på venstre side.

Kontroller regelmessig kalibreringen før bruk, etter transporter og lengre lagring.

Fare pga. sterke magnetfelt

Sterke magnetfelt kan ha skadelige innvirkninger på personer med aktive implantater (f.eks. hjerte-stimulator) og på elektroniske apparatet (f.eks. magnetkort, mekaniske klokker, finmekanikk, festplater).

När det gjelder den innvirkningen sterke magnetfelt har på personer, på de respektive nasjonale forskriftene tas til etterretning, som eksempelvis forskrift BGV B11 §14 «Elektromagnetiske felt» fra yrkesorganisasjonene i Forbundsrepublikken Tyskland.

For à unngå en forstyrende innflytelse, må magnetene alltid holds i en avstand på minst 30 cm fra de implantatene og apparatene som settes i fare.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med en lettuce klut. Unngå bruk av pusse-, skurre- og løsemidler.

Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet pa et rent og tort sted.

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig for a garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2år. Ved behov kan du i dette sammenhengen takontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Tekniske data (Det tas forbehold om tekniske endringer. 20W12)
Selvivilieringsområde	± 4°
Nøyaktigkeit ± 0,5 mm / m
Nivelling	automatisch
Synlighet (typisk)* 40 m
Arbeidsområde med händmottaker (kommer an på forskjeller i lysstyrken som har tekniske Årsaker) 40 m
Laserbølgelengde	515 nm
Laserbølgelengde loddlaser 650 nm
Laserbølgelengde referansestråle 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning 4 x 1,5V LR6 (AA)
Driftstid ca. 6 timer
Arbeidsbetingelser 0°C ... 50°C, luftfuktigkeit maks. 80% rH,)\ ikke kondenserende, arbeidshøjde maks. 4000 m.o.h.
Lagringsbetingelser	-10°C ... 70°C, luftfuktigkeit maks. 80% rH
Mål (B x H x D)	124 x 119 x 66 mm
Vekt 430 g (uten tilbehør og batterier)

• ved maks. 300 lux

EU-krav og kassering

Apparatet oppfyller alle nodvendige normer for fri samhandel innenfor EU.

Dette Produktet er et elektrapparat og må kildesorteres og avfallsbehandles tilsvarende ifolge det europeiske direktivet for avfall av elektrisk og elektronisk utstyr.

Ytterligere sikkerhetsinstrukser og tilleggsinformasjon pa

http://laserliner.com/info?an=AJF

Laserliner

SuperCross-Laser 2GP

SuperCross-Laser 2GP

SERVICE

Umarex GmbH & Co. KG

• Laserliner -
