Produkttyp	Zeigerlaser / Kreuzlinienlaser
Marke	Laserliner
Modell	SuperCrossLaser 2GP
Laserklasse	2 (EN 60825-1:2014/AC:2017) < 1 mW
Laserwellenlänge (Linien)	515 nm (grün)
Laserwellenlänge (Lot/Referenz)	650 nm (rot)
Sichtbare Reichweite	40 m (300 Lux max)
Reichweite mit GRX-Empfänger	40 m
Genauigkeit	± 0,5 mm/m
Selbstnivellierbereich	± 4°
Stromversorgung	4 LR6 (AA) 1,5 V Batterien
Betriebsdauer	Ca. 6 h
Abmessungen (L x H x T)	124 x 119 x 66 mm
Gewicht	430 g (ohne Zubehör)
Betriebstemperatur	0 °C bis 50 °C, max. rel. Luftfeuchtigkeit 80 %
Lagertemperatur	-10 °C bis 70 °C, max. rel. Luftfeuchtigkeit 80 %
Nivellierung	Automatisch durch gedämpftes Pendel
Befestigungen	Standardstativ (1/4", 5/8"), Wandmontage, Magnete auf der Rückseite
Hauptfunktionen	Horizontale und vertikale Linien, Lotlaser (2 Punkte), Referenzstrahl, Neigungsmodus, GRX-Empfängermodus
Sicherheit	Nicht in den Strahl blicken; Klasse 2; von Kindern fernhalten; Abstände zu Herzschrittmachern einhalten
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; keine Lösungsmittel; bei längerer Lagerung Batterien entfernen
Kalibrierung	Regelmäßig überprüfen; Toleranz ±0,5 mm/m; Kalibrierung alle 1 bis 2 Jahre empfohlen
Garantie und Service	Garantieheft und Kundendienst UMAREX-LASERLINER beachten

Häufig gestellte Fragen - SuperCrossLaser 2GP Laserliner

Wie schalte ich den SuperCrossLaser 2GP ein?

Entriegeln Sie die Transportsicherung, indem Sie den Schiebeschalter auf ON stellen. Die Laser schalten sich automatisch ein. Verwenden Sie die Auswahltaste, um die Linien ein-/auszuschalten.

Was tun, wenn die Laserlinien blinken?

Das Blinken zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs (±4°) befindet. Positionieren Sie das Gerät auf einer ebenen Fläche neu. Wenn die LED grün wird, sind die Linien stabil.

Wie verwende ich den Neigungsmodus?

Stellen Sie den Schalter auf OFF (Transportsicherung). Drücken Sie die Auswahltaste, um die Laser zu aktivieren. Achtung: Im Neigungsmodus ist die automatische Nivellierung deaktiviert, die LED bleibt rot.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach am Gerät. Legen Sie 4 AA-Batterien (LR6) polrichtig ein. Schließen Sie das Fach.

Funktioniert der Laser im Freien?

Ja, aber die Sichtbarkeit nimmt bei direkter Sonneneinstrahlung ab. Für den Außeneinsatz über große Entfernungen aktivieren Sie den Manuellen Empfängermodus und verwenden Sie einen GRX-Empfänger (optional).

Was ist der Zweck des manuellen Empfängermodus (GRX)?

In diesem Modus pulsiert der Laser mit hoher Frequenz, sodass spezielle Laserempfänger die Linien auch bei schwierigen Lichtverhältnissen erkennen können. Zum Aktivieren drücken Sie die Empfängermodus-Taste.

Wie befestige ich das Gerät an einem Stativ?

Schrauben Sie das 1/4″-Gewinde an der Unterseite des Geräts auf das Stativ. Sie können auch den mitgelieferten 5/8″-Adapter für bestimmtes Zubehör verwenden.

Wie überprüfe ich die Genauigkeit der horizontalen Nivellierung?

Stellen Sie das Gerät 5 m von einer Wand entfernt auf, markieren Sie Punkt B, schwenken Sie es 2,5 m nach rechts und markieren Sie Punkt C. Der Höhenunterschied darf ±2,5 mm nicht überschreiten. Wiederholen Sie dies auf der linken Seite. Beachten Sie die Bedienungsanleitung für detaillierte Anweisungen.

Welche Sicherheitsvorkehrungen sind beim Laser zu beachten?

Blicken Sie niemals direkt in den Laserstrahl oder seine Reflexionen. Decken Sie glänzende Oberflächen ab. Verwenden Sie das Gerät nicht auf Augenhöhe (zwischen 1,40 und 1,90 m). Von Kindern fernhalten.

Wie pflege ich das Gerät?

Reinigen Sie die Oberflächen mit einem leicht feuchten Tuch, ohne Lösungsmittel. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird. Lagern Sie es an einem trockenen und sauberen Ort.

BEDIENUNGSANLEITUNG SuperCrossLaser 2GP Laserliner

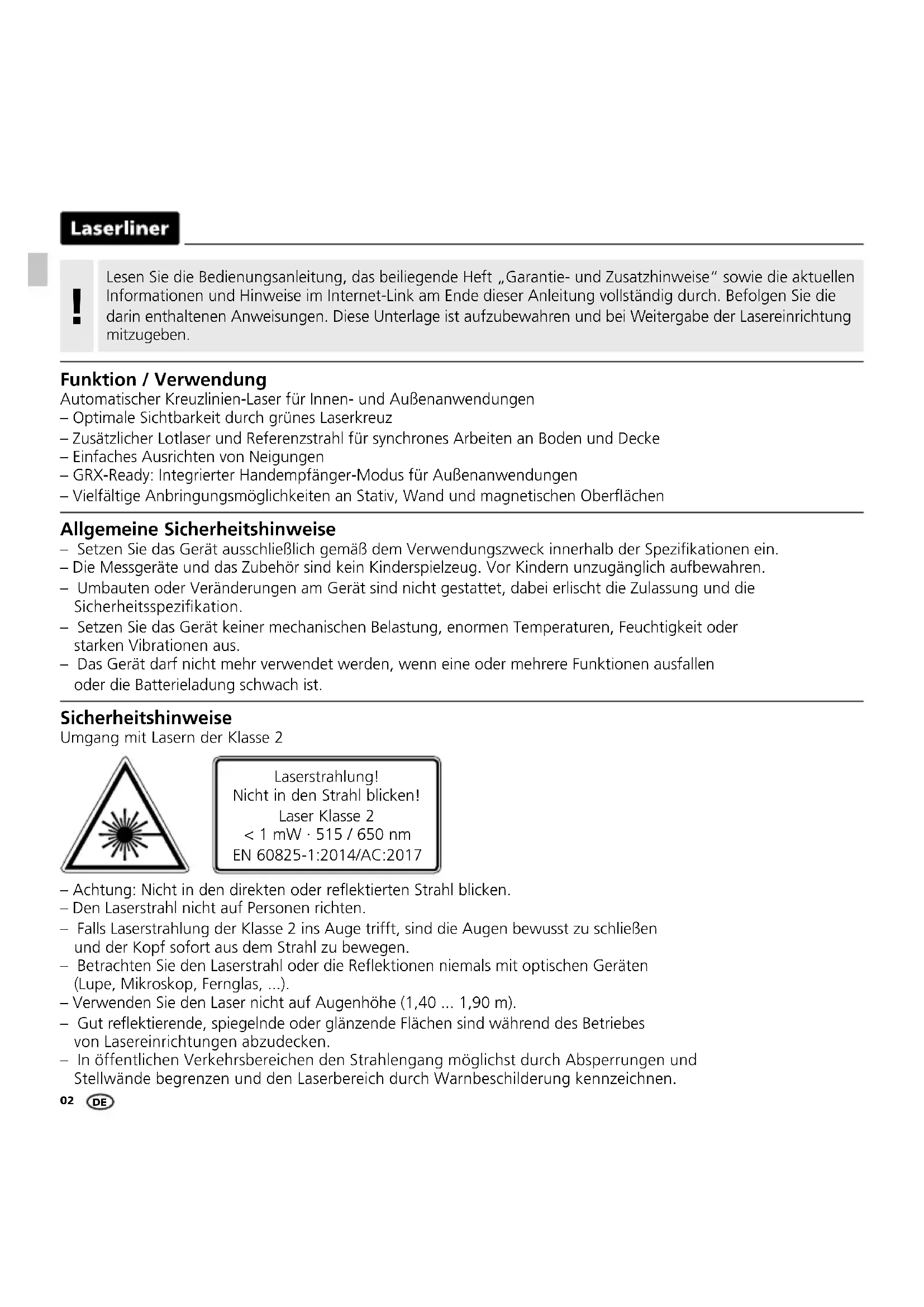

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Automatischer Kreuzlinien-Laser für Innen- und Außenanwendungen

• Optimale Sichtbarkeit durch grünes Laserkreuz
• Zusätzlicher Lotlaser und Referenzstrahl für synchrones Arbeitsen an Boden und Decke
  Einfaches Ausrichten von Neigungen
• GRX-Ready: Integrierter Handempfänger-Modus für Außenanwendungen
• Vielfältige Anbringungsmöglichkeiten an Stativ, Wand und magnetischen Oberflächen

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!

Nicht in den Strahl blichen!

Laser Klasse 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflectionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
  Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschildierung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträgekeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf "OFF" stellen!

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtig sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie konnen Linienlaser auch bei umgänstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frecenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität der Linie, ein sauberes, klares und dadurch gut sightbares Linienbild. Im Gegensatz zu früheren Generationen sind sie temperaturstabiler und energieeffizienter.

Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbereich des grünen Lasers als zum Beispiel beim roten Laser. Dadurch entscheidt die grüne Laserdiode im Vergleich zur roten sehr viel heller.

Grüne Laser - speziell in der DLD-Ausführung - bieten also Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter umgünstigen Bedingungen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontal Laser

V = vertikale Laser

P = Anzahl der Laserpunkte

S = Neigungsfunktion

1H 1V 2P

s

Laserliner

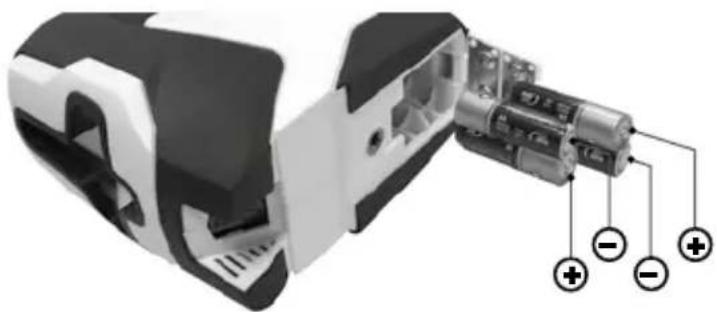

1 Batterien einlagen

Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß den Installationssymboleneinlagen. Dabei auf korrekte Polarität achten.

Für den Transport die Spezialstifte immer in die Park position drehen, siehe untere Abbildung. Sonst besteht Verletzungsgefahr.

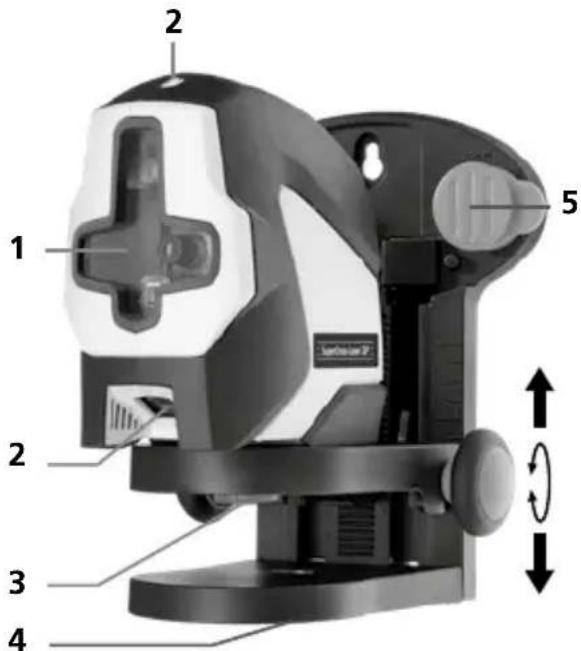

1 Laseraustrittsfenster
2 Laseraustrittsfenster Lotlaser
3 Befestigungsschraube 1 / 4^
4 5/8" - Stativgewinde mit Inneneinsatz für 1 / 4'' Foto-stativ-Gewinde
5 Spezialstfte zur Befestigung direkt an der Wand

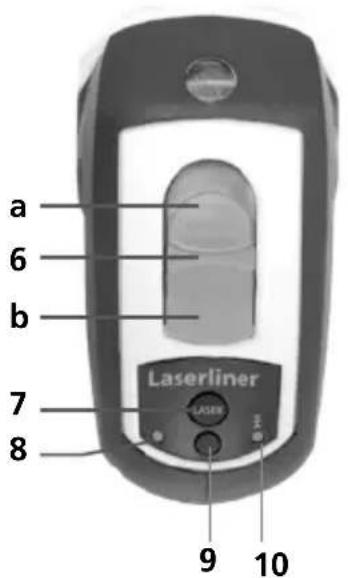

6 Schiebeschalter
a AN
b AUS / Transportsicherung / Neigungsmodus
7 Wahltaste Laserlinien
8 LED Betriebsanzeige
9 Handempfängermodus
10 LED Handempfängermodus

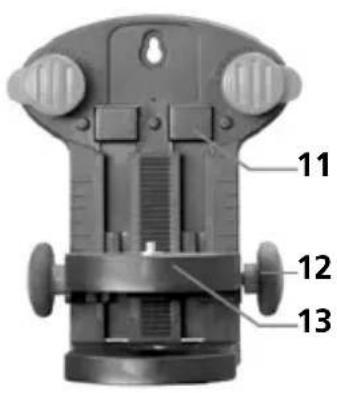

11 Haftmagnete auf der Rück-ndeite zur Befestigung an magnetischen Gegenständen
12 Justierrad zur Hohenverstellung
13 Stativ-/ Wandhalterung mit 63 mm Höhenverstellung

SuperCross-Laser 2GP

Horizontal und vertical Nivellieren

Die Transportsicherung lösen, Schiebeschalter auf "ON" stellen. Das Laserkreuz, der Lotlaser und der Referenzstrahl erscheinen. Mit der Wahltaste konnen die Laserlinien einzeln geschlossen werden.

！

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelost sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 4^ befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.

3 Neigungsmodus

Die Transportsicherung nicht losen, Schiebeschalter auf "OFF" stellen. Die Laser mit der Wahltaste anschalten und auswahlen. jetzt konnen schiefe Ebenen angelegt werden. In this modus kann nicht horizontal bzw. vertical nivelliert werden, da sich die Laserlinien nicht mehr automatisch austrichten. Die LED leuchtet konstant rot.

4 Handempfängermodus

Optional:Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sightbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeitsen mit dem Laserempfänger den Linien-laser mit der Handempfängermodus-Taste in den Hand empfänger modus schalten.Jetzt pulsieren die Laserlinien mit einer hohen Freqenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch these Pulsieren die Laserlinien.

！

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

KalibrierungsüberprüfungVBorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (LASERKREUZ AN). Zur optimalen Überprüfungitte ein Stativ verwenden.

Laserliner

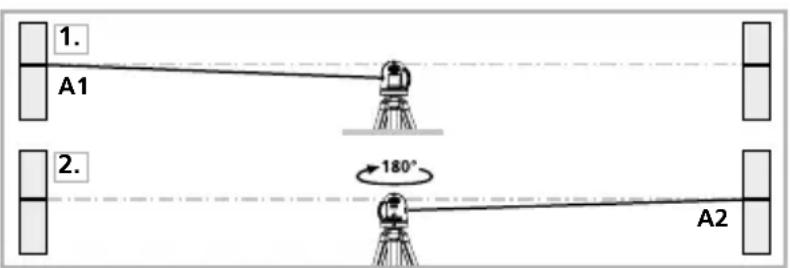

Kalibrierung überprüfen:

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

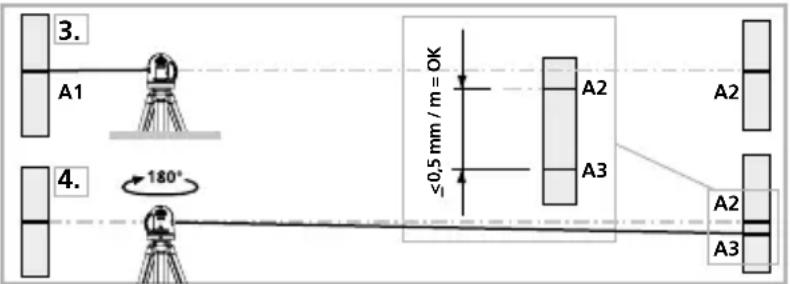

3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

4. Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,5mm / m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht länger als ± 2,5 mm beträgt.

Überprüfung der horizontalen Linie:

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2,5 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßige die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Gefährung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigten, wie beispelseweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder".

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30~cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit ihrem Handler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 20W12)
Selbstnivellierbereich ± 4°
Genauigkeit ± 0,5 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)* 40 m
Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligeitsunterschied abhängig) 40 m
Laserwellenlänge	515 nm
Laserwellenlänge Lotlaser 650 nm
Laserwellenlänge Referenzstrahl 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 4 x 1,5V LR6 (AA)
Betriebsdauer	ca. 6 Std.
Arbeitsbedingungen 0°C ... 50°C, Luftfeuchtgheit max. 80% rH, nicht kondensierend, Arbeitsstöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtingigkeit max. 80% rH
Abmessungen (B x H x T) 124 x 119 x 66 mm
Gewicht 430 g (ohne Zubehör und Batterien)

* bei max. 300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AJF
