SuperCrossLaser 2GP - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Puntatore laser / Laser a linee incrociate
Marca	Laserliner
Modello	SuperCrossLaser 2GP
Classe laser	2 (EN 60825-1:2014/AC:2017) < 1 mW
Lunghezza d'onda laser (linee)	515 nm (verde)
Lunghezza d'onda laser (piombo/riferimento)	650 nm (rosso)
Portata visibile	40 m (300 lux max)
Portata con ricevitore GRX	40 m
Precisione	± 0,5 mm/m
Campo di autolivellamento	± 4°
Alimentazione	4 batterie LR6 (AA) 1,5 V
Autonomia	Circa 6 h
Dimensioni (L x A x P)	124 x 119 x 66 mm
Peso	430 g (senza accessori)
Temperatura di lavoro	0 °C a 50 °C, UR max 80%
Temperatura di stoccaggio	-10 °C a 70 °C, UR max 80%
Livellamento	Automatico a pendolo smorzato
Fissaggi	Treppiede standard (1/4", 5/8"), montaggio a parete, magneti sul retro
Funzioni principali	Linee orizzontale e verticale, laser di piombo (2 punti), raggio di riferimento, modalità inclinazione, modalità ricevitore GRX
Sicurezza	Non guardare il fascio; classe 2; tenere fuori dalla portata dei bambini; rispettare le distanze dai pacemaker
Manutenzione e pulizia	Pulire con un panno umido; non usare solventi; rimuovere le batterie in caso di stoccaggio prolungato
Calibrazione	Controllare regolarmente; tolleranza ±0,5 mm/m; calibrazione raccomandata ogni 1-2 anni
Garanzia e servizi	Consultare il libretto di garanzia e il servizio post-vendita UMAREX-LASERLINER

Domande frequenti - SuperCrossLaser 2GP Laserliner

Come accendere il SuperCrossLaser 2GP?

Sbloccare il blocco di trasporto posizionando l'interruttore scorrevole su ON. I laser si accendono automaticamente. Usare il tasto di selezione per attivare/disattivare le linee.

Cosa fare se le linee laser lampeggiano?

Il lampeggio indica che l'apparecchio è fuori dal campo di autolivellamento (±4°). Riposizionare lo strumento su una superficie più piana. Quando il LED diventa verde, le linee sono stabili.

Come usare la modalità inclinazione?

Posizionare l'interruttore su OFF (blocco trasporto). Premere il tasto di selezione per attivare i laser. Attenzione: in modalità inclinazione, l'autolivellamento è disattivato, il LED rimane rosso.

Come cambiare le batterie?

Aprire il vano batterie situato sull'apparecchio. Inserire 4 batterie AA (LR6) rispettando la polarità indicata. Richiudere il vano.

Il laser funziona all'esterno?

Sì, ma la visibilità diminuisce in pieno sole. Per un uso all'esterno su lunghe distanze, attivare la modalità ricevitore manuale e utilizzare un ricevitore GRX (opzionale).

Qual è lo scopo della modalità ricevitore manuale (GRX)?

Questa modalità fa pulsare il laser ad alta frequenza, permettendo ai ricevitori laser speciali di rilevare le linee anche in condizioni di luce difficili. Per attivarla, premere il tasto modalità ricevitore.

Come fissare l'apparecchio su un treppiede?

Avvitare la filettatura 1/4″ situata sotto l'apparecchio sul treppiede. È possibile anche utilizzare l'adattatore 5/8″ fornito con alcuni accessori.

Come verificare la precisione del livello orizzontale?

Posizionare l'apparecchio a 5 m da un muro, segnare un punto B, ruotare di 2,5 m a destra e segnare C. La differenza di altezza non deve superare ±2,5 mm. Ripetere a sinistra. Consultare il manuale per le istruzioni dettagliate.

Quali sono le precauzioni di sicurezza laser?

Non guardare mai direttamente il fascio laser o i suoi riflessi. Coprire le superfici lucide. Non usare all'altezza degli occhi (tra 1,40 e 1,90 m). Tenere fuori dalla portata dei bambini.

Come mantenere l'apparecchio?

Pulire le superfici con un panno leggermente umido, senza solventi. Rimuovere le batterie se l'apparecchio non viene usato a lungo. Riporre in un luogo asciutto e pulito.

MANUALE UTENTE SuperCrossLaser 2GP Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Funzione / Scopo

Laser automatico a linee intersecanti per applicazioni in interni ed esterni

• Visibilità ottimale grazie alla croce laser a luce verde
• Funzione laser a piombo supplementare e raggio di riferimento per lavorare contemporaneamente a terra e a soffitto
• Facile allineamento di piani inclinati
• GRX-Ready: modalità ricevitore manuale integrata per applicazioni in esterni
• Diverse opzioni di fissaggio su treppiede, a parete e su superfici magnetiche

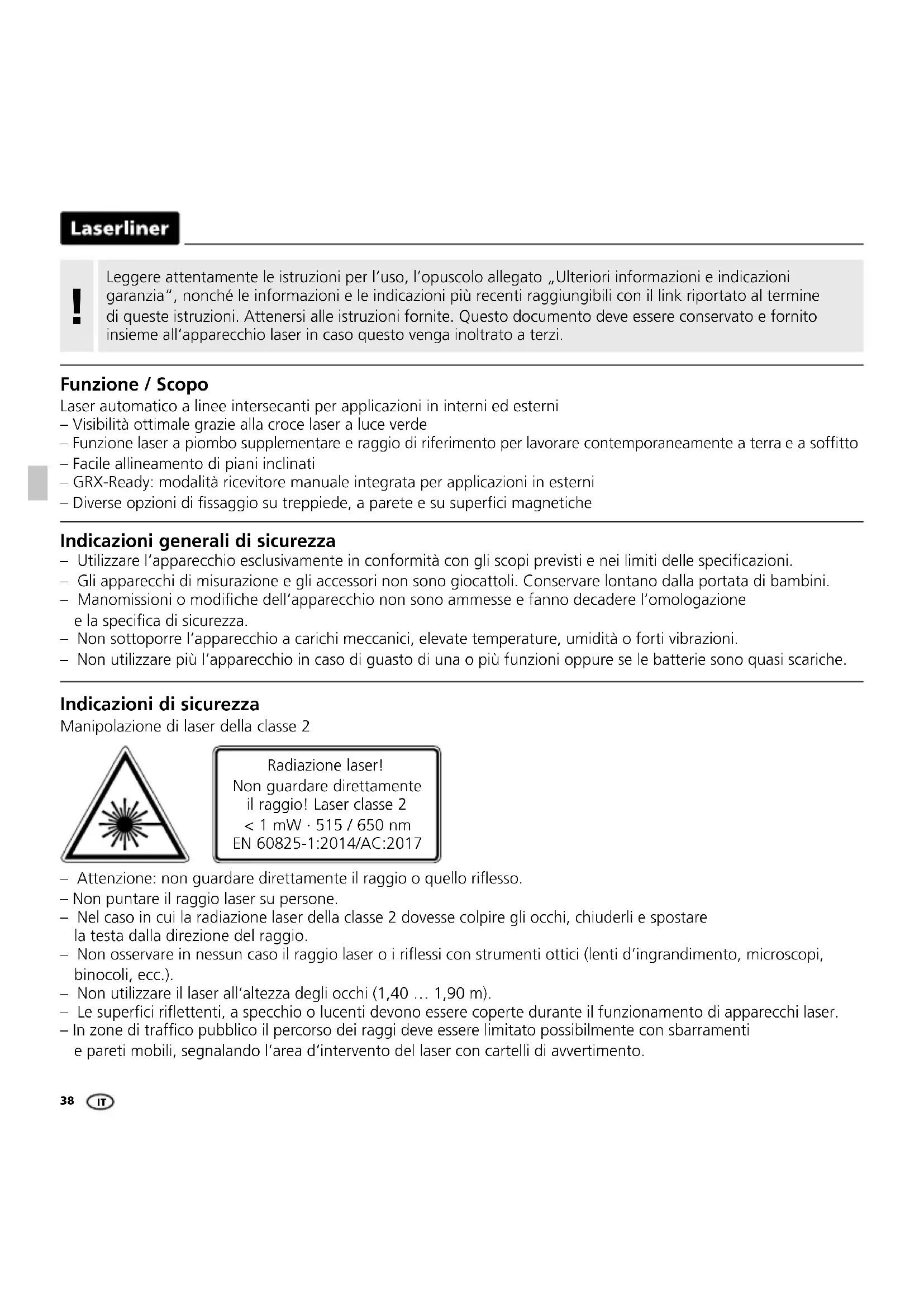

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione

e la specifica di sicurezza.

• Non sottomporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
  Nonutilizzare piu I'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!

Non guardare direttamente il raggio! Laser classe 2

< 1 mW · 515 / 650 nm

EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non punctare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa alla direzione del raggio.
  Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
  Nonutilizzareilaserall'altezza degliocchi(1,40...1,90m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di averporto.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetical in conformità alla direttiva EMV 2014/30/EU.
• Rispetto le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persona portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.

Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l'interruttore a scorrimento in posizione „OFF"!

Caratteristica particolari del prodotto

AUTOMATIC LEVEL

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchioiene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Con la Tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distance.

Tecnologia a laser verde

I moduli laser nella versione DLD assicurano un'alta qualità della linea e un'immagine di linea netta, chiara e pertanto ben visible. A differenza delle generations precedenti, presentano una magiore termostabilità ed efficienza energetica.

L'occhio umano inoltre è più sensibile alla gamma d'onda del laser verde rispetto, per esempio, a quella del laser rosso. Il diodo laser verde risulta quando molto più luminoso di quello rosso.

I laser verdi, soprattutto quelli della versione DLD, offrono quindi deivantaggi quando si tratta di poter riconoscere la linea laser in condizioni sfavorevoli.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

Numero e disponizione dei laser

H = linea laser orizzontale

V = linea laser verticale

P =Numero dei punti laser

S = funzione di inclinazione

1H 1V 2P

s

Laserliner

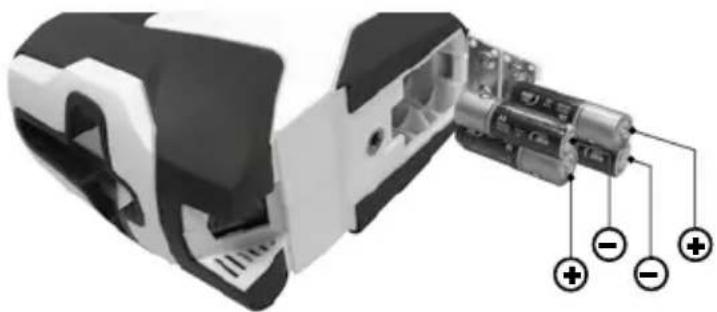

1 Applicazione delle pile
Apriere il vano batterie ed introdu le batterie (4 di tipo AA) come indicato dai symboli di installazio facendo attenzione alla correttezza delle polarità.

Per il trasporto ruotare le spine speciali in posizione di parcheggio (vedi la figura in basso). In caso contrario, pericolò di lesioni.

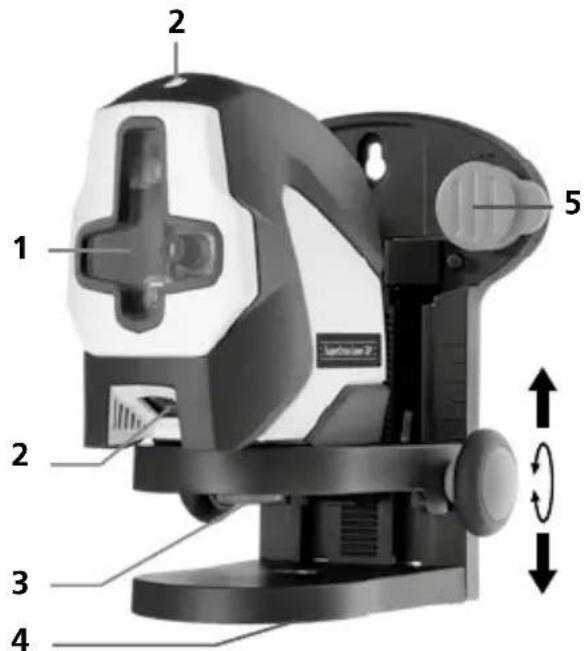

1 Finestra di uscita laser

2 Finestra di uscita del raggio laser a piombo

3 Vite di fissaggio 1/4"

4 Filettatura da 5 / 8'' del treppiede con inserto interno da 1 / 4'' per filettatura di treppiede fotografico

5 Spine speciali per il fissaggio direttamente alla parete

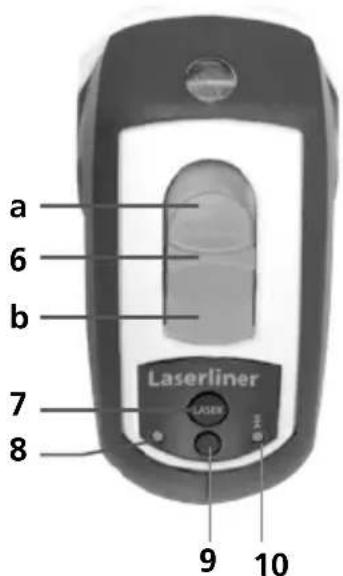

6 Interruptatore a scorrimento a ON

b OFF / Sicura di trasporto / Modalità di inclinazione

7 Tasto di selezione linee laser

8 Indicatore di funzionamento LED

9 Modalità di ricezione manuale

10 LED per modalità di ricezione manuale

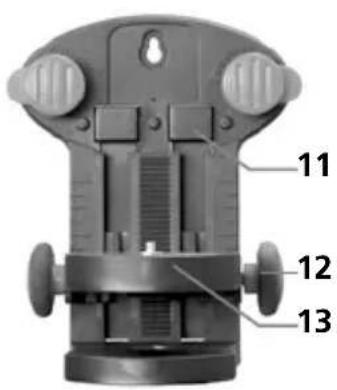

11 Magneti sul retro per il fissaggio a oggetti magnetici

12 Rotella per la regolazione in altezza

13 Supporto a treppiede / a parete con regolazione in altezza di 63 mm

SuperCross-Laser 2GP

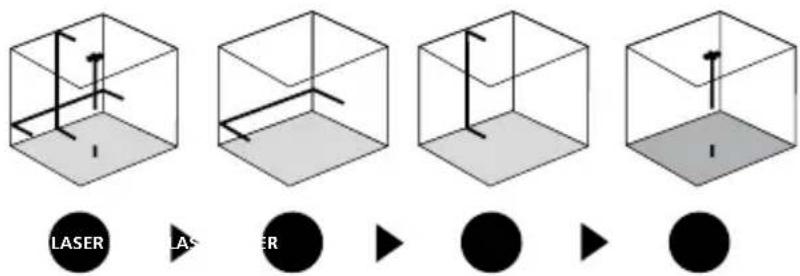

Livellamento orizzontale e verticale

Sbloccare la sicura di trasporto e portare l'interruttore a scorrimento in posizione "ON". L'apparecchio visualizza la croce laser, il laser a piombo e il raggio di riferimento. Con il tasto di selezione si azionano le linee laser.

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane acceso in verde. Non appena l'apparecchio si venisse a trovare al di fuori del Campo di livellamento automatico di 4^ , le linee laser iniziano a lampeggiare e si accende la luce rossa del LED. Posizionare l'apparecchio in modo che si trovi all'interno del Campo di livellamento. La luce del LED diventa verde e le linee laser emettono una luce costante.

3 Modalità d'inclinazione

Non sbloccare la sicura di trasporto, portare l'interruttore a scorrimento in posizione „OFF". Con il tasto di selezione accendere e selezionare i laser. É ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. I LED emettono una luce rossa costante.

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su granidi distanze o quando le linie laser non sono più visibili. Per poter utilizzato il ricevitore laser attivare il laser lineare nella modalità di ricerca manuale premendo il relativo tasting. Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

Osservare quanto contento nelle istruzioni per l'uso del ricevitore laser per laser lineari.

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

Laserliner

Esecuzione

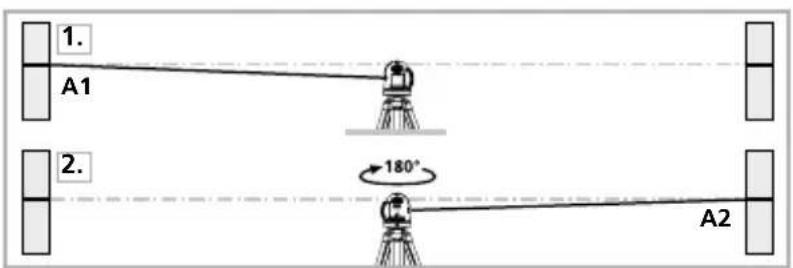

1. Marcate il punto A1 sulla parete.

2. Ruotate l'apparecchio di 180^ e marcate il punto A2. A quello punto avrete un riferimento orizzontale tra A1 e A2.

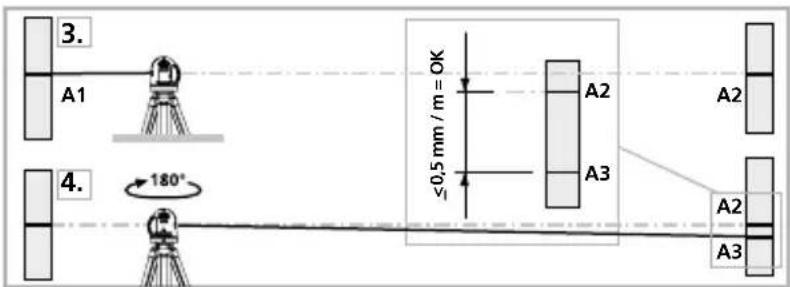

3. Avicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.

4. Ruotate l'apparecchio di 180^ e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,5 mm / m, si rende necessaria una regolazione. Contattate il vosto rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e punctare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 2,5 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5m versus destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B± 2,5mm Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Pericoli causati da forti campi magnetici

Forti campi magneti possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromecanici (per es. schede magnetiche, orologi magneti, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magneti ci su persone, vanno rispetto le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagneti".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispetti impianti e apparecchi.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 20W12)
Range di autolivellamento	± 4°
Precisione	± 0,5 mm / m
Livellamento	automatico
Visibilità (tipica)*	40 m
Area di lavoro con ricevitore manuale	(a seconda della differenza di luminosità dovuta a motivi tecnici) 40 m
Lunghezza delle onde laser	515 nm
Lunghezza dell'onda laser per laser a piombo	650 nm
Lunghezza dell'onda laser per raggio di riferimento	650 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione	4 x 1,5V LR6 (AA)
Durata di esercizio	circa 6 ore
Condizioni di lavoro 0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P)	124 x 119 x 66 mm
Peso	430 g (esclusi accessori e batterie)

• con max. 300 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=AJF
