GEBRUIKSAANWIJZING SuperCrossLaser 2GP Laserliner

• at max. 300 lux EN14 Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

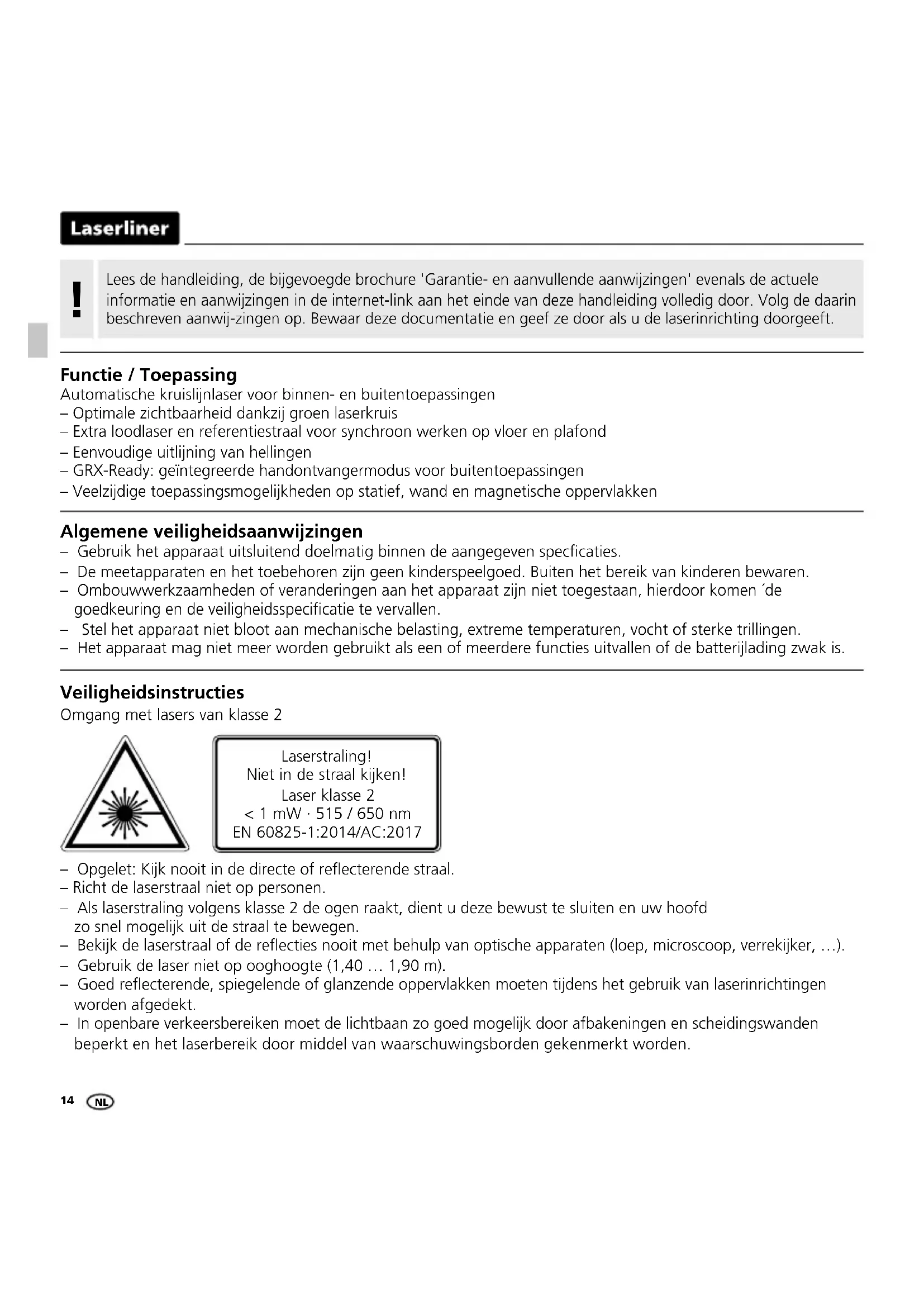

Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen ´de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is. Veiligheidsinstructies Omgang met lasers van klasse 2 – Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 … 1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 / 650 nm EN 60825-1:2014/AC:2017 Functie / Toepassing Automatische kruislijnlaser voor binnen- en buitentoepassingen – Optimale zichtbaarheid dankzij groen laserkruis – Extra loodlaser en referentiestraal voor synchroon werken op vloer en plafond – Eenvoudige uitlijning van hellingen – GRX-Ready: geïntegreerde handontvangermodus voor buitentoepassingen – Veelzijdige toepassingsmogelijkheden op statief, wand en magnetische oppervlakken NLSuperCross-Laser 2GP

Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. Schakel vóór het transport altijd alle lasers uit, zet de pendel vast en de schuifschakelaar op 'OFF'!

Speciale functies van het product Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit. Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling. Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd. Groene lasertechnologie Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van de lijn, een schoon, helder en daardoor goed zichtbaar lijnbeeld. In tegenstelling tot oudere generaties zijn deze temperatuur- stabieler en energie-efficiënter. Het menselijke oog beschikt bovendien over een grotere gevoeligheid in het golflengtebereik van de groene laser dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene laserdiode in vergelijking met de rode zeer veel lichter. Groene lasers – vooral in de DLD-uitvoering – bieden dus voordelen met betrekking tot de zichtbaarheid van de laserlijn onder ongunstige voorwaarden. Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm Aantal en richting van de laser H = horizontale laserlijn V = verticale laserlijn P = Aantal laserpunten S = inclinaties (Slope-funktion)

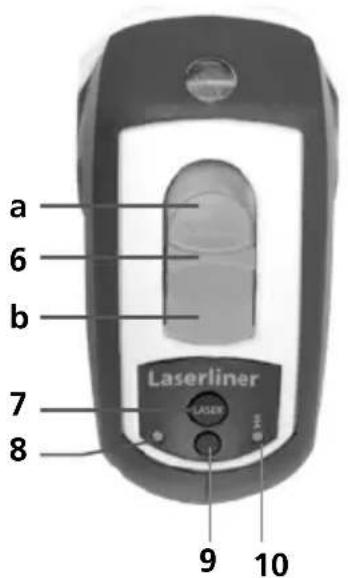

1 Laseruitlaat 2 Laseruitlaat loodlaser 3 Bevestigingsschroef 1/4“ 4 5/8”-schroefdraad voor statief, met inzet voor 1/4”-schroefdraad voor fotostatief 5 Speciale pennen voor de bevestiging direct op de wand 6 Schuifschakelaar a AAN

UIT / Transportbeveiliging / Neigingsmodus 7 Keuzetoets laserlijnen 8 LED-bedrijfsindicator 9 Handontvangermodus 10 LED Handontvangermodus

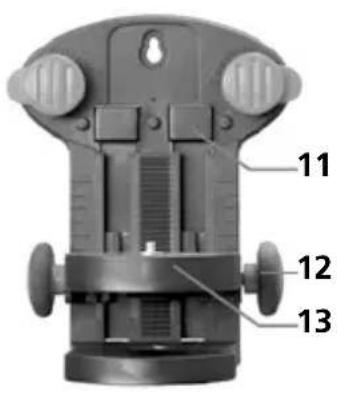

Magneten aan de achterzijde voor de bevestiging op magnetische voorwerpen. 12 Afstelwiel voor de hoogteverstelling 13 Statief- / wandhouder met 63 mm hoogteverstelling Draai de speciale pennen voor het transport steeds in de parkeerpositie - zie onderste afbeelding. In het andere geval bestaat gevaar voor letsel.

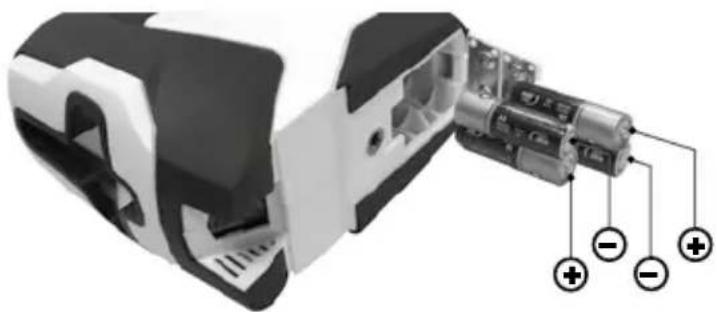

Parkeren Bevestigen Open het battervakje en plaats de batteren (4 x type AA) overeenkomstig de installatiesymbolen. Let daarb op de juiste polariteit. Batterijen plaatsen

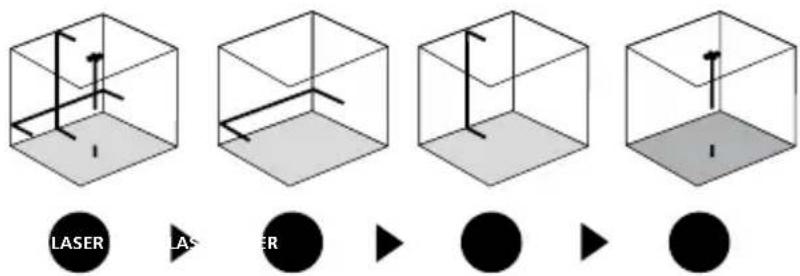

Deactiveer de transportbeveiliging en zet de schuifschakelaar op 'ON'. Het laserkruis, de loodlaser en de referentiestraal verschijnen. Met behulp van de keuzetoets kunnen de laserlijnen worden geschakeld. Horizontaal en verticaal nivelleren

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Voor werkzaamheden met de laserontvanger schakelt u de lijnlaser met de toets in de hand-ontvangermodus. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren. Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

Handontvangermodus Optioneel: Werken met de laserontvanger GRX

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. De led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 4° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer- bereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar op 'OFF'. Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De led brandt constant rood. Neigingsmodus

Kalibratiecontrole voorbereiden U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken. NL18

2,5 m< 2,5 mm = OK Kalibratie controleren Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,5 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

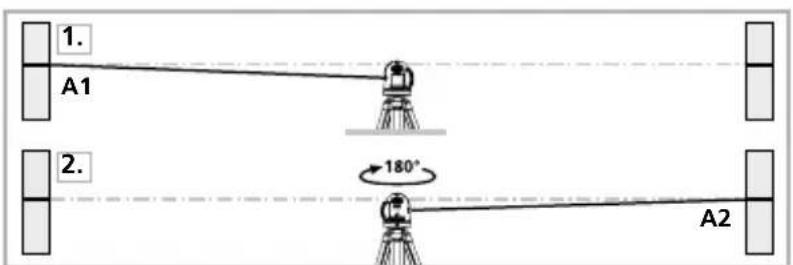

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het

punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

3. Plaats het toestel zo dicht mogelijk tegen

de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer

punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen. Controleren van de verticale lijn Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2,5 mm. In dat geval blijft u binnen de gestelde tolerantie. Controleren van de horizontale lijn Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2,5 mm. Dezelfde controle kunt u tevens naar links uitvoeren. Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Gevaar door krachtige magnetische velden Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven). Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift NLSuperCross-Laser 2GP

Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Technische gegevens (Technische veranderingen voorbehouden. 20W12) Zelfnivelleerbereik ± 4° Nauwkeurigheid ± 0,5 mm / m Nivellering automatisch Zichtbaarheid (karakteristiek)* 40 m Werkbereik met handontvanger (afhankelijk vande helderheidsverschillen om technische redenen) 40 m Lasergolengte 515 nm Lasergolengte loodlaser 650 nm Lasergolengte referentiestraal 650 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Stroomvoorziejning 4 x 1,5V LR6 (AA) Gebruiksduur ca. 6 uur Werkomstandigheden 0°C … 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C … 70°C, luchtvochtigheid max. 80% rH Afmetingen (B x H x D) 124 x 119 x 66 mm Gewicht 430 g (zonder toebehoren en batterijen) van de wettelijke ongevallenverzekering BGV B11 §14 ‚Elektromagnetische Felder‘ (elektromagnetische velden). Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden. Kalibratie Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER. EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AJF
