Produkttype	Laserpointer / Krydslinjelaser
Mærke	Laserliner
Model	SuperCrossLaser 2GP
Laserklasse	2 (EN 60825-1:2014/AC:2017) < 1 mW
Laserbølgelængde (linjer)	515 nm (grøn)
Laserbølgelængde (lodlinje/reference)	650 nm (rød)
Synlig rækkevidde	40 m (300 lux maks.)
Rækkevidde med GRX-modtager	40 m
Nøjagtighed	± 0,5 mm/m
Automatisk nivelleringsområde	± 4°
Strømforsyning	4 batterier LR6 (AA) 1,5 V
Batteritid	Ca. 6 h
Mål (L x H x D)	124 x 119 x 66 mm
Vægt	430 g (uden tilbehør)
Arbejdstemperatur	0 °C til 50 °C, RF maks. 80 %
Opbevaringstemperatur	-10 °C til 70 °C, RF maks. 80 %
Nivellering	Automatisk med dæmpet pendul
Befæstigelse	Standard stativ (1/4", 5/8"), vægmontering, magneter bagpå
Hovedfunktioner	Vandret og lodret linje, lodlinjelaser (2 punkter), referencestråle, hældningstilstand, GRX-modtagertilstand
Sikkerhed	Se ikke direkte ind i strålen; klasse 2; holdes væk fra børn; overhold afstand til pacemakere
Vedligeholdelse og rengøring	Rengøres med en fugtig klud; ingen opløsningsmidler; fjern batterier ved længere tids opbevaring
Kalibrering	Kontroller regelmæssigt; tolerance ±0,5 mm/m; kalibrering anbefales hvert 1-2 år
Garanti og service	Se garantibeviset og kundeservice hos UMAREX-LASERLINER

Ofte stillede spørgsmål - SuperCrossLaser 2GP Laserliner

Hvordan tænder jeg SuperCrossLaser 2GP?

Lås transportlåsen op ved at sætte skydekontakten på ON. Laserne tænder automatisk. Brug vælgeknappen til at aktivere/deaktivere linjerne.

Hvad gør jeg, hvis laserlinjerne blinker?

Blink indikerer, at enheden er uden for automatisk nivelleringsområde (±4°). Placer instrumentet på en fladere overflade. Når LED'en bliver grøn, er linjerne stabile.

Hvordan bruger jeg hældningstilstanden?

Sæt kontakten på OFF (transportlås). Tryk på vælgeknappen for at aktivere laserne. Bemærk: I hældningstilstand er automatisk nivellering deaktiveret, LED'en forbliver rød.

Hvordan skifter jeg batterierne?

Åbn batterirummet på enheden. Indsæt 4 AA-batterier (LR6) i henhold til den angivne polaritet. Luk batterirummet.

Fungerer laseren udendørs?

Ja, men synligheden nedsættes i direkte sollys. Til udendørs brug over lange afstande aktiveres manuel modtager-tilstand og brug en GRX-modtager (tilvalg).

Hvad er formålet med manuel modtager-tilstand (GRX)?

Denne tilstand får laseren til at pulsere ved høj frekvens, hvilket gør det muligt for specielle lasermodtagere at detektere linjerne selv under vanskelige lysforhold. For at aktivere den, tryk på modtagertilstandsknappen.

Hvordan fastgør jeg enheden på et stativ?

Skru 1/4″-gevindet under enheden på stativet. Du kan også bruge 5/8″-adapteren, der følger med visse tilbehør.

Hvordan kontrollerer jeg nøjagtigheden af vandret niveau?

Placer enheden 5 m fra en væg, marker et punkt B, drej 2,5 m til højre og marker C. Højdeforskellen må ikke overstige ±2,5 mm. Gentag til venstre. Se manualen for detaljerede instruktioner.

Hvad er lasersikkerhedsforanstaltningerne?

Se aldrig direkte ind i laserstrålen eller dens refleksioner. Dæk blanke overflader. Brug ikke i øjenhøjde (mellem 1,40 og 1,90 m). Opbevares utilgængeligt for børn.

Hvordan vedligeholder jeg enheden?

Rengør overfladerne med en let fugtig klud, uden opløsningsmidler. Fjern batterierne, hvis enheden ikke bruges i længere tid. Opbevar den et tørt og rent sted.

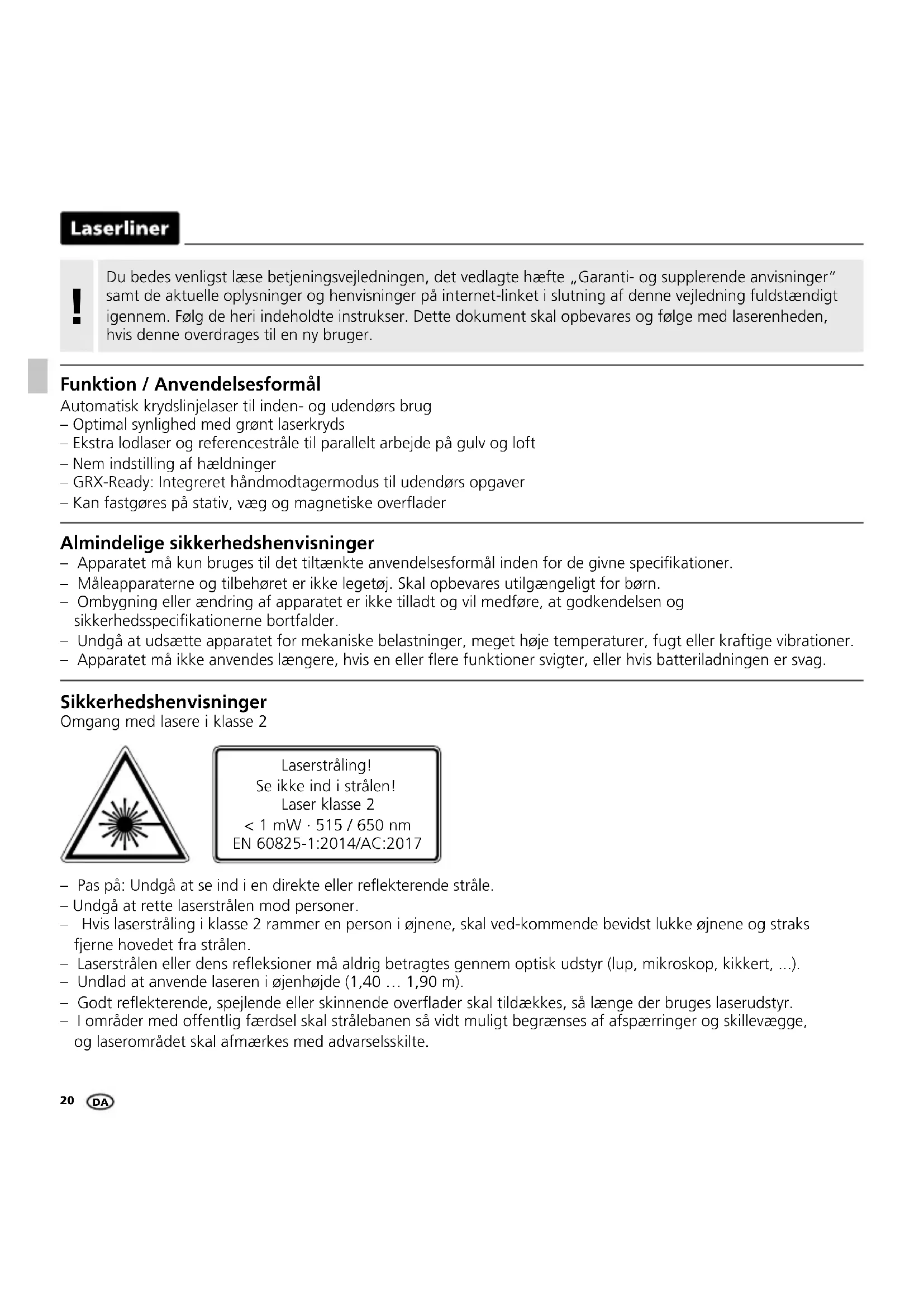

BRUGSANVISNING SuperCrossLaser 2GP Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting afijkevejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvisijke overdrages til en ny bruger.

Funktion / Anvendelsesformål

Automatisk krydslinjelaser til inden- og udendørs brug
- Optimal synlighed med gront laserkryds
- Ekstra lodlaser og referencestråle til parallelt arbejde på gulv og loft
Nem indstilling af haeldninger
- GRX-Ready: Integreret handmodtagermodus til udendørs opgaver
- Kan fastgøres på stativ, væg og magnetiske overflader

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelseseformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Ombygning aller eandring af apparatet er/DDt og vil medfore, at godkendelsen og

sikkerhedsspecifikationerne bortfalder.

• Undgå at udsætte apparatet for mekaniske belastninger, meget hjoe temperaturer, fugt eller kraftige vibrationer.
• Apparatet mä违法犯罪, hvis en ellere fonctioner svigter, ellere hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas pà: Undgà at se ind i en direkte aller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra stralen.
  Laserstralen ell dens refleksioner ma aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i ojenhjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, sa lenga der bruges laserudstyr.
• I omrader med offentlig fardsel skal stralebanen sa vidt muligt begraenses af afspaerringer og skillevagge, og laseromradet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestrictioner, f.eks. på hospitaler, i fly eller iærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning eller fejl erller pga. elektronisk udstyr er til stede.

Til transport skal man altid slukke alle lasere, fastlase penduler og stille skydekontakter på "OFF"!

Saurlige Produktegenskaber

Automatisch indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-technologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn laserteknologi

Lasermodulerne i DLD-versionen stared for en høj linjekvalitet, et rent, klart og dermedsærdeles synligt linjbillede. I modsætning til tidligere generationer er dette mere temperaturstabil og energieffektiv.

Det menseselige oje har desuden en hjere folsomhed i den gronne lasers bolgeomrade end fx i den rode lasers. Demed fremstar den gronne laser-diode meget klaree end den rode.

Grøn laser - saerligt i DLD-versionen - har desuden fordele, hvad angår laserlinjens synlighed under mindre gode forhold.

Ca. 6 gange lysere end en typisk, r od laser med 630 - 660 nm

Antal og placering af lasere

H = horizontal laserlinje

V = vertical laserlinje

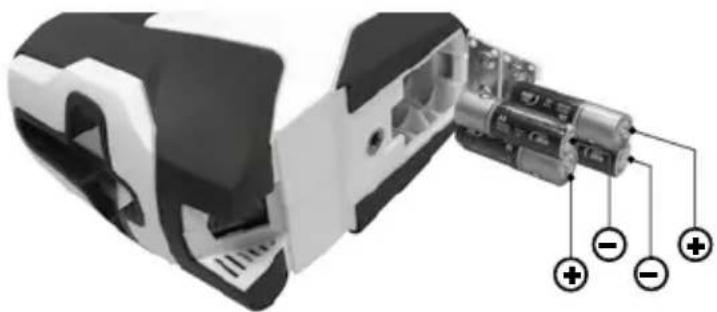

1 Isætning af batterier

Abn batteriuhuset og læg batterierne (4 x Type AA) i. Vær opmaerksom pa de angivne poler.

！

Under transport skal specialstifen altid vare drejet i hvilestilling. (Se tegningen nedenfor). Ellers kan der forekommen beskadigelser.

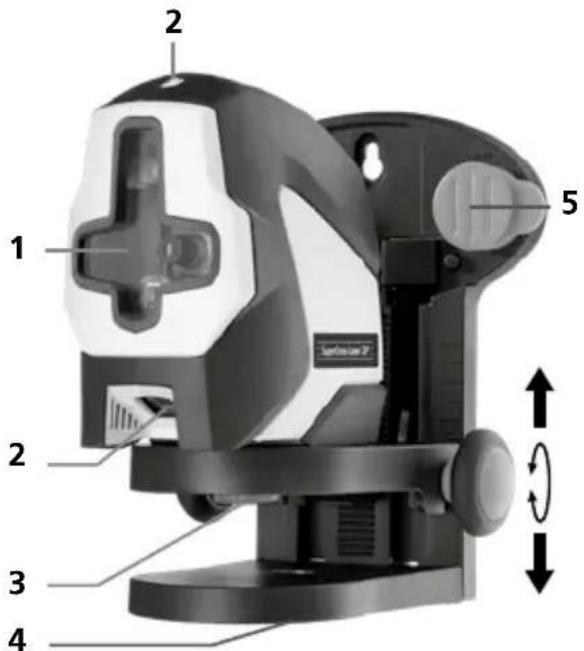

1 Lasers udgangsrude
2 Laserudgangsvindue til lodlaser
3 Fastgorelsesskrue 1/4"
4 5/8" gevindbøsning til stativ med ekstra 1/4" bøsning til fotostativ
5 Specialstifter til befaestigelse paVaeggen

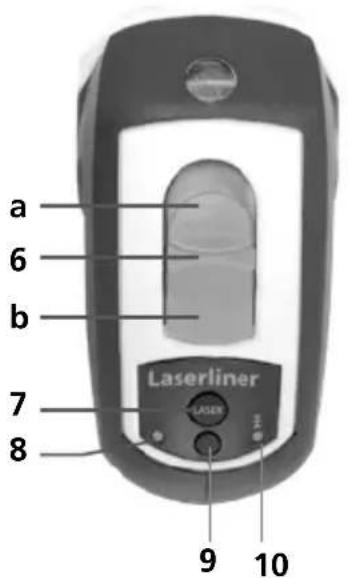

6 Skydekontakt a TIL
b FRA/Transportsikring/Haeldningsfungtion
7 Tast til valg af laserlinje
8 LED Strömindikator
9 Handmodtagermodus
10 LED Handmodtagermodus

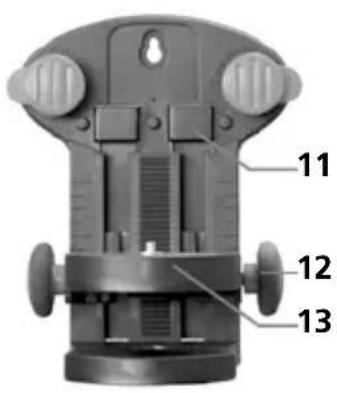

11 Magneter til befaestigelse pa magnetiske overflader
12 Justerskrue til højdejustering
13 Beslag til væg og stativ med 63 mm højdejustering

SuperCross-Laser 2GP

Til horizontal og vertikal nivelling skal transportsikringen vare løsnet. LED lyser konstant grøn. Sø snart apparatet er uden for det automatiske nivellingsområde på 4^ , blinker laserlinjerne, og lysdioden (LED) løser rød. Apparatet skal positioneres således, at det er inden for nivellingsområdet. Lysdioden skifter ingen til grønt, og laserlinjerne lyser konstant.

3 Haeldingsmodus

Undlad at lnsne transportsikringen, stil skydekontakten pa "OFF". Aktiver og vaelg laserne via valgtasten. Nu kan der anlagges skve niveauer. I donne modus kan der hverken nivelleres horisontalt ellertekt, da laserlinjerne ici langere indjusterer sig automatisk. Lysdioden lyser konstant rodt.

4 Händmodtagermodus

Ekstraudstyr:Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udfore nivellering over store afstande, eller narlaserlinjer ikke længere er synlige. At arbejde med en laser modtager, skal du skifte laserlinjen i hand-mode modtager med händen modtageren mode-knappen. Laseren linjer vil nu pulsere med hj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

！

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gores med jævne mellemrum - opstilles laseren midt mellem 2 vægg me ed indbyrdes afstand på mindst 5 m og tændes. Sla transportsikringen fra og tænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

Laserliner

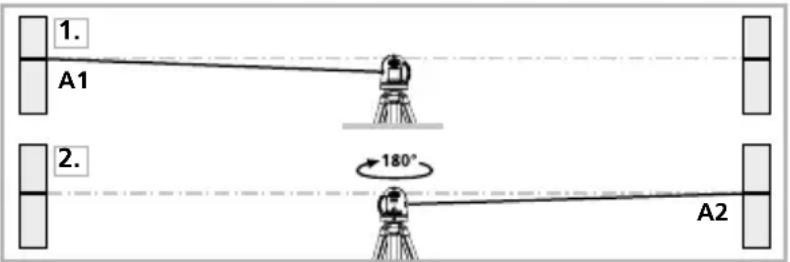

Kontrol af retvisning

1. Marker laserplanet A1 pa væggen.

2. Drej laseren nogagtig 180^ og marker laserplanet A2 pa den modstaende vag. Da laseren er placeret nogagtigmidt mellem de 2 vage, vil markeringerne A1 og A2 vare nogagtig vandret overfor hinanden.

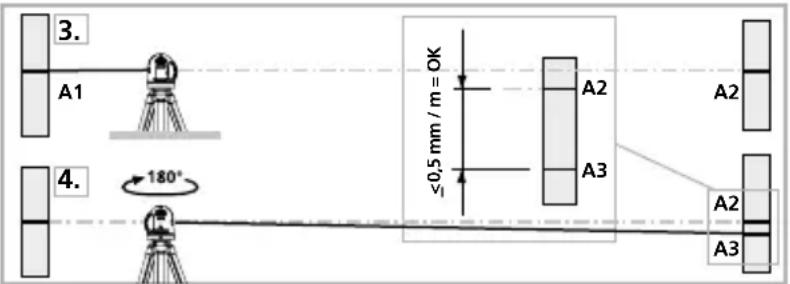

3. Anbring apparatet sataet til vaegen som muligt i hojde med det markerede punkt A1.

4. Drej apparatet 180^ , og marker punktet A3. Forskellen mullem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,5mm / m fra hinanden, skal der foretages en justering. Indlever laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, säledes at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, sö den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2,5 mm fra snoren.

Kontrol af vendret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vendrette laserkryds taendes.

Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m

til hójre. Den vandrette streg mä ici akve afvige mere end ± 2,5 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontroller regelmæssigt - og altid För pābegyndelsen af en ny opgave laserens revisning.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater (fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, hardiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelser; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter".

For at undgå generende pvärkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for folsomme implantater og apparater.

Anmærkninger vedr. vedligeholdese og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Batterierne skal tages ud inden laengere opbevaringsperioder. Apparatet skal opbevares pa et rent og tørsted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på 1-2 År. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingeni UMAREX-LASERLINER.

Tekniske data (Forbehold for tekniske ændringer. 20W12)
Selvnivelleringsområde ± 4°
Nøjagtighed ± 0,5 mm / m
Nivellering	automatisk
Sigtbarhed (typisk)* 40 m
Arbejdsområde med händmodtager (afhængig	af tekni k relateret lysstyrkeforskel) 40 m
Laserbølgelængde	515 nm
Lodlaserens laserbølgelængde 650 nm
Referencestrålens laserbølgelængde 650 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning 4 x 1,5V LR6 (AA)
Drifttid	ca. 6 timer
Arbejdsbetingelser 0°C ... 50°C, luftfugtighed	maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 124 x 119 x 66 mm
Vægt 430 g (eden tilbehør og batterier)

• ved maks. 300 lux

Dette produit er et elapparat og skal indsamles og bortskaffes seperat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips paa:

http://laserliner.com/info?an=AJF
