SuperCrossLaser 2GP - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laserosoitin / Ristikkolaser
Merkki	Laserliner
Malli	SuperCrossLaser 2GP
Laserluokka	2 (EN 60825-1:2014/AC:2017) < 1 mW
Laseraallonpituus (linjat)	515 nm (vihreä)
Laseraallonpituus (luoti-/referenssi)	650 nm (punainen)
Näkökantama	40 m (max 300 lux)
Kantama GRX-vastaanottimella	40 m
Tarkkuus	± 0,5 mm/m
Automaattinen tasausalue	± 4°
Virtalähde	4 paristoa LR6 (AA) 1,5 V
Käyttöaika	N. 6 h
Mitat (P x K x S)	124 x 119 x 66 mm
Paino	430 g (ilman tarvikkeita)
Käyttölämpötila	0 °C – 50 °C, suhteellinen kosteus max 80 %
Säilytyslämpötila	-10 °C – 70 °C, suhteellinen kosteus max 80 %
Tasaus	Automaattinen vaimennetulla heilurilla
Kiinnitys	Tavallinen jalusta (1/4", 5/8"), seinäkiinnitys, magneetit takana
Päätoiminnot	Vaaka- ja pystylinjat, luotilaser (2 pistettä), referenssisäde, kallistustila, GRX-vastaanotintila
Turvallisuus	Älä katso säteeseen; luokka 2; pidä poissa lasten ulottuvilta; noudata etäisyyksiä sydämentahdistimiin
Huolto ja puhdistus	Puhdista kostealla liinalla; ei liuottimia; poista paristot pitkäaikaisen säilytyksen ajaksi
Kalibrointi	Tarkasta säännöllisesti; toleranssi ±0,5 mm/m; kalibrointi suositellaan 1–2 vuoden välein
Takuu ja palvelut	Katso takuuvihko ja UMAREX-LASERLINERin huoltopalvelu

Usein kysytyt kysymykset - SuperCrossLaser 2GP Laserliner

Kuinka SuperCrossLaser 2GP kytketään päälle?

Avaa kuljetuslukitus asettamalla liukukytkin asentoon ON. Laserit syttyvät automaattisesti. Käytä valintapainiketta linjojen aktivoimiseen/deaktivointiin.

Mitä tehdä, jos laserlinjat vilkkuvat?

Vilkunta osoittaa, että laite on automaattisen tasauksen alueen (±4°) ulkopuolella. Siirrä laite tasaisemmalle alustalle. Kun LED muuttuu vihreäksi, linjat ovat vakaat.

Kuinka käyttää kallistustilaa?

Aseta kytkin asentoon OFF (kuljetuslukitus). Paina valintapainiketta lasereiden aktivoimiseksi. Huomio: kallistustilassa automaattinen tasaus on pois käytöstä, LED pysyy punaisena.

Kuinka paristot vaihdetaan?

Avaa laitteessa oleva paristolokero. Aseta 4 AA-paristoa (LR6) oikein päin merkittyjen napaisuuksien mukaisesti. Sulje lokero.

Toimiiko laser ulkona?

Kyllä, mutta näkyvyys heikkenee suorassa auringonvalossa. Ulkokäytössä pitkillä etäisyyksillä aktivoi käsivastaanotintila ja käytä GRX-vastaanotinta (lisävaruste).

Mikä on käsivastaanotintilan (GRX) tarkoitus?

Tämä tila pulssittaa laseria korkealla taajuudella, jolloin erikoislaser-vastaanottimet voivat havaita linjat myös vaikeissa valaistusolosuhteissa. Aktivoi painamalla vastaanotintilan painiketta.

Kuinka laite kiinnitetään jalustaan?

Kierrä laitteen alla oleva 1/4″-kierre jalustaan. Voit myös käyttää 5/8″-sovitinta, joka toimitetaan joidenkin tarvikkeiden mukana.

Kuinka tarkistan vaakatason tarkkuuden?

Aseta laite 5 m päähän seinästä, merkitse piste B, käännä 2,5 m oikealle ja merkitse C. Korkeusero saa olla enintään ±2,5 mm. Toista vasemmalle. Katso tarkat ohjeet käyttöohjeesta.

Mitkä ovat laserin turvallisuusohjeet?

Älä koskaan katso suoraan lasersäteeseen tai sen heijastuksiin. Peitä kiiltävät pinnat. Älä käytä silmien korkeudella (1,40–1,90 m). Pidä poissa lasten ulottuvilta.

Kuinka laite huolletaan?

Puhdista pinnat kevyesti kostutetulla liinalla ilman liuottimia. Poista paristot, jos laitetta ei käytetä pitkään aikaan. Säilytä kuivassa ja puhtaassa paikassa.

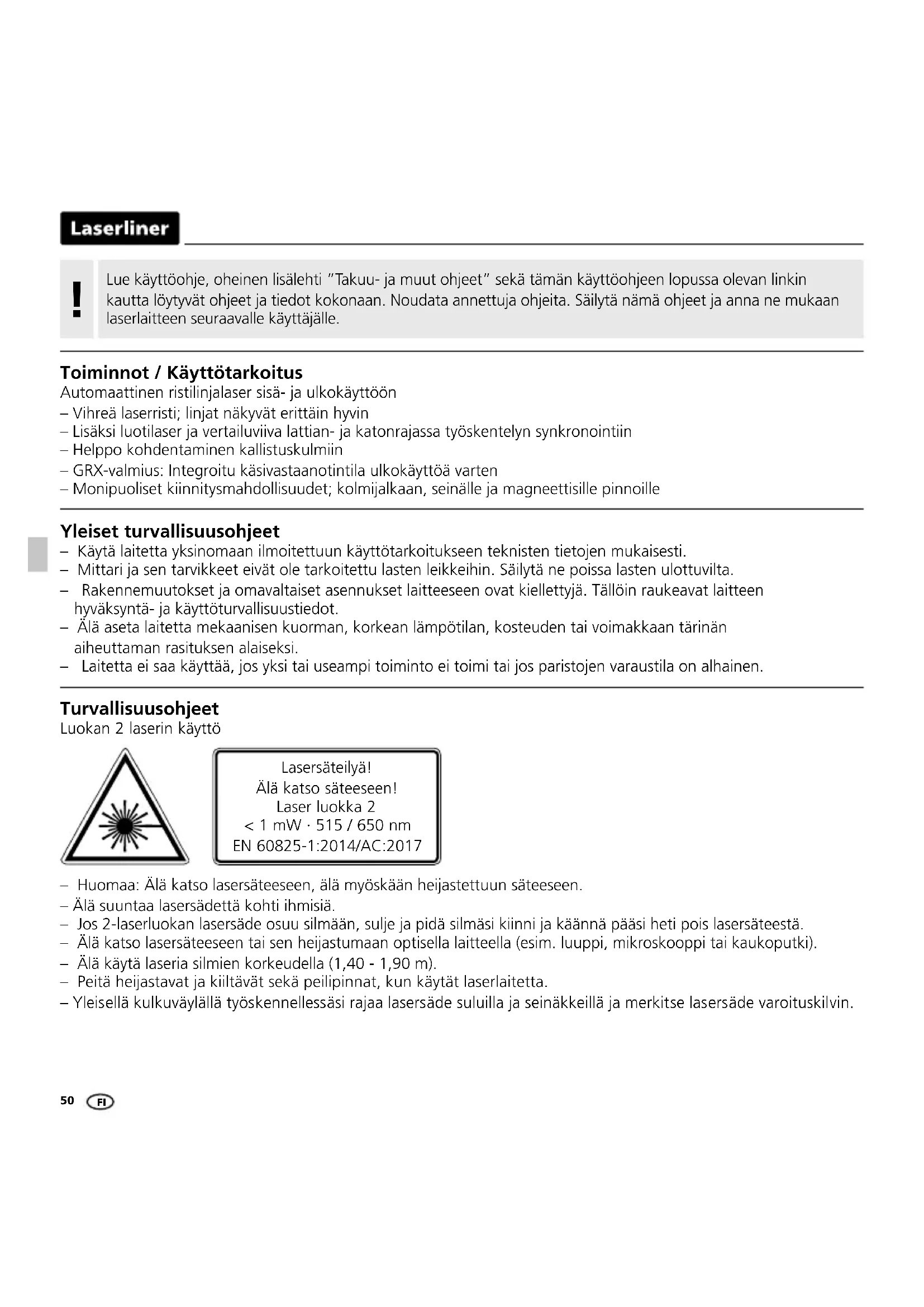

KÄYTTÖOHJE SuperCrossLaser 2GP Laserliner

Lue käyttoohje, oheinen lisalehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä namä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käytäjälle.

Toiminnot / Kayttotarkoitus

Automaattinen ristilinjalaser sisä- ja ulkokayttoön

-Vihrea laserristi; linjat nakyvat erittain hyvin
- Lisaki luotilaser ja vertailuviiva lattian- ja katonrajassa työskentelyn synkrontoiin
- Helppo kohdentaminen kallistuskulmiin
- GRX-valmius: Integroitu käsivastaaanotintila ulkokäytöä varten
- Monipuoliset kiinnitysmahdollisuudet; kolmijalkaan, seinäle ja magneettisille pinnoille

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
• Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukevat laitteen hyväksyntä- ja käytöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi tai jos paristojen varastrila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käytö

Lasersäteilyä!
Älä katso sateeseen!
Laser luokka 2
<1 mW·515/650 nm
EN 60825-1:2014/AC:2017

• Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteseen.
• Älä suuntaa lasersädettä kohti ihmisia.
• Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja kännä paäsi heti pois lasersäteestä.
• Älä katso lasertaeseen tai sen heijastumaan optisella laitteella (esim. luupp, mikroskooppi tai kaukokitki).
• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peita heijastavat ja kiiltävät sekä peilipinnat, kun käytät laserlaitetta.
  Yleisellkukvayllä tyoskennellessäri rajaa lasersäde suluilla ja seinakkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sahkömagneettinen sateily
- Mittauslaite tayttä EMC-direktiivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
- Huomaa käyttrajaotukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käytävien henkilöiden laheisyydessä. Sateilylä voi olla vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa nihin hairioita.

Sammuta aina kuljetuksen ajaksi kaikki laserit. Lukitse heiluri ja siirra liukukytkin asentoon OFF!

Erityisi tuoteominaisuksia

AUTOMATIC LEVEL

Laitteen automaattitasaus magneettisesti vaimennetulla heirurijarjestelmalla. Laite asetetaan perusatentoon ja tasaus tapahtuu automaattisesti.

Transport LOCK (Kuljetuslukitus): Heilurijarkestelmässa on kuljetuksen ajaksi kytkettävä lukitus.

GRX-READY-tekniikalla varustetuja viivalasereita voi kayttä myös epäedullisissa valaistusolosuhteissa. Laserviiva sykkii korkealla taajuudella. Erityinen laservastaanotin tunnistaa viivan pitkänkin vylimatkan päästä.

Vihreän laserin teknoologiaa

DLD-mallin lasereissa on korkealaatuiset, kirkkaat ja hyvin erottuvat laserviivat.

Aikaisempiin sukupolviiin verrattuna namà ovat energiatehokkaampia eivätkä namà ole niin herkkiä lampötilojen muutoksille.

Lisäksi silmä havaitsee herkemmin vihreän kuin punaisen laserin aaltovalueen. Sen vuoksi vihrea laserviiva erottuu paljon kirkkaampana kuin punainen.

Vihrea laser - erikoisesti DLD-mallin laser - nakyy erittain hyvin epaedullisissa valaistusolosuheissa.

Noin 6 kertaa kirkkaampi kuin tavanomainen 630 - 660 nm laser

Laserien määrä ja järjestys

H = vaakalaserviiva

V = pystylaserviiva

P = Laserpisteiden lukumäärä

S = kallistustoiminto

1H 1V 2P

s

Laserliner

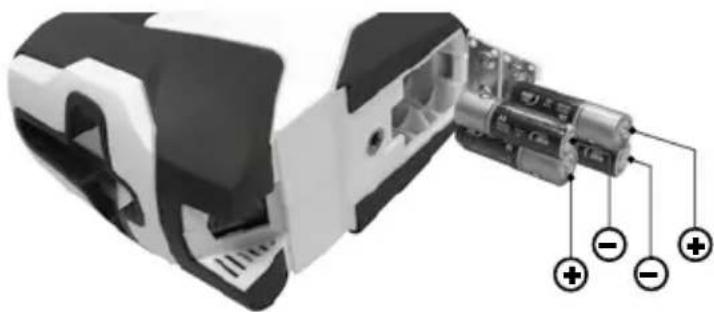

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (4 x typpi AA) sis aan ohjeiden mukaisesti. Huomaa paristojen oikea napaisus.

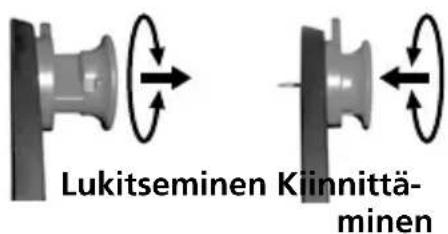

Kierra tapit kuljetuksen ajaksi aina lukitus, katso kuva alla. Muussa tapauksessa loukkaantumisvaara.

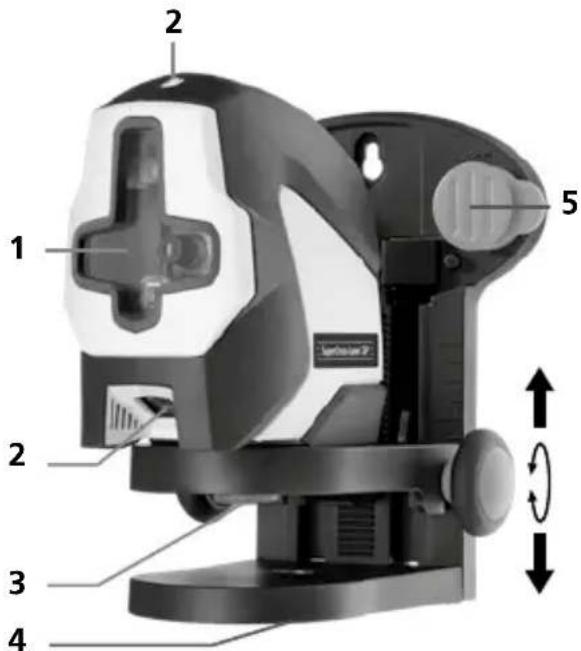

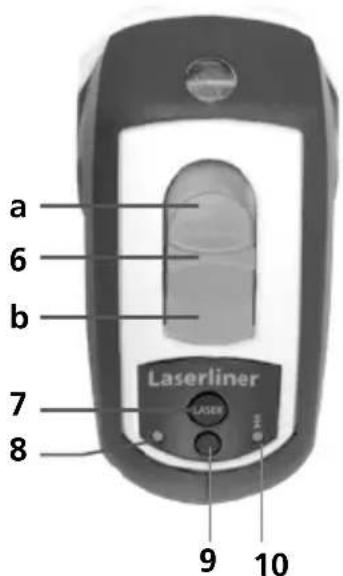

1 Lasersäteen ulostuloikkuna
2 Luotilaserin lahtoikkunat
3 Kiinnitysruuvi 1/4"
4 5/8" - kolmijalkakierresisäosalla 1/4" kamerankolmijalkaa varten
5 Erikoistapit seineaan kiinnittamista varten.
6 Liukukytkin a ON
b OFF / Kuljetusvarmistus / Kallistusasetus
7 Laserlinjojen valintapainike
8 LED-käytötilan ilmaisin
9 Käsivastaanotintila
10 LED-käsivastaanotintila

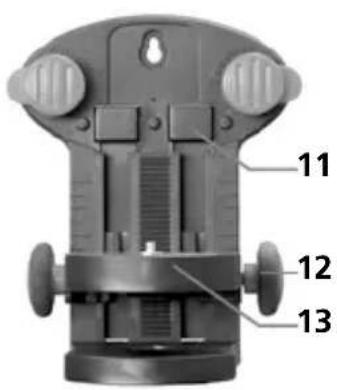

11 Kiinnitysmagneetit takasivulla joilla laite voidaan kiinnittaa magneettisin pintoihin.
12 Korkeudensaatopyorä
13 Kolmijalka- /seinäpidike 63 mm:n korkeussäadöllä

SuperCross-Laser 2GP

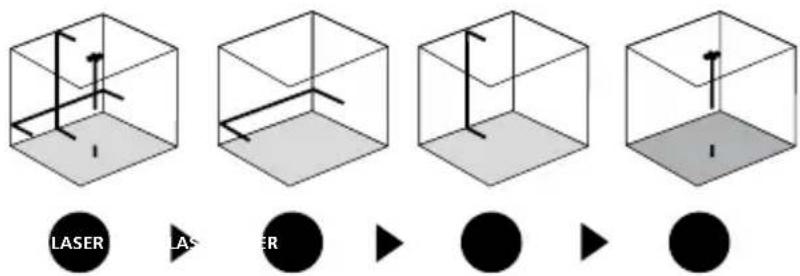

2 Vaaka- ja pystysuuntaan tasaaminen

Avaa kuljetusvarmistus. Siirra liukukytkin asentoon ON. Laserristi, luotilaser ja vertailuviva tulevat nakyviin. Laserviivat voi kytkea paallee valintapainikkeella.

！

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Punainen LED-valo palaa jatkuvasti vihreäna. Kun laite on automaattisen tasausalueen 4^ ukkopuolella, laserviivat vilkkuvat ja punainen LED-valo sytty. Sijoita laite tasaiselle alustalle niin, etta laite on tasausalueella. Vihrea LED-valo sytty ja laserviivat palavat jatkuvasti.

3 Kallistusasetus

Alä avaa kuljetusvarmistusta. Siirra liukukytkin asentoon OFF. Käynistä ja valitse laserviiva valintapainikkeella. Nyt voit mitata kaltevia pintoja. Tassā tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivā enää tasaudu automaattisesti. Punainen LED-valo palaa jatkuvasti.

4 Käsivastaanotintila

Valinnaisesti: Työskently laservastaanottimella GRX

Käytä laservastaanotinta GRX (lisävaruste) linjaukseen pitkillä välimatoilla ja silloin, kun laserviiva ei enaà muuten näy. Kun käytät laservastaanotinta, kytke viivalaser käsivastaanottimen painikkeella käsivastaanotintilaan. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tulee tummempia. Laservastaanotin tunnistaa laserviivat tastä sykkeestä.

！

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

Kalibroinitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 m:n etäisyddlä olevan seinän valiin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi pällä). Optimaalinen tarkistustulos edellyttä kolmijalan käyttoä.

Laserliner

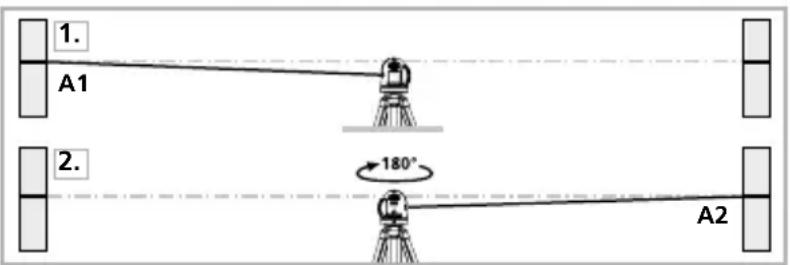

Kalibroinnin tarkistus

1. Merkitse piste A1 seinään.

2. Kännä laite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilineja. Kalibroinnin tarkistus.

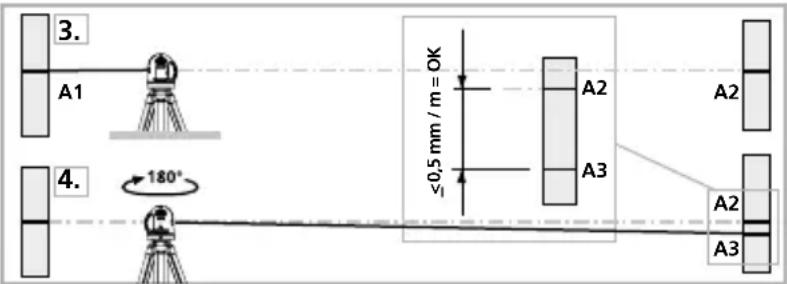

3. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinaa, suuntaa laite.

4. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus toleranssi.

Jos A2 ja A3 ovat toisistaan etaammallä kuin 0,5 mm / m, on saatö tarpeen. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyddelle seinästa. Kiinnitä mittaluoti seinaan 2,5 m:n pituisella langalla siten, etta luoti paäsee vapaasti heilumaan. Kännistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan valinen poikkeama on enintaan ± 2,5 mm:n.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisydelle seinästa ja kytke laserristi. Merkitse piste B meinään. Käännä laserristä n. 2,5 m:n oikealle ja merkitse piste C. Tarkista onko pisteestä C lähtevä vaakaviiva ± 2,5 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kaantämälä.

Tarkista kalibrointi sännöllisesti ennen käytöä ja kuljetuksen sekä pitkän sailytyksen jäldeen.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käytäviä henkilöitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sahkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämä. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder" (Sahkömagneettiset kentät).

Häiriöden välttämiseksi pidä magnetti vähintään 30 cm paëssa implantista tai muusta hairioherkastä laitteesta.

Ohjeet huoItoa ja hoitoa varten

Puhdista kaikki osat nihilkeallk kankaalla. Alä käytä pesu- tai hankausaineita aläkä liuottimia. Ota paristo(t) pois laitteesta pitkän sailytyksen ajaksi. Sailytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata saannollisesti sen tarkkuuden ja hyvan toiminnan varmistamiseksi. Kalibrointivaliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jalleenmyyjaan tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 20W12)
Automaattitasausalue	± 4°
Tarkkuus	± 0,5 mm / m
Vaaitus automaattinen
Näkyvyss (typpillinen)*	40 m
Käsivastaanottimen ulottuma (teknisten syiden	aiheuttamien kirkkauserojen johdosta) 40 m
Laserin aallonpituus 515 nm
Laseraallonpituus, luotilaser	650 nm
Laseraallonpituus, vertailuviiva 650 nm
Laser luokka 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Virransyöttö	4 x 1,5V LR6 (AA)
Paristojen käytöikä n. 6 h
Käytömpäristö 0°C ... 50°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuheet -10°C ... 70°C, ilmankosteus maks. 80% rH
Mitat (L x K x S)	124 x 119 x 66 mm
Paino	430 g (ilman lisävarusteita ja paristot)

* kun maks. 300 luksia

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisälla tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktivin mukaan.

Lisatietoja, turvallisuus-yms. ohjeita: http://laserliner.com/info?an=AJF
