Produkttype	Slagskrutrekker / Trådløs slagmuttertrekker
Nominell spenning	24 V
Rotasjonshastighet	0 – 3 200 o/min
Slagfrekvens	4 000 IPM
Maksimalt dreiemoment	280 N·m (skrutrekker) / 300 N·m (slagmuttertrekker)
Verktøyholder	6,35 mm (skrutrekker) / 12,7 mm (slagmuttertrekker)
Vekt	1,57 kg
Lydtrykknivå	78 dB(A)
Lydeffektnivå	89 dB(A)
Vibrasjoner	10,911 m/s²
Kompatibelt batteri	Modell 29807 / 29837
Kompatibel lader	Modell 29817
Strømforsyning	Lithium-ion-batteri
Forventet bruk	Inn- og utskruing av skruer, stramming og løsning av muttere
Innebygd belysning	Ja, for å opplyse arbeidsområdet
Garanti	2 år (gjøre-det-selv), 30 dager (profesjonell bruk)
Vedlikehold og rengjøring	Rengjør ventilasjonsåpningene etter hver bruk
Sikkerhet	Koble fra batteriet før justering eller vedlikehold; bruk vernebriller
Reservedeler	Kompatible batterier og ladere tilgjengelig

Ofte stilte spørsmål - GD24IW GREENWORKS

Hva er spenningen til Greenworks GD24IW?

Den nominelle spenningen er 24 V.

Hva er det maksimale dreiemomentet til GD24IW?

Maksimalt dreiemoment er 280 N·m i slagskrutrekker-modus og 300 N·m i slagmuttertrekker-modus.

Hvordan setter i eller tar ut batteriet?

For å ta ut batteriet, trykk på utløserknappen og skyv det ut av verktøyet. For å sette inn, juster batteriet og skyv det inn til det klikker på plass.

Kan jeg bruke andre batterier enn de som er anbefalt?

Nei, bruk kun de spesifiserte batteriene 29807 eller 29837 for å unngå risiko for skade eller brann.

Hvordan endre rotasjonsretning?

Bruk rotasjonsretningsbryteren som er plassert over avtrekkeren. Skyv den til høyre for rotasjon fremover, til venstre for rotasjon bakover.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at batteriet er ladet og riktig satt inn. Hvis problemet vedvarer, ta kontakt med et autorisert serviceverksted.

Hvordan rengjøre boremaskinen?

Etter hver bruk, rengjør ventilasjonsåpningene med en tørr klut. Ikke bruk vann eller slipende rengjøringsmidler.

Hvilke tilbehør er kompatible?

Bruk skru bits og hylser som passer til verktøyholderen: 6,35 mm for skrutrekker og 12,7 mm for slagmuttertrekker.

Dekker garantien batteriet?

Batteriet anses som en forbruksvare og er ikke dekket av standard 2-års garanti. Det har en redusert garanti (30 dager).

Kan jeg lade batteriet ved alle temperaturer?

Den ideelle omgivelsestemperaturen for lading er 20 °C ± 5 °C. Unngå lading under 0 °C eller over 40 °C.

BRUKSANVISNING GD24IW GREENWORKS

Sakerhetsforeskrifter for batteri

Vedligeholdelse og rengøring

Norsk(Oversettelse av original bruksanvisning)

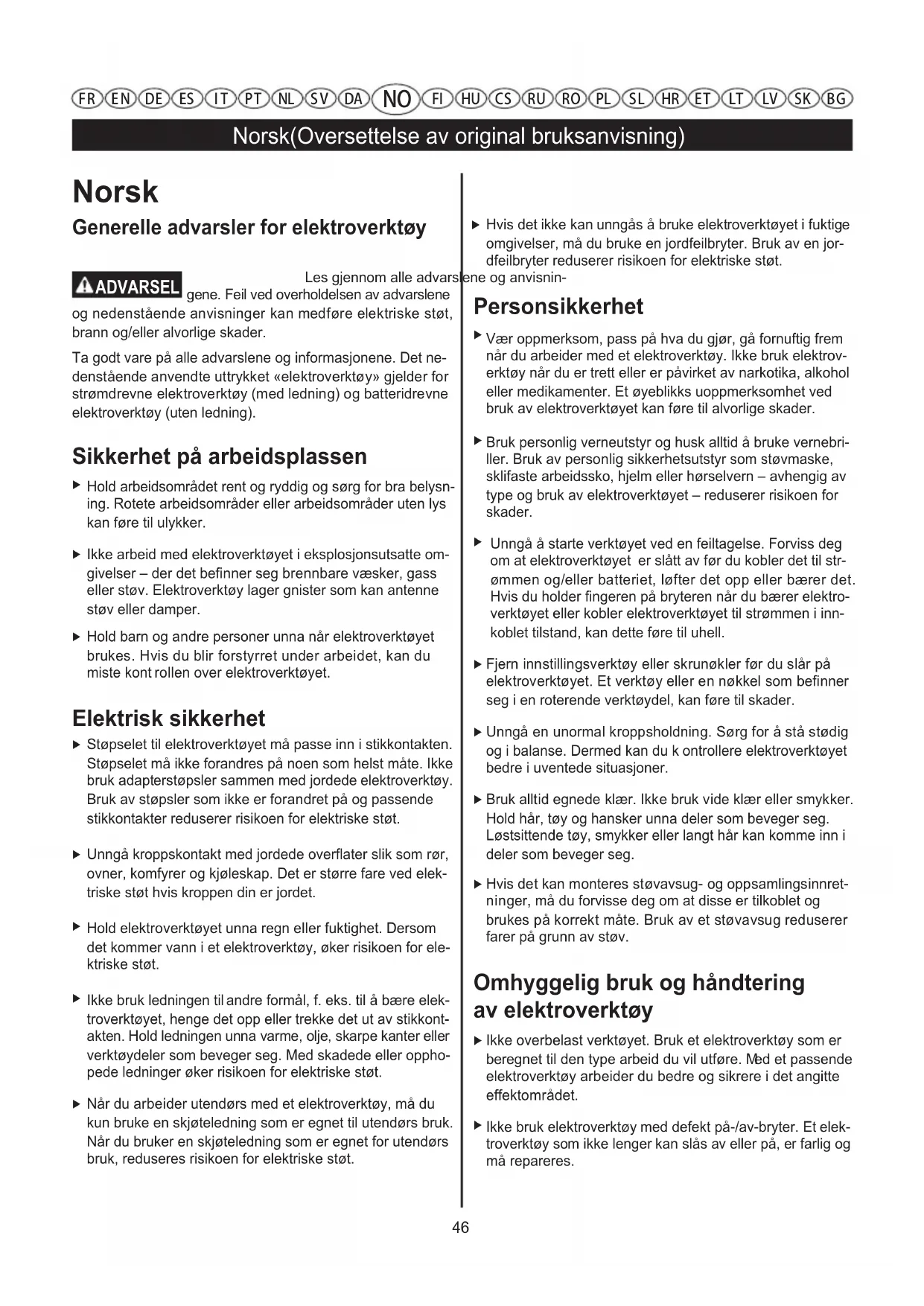

Norsk

Generelle advarsler for elektroverktoy

ADVARSEL

Les gjennom alle advars

gene. Feil ved overholdelsen av advarslene

og nedenstaende anvisninger kan medfrole elektriske stot, brann og/eller alvorlige skader.

Ta doit varp aalle advarslene og informasjonene.Det nedenstaende anvendte uttrykket e elektroverktoygjelder for strondrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

• Hold arbeidsomraret rent og ryddig og sorg for bra belysn-ing. Rotete arbeidsomraderller arbeidsomrader uten lys kan fore til ulykker.
• Ikke arbeid med elektroverktøyet i eksplosjonsutsatte om-givelser - der det befinner seg brennbare væsker, gass ell er stov. Elektroverktøy lager gnister som kan antennene stov ell er damper.
• Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kont rollen over elektroverktøyet.

Elektrisk sikkerhet

• Stopselet til elektroverktøyet må passer inn i stikkontakten. Stopselet må ikke forandres på noen som helst mæte. IkkeBruk adapterstopslerammen med jordede elektroverktøy. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
  Unnga kroppskontakt med jordee overflater sik som ror, ovner, komfyrer og kjoleskap. Det er storre fare ved elektriske stot hvis kroppen din er jordet.
  Hold elektroverktøyet unna regn eller fuktigkeit. Dersom detkommen vann i et elektroverktøy, øker risikoen for elektriske støt.
• Ikke bruk ledningen til andre formal, f. eks. til a bare elektroverktoyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter aller verktoydeler som beveger seg. Med skadede aller opphopelede ledninger øker risikoen for elektriske støt.
  Nar du arbeider utendors med et elektroverktoy, ma du kun bruke en skjoteledning som er egnet til utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektriske stot.

Hvis det ikke kan unngas á bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

ene og anvisin

Personsikkerhet

Vær oppmerksom, pass pa hva du gjør, gå fornuftig frem nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøn rnr du er trett ell er pavirket av narkotika, alkohol eller medikamenter. Et oyebliks uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.
Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type og bruK av elektroverktoyet - reduserer risikoen for skader.
Unngå a starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av for du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinn-koblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy eller en nokkel som befinner seg i en roterende verktoydel, kan fore til skader.
Unnga en unormal kroppsholdning. Sorg for a sta stedig og i balanse. Dermen kan du k ontrolere elektroverktoyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, tý og hansker unna deler som beveger seg. Løstsittende tý, smykker ell er langt här kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsug- og oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.

Omhyggelig bruk og handtering av elektroverktøy

Ikke overbelast verktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradyet.
Ikke bruk elektoverktoy med defekt pa-/av-bryter. Et elektoverktoy som/DDKE Ienger kan slas av ell er farlig og ma repareres.

Norsk(Oversettelse av original bruksanvisning)

Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du utforer innstlinger pa elektroverktoyet,skifter tilbehorsdeler erler legger maskinen bort. Disse tiltakene forhinder en utilisiktet starting av elektroverktoyet.
Elektroverktøy som ikke er i bruk på oppbevares utilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisinngene. Elektroverktøy er farlige nár de brukes av uerfarne personer.
Vær noye med vedlikeholdet av elektroverktoyet. Kontroller om bevegelige verktoydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker på elektroverktoyets funksjon. La disse skadede delene repareres for elektroverktoyet brukes. Darlig vedikeholdte elektroverktoy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere a fore.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt kan fore til farlige situasjoner

Omhyggelig bruk og handtering av batteridrevne verktøy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstár brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶Bruk derfor kun riktig type batterier for elektroverktøyene.
Bruk av andre batterier kan medføre skader og brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer aller andreindre metallgjenstandern som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikkontaktene kan fere til forbrenninger erller brann.
▶ Ved gal bruk kan det lekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Ved tilfeldig kontakt ma det skylles med vann. Hvis det kommer vaeske i oynene, ma du i tillegg oppsoke en lege. Batterivaeske som renner ut kan fore til irritasioner paHUDen erler forbrenninger.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalisert fagpersonale og kun med originale resedeler. Slik opprettholdes verktoyets sikkerhet.

Fastnøkkel SIKKERHETSADV ARSLER

Hold verktøyet i de isolerte gripeflatene nár det utføres arbeid der tilbehoret kan få kontakt med skjulte elektrikelekninger eller sin egen strømkabel. Festnere av metall som fär kontakt med en strømførende elektrisk ledning vil kunne gjore uisolerte metalldeler på verkt-yet strømførende og giBrukeren av verkt-yet elektrisk stot.

Ytterligere sikkerhets- og arbeidsinstrukser

• Sett hýre-/venstre-bryteren i midstilling før alle arbeider pa elektroverktøyet utføres (f.eks.vedlikehold,verktøyskifte osv.) og nár den Transporteres eller lagres. Det er ellers fare for skader hvis du trykker pa pa-/av-bryteren ved en feiltagelse.
  Batteriet leveres delvis oppladet. For a sikre full effekt fra batteriet, ma du lade det fullstendig opp i ladeapparatet for førstegangs bruk.
  Les gjennom driftsinstruksen for ladeapparatet.
• Sett elektroverktøyet bare mot mutteren/skruen nr det er slätt av. Innsatsverktøy som dreier seg kan skli.
  Nár du setter inn et verktóy má du passer pá at verktóyet sitter godt fast i verktóyholderen. Hvis innsatsverktóyet ilke er fast forbundet med verktóyfestet kan det lösne igjen og sekske lenger kontrolleres.
  Dreiemomentet er avhengig av slagets varighet. Det maksimale dreiemomentet resultanter av alle enkelte dreiementer som oppstar av slagene.
  Kontroller det virkelig oppnadde dreiemomentet med en momentnokkel.
  ▶ Slå elektroverktøyet kun pa nár du bruker det forå spare energi.

Symboler

Nedenstaende symboler er viktige for lesing og forstaelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig talkning av symbolene hjelper deg a bruke elektroverktoyet pa en bedre og sikrere mate.

Norsk(Oversettelse av original bruksanvisning)

Sikkerhetsinstruktner for batteripakke

a) Ikke demonter, apne aller destruer sekundaer batteripakke.
b) Ikke utsett batteripakken for sterk varme eller ild. Unngå lagring i direkte sollys.
c) Ikke kortslutt batteripakken. Ikke oppbevar batteriene i en eske eller skuff hvor de kan kortslutte hverandre ell er bli kortsluttet gjennom kontakt med metallgjenstander.
d) Ikke fjern batteriet fra dets originale batteripakkeavlukke som er påkrevet for dets bruk.
e) Ikke utsett batteripakken for mekaniske slag ell belastninger.
f) Ved en lekkasje mä batterivæsken ikke komme i kontakt med hud ell er oyne. Hvis hud ell er oyne utsettes for batterisyre mä omrädet skylles med store mengder rent vann hvoretter det om ncvendig mä sokes medisinsk hjelp.
g) Ikke bruk andre ladere enn den som spesifikt leveres for bruk sammen med utstyret.
h) Følg pluss- (+) og minus- (-) merkene på batteriet og sorg for korrekt plassering av batteripakken.
g) Ikke bruk andre batteripakker enn den som spesifikt leveres for bruk sammen med utstyret.
j) Ikke bland batteripakker fra forskjellige produsenter aller med forskjigg kapasitet, storrelse og type i ett apparat. Sorg for at barn ikke fár tilgang til batteripakken.
I) Sək umiddelbart medisinsk hjelp dersom batteripakken svelges.
m) Kjop alltid korrekt celle aller batteri for utstyret.
n) Hold batteripakken ren og trr.
o) Tørk av batteripakkens kontakter med en ren og tørr klut dersom de blir skitne.
p) Sekundær batteripakke ma lades for bruk. Bruk alltid korrekt lader og les produsentens instruksjoner erlerBrukermanual for korrekte veiledning om lading.
q) Ikke etterlat batteripakken i laderen over lengre perioder nár den ikke er iBruk.
r) Etter en omfattende lagringsperiode kan det vare nodvendig a lade opp og lade ut batteripakken flere ganger for a oppna maksimale ytelser.
s) Sekundaer batteripakke gir sin Beste ytelser när den benytttes ved normal romtemperatur (20^ ± 5^) .
t) Ta vare pa den originale produkt litteraturen for framtidig referanse.

Norsk(Oversettelse av original bruksanvisning)

Symbol	Betydning
	Les all sikkerhetsinformasjonen og instruksene
	Bruk hørselvern
	Bevegelsesretning
	Reaksjonsretning
	Høyre-/venstregang
	Lite turtall
	Stort turtall
	Innkobling
	Utkobling

Leveranseomfang

Batteri-slagskrutrekker.

Batteri, innsatsverktøy og ytterligere illustrrt aller beskrevet tilbehør ingaar ikke i standard-leveransen.

Det komplette tilbehoret finner du i vart tilbehorsprogram.

Formalsmessig bruk

Elektroverktøyet er beregnet til inndreing og losing av skruer og til tiltrekking og losing av mutre i angitt malomrade.

Lyset til dette elektroverktøyet brukes til á belyse delve arbeidsområdet, og er ikke egnet som rombelysning i boliger.

Tekniske data

Produkt	24V Slagdriver	24V Slagskrunøkkel
		3800107a32047aModellnummer
Nominell speening	24-volts	24-volts
Tomgangshastighet	0~3200 RPM	0~3200 RPM
Slaghastighet	4000 IPM	4000 IPM
Maks dreiemoment	280 N.m	300 N.m
Redskapsholder	6.35 mm	12.7 mm
Batteri	1.57kg	1.57kg
Lydtrykknivå	78dB	78dB
Lydeffektnivå	89dB	89dB
Usikkert K	3dB(A)	3dB(A)
Vibrasjon	10.911 m/s2	10.911 m/s2
Batteri	29807 / 29837
Batterilader	29817

Norsk (Oversettelse av original bruksanvisning)

Stoy-/vibrasjonsinformasjon

Stoy- og totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745.

Vibrasjonsnivæt som er angitt i disse anvisingene er malt iht. en mælemetode som er standardisert i EN 60745 og kan brukes tilammenligni ng av elektroverktøy med haverandre. Den egner seg til en forellobig vurdering av svingningsbelastningen.

Det angitte svingningsnivæt representer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelse, med avvikende innsatsverktøy erlutilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan fore til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet.

Til en noyaktig vurdering av svingningsbelastningen skal det ogsa tas hensyn til de tidene maskinen er slatt av uller gär, men ikke virkelig brukes. Dette kan tydelig reduse svingningsbelastningen over hele arbeitsidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforlpene.

Vedlikehold og rengjøring

Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.

Etter haverbruk ma du rengjore innsatsverktoyet, verktoy festet og ventilasjonsspaltene pa elektroverktoyet og ventilasjonsspaltene til batteriet.

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan Transporteres på veier avBrukeren uten ytterligere krav.

Ved forsendelse gjennom treadje personer (f. eks.: lufttransporteller spedisjon) ma det oppfylles spesielle krav til emballasje og merking. Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de Åpne kontaktene og pakk batteriet slick at det ikke beveger seg i emballasjen.

Ta ogsa hensyn til eventuel le videreforende nasjonale forskrifter.

AVHENDING

Merket viser at dette produitit ikke skal kastes sammen med husholdningsavfall. For à unngá mulig skader på helse og/eller miljø fra ukontrollert avhending av avfall sorg for ansvarlig resirkulasjon for derigjennom á stimulere til bærekraftig gjenbruk av materielle dessurser. For à avhende brukt og utrangert utstyr, vennligst bruk de öffentliges retur- og oppsamlingssystemene, ell erkontakt stedet hvor produitet opprinnelig ble kjopt. De kan sorge for at produitet resirkuleres pa en miljømessig betryggende mate.

BETJENING

24V Slagdriver	24V Slagskrunøkkel
Figure 1: Fjerning av batteriet	Figure 1: Fjerning av batteriet
Figure 2: Insetting av batteriet	Figure 2: Insetting av batteriet
Figure 3: Kontroll av batteriets ladetilstand	Figure 3: Kontroll av batteriets ladetilstand
Figure 4: Installering/fjerning av bits	Figure 4: Installering/fjerning av bits
Figure 5: Reversering av roteringsretningen	Figure 5: Reversering av roteringsretningen
Figure 6: Slå på og av	Figure 6: Slå på og av

Alle nye Greenworks Tools-maskiner dekkes av en 2-àrig garanti for deler og arbeid beregnet fra kjopsdato. En 30-dagers garanti er tilgengelig for maskiner som brukes profesjonelt idet Greenworks Tools i hovedsak retter seg mot gjør-det-selv-forbrukere. Garantien kan ikke overfres.

BEGRENSINGER

Denne garantien gjelder bare defekte deler/komponenter og dekker ikke reparasjoner på grunn av:

1. Normal slitasje.
2. Rutinemessige oppgraderinger aller justeringer.
3. Skader som følgge av feilaktig bruk/misbruk eller vanskjøtsel.
4. Overoppvarming som fge av manglende vedlikehold.
5. Skade som følgge av at festeanordninger løsner på grunn av manglende vedlikehold.
6. Skade som ffolge av rengjoring med vann.
7. Maskiner vedlikeholdt ell er reparent av et verksted som ikke autorisert av Greenworks Tools.
8. Maskiner som er feilaktig montert aller justert.
9. Skade som ffolge av feilaktig bruk av maskinen
10. Skade som følge av feil vinterklargjöring (trykkskiver)

11. Deler som forbruksartikler dekkes nomalt sett icke av garantien, inkludert men icke begrenset til:

12. Batterier
    Elektriske ledninger

13. Kniver og knivenheter
    Reimer
    Filtre

14. Chucker og verktøyholdere

15. Visseprodukter kaninneholdekomponenter som motorer erler transmisjoner fra enann produsent. Disse delene vil dekkes av garantien til vedkommenede produsent unntatt der Greenworks Tools Europe GmbH er villig til a degli krav utenfor nevnte produsents garantperiode.

16. Bruktkjøpteprodukterdekkesikkeavdenne garantien.
17. Montering av reservationder, erstatninger eller ekstra komponenter som ilke er levert eller godkjent av Greenworks Tools Europe GmbH.

Garanti

Fora kunne kreve en at garantien gjores gjeldende ma eieren kinne framlegge originalkvittering for kjopet. Utskrift av kredittkortavregning kvalifiserer ilke som tilfredsstillende bevis for kjop. Dersom eieren krever at garantien gjores gjeldende ma produitet returneres til stedet hvor det ble kjopt sammen med originalkvittering for kjopet. Maskinen vil bli sendt til vart sentrale serviceverksted og en inspeksjon foreatt. Hvis det fastslas at maskinen har en feil som dekkes av garantien vil den bli reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris pa under €100 inkludert mva. vil generelt sett bli erstattet.

Hvis sentralverkstedet finner at maskinen har en feil som ikke dekkeres av garantien vil eieren bl orientert om at de ma selv betale for kostnadene ved en reparasjon.

Disse garantibestemmelsene vil kinne endres fra tid til annen for a vare i overensstemmelse med nyeprodukter. En kopi av de nyeste garantibestemmelsene finnes pa www.greenworkstools.eu.

TAKUUKAUSI

til fastskruning og Iosning af skruer og bolte, ligesom til stramning og Iosning

Navn og adresses pa vedkommenende person som er autorisert til a kompliere den tekniske datafilen:

Navn: Gary Gao Naixin (Visepresident for konstruksjon)

Adresse: Green works Tools Europe GmbH, Wankelstrasse 40. 50996 Köln Germany

Herved erklær vi atproduktet

Kategori 24V Slagdriver

24V Slagskrunokkel

Modell 32047a/3800107a

for a skru inn og ut skruer og bolter og stramme og lnsne muttere

I tillegg erklær vi at

■ folgende (deler/bestemmelser i) harmonisierte europeiske standarder er benyttet

EN 60745-1:2009+A11:2010,EN 60745-2-2:2010,EN 55014-1:2006+A1:2009+A2:2011,EN 55014-2:1997+A1:2001+A2:2008

Gary Gao Naixin (BEng, CEng, MIET)

Sted, dalo: Changzhou, 12/25/2015

Signatur: Visepresident for konstruksjon
