РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GD24IW GREENWORKS

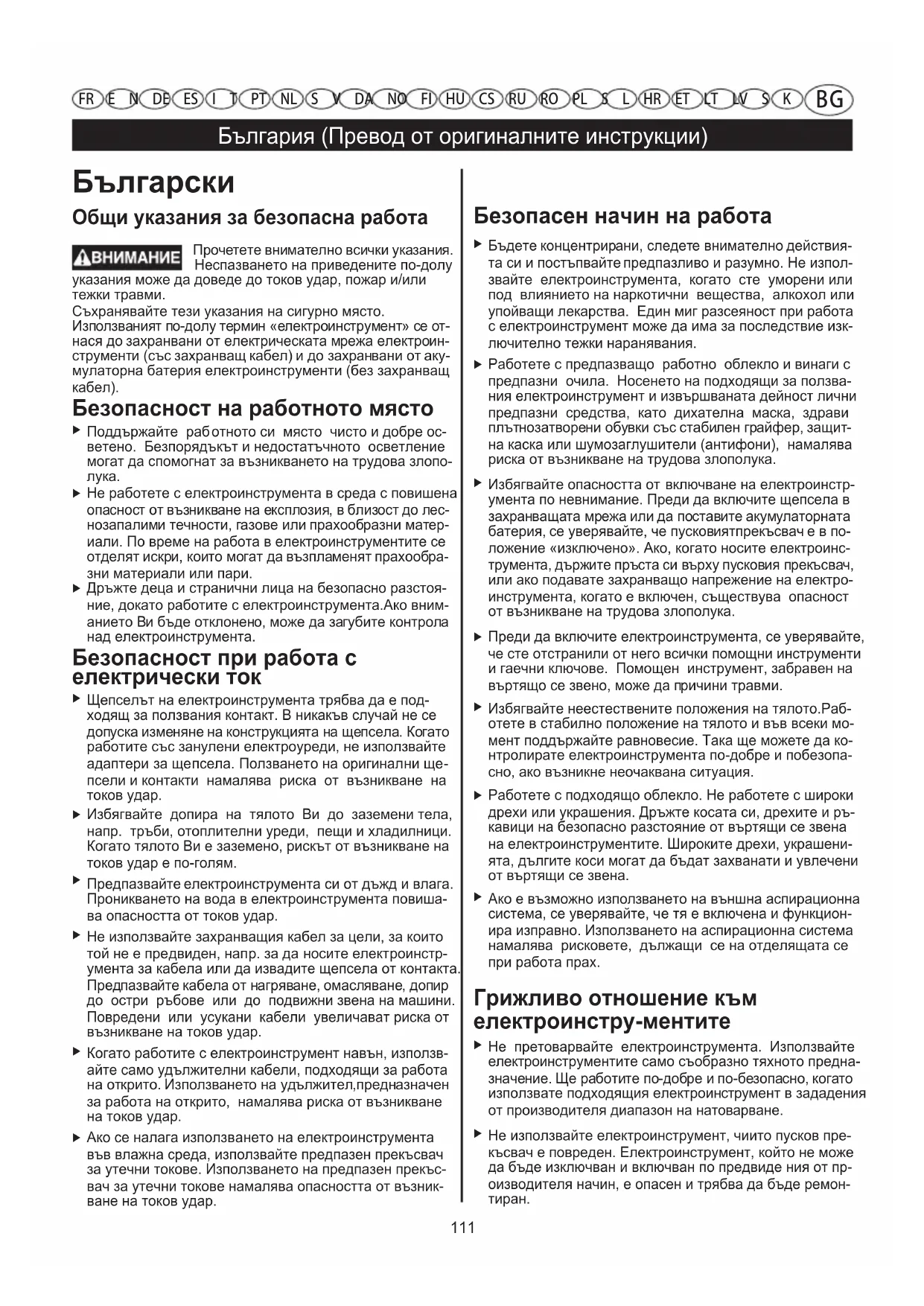

Общи указания за безопасна работа Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.Съхранявайте тези указания на сигурно място. Използваният по-долу термин «електроинструмент» се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващкабел).Поддържайте работното си място чисто и добре ос-ветено. Безпорядъкът и недостатъчното осветлениемогат да спомогнат за възникването на трудова злопо-лука. Ако се налага използването на електроинструментавъв влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъс-вач за утечни токове намалява опасността от възник-ване на токов удар. Бъдете концентрирани, следете внимателно действия- та си и постъпвайте предпазливо и разумно. Не изпол-звайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изк-лючително тежки наранявания.

Работете с предпазващо работно облекло и винаги спредпазни очила. Носенето на подходящи за ползва-ния електроинструмент и извършваната дейност личнипредпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалявариска от възникване на трудова злополука.Избягвайте опасността от включване на електроинстр-умента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковиятпрекъсвач е в по- ложение «изключено». Ако, когато носите електроинс- трумента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електро-инструмента, когато е включен, съществува опасност от възникване на трудова злополука.

Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.Избягвайте неестествените положения на тялото.Раб-отете в стабилно положение на тялото и във всеки мо-мент поддържайте равновесие. Така ще можете да ко-нтролирате електроинструмента по-добре и побезопа-сно, ако възникне неочаквана ситуация.

Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръ-кавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшени-ята, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функцион- ира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предна- значение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. Не използвайте електроинструмент, чиито пусков пре-късвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от пр-оизводителя начин, е опасен и трябва да бъде ремон-тиран.Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до лес- нозапалими течности, газове или прахообразни матер- иали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообра- зни материали или пари.

Дръжте деца и странични лица на безопасно разстоя-ние, докато работите с електроинструмента.Ако вним- анието Ви бъде отклонено, може да загубите контрола над електроинструмента.Щепселът на електроинструмента трябва да е под-ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални ще- псели и контакти намалява риска от възникване на токов удар. Избягвайте допира на тялото Ви до заземени тела,напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повиша-ва опасността от токов удар.Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинстр- умента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

Когато работите с електроинструмент навън, използв-айте само удължителни кабели, подходящи за работа на открито. Използването на удължител,предназначен за работа на открито, намалява риска от възникване на токов удар. Безопасност на работното място Безопасен начин на работа Грижливо отношение към електроинстру-ментите Безопасност при работа с електрически ток

FR E N DE ES I T PT NL S V DA NO FI HU CS RU RO PL S L HR ET LT LV S KБългария (Превод от оригиналните инструкции)

Грижливо отношение към акумулаторни елек-троинструменти

Бесният безопасността предупреждения Допълнителни указания за безопас-

Преди да променяте настройките на електроинструме- нта, да заменяте работни инструменти и допълнителни приспособления, както и когато продължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия.Тази мярка премахва опасността от задействане наелектроинструмента по невнимание.

Дръжте електрическия инструмент за изолираните пов- ърхности за хващане, когато извърш вате дейности, при които има риск завинтващият механизъм да влезе в ко-нтакт със скрити жици или със собствения си захранващ кабел. Досегът на завинтващия механизъм с жица, по която тече ток, ще направи така, че токът да протече по откритите метални частни на електрическия инструмент, в следствие на което операторът може да претърпи ток-ов удар. Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електрои-нструментите могат да бъдат изключително опасни.

Поддържайте електроинструментите си грижливо.Про-верявайте дали подвижните звена функционират безу-корно, дали не заклинват, дали има счупени или повр-едени дет айли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електро-инструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. Поддържайте режещите инструменти винаги добре за-точени и чисти. Добре поддържаните режещи инструм-енти с остри ръбове оказват по-малко съпротивление и се водят по-леко. Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобр- азно инструкциите на производителя. При това се съ- бразявайте и с конкретните работни условия и опер-ации, които трябва да изпълните.Използването на ел-ектроинструменти за различни от предвидените от пр-оизводителя приложения повишава опасността от възникване на трудови злополуки. Преди извършване на каквито и да е дейности поелектроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), както и припренасяне и съхраняване, поставяйте превключва-теля за посок ата на въртене в средна позиция. Призадействане на пусковия прекъсвач по невнимание съществува опасност от нараняване. Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.Прочетете ръководството за експлоатация на заряд-ното устройство.Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и Преди използване на работен инструмент се уверявайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патронника,може по време на работа да се извади, с което да стане неупра-вляем.Въртящият момент зависи от продължителността навъздействие на ударите. Максималният въртящ момент е сума от всички единични въртящи моменти на отдел-ните удари.Проверете действително достигнатия въртящ момент с динамометричен ключ.За да пестите енергия, дръжте електроинструментавключен само когато го ползвате.Символите по-долу са важни при запознаването с ръко-водството за експлоатация. Моля, прегледайте ги и зап-омнете значението им. Правилната интерпретация на символите ще Ви помогне да ползвате електроинструм-ента подобре и по-безопасно. Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производ- ителя. Когато използвате зарядни устройства за зареж- дане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни бат-ерии може да предизвика трудова злополука и/или по-

Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизв икат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.

При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контак-та с него. Ако въпреки това на кожата Ви попадне еле-ктролит, изплакнете мястото обилно с вода. Ако елек-тролит попадне в очите Ви, незабавно сеобърнете за помощ към очен лекар. Електролитът може да преди-звика изгаряния на кожата. само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безпасно-стта на електроинструмента.

FR E N DE ES I T PT NL S V DA NO FI HU CS RU RO PL S L HR ET LT L V SKБългария (Превод от оригиналните инструкции)

Инструкции за безопасно използване на батериите а) Не разглобявайте, не отваряйте и не режете акумулаторните батерии. б) Не излагайте батериите на топлина или огън. Не ги съхранявайте на място, изложено на пряка слънчева

в) Не предизвиквайте късо съединение в батериите. Не съхранявайте батериите безразборно в кутия или чекмедже, където те могат да предизвикат късо съединение помежду си или при контакт с други метални

г) Не премахвайте батериите от оригиналния корпус, предназначен за употребата им. д) Не подлагайте батериите на механични удари. е) Ако батериите протекат, не позволявайте течността да влезе в контакт с кожата или очите. Ако все пак възникне такъв контакт, измийте засегнатото място обилно с вода и се посъветвайте с лекар. ж) Не използвайте друго зарядно устройство освен това, което е изрично предвидено за използване към уреда. з) Обърнете внимание на маркировките „плюс“ (+) и „минус“ (–) върху батериите и уре да и следете за тяхното съответствие. и) Не поставяйте батерии, които не са предназначени за използване с този уред. к) Не поставяйте в уреда комбинации от батерии, които са с различен производител, капацитет, размер или

л) Дръжте батериите далече от обсега на деца. м) Незабавно потърсете медицинска помощ, ако батериите бъдат погълнати. н) Винаги купувайте акумулаторни клетки или батерии, които са предназначени за съответния уред. о) Поддържайте батериите чисти и сухи. п) Ако клемите на батериите се замърсят, избършете ги с чиста и суха кърпа. р) Акумулаторните батерии трябва да се зареждат преди употреба. Винаги използвайте правилното зарядно устройство и спазвайте инструкциите на производителя или ръководството на уреда, за да се запознаете с инструкциите за зареждане. с) Не оставяйте батериите да се зареждат прекалено дълго, когато няма да ги използвате. т) Ако акумулаторните клетки или батериите не са използвани дълго време, може да е необходимо да ги заредите и изтощите няколко пъти, докато те достигнат тяхната максимална производителност. у) Акумулаторните батерии демонстрират най-високата си производителност при работа в условия на нормална стайна температура (20 °C ± 5 °C). ф) Запазете оригиналната документация на продукта за бъдещи справки.

FR E N DE ES I T PT NL S V DA NO F I HU CS RU RO PL S L HR ET LT LV SKБългария (Превод от оригиналните инструкции)

Окомплектовка Акумулаторен ударен винтоверт.Акумулаторната батерия, работните инструменти и други изобразени на фигурите или споменати в рък-оводството допълнителни приспособления не са вк-лючени в стандартната окомплектовка.Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособления. Предназначение на електро- инструмента

Прочетете указанията за безопасна работа и за работа с електроинструмента Работете с шумозаглушители

Посока на движение Посока на реакцията Въртене надясно/наляво Малка скорост на въртене Голяма скорост на въртене

Електроинструментът е предназначен за завиване и развиване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диа- метъра.Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови цели. FR E N DE ES I T PT NL S V DA NO F I HU CS RU RO PL S L HR ET LT LV S K Технически данни 3800107a32047aНомер на модела Гайковерт, 24 V Пневматичен ключ, 24 Vпродукт 24 волта 24 волтаНоминален волтаж0~3200 RPM 0~3200 RPMСкорост в ненатоварен режим4000 IPM 4000 IPMСкорост на въртене1.57kg 1.57kg280 N.m 300 N.m6.35 mm 12.7 mmМакс въртящ моментгнездо за накрайнициБатерияНиво на шумовото наляганеНиво на силата на шума89dB 89dBБатерияЗарядно устройство за батериите29807 / 298372981778dB 78dBВибрации 10.911 m/s² 10.911 m/s²3dB(A) 3dB(A)Променливост K Поддържане и почистване За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори Винаги след употреба почиствайте работния инстру- мент, патронника и вентилационните отвори на елек- троинструмента, както и вентилационните отвори на акумулаторната батерия. Стойностите за генерираните шум и вибрации (вектор- ната сума по трите направления) са определени съгла- сно EN 60745. Равнището на генерираните вибрации, посочено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинирана в EN 60745, и може да бъде използвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориентиров- ъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на ге- нерираните вибрации може да се промени. Това би могло да увеличи значително сумарното натоварване от вибра- ции в процеса на работа. За точната преценка на натоварването от вибрации тр- ябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или раб оти, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на еле- ктроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работните стъпки. Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната обл Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред- писания.ИЗХВЪРЛЯНЕ Информация за излъчван шум и ви-

България (Превод от оригиналните инструкции)

Този знак означава, че в целия ЕС този продукт не трябва да се изхвърля заедно с други битови отпа- дъци. За да се предотврати отрицателното въздействие върху околната среда или човешкото здраве, поради неконтролирано изхвърляне на отпадъците, предайте го за рециклиране, за да спомогнете по- вторното използване на материалите. За да върнете използвано устройство, използвайте системите за връщане и събиране или се свържете с разпространителя, от когото сте го закупили. Те ще вземат продукта за предпазваща околната среда преработка.

FR EN DE ES I T PT NL SV DA NO FI HU CS RU RO PL SL HR ET LT LV SK PАБОТА Гайковерт, 24 V Фигура 1: Сваляне на батериитеФигура 2: Поставяне на батериите Фигура 3: Проверка на нивото на зареденост на батериите Фигура 4: Поставяне/сваляне на приставкиФигура 5: Смяна на посоката на въртенеФигура 6: Включване и изключване Пневматичен ключ, 24 V Фигура 1: Сваляне на батериитеФигура 2: Поставяне на батериите Фигура 3: Проверка на нивото на зареденост на батериите Фигура 4: Поставяне/сваляне на приставкиФигура 5: Смяна на посоката на въртенеФигура 6: Включване и изключванеPolitique de garantie de Greenworks Tools pour les outils de bricolage

1. Нормално износване и амортизация.

2. Рутинни настройки или дейности по регулиране.

3. Повреди, причинени от неправилно боравене/злоупотреба/грешно

използване или проява на небрежност.

4. Прегряване поради лоша поддръжка.

5. Повреди поради разхлабени/разкачени снадки или скрепителни

елементи в следствие на лоша поддръжка.

6. Повреди, причинени в следствие на почистване с вода.

7. Машини, обслужвани или ремонтирани от сервизни центрове,

които не са оторизирани от Greenworks Tools.

8. Машини, които са сглобени или регулирани неправилно.

9. Повреди, породени от неправилно боравене с машината.

10. Повреди, породени от неправилно зазимяване (водоструйки)

11. Елементи, които се считат за консумативи, но обикновено не се

покриват от гаранцията, включително (но не само):

Остриета и комплекти остриета

Патронници и държачи за инструменти

12. Някои продукти могат да съдържат компоненти (например

двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

13. Стоки втора употреба не се покриват от настоящата гаранция.

14. Монтирането на резервни части, заместващи или допълнителни

компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.

За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването. Машината ще бъде изпратена до нашия главен сервизен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови. Ако нашият главен сервизен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта. Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.FR

Име и адрес на лицето, упълномощено да състави техническия файл:

С настоящето декларираме, че продуктът Категория ........................................................................................................ Модел............................................................................................................................. Сериен номер ........................................................................... Виж етикета с номиналните стойности Година на производство ........................................................... Виж етикета с номиналните стойности ■ отговаря на съответстващите разпоредби на Директивата относно машините (2006/42/EC) ■ е в съответствие с клаузите на следните други директиви на ЕС Директива 2014/30/ЕС за електромагнитната съвместимост (EMC) Освен това декларираме, че ■ са приложени следните (части/клаузи от) европейските хармонизирани стандарти EN 60745-1:2009+A11:2010,EN 60745-2-2:2010,EN 55014-1:2006+A1:2009+A2:2011,EN 55014-2:1997+A1:2001+A2:2008 Място, дата: Changzhou, 12/25/2015
