BRUKSANVISNING MHE 5 METABO

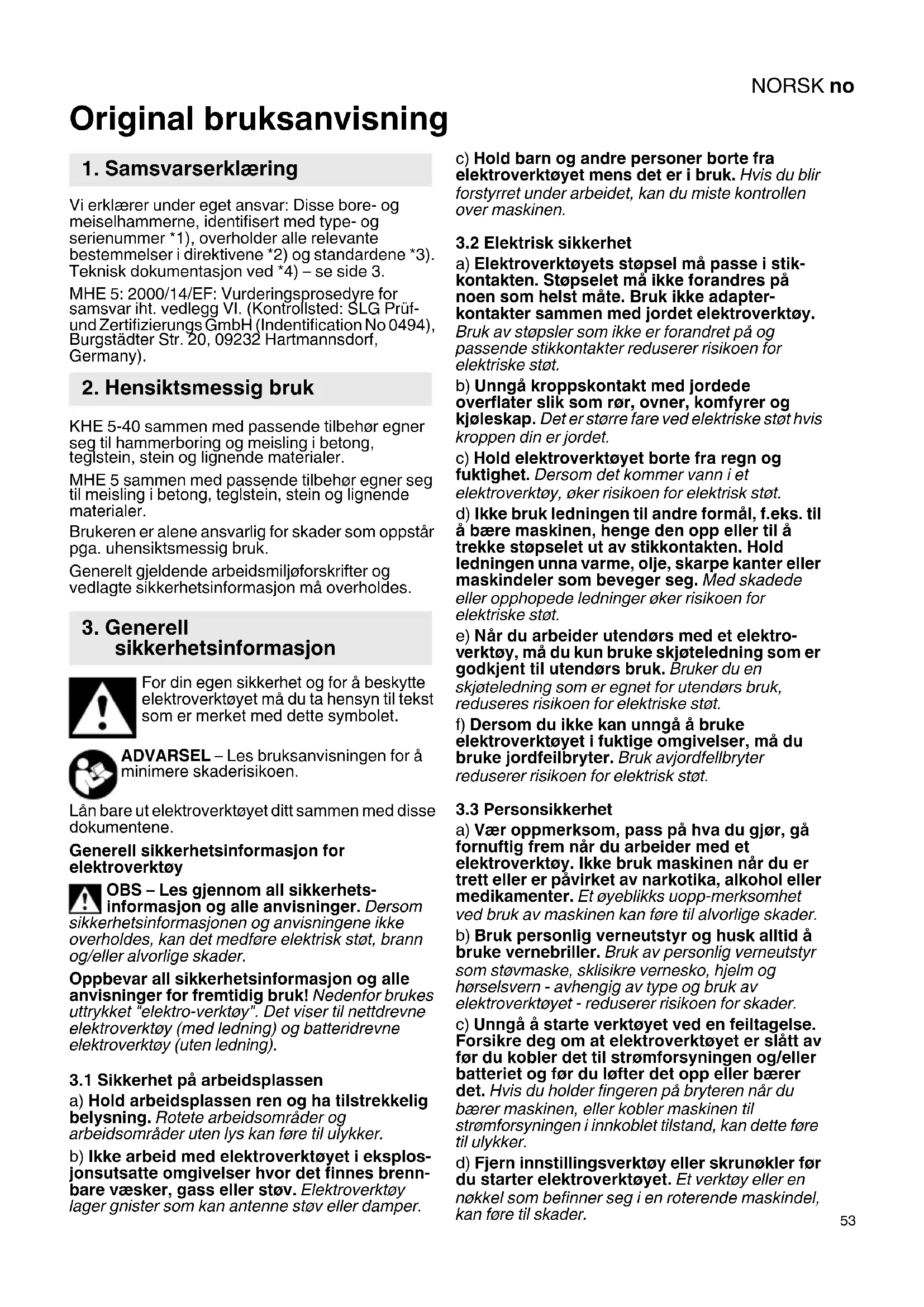

Original bruksanvisning Vi erklærer under eget ansvar: Disse bore- og meiselhammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. MHE 5: 2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg VI. (Kontrollsted: SLG Prüf- und Zertifizierungs GmbH (Indentification No 0494), Burgstädter Str. 20, 09232 Hartmannsdorf, Germany). KHE 5-40 sammen med passende tilbehør egner seg til hammerboring og meisling i betong, teglstein, stein og lignende materialer. MHE 5 sammen med passende tilbehør egner seg til meisling i betong, teglstein, stein og lignende materialer. Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Generell sikkerhetsinformasjon for elektroverktøy OBS – Les gjennom all sikkerhets- informasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Nedenfor brukes uttrykket "elektro-verktøy". Det viser til nettdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

3.1 Sikkerhet på arbeidsplassen

a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplos- jonsutsatte omgivelser hvor det finnes brenn- bare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer borte fra elektroverktøyet mens det er i bruk. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet

a) Elektroverktøyets støpsel må passe i stik- kontakten. Støpselet må ikke forandres på noen som helst måte. Bruk ikke adapter- kontakter sammen med jordet elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet borte fra regn og fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære maskinen, henge den opp eller til å trekke støpselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) N år du arbeider utendørs med et elektro-

erktøy, må du kun bruke skjøteledning som er godkjent til utendørs bruk. Bruker du en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Dersom du ikke kan unngå å bruke elektroverktøyet i fuktige omgivelser, må du bruke jordfeilbryter. Bruk avjordfellbryter reduserer risikoen for elektrisk støt.

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk maskinen når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uopp-merksomhet ved bruk av maskinen kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm og hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømforsyningen og/eller batteriet og før du løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer maskinen, eller kobler maskinen til strømforsyningen i innkoblet tilstand, kan dette føre til ulykker. d) Fjern innstillingsverktøy eller skrunøkler før du starter elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjonNORSKno

e) Unngå unormal kroppsholdning. Sørg for å stå stødig og i balanse. Da kan du kontrollere maskinen bedre i uventede situasjoner. f) Bruk alltid egnede klær.Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av støvavsug kan redusere fare som skyldes støv.

3.4 Aktsom håndtering og bruk av

elektroverktøy a) Ikke overbelast maskinen. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt av-/på- bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du foretar innstillinger på apparatet, skifter tilbehørsdeler eller setter bort apparatet. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverk- tøyet. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på maskinens funksjon. Se til at defekte deler blir reparert før maskinen tas i bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøyet, tilbehør, innstillings- verktøy osv. i overensstemmelse med disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektro- verktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

a) Elektroverktøyet må bare bli reparert av kvalifiserte fagpersoner som bruker originale reservedeler. Da kan du være sikker på at maskinen fortsatt er sikker å bruke. Bruk hørselvern. Eksponering for støy kan føre til hørselstap. Bruk støttehåndtaket som følger med maskinen. Tap av kontroll kan føre til skader. Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Ko nta kt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring. Arbeid bare med riktig montert støttehåndtak. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Bruk alltid vernebriller, arbeidshansker, støvmaske og vernesko når du arbeider med elektroverktøyet. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved å trekke i det. (Verktøyet skal kunne beveges noen centimeter i aksial retning.) Ved arbeid over bakkenivå: Kontroller at området nedenfor er tomt. Ikke ta på verktøyet eller deler i nærheten av verktøyet umiddelbart etter arbeidet, da det er svært varmt og kan forårsake brannskader på huden. Tilkoblingskabelen må alltid ledes bakover og bort fra maskinen. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Verktøyet må sikres mot forskyving eller å dreies med (f.eks. ved å stramme med tvinger). Redusert støvbelastning: Partikler som oppstår når maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstøv (murstein, betong o .lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk), metall, asbest. Risikoen avhenger av hvor lenge brukeren eller andre personer i nærheten utsettes for belastningen. Slike partikler må ikke trenge inn i kroppen. For å redusere belastningen av disse stoffene: Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler. Følg de rutinene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).

sikkerhetsinformasjonNORSK no

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk kun tilbehør som er egnet for spesielt arbeid. Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Se side 2. 1 Støttehåndtak * 2 Vingeskrue (for innstilling av dybdeanslaget) * 3 Anslag for boredybde * 4 Strammekule * 5 Bøylehåndtak (ekstra håndtak) * 6 Beskyttelseshette mot støv 7Verktøylås 8 Innstillingsknapp 9 Metabo VibraTech (MVT): integrert dempesystem 10 Låsespake (for å løsne permanent innkopling) * 11 Bryterknapp 12 Håndtak 13 Reguleringshjul 14 Visning av overbelastning og service 15 Visning av driftstyper *modellavhengig Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. Bruk kun skjøteledning med minimumstverrsnitt på 1,5 mm

6.1 Montering av bøyle- og støttehåndtaket

Av sikkerhetsmessige hensyn må du alltid bruke bøylehåndtaket (5) eller støttehåndtaket (1) som følger med. MHE 5: Åpne klemringen ved å vri strammekulen (4) mot venstre. Bøylehåndtaket (5) kan stilles i ønsket posisjon og ønsket vinkel. Trekk til spennknappen. KHE 5-40: Løsne klemringen ved å vri støttehåndtaket mot (1) venstre. Støttehåndtaket kan festes i ønsket vinkel. Trekk støttehåndtaket godt til.

7.1 Innstilling av dybdeanslaget

(kun ved KHE 5-40) Løsne vingeskruen (2). Still inn dybdeanslaget på ønsket boredybde (3). Skru til vingeskruen (2) igjen.

7.2 Montere, ta ut verktøy

Rengjør verktøyinnstikkenden før innsettingen og smør med vedlagt spesialfett (som tilbehør: Best.nr. 6.31800)! Sett bare inn SDS-max-verktøy! Beskyttelseshetten mot støv (6) forhindrer inntrengning av borestøv under drift. Ved innsetting av verktøyet må du se til at beskyttelseshetten (6) ikke skades. Montere verktøy: Når verktøyet settes inn må verktøyslåsen (7) holdes i fremste posisjon. Drei verktøyet og stikk det inn til det går i inngrep. Verktøyet låses. Kontroller at verktøyet er festet skikkelig ved å trekke i det. (Verktøyet skal kunne beveges noen centimeter i aksial retning.) Ta ut verktøyet: Trekk verktøylåsen (7) bakover (a) i pilens retning og ta ut verktøyet (b). Se side 3.

7.3 Stille inn driftstype og meiselposisjon

Unngå skiftebevegelser på maskinen med fastspent meisel. KHE 5-40: Innstillingsknappen (8) skal bare brukes når motoren står stille. Innstillingsknappen (8) skal kun skyves i pilens retning. Ved å dreie på innstillingsknappen (8) kan du velge ønsket driftsmodus. Hammerboring Meisling Stille inn posisjon til meisel: Meiselen kan låses i forskjellige posisjoner. - Sett inn meiselen. - Innstillingsknappen (8) dreies i mellomposisjon (mellom posisjon og posisjon ). - Drei meiselen til den er i ønsket posisjon. - Drei innstillingsknappen (8) til posisjonen . - Drei på meiselen til den går i inngrep. Når meiselen er satt inn, skal maskinen utelukkende brukes til meisling . MHE 5: Innstillingsknappen (8) må kun betjenes når motoren står stille. Meisling Posisjon for å dreie meiselen i ønsket posisjon. Meiselen kan låses i forskjellige posisjoner.

- Sett inn meiselen. - Drei innstillingsknappen (8) til posisjonen . - Drei meiselen til den er i ønsket posisjon. - Drei innstillingsknappen (8) til posisjonen . - Drei på meiselen til den går i inngrep. Når meiselen er satt inn, skal maskinen utelukkende brukes til meisling .

KHE 5-40: For å slå på maskinen trykkes (11) bryteren. For å slå av slippes (11) bryteren. MHE 5: For å slå på maskinen trykkes (11) bryteren: Bryteren (11) låses (permanent u\innkopling). Under vedvarende drift fortsetter maskinen å gå selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. For å slå av trykkes låsespaken (10) oppover og bryteren (11) slippes.

7.5 Stille inn slagstyrke

Ved å dreie på reguleringshjulet (13) kan du endre slagstyrke (og turtall). Fra posisjon A til F økes slagstyrken og driftstype visningen (15) blinker. I posisjon G gir verktøyet maksimal slagstyrke, driftstype visningen (15) lyser konstant i denne posisjonen.

7.6 Metabo VibraTech (MVT)

Gir arbeid med redusert vibrasjon som skåner leddene. Trykk verken for lett eller for sterkt på håndtaket bak på maskinen. I posisjonen i midten (9) reduseres vibrasjonen mest effektivt. Derfor skal maskinen regelmessig støvsuges eller blåses godt ut med tørr luft gjennom alle luftåpningene. Før dette gjøres skal strømmen kuttes til maskinene. Bruk vernebrille og støvmaske. En skadet beskyttelseshette (6) må skiftes ut øyeblikkelig. For å skifte beskyttelseshetten (6) skyves verktøylåsen (7) bakover. Beskyttelseshetten gripes tak i og trekkes kraftig av på skrått fremover. Den nye beskyttelseshetten settes skrå på spindelen og trykkes kraftig på. Visning av overbelastning og service (14): Dersom visningen for overbelastning og service (14) blinker, er kullbørstene nesten fullstendig oppbrukt (gjenværende tid ca. 8 timer). Maskinen stopper automatisk når kullbørstene er slitt helt ned. La kundeservice bytte ut kullbørstene Ved en ca. 30 %-overbelastning lyser visningen for overbelastning og service (14). Maskinen må ikke brukes konstant ved denne belastningen. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Elektriske maskiner skal kun repareres av elektrofagfolk! Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverkset- telse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvin- ning. Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.

8. Rengjøring, vedlikehold

maks =Maksimalt slagtall W =Enkeltslagenergi S =Slageffekt C =Antall meiselposisjoner m=Vekt uten ledning Måleverdier iht. EN 60745. Maskin med beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen til elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 60745:

h,HD/Cheq =Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

WA(M) =målt lydeffektnivå i henhold til 2000/14/EF
