BRUKSANVISNING PerfectCharge MCA 1280 DOMETIC

Monterings- og bruksanvising. 264

Akkulaturi

- Ved installation på både:

Kan fãs som tilbehør (ikke indeholdt i leveringsomfangent):

Betegnelse Artikel-nr.
Fjernbetjening MCA-RC1 9600000100
Temperatursensor MCA-TS1 9600000099
Batterisensor MCA-HS1 (IBS) 9600000101
Batterimanagementsystem PerfectControl MPC01	9600000122

6 Teknisk beskrivelse

6.2 Betjeningeselementer og til Slutninger

BEMAERK

Versionen for Kontinentaleuropa vises.

Pos. pá fig. 1, side 3	Forklaring/funktion
1 Nettilslutning
2 LIN2-bus-tilslutting
3 TEMP/LIN1-bus-tilslutting
4 CN2-bøsning til alarm og ventilator
5 Statuslysdiode
6 D I P - o m
7 Batteriklemmer (+)
8 Batteriklemmer (-)
9 Tilslutting til startbatteri (kun MCA1215, MCA1225, MCA1235)

After U0-fasen skifter batteriladeren til vedligeholdelsesopladning (U-fase).

Stikbenene på TEMP/LIN1-bus-stikket er belagt som følger:

Stikben på fig. 7, side 6	Belægning
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stikbenene på LIN2-bus-stikket er belagt som følger:

Stikbenene på CN2-stikket (alarmsignal og ventilatorsikring) er belagt som følger:

Stikben på fig. 8, side 6	Belægning
1 NC (Normally Closed): Hvilekontakt
2 NO (Normally Open): Arbejdskontakt
3 COM (Common): Skiftekkontakt
4 Styring sovemodus
5	GND
4-5 forbundet Sovemodus til
4-5 Åben Sovemodus fra

Stikbenene på ESB-stikket (startbatteritilslutning) er belagt som følger:

Generelle tekniske data

	MCA12xx, MCA24xx
Batterityper: Blysyure, gel, AGM, Li-ion
Varmeafgivelse: Ventilator
Lademodus: 5-trins
Maks. udenomstemperatur:	-20°C - +50°C
Opbevaringstemperatur: -40°C - +85°C
Luftfugtighed: 20 - 90%
Temperaturkoefficient:	± 0,03 %/°C (0 - 50 °C)
Temperatur-kompensation (MCA12xx)	-20 mV/°C (batterisensor)
Temperatur-kompensation (MCA24xx):	-40 mV/°C (batterisensor)
Vibration: 10 - 500 Hz	2 g til 10 min/cyklus inden for 60 min til X-, Y- og Z-akserne
Spændingsisolering: I/P - O/P: 4 kV~	I/P - FG: 1,7 kV~O/P - FG: 0,7 kV~
Isolering, modstand:	I/P - O/P: 100 MΩ/500 V=
Alarmsignal:	Via relækontakter
Kommunikation:	Via LIN-BUS
Sovemodus (støjreduceret modus):	Via fjernbetjening (tilbehør) eller DIP-omskifter
Fjernbetjening (tilbehør):	Til/fra-kontakt, trefarvet lysdiode, sovemodus kan tilkobles
Godkendelse/certifikat:	CE

- Installation på båtar:

Anslutning av 230 V-spanning

Utfyllende informasjon om bruk av produitet.

2 Generelle sikkerhetsregler

Produsenten tar i ffolgende tilfeller intet ansvar for skader:

Montasje-ller tlikoblingsfeit
- Skader på produitet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produitet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formal enn det som er beskrevet i veiledningen

ADVARSEL!

Overhold følgende grunnleggende sikkerhetsregler ved bruk av elektriske apparater for a beskytte mot:

• Elektrisk støt
• Brannfare
• Skader

2.1 Grunnleggende sikkerhet

FARE!

• Bruk i tilfelle brann et brannslukningsapparat som er egnet for elektriske apparater.

ADVARSEL!

• Bruk apparatet kun til det det er beregnet for.
  Koble apparatet fra strømnette.

• for rengjøring og stell

• hver gang etter bruk

• for bytting av sikring

• Hvis du demonterer apparatet:

• Løsne alle forbindelsene.
  -Forsikre deg om at alle inn- og utganger er spenningsfrie.

• Hvis apparatet eller tilkoblingskabelen har synlige skader, på det ikke brukes.

• Hvis tikkoblingskabelen på dette apparatet blir skadet,@mä den erstattes av produsent, kundeservice eller annen kvalifisert person for ä unngå farlige situasjoner.
• Reparasjoner på dette apparatet munch kun utføres av fagfolk. Feil reparasjoner kan føre til betydelse og skader.
• Dette apparatet kan brukes av barn fra 8 År og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap,ningar de er under oppsvikt eller har fatt opplæring i sikkerBruk av apparatet og hvilke farer som er forbundet med det.

- Elektriske apparater er/DDke beregnet for barn!

Oppbevar og bruk apparatet utenfor barns rekkevidde.

Barn skal vare under tilsyn for a sikre at de ikke leker med apparatet.

PASS PÄ!

• Før igangsetting ma duammenigne spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilforsel.
• Pase at andre gjenstander ikke forårsaker kortslutning på kontaktene til apparatet.
• Trekk aldri stopslet ut av stikkontakten erter ledningen.
  Lagre apparatet pà et tórt og kjølig sted.

2.2 Sikkerhet ved montering av apparatet

FARE!

• Ikke monter apparatet på steder hvor det er fare for gass- eller støveksplosjon.

FORSIKTIG!

• Utsett ikke apparatet for varmekilder (solstråling, oppvarming osv.). Unngå ekstra oppvarming av apparatet.
• Sett apparatuset på et tør sted som ikke er utsatt for vannsprut.

2.3 Sikkerhet ved elektrisk tilkobling av apparatet

FARE! Livsfare ved strømstøt!

- Ved installationsjon på skip:

Hvis elektriske apparater installeres feil på skip, kan det före til korrosjonsskader på skipet. Sørg for at apparatet installereres av fagfolk (skipselektrikere).

• Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

ADVARSEL!

• Bruk i stedet jordete stikkontakter og stikkontakter som er sikret med FI-bryter.
• Sørg for tilstrekkelig ledningstverrsnitt.
• Legg ledningene slick at de/DDke skades av dorer ellr motorpanser. Kabler i klem kan fore til livsfarlige skader.

FORSIKTIG!

• Legg ledningene sik at man/DDA kade kabelen.

PASS PÄ!

• Bruk tome rørller ledningsgjennomføringer nár ledninger ma fores gjennom platevegger uller andre vegger med skarpe kanter.
• Legg ikke 230 V nettledningen og 12 V likestrømsledningen sammen i den samme kabelkanalen (tomt rør).
• Legg ikke ledningene lst ell er med skarpe boyer.
• Fest ledningene godt.
• lkketrekk i ledninger.

2.4 Sikkerhet ved bruk av apparatet

FARE! Livsfare ved strømstøt!

• Ta/DD: i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnette.
• For Å kunne skille apparatet raskt fra nettet när det oppstår en fare, må stikkontakten ære i nærhen av apparatet oglett tilgjengelig.

ADVARSEL!

• Bruk apparatet kun i lukkede, godt ventilerte rom.
• Bruk ikke apparatet i anlegg med bly-syre-batterier. Disse batteriene avgir eksplosiv hydrogengass, som kan bli antent av en gnist fra de elektriske forbindelsene.

FORSIKTIG!

• Bruk ikke apparatet
• På saltholdige, fuktige eller våte steder
• I当事eren av aggressive damper
• I当事eren av brenbare materialer
• Der det er eksplosjonsfare.
  För du tar apparatet i bruk,andise pà at ledningen og støpslet er tørre.
• Ved arbeid på apparatet鬆 man alltid avbryte strømforsyningen.
• Vær oppmerksom på at deler av apparatet fortsett er under spanning ogssø fetter at beskyttelsenasonordningen (sikring) er utløst.
• Ikke løsne noen kabler mens apparatet fortsett er i drift.

PASS PAI!

Pass på at lufteåpningene på apparatet ikke blir blokkert.
Pass pà at du har god lufting.

2.5 Sikkerhet ved bruk av batterier

ADVARSEL!

• Batterier kaninneholde aggressiv og etsende syre. Unngå kroppskontakt med batterivæsken. Hvis du likevel kommer i kontakt med batterivæske, på du skylle den utsatte kroppsdelen grundig med vann.

Oppsok umiddelbart lege ved syreskader.

FORSIKTIG!

• Ved arbeid på batterier违法犯罪 duicide bruke metallgjenstander som f.eks. ur eller ringer.

Blysyrebatterier kan forarsake kortslutningsstrømmer som kan føre til alvorlige forbrenninger.

- Eksplosjonsfare!

Plasser i sä fall batteriet på et frostfritt sted og vent til batteriet har tilpasset seg ompivelsestemperaturene. Først da kan du begynne Å lade.

• Bruk vernebriller og verneklaer när du arbeider med batterier. Berör ikke øynene mens du arbeider med batterier.
• Røyk ikke, og forsikre deg om at det ikke oppstår gnister iærheten av motoren eller batteriet.

PASS PÄ!

• Bruk kun oppladbare batterier.
• Unngå at metalldeler faller ned på batteriene. Det kan före til gnister eller kortslutte batteriet og andre elektriske componenter.
  Pass på korrekt polaritet.
• Følg anvisingene til batteriproduusenten og produsenten av anlegget eller kjørretøyet som batteriet brukes i.
• Hvis du må ta ut batteriet, koble Först fra jordingen. Koble alle forbindelser og alle forbrukere fra batteriet før det tas ut.

3 T i l t e n k t b

PerfectCharge MCA-batteriladerne kan lade eller forsyne batterier om bord i kjore-toy eller bater som brukes til a produse strøm, med vedlikeholdsspenning.

MCA-batteriladerne brukes til kontinuerlig opplading av tilførsels- eller startbatterier.

På dette måten kan batteriene lades opp eller holdes på et høyt kapasitetsnivå:

MCA-batteriladerne brukes til Å lade følgende batterityper:

• Blystartbatterier
  Bly-gel-batterier
• Fleecebatterier (AGM-batterier)

Apparatene mä ikke brukes til Å lade andre batterityper (f.eks. NiCd, NiMH osv.).

ADVARSEL! Eksplosjonsfare!

• Batterier med cellelukking må ikke lades. Det er fare for eksplosjon på grunn av at det utvikler seg knallgass.
• Ikke lad blybatteri er rom uten lufting. Det er fare for eksplosjon på grunn av at det utvikler seg knallgass.
• Nikkel-kadmium-batterier og engangsbatteryer pågressive lades opp med batteriladeren. Dette kan på hylsteret til disse batteritypene til ä eksplodre.

4 L e v e r i n g s

Antall Betegnelse

1 Batterilader

1 Monterings- og bruksanvisning

Kontroller at alle deler som følger med i leveransen er på plass För apparatet tas i bruk.

5 T i l b e h 0 r

Tilgengelig som tilbehør (ikke inkludert i leveransen):

6 Teknisk beskrivelse

Den lave vekten og den kompakte konstruksjonen gjør at batteriladeren uten problemer kan monteres i bobiler, nytttekjoretøy erler motor- og seilbæter. Den lader batterier som brukes om bord i kjoretøy erler bæter til Å lage strøm, eller forsyneerppe med vedlikeholdsspenning, slik at disse ikke lades ut.

En kontrollampe på apparatet muliggjør kontinuereglik overstvåking av batteriladeren.

Kortslutning
Overopbehing
- med føler (tilbehør): Batterioveroppheting

I tillegg kan apparatet kobles inn ved hjelp av to tilkoblinger i et LIN-bus-kommunikasjonssystem.

Kjølingen skjer via vifter hvor hastigheten er avhengig av ladeeffekten og som kan slås av ved hjelp av en ekstern bryter.

6.1 Ulike apparater

Batteriladerne PerfectCharge MCA leveres i forskjellige apparatvarianter.

Din MCA-batterilader kan lade batterier opp til en fastsatt batterikapasitet (se kapittel «Tekniske data» på side 287):

• MCA1215: Egnet til à lade et forsyningsbatteri og et startbatteri
• MCA1225, MCA1235: For lading av opp til to forsyningsbatterier og et start-batteri
• MCA1250, MCA1280: For lading av opp til tre forsyningsbatterier
• MCA2415: For lading av opp til to forsyningsbatterier
• MCA2425, MCA2440: For lading av opp til tre forsyningsbatterier

Sjekk artikkelnummeret på merkeskiltet forå identifisere apparatet ditt.

6.2 Betjeningeselementer og tikkoblinger

Pos. i Fig. 2, side 4

MERK

Illustrasjonen viser versjonen for det europeiske kontinentet.

Pos. i Fig. 1, side 3 Forklaring/Funksjon

1 Nettilkobling
2 LIN2-Bus-tilkobling
3 TEMP/LIN1-Bus-tilkobling
4 CN2-kontakt for alarm og vifte
5 Status-LED
6 DIP-bryter
7 Batteriklemmer (+)
8 Batteriklemmer (-)
9 Tilkobling for startbatteri (kun MCA1215, MCA1225, MCA1235)

1 Av/pa-bryter

2 V i f t e

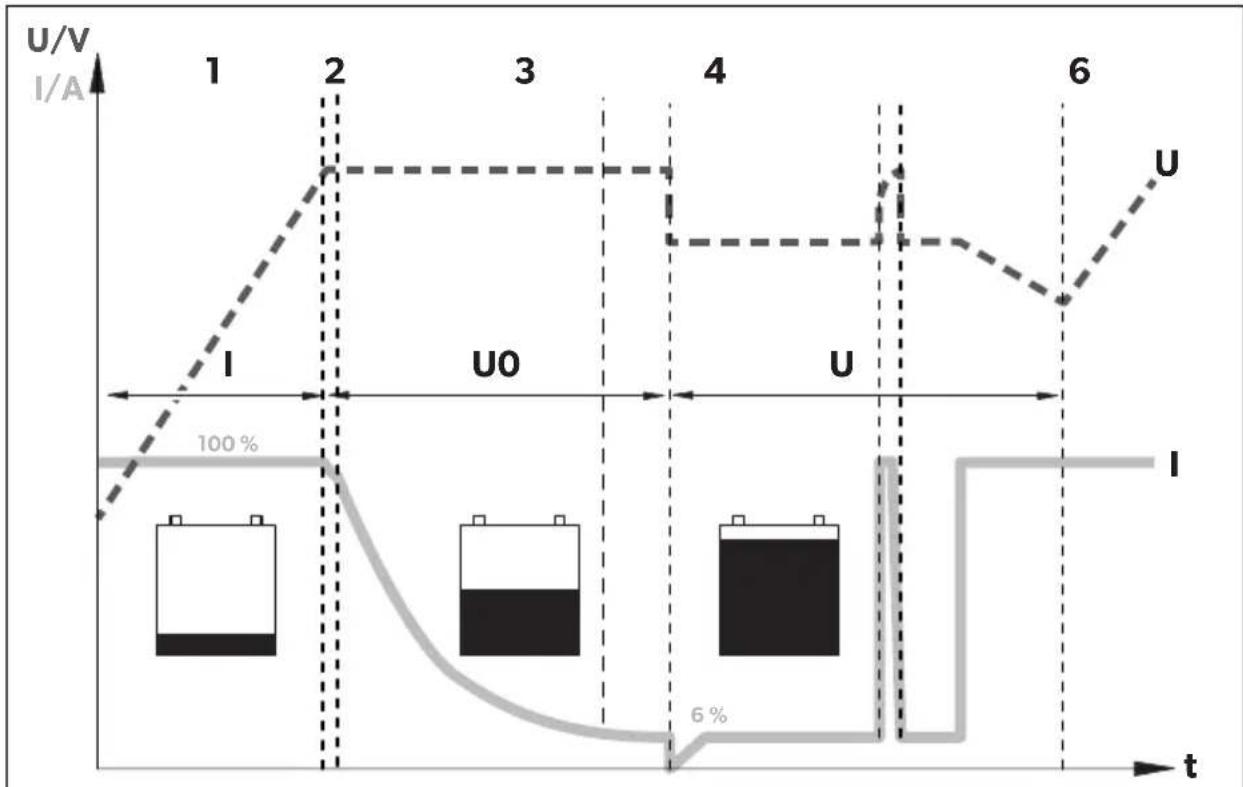

6.3 Batteriladefunksjon

Ladekarakteristikken blir betegnet som modifisert IU0U-karakteristikk.

1: I-fase (Bulk)

I starten av ladingen lades det tome batteriet med konstant strøm (100% ladestrøm) til batterispenningen nrar ladespenningen. Hvis batteriet nrar dette spentningsnivæt, avtar ladestrommen.

2, 3, 4: U0-fase (absorpsjon)

Nå begyinner den 3-trinns absorpsjons-ladefasen (U0-fase) hvor varigheter avhengig av batteriet. Dermen forblir spennen konstant (U0). De Forste 2 min bestemmes batteriets lading. Deretter begyinner hovedladefasen, hvor batteriet fullades.

När batteriet er fulladet eller ladestrommen ligger under 6% av nominell ladestrøm i 15 min, er U0-fasen avsluttet.

5: U-fase (Float)

Etter U0-fasen kobler batteriladeren om til vedlikeholdslading (U-fase).

Hvis DC-forbrukere er tilkoblet, blir disse forsynt fra apparatet. Bare nár den ndvendige effekten overskrider kapasiteten til apparatet, blir dette ekstra effekten+tatt fra batteriet. Batteriet utlades til apparatet igjen gär inn i l-fasen og batteriet lades opp.

6: 12 dagers kondisjonering

Hver 12. dag kobles batteriladeren tilbake til fase 1 i 85 min for Å friske opp batteriet. Da forbindrer man eventuelle tretthetstegn som sulfatering.

7 Montere apparatet

Pass på følgende ved valg av monteringssted:

• Apparatet kan monteres bade horisontalt og vertikalt.

• Monter(ilke apparatet

• På faktige eller våte steder

• På steder hvor det er mye støv
• I nærheten av brennbare materialer

• Der det er eksplosjonsfare.

• Monteringsstedet må före godt luftet. Ved INSTALLsjon i lukkede rom, må man sorge for skikkelig lufting. Klaringen rundt apparatet må före minimum 25 cm.

• Luftinntaket på undersiden hhv. Luftuttaket på baksiden av apparatet på vare fri.
• Ved omgivelsestemperaturer som er høyere enn 40^ (f.eks. i motor-ller varmerom, direkte sollys), kan det på grunn av egenoppvarming av apparatet ved belastning oppsta en effektreduksjon.
• Montasjeflaten mä vare plan og sterk nok.
• Ikke monter apparatet på samme sted som batteriene.
• lkke monter apparatet ovenfor batterier fordi det kan stige opp korroderende svoveldamp fra batteriene som skader apparatet.

PASS PAI!

För du borer noe som helst, mä du forsikre deg om at ingen elektriske kabler aller andre deler på kjøretøyet kan skades av boring, saging og filing.

Til innbygging og montering trenger du ffolgLende verktoy:

Hold apparatet pà montasjestedet som du har valgt.
Merk av festepunktene.
Skru fast apparatet med en skrue gjennom boringene pa holderene.

8.1 Koble til batteri og spenningsforsyning

Koble til batteriet

Følg disse anvisingene ved tilkobling av batteriet:

FORSIKTIG!

• Unngå kontakt med batterivæsken.

• Batterier med celletilkobling pågressive lades, da det på grunn av overoppheting av batteriet kan oppstå eksplosive gasser.

• Koble klemmene til rene batteripoler.

• Pase at plugg forbindelsene sitter godt fast.
• Velg et tilstrekkelig tverrsnitt for tilkoblingskabelen (se kapittel «Tekniske data» på side 287).
• Legg kabelen��态 VDE 100 (Tyskland).

• Koble minuskabelen direkte til minuspolen på batteriet, ikke til sjassiet på et kjøretøy eller skip.

• Bruk følgende kabelfarger:

• Rød: Pluss-tilkobling

• Sgart: Minustilkobling

Koble batteriet til kontakten «DC OUTPUT» på MCA-batteriladeren.
Sorg for riktig polaritet på tilkoblingene.

Lade startbatteri (kun MCA1215, 1225, 1235)

Koble startbatteriet til kontakten «ESB» på MCA-batteriladeren.
- Sørg for riktig polaritet på tilkoblingene.

Koble batterifoleren til tinkoblingen TEMP/LIN.
Batteriføleren sender batteritemperaturen og batterispenningen til laderen via LIN-kommunikasjonsporten. Når blir ladespenningen regulert avhengig av temperaturen. Likeledes blir øgsa mulig spensationstap i forbindelseskablene kompensert.

Lade med batteristyringssystem PerfectControl MPC01 (tilbehør) (kun 12 V)

Sett DIP-bryterne 1 til 3 på MCA-batteriladeren på «ON» (kapittel «Stille inn DIP-bryter» på side 280).

Du finner detailjert informasjon i bruksanvisningen til MPC01.

8.3 Koblingssskjemaer

Eksempel på koblingsskjema 12 V: se fig. 5, side 6

Pos. i fig. 5, side 6	Forklaring/Funksjon
1	M	C	A	-	I	a	d
2	F	o	r	b	r	u	k
3 PerfectControl MPC01
4 12 V batteriføler IBS
5 12 V batteri
6	S	i	k	r	i	n	g
7 Startbatteri

Eksempel på koblingsskjema 24 V: se fig. 6, side 6

Pos. i fig. 6, side 6	Forklaring/Funksjon
1	M	C	A	-	I	a
2 12 V batteri
3 Startbatteri

8.4 Pin-tilordning

Pinnene TEMP/LIN1-bus-støpslet er fordelt på fölgende måte:

Pinne i fig. 7, side 6	Fordeling
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN-BUS DATA I/O
6	B	A	T	+

Pinnene til LIN2-bus-støpslet er fordelt på følgende@mæte:

Pinne i fig. 7, side 6	Fordeling
1 R_VCC
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN-BUS DATA I/O
6	B	A	T	+

Pinnene til CN2-støpslet (alarmsignal og ventilatorstyring) er fordelt på følgende mæte:

Pinne i fig. 8, side 6	Fordeling
1 NC (Normally Closed): Hvilekontakt
2 NO (Normally Open): Arbeidskontakt
3 COM (Common): Vekselkontakt
4 Styring hvilemodus
5	GND
4-5 forbikoblet Hvilemodus på
4-5 øpen Hvilemodus av

Pinnene til ESB-støpslet (startbatteri tilkobling) er fordelt på følgende mæte:

Pinne i fig. 9, side 6	Fordeling
+	VCC
-	GND

S1 stiller inn spenningsverdien som apparatet kobler om apparatet fra l-fasen (Bulk) til U0-fasen (absorpsjon) ved (se ogss kapittel «Batteriladefunksjon» på side 273). S3违法犯罪.

S2 stiller inn vedlikeholdsspenningen. S3 må stå på «OFF».

När en batteriføler er tilkoblet, blir ved beggeppe funksjonene utgangsspenningen tilpasset temperaturen:

• MCA 12xx: -20mV / ^
• MCA 24xx: -40mV / ^

S3 kobler inn Power Mode nár enten S1 eller S2 eller begge står på «Off». I Power Mode styres kortslutnings-, overspennings- og overopphetingsbeskyttelsen av den interne føleren.

Når S1, S2 og S3 står på «On», er styringen frikoblet fra eksterne enheter. I++, modusen blir f.eks. batteritype og ladespenning stilt inn fra en ekstern enchet.

S4 bestemmer viftefunksjonen. Nár S4 stared på «On», kobles viften til hvilemodus (støyreduset modus). Nár S4 stared på «Off», blir ikke viften regulert.

Still inn ønskede funksjoner og verdier med DIP-bryterne (fig. 11 side 7):

• Stille inn omkoblingsspenning:

Bryter 1 Bryter 3 Omkoblingsspenning

ON OFF 14,4 V / 28,8 V

OFF OFF 14,7V/29,4V

• Stille inn vedlikeholdsspenning:

Bryter 2 Bryter 3 Vedlikeholdsspenning

• Aktivering av styring av eksterne enheter (f.eks. MPC01, gjelder ikke MCA-RC1):

Bryter 1

Bryter 2

Bryter 3

ON

ON

ON

-Sla pahvilemodus:

Bryter 4

ON

9 B r u k a v a p

Sett av/pa-bryteren pa «On».

For Å slå av setter du av/pa-bryteren på «Off».

Batteriladeren starter ladingen eller leverer en vedlikeholdsstrøm, dette avhenger av batteriets ladetilstand.
Status-LED-en (fig. 1 5, side 3) indikerer driftstilstanden (se følgende tabell og kapittel «Batteriladefunksjon» på side 273).

Indikering Betydning
Oransje, hurtig blinking Fase 1
Oransje, langsom blinking Fase 2
Oransje, kontinuereg lys Fase 3
Grønn, kontinuereg lys Fase 4
Grønn, langsom blinking Fase 5
Rød, lyser kontinuereg Kortslutning eller defekt sikring
Rød, hurtig blinking	Batteri aller batterilader overoppphetet
Rød, sakte blinking	Over-ller underspenning på batteriet
Rød, dobbel blinking	Vifteceil
Rød, sakte dobbel blinking	Feil på tikkobligen til startbatteriet

MERK

Ved feil (lysdioden er rød) ma du lese i kapittel «Feilsøking» på side 285).

Viften blir ikke regulert i hvilemodus.

10 Stell og vedlikehold av apparatet

PASS PAI!

Bruk/DDske skarpe ellr harde hjelpmidler til rengjoring, da det kan skade apparatet.

Koble apparatuset fra 230 V-strömforsyningen.
Koble apparatuset fra batteriet.
Beskytt apparatuset mot gjeninnkobling.
Rengjør apparatuset regelmessig med en fuktig klut.
Rengjørventilasjonsapningene regelmessig.
Kontroller den elektriske kablingen minst en gang i Året.
Repair feil som løse tilkoblinger, utbrente kabler osv.

11 Feilsøking

Lysdioden «Status» (fig. 1 5, side 3) indikerer feilen:

Lysdiodeindike-ring	Årsak Tiltak
Rød, sakte blinking Batteriunderspenning eller	-overspenning	Kontroller batteriet.
		Slå batteriladeren av og på igjen.
	Defekt batteri Bytt batteriet.
Rød, rask blinking Termisk overbelastning Sørg for bedre lufting av batteri-laderen eller batteriet.
			Forsikre deg om at lufteåpningene ikke er tildekket.
			Reduserevt. omgivelses-temperaturen.
Rød kontinuerlig lys	Kortslutting eller feil polaritet	Koble batteriladeren til med riktig polaritet.
		Utbedre kortslutningen.
		Kontroller om sikringen er utløst, og bytt den hvis nødvendig.
Rød dobbel blinking	Feil på viften	Kontroller om viften er skitten eller skadet.
Rød, sakte dobbel blinking	Feil på tilkoblingen til start-batteriet	Kontroller tilkoblingen av start-batteriet med tanke på kortslutning.

MERK

Ved henvendelser vedrørende reparasjon eller garanti, på du送来 med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• ársak til reklamasjonen eller beskrivelse av feilen.

13 Avhending

Lever emballasje til resirkulering sá langt det er mulig.

Når du tar produitet ut av drift for siste gang, må du sörge for Å fā informasjon om deponeringsforskrifter hos nærmesto resirkuleringsstasjon eller hos din faghandler.

14 Tekniske data

Generelle tekniske spesifikasjoner

	MCA12xx, MCA24xx
Batterityper: Blysyre, gel, AGM, li-ion
Varmeavledning: Vifte
Lademodus: 5-trinns
Maksimal omgivelsestemperatur: -20 °C – +50 °C
Lagringstemperatur: -40 °C – +85 °C
Luftfuktigkeit: 20 – 90 %
Temperaturkoefficient:	± 0,03 %/°C (0 – 50 °C)
Temperatur-kompensasjon (MCA12xx)	-20 mV/°C (batteriføler)
Temperatur-kompensasjon (MCA24xx):	-40 mV/°C (batteriføler)
Vibrasjon: 10 – 500 Hz	2 g for 10 min/syklus i løpet av 60 min for X-, Y- og Z-akse
Spenningsisolasjon:	I/P – O/P: 4 kV~I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Isolasjon motstand:	I/P – O/P: 100 MΩ/500 V---
Alarmsignal:	Via relékontakt
Kommunikasjon:	Via LIN-BUS
Hvilemodus (støyredusert modus):	Via fjernkontroll (tilbehør) eller DIP-bryter
Fjernkontroll (tilbehør):	Av-/på-bryter, treftarget LED, hvilemodus kan slås av og på
Test/Sertifikat:	CE

Beskyttelsinnretninger

	MCA12xx, MCA24xx
Kortslutting på utgangsside: Strømmen reduseres	til 25 % av maksimal strøm
Overspenning: 16 V
Overtemperatur batterilader:	100 °C ± 5 °C (målIt internet)
Overtemperatur batteri:	52 °C ± 5 °C (med batterisensor)

Inngangsdata

	MCA1215	MCA1225	MCA1235	MCA1250	MCA1280
Nettspenning: 90 - 260 V~
Effektfaktorkorrektur: > 97 % (fullast)
Inngangsfrekvens: 50 Hz - 60 Hz
Virkningsgrad ved 230 V~ :	87 %
Lekkasjestrøm:	< 1 mA ved 240 V~
Inngangssstrøm ved 100 V~ :	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Inngangssstrøm ved 240 V~ :	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425	MCA2440
Nettspenning:	90 – 260 V~
Effektfaktorkorrektur:	>97 % (fullast)
Inngangsfrekvens:	50 Hz – 60 Hz
Virkningsgrad ved 230 V~ :	90 %
Lekkasjestrøm:	<1 mA ved 240 V~
Inngangssstrøm ved 100 V~ :	4,2 A	8,3 A	13,3 A
Inngangssstrøm ved 240 V~ :	1,7 A	3,6 A	5,4 A

Utgangsdata

	MCA1215	MCA1225	MCA1235	MCA1250	MCA1280
Ladespenning: 14,4 V / 14,7 V
Vedlikeholdslading: 13,8 V
Nominell ladestrøm:	15 A	25 A	35 A	50 A	80 A
Ladestrøm: 0-15 A 0-25 A 0-3	5 A 0-50 A 0	-80 A
U t g	a	n	g	e	r
ESB-utganger (startbatteri):	1	1	1	-	-
ESB-ladespenning:	13,8 V	13,8 V	13,8 V	-	-
ESB-ladestrøm:	2 A	2 A	2 A	-	-

	MCA2415	MCA2425	MCA2440
Ladespenning:	28,8 V / 29,4 V
Vedlikeholdslading:	27,6 V
Nominell ladestrøm:	12,5 A	25 A	40 A
Ladestrøm:	0-12,5 A	0-25 A0	-40 A
U t g	a	n	g

Målogvekt

	MCA1215 MCA	1225 MCA1235
MåL x B x H (mm): 238 x 179 x 63	238 x 179 x 63 274 x	179 x 63
Vekt: 1,6 kg 1,7 kg 1,9 kg

	MCA1250 MCA	1280
Mäl L x B x H (mm): 283 x 208,5 x	75 303 x 208.5 x 75
Vekt: 3,1 kg 3,9 kg

	MCA2415 MCA	2425 MCA2440
Mål L x B x H (mm): 238 x 179 x 63	283 x 208,5 x 75 303	x 208.5 x 75
Vekt:	1,6 kg	2,9 kg	3,9 kg

Tekniske spesifikasjoner MCA-RC1 (tilbehør)

	MCA-RC1
Nettspanning:	10,5-15 V=
Strømforbruk ved standby:	< 40 mA
Maksimal omgivelsestemperatur:	-10 °C – +45 °C
Lagringstemperatur:	-30 °C – +70 °C
