BRUKSANVISNING PerfectCharge MCA 1215 DOMETIC

Monterings- og bruksanvisning .....264

Akkulaturi

- Afbryd apparatet fra nettet - før rengøring og vedligeholdelse - e f t e r b r u g - før et sikringsskift

• Ved installation på både:

- Kontrollér før ibrugtagning, at ledningen og stikket er tørre.

6 Teknisk beskrivelse

▶ Tilslut batterisensoren til tilslutningen TEMP/LIN.

Stikbenene på TEMP/LIN1-bus-stikket er belagt som følger:

Stikben på fig. 7, side 6	Belægning
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Stikbenene på LIN2-bus-stikket er belagt som følger:

Stikbenene på CN2-stikket (alarmsignal og ventilatorsikring) er belagt som følger:

Stikbenene på ESB-stikket (startbatteritislutning) er belagt som følger:

Generelle tekniske data

	MCA12xx, MCA24xx
Batterityper: Blysyure, gel, AGM, Li-ion
Varmeafgivelse: Ventilator
Lademodus: 5-trins
Maks. udenomstemperatur:	-20 °C - +50 °C
Opbevaringstemperatur: -40 °C - +85 °C
Luftfugtighed: 20 - 90 %
Temperaturkoefficient:	± 0,03 %/°C (0 - 50 °C)
Temperatur-kompensation (MCA12xx)	-20 mV/°C (batterisensor)
Temperatur-kompensation (MCA24xx):	-40 mV/°C (batterisensor)
Vibration: 10 - 500 Hz	2 g til 10 min/cyklus inden for 60 min til X-, Y- og Z-akserne
Spændingsisolering: I/P - O/P: 4 kV~	I/P - FG: 1,7 kV~O/P - FG: 0,7 kV~
Isolering, modstand:	I/P - O/P: 100 MΩ/500 V---
Alarmsignal:	Via relækontakter
Kommunikation:	Via LIN-BUS
Sovemodus (støjreduceret modus):	Via fjernbetjening (tilbehør) eller DIP-omskifter
Fjernbetjening (tilbehør):	Til/fra-kontakt, trefarvet lysdiode, sovemodus kan tilkobles
Godkendelse/certifikat:	CE

- Installation på båtar:

Anslutning av 230 V-spänning

Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også.

Innhold

1 Symbolforklaringer 265
2 Generelle sikkerhetsregler 265
3 Tiltenkt bruk. 270
4 Leveringsomfang. 270
5 Tilbehør....271
6 Teknisk beskrivelse ....271
7 Montere apparatet 274
8 Koble til apparatet. 275
9 Bruk av apparatet 282
10 Stell og vedlikehold av apparatet. 284
11 Feilsøking 285
12 Garanti.... 286
13 Avhending....286
14 Tekniske data.... 287

1 Symbolforklaringer

FARE!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade.

ADVARSEL!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.

FORSIKTIG!

Utfyllende informasjon om bruk av produktet.

2 Generelle sikkerhetsregler

Produsenten tar i følgende tilfeller intet ansvar for skader:

• Montasje- eller tilkoblingsfeil
- Skader på produktet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen

ADVARSEL!

Overhold følgende grunnleggende sikkerhetsregler ved bruk av elektriske apparater for å beskytte mot:

• Elektrisk støt
• Brannfare
• Skader

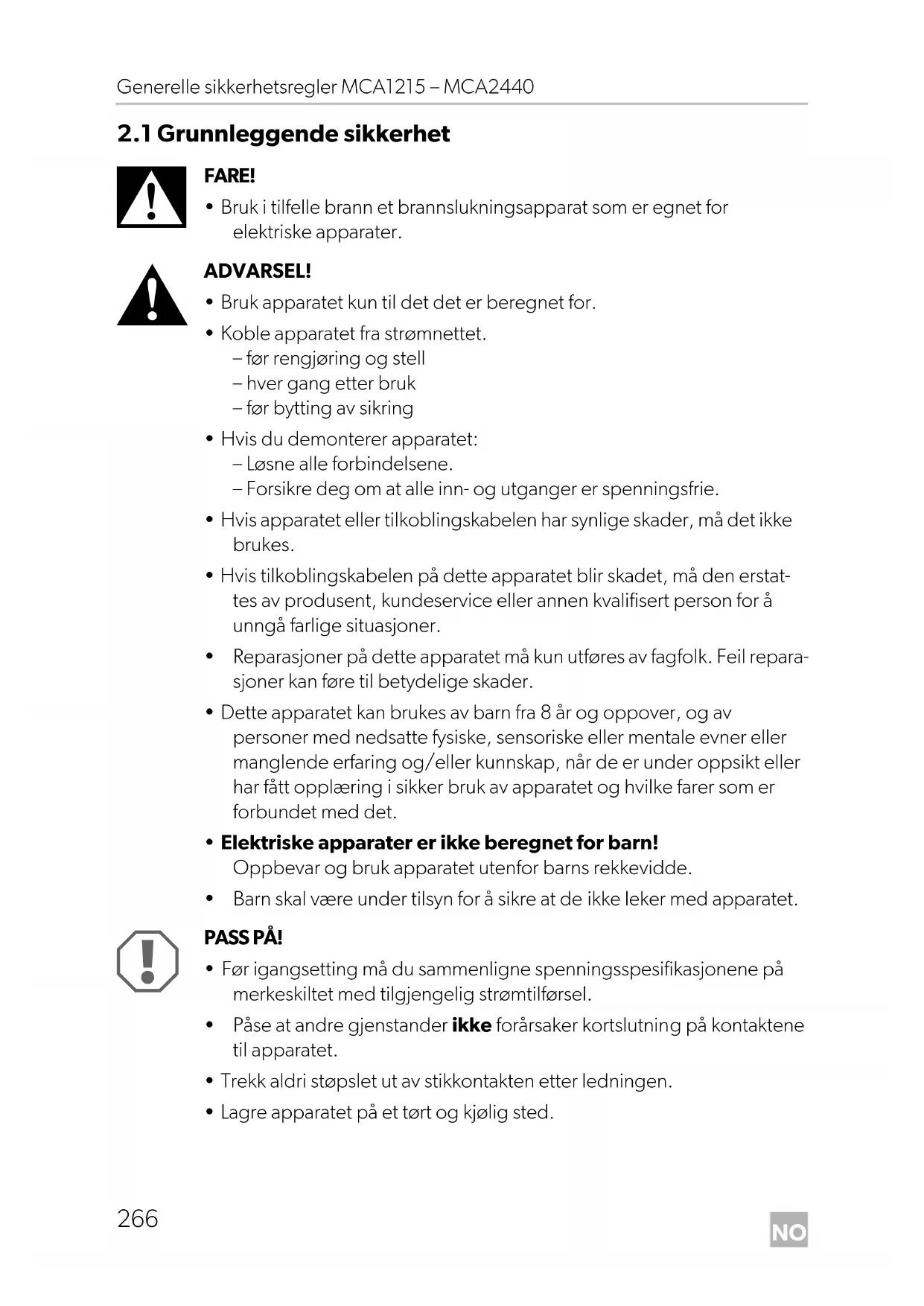

2.1 Grunnleggende sikkerhet

FARE!

- Bruk i tilfelle brann et brannslukningsapparat som er egnet for elektriske apparater.

ADVARSEL!

• Bruk apparatet kun til det det er beregnet for.

• Koble apparatet fra strømnettet.

• før rengjøring og stell

• hver gang etter bruk
• før bytting av sikring

• Løsne alle forbindelsene.
  – Forsikre deg om at alle inn- og utganger er spenningsfrie.

• Hvis apparatet eller tilkoblingskabelen har synlige skader, må det ikke brukes.

• Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.
• Reparasjoner på dette apparatet må kun utføres av fagfolk. Feil repara-sjoner kan føre til betydelige skader.
• Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller kunnskap, når de er under oppsikt eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det.

Oppbevar og bruk apparatet utenfor barns rekkevidde.
- Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.

PASS PÅ!

• Før igangsetting må du sammenligne spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.
• Påse at andre gjenstander ikke forårsaker kortslutning på kontaktene til apparatet.
• Trekk aldri støpslet ut av stikkontakten etter ledningen.
• Lagre apparatet på et tørt og kjølig sted.

2.2 Sikkerhet ved montering av apparatet

FARE!

- Ikke monter apparatet på steder hvor det er fare for gass- eller støv- eksplosjon.

FORSIKTIG!

- Utsett ikke apparatet for varmekilder (solstråling, oppvarming osv.). Unngå ekstra oppvarming av apparatet.

- Sett apparatet på et tørt sted som ikke er utsatt for vannsprut.

2.3 Sikkerhet ved elektrisk tilkobling av apparatet

FARE! Livsfare ved strømstøt!

- Ved installasjon på skip:

Hvis elektriske apparater installeres feil på skip, kan det føre til korrosjonsskader på skipet. Sørg for at apparatet installeres av fagfolk (skipselekrikere).

- Når du arbeider på elektriske anlegg, forsikre deg om at det er noen i nærheten som kan hjelpe deg i et nødstilfelle.

ADVARSEL!

- Bruk i stedet jordete stikkontakter og stikkontakter som er sikret med FI-bryter.

- Sørg for tilstrekkelig ledningstverrsnitt.

- Legg ledningene slik at de ikke skades av dører eller motorpanser. Kabler i klem kan føre til livsfarlige skader.

FORSIKTIG!

- Legg ledningene slik at man ikke snubler i dem og slik at man unngår å skade kabelen.

PASS PÅ!

• Bruk tomme rør eller ledningsgjennomføringer när ledninger må føres gjennom platevegger eller andre vegger med skarpe kanter.
• Legg ikke 230 V nettledningen og 12 V likestrømsledningen sammen i den samme kabelkanalen (tomt rør).
• Legg ikke ledningene løst eller med skarpe bøyer.
• Fest ledningene godt.
• Ikke trekk i ledninger.

2.4 Sikkerhet ved bruk av apparatet

FARE! Livsfare ved strømstøt!

• Ta ikke i bare ledninger med bare hender. Dette gjelder spesielt ved drift fra vekselstrømnettet.
• For å kunne skille apparatet raskt fra nettet når det oppstår en fare, må stikkontakten være i nærheten av apparatet og lett tilgjengelig.

ADVARSEL!

• Bruk apparatet kun i lukkede, godt ventilerte rom.
• Bruk ikke apparatet i anlegg med bly-syre-batterier. Disse batteriene avgir eksplosiv hydrogengass, som kan bli antent av en gnist fra de elektriske forbindelsene.

FORSIKTIG!

• Bruk ikke apparatet
  – På saltholdige, fuktige eller våte steder
  – I nærheten av aggressive damper
  – I nærheten av brennbare materialer
  – Der det er eksplosjonsfare.

- Vær oppmerksom på at deler av apparatet fortsatt er under spenning også etter at beskyttelsesanordningen (sikring) er utløst.

- Ikke løsne noen kabler mens apparatet fortsatt er i drift.

PASS PÅ!

• Pass på at lufteåpningene på apparatet ikke blir blokkert.
• Pass på at du har god lufting.

2.5 Sikkerhet ved bruk av batterier

ADVARSEL!

• Batterier kan inneholde aggressiv og etsende syre. Unngå kroppskontakt med batterivæsken. Hvis du likevel kommer i kontakt med batterivæske, må du skylle den utsatte kroppsdelen grundig med vann.
  Oppsøk umiddelbart lege ved syreskader.

FORSIKTIG!

• Ved arbeid på batterier må du ikke bruke metallgjenstander som f.eks. ur eller ringer.
  Blysyrebatterier kan forårsake kortslutningsstrømmer som kan føre til alvorlige forbrenninger.

- Eksplosjonsfare!

Forsøk aldri å lade opp et frossent batteri.

Plasser i så fall batteriet på et frostfritt sted og vent til batteriet har tilpasset seg omgivelsestemperaturene. Først da kan du begynne å lade.

- Bruk vernebriller og verneklær når du arbeider med batterier. Berør ikke øynene mens du arbeider med batterier.

- Røyk ikke, og forsikre deg om at det ikke oppstår gnister i nærheten av motoren eller batteriet.

PASS PÅ!

• Bruk kun oppladbare batterier.
• Unngå at metalldeler faller ned på batteriene. Det kan føre til gnister eller kortslutte batteriet og andre elektriske komponenter.
  • Pass på korrekt polaritet.
• Følg anvisningene til batteriprodusenten og produsenten av anlegget eller kjøretøyet som batteriet brukes i.
• Hvis du må ta ut batteriet, koble først fra jordingen. Koble alle forbindelser og alle forbrukere fra batteriet før det tas ut.

3 T i l t e n k t b

PerfectCharge MCA-batteriladerne kan lade eller forsyne batterier om bord i kjøretøy eller båter som brukes til å produsere strøm, med vedlikeholdsspenning.

MCA-batteriladerne brukes til kontinuerlig opplading av tilførsels- eller startbatterier. På denne måten kan batteriene lades opp eller holdes på et høyt kapasitetsnivå:

• 12 V batterier: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280
  • 24 V batterier: MCA2415, MCA2425, MCA2440

MCA-batteriladerne brukes til å lade følgende batterityper:

• Blystartbatterier
• Bly-gel-batterier
• Fleecebatterier (AGM-batterier)

Apparatene må ikke brukes til å lade andre batterityper (f.eks. NiCd, NiMH osv.).

ADVARSEL! Eksplosjonsfare!

• Batterier med cellelukking må ikke lades. Det er fare for eksplosjon på grunn av at det utvikler seg knallgass.
• Ikke lad blybatterier i rom uten lufting. Det er fare for eksplosjon på grunn av at det utvikler seg knallgass.
• Nikkel-kadmium-batterier og engangsbatterier må ikke lades opp med batteriladeren. Dette kan få hylsteret til disse batteritypene til å eksplodere.

4 L e v e r i n g s

Antall Betegnelse

1 Batterilader

1 Monterings- og bruksanvisning

Kontroller at alle deler som følger med i leveransen er på plass før apparatet tas i bruk.

5 T i l b e h ø r

Tilgjengelig som tilbehør (ikke inkludert i leveransen):

Betegnelse Artikkelnr.

Fjernkontroll MCA-RC1 9600000100

Temperaturføler MCA-TS1 9600000099

Batteriføler MCA-HS1 (IBS) 9600000101

Batteristyringssystem PerfectControl MPC01 9600000122

6 Teknisk beskrivelse

Den lave vekten og den kompakte konstruksjonen gjør at batteriladeren uten problemer kan monteres i bobiler, nyttekjøretøy eller motor- og seilbåter. Den lader batterier som brukes om bord i kjøretøy eller båter til å lage strøm, eller forsyner disse med vedlikeholdsspenning, slik at disse ikke lades ut.

En kontrollampe på apparatet muliggjør kontinuerlig overvåking av batteriladeren.

Apparatet har følgende beskyttelsesinnretninger:

• Kortslutning
  • Overoppheting
  • med føler (tilbehør): Batterioveroppheting

I tillegg kan apparatet kobles inn ved hjelp av to tilkoblinger i et LIN-buskommunikasjonssystem.

Kjølingen skjer via vifter hvor hastigheten er avhengig av ladeeffekten og som kan slås av ved hjelp av en ekstern bryter.

6.1 Ulike apparater

Batteriladerne PerfectCharge MCA leveres i forskjellige apparatvarianter.

Din MCA-batterilader kan lade batterier opp til en fastsatt batterikapasitet (se kapittel «Tekniske data» på side 287):

• MCA1215: Egnet til å lade et forsyningsbatteri og et startbatteri
• MCA1225, MCA1235: For lading av opp til to forsyningsbatterier og et start-batteri
  • MCA1250, MCA1280: For lading av opp til tre forsyningsbatterier
  • MCA2415: For lading av opp til to forsyningsbatterier
  • MCA2425, MCA2440: For lading av opp til tre forsyningsbatterier

Sjekk artikkelnummeret på merkeskiltet for å identifisere apparatet ditt.

6.2 Betjeningselementer og tilkoblinger

MERK

Illustrasjonen viser versjonen for det europeiske kontinentet.

Pos. i fig. 1, side 3 Forklaring/Funksjon

1 Nettilkobling

2 LIN2-Bus-tilkobling

3 TEMP/LIN1-Bus-tilkobling

4 CN2-kontakt for alarm og vifte

5 Status-LED

6 DIP-bryter

7 Batteriklemmer (+)

8 Batteriklemmer (-)

9 Tilkobling for startbatteri (kun MCA1215, MCA1225, MCA1235)

Pos. i fig. 2, side 4 Forklaring/Funksjon

1 Av/på-bryter
2	V	i	f	t	e

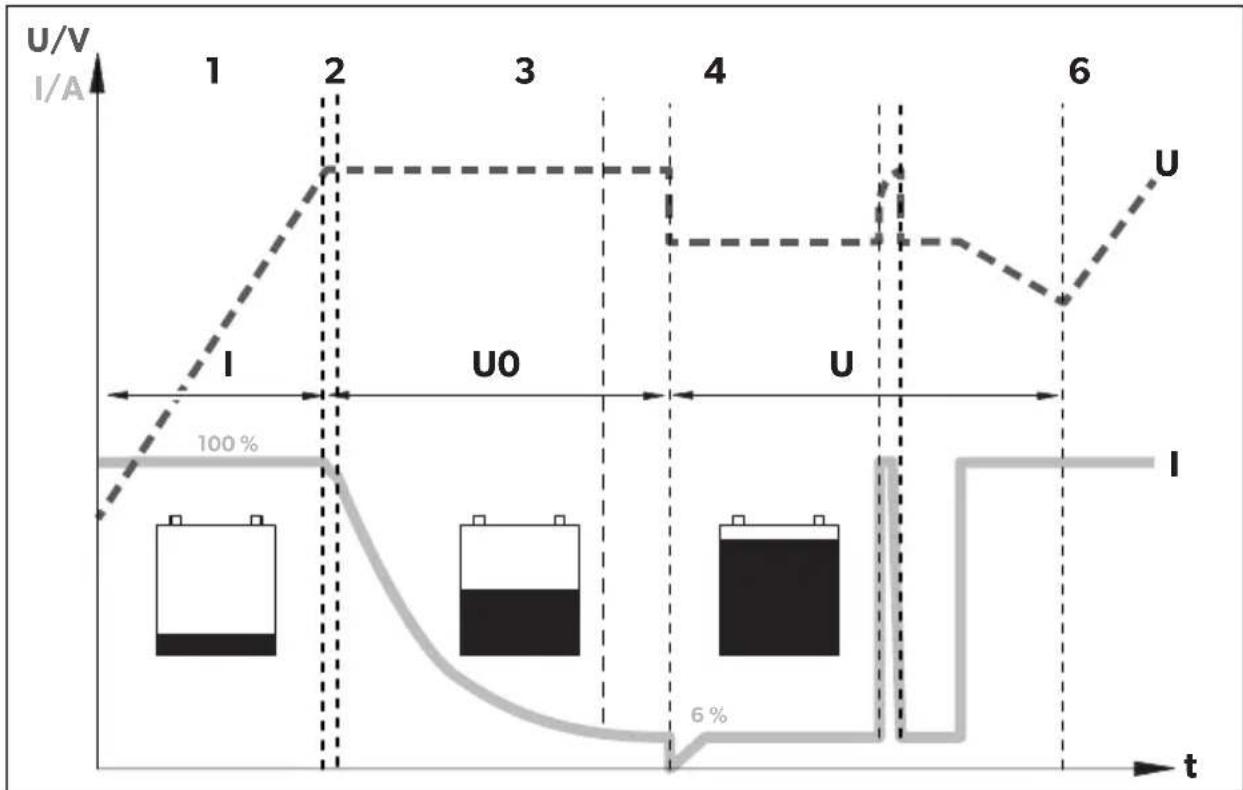

6.3 Batteriladefunksjon

Ladekarakteristikken blir betegnet som modifisert IUOU-karakteristikk.

2, 3, 4: U0-fase (absorpsjon)

Nå begynner den 3-trinns absorpsjons-ladefasen (U0-fase) hvor varighet er avhengig av batteriet. Dermed forblir spenningen konstant (U0). De første 2 min bestemmes batteriets lading. Deretter begynner hovedladefasen, hvor batteriet fullades.

Når batteriet er fulladet eller ladestrømmen ligger under 6 % av nominell ladestrøm i 15 min, er U0-fasen avsluttet.

5: U-fase (Float)

Etter U0-fasen kobler batteriladeren om til vedlikeholdslading (U-fase).

Hvis DC-forbrukere er tilkoblet, blir disse forsynt fra apparatet. Bare når den nødvendige effekten overskrider kapasiteten til apparatet, blir denne ekstra effekten tatt fra batteriet. Batteriet utlades til apparatet igjen går inn i l-fasen og batteriet lades opp.

6: 12 dagers kondisjonering

Hver 12. dag kobles batteriladeren tilbake til fase 1 i 85 min for å friske opp batteriet. Da forhindrer man eventuelle tretthetstegn som sulfatering.

7 Montere apparatet

Pass på følgende ved valg av monteringssted:

• Apparatet kan monteres både horisontalt og vertikalt.
  • Monter ikke apparatet
  – På fuktige eller väte steder
  – På steder hvor det er mye støv
• I nærheten av brennbare materialer
  – Der det er eksplosjonsfare.

- Luftinntaket på undersiden hhv. luftuttaket på baksiden av apparatet må være fri.

- Ved omgivelsestemperaturer som er høyere enn 40 °C (f.eks. i motor- eller varmerom, direkte sollys), kan det på grunn av egenoppvarming av apparatet ved belastning oppstå en effektreduksjon.

- Ikke monter apparatet på samme sted som batteriene.

- Ikke monter apparatet ovenfor batterier fordi det kan stige opp korroderende svoveldamp fra batteriene som skader apparatet.

PASS PÅ!

Før du borer noe som helst, må du forsikre deg om at ingen elektriske kabler eller andre deler på kjøretøyet kan skades av boring, saging og filing.

Til innbygging og montering trenger du følgende verktøy:

Til å feste laderen trenger du:

• Maskinskruer (M4) med underlagsskiver og selvfestende muttere eller
• Plate- eller treskruer

▶ Hold apparatet på montasjestedet som du har valgt.
▶ Merk av festepunktene.
▶ Skru fast apparatet med en skrue gjennom boringene på holderene.

8.1 Koble til batteri og spenningsforsyning

Koble til batteriet

Følg disse anvisningene ved tilkobling av batteriet:

FORSIKTIG!

• Unngå kontakt med batterivæsken.

• Batterier med celletilkobling må ikke lades, da det på grunn av overoppheting av batteriet kan oppstå eksplosive gasser.

• Koble klemmene til rene batteripoler.

• Påse at pluggforbindelsene sitter godt fast.
• Velg et tilstrekkelig tverrsnitt for tilkoblingskabelen (se kapittel «Tekniske data» på side 287).
• Legg kabelen iht. VDE 100 (Tyskland).
• Koble minuskabelen direkte til minuspolen på batteriet, ikke til sjassiet på et kjøretøy eller skip.

- Bruk følgende kabelfarger:

• Rød: Pluss-tilkobling
  – Svart: Minustilkobling

- Pass på at du ikke bytter polaritet. Polombytting av tilkoblingene kan føre til feil på apparatet.

▶ Legg pluss-kabelen fra batteriladeren til plusspolen på batteriet og koble den til der.
▶ Legg minus-kabelen fra batteriladeren til minuspolen på batteriet og koble den til der.

Koble til 230 V spenning

Koble batteriet til kontakten «DC OUTPUT» på MCA-batteriladeren.
- Sørg for riktig polaritet på tilkoblingene.

Lade startbatteri (kun MCA1215, 1225, 1235)

Koble startbatteriet til kontakten «ESB» på MCA-batteriladeren.
- Sørg for riktig polaritet på tilkoblingene.

▶ Koble temperaturføleren til tilkoblingen TEMP/LIN.
√ Ladespenningen tilpasses nå avhengig av den målte temperaturen.

▶ Koble batteriføleren til tilkoblingen TEMP/LIN.

√ Batteriføleren sender batteritemperaturen og batterispenningen til laderen via LIN-kommunikasjonsporten. Når blir ladespenningen regulert avhengig av temperaturen. Likeledes blir også mulig spenningstap i forbindelseskablene kompensert.

Lade med batteristyringssystem PerfectControl MPC01 (tilbehør) (kun 12 V)

▶ Sett DIP-bryterne 1 til 3 på MCA-batteriladeren på «ON» (kapittel «Stille inn DIP-bryter» på side 280).

Du finner detaljert informasjon i bruksanvisningen til MPC01.

▶ Plugg den ene enden av RJ-11-kabelen inn i kontakten (fig. 10 3, side 7) på MCA-RC1.
▶ Plugg den andre enden av RJ-11-kabelen inn i kontakten TEMP/LIN1 på MCA-batteriladeren.

8.3 Koblingsskjemaer

Eksempel på koblingsskjema 12 V: se fig. 5, side 6

Pos. i fig. 5, side 6	Forklaring/Funksjon
1	M	C	A	-	I	a	d
2	F	o	r	b	r	u	k
3 PerfectControl MPC01
4 12 V batteriføler IBS
5 12 V batteri
6	S	i	k	r	i	n	g
7 Startbatteri

Eksempel på koblingsskjema 24 V: se fig. 6, side 6

Pos. i fig. 6, side 6	Forklaring/Funksjon
1	M	C	A	-	I	a	d
2 12 V batteri
3 Startbatteri

8.4 Pin-tilordning

Pinnene TEMP/LIN1-bus-støpslet er fordelt på følgende måte:

Pinne i fig. 7, side 6	Fordeling
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN-BUS DATA I/O
6	B	A	T	+

Pinnene til LIN2-bus-støpslet er fordelt på følgende måte:

Pinne i fig. 7, side 6	Fordeling
1 R_VCC
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN-BUS DATA I/O
6	B	A	T	+

Pinnene til CN2-støpslet (alarmsignal og ventilatorstyring) er fordelt på følgende måte:

Pinne i fig. 8, side 6	Fordeling
1 NC (Normally Closed): Hvilekontakt
2 NO (Normally Open): Arbeidskontakt
3 COM (Common): Vekselkontakt
4 Styring hvilemodus
5	GND
4 – 5 forbikoblet Hvilemodus på
4 – 5 åpen Hvilemodus av

Pinnene til ESB-støpslet (startbatteri tilkobling) er fordelt på følgende måte:

Pinne i fig. 9, side 6	Fordeling
+	VCC
-	GND

S1 stiller inn spenningsverdien som apparatet kobler om apparatet fra I-fasen (Bulk) til U0-fasen (absorpsjon) ved (se også kapittel «Batteriladefunksjon» på side 273). S3 må stå på «OFF».

S2 stiller inn vedlikeholdsspenningen. S3 må stå på «OFF».

Når en batteriføler er tilkoblet, blir ved begge disse funksjonene utgangsspenningen tilpasset temperaturen:

• MCA 12xx: -20 mV/°C
• MCA 24xx: -40 mV/°C

S3 kobler inn Power Mode når enten S1 eller S2 eller begge står på «Off». I Power Mode styres kortslutnings-, overspennings- og overopphetingsbeskyttelsen av den interne føleren.

Når S1, S2 og S3 står på «On», er styringen frikoblet fra eksterne enheter. I denne modusen blir f.eks. batteritype og ladespenning stilt inn fra en ekstern enhet.

S4 bestemmer viftefunksjonen. Når S4 står på «On», kobles viften til hvilemodus (støyredusert modus). Når S4 står på «Off», blir ikke viften regulert.

▶ Still inn ønskede funksjoner og verdier med DIP-bryterne (fig. 11 side 7):

– Stille inn omkoblingsspenning:

Bryter 1 Bryter 3 Omkoblingsspenning

ON OFF 14,4 V / 28,8 V

OFF

OFF

14,7 V / 29,4 V

– Stille inn vedlikeholdsspenning:

Bryter 2 Bryter 3 Vedlikeholdsspenning

- Aktivering av styring av eksterne enheter (f.eks. MPC01, gjelder ikke MCA-RC1):

For å slå av setter du av/på-bryteren på «Off».

√ Batteriladeren starter ladingen eller leverer en vedlikeholdsstrøm, dette avhenger av batteriets ladetilstand.
√ Status-LED-en (fig. 1 5, side 3) indikerer driftstilstanden (se følgende tabell og kapittel «Batteriladefunksjon» på side 273).

Oransje, hurtig blinking Fase 1
Oransje, langsom blinking Fase 2
Oransje, kontinuerlig lys Fase 3
Grønn, kontinuerlig lys Fase 4
Grønn, langsom blinking Fase 5
Rød, lyser kontinuerlig Kortslutning eller defekt sikring
Rød, hurtig blinking	Batteri eller batterilader overopphetet
Rød, sakte blinking	Over- eller underspenning på batteriet
Rød, dobbel blinking	Viftefeil
Rød, sakte dobbel blinking	Feil på tilkoblingen til startbatteriet

MERK

Ved feil (lysdioden er rød) må du lese i kapittel «Feilsøking» på side 285).

▶ Slå hvilemodus (støyredusert modus) på eller av med knappen «Sleep Mode» (fig. 10 2, side 7).

Viften blir ikke regulert i hvilemodus.

Hvilemodus slått på Oransje, lyser fast Fase 1 til 5
Hvilemodus slått av Grønn, sakte blinking Fase 1 til 4
	Grønn, lyser kontinuerlig	Fase 5
Feil Rød, lyser kontinuerlig Kortslutning eller defekt sikring
	Rød, hurtig blinking Batteri eller batterilader overopphetet
	Rød, sakte blinking Over- eller underspenning på batteriet
	Rød, dobbel blinking	Viftefeil
	Rød, sakte dobbel blinking	Feil på tilkoblingen til startbatteriet

MERK

Ved feil (lysdioden er rød) må du lese i kapittel «Feilsøking» på side 285).

10 Stell og vedlikehold av apparatet

PASS PÅ!

Bruk ikke skarpe eller harde hjelpemidler til rengjøring, da det kan skade apparatet.

▶ Koble apparatet fra 230 V-strømforsyningen.
▶ Koble apparatet fra batteriet.
▶ Beskytt apparatet mot gjeninnkobling.
▶ Rengjør apparatet regelmessig med en fuktig klut.
▶ Rengjør ventilasjonsåpningene regelmessig.
▶ Kontroller den elektriske kablingen minst én gang i året. Reparer feil som løse tilkoblinger, utbrente kabler osv.

11 Feilsøking

Lysdioden «Status» (fig. 1 5, side 3) indikerer feilen:

Lysdiodeindike-ring	Årsak Tiltak
Rød, sakte blinking Batteriunderspenning eller -overspenning		Kontroller batteriet.Slå batteriladeren av og på igjen.
Defekt batteri Bytt batteriet.
Rød, rask blinking Termisk overbelastning Sørg for bedre lufting av batteri-laderen eller batteriet.Forsikre deg om at lufteåpningene ikke er tildekket.Reduser evt. omgivelses-temperaturen.
Rødt kontinuerlig lys	Kortslutning eller feil polaritet	Koble batteriladeren til med riktig polaritet.Utbedre kortslutningen.Kontroller om sikringen er utløst, og bytt den hvis nødvendig.
Rød dobbel blinking	Feil på viften	Kontroller om viften er skitten eller skadet.
Rød, sakte dobbel blinking	Feil på tilkoblingen til start-batteriet	Kontroller tilkoblingen av start-batteriet med tanke på kortslutning.

MERK

Ved detaljspørsmål om batteridata, kan du kontakte batteriprodusenten.

12 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

13 Avhending

▶ Lever emballasje til resirkulering så langt det er mulig.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

14 Tekniske data

Generelle tekniske spesifikasjoner

	MCA12xx, MCA24xx
Batterityper: Blysyre, gel, AGM, li-ion
Varmeavledning: Vifte
Lademodus: 5-trinns
Maksimal omgivelsestemperatur: -20 °C - +50 °C
Lagringstemperatur: -40 °C - +85 °C
Luftfuktighet: 20 - 90 %
Temperaturkoeffisient:	± 0,03 %/°C (0 - 50 °C)
Temperatur-kompensasjon (MCA12xx)	-20 mV/°C (batteriføler)
Temperatur-kompensasjon (MCA24xx):	-40 mV/°C (batteriføler)
Vibrasjon: 10 - 500 Hz	2 g for 10 min/syklus i løpet av 60 min for X-, Y- og Z-akse
Spenningsisolasjon:	I/P - O/P: 4 kV~I/P - FG: 1,7 kV~O/P - FG: 0,7 kV~
Isolasjon motstand:	I/P - O/P: 100 MΩ/500 V---
Alarmsignal:	Via relékontakt
Kommunikasjon:	Via LIN-BUS
Hvilemodus (støyredusert modus):	Via fjernkontroll (tilbehør) eller DIP-bryter
Fjernkontroll (tilbehør):	Av-/på-bryter, trefarget LED, hvilemodus kan slås av og på
Test/Sertifikat:	CE

Beskyttelsesinnretninger

	MCA12xx, MCA24xx
Kortslutning på utgangsside: Strømmen reduseres	til 25 % av maksimal strøm
Overspenning: 16 V
Overtemperatur batterilader:	100 °C ± 5 °C (målt internt)
Overtemperatur batteri:	52 °C ± 5 °C (med batterisensor)

Inngangsdata

	MCA1215	MCA1225 MCA1235 MCA1250 MCA1280
Nettspenning: 90 – 260 V~
Effektfaktorkorrektur: > 97 % (fullast)
Inngangsfrekvens: 50 Hz – 60 Hz
Virkningsgrad ved 230 V~ :	87 %
Lekkasjestrøm:	< 1 mA ved 240 V~
Inngangsstrøm ved 100 V~ :	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Inngangsstrøm ved 240 V~ :	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425	MCA2440
Nettspenning:	90 – 260 V~
Effektfaktorkorrektur:	>97 % (fullast)
Inngangsfrekvens:	50 Hz – 60 Hz
Virkningsgrad ved 230 V~ :	90 %
Lekkasjestrøm:	<1 mA ved 240 V~
Inngangsstrøm ved 100 V~ :	4,2 A	8,3 A	13,3 A
Inngangsstrøm ved 240 V~ :	1,7 A	3,6 A	5,4 A

Utgangsdata

	MCA1215	MCA1225 M	CA1235 MCA	1250 MCA1	280
Ladespenning: 14,4 V / 14,7 V
Vedlikeholdslading: 13,8 V
Nominell ladestrøm:	15 A	25 A	35 A	50 A	80 A
Ladestrøm: 0 – 15 A 0 – 25 A 0 – 3	5 A 0 – 50 A 0	– 80 A
U t g	a	n	g	e	r
ESB-utganger(startbatteri):	1	1	1	–	–
ESB-ladespenning :	13,8 V	13,8 V	13,8 V	–	–
ESB-ladestrøm:	2 A	2 A	2 A	–	–

	MCA2415	MCA2425	MCA2440
Ladespenning:	28,8 V / 29,4 V
Vedlikeholdslading:	27,6 V
Nominell ladestrøm:	12,5 A	25 A	40 A
Ladestrøm:	0 – 12,5 A	0 – 25 A 0	-40 A
U t g	a	n	g

Mål og vekt

	MCA1215 MCA1225 MCA1235
Mål L x B x H (mm): 238 x 179 x 63	238 x 179 x 63	274 x 179 x 63
Vekt: 1,6 kg 1,7 kg 1,9 kg

	MCA1250 MCA1280
Mål L x B x H (mm): 283 x 208,5 x	75 303 x 208.5 x 75
Vekt: 3,1 kg 3,9 kg

	MCA2415 MCA	2425 MCA2440
Mål L x B x H (mm): 238 x 179 x 63	283 x 208,5 x 75 303	x 208.5 x 75
Vekt:	1,6 kg	2,9 kg	3,9 kg

Tekniske spesifikasjoner MCA-RC1 (tilbehør)

	MCA-RC1
Nettspenning:	10,5 – 15 V=
Strømforbruk ved standby:	< 40 mA
Maksimal omgivelsestemperatur:	-10 °C – +45 °C
Lagringstemperatur:	-30 °C – +70 °C
