NÁVOD K OBSLUZE PerfectCharge MCA 1215 DOMETIC

Návod k montáži a obsluze ..... 405

Akkumulátortöltő

2 Všeobecné bezpečnostné upozornenia

2.1 Základná bezpečnost'

NEBZPEČENSTVO!

NEBZPEČENSTVO! Nebezpečenstvo ohrozenia života zásahom elektrického prúdu!

- Používajte vždy uzemnené a Fl ističom chránené zásuvky.

NEBZPEČENSTVO! Nebezpečenstvo ohrozenia života zásahom elektrického prúdu!

2.5 Bezpečnost' pri manipulácii s batériami

VÝSTRAHA!

- Nebezpečenstvo výbuchu!

- Noste ochranné okuliare a ochranné oblečenie, ked' pracujete na batérii. Počas práce na batérii sa nedotýkajte vašich očí.

1 Nabíjačka batérií
1 230 V prípojný kábel
1 Návod na montáž a obsluhu

Označenie Č. výrobku

Dial'kové ovládanie MCA-RC1 9600000100

Snímač teploty MCA-TS1 9600000099

Snímač batérie MCA-HS1 (IBS) 9600000101

Systém manažmentu batérií PerfectControl MPC01 9600000122

6 Technický opis

Kontrolné svetlo na prístroji umožňuje stálu kontrolu nabíjačky batérií.

• MCA1215: vhodná na nabíjanie napájacej batérie a štartovacej batérie
• MCA1225, MCA1235: vhodné na nabíjanie až dvoch napájacích batérií a jednej štartovacej batérie
• MCA1250, MCA1280: vhodné na nabíjanie až troch napájacích batérií
  • MCA 2415: vhodné na nabíjanie až dvoch napájacích batérií
  • MCA2425, MCA2440: vhodné na nabíjanie až troch napájacích batérií

Na obrázku je verzia pre Európu.

Pol. naobr. 1, strane 3 Vysvetlenie/Funkcia
1 Sietové pripojenie
2 Pripojenie LIN2 zbernice
3 Pripojenie TEMP/LIN1 zbernice
4 CN2 zásuvka pre alarm a ventilátor
5	L	E	D	s	t	a
6 DIP spínač
7 Batériové svorky (+)
8 Batériové svorky (-)
9	Pripojenie pre štartovaciu batériu (len MCA1215, MCA1225, MCA1235)

Pol. naobr. 2, strane 4	Vysvetlenie/Funkcia
	1	V	y	p	í	n
	2 Ventilátor

6.3 Funkcia nabíjania batérií

Každých 12 dní sa nabíjačka batérie na 85 min prepne spät do fázy 1, aby batériu oživila. Tým sa zabráni eventuálnym príznakom únavy batérie, napr. sulfatácii.

7 Montáž prístroja

Pred vytvorením otvorov zabezpečte, aby sa nepoškodili elektrické káble alebo iné časti vozidla vrtaním, pílením alebo pilovaním.

▶ Uložte plusový kábel od nabíjačky batérie ku kladnému pólu batérie vozidla a pripojte tam ho.
▶ Uložte mínusový kábel od nabíjačky batérie k zápornému pólu batérie vozidla apripojte hotam.

Pripojenie 230 V napätia

▶ Pripojte batériu do zásuvky „DC OUTPUT“ nabíjačky batérií MCA.
- Dbajte na správnu polaritu pripojenia.

Nabíjanie štartovacej batérie (len MCA1215, 1225, 1235)

Pripojte štartovaciu batériu do zásuvky „ESB“ nabíjačky batérií MCA.
- Dbajte na správnu polaritu pripojenia.

√ Snímač batérie vysiela teplotu batérie a napätie batérie prostredníctvom komunikačného portu LIN do nabíjačky. Nabíjacie napätie sa reguluje v závislosti od teploty. Taktiež sa kompenzuje možná strata napätia v spájacích kábloch.

Nastavte DIP spínače 1 až 3 na nabíjačke batérií MCA do polohy „ON“ (kap. „Nastavenie DIP spínačov“ na strane 394).

Zasuňte druhú stranu kábla RJ-11 do zásuvky TEMP/LIN1 na nabíjačke batérií MCA.

8.3 Schémy zapojenia

Ked'je S1, S2 a S3 na „On“, riadenie je externými zariadeniami odblokované. V tomto režime sa externým zariadením nastaví typ batérie a nabíjacie napätie.

S4 určuje funkciu ventilátora. Ked'je S4 na „On“, ventilátor sa zapne do režimu spánku (režim so zníženou hlučnosťou). Ked'je S4 na „Off“, ventilátor sa nereguluje.

▶ Nastavte DIP spínačmi (obr. 11 strane 7) požadované funkcie a hodnoty:

Spínač 1 Spínač 3 Prepínacie napätie

ON OFF 14,4 V / 28,8 V

OFF

OFF

14,7 V / 29,4 V

- N a s t a v e n i e u d r ž i a vacieho napätia:

Spínač 2 Spínač 3 Udržiavacie napätie

– Zapnutie režimu spánku:

Spínač 4

ON

▶ Nastavte spínač zap./vyp. na „On“.

Na vypnutie dajte spínač zap./vyp. na „Off“.

Zapnite alebo vypnite režim spánku (režim so zníženou hlučnost'ou) tlačidlom „Sleep Mode“ (obr. 10 2, strane 7).

V režime spánku sa ventilátor nereguluje.

Režim Indikácia Význam
Režim spánku zapnutý	Oranžová, neprerušované svetlo	Fáza 1 až 5
Režim spánku vypnutý	Zelená, pomalé blikanie	Fáza 1 až 4
	Zelená, neprerušované svetlo	Fáza 5
Porucha Červená, neprerušované svetlo		Skrat alebo chybná poistka

POZNÁMKA

LED „Status“ (obr. 1 5, strane 3) zobrazuje chybu:

Všeobecné technické údaje

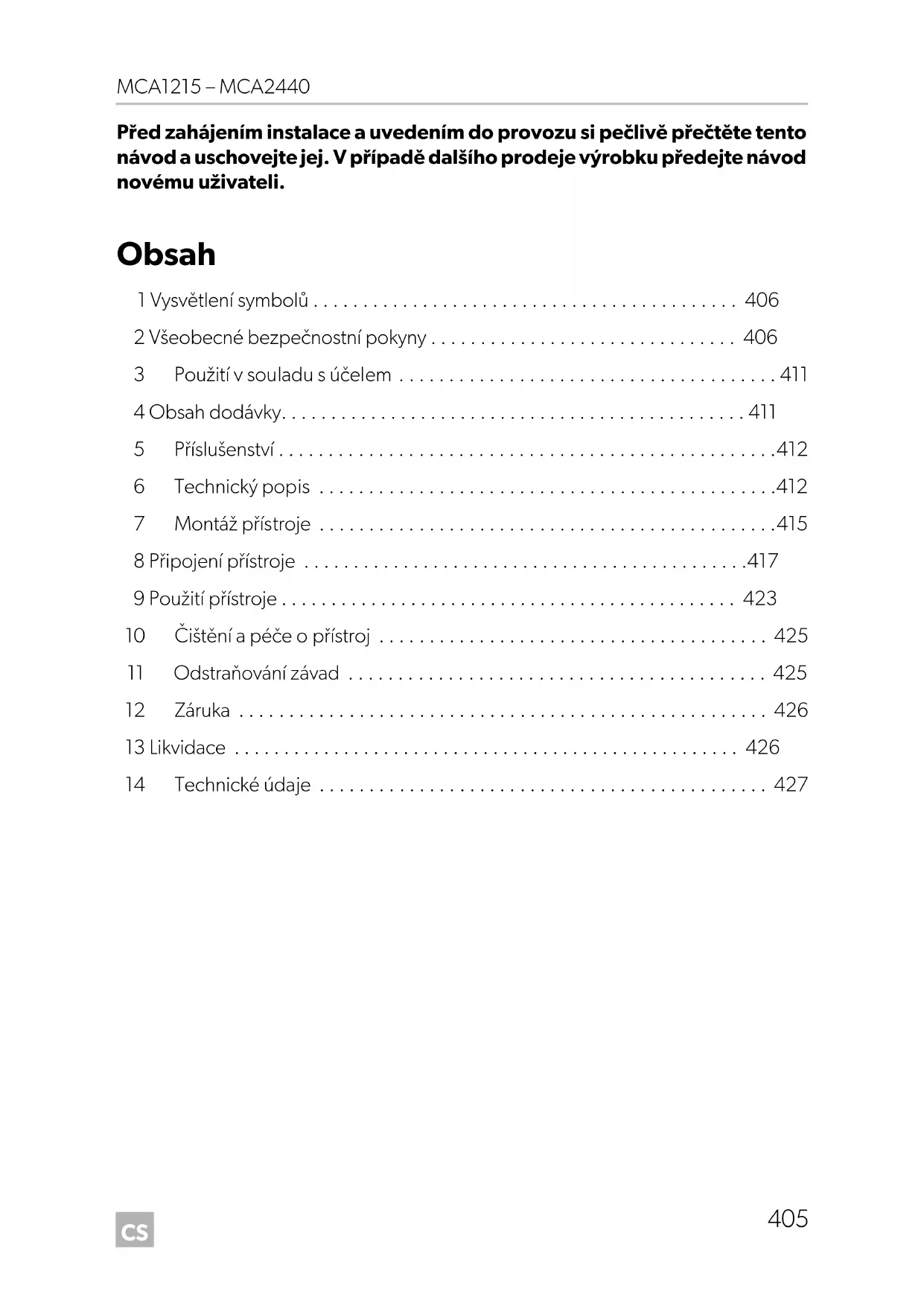

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Obsah

1 Vysvětlení symbolů 406
2 Všeobecné bezpečnostní pokyny 406
3 Použití v souladu s účelem 411
4 Obsah dodávky....411
5 Príslušenství....412
6 Technický popis .....412
7 Montáž přístroje .....415
8 Připojení přístroje .....417
9 Použití přístroje 423
10 Čištění a péče o přístroj 425
11 Odstraňování závad 425
12 Záruka 426
13 Likvidace 426
14 Technické údaje 427

1 Vysvětlení symbolů

NEBEZPEČÍ!

Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění.

VÝSTRAHA!

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ!

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR!

Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Všeobecné bezpečnostní pokyny

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Chybná montáž nebo chybné připojení
• Poškození výrobku působením mechanických vlivů a přepětí
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

VÝSTRAHA!

Při použití elektrických přístrojů dodržujte následující zásadní bezpečnostní opatření k ochraně před následujícími nebezpečími:

• zasažení elektrickým proudem
• nebezpečí požáru
• úrazy

2.1 Základní bezpečnost

NEBEZPEČÍ!

- V případě požáru použijte hasicí přístroj, který je vhodný k hašení elektrických přístrojů.

VÝSTRAHA!

- Používejte přístroj pouze v souladu s jeho určením.

- Přístroj odpojte od sítě:

– Před každým čištěním a údržbou
- Pokazdém použití
– Před výměnou pojistek

• V případě demontáže přístroje:

– Odpojte veškerá připojení.
– Zajistěte, aby byly všechny vstupy a výstupy odpojeny od napětí.

• V případě, že jsou přístroj nebo přívodní kabel poškozeny, nesmíte výrobek dále používat.
• Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
• Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.
• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a/nebo znalostí, pokud budou pod dozo- rem nebo pokud byly poučeny o bezpečném použití přístroje a poro- zuměly nebezpečím, která z použití výrobku vyplývají.

- Elektrické přístroje nejsou hračky pro děti!

Přístroj používejte a skladujte mimo dosah dětí.

- Děti musejí být pod dohledem tak, aby si s výrobkem nehrály.

POZOR!

• Před uvedením do provozu porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Zajistěte, aby jiné předměty nezpůsobily zkrat na kontaktech přístroje.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Přístroj skladujte na suchém a chladném místě.

2.2 Bezpečnost při montáži přístroje

NEBEZPEČÍ!

- Nemontujte přístroj v oblastech, ve kterých hrozí nebezpečí exploze plynu nebo prachu.

UPOZORNĚNÍ!

- Pamatujte na bezpečnou stabilitu.

Přístroj musí být umístěn a upevněn tak, aby se nemohl převážit nebo spadnout.

POZOR!

• Nevystavujte přístroj zdroji tepla (sluneční záření, topení apod.). Zabráníte tak dalšímu zahřívání přístroje.
• Umístěte přístroj na suchém místě chráněním před stříkající vodou.

2.3 Bezpečnost při elektrickém připojování přístroje

NEBEZPEČÍ! Ohrožení života elektrickým proudem!

- Při instalaci na lodích:

V případě nesprávné instalace elektrických přístrojů na lodích může dojít ke korozi lodi. Nechejte provést instalaci přístroje specializovaným (lodním) elektrikářem.

- Pokud pracujete na elektrických zařízeních zajistěte, aby byla na blízku další osoba, která vám může v nouzovém případě pomoci.

VÝSTRAHA!

• Používejte vždy uzemněné zásuvky jištěné ochranným spínačem FI.
• Pamatujte na dostatečný průřez vodiče.
• Instalujte kabely tak, aby nemohly být poškozeny dveřmi nebo kryty motorového prostoru.
  Přivřené kabely mohou mít za následek životu nebezpečné úrazy.

UPOZORNĚNÍ!

- Instalujte vodiče tak, aby nehrozilo nebezpečí zakopnutí a nemohlo dojít k poškození kabelů.

POZOR!

• Používejte trubky nebo průchodky kabelů, pokud musíte vést kabely plechovými stěnami nebo jinými stěnami s ostrými hranami.
• Nepokládejte sítové rozvody 230 V a rozvody stejnosměrného proudu 12 V společně ve stejné průchodce (trubce).
• Nepokládejte kabely volně nebo ostře zalomené.
  • Vodiče dobre upevněte.
• Netahejte za rozvody.

2.4 Bezpečnost za provozu prístroje

NEBEZPEČÍ! Ohrožení života elektrickým proudem!

• Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím.
• K tomu, abyste mohli přístroj v případě nebezpečí rychle odpojit od elektrické sítě, musí být zásuvka umístěna v blízkosti přístroje tak, aby byla snadno dostupná.

VÝSTRAHA!

• Používejte přístroj výhradně v uzavřených dobře větraných prostorách.
• Nepoužívejte přístroj v zařízeních s olověnými kyselinovými akumulátory. Tyto akumulátory odpařují výbušný plynný vodík, který se může vznítit následkem jiskření na elektrických kontaktech.

UPOZORNĚNÍ!

• Nepoužívejte přístroj za těchto podmínek:
  – Vlhké nebo mokré prostředí, prostředí s obsahem soli
  – Blízkost agresivních výparů
  – Blízkost hořlavých materiálů
  – Oblasti ohrožené explozí
• Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.
• Při práci na přístroji vždy přerušte napájení elektrickým proudem.
• Pamatujte, že i po vypnutí ochranného zařízení (pojistky) mohou být součásti přístroje pod napětím.
• Neodpojujte žádné kabely, dokud je přístroj ještě v provozu.

POZOR!

• Dbejte, aby nedošlo k zakrytí vstupů a výstupů vzduchu prístroje.
• Pamatujte na dostatečný přívod vzduchu.

2.5 Bezpečnost při manipulaci s bateriemi

VÝSTRAHA!

- Baterie mohou obsahovat agresivní a leptavé kyseliny. Zabraňte jakémukoliv tělesnému kontaktu s kapalinou z baterie. Pokud přesto dojde ke kontaktu s kapalinou baterie, řádně opláchněte potřísněnou část těla vodou.

Při úrazu způsobeném kyselinou ihned vyhledejte lékaře.

UPOZORNĚNÍ!

- Při práci s baterií na sobě nesmíte mít žádné kovové předměty, jako jsou hodinky nebo prsteny.

Olověné baterie mohou generovat zkratové proudy, které mohou způsobit závažné popáleniny.

- Nebezpečí exploze!

Nikdy se nepokoušejte nabíjet zmrzlou nebo vadnou baterii.

V tomto případě umístěte baterii na místo chráněné před mrazem a vyčkejte, dokud se baterie nepřizpůsobí okolní teplotě. Teprve potom zahajte nabíjení.

• Při práci s bateriemi používejte ochranné brýle a ochranný oděv. Když pracujete s baterií, nedotýkejte se očí.
• Nekuřte a zajistěte, aby v blízkosti motoru nebo baterie nevznikalo žádné jiskření.

POZOR!

• Používejte výhradně dobíjecí baterie.
• Zabraňte pádu kovových součástí na baterii. Mohlo by dojít k jiskření nebo ke zkratování baterie a jiných elektrických součástí.
• Dodržujte při připojování správnou polaritu.
• Dodržujte návody výrobce baterie a výrobce zařízení, nebo výrobce vozidla, ve kterém jsou baterie používány.
• Pokud budete muset baterie vyjmout, odpojte nejprve přípojku kostry. Odpojte od baterie všechny přípojky a všechny spotřebiče dříve, než baterii vyjmete.

3 Použití v souladu s účelem

Nabíječky PerfectCharge MCA mohou být používány k nabíjení baterií, které slouží na palubách lodí nebo ve vozidlech k zabezpečení napájení elektrickým proudem, nebo k napájení udržovacím napětím.

Nabíječky MCA slouží ke kontinuálnímu nabíjení napájecích baterií nebo baterií startérů. Můžete tak baterie nabíjet nebo je udržovat na vysoké úrovni kapacity:

Nabíječky MCA slouží k nabíjení baterií následujících typů:

• Olověné startovací baterie
• Olověné gelové baterie
• Baterie AGM (se skelným vláknem)

Přístroj v žádném případě nesmíte používat k nabíjení baterií jiných typů (např. NiCd, NiMH atd.).

VÝSTRAHA! Nebezpečí exploze!

• Nesmíte nabíjet baterie se zkratovanými články. Přitom existuje nebezpečí exploze následkem vyvíjení třaskavého plynu.
• Nenabíjejte olověné baterie v nevětraných prostorách. Existuje přitom nebezpečí exploze následkem vyvíjení třaskavého plynu.
• Nikl kadmiové baterie a nedobíjecí baterie nesmíte nabíjet pomocí nabíječky baterií. Plášť těchto typů baterií může explodovat a prasknout.

4 Obsah dodávky

Množství Název

1 Nabíječka baterií

1 Přívodní kabel 230 V

1 Návod k montáži a obsluze

Před uvedením přístroje do provozu se přesvědčte, že máte k dispozici všechny součásti, které mají být obsahem dodávky.

5 P ř í s l u š e n

Dodávané příslušenství (není součástí dodávky):

Název Č. výrobku
Dálkový ovladač MCA-RC1 9600000100
Snímač teploty MCA-TS1 9600000099
Snímač baterie MCA-HS1 (IBS) 9600000101
Systém řízení a sledování stavu akumulátoruPerfectControl MPC01	9600000122

6 T e c h n i c k y

Díky nižší hmotnosti a kompaktní konstrukci můžete nabíječku baterií snadno instalovat v obytných automobilech, užitkových vozidlech nebo motorových lodích a jachtách. Je určen k nabíjení baterií, které jsou používány na palubách lodí nebo ve vozidlech k napájení, nebo tyto baterie napájí udržovacím napětím tak, aby se nevybily.

Kontrolka na přístroji umožňuje trvalou kontrolu nabíječky.

Přístroj je vybaven následujícími ochrannými zařízeními:

• Zkrat
- Přehřátí
- Se snímačem (příslušenství): přehřátí baterie

Navíc je možné přístroj prostřednictvím dvou přípojek zapojit do jednoho komunikačního systému se sběrnicí LIN BUS.

Chlazení obstarává ventilátor, jehož rychlost závisí na nabíjecím výkonu a který je možné vypnout pomocí externího vypínače.

Nabíječky PerfectCharge MCA jsou dodávány v různých variantách.

Vaše nabíječka MCA může být použita k nabíjení baterií do stanovené kapacity (viz kap. „Technické údaje“ na stranì 427):

• MCA1215: přístroj vhodný k nabíjení jedné napájecí baterie a jedné startovací baterie
• MCA1225, MCA1235: přístroje vhodné k nabíjení až dvou napájecích baterií a jedné startovací baterie
  • MCA1250, MCA1280: přístroje vhodné k nabíjení až tří napájecích baterií
• MCA2415: přístroj vhodný k nabíjení až dvou napájecích baterií
• MCA2425, MCA2440: prístroje vhodné k nabíjení až tří napájecích baterií

Identifikaci vašeho přístroje můžete určit podle čísla výrobku na typovém štítku.

6.2 Ovládací prvky a přípojky

POZNÁMKA

Vyobrazena je verze pro kontinentální Evropu.

Poz. obr. 1, strana 3 Vysvětlení/funkce

1 Sítová přípojka
2 Přípojka sběrnice LIN2
3 Přípojka sběrnice TEMP/LIN1
4 Zdířka CN2 pro alarm a ventilátor
5 Stavová LED
6 Přepínač DIP
7 Svorky baterií (+)
8 Svorky baterií (−)
9	Přípojka pro startovací baterii (pouze u variant MCA1215, MCA1225, MCA1235)
Poz. obr. 2, strana 4	Vysvětlení/funkce
1	V	y	p	í	n	a
2 Ventilátor

6.3 Funkce nabíjení baterie

Charakteristika nabíjení je označována jako modifikovaná charakteristika IU0U.

Na začátku procesu nabíjení je prázdná baterie nabíjena konstantním proudem (100 % nabíjecí proud), dokud nebude dosaženo napětí baterie. Jakmile baterie dosáhne této úrovně nabití, nabíjecí proud se snižuje.

2, 3, 4: Fáze U0 (Absorption)

Nyní začíná 3stupňová absorpční fáze nabíjení (fáze U0). Zde se doba odvíjí od velikosti a typu baterie. Přitom zůstává napětí konstantní (U0). Během prvních 2 min je zjištěn stav nabití baterie. Potom začíná hlavní fáze nabíjení, během které je baterie plně nabíjena.

Jakmile je baterie plně nabita, nebo pokud je nabíjecí proud po dobu 15 min nižší než 6 % jmenovité nabíjecí hodnoty, je fáze U0 ukončena.

5: Fáze U (Float)

Po fázi U0 přepne nabíječka baterií do režimu udržovacího nabíjení (fáze U).

Pokud jsou připojeny spotřebiče DC, přístroj je nabíjí. Pouze pokud potřebný výkon překračuje kapacitu přístroje, je tento další výkon odebírán z baterie. Přitom je baterie vybíjena tak dlouho, dokud přístroj opět nepřejde do fáze l a je zahájeno nabíjení baterie.

6: Oživování ve 12denních cyklech

Každých 12 dní přepne nabíječka baterií na dobu 85 minut zpět do fáze 1, aby provedla oživení baterie. Tímto se zabraňuje případným nežádoucím jevům spojeným s vybíjením, jako je sulfatace.

7 Montáž přístroje

Při výběru místa instalace dodržujte následující pokyny:

• Přístroj můžete namontovat horizontálně i vertikálně.
• Přístroj nemontujte za těchto podmínek:

– Vlhké nebo mokré prostředí
– Prašné prostředí
– Blízkost hořlavých materiálů
- Oblastiohroženéexplozí

Místo instalace musí být dobře odvětrávané. V případě instalace v malých uzavřených prostorech musí být zajištěn přívod a odvod vzduchu. Volný prostor kolem přístroje musí být minimálně 25 cm.

• Musí zůstat volný vstup vzduchu na spodní straně příp. výstup vzduchu na zadní straně přístroje.
• V případě okolních teplot vyšších než 40 °C (např. motorový prostor nebo prostor topení, přímé sluneční záření) může dojít vlastním zahříváním přístroje při zatížení ke snížení výkonu.
• Montážní plocha musí být rovná a dostatečně pevná.
• Nemontujte přístroj do stejného prostoru, jako baterie.
• Nemontujte přístroj nad baterie, protože z baterií mohou unikat korozivní výpary síry, které poškozují přístroj.

POZOR!

Dříve než provedete jakékoliv otvory zkontrolujte, zda nebudou vrtáním, řezáním a pilováním poškozeny elektrické kabely nebo jiné součásti vozidla.

K instalaci a montáži potřebujete následující nástroje:

• Tužka k označení
• Sada vrtáků
• Vrtačka
• Šroubovák

K upevnění přístroje budete potřebovat:

• Strojní šrouby (M4) s podložkami a samojistnými maticemi nebo
• Šrouby do plechu nebo vruty

Upevněte přístroj takto:

▶ Podržte přístroj na vybraném místě instalace.
▶ Označte místa upevnění.
Přišroubujte přístroj vždy jedním šroubem v otvoru v držácích.

8 Připojení přístroje

8.1 Připojení na baterii a zdroj napětí

Připojení baterie

Dodržujte při připojování baterie následující pokyny:

UPOZORNĚNÍ!

• Zabraňte bezpodmínečně kontaktu s kapalinou z baterie.

• Baterie se zkratovanými články nesmíte nabíjet, přehříváním baterie mohou vzniknou výbušné plyny.

• Při připojování musejí být póly baterie čisté.

• Pamatujte na pevné usazení zástrčky.
• Vyberte dostatečný průřez přívodního kabelu (viz kap. „Technické údaje“ na stranì 427).
• Instalujte kabely podle VDE 100 (Německo).
• Připojte záporný kabel přímo k zápornému pólu baterie, ne k šasi vozidla nebo lodě.
• Používejte kabely následujících barev:

– Černá: Přípojka záporného pólu

- Dávejte pozor, abyste nezaměnili polaritu. Záměna pólů při připojení může vést k poškození přístroje.

Instalujte kladný kabel z nabíječky baterie ke kladnému pólu baterie vozidla a tam jej připojte.
Instalujte záporný kabel z nabíječky baterie k zápornému pólu baterie vozidla a tam jej připojte.

Připojení napájecího napětí 230 V

Zasuňte dodaný připojovací kabel na 230 V do zdířky nabíječky MCA označené jako „AC INPUT“ (vstup střídavého napětí).
Připojte přístroj připojovacím kabelem na 230 V k uzemněné zásuvce 230 V jištěné ochranným spínačem Fl.

8.2 Varianty nabíjení

obr. 3, strana 5
Snímač baterieMCA-HS1 (IBS)(pouze 12 V)	Displej Perfect ControlMPC01(pouze 12 V)
-	-
√ - √ -
√	√

obr. 4, strana 5
Dálkový ovladačMCA-RC1	Snímač teplotyMCA-TS1 neboSnímač baterieMCA-HS1 (IBS)(pouze 12 V)
	-
	-√
√	√

- bez; √ s

Nabíjení baterie

Připojte baterii do zdířky nabíječky MCA označené jako „DC OUTPUT“ (výstup stejnosměrného napětí).
- Dávejte přitom pozor na správnou polaritu přípojek.

Nabíjení startovací baterie (pouze pro modely MCA1215, 1225, 1235)

Připojte startovací baterii do zdířky nabíječky MCA označené jako „ESB“.
- Dávejte přitom pozor na správnou polaritu přípojek.

Nabíjení se snímačem teploty MCA-TS1 (příslušenství)

▶ Připojte snímač teploty na přípoj označený jako TEMP/LIN.
√ Nabíjecí napětí bude nyní upravováno v závislosti na naměřené teplotě baterie.

Nabíjení se snímačem baterie IBS MCA-HS1 (příslušenství) (pouze 12 V)

▶ Připojte snímač baterie na přípoj označený jako TEMP/LIN.
√ Snímač baterie posílá informace o teplotě baterie a o napětí baterie přes komunikační port sběrnice LIN do nabíječky. Nyní bude nabíjecí napětí regulováno v závislosti na teplotě. Stejně tak budou kompenzovány eventuální ztráty napětí v propojovacích kabelech.

Nabíjení pomocí systému řízení a sledování stavu akumulátorů PerfectControl MPC01 (příslušenství) (pouze 12 V)

Přepínače DIP 1 až 3 na nabíječce MCA přepněte do polohy „ON“ (zapnuto) (kap. „Nastavení přepínače DIP“ na stranì 421).

Podrobné informace naleznete v návodu k obsluze MPC01.

Nabíjení s dálkový ovladačem MCA-RC1 (příslušenství)

POZNÁMKA

Kabel RJ-11 nesmí být delší než 7 m.

Zapojte jeden konec kabelu RJ-11 do zdiřky (obr. 10 3, strana 7) ovladače MCA-RC1.
Zapojte druhý konec kabelu RJ-11 do zdířky TEMP/LIN nabíječky MCA.

8.3 Schémata zapojení

Příklad zapojení 12 V; viz obr. 5, strana 6

Poz. v obr. 5, strana 6 Vysvětlení / funkce

1 Nabíječka MCA
2 Spotřebič
3 Displej Perfect Control MPC01
4 Snímač 12 V baterie IBS
512 V baterie
6 Pojistka
7 Startovací baterie

Příklad zapojení 24 V; viz obr. 6, strana 6

Poz. v obr. 6, strana 6 Vysvětlení / funkce

1 Nabíječka MCA
212 V baterie
3 Startovací baterie

8.4 Zapojení jednotlivých pinů (kolíků)

Kolíky zástrčky sběrnice TEMP/LIN1 jsou obsazeny následovně:

Kolíkobr. 7, strana 6	Obsazení
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 DATA sběrnice LIN I/O
6	B	A	T	+

Kolíky zástrčky sběrnice LIN2 jsou obsazeny následovně:

Kolíkobr. 7, strana 6	Obsazení
1 R_VCC
2	B	A	T	-
3	NC
4	B	A	T	-
5 DATA sběrnice LIN I/O
6	B	A	T	+

Kolíky zástrčky CN2 (signál alarmu a řízení ventilátoru) jsou obsazeny následovně:

Kolíkobr. 8, strana 6	Obsazení
1 NC (Normally Closed): Klidový kontakt
2 NO (Normally Open): Pracovní kontakt
3 COM (Common): Přepínací kontakt
4 Režim uspání řízení
5	GND
4 – 5 přemostěno Režim uspání zapnutý
4 – 5 otevřeno Režim uspání vypnutý

Kolíky zástrčky ESB (přípoj startovací baterie) jsou obsazeny následovně:

Kolíkobr. 9, strana 6	Obsazení
+	VCC
-	GND

8.5 Nastavení přepínače DIP

Přístroj můžete přizpůsobit pomocí přepínače DIP.

S1 nastavuje hodnotu napětí, při kterém přepne přístroj z fáze I (Bulk) do fáze U0 (Absorpce) (viz též kap. „Funkce nabíjení baterie“ na stranì 414). S3 musí být v poloze „OFF“ (vypnuto).

S2 nastavuje udržovací napětí. S3 musí být v poloze „OFF“ (vypnuto).

Je-li připojen snímač baterie, bude u obou těchto funkcí přizpůsobeno výchozí napětí teplotě:

• MCA 12xx: -20 mV/°C
• MCA 24xx: -40 mV/°C

S3 zapíná režim Power v případě, že je S1 nebo S2 nebo oba tyto přepínače v poloze „Off“ (vypnuto). V režimu Power je pomocí interního snímače řízena ochrana proti zkratům, přepětí a přehřátí.

Pokud je S1, S2 a S3 v poloze „On“ (zapnuto), je řízení aktivováno externími přístroji. V tomto režimu se nastavuje např. typ baterie a nabíjecí napětí pomocí externího přístroje.

S4 určuje funkci ventilátoru. Pokud je S4 v poloze „On“ (zapnuto), bude ventilátor přepnut do režimu uspání (režim se sníženou hlučností). Pokud je S4 v poloze „Off“, nebude ventilátor řízený.

▶ Pomocí přepínačů DIP (obr. 11 strana 7) nastavte požadované funkce a hodnoty:

– Nastavení napětí přepnutí:

Přepínač 1 Přepínač 3 Napětí přepnutí

ON (ZAP) OFF (VYP) 14,4 V / 28,8 V

OFF (VYP) OFF (VYP) 14,7 V / 29,4 V

– Nastavení udržovacího napětí:

Přepínač 2 Přepínač 3 Udržovací napětí

– Nastavení režimu Power:

Přepínač 1	Přepínač 2	Přepínač 3	Konstantní napětí
			MCA12..	MCA24..
OFF (VYP)	OFF (VYP)	ON (ZAP)	13,2 V	26,4 V
OFF (VYP)	ON (ZAP)	ON (ZAP)	13,8 V	27,6 V
ON (ZAP)	OFF (VYP)	ON (ZAP)	14,4 V	28,8 V

– Aktivace řídicí jednotky pro externí přístroje (např. MPC01, neplatí pro MCA-RC1):

Přepínač 1	Přepínač 2	Přepínač 3
ON (ZAP)	ON (ZAP)	ON (ZAP)

Prepněte vypínač do polohy „On“ (zapnuto).

Přístroj vypnete přepnutím vypínače do polohy „Off“ (vypnuto).

√ V závislosti na stavu nabití baterie spustí nabíječka baterií nabíjení nebo dodává udržovací proud.
√ Stavová LED (obr. 1 5, strana 3) zobrazuje provozní stav (viz následující tabulka a kap. „Funkce nabíjení baterie“ na stranì 414).

Indikace Význam

Oranžová, rychle bliká Fáze 1
Oranžová, pomalu bliká Fáze 2
Oranžová, svítí Fáze 3
Zelená, svítí Fáze 4
Zelená, pomalu bliká	Fáze 5
Červená, svítí	Zkrat nebo vadná pojistka
Červená, rychle bliká	Baterie nebo nabíječka baterie přehřátá
Červená, pomalu bliká	Přepětí nebo podpětí baterie
Červená, dvojitě bliká	Závada ventilátoru
Červená, pomalu dvojitě bliká	Závada připojení startovací baterie

POZNÁMKA

V případě závady (stavová LED je červená) si přečtěte část kap. „Odstraňování závad” na stranì 425).

Pokud máte zapnutý dálkový ovladač MCA-RC (příslušenství)

Pomocí tlačítka „Sleep Mode“ (režim uspání) (obr. 10 2, strana 7) můžete zapínat a vypínat režim uspání (režim se sníženou hlučností).

V režimu uspání nebude ventilátor řízený.

√ Stavová LED (obr. 10 1, strana 7) na MCA-RC1 zobrazuje provozní stav (viz následující tabulka).

Režim Indikace Význam

Zapnutý režim uspání Oranžová, svítí Fáze 1 až 5
Vypnutý režim uspání Zelená, pomalu bliká Fáze 1 až 4
	Zelená, svítí Fáze 5
Závada Červená, svítí	Zkrat nebo vadná pojistka
	Červená, rychle bliká	Baterie nebo nabíječka baterie přehřátá
	Červená, pomalu bliká	Přepětí nebo podpětí baterie
	Červená, dvojitě bliká	Závada ventilátoru
	Červená, pomalu dvojitě bliká	Závada připojení startovací baterie

POZNÁMKA

V případě poruchy (stavová LED je červená) čtěte část kap. „Odstraňování závad“ na stranì 425).

10 Čištění a péče o přístroj

POZOR!

Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození přístroje.

▶ Odpojte prístroj napájení 230 V.
▶ Odpojte prístroj od baterie.
▶ Zabezpečte výrobek proti zapnutí.
▶ Příležitostně výrobek vyčistěte zvlhčenou utěrkou.
▶ Pravidelně čistěte ventilační otvory.
▶ Minimálně jednou ročně zkontrolujte elektrické kabely.

Odstraňte takové nedostatky, jako jsou uvolněné spoje, propálené kabely atd.

11 Odstraňování závad

Kontrolka LED „Status“ (obr. 1 5, strana 3) indikuje chybu:

Indikace LED Příčina Odstranění
Červená, pomalubliká	Podpětí nebo přepětíbaterie	Zkontrolujte baterii.Vypněte nabíječku baterie a znovu zapněte.
	Vadná baterie Baterii vyměňte.
Červená, rychle bliká	Tepelné přetížení Zajistěte lepší ventilaci nabíječky baterienebo baterie.Zajistěte, aby nebyl zakryt žádný ventilačníotvor.Snižte případně okolní teplotu.
Červená, svítí Zkrat nebo	přepólování	Připojte nabíječku baterií se správnoupolaritou.Odstraňte zkrat.Zkontrolujte, zda nevypadla pojistka apřípadně ji vyměňte.
Červená, dvojitě bliká	Porucha ventilátoru Zkontrolujte, zda není ventilátor zanesenýšpínou nebo poškozený.
Červená, pomaludvojitě bliká	Závada připojenístartovací baterie	Zkontrolujte, zda v připojení startovacíbaterie nedošlo ke zkratu.

POZNÁMKA

Podrobnější informace o technických údajích baterie žádejte od výrobce baterie.

12 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

13 Likvidace

▶ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

14 Technické údaje

Všeobecné technické údaje

	MCA12xx, MCA24xx
Typy baterií: Na bázi olova a kyseliny, gelové, AGM, Li-ion
Odvod tepla: Ventilátor
Režim nabíjení: 5stupňový
Max. okolní teplota: -20 °C – +50 °C
Skladovací teplota: -40 °C – +85 °C
Vlhkost vzduchu: 20 – 90 %
Teplotní koeficient: ± 0,03 %/°C (0 – 50 °C)
Teplotní kompenzace (MCA12xx)Teplotní kompenzace (MCA24xx):	-20 mV/°C (snímač baterie)-40 mV/°C (snímač baterie)
Vibrace: 10 – 500 Hz	2 g pro cyklus 10 min během 60 min pro osy X, Y a Z
Izolace napětí:	I/P – O/P: 4 kV~I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Izolační odpor:	I/P – O/P: 100 MΩ/500 V---
Signál alarmu:	přes reléový kontakt
Komunikace:	přes sběrnici LIN-BUS
Režim uspání (režim se sníženou hlučností):	přes dálkový ovladač (příslušenství) nebo pomocí přepínačů DIP
Dálkový ovladač (příslušenství):	Zapínání / vypínání, trojbarevná indikace LED, zapnutelný režim uspání
Kontrola/certifikát:	CE

Ochranná zařízení

	MCA12xx, MCA24xx
Zkrat na výstupní straně: Proud pak bude redukován na 25 % maximálního proudu
Přepětí: 16 V
Přehřívání nabíječky:	100 °C ± 5 °C (měřeno interně)
Přehřívání baterie:	52 °C ± 5 °C (snímačem baterie)

Vstupní údaje

	MCA1215	MCA1225 MCA1235 MCA1250 MCA1280
Jmenovité vstupní napětí: 90 – 260 V~
Korekce výkonového faktoru: >97 % (plné zatížení)
Vstupní frekvence: 50 Hz – 60 Hz
Účinnost při 230 V~ :	8
Ztrátový proud:	<1 mA při 240 V~
Vstupní proud při při 100 V~ :	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Vstupní proud při při 240 V~ :	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425	MCA2440
Jmenovité vstupní napětí:	90 – 260 V~
Korekce výkonového faktoru:	>97 % (plné zatížení)
Vstupní frekvence:	50 Hz – 60 Hz
Účinnost při 230 V~ :	90 %
Ztrátový proud:	<1 mA při 240 V~
Vstupní proud při při 100 V~ :	4,2 A	8,3 A	13,3 A
Vstupní proud při při 240 V~ :	1,7 A	3,6 A	5,4 A

Výstupní údaje

	MCA1215	MCA1225 MCA1235 MCA1250 MCA1280
Nabíjecí napětí: 14,4 V / 14,7 V
Udržovací nabíjení: 13,8 V
Jmenovitý nabíjecí proud:	15 A	25 A	35 A	50 A	80 A
Nabíjecí proud: 0 – 15 A 0 – 25 A	0 – 35 A 0 – 50 A 0 – 80 A
V y v	o	d	y	:
Vývody ESB(startovací baterie):	1	1	1	-	-
Nabíjecí napětí ESB :	13,8 V	13,8 V	13,8 V	-	-
Nabíjecí proud ESB:	2 A	2 A	2 A	-	-

	MCA2415	MCA2425	MCA2440
Nabíjecí napětí:	28,8 V / 29,4 V
Udržovací nabíjení:	27,6 V
Jmenovitý nabíjecí proud:	12,5 A	25 A	40 A
Nabíjecí proud:	0 – 12,5 A	0 – 25 A 0	-40 A
V y v	o	d	y

Rozměry a hmotnost

	MCA1215 MCA1225 MCA1235
Rozměry D x Š x V (mm): 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63
Hmotnost: 1,6 kg 1,7 kg 1,9 kg

	MCA1250 MCA1280
Rozměry D x Š x V (mm): 283 x 208,5 x 75 303 x 208,5 x 75
Hmotnost: 3,1 kg 3,9 kg

	MCA2415 MCA	2425 MCA2440
Rozměry D x Š x V (mm):	238 x 179 x 63	283 x 208,5 x 75	303 x 208,5 x 75
Hmotnost:	1,6 kg	2,9 kg	3,9 kg

Technické údaje MCA-RC1 (příslušenství)

	MCA-RC1
Jmenovité vstupní napětí:	10,5 – 15 V=
Příkon proudu v pohotovostním režimu:	< 40 mA
Max. okolní teplota:	-10 °C – +45 °C
Skladovací teplota:	-30 °C – +70 °C
