NÁVOD NA OBSLUHU PerfectCharge MCA 1215 DOMETIC

Návod na montáž a uvedenie do prevádzky....377

Nabíječka baterií

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov.... 378
2 Všeobecné bezpečnostné upozornenia 378
3 Používanie v súlade s určením 383
4 Obsah dodávky. 384
5 Príslušenstvo 384
6 Technický opis. 385
7 Montáž prístroja 388
8 Pripojenie prístroja 389
9 Používanie prístroja 396
10 Ošetrovanie a čistenie prístroja 398
11 Odstraňovanie porúch 399
12 Záruka 400
13 Likvidácia 400
14 Technické údaje .....401

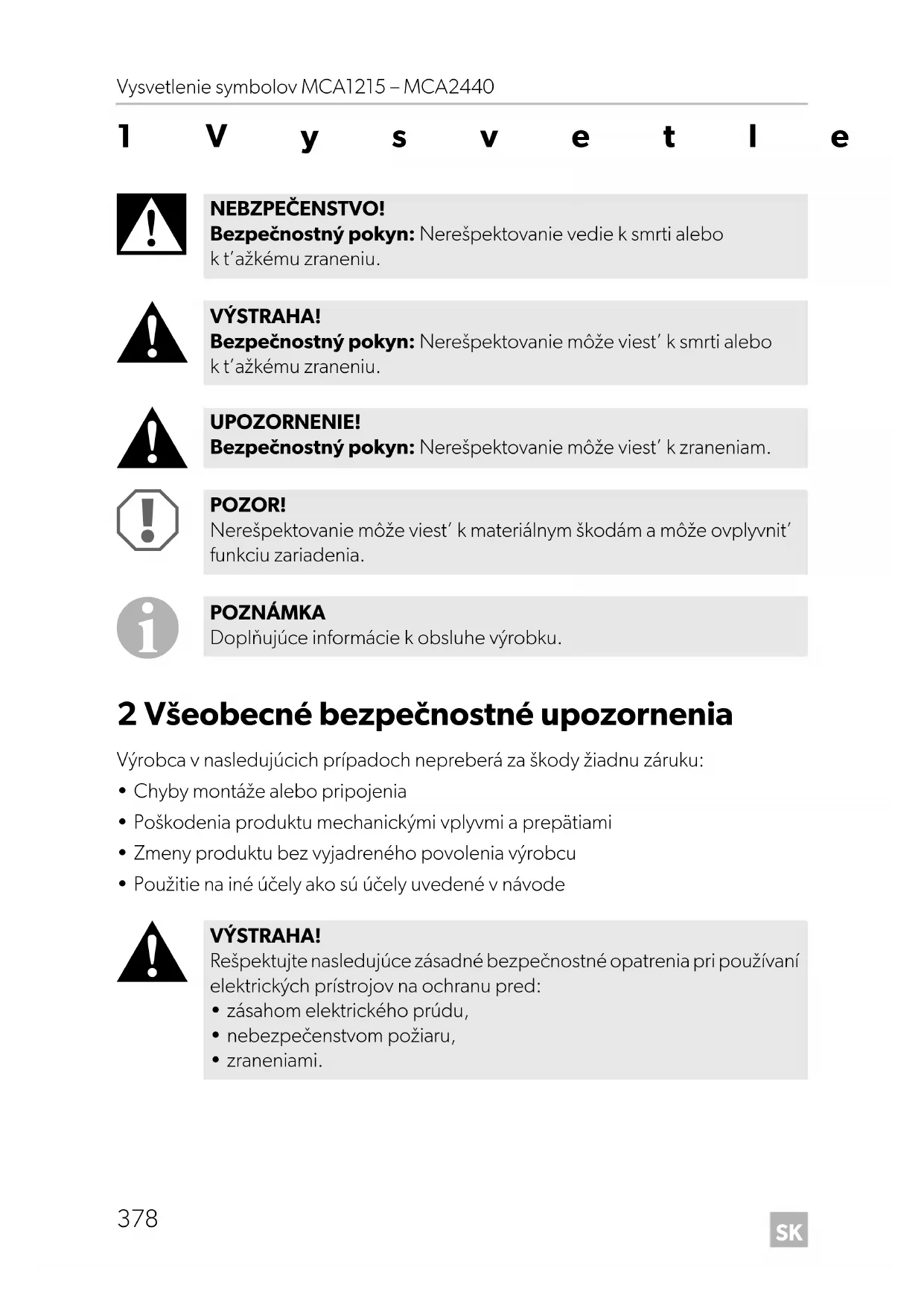

1 V y s v e t l e

NEBZPEČENSTVO!

Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia
• Poškodenia produktu mechanickými vplyvmi a prepätiami
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

VÝSTRAHA!

Rešpektujte nasledujúce zásadné bezpečnostné opatrenia pri používaní elektrických prístrojov na ochranu pred:

• zásahom elektrického prúdu,
• nebezpečenstvom požiaru,
• zraneniami.

- V prípade požiaru použite hasiaci prístroj, ktorý je vhodný na elektrické prístroje.

VÝSTRAHA!

- Používajte prístroj iba na účely, na ktoré je určený.

- Odpojte prístroj od siete - pred každým čistením a ošetrením, - po každom použití, - pred každou výmenou poistky.

- Ak prístroj demontujete: - Odpojte všetky spoje. - Uistite sa, že sú všetky vstupy a výstupy bez napätia.

- Ked' má prístroj alebo pripájací kábel viditel'né poškodenia, nesmiete prístroj uviest' do prevádzky.

- Ked'je poškodený pripájací kábel tohto prístroja, musí ho vymenit' výroba, jeho zákaznícka služba alebo podobne kvalifikovaná osoba, aby sa zabránilo ohrozeniam.

- Opravy na tomto prístroji smú vykonávať len odborníci. Neodbornými opravami môžu vzniknút značné nebezpečenstvá.

- Prístroj smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomostami, ked' sú pod dozorom alebo ked' boli poučené o bezpečnom používaní prístroja a ked' chápu, aké riziká z toho vyplývajú.

- Elektrické prístroje nie sú hračkou pre deti!

Prístroj používajte mimo dosahu detí.

- Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrat's týmto prístrojom.

POZOR!

• Pred uvedením do prevádzky porovnajte údaj o napätí na výrobnom štítku s prítomným zásobovaním energiou.
• Dávajte pozor na to, aby iné predmety nespôsobili žiadny skrat na kontaktoch prístroja.
• Net'ahajte zástrčku zo zásuvky nikdy za pripájací kábel.
• Uschovajte prístroj na suchom a chladnom mieste.

2.2 Bezpečnost pri montáži prístroja

NEBZPEČENSTVO!

- Nemontujte prístroj v oblastiach, v których existuje nebezpečenstvo výbuchu plynov alebo prachu.

UPOZORNENIE!

- Dávajte pozor na bezpečné postavenie.

Prístroj musí byt' postavený a upevnený tak bezpečne, aby sa nemohol prevrátiť alebo spadnút'.

POZOR!

- Nevystavte prístroj žiadnemu tepelnému zdroju (slnečné žiarenie, kúrenie atd'). Vyhnete sa tak dodatočnému zohriatiu prístroja.

- Prístroj osad'te na suchom mieste, ktoré je chránené pred striekajúcou vodou.

2.3 Bezpečnost' pri elektrickom pripájaní prístroja

- Pri inštalácii na člnoch:

Pri nesprávnej inštalácii elektrických zariadení na člnoch môže príst' k poškodeniu člna koróziou. Nechajte vykonať inštaláciu prístroja odbornému elektrikárovi (so zameraním na člny).

- Ked' pracujete na elektrických zariadeniach, uistite sa, že je niekto nablízku, kto by vám mohol v núdzovom prípade pomôct.

VÝSTRAHA!

- Dávajte pozor na dostatočný prierez kábla.

- Položte káble tak, aby sa nepoškodili dverami alebo kapotou motora. Privrznuté káble môžu spôsobit' život ohrozujúce zranenia.

UPOZORNENIE!

- Položte káble tak, aby nevzniklo žiadne nebezpečenstvo zakopnutia a vylúčilo sa poškodenie kábla.

POZOR!

• Použite prázdne rúrky alebo káblové priechodky, ked' sa káble musia prevlieč' cez plechové steny alebo iné steny s ostrými hranami.
• Neuložte 230 V sietové kable a 12 V kable jednosmerného prúdu v rovnakom káblovom kanáli (prázdna rúrka).
• Nepoložte káble vol'ne alebo ostro zalomené.
• Káble dobre upevnite.
• Net'ahajte za káble.

2.4 Bezpečnost' pri prevádzke zariadenia

• Nikdy sa nedotýkajte holými rukami obnažených vodičov. To platí predovšetkým pri prevádzke prostredníctvom siete so striedavým prúdom.
• Aby ste mohli pri nebezpečenstve rýchlo odpojit' prístroj od siete, musí sa zásuvka nachádzat' v blízkosti prístroja a byt' l'ahko dostupná.

VÝSTRAHA!

• Používajte prístroj výlučne v uzavretých, dobre vetraných miestnostiach.
• Nepoužívajte prístroj v zariadeniach s oloveno-kyselinovými batériami. Tieto batérie odparujú výbušný vodík, ktorý sa môže zapáliť prostredníctvom vzniku iskry na elektrických spojoch.

UPOZORNENIE!

- Neprevádzkujte prístroj

– v prostredí, ktoré obsahuje sol', ani vo vlhkom alebo mokrom prostredí,
- v blízkosti agresívnych pár,
– v blízkosti horl'avých materiálov,
– v oblastiach s nebezpečenstvom výbuchu.

• Pred uvedením do prevádzky dávajte pozor na to, aby boli prívodný kábel a zástrčka suché.
• Pri práci na prístroji vždy prerušte zásobovanie prúdom.
• Rešpektujte, že aj po aktivácii ochranného zariadenia (poistka) môžu časti prístroja ostať pod napätím.
• Neodpájajte žiadne káble, ked'je prístroj ešte v prevádzke.

POZOR!

- Dávajte pozor na to, aby neboli vstupy a výstupy vzduchu na prístroji zakryté.

- Dbajte na dobré vetranie.

- Batérie môžu obsahovať agresívne alebo dráždivé kyseliny. Zabráňte akémukol’vek kontaktu tela s kvapalinou batérií. Ak by aj napriek tomu došlo ku kontaktu s kvapalinou batérie, postihnutú časť tela dôkladne opláchnite vodou.

Pri zranení spôsobenom kyselinou bezpodmienečne vyhl'adajte lekára.

UPOZORNENIE!

- Nenoste počas práce na batériách žiadne kovové predmety ako náušnice alebo prstene.

Oloveno-kyselinové batérie môžu vytvárat' skratové prúdy, ktoré môžu viest' k t'ažkým popáleninám.

Nikdy sa nepokúšajte nabiť zamrznutú alebo poškodenú batériu. Postavte batériu v tomto prípade na nemrznúce miesto a počkajte, kým sa batéria prispôsobí teplote okolia. Až potom začnite s procesom nabíjania.

- Nefajčite a uistite sa, že v blízkosti motora alebo batérie nevzniknú žiadne iskry.

POZOR!

• Používajte výlučne nabíjatel'né batérie.
• Zabráňte tomu, aby na batériu spadli kovové časti. Toto môže spôsobit' iskrenie alebo skratovať batériu a iné elektrické časti.
• Pri pripájaní rešpektujte správnu polaritu.
• Rešpektujte návod výrobcu batérie a výrobcu zariadenia alebo vozidla, v ktorom sa batéria používa.

- Ak musíte batériu demontovať, odpojte ako prvé ukostrenie. Odpojte všetky spoje a všetky spotrebiče od batérie predtým, než ju demontujete.

3 Používanie v súlade s určením

Automatické nabíjačky PerfectCharge MCA môžu nabíjať batérie, ktoré sa používajú na výrobu prúdu na palube vozidiel alebo člnov, alebo ich môžu zásobovať udržia-vacím napätím.

Automatické nabíjačky MCA slúžia na nepretržité nabíjanie napájacích alebo štartovacích batérií. Takto môžu batérie nabíjať alebo udržiavať ich vysokú úroveň kapacity:

• 12 V batérie: MCA1215, MCA1225, MCA1235, MCA1250, MCA1280
• 24 V batérie: MCA2415, MCA2425, MCA2440

Nabíjačky MCA slúžia na nabíjanie nasledujúcich typov batérií:

Prístroje sa v žiadnom prípade nesmú používať na nabíjanie iných typov batérií (napr. NiCd, NiMH atd').

VÝSTRAHA! Nebezpečenstvo výbuchu!

• Batérie s článkovým uzáverom sa nesmú nabíjať. Hrozí nebezpečenstvo výbuchu plynu, ktorý sa v batérií tvorí.
• Nabíjanie olovených batérií v nevetraných miestnostiach. Hrozí nebezpečenstvo výbuchu plynu, ktorý sa v batérií tvorí.
• Batérie NiCd a batérie, ktoré sa nedajú dobíjať, sa nesmú nabíjať pomocou nabíjačky batérií. Puzdro týchto batérií môže prasknút.

4 Obsah dodávky

Množstvo Označenie

Pred uvedením prístroja do prevádzky skontrolujte, či sú všetky časti patriace k dodávke kompletné.

5 P r í s l u š e n

Dostupné ako príslušenstvo (nie je súčastou dodávky):

Vďaka nízkej hmotnosti a kompaktnej konštrukcii sa nabíjačka batérie dá l’ahko zabu- dovať do cestovných automobilov, úžitkových vozidiel alebo do motorových lodí a plachetníc. Nabíja batérie, ktoré sa používajú na palube vozidiel alebo člnov na výrobu prúdu alebo ich zásobuje udržiavacím napätím, aby sa nevybili.

Prístroj disponuje nasledujúcimi ochrannými prvkami:

• Skrat
• Prehriatie
• so snímačom (príslušenstvo): Prehriatie batérie

Okrem sa dá prístroj pripojit' dvomi prípojkami do LIN zbernicového komunikačného systému.

Chladenie zabezpečuje ventilátor, ktorého rýchlost' závisí od nabíjacieho výkonu a dá sa vypnút' externým vypínačom.

6.1 Varianty prístroja

Nabíjačky PerfectCharge MCA sa dodávajú v rozličných variantoch.

Vaša nabíjačka MCA môže nabíjať batérie až po stanovenú kapacitu batérie (pozri kap. „Technické údaje“ na strane 401):

Na identifikáciu vášho prístroja si skontrolujte číslo výrobku na typovom štítku.

6.2 Ovládacie prvky a pripojenia

POZNÁMKA

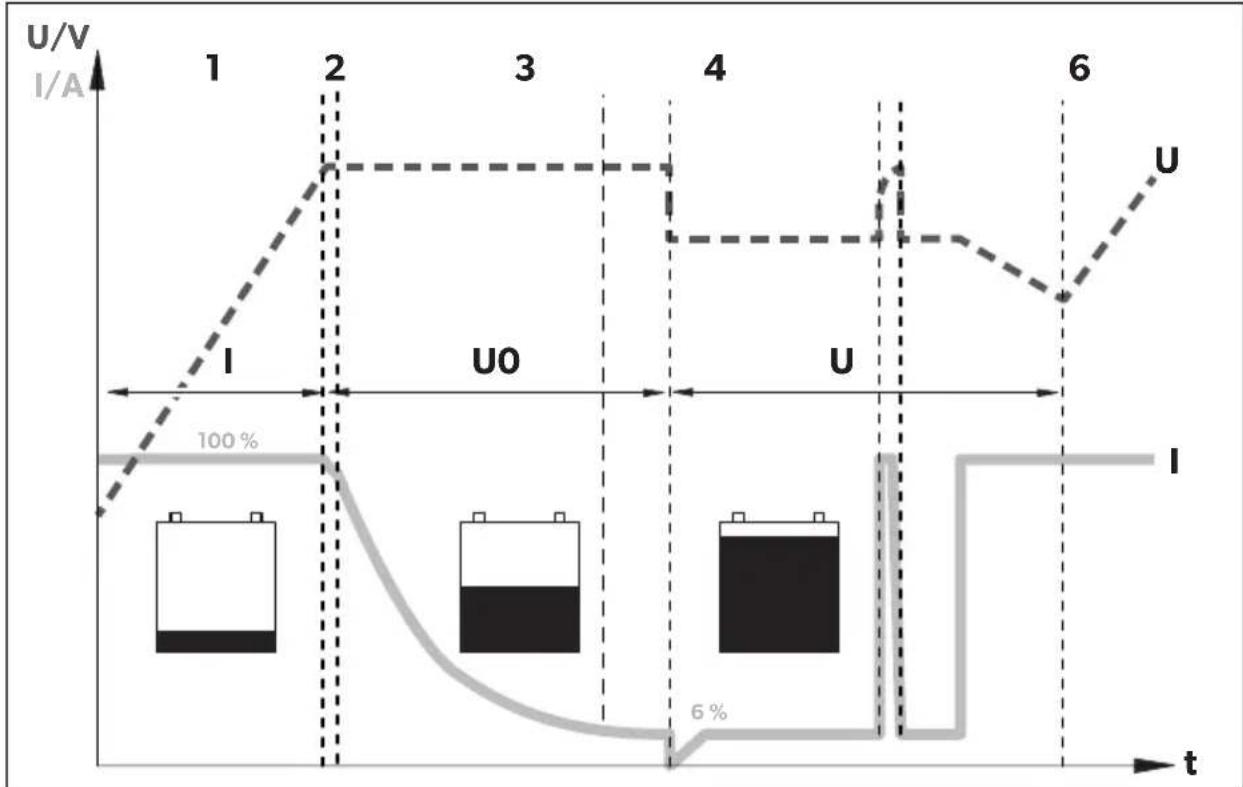

Charakteristika nabíjania sa bude označovať ako modifikovaná IUOU charakteristika.

Na začiatku procesu nabíjania sa prázdna batéria bude nabíjať konštantným prúdom (100 % nabíjací prúd), pokým sa nedosiahne napätie batérie. Ak batéria dosiahne túto úroveň napätia, zníži sa nabíjací prúd.

2, 3, 4: U0 fáza (absorpcia)

Teraz začína 3-stupňová absorpčná fáza nabíjania (U0 fáza), ktorej trvanie závisí od batérie. Napätie pritom zostáva konštantné (U0). Napätie pritom zostáva konštantné (U0). Potom začína hlavná fáza nabíjania, pokým sa batéria celkom nenabije.

Ked'je batéria celkom nabitá alebo nabíjací prúd je 15 min menej ako 6 % menovitého nabíjacieho prúdu, U0 fáza je ukončená.

5: U fáza (Float)

Ak sú pripojené DC spotrebiče, budú tieto napájané prístrojom. Len v prípade, ked' požadovaný výkon prekračuje kapacitu prístroja, bude sa tento dodatočný výkon odoberať z batérie. Pritom sa batéria bude vybíjať dovtedy, pokým prístroj znova nevstúpi do fázy I a batéria sa nedobje.

6: 12-dňové udržiavanie stavu

Pri výbere miesta montáže dodržiavajte nasledovné inštrukcie:

• Prístroj môžete namontovať horizontálne aj vertikálne.

• Prístroj nemontujte

• vo vlhkom alebo mokrom prostredí

• v pr a š n o m pro s t r e d í

• v blízkosti horľavých materiálov
  – v oblastiach ohrozených výbuchom

• Miesto montáže musí byť dobre vetrané. Pri inštalácii v malých uzavretých priestoroch by mala byť zabezpečená ventilácia. Okolo prístroja musí byť odstup minimálne 25 cm.

• Prívod vzduchu na dolnej strane, príp. vývod vzduchu na zadnej strane prístroja musí zostat' vol'ný.
• Pri teplotách okolia vyšších ako 40 °C (napr. v priestoroch motora, kúrenia, na priamom slnečnom svetle), môže vlastným zohrievaním prístroja pri zaťažení dôjst’ k zníženiu výkonu.
• Montážna plocha musí byť rovná a dostatočne pevná.
• Prístroj nemontujte v rovnakom mieste ako batérie.
• Prístroj nemontujte do priestoru nad batérie, pretože z batérií môžu stúpať korozívne sírové výpary, ktoré prístroj poškodzujú.

POZOR!

Na zabudovanie a montáž potrebujete nasledovné náradie:

• Ceruza na označenie
• Súprava vrtákov
  • Vítačka
• Skrutkovač

Na upevnenie prístroja potrebujete:

• strojové skrutky (M4) s podložkami a samopoistnými maticami alebo
- skrutkami na plech, príp. do dreva

Upevnite prístroj nasledovne:

▶ Podržte prístroj na zvolenom mieste montáže.
▶ Označte si upevňovacie body.
Priskrutkujte prístroj tak, že do otvorov v držiakoch zaskrutkujete po jednej skrutke.

8 Pripojenie prístroja

8.1 Pripojenie k batérii a napájaniu napätím

Pripojenie batérie

Pri pripájaní batérie dodržiavajte nasledovné pokyny:

UPOZORNENIE!

• Bezpodmienečne zabráňte kontaktu s tekutinou batérie.

• Batérie s článkovým uzáverom sa nesmú nabíjať, pretože prehriatím batérie môžu vznikať výbušné plyny.

• Pri zapojení do svoriek dbajte, aby boli póly batérie čisté.

• Dbajte na pevné umiestnenie konektorov.
• Zvol'te dostatočný priemer pripojovacieho kábla (pozri kap. „Technické údaje“ na strane 401).
• Kábel uložte podľa predpisov VDE 100 (Nemecko).
• Mínusový kábel pripojte priamo na záporný pól batérie, nie na rám vozidla alebo lode.
• Použite nasledujúce farby káblov:

– Červená: Pripojenie kladného pólu
– Čierna: Pripojenie záporného pólu

- Dbajte na to, aby sa nezamenila polarita. Zmena polarity pripojenia môže spôsobit' poruchu prístroja.

Dodaný prípojný kábel 230 V zasuňte do zásuvky „AC INPUT“ nabíjačky batérií MCA.
Pripojte prístroj prípojným káblom 230 V do uzemnenej zásuvky 230 V istenej ochranným prúdovým chráničom FI.

8.2 Varianty nabíjania

obr. 3, strane 5
Snímač batérieMCA-HS1 (IBS)(len 12 V)	Perfect ControlMPC01(len 12 V)
-	-
√ - √ -
√	√

obr. 4, strane 5
Dial'kové ovládanieMCA-RC1	Snímač teplotyMCA-TS1 aleboSnímač batérieMCA-HS1 (IBS)(len 12 V)
	-
-√
√	√

- bez; √ s

Nabíjanie batérie

Nabíjanie so snímačom teploty MCA-TS1 (príslušenstvo)

▶ Pripojte snímač teploty do prípojky TEMP/LIN.
√ Nabíjacie napätie sa prispôsobuje v závislosti od nameranej teploty.

Nabíjanie so snímačom batérie IBS MCA-HS1 (príslušenstvo) (len 12 V)

▶ Pripojte snímač batérie do prípojky TEMP/LIN.

Nabíjanie pomocou systému manažmentu batérií PerfectControl MPC01 (príslušenstvo) (len 12 V)

Podrobné informácie nájdete v návode na obsluhu MPC01.

Nabíjanie s dial'kovým ovládaním MCA-RC1 (príslušenstvo)

POZNÁMKA

Dížka kábla RJ-11 smie byť maximálne 7 m.

Zasuňte jednu stranu kábla RJ-11 do zásuvky (obr. 10 3, strane 7) na MCA-RC1.

Príklad schémy zapojenia 12 V: pozri obr. 5, strane 6

Pol. naobr. 5, strane 6	Vysvetlenie/Funkcia
1 MCA nabíjačka
2 Spotrebič
3 PerfectControl MPC01
4 12 V senzor batérie IBS
5 12 V batéria
6	P	o	i	s	t	k
7 Šartovacia batéria

Príklad schémy zapojenia 24 V: pozri obr. 6, strane 6

Pol. naobr. 6, strane 6	Vysvetlenie/Funkcia
1 MCA nabíjačka
2 12 V batéria
3 Štartovacia batéria

8.4 Obsadenie kolíkov

Kolíky zástrčky TEMP/LIN1 zbernice sú zapojené nasledovne:

Kolík vobr. 7, strane 6	Obsadenie
1 R_VCC
2	GND
3	T	E	M	P
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Kolíky zástrčky LIN2 zbernice sú zapojené nasledovne:

Kolík vobr. 7, strane 6	Obsadenie
1 R_VCC
2	B	A	T	-
3	NC
4	B	A	T	-
5 LIN BUS DATA I/O
6	B	A	T	+

Kolíky zástrčky CN2 zbernice (signál alarmu a riadenie ventilátora) sú zapojené nasledovne:

Kolík vobr. 8, strane 6	Obsadenie
1 NC (Normally Closed): Tichý kontakt
2 NO (Normally Open): Pracovný kontakt
3 COM (Common): Striedavý kontakt
4 Riadenie režimu spánku
5	GND
4 – 5 premostené Režim spánku zap.
4 – 5 otvorené Režim spánku vyp.

Kolíky zástrčky ESB (pripojenie štartovacej batérie) zbernice sú zapojené nasledovne:

Kolik vobr. 9, strane 6	Obsadenie
+	VCC
-	GND

8.5 Nastavenie DIP spínačov

Prístroj môžete pomocou DIP spínača prispôsobit'.

S1 nastavuje hodnotu napätia, pri ktorom sa prístroj prepne z fázy I (bulk) do fázy U0 (absorpcia) (pozri kap. „Funkcia nabíjania batérií“ na strane 387). S3 musí byť na „OFF“.

S2 nastavuje udržiavacie napätie. S3 musí byť na „OFF“.

Ked'je snímač batérie pripojený, pri týchto obidvoch funkciách sa výstupné napätie prispôsobí teplote:

• MCA 12xx: -20mV / ^
• MCA 24xx: -40mV / ^

S3 zapne Power Mode, ked'je bud' S1 alebo S2 alebo obidva na „Off“. V Power Mode sa interným snímačom riadi ochrana proti skratu, nadmernému napätiu a prehriatiu.

– Nastavenie prepínacieho napätia:

9 Používanie prístroja

Podl'a stavu nabitia batérie nabíjačka batérií spustí nabíjanie alebo dodáva udržia-vací nabíjací prúd.
√ LED stavu (obr. 1 5, strane 3) indikuje prevádzkový stav (pozri nasledovnú tabul'ku a kap. „Funkcia nabíjania batérií“ na strane 387).

Indikácia Význam

Oranžová, rýchle blikanie Fáza 1
Oranžová, pomalé blikanie Fáza 2
Oranžová, neprerušované svetlo Fáza 3
Zelená, neprerušované svetlo Fáza 4
Zelená, pomalé blikanie Fáza 5
Červená, neprerušované svetlo Skrat alebo chybná poistka
Červená, rýchle blikanie Batéria alebo nabíjačka batérií je prehriata
Červená, pomalé blikanie	Prepätie alebo nedostatočné napätie baté-rie
Červená, dvojité blikanie	Porucha ventilátora
Červená, pomalé dvojité blikanie	Chyba zapojenia štartovacej batérie

POZNÁMKA

V prípade poruchy (LED stavu je červená) si prečítajte kap. „Odstraňovanie porúch“ na strane 399).

Ked' ste pripojili dial'kové ovládanie MCA-RC1 (príslušenstvo)

√ LED (obr. 10 1, strane 7) na MCA-RC1 indikuje prevádzkový stav (pozri nasledovnú tabul'ku).

V prípade poruchy (LED stavu je červená) si prečítajte kap. „Odstraňovanie porúch“ na strane 399).

10 Ošetrovanie a čistenie prístroja

POZOR!

Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodit' prístroj.

Prístroj odpojte od prívodu napájania 230 V.
▶ Prístroj odpojte od batérie.
▶ Chráňte prístroj pred opätovným zapnutím.
Prístroj príležitostne vyčistite navlhčenie handričkou.
▶ Pravidelne čistite vetracie otvory.
▶ Elektrickú kabeláž preskúšajte minimálne raz za rok.
Odstráňte nedostatky, ako sú uvoľnené pripojenia, prehorené káble atd'.

11 Odstraňovanie porúch

LED indikácia Príčina Odstránenie
Červené pomalé blikanie	Nedostatočné alebo nadmerné napätie batérie	Skontrolujte batériu.Vypnite nabíjačku batérie a znova ju zapnite.
	Chybná batéria Vymeňte batériu.
Červené rýchle blikanie	Tepelné preťaženie Postarajte sa o lepšie vetranienabíjačky batérií alebo batérie.Zabezpečte, aby žiadne otvory na vstup vzduchu neboli zakryté.Znížte príp. teplotu okolia.
Červené neprerušované svetlo	Skrat alebo prepólovanie Pripojte nabíjačku batérií správnou polaritou.Odstráňte skrat.Skontrolujte, čo sa neaktivovala poistka, v prípade potreby ju vymeňte.
Červená, dvojité blikanie	Porucha ventilátora Skontrolujte, či ventilátor nie je znečistený alebo poškodený.
Červená, pomalé dvojité blikanie	Chyba zapojenia štartovacej batérie	Skontrolujte pripojenie štartovacej batérii, či nespôsobuje skrat.

POZNÁMKA

V prípade konkrétnych otázok týkajúcich sa údajov batérie sa obrátte na výrobcu batérie.

12 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrátte sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

13 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

14 Technické údaje

	MCA12xx, MCA24xx
Typy batérií: olovené kyselinové, gélové, AGM, lítium-iónové
Odvádzanie tepla: Ventilátor
Režim nabíjania: 5-stupňový
Maximálna teplota okolia: -20 °C – +50 °C
Teplota uskladnenia: -40 °C – +85 °C
Vlhkosť vzduchu: 20 – 90 %
Teplotný koeficient: ± 0,03 %/°C (0 – 50 °C)
Teplotná kompenzácia (MCA12xx)Teplotná kompenzácia (MCA24xx):	-20 mV/°C (senzor batérie)-40 mV/°C (senzor batérie)
Vibrácia: 10 – 500 Hz	2 g na 10 min/cyklus v rámci 60 min pre os X, Y a Z
Napăťová izolácia: I/P – O/P: 4 kV~	I/P – FG: 1,7 kV~O/P – FG: 0,7 kV~
Odpor izolácie:	I/P – O/P: 100 MΩ/500 V==
Signál alarmu:	prostredníctvom kontaktov relé
Komunikácia:	prostredníctvom LIN-BUS
Režim spánku (režim so zníženou hlučnosťou):	prostredníctvom dial’kového ovládania (príslušenstvo)alebo DIP spínačov
Dial’kové ovládanie (príslušenstvo):	spínač zap./vyp., trojfarebná LED, spínateľný režim spánku
Skúška/certifikát:	CE

Ochranné zariadenia

	MCA12xx, MCA24xx
Na výstupnej strane je skrat: prúd sa zníži na 25 % maximálnej hodnoty prúdu
Prepätie: 16 V
Prehriatie nabíjačky batérií:	100 °C ± 5 °C (interne merané)
Prehriatie batérie:	52 °C ± 5 °C (so senzorom batérie)

Vstupné údaje

	MCA1215	MCA1225 MCA1235 MCA1250 MCA1280
Vstupné menovité napätie: 90 – 260 V~
Faktor korekcie výkonu: > 97 % (p né zaťaženie)
Vstupná frekvencia: 50 Hz – 60 Hz
Účinnosť pri 230 V~ :	8
Stratový prúd:	< 1 mA pri 240 V~
Vstupný prúd pri 100 V~ :	2,5 A	4,1 A	6,2 A	8,24 A	13,3 A
Vstupný prúd pri 240 V~ :	1,07 A	1,8 A	2,8 A	3,6 A	5,4 A

	MCA2415	MCA2425	MCA2440
Vstupné menovité napätie:	90 – 260 V~
Faktor korekcie výkonu:	>97 % (plné zaťaženie)
Vstupná frekvencia:	50 Hz – 60 Hz
Účinnosť pri 230 V~ :	90 %
Stratový prúd:	<1 mA pri 240 V~
Vstupný prúd pri 100 V~ :	4,2 A	8,3 A	13,3 A
Vstupný prúd pri 240 V~ :	1,7 A	3,6 A	5,4 A

Výstupné údaje

	MCA1215	MCA1225 MCA1235 MCA1250 MCA1280
Nabíjacie napätie: 14,4 V / 14,7 V
Udržiavacie nabíjanie: 13,8 V
Menovitý prúd: 15A 25A	35A 50A	80A
Nabíjací prúd: 0 – 15 A 0 – 25 A 0	-35 A 0 – 50	A 0 – 80	A
Výstupy:	1	2	2	3	3
ESB výstupy(štartovacia batéria):	1	1	1	–	–
ESB nabíjacie napätie :	13,8 V	13,8 V	13,8 V	–	–
ESB nabíjací prúd:	2 A	2 A	2 A	–	–

	MCA2415	MCA2425	MCA2440
Nabíjacie napätie:	28,8 V / 29,4 V
Udržiavacie nabíjanie:	27,6 V
Menovitý prúd:	12,5 A	25 A	40 A
Nabíjací prúd:	0 – 12,5 A	0 – 25 A 0	-40 A
Výstupy:	2	3	3

Rozmery a hmotnost'

	MCA1215 MCA1225 MCA1235
Rozmery D x Š x V (mm): 238 x 179 x 63 238 x 179 x 63 274 x 179 x 63
Hmotnost: 1,6 kg 1,7 kg 1,9 kg

	MCA1250 MCA1280
Rozmery D x Š x V (mm): 283 x 208,5 x 75 303 x 208.5 x 75
Hmotnosť: 3,1 kg 3,9 kg

	MCA2415 MCA	2425 MCA2440
Rozmery D x Š x V (mm): 238 x 179	x 63 283 x 208,5 x 75	303 x 208.5 x 75
Hmotnost:	1,6 kg	2,9 kg	3,9 kg

Technické údaje MCA-RC1 (príslušenstvo)

	MCA-RC1
Vstupné menovité napätie:	10,5 – 15 V=
Spotreba prúdu v pohotovostnom režime:	< 40 mA
Maximálna teplota okolia:	-10 °C – +45 °C
Teplota uskladnenia:	-30 °C – +70 °C

6.1 Modelové varianty prístroje

– Červená: Přípojka kladného pólu
