Produkttype	Trådløs telefon med digital telefonsvarer
Merke	Topcom
Modell	Diablo 151
Strømforsyning til håndsett	2 NiMH oppladbare batterier (type AAA, ikke inkludert)
Strømforsyning til base	Nettadapter (inkludert)
Telefonsvarerens kapasitet	11 minutters opptak
Antall numre i minnet	10 indirekte numre + 3 direkte tilganger
Anropsliste	10 numre med anropsidentifikasjon (Caller ID)
Rekkevidde	Omtrent 50 meter innendørs, 300 meter utendørs
Skjerm	LCD-bakgrunnsbelyst med indikator for lading og mottak
Ringetoner	Polyfone, 5 melodier for ekstern og intern, justerbar volum
Hovedfunksjoner	Innkommende/utgående anrop, gjenoppringing, minne, telefonsvarer, personsøking, tastaturlås, hemmelig (mute/demp)
Kompatibilitet	DTMF-valg (ton) eller pulsvalg
Vedlikehold og rengjøring	Tørk med en tørr, myk klut. Ikke bruk slipende rengjøringsmidler.
Sikkerhet	3-sifret sikkerhetskode for fjernaksess, tastaturlås
Reservedeler og reparerbarhet	Oppladbare batterier som kan skiftes (type AAA). Standard strømadapter. Reparasjon av autorisert service.
Generell informasjon	Språket for intern stemme: engelsk eller tysk avhengig av land. Bruksanvisning tilgjengelig på flere språk.

Ofte stilte spørsmål - Diablo 151 TOPCOM

Hvordan stiller jeg inn dato og klokkeslett på Topcom Diablo 151?

Trykk og hold inne Programmering-knappen til programikonet blinker. Trykk på Programmering igjen for å få tilgang til innstilling av dato/klokkeslett. Skriv inn dato i formatet DD-MM og klokkeslett i formatet TT:MM ved hjelp av talltastene. Bruk navigasjonstastene for å flytte markøren. Bekreft med Programmering-knappen.

Hvordan spiller jeg inn en utgående melding (OGM)?

Trykk på Telefonsvarer-knappen for å gå inn i telefonsvarermodus. Trykk på 8 for å få tilgang til menyen for utgående meldinger. Trykk deretter på 3 for å spille inn OGM 1 eller 4 for OGM 2. Snakk etter pipetonen. Trykk på en hvilken som helst tast for å stoppe opptaket. Bekreft med #.

Hvordan sjekker jeg telefonsvarermeldinger eksternt?

Ring ditt eget nummer. Når telefonsvareren svarer og du hører den utgående meldingen, trykk og hold inne *. Systemet ber deg om VIP-koden. Skriv inn den 3-sifrede sikkerhetskoden (standard 123). Hvis det finnes meldinger, vil de bli lest automatisk. Bruk tastene for å navigere: 2 for å lese alle meldinger, 5 for å slette, 1 for hovedmeny.

Hvordan låser jeg tastaturet på håndsettet?

Trykk og hold inne låseknappen (indikert med en hengelås, vanligvis *-tasten eller en dedikert tast). Låseikonet vises på skjermen. For å låse opp, trykk to ganger på samme knapp.

Hva gjør jeg hvis håndsettet ikke ringer eller volumet er for lavt?

Sjekk at telefonsvareren ikke er i stille modus. Trykk og hold inne Programmering-knappen for å få tilgang til innstillinger. Bruk navigasjonstastene for å velge volum for ekstern og intern ringetone (fra Av til 5). Forsikre deg om at volumet ikke er satt til Av.

Hvordan lagrer jeg et nummer i direkteminne (taster 1, 2, 3)?

Trykk kort på Minne, og hold den inne til programikonet vises. Trykk og hold inne en av tastene 1, 2 eller 3 til 'Sx-' vises. Skriv inn nummeret (maks 24 sifre). Trykk på Minne for å bekrefte. Nummeret ringes ved å holde tasten inne i hvilemodus.

Hvordan sletter jeg alle meldinger på telefonsvareren?

Trykk på Telefonsvarer-knappen. Bruk 2 for å lese alle meldinger. Når avspillingen er ferdig, spør den interne stemmen om du vil slette. Trykk på 5 for å bekrefte. Da slettes alle meldinger.

Hva betyr det blinkende batteriikonet?

Det blinkende batteriikonet indikerer at batteriene er svake. Sett håndsettet i baseenheten for å lade. Hvis batteriene er helt tomme, vil håndsettet ikke fungere. Bruk oppladbare NiMH-batterier av type AAA.

Hvordan ringer jeg med forberedt nummervalg?

Skriv inn ønsket telefonnummer med tastaturet. Du kan rette en feil ved å trykke på Hemmelig-knappen. Trykk deretter på Løft av-knappen for å ringe. For å avslutte samtalen, trykk på Legg på-knappen.

Telefonsvareren aktiveres ikke når jeg er borte, hva gjør jeg?

Sjekk at telefonsvareren er på (TAM-ikonet vises på skjermen). Trykk på Telefonsvarer-knappen, deretter på 7 for å aktivere/deaktivere. Forsikre deg om at antall ringetoner er innstilt (standard 6). Hvis minnet er fullt, slett gamle meldinger. Hvis problemet vedvarer, tilbakestill enheten eller kontakt kundeservice.

BRUKSANVISNING Diablo 151 TOPCOM

5.7.5 Sentralens melodi og lydstyrke

Når tastaturet er låst, vil det ikke ha noen effekt å trykke på en knapp under standby (bortsett fra å holde -tasten). Trykk på -tasten, og hold den nede. → vises i displayet og tastaturet er låst. → Trykk to ganger på -tasten for å låse tastaturet opp.

5.9 Slå håndsettet AV/PÅ

Trykk på og hold den nede for å slå av. Trykk på i 2 sekunder for å slå på igjen.

6 Nummerviserfunksjon (viser telefonnummeret for innkommende anrop)

Gå til den forrige meldingen ved å trykke to ganger på

Avbryte avlyttingen ved å trykke på . Starte avlyttingen på nytt ved å trykke på

Gå til neste melding ved å trykke på

1 T-tast (se utbrettssiden for bildet)

1. Mute-tast (mikrofonsperre)
2. Repetisjon/Pause-tast O/p
3. Legg på-tast/Strøm AV-knapp /
4. Talltaster
5. Tastelås
6. Telefonsvarer-knapp
7. Flash R/ INT
8. Blaned

1. Svar-tast

Anropslogg/bla opp /

1. Programmere-/Minne-tast /
2. Søke-tast (for å finne håndsettet)
3. Lade-indikator / tilkoblet (Lysdiode)

2 Display

	Du er online INT = Intern kommunikasjon EXT = Ekstern kommunikasjon		Ikke flere nummer til venstre Ikke flere nummer til høyre
	Nye nummer i ringelisten		Programmeringsmodus
	Tastaturet er{låst	-x- hh:mm	x=händsettnummer Klokkeslett: hh = timer (hours), mm = minutter
	Antennen indikerer mottakskvaliteten Antennen blinker{når handsettet er utenfor dekningsområdet!		Besvarte/Ubesvarte anrop
	Telefonbok lagret i minnet hentes fram eller er valgt		- Fast = Telefonsvarer PÅ - Blinker = Nye beskjeder

3 Installasjon (se bilde på utbrettsiden)

4 Indikering for lavt batteri

Når batteriene er som nye, kan håndsettet brukes lenger. Fullt batteri Tomt batteri

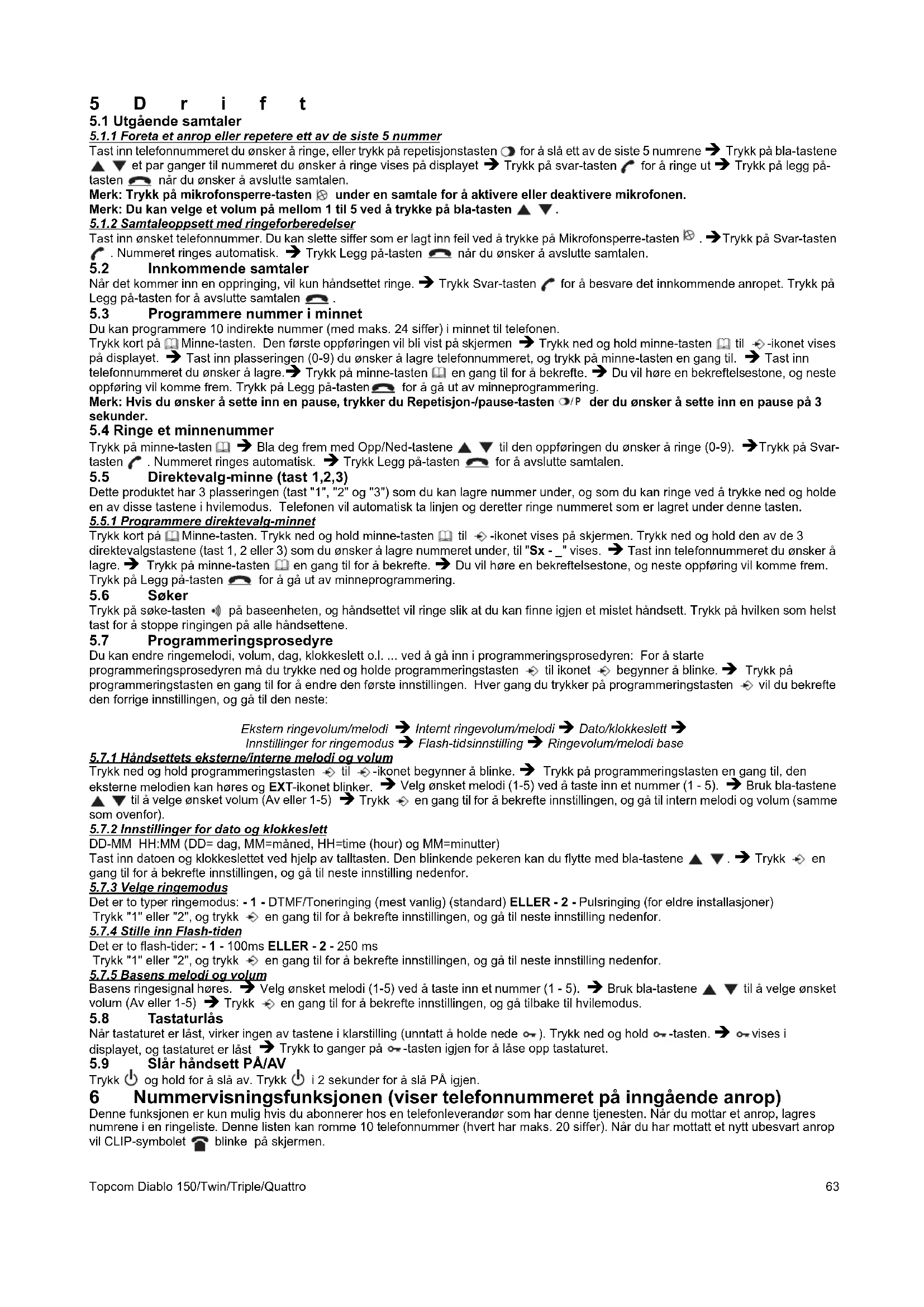

5.1 Utgående samtaler

5.1.2 Samtaleoppsett med ringeforberedelser

Tast inn ønsket telefonnummer. Du kan slette siffer som er lagt inn feil ved å trykke på Mikrofonsperre-tasten. Trykk på Svar-tasten. Nummeret ringes automatisk. Trykk Legg på-tasten når du ønsker å avslutte samtalen.

5.2 Innkommende samtaler

Når det kommer inn en oppringing, vil kun håndsettet ringe. Trykk Svar-tasten for å besvare det innkommende anropet. Trykk på Legg på-tasten for å avslutte samtalen.

5.3 Programmere nummer i minnet

Du kan programmere 10 indirekte nummer (med maks. 24 siffer) i minnet til telefonen.

Trykk kort på Minne-tasten. Den første oppføringen vil bli vist på skjermen. Trykk ned og hold minne-tasten til -ikonet vises på displayet. Tast inn plasseringen (0-9) du ønsker å lagre telefonnummeret, og trykk på minne-tasten en gang til. Tast inn telefonnummeret du ønsker å lagre. Trykk på minne-tasten en gang til for å bekrefte. Du vil høre en bekreftelsestone, og neste oppføring vil komme frem. Trykk på Legg på-tasten for å gå ut av minneprogrammering.

Merk: Hvis du ønsker å sette inn en pause, trykker du Repetisjon-/pause-tasten der du ønsker å sette inn en pause på 3 sekunder.

5.4 Ringe et minnenummer

Trykk på minne-tasten. Bla deg frem med Opp/Ned-tastene til den oppføringen du ønsker å ringe (0-9). Trykk på Svar-tasten. Nummeret ringes automatisk. Trykk Legg på-tasten for å avslutte samtalen.

5.5 Direktevalg-minne (tast 1,2,3)

Dette produktet har 3 plasseringer (tast "1", "2" og "3") som du kan lagre nummer under, og som du kan ringe ved å trykke ned og holde en av disse tastene i hvilemodus. Telefonen vil automatisk ta linjen og deretter ringe nummeret som er lagret under denne tasten.

5.5.1 Programmere direktevalg-minnet

Trykk kort på Minne-tasten. Trykk ned og hold minne-tasten til -ikonet vises på skjermen. Trykk ned og hold den av de 3 direktevalgtastene (tast 1, 2 eller 3) som du ønsker å lagre nummeret under, til "Sx - " vises. Tast inn telefonnummeret du ønsker å lagre. Trykk på minne-tasten en gang til for å bekrefte. Du vil høre en bekreftelsestone, og neste oppføring vil komme frem. Trykk på Legg på-tasten for å gå ut av minneprogrammering.

5.6 Søker

Trykk på søke-tasten på baseenheten, og håndsettet vil ringe slik at du kan finne igjen et mistet håndsett. Trykk på hvilken som helst tast for å stoppe ringingen på alle håndsettene.

5.7 Programmeringsprosedyre

Du kan endre ringemelodi, volum, dag, klokkeslett o.l. ved å gå inn i programmeringsprosedyren: For å starte programmeringsprosedyren må du trykke ned og holde programmeringstasten til ikonet begynner å blinke. Trykk på programmeringstasten en gang til for å endre den første innstillingen. Hver gang du trykker på programmeringstasten vil du bekrefte den forrige innstillingen, og gå til den neste:

Ekstern ringevolum/melodi → Intern ringevolum/melodi → Dato/klokkeslett → Innstillinger for ringemodus → Flash-tidsinnstilling → Ringevolum/melodi base

5.7.1 Håndsettets eksterne/interne melodi og volum

Trykk ned og hold programmeringstasten ⇔ til ⇔-ikonet begynner å blinke. Trykk på programmeringstasten en gang til, den eksterne melodien kan høres og EXT-ikonet blinker. Velg ønsket melodi (1-5) ved å taste inn et nummer (1-5). Bruk bla-tastene til å velge ønsket volum (Av eller 1-5). Trykk en gang til for å bekrefte innstillingen, og gå til intern melodi og volum (samme som ovenfor).

5.7.2 Innstillinger for dato og klokkeslett

DD-MM HH:MM (DD= dag, MM=måned, HH=time (hour) og MM=minutter). Tast inn datoen og klokkeslettet ved hjelp av tallasten. Den blinkende pekeren kan du flytte med bla-tastene ▲▼. → Trykk en gang til for å bekrefte innstillingen, og gå til neste innstilling nedenfor.

5.7.3 Velge ringemodus

Det er to typer ringemodus: - 1 - DTMF/Tonering (mest vanlig) (standard) ELLER - 2 - Pulsring (for eldre installasjoner). Trykk "1" eller "2", og trykk ⇔ en gang til for å bekrefte innstillingen, og gå til neste innstilling nedenfor.

5.7.4 Stille inn Flash-tiden

Det er to flash-tider: - 1 - 100ms ELLER - 2 - 250 ms

Trykk "1" eller "2", og trykk ⇔ en gang til for å bekrefte innstillingen, og gå til neste innstilling nedenfor.

5.7.5 Basens melodi og volum

Basens ringsignal høres. → Velg ønsket melodi (1-5) ved å taste inn et nummer (1-5). → Bruk bla-tastene ▲▼ til å velge ønsket volum (Av eller 1-5). → Trykk → en gang til for å bekrefte innstillingen, og gå tilbake til hvilemodus.

5.8 Tastaturås

Når tastaturet er LÅST, virker ingen av tastene i klarstilling (unntatt å holde nede Ø). Trykk ned og hold Ø-tasten. → Ø vises i displayet, og tastaturet er LÅST → Trykk to ganger på Ø-tasten igjen for å låse opp tastaturet.

5.9 Slå håndsett PÅ/AV

Trykk og hold for å slå av. Trykk i 2 sekunder for å slå på igjen.

6 Nummervisningsfunksjonen (viser telefonnummeret på inngående anrop)

Trykk på ringelogg-tasten. Sist mottatte samtale vises i displayet. Hvis ringelisten er tom, viser displayet "--------". -ikonet vises ved besvarte anrop, og -ikonet på ubesvarte → Trykk programmerings-tasten for å vise de andre tallene (flere enn 12), eller for å vise dato og klokkeslett. Bruk bla-tastene til å bla deg til forrige anrop. Når du kommer øverst eller nederst på listen, vil en feiltone kunne høres. Du kan gå ut av ringelisten ved å trykke på Legg på-tasten. Du kan ringe nummeret ved å trykke på Svar-tasten.

7 Telefonsvarer

Diablo har en innebygd digital telefonsvarer med innspillingskapasitet på 11 minutter. Telefonsvareren kan kun betjenes fra håndsettet og eksternt fra. Den kan spille inn to utgående beskjeder (OGM 1 og OGM 2) (maksimum 3 min.).

Det er to muligheter:

Med OGM 1 kan den som ringer legge igjen en beskjed. Med OGM 2 gis bare den utgående beskjeden uten at oppringeren kan legge igjen beskjed. En intern melding vil bekrefte forskjellig informasjon, som dag og klokkeslett for anropet, som innstillinger som sikkerhetskode, ringetoner,... Språket på den interne stemmen avhenger av i hvilket land maskinen er solgt (engelsk eller tysk). Maks. innspillingstid for hver innkommende beskjed = 2 min.

7.1 Display

TAM-ikonet 品 kommer fram når telefonsvareren er slått PÅ. Det begynner å blinke hvis nye meldinger er mottatt (uansett om telefonsvarer befinner seg i ON/OFF-modus). Hvis telefonsvareren er slått av, vil ikke 品-ikonet vises.

-ikonet vil blinke hurtig hvis det interne minnet er fullt, og ingen nye beskjeder kan spilles inn.

Når du går inn i telefonsvarermodus (se under), viser displayet følgende hvis:

• Ingen nye beskjeder er mottatt: ' - og et blinkende o-o -ikon.
• Hvis nye beskjeder er mottatt, vil enheten begynne å spille av beskjedene og vise ' -NN- -MM-'. NN = totalt antall beskjeder og MM = tallet er beskjeden som nettopp er spilt.

7.2 Gå inn i svarkontroll-modus

For å starte telefonsvareren, må du trykke telefonsvarer-tasten O. Hvis du har nye beskjeder, blir beskjedene spilt av til håndsettet. Hvis alle nye beskjeder er spilt, kan de nye beskjedene slettes hvis du trykker på tasten innen 8 sekunder etter slutten av den siste beskjeden. Trykk tasten igjen for å gå ut av svarkontroll-modus. Hvis ingen instruksjoner er mottatt i løpet av 8 sekunder, skal enheten gå tilbake til klarstilling.

Følgende funksjoner er tilgjengelige under hver talltast:

'1' For å høre på hovedmenyen '2' For å spille alle beskjeder '3' For å spille nye beskjeder '4' For å gå tilbake under avspilling av beskjed '5' For å slette beskjeder '6' For å gå framover under avspilling av beskjed '7' For å slå telefonsvareren på eller av '8' For å høre på den utgående beskjedmenyen '9' For å stille sikkerhetskoden '0' For å stille gegen * For å stille svarforsinkelsen For å spille inn et memo

7.2.1 Slå telefonsvareren av/på

Hvis telefonsvareren er på, kommer [O O] -ikonet fram i displayet i standby (eller blinker når det er nye beskjeder), og maskinen vil automatisk svare etter et antall ring (\$7.2.2). Trykk 'T' for å slå den på eller av.

Selv om telefonsvareren er av, vil den svare automatisk etter 10 ring for å aktivere fjernbetjeningen (7.4)

Du kan stille inn antall ring som telefonsvareren skal svare etter fra

2-9 og TS (Sparer telleskritt). Standardinnstillingen er 6 ring. I funksjonen Sparer tellerskritt vil maskinen svare etter 6 ring hvis det ikke er nye beskjeder, og etter 2 ring hvis det er nye beskjeder. Hvis det ikke er noen nye beskjeder og du ringer telefonsvareren for å sjekke beskjedene dine eksternt fra (§ 7.4), kan du legge på etter det 2. ringsignalet. Du betaler ikke noe, og du vet at du ikke har noen beskjeder.

For å sjekke virkelig antall ringsignaler, trykker du to ganger på *-tasten. En stemme vil spille av antall ring.

Trykk på *'-tasten etterfulgt av #'-tasten for å stille antall ringetoner. Legg inn antall ringsignaler du ønsker (2-9) eller trykk '1' for å spare telleskritt.

7.2.3 Stille inn dag

Trykk 0' etterfulgt av ** for å høre på den aktuelle dagen.

Trykk 0' etterfulgt av #' for å stille inn dagen. Legg inn dagen '1= søndag, 2= mandag...7= lørdag

Hvis datoen legges inn riktig, vil enheten annonsere den nye innstillingen.

7.2.4 Minne fullt

Hvis minnet er fullt, vil AV/PA-ikonet på telefonsvareren blinke hurtig i displayet (0,5 sek.

AV/PA). Hvis telefonsvareren er slått på og det kommer inn et anrop, vil maskinen automatisk spille OGM 2 (telefonsvarer-funksjon uten innspilt melding fra den som ringer).

Når man hører på meldingene, vil den interne stemmen annonsere at minnet er fullt og deretter spille av meldingene.

Slett noen eller alle meldingene etter at du har hørt på dem. Minnet er nok en gang ledig.

7.2.5 Programmere sikkerhetskoden

Sikkerhetskoden er en 3-sifret kode som brukes til å fjernstyre maskinen (§ 7.4). Sikkerhetskoden er som standard satt til '123'. Du kan høre den aktuelle sikkerhetskoden ved å legge inn '9' etterfulgt av #'-tasten.

For å sette en ny sikkerhetskode trykker du '9' + '*'. Tast inn den nye koden (3 siffer) etter tonen, og bekreft med #'-tasten.

7.2.6 Spille inn og velge en utgående melding

Trykk '8' for å gå inn i den utgående beskjedmenyen. Følgende alternativer er tilgjengelige:

1' Høre på hovedmenyen 2' Spille innstilt OGM 3' Spille inn OGM 1 4' Spille inn OGM 2

5' Velge OGM 1

6' Velge OGM 2

8' Høre på OGM hovedmenyen igjen

7.3 Drift

Hvis man mottar et anrop og telefonsvareren er slått på, vil den automatisk svare på anropet etter valgt antall ring. Hvis utgående melding 1 er valgt, spilles meldingen, et pipsignal høres og den som ringer kan legge igjen en beskjed (maks. 3 minutter). Hvis utgående melding 2 er valgt, etter pipsignalet, frakobles linjen automatisk. Den som ringer kan ikke legge igjen en beskjed.

MERK: Hvis det i løpet av svarekkefølgen blir sagt noe på 8 sekunder, frakobles linjen automatisk.

7.3.1 Samtalefiltrering

Denne funksjonen er praktisk hvis du bare ønsker å svare på bestemte anrop. I løpet av innkommende anrop kan du filtrere anropet og høre hvem som ringer. Du kan høre den utgående beskjeden og vedkommende som legger igjen en beskjed ved å trykke på telefonsvarerknappen... ved å trykke på telefonsvarer-knappen....

7.3.2 Spille inn en memo

En memo betraktes som en innkommende melding som kan besvares senere av brukeren. Maks. innspillingstid for en memo er 3 minutter. Trykk på telefonsvarer-tasten og begynn å snakke etter tonen og trykk # for å stoppe innspillingen.

7.3.3 Spille av innkommende beskjeder og memoer

Trykk på telefonsvarer-tasten for å gå inn i svar-modus.

Trykk for å spille av alle meldingene og memoene.

Trykk for å spille av bare de nye beskjedene og memoene.

For hver melding annonserer den interne stemmen dagen og klokkeslettet meldingen ble spilt inn.

Under avspillingen kan du:

Gå til forrige beskjed ved å trykke -tasten to ganger.

Avbryt avspillingen ved å trykke Trykk igjen for å repetere avspilling.

Starte avspilling av beskjed som forklart over.

Under avspilling av meldingen som skal slettes, trykk

Maskinen vil begynne å spille inn den neste meldingen.

b. Slette alle meldinger

Trykk for å bekrefte. Etter å ha trykket delete, bekrefter den interne stemmen at alle meldingene er slettet.

7.4 Fjernbetjening

Telefonsvareren kan fjernbetjenes med en telefon med tastatur (DTMF tonevalg).

Ring telefonsvareren din. - Telefonsvareren besvarer anropet, du hører den utgående meldingen og et pipesignal. - Etter pipesignalet, holder du * inne en stund. Enheten vil be deg taste VIP-koden. Tast inn sikkerhetskoden sakte (standard 123). Hvis sikkerhetskoden er feil, vil enheten bekrefte og be deg legge inn på nytt. Hvis sikkerhetskoden er korrekt og enheten har nye beskjeder, vil den begynne å uttale antall nye meldinger og også spille dem. Når alle meldingene er spilt, vil enheten be deg trykke '5' for å slette gjeldende spilte meldinger, eller '1' for å høre hovedmenyen. - Hvis enheten ikke har noen nye meldinger, vil den si det og be deg trykke '1' for hovedmeny.
