BRUKSANVISNING HD 511 P Plus Kärcher

Miljobeskyttelse DA 2

Inden ibrugtagning . DA 3

Ibrugtagning DA 3

Betjening DA 4

Transport. DA 5

Opbevaring DA5

Henvisertil en mulig farlig situation,der kan fore til materiel skade.

fri for dãrlige lugter

• Maks. ialt 2000 μS/cm
  ** Provevolume 1 I, aflejringstid 30 min
  *** ingen silibende stoffer

Opsugning af vand fra abne beholderene

Pleje og vedligeholdelse

△FARE

Tilbehør og reservedele

Informationer om tilbehør og reservationele findes www.kaercher.com

Garanti

I de enkelte lande gelder de af vore forhandlere fastlagte garantibetingelser.

EU-overensstemmelses-erklæring

Før feste gangs bruk av apparatet, les dette originale braks

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til;neste eier.

Innholdsfortegnelse

Maskinorganer . NO 1

Sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sikkerhetsinnretninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Miljøvern. NO 2

Fordenasibruk. NO3

Taibruk NO3

Betjening. NO 3

Transport. NO 4

Lagring NO5

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Feilretting NO6

Vennlist fold ut illustrasjonsarket foran

1 Unionmutter
2 Dyse
3 Strälerør EASY!Lock
4 Händsrpøytepistol EASY!Force
5 Sikringslås
6 Avtrekkerhendel
7 Sikringshendel
8 Høyttrykksslange EASY!Lock
9 Skyvebøyle, oppe (uttrukket)
10 Skyvebøyle, nede (innskjøvet)
11 Holder til oppbevaring av en dyse med skruefeste eller en flaterengjører**
12 Dyseholder for treveisdyse**
13 Gripehandtak
14 Typeskilt
15 Glidesko
16 Høtrykkstilkobling EASY!Lock
17 Hjul
18 Dyseholder for rotordyse (rotordyse leveres kun for versjonene HD...Plus)
19 Stralerorholder med klemming, for transport
20 Sil

21 Vanntilkobling
22 Hylster straleror
23 Apparatbryter
24 Kabelholder
25 Baerehandtak
26 Stralerorholder uten klemming
27 Gummiband
28 Slangeholder
**ikke i leveransen

Fargemerking

-Betjeningselementer for rengjøringsprosessen er gule.

Anvisining om en mulig farlig situasjon som kan fore til store personskader ell er til ddo.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan.fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan fore til materielle skader.

Symboler på maskinen

Hoytrykkstraler kan vare farlige ved feil bruk. Stralen ma ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen se

I henhold til gjeldende forskritter skal maskinen aldri kobles til drikkevannsnettet uten systemskiller.

Det skal brukes en egnet systemskiller fra KARCHER aller alternativ en systemskiller iht. EN 12729 type BA.

Vann som har passert gjennom en sn systemskiller regnes ikke som drikkbart vann.

Forskriftsmessig bruk

Denne høytrykksvaskeren skal utelukken de anvendes

• til rengjøring med høytrykkstråle (f.eks. rengjøring av fasader, terrasser, hagemaskiner).

Rengjoringsmiddel kan tilsettes med alternativ tilbehør.

For hardnakket smuss anbefaler vi en rotordyse (leveres kun for versjonene HD...Plus)

Krav til vannkvalitet:

OBS

Som høytrykksmedium skal det bare brukes rent vann. Forurensninger fører til tidlig slitasje eller avleiringer i apparatet.

Hvis det brukes resirkulert vann, ma følgende grenseverdier ikke overskrides.

pH-verdi 6,5...9,5
elektrisk ledningsevne * Ledningsev-ne ferskvann +1200 μS/cm
utfellingsbare stoffer ** < 0,5 mg/l
avfilterbare stoffer *** < 50 mg/l
Hydrocarbonater < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Kalsium < 200 mg/l
Total hardhet < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kopper < 2 mg/l
Aktivt klor < 0,3 mg/l
uten ubehagelig lukt
* Maksimalt totalt 2000 μS/cm** Provevolum 1 I, utfellingstid 30 min*** ingen slipende stoffer

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for Å beskytteBrukeren og må ikke settes ut av drift eller omgås.

Trykkbryter

Når du slipper avtrekksspaken pa hundsprøytespistolen, slår en trykkbryter av pumpen og høytrykksstralen stopper. Når du betjener avtrekksspaken pa nytt, kobles pumpen inn igjen.

Miljøvern

	Materialet i emballasjen kan re-sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men le-ver den inn til resirkulering.
	Gamle apparater ineholder ver-difulle materialer som kan resirkuleres. Disse br leveres inn til gjenvinning. Batterier, olje og lignende stoffer pågressive komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede inn-samlingssystemer.

Elektriske og elektroniske apparater inneholder ofteder deler som kan utgjore en potensiell fare for helse og miljo ved feil bruk erler feil avfallsbehandling. Disse delene er imidertid ndvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Sett høytrykksdysen pa strålerøret.
Monter overfalsmutteren og trekk den til for hand (EASY!Lock).
Kolbe stralererret til handsprytepisto-len og stram den handfast (EA-SY!Lock).
Koble høyttrykkslangen med handsprøytepistolen og høyttrykkstilkoblingen på apparatet og stram (EASY!Lock).

Ta i bruk

ADVARSEL

Fare for personskade! Apparat, tilbehør, tilførssledninger og tilkoblinger ma vare i plettfri tilstand. Maskinen skal ikke brukes dersom det ikke er i feilfri stand.

Elektrisk tinkobling

△FARE

Fare for personskade gjennom elektrisk stot.

• Maskinen skal kobles til strømnette med stopselet. Det er forbudt Å bruke en fast tinkobling til strømnette. Stopselet brukes for Å koble fra strømnette.
• Hvis det brukes skjoteledning må stopsel og kobl ing for dette vare vanntette.
• Bruk en skjeteledning med jordleder (verneklasse 1) og tilstrekkelig tverrsnitt (se "Tekniske data") ogvikle den helt av kabeltrommelen.

Se typeskilt/tekniske data for tilkoblingsverdier.

Vikel av strømkabelen og legg den på bakken.
Sett stöpselet i en veggkontakt.

Vanntilkobling

Tilkobling til vannledning

ADVARSEL

Folg vannverkets forskrifter.

I henhold til gjeldende forskrifter skal apparatet aldri kobles til drikkevannsnettet uten systemskiller.

Det skal brukes en egnet systemskiller fra KARCHER aller alternativ en systemskiller iht. EN 12729 type BA.

Vann som har passert gjennom en sn systemskiller regnes ikke som drikkart vann.

△FORSIKTIG

For tilkoblingsverdier, se Tekniske data.

Koble tilløpslangen (minimum lengde 7,5 meter, minimum diameter 1/2 ) til vanntilkoblingen på apparatet og til vanntilførselen (f.eks. vannkran).

Merknad:

Tilforselsslange er/DDe av leveringsomfang.
Apne vannkranen.

Suging av vann fra apen beholder

Ved bruk av maskinen i risikoomrader (f.eks.bensinstasjoner) magjeldende sikkerhetsforskrifter fofges.

Fare for personskade! Ved bruk, hold høytrykkspistol og strålerør med begge hender.

Fare for personskade! Avtrekksspaken og sikringsspaken ma ikke,Vare fastklemt under drift.

Fare for personskade! Kontakt kundeservice ved defekt sikringsspake.

Høytrykksstrålen kan utgjore fare for personskader. Før alt arbeid på apparatet mä du skyve sikringen på landsprøytepistolen forover.

△FORSIKTIG

Miljøskader. Motoren skal kun rengjores på steder med tilsvarende oljeutskiller.

Apne/lukke hundspritepistolen

Apne handsrpoytepistolen: Betjen sik-ringsspaken og avtrekkspaken.
Lukk handsprøytepistolen: Slipp sik-ringsspaken og avtrekkspaken.

Drift

Maskinen kan brukes staende aller liggende.

Merknad:

Apparatet er utstyrt med en trykkbryter. Motoren gär bare när handsprøytepistolen er apen.

Sett maskinbryteren i stilling "I".
Løsne händsprøytepistolen, ved at sikringen skyves bakover.
Apne hoytrykkspistolen.

Opphold i arbeidet

Lukk høytrykkspistolen. Apparatet slar seg av.
Sikre händsprøytpistolen, for a gjore dette skyves sikringen forover.

Etter avbrudd:

Løsne händsprøytepistolen, ved at sikringen skyves bakover.
Apne hoytrykkspistol. Apparatet slar seg pa igjen.

Slå maskinen av

Steng vanntilforselen.
Apne hoytrykkspistolen.
→ Slå på pumpen med apparatets bryter og la den gå i 5-10 sekunder.
Lukk høytrykkspistolen.
Sett hovedbryteren til "0/OFF".
Trekk ut stopselet (torre hender) fra stikkontakten.

Fjerne vanntilkoblingen.
Trykk på sprøytepistolen til apparatet er trykkløst.
Sikre handsprøytpistolen, for a gjore dette skyves sikringen forover.

Oppbevaring av apparatet

Sett stralererret med hoytrykkspistol i hylsteret for straleror og las det i straler- rortholderen.
Vikle strømkabelen på koabelholderen.
Fest stopselet med montert clips.
Skyv inn skyveboylen.
Vikle opp høytrykksslangen og heng den i slangeopphenge.

Frostbeskytse

OBS

Frost ødelegger apparatet dersom det ikke er helt tomt for vann.

Lagre apparatet pa et frostfritt sted.

Tapput vannet.
Pump vanlig frostvæske gjennom appar- ratet.

Merknad:

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

OBS

Beskytt avtrekkspaken mot skade under transport.

Hold fast i handtakene for a bare appa- ratet.
Ved transport i kjoretøyer skal apparatet sikres mot a skli eller velte etter de til enhver tid gjeldende regler.
For transport over lengere strekninger, trekk skyvebøylen ut til endepositionjon og trekk apparatet på skyvebøylen etter deg.
Trekk opp maskinen trinn for trinn i trapping. Glidekulene beskytter da huset mot skader.

Holder for flaterengjører

Sett tilkoblingsstussen for flaterengjøreren på holderen på høytrykksvasken.
→ Skru pa festemutteren.

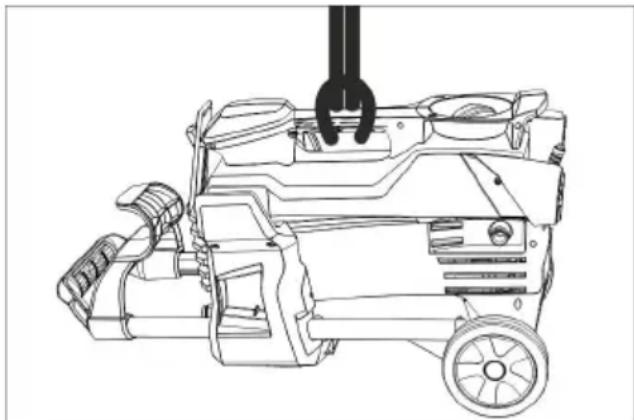

Krantransport

Fest lofteinnretningen på maskinenes baeehandtak.

Fare for skader på grunn av maskin som faller ned.

• Lokale forskrifter for ulykkesforebygging og sikkerhetsanvisingene skal følges.
• Før haver transport med kran skal barehandtaket kontrolleres for skader.
• Før haver transport med kran skal lofteutstyret kontrolleres for skader.
• Løft maskinen kun i händtaket.
• Det mä ikke brukes anslagskjeden.
• Sikre lofteinnretning mot utilsiktet opp-henging av lasten.
  -Ta av straleroret med hoytrykkspistol, dyser, flaterengjorer og andre Iose gjenstander forr transport med kran.
• Under løftingen skal det ikke Transporteres gjenstander på maskinen.
• Maskinen må bare Transporteres med kranen av personer som er undervist i betjening av kranen.
• Ikke sta underlasten.
  Pass på at personer ikke oppholder seg i kranens faresone.
• La ikke maskinen henge på kranen uten oppsyn.

Lagring

△FORSIKTIG

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lag-ring.

Dette apparatet skal kun lagres innendors.

Pleie og vedlikehold

△FARE

Fare for eprsonskader ved utilisektet oppstart a apparat og fra elektrisk stot.
Før alt arbeide på apparatet skal apparatetslas av og strømkabelen trekkes ut.

Sikkerhetsinspeksjon/vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon aller innga en servicekontrakt med din forhandler. Spør din forhandler om råd og veiledning.

Før haverigangsetting

Kontroller den elektriske ledningen for evt. skader (fare for elektrisk støt). La en service-montør eller en autorisert elektriker skiffe ledningen umiddelbart dersom den er skadet.
Kontroller høytrykkslange for skader (fare for sprekk). Høytrykkslanger med skader på skiftes ut umiddelbart.
Kontroller pumpen for EVT. lekkasjer. 3 drypp i minutet under pumpen er tillatt. Ved større lekkasjer mA pumpenkontroleres av en servicemontor.

Ukentlig

Rengjør sil i vanntilkobling.

Rengjør sil i vanntilkobling

Ta ut silen.
Rengjør silen utvendig og skyll den.
Sett inn silen.

Etter 500 driftstimer, minimum Årlig

La kundeservice gjennomfrole vedlikethold av maskinen.

Feilretting

△FARE

Fare for epronskader ved utilsiktet oppstart a apparat og fra elektrisk stot.

• Før alt arbeide på apparatet skal apparatet slås av og stromkabelen trekkes ut.
• Elektriske komponenter mA kun kontrolleres og repareres av en servicemontør erler en autorisert elektriker.
• Ved feil som ikke ernevnt i dette kapittel, i tvilstilfeller og ved anvisninger om dette, på det tas kontakt med en servicemontør.

Apparatet gär ikke

Kontroller den elektriske ledningen for EVT. skader.
Kontroller nettspenningen.
Dersom maskinen er overoppvarmet: Sett maskinbryteren i stilling "0". La maskinen kjoles ned i minst 15 minutter.

Sett maskinbryteren i stilling "1".
Ved elektriske feil, ta kontakt med en servicemontør.

Høytrykksvaskeren bygger ikke opp trykk

Kontroller dysestørrelse, monter korrekt dyse.
Luft maskinen (se: "Betjening").
Rengjør sil i vanntilkobling.
Kontroller vanntilforselsmengden (se Tekniske data).
Rengjor dyse.
Sett pà dysen.
Ta Kontakt med en servicemontør ved behov.

Lekkasje fra pumpe

3 drypp i minuttet under pumpen er tillatt.
Ved større utetthet skal apparatet kon-trolleres av kundeservice.

Pumpen banker

Kontroller at sugeslangen for vann er tett.
Luft maskinen (se: "Betjening").
Ta Kontakt med en servicemontør ved behov.

Tilbehør og reservationeder

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservationeder finner du på www.kaercher.com.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersomppekan fores tilbake til material-ller produksjonsfeit.Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

EU-samsvarserklæring

Vi erklærhermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til bade design, konstruksjon og type markedsfort av oss. Vedendringer på maskinen som er utfort uten vart samtykke, misterijke erklaringensin gyldighet.

Produkt: Høytrykksvasker

Type: 1.520-xxx

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 4/9 P HD 4/9 P HD 5/11 P
		GB KAP SA
Nettilkobling
Spenning V 110 120 220
Strømtype Hz 50 60
Kapasitet kW 1,4 1,3 2,0
Sikringer (trege, type C) A 15 13
Beskyttelsestype -- IPX5
Skjøteledning, maks. 30 m(Verneklasse 1)	mm2	2,5
Vanntilkobling
Vanntilførsels-temperatur (max)	°C	60
Tilførselsmengde (min)	l/min	9,5		12
Sugehøyde fra øpen beholder 20 °C m		0,5
Tilførselstrykk (max)	MPa	1
Effektspesifikasjoner
Arbeidstrykk vann (med standarddyse)	MPa	9		11
Dysestørrelse på standarddyse	--	030		036
Maks. driftsovertrykk	MPa	12	13	16,5
Vannmengde	l/min	6,5 6,2 8,0
Reykylkraft høytrykkspistol (maks.)	N	14,76		20,4
Registrende verdier etter EN 60335-2-79
Hånd-arm vibrasjonsverdi	m/s2	<2,5 2,1	3,2
Usikkerhet K	m/s2	0,6 0,7	0,8
Støytrykksnivå LpA	dB(A)	70	69	73
Usikkerhet KpA	dB(A)	3
Støyeffektnivå LWA + usikkerhet KWA	dB(A)	85	85	89
Mål og vekt
Lengde	mm	351
Bredde	mm	312
Høyde	mm	904
Typisk driftsvekt	kg	21,6	20,5	21,0
Type HD 5/11 P HD 5/11 P HD 5/11 P
		EUCH	ARCN	GBAU
Nettilkobling
Spenning V 230 220 230...240
Strømtype Hz 50
Kapasitet kW 2,2
Sikringer (trege, type C) A 10
Beskyttermese-type -- IPX5
Skjøteledning, maks. 30 m(Verneklasse 1)	mm2	2,5
Vanntilkobling
Vanntilførsels-temperatur (max) °C 60
Tilførselsmengde (min)	l/min	12
Sugehøyde fra øpen beholder 20 °C	m	0,5
Tilførselstrykk (max)	MPa	1
Effektspesifikasjoner
Arbeidstrykk vann (med standarddyse)	MPa	11
Dysestørrelse på standarddyse	--	036
Maks. driftsovertrykk	MPa	16
Vannmengde	l/min	8,1
Reykylkraft høytrykkspistol (maks.)	N 20,4
Registrende verdier etter EN 60335-2-79
Hånd-arm vibrasjonsverdi	m/s2	2,7
Usikkerhet K	m/s2	0,8
Støytrykksnivå LpA	dB(A)	73
Usikkerhet KpA	dB(A)	3
Støyeffektnivå LWA + usikkerhet KWA	dB(A)	89
Mål og vekt
Lengde	mm	351
Bredde	mm	312
Høyde	mm	904
Typisk driftsvekt	kg	20,5
