BRUKSANVISNING MagicSpeed MS880 WAECO

➤ Kontroller hastighetssignalet på elektronikkmodulen til hastighetsregula- toren: – Koble den røde ledningen på voltmeteret eller oscilloskopet til den blå ledningen i forbindelsespluggen på elektronikkmodulen. – Koble den andre ledningen på voltmeteret eller oscilloskopet til jord. ➤ Forsikre deg om at signalet på elektronikkmodulen stemmer med kjøre- tøysignalet. Når hastighetssignalet på elektronikkmodulen stemmer over ens med kjøre- tøysignalet, kan feilen skyldes feil PPM-innstilling. Når registreringen av has- tighetssignalet hhv. turtallssignalet ble valgt via den gule ledningen, arbeider ikke hastighetsregulatoren via hastighetssignalet (blå ledning). ➤ Endre PPM-innstillingen, se «Starte automatikkmodus» på side 96. Elektronikkmodulen endrer ikke motorturtallet i diagnosemodus B ➤ Utfør alle andre tester av diagnosemodusen på nytt for å garantere at pro- blemet ikke skyldes de elektriske forbindelsene eller betjeningselementet. ➤ Slå av tenningen. ➤ Gå ut av diagnosemodus. ➤ La tenningen være avslått i noen sekunder. ➤ Trykk på SET-tasten igjen og hold den nede. ➤ Start kjøretøyet på nytt for å starte diagnosemodusen. ➤ Gjenta på nytt diagnosemodus B. ➤ Forsikre deg om at starteren ikke arbeider. ➤ Kontroller pluggforbindelsen til elektronikkmodulen og påse at kabelen sitter som den skal og pluggens fargekoding. ➤ Bruk et voltmeter for å kontrollere at ingen kabler i kabeltreet er skadet. _Diag_MS880.book Seite 93 Donnerstag, 26. April 2012 7:32 19NO Hente hastighetssignaler/motorturtallssignaler MagicSpeed MS880

Bruk et voltmeter til å teste det valgte signalet, og gå fram på følgende måte:

MERK Påse at alle digitale voltmetere måler den effektive spenningen når de arbeider i vekselspenningsområdet. ➤ Koble den røde ledningen til voltmeteret til hastighetssignalet som du har valgt. ➤ Koble den svarte ledningen til voltmeteret til kjøretøyets jord. ➤ Kjør kjøretøyet med innkoblingshastigheten til hastighetsregulatoren (ca. 40 km/t). ➤ Mål den effektive spenningen til signalet. Posisjon Spenning

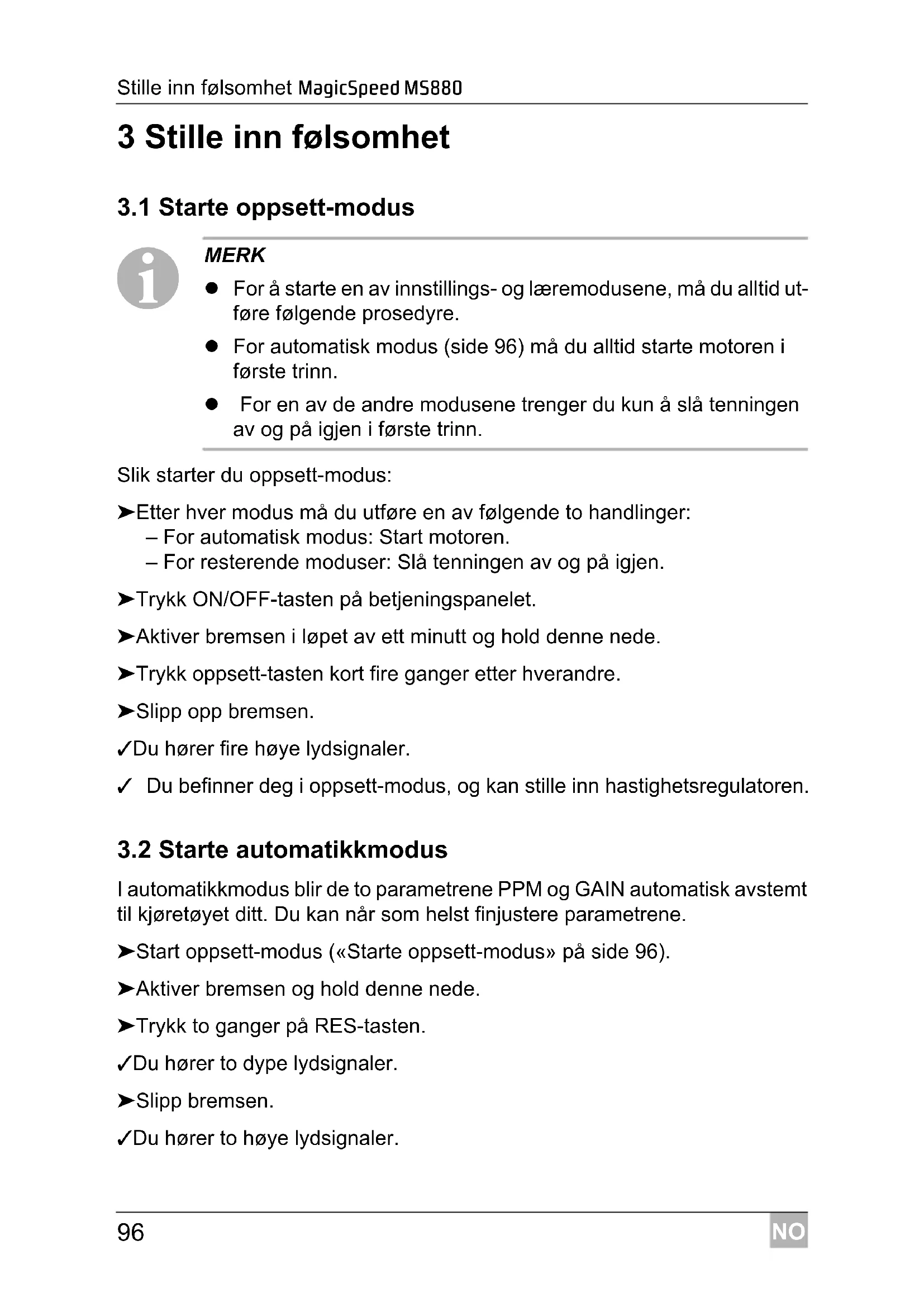

3 Stille inn følsomhet

MERK For å starte en av innstillings- og læremodusene, må du alltid ut- føre følgende prosedyre. For automatisk modus (side 96) må du alltid starte motoren i første trinn. For en av de andre modusene trenger du kun å slå tenningen av og på igjen i første trinn. Slik starter du oppsett-modus: ➤ Etter hver modus må du utføre en av følgende to handlinger: – For automatisk modus: Start motoren. – For resterende moduser: Slå tenningen av og på igjen. ➤ Trykk ON/OFF-tasten på betjeningspanelet. ➤ Aktiver bremsen i løpet av ett minutt og hold denne nede. ➤ Trykk oppsett-tasten kort fire ganger etter hverandre. ➤ Slipp opp bremsen. ✓ Du hører fire høye lydsignaler. ✓ Du befinner deg i oppsett-modus, og kan stille inn hastighetsregulatoren.

3.2 Starte automatikkmodus

I automatikkmodus blir de to parametrene PPM og GAIN automatisk avstemt til kjøretøyet ditt. Du kan når som helst finjustere parametrene. ➤ Start oppsett-modus («Starte oppsett-modus» på side 96). ➤ Aktiver bremsen og hold denne nede. ➤ Trykk to ganger på RES-tasten. ✓ Du hører to dype lydsignaler. ➤ Slipp bremsen. ✓ Du hører to høye lydsignaler. _Diag_MS880.book Seite 96 Donnerstag, 26. April 2012 7:32 19NO MagicSpeed MS880 Stille inn følsomhet

MERK Hvis du hører mer enn to lydsignal, gjentar du prosessen. ➤ Kjør kjøretøyet med en hastighet på 70 km/t, slik at parametrene PPM og GAIN kan stilles inn automatisk. ➤ Trykk på SET-tasten. ✓ Hastighetsregulatoren slås på. Hvis hastighetsregulatoren ikke overfører hastigheten mykt eller hvis den la- grede verdien ikke overføres: ➤ Trykk på tasten SET for å øke verdien, eller ➤ ... trykk på tasten RES for å redusere verdien. ✓ Du hører et lydsignal for hvert tastetrykk. Den aktuelle verdien vises via antall lyder (3 – 14 lyder). I fabrikkinnstilling høres 5 lyder. ➤ Aktiver bremsen for å lagre de innstilte verdiene (PPM og GAIN). ✓ Normalt er systemet nå optimalt innstilt for kjøretøyet ditt. ➤ Avslutt oppsett-modus («Avslutte oppsett-modus» på side 100). ➤ Nå kan du bruke MagicSpeed MS880.

MERK Hvis du under drift merker at kjøretøyet reagerer for tregt eller for rykkvis, må du stille inn reguleringsfølsomheten manuelt (se «Stille inn reguleringsfølsomhet manuelt (GAIN-modus)» på side 99).

➤ Slipp bremsen. ✓ Du hører tre høye lydsignaler.

MERK Når du ikke hører tre lydsignaler, gjentar du prosessen. ➤ Kjør med aktivert hastighetsregulator med en hvilken som helst hastighet som ligger over innkoblingshastigheten (40 km/t). ➤ Trykk på SET-tasten til hastighetsregulatoren overfører hastigheten det kjøres i. ➤ Slå av hastighetsregulatoren ved å aktivere bremsen. ➤ Trykk på SET-tasten. ✓ Du hører et høyt lydsignal for hvert tastetrykk. ✓ Hastighetsregulatoren overfører hastigheten mykt.

(GAIN-modus) GAIN-verdien må økes når kjøretøyet ved drift av hastighetsregulatoren mis- ter hastighet eller reagerer for tregt, f. eks. stort hastighetstap i stigninger el- ler stor hastighetsøkning i nedoverbakker. GAIN-verdien må reduseres når kjøretøyet ved drift av hastighetsregulato- ren øker hastigheten eller arbeider for rykkvis. Eksempel: Du stiller inn en hastighet på 70 km/t, og kjøretøyets hastighet svinger i reguleringsdrift mellom 65 og 75 km/t. Normalt garanterer GAIN- verdien at hastighetsregulatoren regulerer jevnt. Slik endrer du GAIN-verdien: ➤ Start oppsett-modus («Starte oppsett-modus» på side 96). ➤ Aktiver bremsen og hold denne nede. ➤ Trykk fire ganger på RES-tasten mens bremsen er aktivert. ✓ Du hører fire dype lydsignaler. ➤ Slipp bremsen. ✓ Du hører fire høye lydsignaler. ➤ Start motoren. ➤ Kjør kjøretøyet i en vilkårlig hastighet som ligger over innkoblingshastig- heten (40 km/t) for å stille inn GAIN-verdien. ➤ Trykk på SET-tasten. ✓ Hastighetsregulatoren slås på. ➤ Trykk på tasten SET for å øke GAIN-verdien, eller ➤ … trykk på RES-tasten for å redusere GAIN-verdien. ✓ Du hører et lydsignal for hvert tastetrykk. ➤ Aktiver bremsen for å lagre den innstilte verdien. ➤ Avslutt oppsett-modus («Avslutte oppsett-modus» på side 100). _Diag_MS880.book Seite 99 Donnerstag, 26. April 2012 7:32 19NO Stille inn følsomhet MagicSpeed MS880

3.5 Avslutte oppsett-modus
