BRUKSANVISNING KAPEX KS 60 FESTOOL

Advarsel om generelfare

Savens og savklingens rotationsret-ning

Savklingemål

a ... diameter

Savklingerne skal overholde følgende data:

• Savklingediameter 216 mm

• Snitbredde 2,3 mm (svarer til tandbreddel)

Boring 30mm

• Stamklingetykkelse 1,6 mm

• Savklinge iht. EN 847-1

• Savklinge med en spänvinkel ≤slant 0^

• egnet til omdrejningstal over 5000 o/min.

Festool savklinger opfylder kravene i EN 847-1. Sav kun materialer, som savklingen er beregnet til.

Sundhedsfare fra stov

Savklinge og flange skal vare fri for stov og urenheder for at sikre, at savklingen korer præcist.

Savklinge og flange skal vare fri for stov og urenheder for at sikre, at savklingen korer praeist.

Isaet en ny savklinge [9-5].

! Skriften pa savklingen skal vare synlig. Savklingens rotationsretning skal stemme overens med pilens retning[9-9]!

Hjde x bredde x lengde

0^ / 0^60× 305× 720mm

45^ / 0^60× 215× 720mm

0^ / 45^ hjre 20× 305× 720mm

0^ / 45^ venstre 40× 305× 720mm

45^ / 45^ hoge 20× 215× 720mm

45^ / 45^ venstre 40× 215× 720mm

Maksimale emnedimensioner ved montering sama n med UG-KS60 og KA-KS60

Pendulbeskyttelseskappen skal vare let at bevege og skal kinne sankennes helt i pendulskærmen.

Drejeknappen [1-5] laser savaggregatet, sa det\ ikke laengere kan beveages frem og tilbage.

Mlem 0° og 45^ haeldning mod hje:

9 Vedligeholdelse og service

ADVARSEL

10.2 Savklinger, andet tilbehør

For at kunne skare hurtigt og optimalt i forskeiligige materialer leverer Festool savklinger til alle anvendelsesformål og tilpasset specielt til din Festool sav.

11 Miljo

1 Symboler. 117
2 Sikkerhetsinformasjon. 117
3 Tiltenkt bruk. 120
4 Tekniske data. 120
5 Apparats deler 120
6 lgangsetting. 121
7 Innstillinger 122
8Arbeid med elektroverktoyet. 123
9 Vedlikehold og pleie. 126
10 Tilbehør. 127
11 Miljø 127

1 Symboler

Symbol Betydning

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhandbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk vernehansker.

Bruk Åndedrettsvern!

Bruk vernebriller!

Ikke se rett inn i lyset!

Mä参加会议者 i husholdningsavfalllet.

Sagens og sagbladets dreieretning

Sagbladmål

a ... diameter

b...feste

Tips, merknad

Veiledning

Beskyttelsesklasse II

Trekk ut stopselet.

Symbol Betydning

Fareomrade! Hold hendene pa avstand!

Advarsel om varme overflater!

Klemfare for fingre og hender!

Kuttfare nár sagbladet er frittstaen-de

CE-merking:Bekrefter at elektroverktoyet er i samsvar med EU-direktivene.

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktoy". Det viser til nettdrevet elek- troverktoy (med ledning) aller batteridrevet elektroverktoy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

• Kapp- og gjæringssager er beregnet for.
  saging itre og treprodukter, de kan icke
  brukes til saging av jernmaterialer som staver, stenger, skruer osv.Abrasivt stov
  forer til blokkering av bevegelige deler,
  som den nedre beskyttelsesskjermen.
  Skjeregnister brenner av den nedre beskyttelsesskjermen, innleggsplaten og andre plastdeler.
• Fest emnet med tvinger i den grad det er mulig. Hvis du holder emnet fast med händen, mä du holde händen minst 100 mm fra sagbladet på begge sider. Ikke bruk dette sagen til saging av arbeidsemner som er sä små at du ikke kan holde dem fast med händen eller spenne dem fast med tvinger. Hvis du har händen for nær sagbladet, er det større fare for Å bli skadet av sagbladet.
• Emnet må ikke kunne beveges og enten spennes fast eller presses mot anlegget og bordet. Ikke skyv emnet inn i sagbla-det, og sag aldri på frihänd. Løse emner el

ler emner som beveger seg kan slynges ut i hoy hastighet og forarsake personskader.

Skyv sagen gjennom emnet. Unngå Å trekke sagen gjennom emnet. När du skal begynne Å sage, lfter du saghodet og trekker det over emnet uten Å skjære. Slå sa pa motoren, sving ned saghodet og trykk sagen gjennom emnet. Hvis du trekker sagen mot deg, er det fare for at sagbladet glir ut av emnet, og at sagbladenheten slynges motBrukeren med voldsom kraft.
- Kryss aldri hendene over den planlagte sagelinjen, verken foran eller bak sagbladet. Det er svært farlig á stotte emnet med hendene i kryss, dvs. Å holde i emnet til høyre ved sider av sagbladet med den venstre handen eller omvendt.
- Ikke stikk hendene bak anlegget'nar sagbladet roterer. La det alltid vare en sikkerhetsavstand pa minst 100 mm mellomhanden og det roterende sagbladet (gjelder pa begge sider av sagbladet, f.eks. vedfjerning av treavfall). Det er ikke sikkertdu ser hvor langt unna det roterende sagbladet er, og du kan bl alvorlig skadet.
- Kontroller emnet før du sager. Hvis emnet er boyd eller forvridd, sprener du det fast med den utvendig krummede sider mot anlegget. Kontroller alltid at det ikke er noen øpning langs sagelinjen mellom emne, anlegg og bord. Bovyde aller forvridde emner kan vri seg eller gli og.fore til at det roterende sagbladet setter seg fast under ragingen. Det明顯 vaere spiker eller fremmedlegemer i emnet.
- Vent med Å bruke sagen til sagbordet er ryddet for verktøy, treavfall osv. Bare arbeidsemnet skal befinne seg på sagbordet. Småavfall, lõse trebiter aller andre gjenstander somkommen i berøring med det roterende sagbladet, kan slynges ut med høy hastighet.
- Sag bare ett emne om gangen. Emner som stables oppå hverandre, kan ikke spennes eller holdes godt nok fast, og dette kan före til at sagbladet setter seg fast eller glir ut under sagingen.
- Sørg for at kapp- og gjæringsssagen står på en jevn og fast arbeidsflate. En jevn og fast arbeidsflate reduserer faren for at kapp- og gjæringsssagen blir ustabil.
- Planlegg arbeidet. For hvver justering av gjæringsvinkelen ma du passer pa at det justerbare anlegget er riktig innstilt og at

det stotter emnet uten at detkommen i beroring med sagbladet erler beskyttesesskjernen. Med avslatt maskin og uten emne pa sagbordet simulerer du en fullstendig sagebevegelse for a kontrollere at sagingen i anlegget kan gjennomfores uten farer erler hindringer.

• Hvis emnet er bredere aller lenghtre enn sagbordets overside, ma det brukes en passende stotte, for eksempel bordforlengelser aller sagbukker. Emner som er lenghtre aller bredere enn bordet på kapp- og gjaeringsssagen, kan velte his de/DDke er stottet godt nok opp. Hvis et avsaget tre-stykke aller emnet velter, kan det lofte opp den nedre beskyttelsesskjermen aller bli slynet ut ukontrollert av det roterende sagbladet.
• Ikke bruk andre personer som erstatning for bordforlengelser eller ekstra oppstøtting. En ustabil oppstøtting av emnet kan føre til at sagbladet setter seg fast. Emnet kan dessuten forskyves under sagingen slik at Personen som hjelper deg, trekkes inn i det roterende sagbladet.
• Det avsagde stykket mA seks bli trykt mot det roterende sagbladet. Hvis det er darelig plass, f.eks. ved bruk av lengdeanlegg, kan det avsagde trestykket kilc seg fast i sagbladet og bli slynet ut med voldsom kraft.
• Bruk alltid en tvinge eller en annen egnet innretning til Å stotte runde materialer som stenger eller rør på en forsvarlig mæte. Stenger har en tendens til Å rulle vekk under sagingen, og da kan sagbladet "bite seg fast" slick at emnet og händen din trekkesinn i sagbladet.
• Vent til sagbladet har nàdd fullt turtall fór du begyinner á sage i emnet. Dette reduse-rer faren for at emnet slynges ut.
• Hvis emnet klemmes fast ell er sagbladet blir blokkert, slar du av kapp- og gjæringsssagen. Vent til alle deler i bevegelse har stanset welt, og trekk ut stopslet ellera ta ut batteriet. Fjern deretter materialet som sitter fast. Hvis du fortsetter a sage ved en sik blokkering, kan du miste kon-trollen, ell er det kan oppsta skader pa kappa- og gjæringsssagen.
• Slipp bryteren nár du har sagd fertig, hold saghodet nede og vent til sagbladet har stanset helt før du fjerner det avsagde trestykket. Det er svært farlig Å ha hende

ne i nærhen av sagbladet f#r det har stanset welt.

• Hold godt fast i handtaket hvis du utfører en ufullstendig skjæring ell er hvis du slipper opp bryteren før saghodet har kommet ned i nedre posisjon. Ved hjelp av sa-gens bremsevirkning kan saghodet bl dratt ned med et rykk, noe som medfører fare for a skade seg.

• Bruk kun sagblader somSAMsvarer for spesifikasjonene for tiltenkbruk.Sagblader som ikke passer til monteringsdellenpa sagen, roterer ujevnt og kan brekke av og slynge ut fliser fra emnet. Disse flisene kan treffe øynene tilBrukerenEllersperonirnærhen.
• Bruk kun sagblader med en sponvinkel pa ≤ 0^ . En sponvinkel pa > 0° vil dra sagen inn i arbeidsemnet. Det er fare for personskader fordi sagen kan slå tilbake og arbeidsemnet rotere.
• Kontroller alltid at pendelvernedekselet er i orden for du begyinner a sage. Bruk bare elektroverktoyet när det fungerer som det skal.
• lkke stikk hendene inn i sponutkastet. Roterende deler kan skade hendene.
• Når du arbeider, kan det avgis skadelig/ giftig støv (f.eks. fra blyholdig maling, en-kelte treslag og metall). Berøring eller innanding av dette støvet kan utgjore en fa-re for operatoren aller andre personer som befinner seg iærheten. Følg sikkerhets-forskriftene som gjelder for ditt land.
• Brug 2-andedrettsvern som beskyt-telse. I lukkede rom ma du sorge for tilstrekkelig lufting og koble til en stvsuger.
• Skift ut skadde anlegg og anlegg som det er saget i. Skadde anlegg kan slynges ut under arbeidet med sagen. Personer som starinærheten, kan bli skadet.
• Bruk bare originalt Festool-tilbehør og forbruksmateriell. Kun tilbehør som er testet og godkjent av Festool, er sikkert Å bruke og perfekt tilpasset apparatet og bruksområdet.
• Elektroverktøyet mA kun brukes innendørs og i tørre omgivelser.

Ikke se rett inn i lyset!Den optiske strålingen kan vare skadelig for Øynene.

2.4 Restrisiko

Sylvomalle gjeldende byggeforskrifter overholds,kan detoppsta farlige situasjoner narmaskinen er i bruk,for eksempel pogrunn av:

• berøring av roterende deler fra sider: sagblad, spennflens, flenssskrue,
• berøring av spenningsførende deler narr huset er øpent og stødselet ikke er trukket ut av kontakten
• emnedeler som slynges vekk
• verktøydeler som slynges vekk fordi verktøyet er defekt
  -stoyutslipp
• stovutslipp

2.5 Bearbeidelse av aluminium

• Koble til en jordfeilbryter (FI, PRCD) oppstrøms.
• Koble elektroverktøyet til en egnet sugeinnretning.
  -Fjern stovavleiringer fra motorhuset pa elektroverktoyet med jevne mellomrom.
• Bruk et aluminiumsagblad.

Bruk vernebriller!

2.6 Stoyemisjonsverdier

De registrente verdiene iht. EN 62841 er vanligvis paa:

$$ \begin{array}{c} \text {L y d t r y k k n i v a L} \end{array} $$

$$ \mathrm {P A} = 9 1 \mathrm {d B} (\mathrm {A}) $$

$$ \begin{array}{c} \text {L y d e f f e k t n i v a L} \end{array} $$

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 0 \mathrm {d B} (\mathrm {A}) $$

$$ \text {U s i k k e r h e t} K = 3 \mathrm {d B} $$

FORSIKTIG

Stoy under arbeidet

Horselssskadelig

Bruk hørselvern.

De angitte stoyemisjonsverdiene

• er malt iht. standardiserte testprosedyrer og kan brukes til sammenligning av forskjellige elektroverktøy.
• kan også brukes til en foreløpig vurdering av belastningen.

FORSIKTIG

Stoyemisjonen kan - avhengig av maten elektroverktøyet brukes på, spesielt hvilken type emne som bearbeides - avvike fra de opplyste verdiene under den faktiskeBruken av elektroverktøyet.

For a beskytte brukeren ma det fastsettes sikkerhetstiltak pa grunlag av en vurdering av belastningen under de faktiskebruksbetingelsene. (Det ma tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktoyet var slatt av og tider hvor det var slatt pa, men gikk utenbelastning).

3 Tiltenkt bruk

Elektroverktøyet er beregnet tilBruk som sta-sjonært apparat til saging av treverk,plast,alumiumsprofiler og lignende materialer.Andrematerialer,spesielt stal,betong og mineralske materialer,skal ikke bearbeides.

Bruk bare Festool-sagblader som er beregnet til bruk sammen med dette elektroverktøyet.

Sagbladene ma ha falgende tekniske spesifikasjoner:

Sagbladdiameter 216 mm
- Skjaerebredde 2,3 mm (tilsvarer tannbredde)
- Festehull 30mm
- Stambladtykkelse 1,6 mm
- Sagblad i henhold til EN 847-1
-Sagblad med sponvinkel 0^
- Egnet for turtall over 5000 o/min.

Festool sagblader oppfyller kravene i EN 847-1. Sag bare i materialer som det aktuelle sagbladet er beregnet for.

Dette elektroverktøyet skal bare brukes av fagfolk og opplæte personer.

Brukeren er selv ansvarlig for skader og ulykker som skyldes ikke-forskriftsmes-

sigBruk.

4 Tekniske data

Trekk- og kappsgk 60 E

Effekt 1200 W

Strømtilforsel 220-240 V~ 50-60 Hz

Turtall (tomgang) 1300-3500 o/min

Trekk- og kappsag KS 60 E
Maks. turtall[10]	5000 o/min
Maks. gjæringsvinkel 60° til venstre/høyre
Maks. hellingsvinkel 47/46° til venstre/ høyre
Sagbladmål 216 x 2,3 x 30 mm
Vekt iht. EPTA-Procedure 01:2014	17,8 kg

5 Apparatets deler

[1-1] Handtak
[1-2] Sikkerhetsbryter
[1-3] På/av-knapp

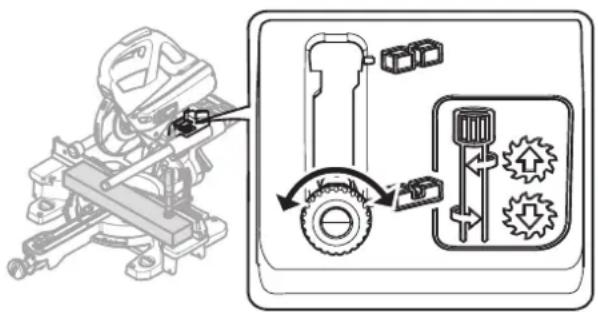

[1-4] Spak for notdybdebegrensning
[1-5] Dreieknapp for trekksperre
[1-6] Spak for transportsperre Spindelstopp
[1-8] Anleggslinjal (på begge sider)
[1-9] Dreieknapper til festing av bordutvidelsen (på begge sider)
[1-10] Vinkelskala for gjeringssnitt
[1-11] Spak for lasing av gjaeringsvinkelen
[1-12] Dreiebord
[1-13] Pendelverneskjerm
[2-1] Kabelklemme
[2-2] Avsughette
[2-3] Av/pa-bryter for sidelys (delvis tilbe-hor)
[2-4] Skrutvinge FSZ120
[2-5] Dreiebryter for turtallsinnstilling
[2-6] Dreieknapp for festing av dreiebordet
[2-7] Bordutvidelse (på begge sider)
[2-8] Holder for vinkelmal
[2-9] Stjernehandtak for lasing av hellings-vinkelen
[2-10] Holder for unbrakonkkel
[2-11] Kabelopprulling medinnebygd barehandtak

[3] Fjerning av transportsikringen

[4] Isolerte gripeflater (område i grätt)

• Ta hensyn til angivelsene pa typeskiltet.
  Ta hensyn til landsspesifikke saeregenheter.

Sorg for at elektroverktoyet star stott.

Veltefare. Se ev. monteringsveiledningen

for multifunksjonsbordet MFT aller stativet UG-KAPEX KS 60.

Fjern transportsikringen [3].

Fjern beskyttelsesemballasjen fra venstre trekkskinne 1
Trykk ned sagaggregatet og klipp samti-dig over kabelstripset som holder det pa plass
Trekk av klemmen rundt hellingslasen 3

• Monter maskinen og sett den i arbeidsstilling.

6.2 Montering og festing [5]

Trekk stopslet ut av stikkontakten før alt arbeid pa maskinen.

Hvis onskelig kan stottefottene A-SYS-KS60 (ekstra tilbehør) monteres for festingen. Med disse stottefottene fár arbeidsflaten på dreie-bordet den samme høyden som en systainer 1. Slike systainerere kan brukes til Å stotte opp lange emner [5].

Folgende festemuligheter finnes:

Fest maskinen pa en slik mate at den ikke kan skli under arbeidet.

Skruer [5a]: Fest maskinen pa arbeidsflaten med de fire skruene. Til dette brukes hullene [5A-1] i de fire festepunktene i sagbordet.

Skrutvinger [5b]: Fest maskinen til arbeidsflaten med skrutvinger [5B-1]. Festepunktene brukes til sikker festing ut fra tyngdepunktet. Spennsett for MFT [5C]: Fest maskinen pa Fe-stool multifunksjonsbord MFT/3 eller MFT/Kapex (SZ-KS) med spennsettet [5C-2]. Til dette brukes sekskanthullene [5C-1] pa begge sider i nærhen av bordutvidelsen.

Stativet UG-KAPEX KS 60[5D]: Følg den monteringsveiledningen som følger med stativet.

6.3 Transport

FORSIKTIG

Klemfare

Sagaggregatet kan vippe ned / kjore ut

Transport av maskinen skal alltid skje i transportstilling.

Løsne stjernehåndtaket [2-9].
Sett sagaggregat i loddrett stilling.
Skru til stjernehandtaket.

Lås sagaggregatet.

Trykk ned og holdinne sikkerhetsbrytere n [1-2].

Beveg sagaggregatet ned til det stopper.
> Drei spaken til transportsperren [1-6].
Slipp sikkerhetsbryteren.

Sagaggatet blir staende i nedre stilling.

Sving dreiebordet i hoyre posisjon.

Losnedreieknappen [2-6].
Trykk ned og holdinne lasespaken [1-11].
> Sving dreiebordet [1-12] helt til høyre.

Slipp lasespaken, skru til dreieknappen.

Maskinen er i transportstilling [6].

Norsk

i Maskinen skal bares etter handtakene pa sagaggregatet [6-1], i kabelopprullin gen [6-3] og pa bordutvidelsene [6-2] (när de er montert!).

6.4 Arbeidsstilling

Laseoppmaskinen(arbeitstdilling)

• Sving sagaggregateti loddrett stilling (sagbladet star loddrett) [10].
  Trykk sagaggregatet ned til anslag og hold det der.
  Drei spaken til transportsperren [1-6].
  Forsagaggregatelangsomtoppover.
  Rull ut strømledningen, og sett stopslet i stikkontakten.

Kontroller den elektriske sikkerheten til strømtilkoblingen.
- Sett sagaggregateti arbeidsstilling,ller Iosne Iasen pa sagaggregatet.
Trykk ned og holdinne sikkerhetsbrytere n [1-2].
Trykk ned og holdinne av/pa-bryteren [1-3].

$$ \text {t r y k k i n n} = \mathrm {P A} $$

$$ \text {s l i p p o p p} = \mathrm {A V} $$

7 Innstillinger

7.1 Elektronikk

Maskinen er utstyrt med elektronikk med følgende egenskaper:

Myk oppstart

Elektronisk styrt myk start sørger for at maskinen starter uten Å rykke til.

Turtallsregulering

Turtallet kan stilles inn trinnløst med dreiebry-teren [2-5] i turtallsområdet. Dermed kan du tilpasse kuttehastigheten optimalt til ethvert materiale (se tabell).

Anbefalt stilling for dreiebryteren

Treverk 3-6

Plast 3-5

Fibermateriale 1-3

Aluminiums- og NE-profiler 3-6

Strömbegrensning

Strömbegrensningen hinder for høye strømmer ved ekstrem overbelastning. Dette kan føre

til redusert mortorturtall. Etter at maskinen er avlastet, starter motoren igjen med en gang.

Temperatursikring

Ved for hoy motortemperatur reduseres strømtilførselen og turtallet. Da går maskinen med reduset effekt, sik at det kan oppnås rask avkjøling ved hjelp av motorluftingen. Når den er avkjølt, går maskinen raskere igjen av seg selv.

7.2 Koble til mobil stov-/vatsuger

ADVARSEL

Helsefare pà grunn av støv

Stov kan vare helseskadelig. Arbeid derfor aldri uten avsug.
Ta hensyn til de nasjonale forskriftene ved avsuging av helsinki stov.

Festool-støvsuger

På vinkelstykket på avsugsstussen [2-2] kan det kobles til en Festool-støvsuger med en diameter på avsugsslangen på 27 mm eller 36 mm [36 mm anbefales på grunn av redusert fare for tilstopping).

7.3 Stille inn anleggsinjaler [8]

Spesielle innstlinger for skrASNitt kan gjore det ndvendig a flytte anleggslinja-lene. Ved skrASNitt er det lett for a sage i an-leggslinja-lene.

• Skru løs dreieknappene (på begge sid- der) [8-1].
  Flytt anleggslinjalene [8-4] sik at det blir en maksimal avstand pa 8 mm til sagbladet.
  Gjennom provesenking av sagaggregatiet avslatt tilstand kan du kontrollere om sagbladet berer anleggslinjalene.
  Skru til dreieknappene.

Underlagsflaten pa anleggslinjalene kan tilpasses individuelt ved a skru pa egnede plankebiter [8A]. Da ma du passe pa at dette ikke begrenser sagens funksjoner.

7.4 Tilpassebordutvidelse

• Skru Iøs dreieknappen [8-3].
  Trekk bordutvidelsen [8-2] sá langt ut at hele emnet ligger på den.
  Skru til dreieknappen.

Hvis emnet stikker utenfor ogsa nar bordutvidelsen er trukket welt ut, ma det stottes opp pa andre mater.

7.5 Velge sagblad

Festool-sagblader er merket med en fargelagt ring. Fargen pa ringen angir hvilket materiale sagbladet egner seg for.

Farge Materiale Symbol

Guilt Treverk, myk plast

Rodt Plast/mineralmaterialer

Gront Byggematerialer

Blätt Aluminium, stål/sandwichplater

7.6 Bytte sagblad [9]

ADVARSEL

Fare for personskader, elektrisk støt

• Trekk stopselet ut av stikkontakten for all type per arbeid pa maskinen!

FORSIKTIG

Ikke bruk sleve aller defekte innsatsverk- toy!
▶ Bruk vernehansker ved bytte av sagbladet.

Forberedelser

Trekk ut stopslet, og rull opp strømledningen.
Beveg sagaggregatetnedtildetstopper.
Drei spaken til transportsperren [9-2].
Forsagaggregatetlangsomtoppover.
- Ta unbrakonøkkelen [9-7] ut av holderen i kabelopprullingen [9-10] (nøkkelholder).

Demontere sagbladet

Trykknedog holdinne spindelstopperen [9-1].
Bruk unbrakonokkelen [9-7] og drei sagbladet til spindelstopperen gär i lås.
Løsne skruen [9-6] med unbrakonøkkelen (venstregjenget, skru i pilretningen!).
Ta av skruen og flensen [9-8].
- Slipp spindelstopperen.
Trykk ned og holdinne sikkerhetsbryteren [9-3].
Trekk opp pendelvernedekselet [9-4] med den ene handen og hold det fast.
Ta av sagbladet [9-5].

Montere sagbladet

Sagbladet og flensen ma vare renset for stov og forurensninger for a sikre at sagbladet loper riktig.

! Sagbladet og flensen ma vare renset for stov og forurensninger for a sikre at sagbladet Iper riktig.

! Teksten paa sagbladet ma vare synlig. Sagbladets rotasjonsretning ma stemme overens med pilretningen [9-9]!

• Sett på flensen [9-8] slick at passformene til flens, festegjenger og sagbladgars inngrep.
  Trykk ned og holdinne spindelstopperen [9-1].
  Bruk unbrakonokkelen [9-7] og drei sagbladet til spindelstopperen gär i lås.
• Sett på skruen [9-6] og stram den mot pilens retning.

Fare for ulykker! Kontroller at det nye sagbladet sitter ordentlig fast hver gang du har byttet sagblad. En løs skrue kan føre til at sagbladet løsner.

8 Arbeid med elektroverktøyet

ADVARSEL

Verktøydeler/emnedeler som slynges ut Fare for persorskade

Bruk vernebriller!
- Hold andre personer på avstand när du bruker maskinen.
Spenn alltid fast emnene.
- Skrutvingene må ligge helt inntil underlaget.

ADVARSEL

Pendelvernedekselet lukkes/DD Fare for persorskade

Avbryt sagingen.
Trekk ut strømledningen, fjern sageavfall.
Ved skade må pendelvernedekselet skiftes ut.

Sikkert arbeid

Under arbeidet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor overholds.

• Riktig arbeitsstilling:

• foran pâ brukersiden

• rett mot sagen

Norsk

• ved sider av sagbladplanet

• Hold alltid fast i elektroverktøyet med brukerhanden på handtaket [1-1]. Hold alltid den ledgeHanden utenfor fareområdet.

• Elektroverktøyet ma vare slatt pa nár du fører det mot emnet.
• Tilpass matehastigheten for Å unngå overbelastning av maskinen oghindre at plaste n smelter under saging av plast.
• Kontroller at stjernehandtaket [2-9] og dreieknappen [2-6] er skrudd til.
• Ikke bruk elektroverktøyet hvis elektronikken er defekt, for dette kan føre til altfor høye turtall. Du merker at det er feil pa elektronikken ved at mykstart mangler, at det ikke er mulig Å regulere turtallet og at det er røykutvikling eller lukter brent av maskinen

8.1 Spenne fast emnet

Advarsel! Ta hensyn til materialets egenskaper:

Fare for personskade

Godt feste - Legg an emnene mot anleggslinjalen. Ikke sag emner som/DDKE kan spennes fast.

Storrelse - Ikke sag for små emner. Avkappede rester bør av sikkerhetsmessige Årsaker ikke vare kortere enn 30 mm. Små emner kan blitrukket bakover i Åpningen mellom sagbladet og anleggslinjalen av sagbladet.

Riktig oppstotting - Overhold maksimale emnemål. Bruk alltid forlengelser på emneunderlaget, og fest dem godt. Ellers kan det oppstaindre spenninger i emnet, og dette kan före til plutselig deformering. Følg eventuelt anvisninger for emnemål (se kapittel) 7.4.

Ved fastspenning gár du frem som følger [7]

Trykk sagaggregatet ned til stopp.
Drei spaken til transportsperren [7-1].
Forsagaggregatelangsomtoppover.
- Legg emnet i flukt med anleggslinjalen [7-3].
Fest emnet med skrutvingen [7-2].
Kontroller at emnet sitter godt fast.

8.2 Overhold emnemålene

Maksimale emnemål uten utvidelse ved hjelp av tilbehørsdeler

Gjærings-/hellings-vinkel vetter vinkel-skala	Høyde x bredde x lenght-de
0°/0° 60 x 305 x 720 mm
45°/0° 60 x 215 x 720 mm
0°/45° til øyre 20 x 305 x 720 mm
0°/45° til venstre 40 x 305 x 720 mm
45°/45° til øyre 20 x 215 x 720 mm
45°/45° til venstre 40 x 215 x 720 mm

Maksimale arbeidsemnæl ved montering sammen med UG-KS60 og KA-KS60

Den maksimale høyden og bredden for emnet endres ikke ved montering av tilbehørsdeler. Underlagsflaten ved montering av stativ er den samme som underlagsflaten ved uttrukket bor-dutvidelse.

Montert tilbehorsdel Lengde

UG-AD-KS60 720 mm

KA-KS60 (én side) 1880-2800 mm

KA-KS60 (begge sider) 3360-5200 mm

Lange emner

Emner som stikker utenfor sageflaten, ma stotes ekstra opp.

Emner som stikker utenfor sageflaten, ma stottes ekstra opp.
Tilpassebordutvidelse,sekapittel7.4.
Dersom arbeidsemnet fortsett stikker ut, ma du kjore bordutvidelsen inn igjen og montere kappanlegget KA-KS60,ller du kan stille kappsagen hoyere ved hjelp av skrufottene A-SYS-KS60 og deretter stotte opp arbeidsemnet med systainerne T-LOC SYS-MFT i systainer-storrelse 1.
Sikre emnet med ekstra skrutvinger.

Tynne emner

Tynne emner kan vippe eller brekke under sag- ingen.

Tynne emner kan vippe eller brekke under sangen.
Forsterk emnet: Spenn det fast sammen med avkapp.

Tunge emner

For a sikre maskinens stabilitet ved saging av tunge emner kan stottefoten [8-5] mon teres i flukt med underlaget.

8.3 Sage emnet

Kontroller bevegeligheten til pendelvernedekselet

Pendelvernedekselet må alltid kinne be- s fritt og lukkes av seg selv.

• Trekk ut stopselet.
• Hold i pendelvernedekselet med den ene handen og prov Å skyve det inn i sagaggregatet.

Pendelvernedekselet må kunne bevege seg fritt og skal kunne senkes nesten helt ned i pendelskjermen.

Rengjøring av sagbladområdet

• Området rundt pendelvernedekselet må all-tid holdes rent
  Fjern stov og spon ved a blase med trykkuft.
  eller rengjore med en pensel.

Kapsaging

Grunnfunksjonen til kappsagen er raging med fast sagaggregat uten helling. Anbefalt emnebrede er Inntil 70~mm

Dreieknappen [1-5] lase sagaggregatet sik at det ikke longer kan bevege seg frem og tilbake.

①

Sidelyset SL-KS60 (delvis tilbehør) kaster en slagskygge over emnet. Aktiver funksjonen med av/pa-bryteren [2-3]. Sagelinjen blur synlig nar sagaggregatet er senket ned.

Trekksaging

Ved trekksaging blir sagbladet fores sagbladet mot emnet forfra. Dette gir mulighet til kontrol-lert saging med minre kraft. Anbefales for emner med en bredde pa over 70~mm

Riktig sagemåte ved trekksaging

Unngå parallellsaging!lkke trekk det senkede sagaggregat mot kroppen under

sagen. Sagbladet kan hekte seg fast, gaggregatet kan slynges motBrukeren.

• Løsne dreieknappen for trekksperren [1-5].
  Trekk sagaggregatet fremover til stopp.
• Hold sikkerhetsbryteren [1-2] innate.
  Trykk ned sagaggregatet, og trykk samtidig pa av/pa-bryteren[1-3] og hold deninne.
• Vent med Å føre sagaggregatet mot emnet til det innstilte turtallet er nadd.

Gjennomfør sagingen, og skyv sagaggregatet gjennom emnet til stopp.
- Etter gjennomført saging forer du sagaaggregatet bakover og oppover.

Pendelvernedekselet lukkes automatisk.

• Slipp sikkerhetsbryteren og av/pa-bryteren.
  Skru til dreieknappen.

8.4 Sage gjaeringsvinkler [10]

Standard gjaeringsvinkler

Folgende gjaeringsvinkler (venstre og høyre) stiller seg inn automatisk: 0^ , 15^ , 22,5^ , 30^ , 45^ , 60^

Stille inn standard gjaeringsvinkler

Losnedreieknappen. 1
Trykk pa Iaespaken, men icke sett den fast 2
Drei dreiebordet i onsket posisjon g slipp lasspaken rett for onsket vinkel er nadd.

Dreiebordet smekker lettuce plassi standard-gjæringsvinklene.

Steng igjen dreieknappen. 4

Stille inn spesielle gjaeringsvinkler

Losnedreieknappen. 1
Trykk pa Iasspaken 3 las den ved atrykke pa venstre side.
Sving dreiebordet trinnlost i onsket posisjon 3.
Steng igjen dreieknappen. 4

8.5 Skråsaging [11]

Spesielle innstlinger for skråsaging kan det nødvendig Å flytte eller ta av anleggsene 1e kapittel 7.3.

Skråsaging til venstre, mellom 0^ og 45^

Losne stjernehandtaket. 2
- Skrå sagaggregateti onsket skjarevinkel
Skru til stjernehandtaket. 5

Skråsaging til høyre, mellom 0^ og 45^ :

Losne stjernehandtaket. 2
Trykk pa laseknappen, last den eventuelt ved a skra letti motsatt retning.
- Skrå sagaggregateti onsket skjarevinkel
Skru til stjernehandtaket. 5

Skåsaging til høyre/venstre, 46 - 47° (underskjæring)

Losne stjernehandtaket. 2

Norsk

Trykk pa laseknappen, last den eventuelt ved a skra letti motsatt retning.
- Skråstill sagaggregatet til stopp. 4
Trykk en gang til pa laseknappen. 3
- Skra sagaggregatet en gang til. 4
Skru til stjernehandtaket. 5

8.6 Notskjaering

Med den trinnlost innstillbare notdybdebgrenseren kan notomrader defineres individuelt over hele skjaeredybden. Paden maten blir not ell er utretting mulig i onsket hovyde for enhver emnestorrelse.

i Den runde formen pa sagbladet ved notskjaering krever enlett snittkrumming oppover. For noyaktig horisontal not ma det spennes fast en trebit mellom emnet og anleggslinjalene, sik at en avstand pa ca. 4 cm sikres.
- Sett maskinen i arbeidsstilling.

i lkke dreispaken for notdybdebegrensning [1-4] for sagaggregatet er kommet i vre posisjon arbeidsstilling).
Trekk spaken for notdybdebegrensning [1-4] fremover til den gär i las. Sagaggregatet kan nà bare trykkes ned til den innstilte kappedybden.
- Ønsket dybde stilles inn ved Å dreie spaken for notdybdebegrensning (drei mot venstre = økt notdybde, drei mot høyre = redusert notdybde)

Gjennom prøvenedtrykking av sagaggregatet kan du kontrollere om notdybdebegrenseren er stilt inn på ønsket notdybde.

i lkke trykk sagaggregatet ned før spaken for notdybdebegrensning har gatt i las i en av de to endeposisjonene. Fare for skade pa elektroverktoyet.
Gjennomfør sagingen.
Notdybdebgrenseren tilbakestilles ved atilbakestille spaken [1-4].

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk stopselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid pa apparatuset!
  Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset apnes, skal kun gjennomfores av et autorisert kundeservi ce-verksted.

Kundeservice og reparasjon skal kun utfores av produsenten aller autoriserte verksteder. Nærmeste re-presentant erler verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve-deler! Best.-nr. finner du pa: www.festool.com/service

• Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et god-kjent verksted dersom ikke annet er oppgitt iBruksanvisingen.
  Stovsug apningene for a fjerne flis og spon fra elektroverktoyet. Sagspon og smadeler som kan bli fanget i sagekanalen, kan lett skyves ut gjennom apningen [12-4].
  Hold alltid kjøleluftapningene på huset apne og rene for a sikre luftsirkulasjonen.

Regelmessig rengjoring av maskinen, spesielt reguleringsanordningene og foringene, utgjor en viktig sikkerhetsfaktor.

Maskinen er utstyrt med spezialkull som kobltes ut automatisk. När disse er slitt, blir strømen avbrutt automatisk og maskinen stanser.

9.1 Bytte sponfanger [12]

For a sikre fagmessig stov- og sponopp-samling ma du alltid arbeide med montert sponfanger.
Løsne skruene [12-1] på beskyttessskjernen, og trekk ut sponfangeren og klemmen.
- Sett en klemme [12-2] pà den nye sponfangeren.
- Skru sponfangeren [12-3] med klemme fast på beskyttelsesskjermen.

9.2 Skifte ut bordinnlegget [13]

Shift alltid ut slitte bordinnlegg. Bruk aldri maskinen uten bordinnlegg.

• Skru av anleggsmarkeringen [13-3] for vinkelmalen.
• Løsne skruene [13-1] i bordinnlegget.
• Skift ut bordinnlegget [13-2] og merket pa anlegget [13-3].
• Sett skruene tilbake pà plass.

Kontroller at posisjonsmerkene ligger pa en linje, som samtidig danner en rett vinkel med anleggslinjalene.

9.3 Rengjør/skift ut sidelysvinduet (delvis tilbehør)

Sidelyset SL-KS60 belyser sagelinjen på emnet. Ved arbeid med mye stov kan lyseffekten blireduusert. Ved rengjoring brukes fologende prosedyre[13]:

• Sett maskinen i arbeidsstilling.
• Trekk ut sidelysvinduet [13-4] uten Å bruke verktøy. Rengjør eller skift ut vinduet.
• Sett sidelysvinduet tilbake på plass. Sidelysvinduet klikker hørbart iLEASE.

10 Tilbehør

Bestillingsnumrene til tilbehør og verktøy fin-ner du i Festool-katalogen eller på Internett under "www.festool.com".

I tillegg til det beskrevne tilbehoret, tilbyr Fest stool omfattende systemtilbehør som gir deg muligheten til Å bruke sagen din effektivt og pa mange områder, f.eks.:

• Kappanlegg KA-KS60
• Stativ UG-KAPEX KS 60
• Skruføtter A-SYS-KS60
  Koblingsstykke for MFT SZ-KS
  Vinkelmal SM-KS60
• Sidelys SL-KS60

Redusere den innvendige vinkelen [14A]

Apne Iasen [14-2].
Sving ut benet [14-1] for a redusere den innvendige vinkelen.
Lukk laseN.

Den stiplede markingsen [14-4] angir vinkelhalveringslinjen. Vinkelhalveringslinjen kan

overfores til posisjonsmerkene pa dreie-bordet via ytterkantene av vinkelmalen.

Redusere den utvendige vinkelen [14B]

Apne IAsen [14-2].
Skyv aluminiumsprofilene [14-3] til bena fremover.
Sving ut benet [14-1] sik at aluminiumsprofilene ligger an mot den utvendige vinkelen.
Lukk laseN.
Skyv aluminiumsprofilene for begge bena tilbake igjen.

Overføre vinkler [15]

• Legg vinkelmalen nøyaktig inntil en av an-leggslinjalene. Trykk på plass med tommelen.

Losnedreieknappen 2
Fest lasespaken 3
Sving dreiebordet 4 til ytterkanten pa malen stemmer overens med merket 5

i Malen ma da skyves parallelt med anlegget til kappsagen. Trykk smtidig malen mot anleggslinjalen med tommelen i handtaket.

• Skru til dreieknappen 6, og fjern vinkelmalen.

Vinkelen er overfort, og<sungen kan begynne.

10.2 Sagblad, annet tilbehør

For at du skal kinne sage forskjellige materi-ler raskt og noyaktig, tilbyr Festool sagblader til alle bruksomrader, og de er spesielt tilpass-set din Festool-sag.

11 Miljo

Apparatet skal不解 kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til gjeldende nasjonale forskritter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett ma elektroverktoy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjen-vinning.

Informasjon om REACH: www.festool.com/ reach

Índice
