BRUGSANVISNING KAPEX KS 60 FESTOOL

2 Sakerhetsanvisningar

maskinen i de avsedda barhandtagen [6] med bada hander.

Sakra maskinen (transportläge)

1 Symboler. 95
2 Sikkerhedsanvisninger. 95
3 Bestemmelsemaessig drug. 98
4 Tekniske data. 98
5Maskinelementer. 98
6 Ibrugtagning. 99
7 Indstillinger 100
8Arbejde med el-vaerktoget. 101
9 Vedligeholdelse og service. 104
10 Tilbehør. 105
11 Miljø. 105

1 Symboler

Symbol Betydning

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvisningerne!

Brug horeværn!

Brug beskyttelseshandsker!

Brug andedrætsværn!

Brug beskyttelsessbriller!

Kig jeg direkte ind i lyset!

Må ikke bortskaffes sammen med alminderigt husholdningsaffald.

b ... opspændingsboring

Tip, Bemaerk

Handlingsanvising

Sikkerhedsklasse II

Træk stikket ud!

Symbol Betydning

Fareomrade! Hold hænderne på sikker afstand!

Advarsel mod varm overflade!

Klemningsfare for fingre og hænder!

Risiko for snitsår på grund af fritlig-gende savklinge

CE-maerkninq:Bekræfter,at el-varktojet er i overensstemmelse med EU-direktiverne.

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktj

ADVARSEL! Læs alle sikkerhedsanvis-ninger og vegledninger. Overholds sik

kerhedsanvisningerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begrebet "el-værktøj", som anvendesi sik- kerhedsanvisningerne, menes ledningsdrevet el-værktoj (med netkabel) og batteridrevet elværktoj [eden netkabel].

2.2 Maskinspecifikke sikkerhedsanvisninger

• Kap-/geringssave er beregnet til skæring af træ eller træagtigeprodukter og kan ikke anvendes til skæring af jernmaterialer som f.eks.stave, stænger, skruer osv.Abrasivt stov medfører blokering af bevgelige dele, f.eks. den nederste beskytteskeskappe. Gnister kan antænde den nederste beskytteskeskappe, indlægspladen og andre plastdele.
• Fikser sävidt muligt emnet med tvinger. Hvis du holder fast i emnet med händen, skal du altid holde din hand minst 100 mm fra hv er side af savklingen. Brug ikke saven til at skare stykker, der er for smä til, at de kan fastspændes eller holdes med händen. Hvis din hand er for tæt på savklingen, er der risiko for skader på grund af kontakt med savklingen.
• Emnet skal vare ubevægeligt og enten fastspændt eller trykket ind mod anslaget og bordet. Skub ikke emnet ind i savklin-

Dansk

gen, og sav aldrig "handfrit". Lose emner erler emner, der bevæger sig, kan blive slynet væk med hj hastighed og medfore skader.

• Skub saven gennem emnet. Undgå at trække saven gennem emnet. For at udføre et snit skal du lofte savhovedet og trække det hen over emnet uten at skære. Start herefter motoren, drej savhovedet nedad og tryk saven gennem emnet. Ved trækkende snit er der fare for, at savklin-gen hæves ved emnet, og at savklingeenheden slynges voldsomt hen mod brugeren.
  Lad aldrig handen krydse den planlagtesnitlinje, hverken foran eller bag savklingen.Det er meget farligt at understete emnet "med krydsede hender", dvs. at holde emnet til hore for savklingen med venstre hand ell er omvendt.
• Ræk aldrig händen ind bag anslaget, mens savklingen roterer. Overhold altid en sikkerhedsafstand på 100 mm mellem.Hand og roterende savklinge (gælder på beggesider af savklingen, f.eks. ved fjernelse af træaffald). Du kan muligvis ikke se, hvortæt den roterende savklinge er på dinaland, og du kankommen alvorligt til skade.
• Kontrollér emnet før savning. Hvis emnet er bojet eller deformeret, skal det fast-spændes med den udadkrummede side mod anslaget. Sorg altid for, at der ikke er en spalte mellem emne, anslag og bord langs med snitlinjen. Buede eller deformere emner kan dreje eller flytte sig og faden roterende savklinge til at søte sig fast under savning. Der på ikke?vare som aller fremmedlegemer i emnet.
• Brug Forst saven, nar bordet er fri for værktøj, træaffald osv. Der mA ikke vare andet på bordet end emnet. Mindre stykker affald, sma træstykker eller andre genstande, derkommen i berøring med den roterende klinge, kan blive slyngen vaek med høj hastighed.
• Skær kun et emne ad gangen. Stabile emner kan ikke fastspændes eller fastholdes sikkert, hvilket kan före til, at klingenkommen i klemme eller glider under savning.

• Sørg for, at kap-/geringssaven står på en jævn, fast arbejdsflade for brug. En jævn og fast arbejdsflade begrænser risikoen for, at kap-/geringssaven bliver ustabil.

• Planæg dit(arbejde.Ved indstilling af geringsvinklen skal det altid sikres, at det justerbare anslag er indstillet rigtigt,sa det understotter emnet uten atkommen i berøring med klingen ell beskyttelseskappen.Uden at tænde maskinen og eden emne pà bordet skal der simuleres en fuldstandendig skærebevgelse med savklingen for at sikre,at der ikke er forbinderer el-ler risiko for at save i anslaget.

• Sørg for passende understøtning ved emner, der er bredere eller længere endbordets overside, f.eks. ved hjælp af forlængerborde eller savbukke. Emner, der er længere eller bredere end kap-/gerings-savens bord, kan vælte, hvis de ikke harfast stotte. Hvis et afskåret stykke træller selve emnet vælter, kan det hæve den nederste beskyttelseskappe eller blive slynget ukontrolleret væk af den roterende klinge.
• Brug ikke en medhjælper, der kan holde emnet, men i stedet for et forlæŋgerbord ell er yderligere understøtning. En ustabil understøtning kan medføre, at savklingen sætter sig fast. Emnet kan øgsa bevæge sig under savning og trække dig og medhjælperen ind mod den roterende klinge.
• Det afskarne stykke må ikke trykkes mod den roterende savklinge. Hvis der er be-grænset plads, f.eks. ved anvendelse af længdeanslag, kan det afskarne stykke kile sig fast Sammen med savklingen og blive slynget væk med stor kraft.
• Brug altid en tvinge eller en egnet anordning for at fiksere runde materialer som f.eks. stænger eller rør forsvarligt. Stæn-ger har en tendens til at rulle væk under savning, hvorved klingen kan "bide sig fast", og emnet med dinaland kan blive trukket ind i klingen.
  -Lad savklingenkommen op pafuldt om drejningstal,for du skerer i emnet.Det nedsætter risikoen for,at emnet slynges væk.

• Hvis emnet sætter sig fast, eller savklin-gen blokeres, skal du slukke kap-/geringssaven. Vent, til alle bevægelige de-le står helt stille, og træk sa stikket ud, og/eller fjern batteriet. Fjern derefter det fastsiddende materiale. Hvis du fortsetter med at save med blokeret klinge, er der ris-siko for tab af kontrol eller beskadigelse af kap-/geringssaven.

• Slip kontakten after aflsutting af snittet, hold savhovedet nede og vent, til savklin gen er standset helt, for du fjerner det af skarne stykke. Det er meget farligt at bevege handen hen i naerheden af savklin gen, for den er standset helt.

• Hold godt fast i grebet, när du foretager et ufuldstandigt snit, ell er hvis du slipper knappen, for savhovedet er helt nede. Pä ground af savens bromsevirkning kan savhovedet blive trukket nedad med et pludseligt ryk, hvilket kan medføre tilskadekomst.

2.3 Yderligere sikkerhedsanvisninger

• Brug kun savklinger, som er beregnet til det bestemmelsesmæssige formål. Savk-linger, der/DDke passer til savens monte-ringsdele, körer urundt og kan rive splinter af materialet og slynge dem ud. Disse splinter kan ramme brugerens øjne eller omkringstående personer.
• Brug kun savklinger med en spanvinkel pa ≤ 0^ . En spanvinkel >0^ traekker saven ind i emnet. Tilbageslag af saven og det roterende emne kan medfore personskader.
• Kontroller altid pendulbeskyttelseskappens Funktion før savning. Brug kun elværktoget, hvis det fungerer korrekt.
• Stik/DDke henderne ind i spanudkastet. Roterende dele kan kvæste henderne.

• Under arbejdet kan der dannes sundhedsskadeligt stov (f.eks. blyholdig maling, visse traesorter). Beroring ell er indanding af dette stov kan vare til fare for brugeren eller personer, som opholder sig i nærhen. Folg de sikkerhedsregler, der gelder i dit land.

• Brugen P2-åndedrætsmaske for at undgå skade på helbredet. Sørg for tilstrækkelig ventilation i lukkede rum, og tilslut en støvsuger.

• Udskift anslag med savemærker erler andre skader. Beskadigede anslag kan blive slynet væk ved arbejde med savern. Omkringstaende personer kan kvæstes.
• Brug kun originalt Festool tilbehør og forbrugsmaterialie. Kun tilbehør, der er testet og godkendt af Festool, er sikkert og passer perfekt til maskinen og anvendelsen.
• Brug kun el-værktøjet indendørs og i tørre omgivelser.

Kig ikke direkte ind i lyset. Den opti-ske stråling kan beskadige øjnene.

På trods af overholdelse af alle relevante byggeforskrifter kan der opstå fares situationer, nar maskinen betjenes, f.eks. som folge af:

• berøring af roterende dele fra sider: Sav-klinge, spændeflange, flangeskrue
• berøring af spændingsførende dele, nar huset er Åbnet og netstikket ikke trukket ud
• vækslyngede materialedele
• vækslyngede værktøjsdele ved defekt værktøj
• Lydemission
  -stvemission

2.5 Aluminiumbearbeitdning

! Af hensyn til sikkerheden skal fologende sikkerhedsforanstaltninger overholds ved bearbejdning af aluminium:

• Etabler tilslutning via en fejlstrømsafbryder (Fl-, PRCD-afbryder).
  -Tilslut el-vaerktojet til en egnet stovsuger.
• Rengør regelmaessigt el-værktøjet for stovaflejringer i motorhuset.
• Brug en alumiumsavklinge.

Brug beskyttelsessbriller!

2.6 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

$$ \begin{array}{l} \text {L y d t r y k n i v e a u L} \quad_ {\mathrm {P A}} = 9 1 \mathrm {d B} (\mathrm {A}) \ \text {L y d e f f e k t L} _ {\mathrm {W A}} = 1 0 0 \mathrm {d B (A)} \ \end{array} $$

Usikkerhed K = 3 dB

FORSIGTIG

Stoj, der opstar ved arbejdet Beskadigelse af horelsen

Brug horeværn.

De angivne stjemissionsværddier

• er malt ud fra en standardiseret provningsmetode og kan anvendes til at sammenligne et el-varktj med et andet,
• og også til foreløbig vurdering af belastninqen.

FORSIGTIG

Stojemissionerne under den faktiske brug af el-værktoget kan afvige fra de angivne vardier, alt after hvordan el-værktoget anvendes, især hvilken type emner der bearbejdes.

• Traef sikkerhedsforanstaltninger, der beskytter brugeren pa grundlag af en vurdering af eksponderingen under faktiskebrugsforhold. (Der skal her tages hensyntil alle driftscyklussens dele, f.eks. tidspunkter, hvor el-værktoget er slukket ogtidspunkter, hvor el-værktoget er taendt,men korer uden belastning.)

3 Bestemmelsesmaessig drug

El-værktøjet er som stationær maskine beregnet til savning af træ, kunststof, aluminiumprofiler og lignende materialer. Andre materialer, især stål, beton og mineralske materialer, ma化进程.

Brug kun Festool savklinger, der er beregnet til at blive anvendt med dette el-værktj.

Dette el-værktj mA kun bruges af fagpersonale aller instrueree personer.

Brugeren hæfter for skader og uheld som følge af ukorrekt brug.

4 Tekniske data

Træk- og afkortersav KS	60 E
Ydelse 1200 W
Strømtilførsel 220-240 V~ 50-60 Hz
Omdrejningstal (ubela-stet)	1300-3500 o/min
Maks. omdrejningstal[8]	5000 o/min
Geringsvinkel maks. 60°	venstre/højre

Træk- og afkortersav KS 60 E

Haeldningsvinkel maks. 47 / 46^ venstre/hojre

Savklingemål 216× 2,3× 30mm

Vægt iht. EPTA-procedure 01:2014

5 Maskinelementer

[1-1] Håndgreb
[1-2] Sikkerhedsknap
[1-3] Taend/sluk-knap

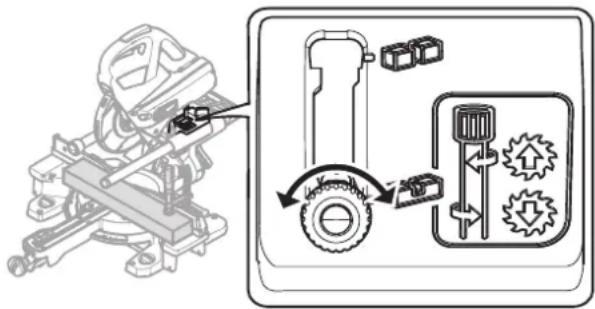

[1-4] Arm til notdybdebegraensning
[1-5] Drejeknap til trækfastgørelse
[1-6] Arm til transportfastgorelse Spindelstop
[1-8] Anslagslineal (begge sider)
[1-9] Drejeknapper til fiksering af sidebord (begge sider)
[1-10] Vinkelvisning for gingssnit
[1-11] Arm til stop for geringsvinkler
[1-12] Drejeskive
[1-13] Pendulbeskyttelseskappe
[2-1] Kabelklemme
[2-2] Udsugningsstuds
[2-3] Tænd/sluk-knap for skrålys (til dels tilbehør)
[2-4] Skruetvinge FSZ120
[2-5] Indstillingshjul til omdrejningstalsindstilling
[2-6] Drejeknap til fiksering af drejeskiven
[2-7] Sidebord (begge sider)
[2-8] Smigvinkelopbevaring til fastklemning af smigvinkel
[2-9] Stjernegreb til fiksering af haelningsvinkel
[2-10] Nøgleopbevaring til unbrakonøgle
[2-11] Kabeloprulning med integreret baregreb
[3] Fjernelse af transportsikring
[4] Isolerede greb (gråt område)

De billedder, der henvises til,findes i starten og slutningen af brugsanvisingen.

6 Ibrugtagning

6.1 Første ibrugtagning

ADVARSEL

Ikke tilladt spending aller frekvens!

Fare for ulykke

Vær opmærksom pa oplysningerne pa typeskiltet.
Vær opmaerkoms pa saerlige forhold, der gælder i anvendelseslandet.

Sorg for, at el-vaerktoget star sikkert. Farre for at vaelte. Folq i givet fald monte

ringsvejledningen til arbejdsbordet MFT aller arbejdsstationen UG-KAPEX KS 60.

Fjern transportsikringen [3].

Fjern beskyttelsescoverset fra venstre trakskinne 1
Tryk savaggregatet ned, og skaer den fikserende kabelbinder over 2
Træk klemmen omkring hældningsfast-gorelsen af 3

Opstil maskinen, og bring den i arbejdsstilling.

6.2 Opstilling og fastgorelse[5]

Træk altid netstikket ud for arbejde pa maskinen.

För fastgörelse kan der, hvis det önskes, mon-teres støttefdder A-SYS-KS60 (valgfrit tilbehør). Pá grund af disse støttefdder fár arbejdsfladen på drejeskiven samme hjde som en Systainer 1. Med disse Systainere kan man sá understotte lange emner [5].

Der er ffolgende fastgorelseismuligheder:

Fastgør maskinen, sö den ikke kan bevæge sig under arbejdet.

Skruning [5A]: Fastgør maskinen til arbejdsfladen med fire skruer. Til det formal anvendes hullerne [5A-1]i arbejdsbordets fire anlægs-punkter.

Skruetvinger [5B]: Fastgör maskinen på arbejdsfladen med skruetvinger [5B-1]. Anlægs-punkterne tjener til sikker fastgorelse under hensyntagen til tyngdepunktet.

Spændesæt til MFT [5C]: Fastgør maskinen på Festool arbejdsbordet MFT/3 eller MFT/Kapex (SZ-KS) ved hjælp af spændesættet [5C-2]. Hertil benyttes sekskanthullerne i begge sider [5C-1] tatsächø sidebordet.

Transportabel arbejdsstation UG-KAPEX KS 60[5D]: Folg den vedlagte monteringsvejledning til arbejdsstationen.

6.3 Transport

FORSIGTIG

Klemningsfare

Risiko for personskader! Maskinen kan glide ud af handen, mens den bæres.

Hold altid maskinen med begge hænder i de tertil beregnede bæregreb [6].

Sikring af maskinen (transportstilling)

Vikl netledningen op på kabeloprulningen [2-11], og fikser med kabelklemme [2-1].
- Bevæg savaggregat i den bageste stilling, og fastgør med drejeknappen [1-5].
Vip savaggregateti lodret position.

Løsn stjernegrebet [2-9].
Bring savaggregat i lodret position.
Stram stjernegrebetigen.

Las savaggregatet.

Tryk pà og hold sikkerhedsknappen [1-2] nede.

Flyt savaggregatet nedad til anslaget.
Vip armen til transportfastgorelse [1-6] ned.
Slip sikkerhedsknappen.

Savaggregat bliver i nederste stilling.

Sving drejeskiven i hojre position.

Løsn drejeknappen [2-6].
Tryk pà og hold stoparmen [1-11] nede.

Dansk

Drej drejeskiven [1-12] mod hojre til an-slag.

Slip stoparmen, luk drejeknappen.

Maskinen er i transportstilling [6].

Dertil beregnede baregregeb er handgrebe- ne pa savaggregatet [6-1], i kabeloprul- ningen [6-3]og sidebordene [6-2] (i fikseret tilstand!).

6.4 Arbejdsstilling

Frigorelse af maskine (arbejdsstilling)

• Sving savaggregatet i lodret position (sav-klinge lodret) [10].
  Tryk savaggregatet nedad til anslag, og hold det.
  Vip armen til transportfastgorelse [1-6] ned.
  För langsomt savaggregatet opad.
  Vikl netledningen af, og saet netstikket i.

Maskinen er klartilbrug.

6.5 Til-/frakobling

• Kontroller strømtilsluttingens elektriske sikkerhed.
• Etabler arbejdsstilling, og løsn savaggregatets læs.
  Tryk pà og hold sikkerhedsknappen [1-2] nede.
  Tryk pà og hold tænd/sluk-knappen [1-3] nede.

$$ \text {T r y k} = \text {t a e n d} $$

Maskinen har en elektronisk Funktion med følgende egenskaber:

Bld opstart

Den elektronisk styrede softstart sørger for, at maskinen starter ut den ryk.

Hastighedsregulering

Omdrejningstallet kan indstilles trinløst med indstellingshjulet [2-5] i omdrejningstalområdet. På den på kan skærehastigheden indstilles optimalt til det pagelnde materiale (setabel).

Anbefalet indstilling af indstillingshjulet

Trae 3-6

Kunststof 3 - 5

Anbefalet indstilling af indstillingshjulet

Fibermaterialie 1 - 3

Aluminium- og seks-jernholdige profi- 3-6

Strömbegraensning

Ved ekstrem overbelastning forhindrer strøm-begrænsningen et for højt strømforbrug. Det kan medføre en reduktion af motoromdrejningstallet. Efter aflastning kører motoren straks ingen med fulde omdrejninger.

Temperatursikring

Ved for hj motortemperatur reduceres stromtilforsel og omdrejningstal. Maskinen drives nu kun med nedsat effekt, for saledes at ge nedkolingen gennem motorventilationen. Efter nedkling korer maskinen af sig selv op i fart igen.

7.2 Tilslutning af stovsuger

ADVARSEL

Stov kan vare sundhedsfarligt. Arbejd derfor aldrig Eden udsugning.
Vær ved udsugning af sundhedsfarligt stov altid opmærksom pa de nationale bestemmelser.

Festool støvsuger

På vinkelstykket på udsugningsstudsen [2-2] er det muligt at tilslutte en Festool støvsuger med en slangediameter på 27 mm eller 36 mm [36 mm anbefales på grund af lavere risiko for tilstopning].

7.3 Indstilling af anslagslinealer [8]

Ved specielle indstillinger til skrø snit kan det vaere nødvendigt at forskyde an-slagslinealerne. Ved skrø snit er der risiko for at save i ansglasealerne.

Abn drejeknapperne (begge sider) [8-1].
Forskyd anslagslinealerne [8-4], sö der er en maksimal afstand på 8 mm til savklin-gen.
Kontroller ved forsogsvis at sænke savaggregatet i slukket tilstand, om savklingen berør anslagslinealerne.
Luk drejeknapperne.

Anslagslinealernes stotteflade kan tilpasses individuelt ved at skrue egnede trastykker pa [8A]. Herunder er det vigtigt, at savens functionalitet ikke begrænses.

7.4 Tilpasning af sidebord

Abn drejeknappen [8-3].
- Træk sidebordet [8-2] sá langt ud, at—helemnet er understøttet.
Luk drejeknappen.

Hvis emnet rager ud over kanten, selvom sidebordet er trukket welt ud, skal emnet understøtes på,anden måde.

7.5 Valg af savklinge

Festool savklinger er markeret med en farvet ring. Ringens farve star for det materiale, som savklingen er beregnet til.

Maling Materiale Symbol

gul Trae, blodt kunststof

rød Kunststof/mineralske materialer

grøn Byggemateriale

blà Aluminium, stål/sand-wichplader

7.6 Udskifting af savklinge [9]

ADVARSEL

Risiko for personskader, elektrisk stød

• Træk altid stikket ud af stikkontakten for arbejde på maskinen!

FORSIGTIG

Varmt og skarpt værktj

Risiko for personskader

• Brug/DDsve og defekte indsatsværktjoer!
• Brug beskyttelseshandsker ved skift af savklingen.

Klargøring af maskine

• Træk netstikket ud, og rul netledningen op.
  Flyt savaggregatet nedad til anslaget.
  Vip armen til transportfastgorelse [9-2] ned.
  För langsomt savaggregatet opad.
• Tag unbrakonøglen [9-7] ud af holderen i kabeloprulningen [9-10] (nøgleopbevaring).

Afmontering af savklinge

Tryk pà og hold spindelstoppet [9-1] nede.
Drej savklingen ved hjælp af unbrakonøglen [9-7], til spindelstoppet gär i indgrep.
Løsn skruen [9-6] med unbrakonøglen (venstregevind, drej i pilens retning!).

• Tag skrue og flange [9-8] af.
  Slip spindelstoppet.
  Tryk pø og hold sikkerhedsknappen [9-3] nede.
  Træk pendulbeskyttelseskappen [9-4] op med en hand, og hold den.
• Tag savklingen [9-5] af.

Montering af savklinge

Isæt flangen [9-8], sá flangens, holdegevin-dets og savklingens paform griber ind i hi-nanden.
Tryk pà og hold spindelstoppet [9-1] nede.
Drej savklingen ved hjaelp af unbrakonoglen [9-7], til spindelstoppet gär i indgrep.
Isæt skruen [9-6], og stram den mod pilens retning.

Risiko for personskader! Kontroller, at savklingen sidder ordentligt fast, hver gang du har udskiftet savklingen. En løs skrue kan vare skyld i, at savklingen løsner sig.

8 Arbejde med el-værktøjet

ADVARSEL

Vækslyngede værktøjsdele/emnedele Risiko for persorskader

• Brug beskyttelsesebriller!
• Hold andre personer på afstand, när den saves.
  Fastspaend altid emnerne forsvarligt.
  Skruetvinger skal have fuld kontakt.

ADVARSEL

Pendulbeskyttelseskappe lukkes ikke Risiko for persorskader

• Afbryd savearbejdet.
• Tag ledningen ud, fjern snitrester. Ved beskadigelse skal pendulbeskyttelseskappen udskiftes.

Arbejdssikkerhed

Under arbejdet skal alle ovennævnte sikkerhedsanvisninger amat ffolgende regler boldes:

• Korrekt arbejdssposition:

• Foran på brugersiden

• Frontalt mod saven
• Ved sider of savklingens flugtlinje

-Hold altid fast i grebet [1-1] med betjenningshanden, nár du arbejder med elværktoget. Hold altid den frie hand Eden forfareomrrodet.

• Før kun el-værktøjet mod emnet, nr der er tændt for maskinen.
• Tilpas tilspændingshastigheden for at forbhindre overbelastning af maskinen smt smeltende kunststof ved skæring af kunst-stoffer.
  -Sorg for, at stjernegrebet [2-9] og dreje-grebet [2-6] er spændt.
• Arbejd/DDke med el-værktjet, hvis elektronikken er defekt, da dette kan medfore for hoje omdrejningstal. En defekt elektronik kan kendes pà, at blód opstart/DDke er mulig, at det/DDke er muligt at regulere omdrejningstallet og ved r#gudvikling ellbrandlugt fra maskinen.

8.1 Fastspending af emne

Advarsel! Vær opmaerksom på emnets egenskaber:

Risiko for personskader

Forsvarlig fastgorelse - Læg emner ind mod anslagslinealen. Bearbejd ikke emner, der/DD kon fastspændes forsvarligt.

Storrelse - Bearbejd/DDke for sma emner. Det afskarne stykke maf sikkerhedsgrunde ikke vare kortere end 30 mm.Sm a emner kan traekkes bagud af savklingen, sa de kommer ind i spalten mellem savkinge og anslagslineal.

Korrekt understotning - Vær opmærksom på de maksimale emnedimensioner. Forlængerne til emneunderlaget skal altid anvendes og fastgøres. Ellers kan der opstå indre spændinger i emnet, som kan føre til pludselige deformeringer. Bemørkevt. oplysninger om emnedimensioner (se kapitel) 7.4.

Fremgangsmåde ved fastspænding [7]

Tryk savaggregatet niedad til anslaget.
Vip armen til transportfastgorelse [7-1] ned.
För langsomt savaggregatet opad.

Læg emnet, sa det flugter med anslagsli- nealen [7-3].
Fastgoremnetmedskruetvinge[7-2].
Kontroller, at emnet sidder ordentligt fast.

8.2 Bemerk emnedimensioner

Maksimale emnedimensioner.udvidelse med tilbehørssdele

Gerings-/haeldingsvinkel ifolgskala

Emnets maksimale hjde og bredde ændres ikke ved montering af tilbehørdsdele. Støttefladen ved montering af arbejdssationen svarer til støttefladen ved udtrukket sidebord.

Benyttet tilbehørsdel Længe

UG-AD-KS60 720 mm

KA-KS60 (i den ene side) 1880-2800 mm

KA-KS60 (i begge sider) 3360-5200 mm

Lange emner

Emner, der rager ud over savefladen, skal have ekstra understotning:

Emner, der rager ud over savefladen, skal have ekstra understotning:
Tilpas sidebordet, se kapitel 7.4.
Hvis emnet stadig rager for langt ud, skal sidebordet kores indigen, afkorteranslaget KA-KS60 monteres, eller afkortersaven forhjes ved hjælp af skruefdder A-SYS-KS60, hvorefter emnerne understøtes med Systainere T-LOC SYS-MFT i systainerstørrelse 1.
Emnet skal sikres med ekstra skruetvinger.

Tynde emner

Tynde emner kan vibrere eller knække under savning.

Tynde emner kan vibrere aller knække under savning.
Forstærkning af emnet: Fastspending med traestykker.

Tunge emner

For ogsa at sikre maskinens stabilitet ved savning af tunge emner skal stottefoden [8-5] justeres i niveau med underlaget.

8.3 Savning af emne

Kontrol af pendulbeskyttelseskappens bevægelighed

Pendulbeskyttelseskappen skal altid kun-vege sig frit og kinne lukke af sig selv.

• Traek stikket ud!
• Tag fat i pendulbeskyttelseskappen med händen, og forsøg at skubbe den ind i sav-aggregatet.

Rengøring af savklingeområdet

• Hold altid området omkring pendulbeskyt-telseskappen rent
  Fjern stov og spaner med trykluft eller med en pensel.

Afkortersave

Afkortersavensgrundfungtion er savning med fast savaggregat Eden haelnding. Anbefaling: Emner op til 70~mm bredde.

Aktiver Funktionen ved hjælp af taend/slukknappen [2-3]. Snitlinjen bliver synlig after saenkning af savaggregatet.

Træksavning

Ved traeksavning fores savklingen hen til emnet forfra. Det muliggør kontrolleret savning med lille kraftforbrug. Anbefalet ved emner over 70 mm bredde.

Rigtigt saveforl\b ved traeksavning

Undgå medløbssavning! Træk seks det

sænkede savaggregat ind til kroppen ved

savning. Savklingen kan sætte sig fast og accelerere savaggregatet hen mod brugeren.

• Løsn drejeknappen til trækfastgorelse [1-5].
• Træk savaggregatet tættere på indtil anslaget.

• Hold sikkerhedsknappen [1-2] inde.
  Tryk savaggregatet ned, smtidig med at du trykker pa og holder taend/sluk-knappen [1-3] nede.

• Vent med at føre savaggregatet mod emnet, til det indstillede omdrejningstal er næt.
  Udfor snittet, skub savaggregatet gennem emnet indtil anslaget.
  F or savaggregatet tilbage opad after det styrede snit.

Pendulbeskyttelseskappen lukkes automatisk.

• Slip sikkerhedsknappen og tænd/slukknappen. Luk drejeknappen.

8.4 Savning af geringsvinkel [10]

Standardgeringsvinkel

Folgende geringsvinkler (venstre og højre) gär selv i hak: 0^ , 15^ , 22.5^ , 30^ , 45^ , 60^

Indstilling af standardgeringsvinkel

Losndrejeknappen. 1
Tryk pa stoparmen, men hægt den ikke fast 2.
Drej drejeskiven i den ønskede position, 3 og slip stoparmen, kort for den ønskede vinkel er naet.

Drejeskiven gár let i indgrep ved de fastsatte geringsvinkler.

Luk drejeknappen. 6

Indstilling af individuelle geringsvinkler

Losndrejeknappen. 1
Tryk pa stoparmen,lad den gai ind-greb ved at trykke mod venstre.
Drej drejeskiven trinlost i den onskede position
Luk drejeknappen. 6

8.5 Savning af skrå snit [11]

Ved specielle indstillinger til skrå snit kan àere不同程度 at forskyde eller fjerne an-linealerne, be kapitel 7.3.

Mellem 0^ og 45^ haeldning mod venstre:

Løsn stjernegrebet. 2
Vip savaggregatet til den onskede skarevinkel 4.
Stram stjernegrebetigen. 5

Løsn stjernegrebet. 2
Aktiver frigorelsesknappen, past om nodvendigt ved at vippe en smule i modsat retning.
Vip savaggregatet til den onskede skarevinkel
Stram stjernegrebetigen. 5

Dansk

46-47° hældning mod hjre/venstre (underskæring)

Losn stjernegrebetigen. 2
Aktiver frigorelsesknappen, past om nodvendigt ved at vippe en smule i modsat retning.
Vip savaggregatet til anslaget. 4
Aktiver frigorelsesknappenigen. 3
Vip savaggregat etigen. 6
- Stram stjernegrebetigen. 5

8.6 Savning af noter

Med den trinløst indstillelige notdybdebegraensning kan notområder fastlagsges individuelt over hele skæredybden. Således muliggøresnotting ell er udfladning med vilkårlig hjdevedenhver emnestørrelse.

Savklingens runde form betinger en svag snitkrumning opad ved notning. Til praecis horizontal notning skal der fastspændes et træstykke mullem emnet og anslagslinealerne, sa afstanden pa ca. 4 cm er sikret.
- Bring maskinen i arbejdsstilling.

Armen til notdybdebegrænsning [1-4] mag kun klappes om, när savaggregatet er i den overste position (= arbejdssposition).
- Træk armen til notdybdebegrænsning [1-4] fremad til indgreb. Savaggregatet kan kun trykkes ned til den indstillede savedybde.
Indstil den onskedede dybde ved at dreje armen til notdybdebegransning (venstedrejning = storre notdybde, hjredrejning = mindre notdybde)

Undersg ved forsogsvis at trykke savaggregatet ned, om notdybdebegrænsningen er indstillet til den ønskede notdybde.

i Tryk kun savaggregatet ned, nar armen til notdybdebegrænsning er i indgrep i en af de to endepositioner. Fare for beskadigelse af el-værktogjet.
Styr snittene.

For at deaktivere notdybdebegrænsningen skal Armen [1-4] saettes tilbage.

Risiko for kvæstelser, elektrisk stød

Træk altid stikket ud af stikkontakten for alle service- og vedligeholdelsesarbejder!
Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset abnes, ma kun foretages af et autorisret serviceværksted.

Kundeservice og reparation mag kun udfores af producenten aller serviceværksteder. Nærmeste adresse findes pa: www.festool.dk/service

Brug kun originale Festool-reserve
dele! Artikelnr. vindes på: www.festool.dk/service

Følg nedenstående anvisninger:

• Beskadigede beskyttesesanordninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret specialværksted, medmindre andet er angivet i brugsanvisningen.
  Splinter og spaner kan fjernes fra el-varktojet ved udsugning af abningerne. Savspaner og sma stykker, der sætter sig fast i savekanalen, kan let skubbes ud gennem abningen [12-4].
  Hold altid koleluftabningerne i huset frie og rene for at sikre luftcirkulationen.

Regelmæssig rengøring af maskinen, især af indstillingsudstyr og føringer, er vigtig for sikkerheden.

Maskinen er udstyret med specialkul, der kob-ler automatisk fra. När disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses.

9.1 Udskiftning af spanfanger [12]

For at sikre en korrekt tilbageholdelse af stov og spaner skal der altid arbejdes med monteret spanfanger.
Løsn skruerne [12-1] på beskyttelseskappen, og træk spanfanger og klemme af.
Sæt klemmen [12-2] pa den nye spanfanger.
- Skru spanfangeren [12-3] inklusive klemme på beskyttelseskappen.

9.2 Udskiftning af overfladebeskytter [13]

Nedslide overfladebeskyttere skal altid udskif- tes. Brug aldrig maskinen uden overfladebeskytter.

• Skru anlægsmarkeringen [13-3] til smig-vinklen af.
• Løsn skruerne [13-1] i overfladebeskytteren.
  Udskift overfladebeskytteren [13-2] og anlaegsmarkeringen [13-3].
  Anbring skruerneigen.
  Kontroller, om positionsmarkeringerne

ligger på en linje, der samtidig skal vare retvinklet i forhold til anslagslinealerne.

9.3 Rengøring/udskiftning af skrålysvindue (til dels tilbehør)

Skrålyset SL-KS60 belyser snitkanten på emnet. Ved støvintensive arbejder kan lyseffektenforringes. Fremgangsmåde ved rengöring [13]:

Bring maskinen i arbejdsstilling.
- Træk skrǎlysvinduet [13-4] ud.uden brug af værktj, og rengør/udskift.
Sæt skrålysvinduet pä plads igen.
Skrålysvinduet gär hørbart i indgreb.

10 Tilbehør

Bestillingsnumrene for tilbehør og værktøj kan du finden i dit Festool-katalog eller på internetitet under „www.festool.dk".

Ud over det beskrevne tilbehør har Festool et omfattende systemtilbehørsprogram, som muliggør en alsidig og effektiv anvendelse af saven, f.eks.:

• Afkorteranslag KA-KS60
  ArbejdsstationUG-KAPEX KS 60
• Skruefødder A-SYS-KS60
• Spændeforbindelse til MFT SZ-KS
  Smigvinkel SM-KS60
• Skrålys SL-KS60

10.1 Smigvinkel SM-KS60 (til dels tilbehør)

Med smigvinklen kan vilkårlige vinkler (f.eks. mellem to经验和. Herunder danner smigvinklen den vinkelhalverende.

Overføring af indvendig vinkel [14A]

Abn fastgorelsen [14-2].
Sving benet [14-1] ud for at overfore den indvendige vinkel.
Las fastgorelsen.

Den stipledo marking [14-4] angiver den vinkelhalverende. Den vinkelhalverende kan via

smigvinklens yderkanter ved positionsmarker

ingerne overfores til drejeskiven.

Overføring af udvendig vinkel [14B]

Abn fastgorelsen [14-2].
- Skub benenes aluminiumprofiler [14-3] fremad.
Sving benene [14-1] ud, sα aluminiumprofilerne ligger an mod den udvendige vinkel.
Las fastgorelsen.
- Skub de to bens aluminiumprofiler tilbage gen.

Læg smigvinklen præcist an mod en af an-slagslinealerne .pres med tommel-fingrene.
Losndrejeknappen 2
Hægt stoparmen fast 3
Sving drejeskiven 4, indtil yderkanten af smigen flugter med markeringen 5.

Smigen skal i den forbindelse forskydes parallelt med afkortersavens anslag. Tryk samtidig med tommelfingre smigen ind i grebsabningen pa anslagslinealen.
Luk drejeknappen 6, og fjern smigvinklen.

Vinklen er overfört, saveprocessen kan startes.

Maskinen违法犯罪 Maskinen må ikke bortskaffes med al-mindeligt husholdningsaffald! Udstyr, tilbehör og emballage skal bortskaffes

miljømaessigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Kun EU: Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse i national ret skal gammelt el-værktoj indsamleseparat og afleveres til miljovenlig genvinding.

Informationer om REACH: www.festool.com/ reach

Sisällys

nen og anvisingene ikke folges, kan det före til elektrisk støt, brann og/eller alvorlige personskader.

2.3 Øvrigesikkerhetsanvisninger

Nár du arbeider med aluminium, má du averherhetsmessige Årsaker ta hensyn til følgene

Bildene det henvises til, finnes foran og bak i braupsanvisningen.

6 Igangsetting

6.1 Taibruk

ADVARSEL

Ikke tillatt penning aller frekvens!

Fare for ulykker

maskinen i bærehändtakene [6] med begge hender.

Maskinen er klartilbruk.

6.5 Slå på og av

• Sett pà det nye sagbladet [9-5].

Ta hensyn til følgende merknader:

10.1 Vinkelmal SM-KS60 (delvis tilbehør)

Med vinkelmalen kan du redusere onskede vinkler (f.eks. mellom to vegger). Vinkelmalen danner da vinkelhalveringslinjen.
